母排 - 充电接口至高压电池(拆卸和更换)

校正代码 44013102 0.84 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1076921-00-A 绝缘电阻万用表,Fluke 1587(欧洲、中东和非洲)
  • 1076921-01-B 绝缘电阻万用表,Fluke 1508(亚太地区)

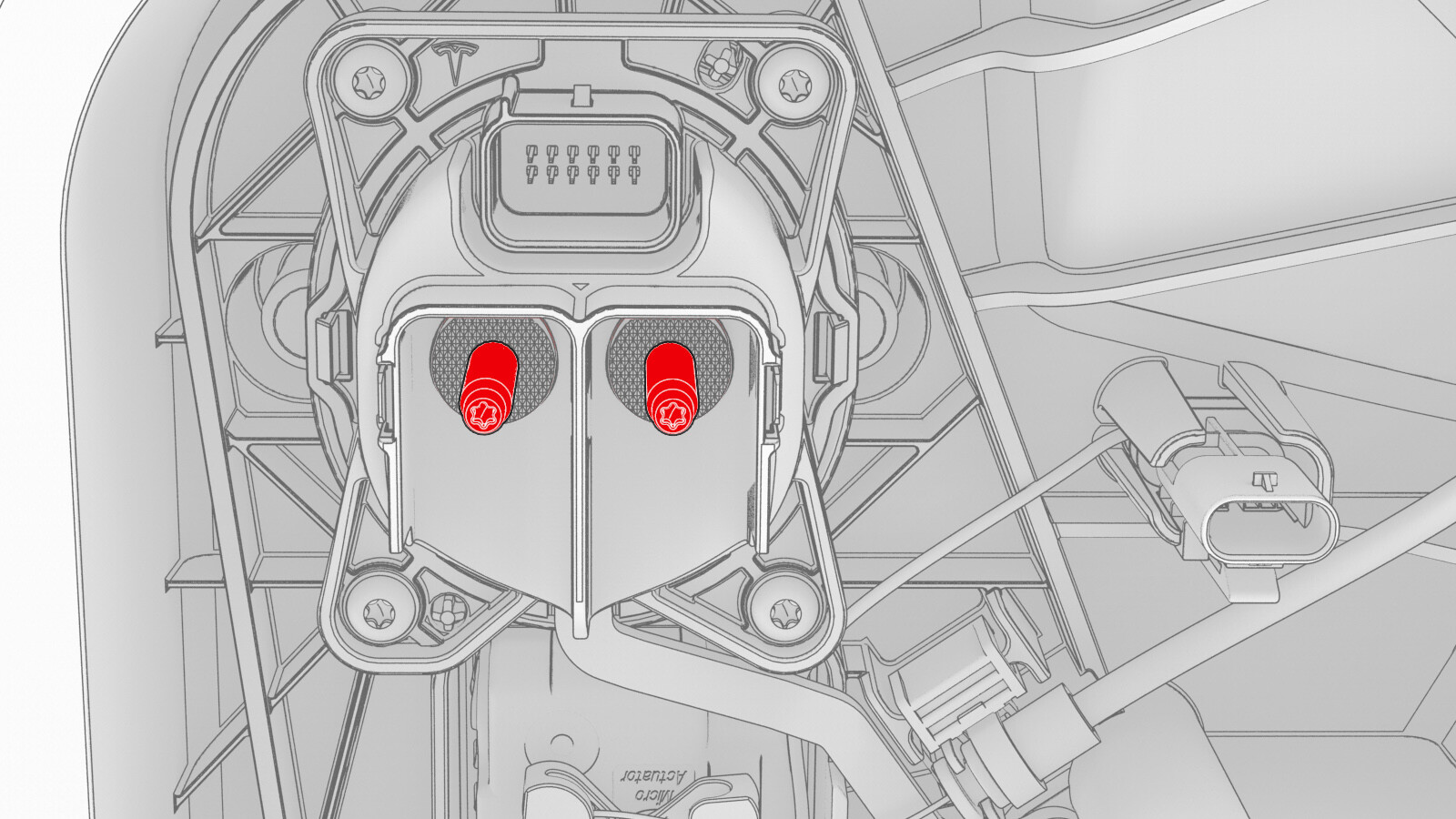

  • 1130480-00-A 超薄测试探针,Fluke TP38
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE):

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试器
  • 护目镜
  • 电气绝缘保护安全鞋
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前,需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测,则需弃置这副手套。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
确保高压绝缘手套未过期。
  • 北美:高压绝缘手套有效期为印在手套上的测试日期后 12 个月内,但首次使用后,即使手套仍处于上述 12 个月有效期内,也只能使用 6 个月。如果手套未在测试日期后的 12 个月内使用,则在使用前必须再次进行测试。
  • 欧洲:等级为 0 (1000V) 的高压绝缘手套无有效期,只要通过使用前评估和定期检查即可使用。
  • 亚太地区:遵循高压绝缘手套制造商提供的失效日期,并且:
    • 仅限中国大陆:依照 GB/T 17622,每 6 个月对手套进行一次测试。

扭矩规格

表 1. 扭矩规格母排 - 充电接口至高压电池(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
母排至充电接口螺母
9 Nm (6.6 lbs-ft)
  • 10 毫米深套筒
  • 1/4 英寸标准回旋头棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
重复使用
母排检修盖板螺栓
9 Nm (6.6 lbs-ft)
  • 10 毫米深套筒
  • 1/4 英寸标准回旋头棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
重复使用
母排至高压电池仓高压接头螺栓
9 Nm (6.6 lbs-ft)
  • 10 毫米深套筒
  • 1/4 英寸标准回旋头棘轮
  • 1/4 英寸扭矩扳手(仅适用于安装程序)
重复使用
充电接口背面的母排螺柱
2 Nm (1.5 lbs-ft)
  • 梅花 T10 批头
  • 棘轮/扭矩扳手
  • 4 英寸加长件
不适用 对螺柱执行扭矩检查
边缘支架螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 执行充电接口电压检查。请参阅充电接口电压检查
  2. 拆卸后备箱左侧侧饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  3. 松开充电接口低压连接器(2 个)上的锁片,然后将连接器(2 个)从充电接口上断开。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
    提示: 轻轻提起黑色连接器锁片,以便从 12 针低压连接器上拆下白色锁片。
  4. 松开将低压电气线束固定到充电接口母排的夹子。
  5. 将充电接口母排紧固件盖板从充电接口总成上拆下。
  6. 拆卸将充电接口母排固定到充电接口的螺母。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)

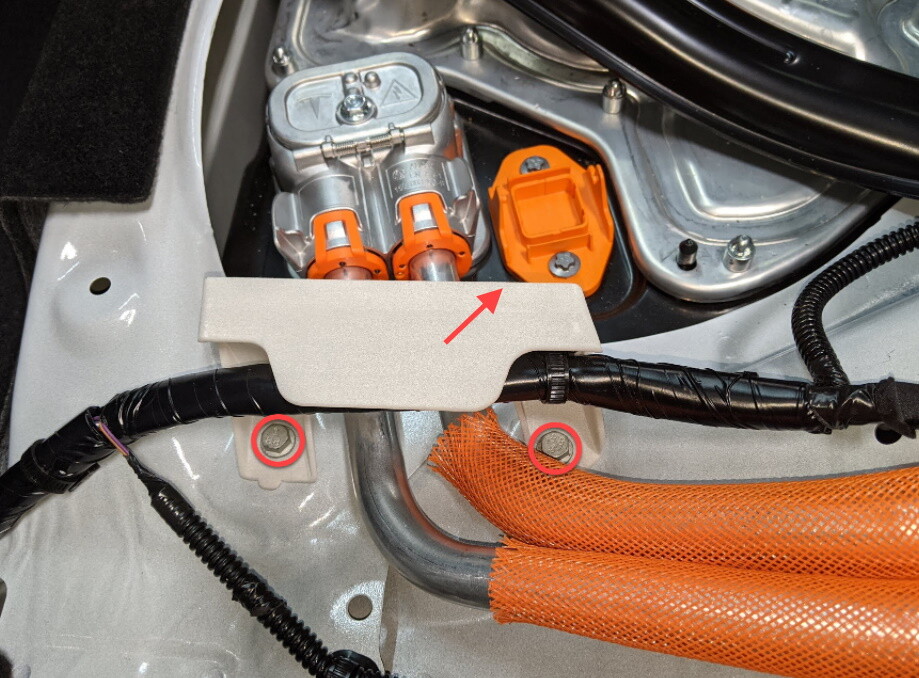

  7. 拆卸将边缘支架固定到车辆的螺栓(2 个)和夹子,然后将支架从车辆上拆下。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

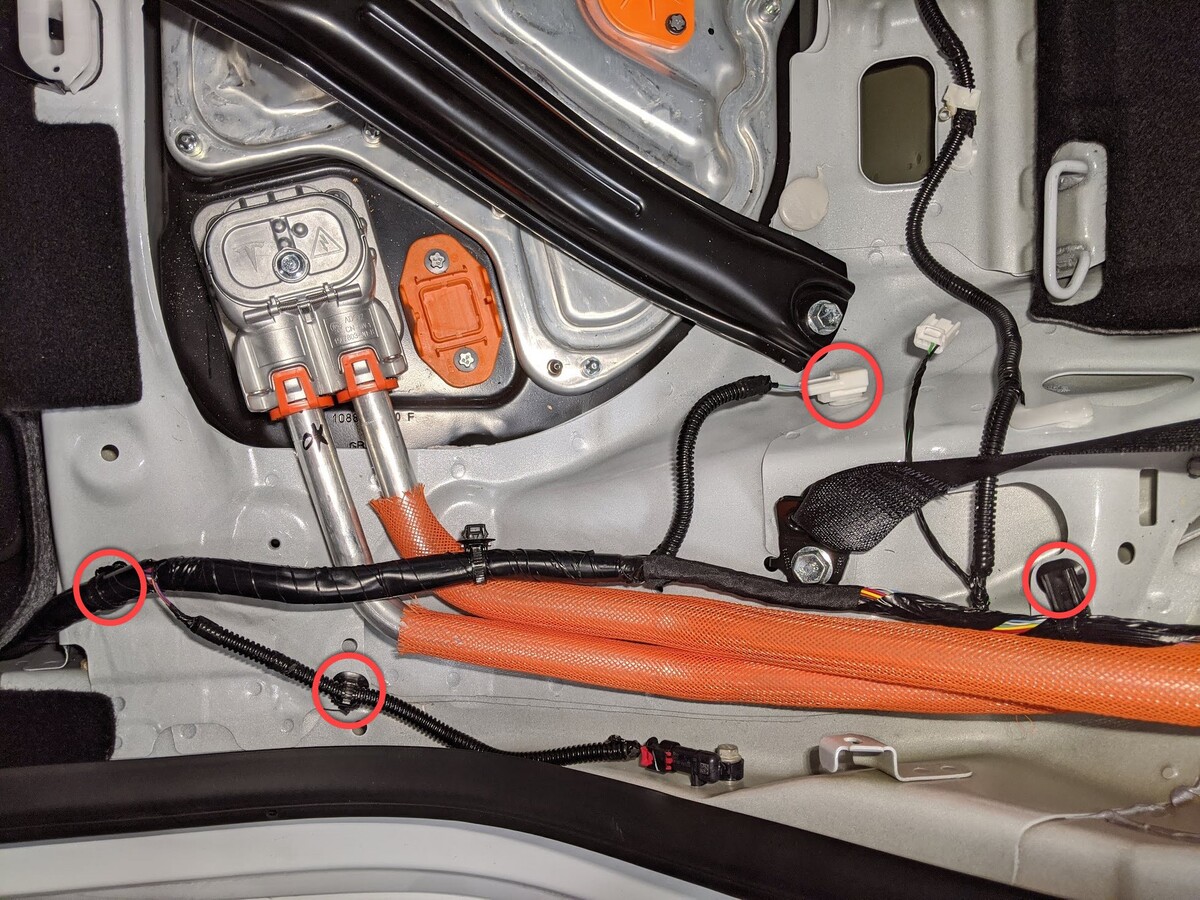

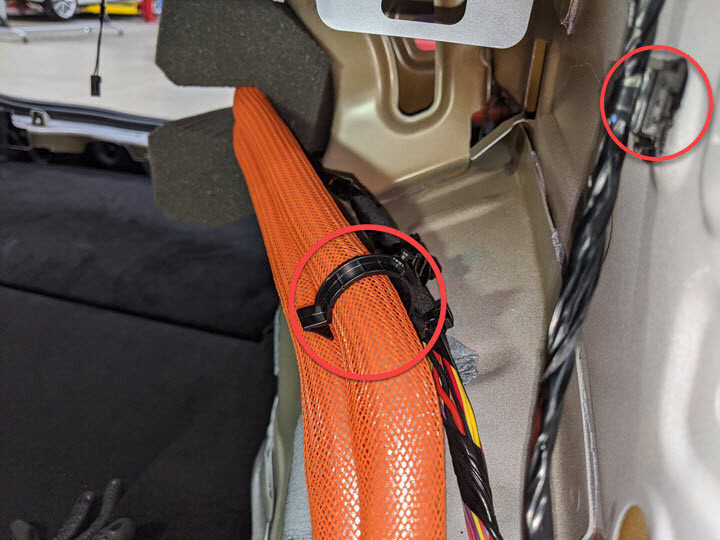

  8. 拆卸将低压电气线束固定到车辆的夹子(6 个),然后将线束放在一边。

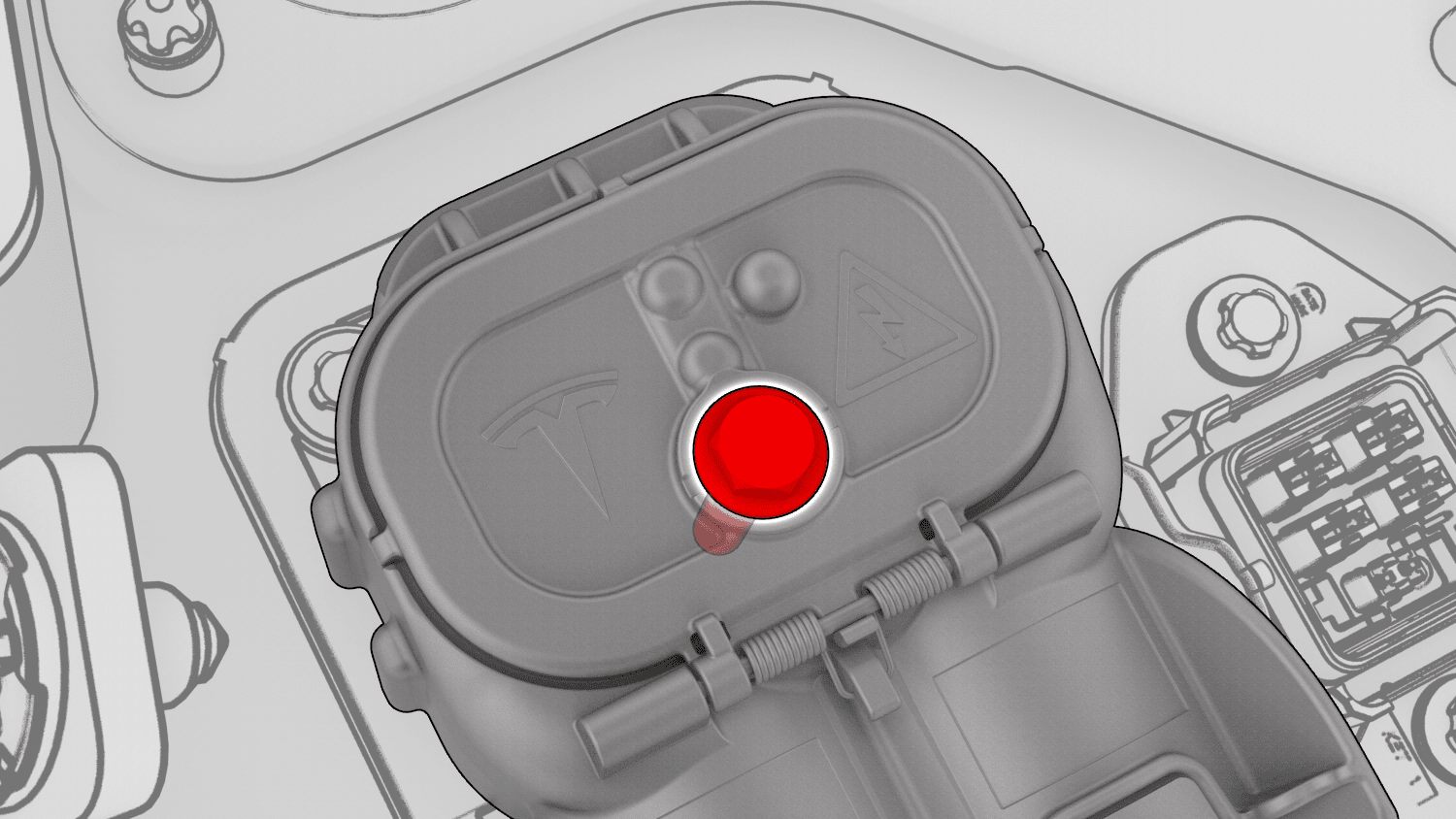

  9. 拆卸用于封闭高压电池仓高压接头处充电接口母排检修盖板的螺栓,然后打开检修盖板。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)

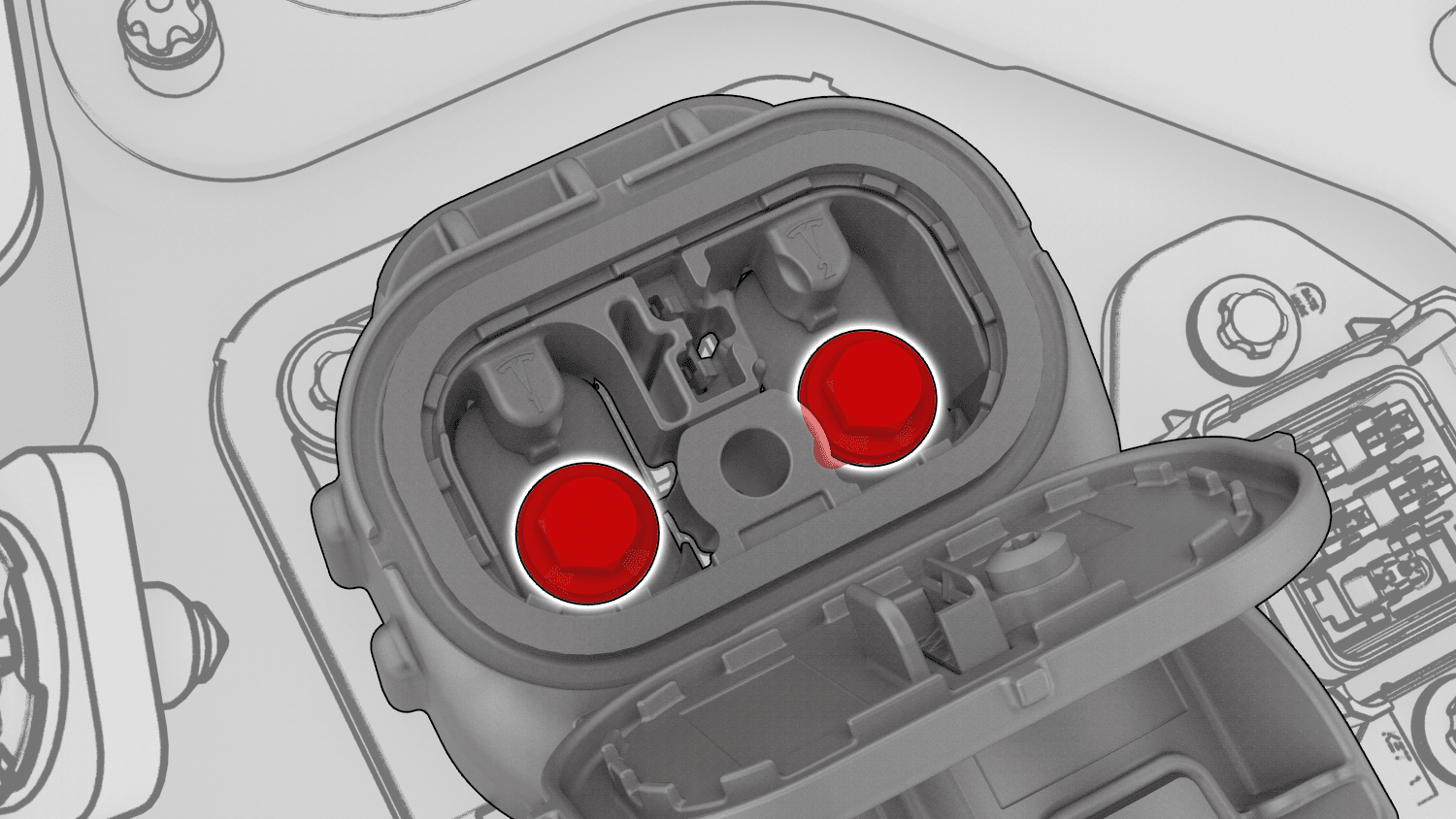

  10. 拆卸将充电接口母排固定到高压电池仓处高压接头的螺栓(2 个)。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
  11. 在协助下,将充电接口母排抬离高压接头,然后小心地操作母排穿过低压线束并从行李箱中穿出。
    提示: 前后摆动连接器外壳以便于拆下。

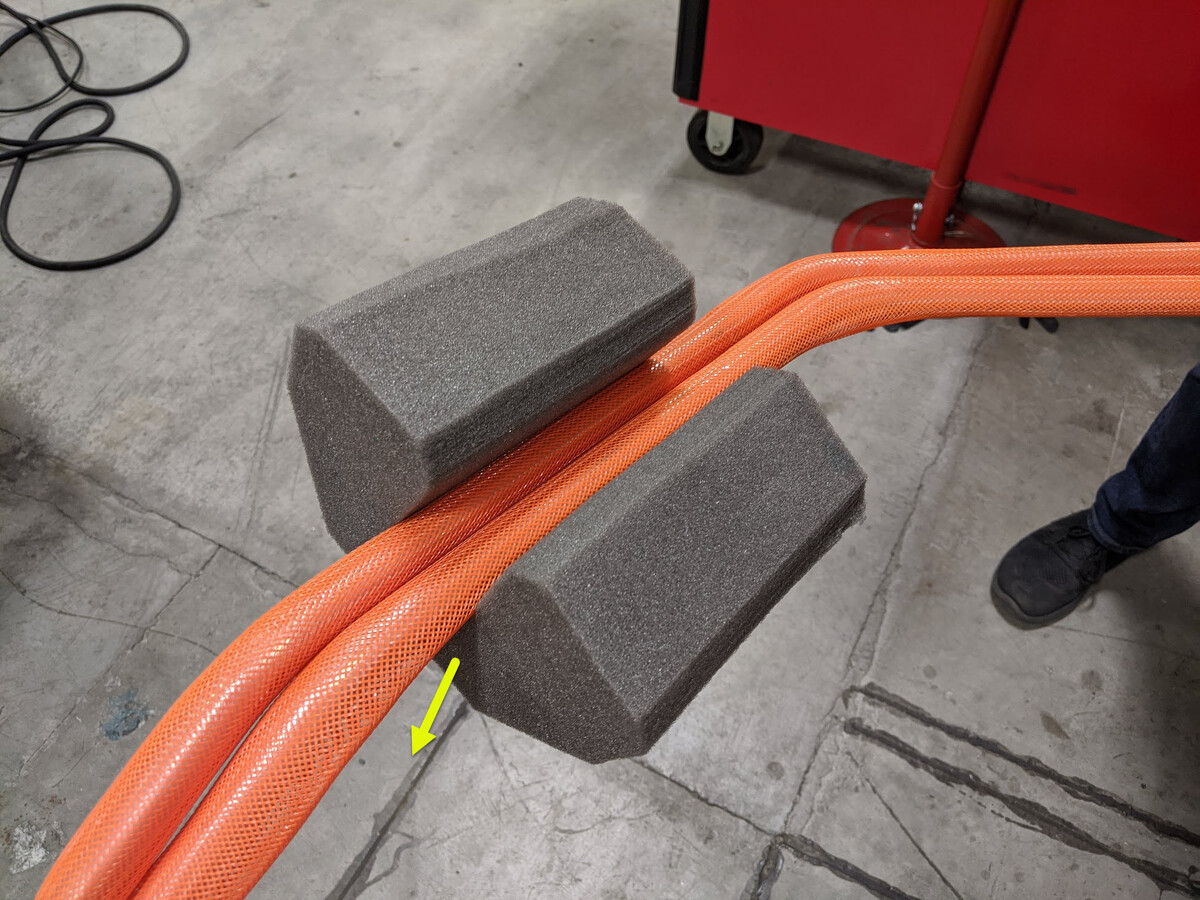

  12. 从母排总成上拆下泡沫块。
    Informational PurposesAn informational icon, calling your attention
    拆除泡沫块之前,请记下其安装位置。

安装

  1. 对 Hioki 电阻表执行零点调节,以便稍后在此程序中测量电阻。请参阅电阻表(零点调节)

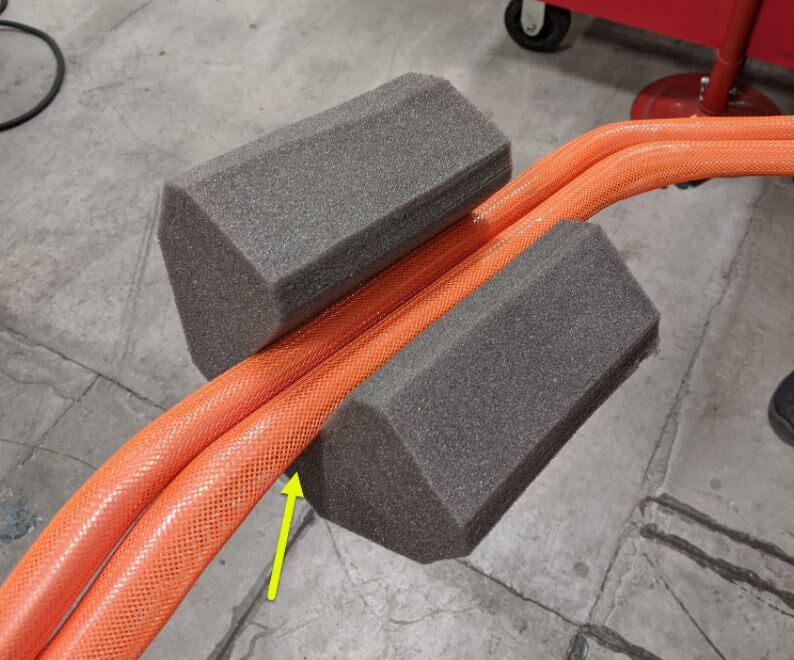

  2. 将泡沫块安装到母排总成上。

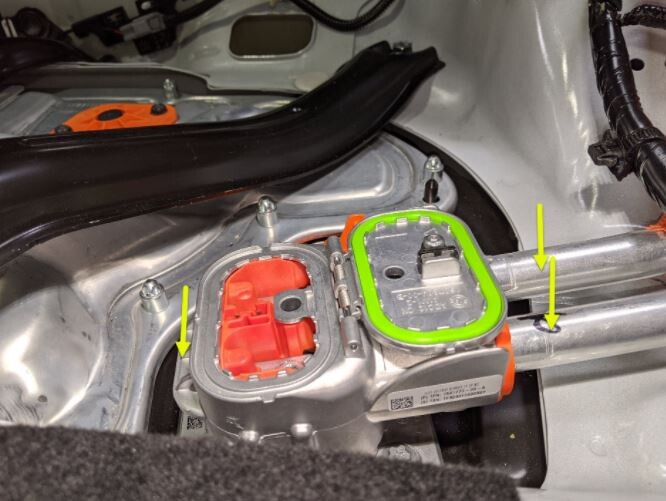

  3. 使用异丙醇 (IPA) 湿巾清洁高压电池仓处的充电接口母排高压接头,然后等待风干 1 分钟。
  4. 使用异丙醇 (IPA) 湿巾清洁充电接口总成背部的充电接口母排高压接头,然后等待风干 1 分钟。
    Informational PurposesAn informational icon, calling your attention
    如果将安装新的充电接口总成,请跳过这一步,因为新的充电接口已预先涂抹了导电膏。
    提示: 使用塑料饰板工具,将异丙醇 (IPA) 湿巾推入充电接口母排高压接头的缝隙中。

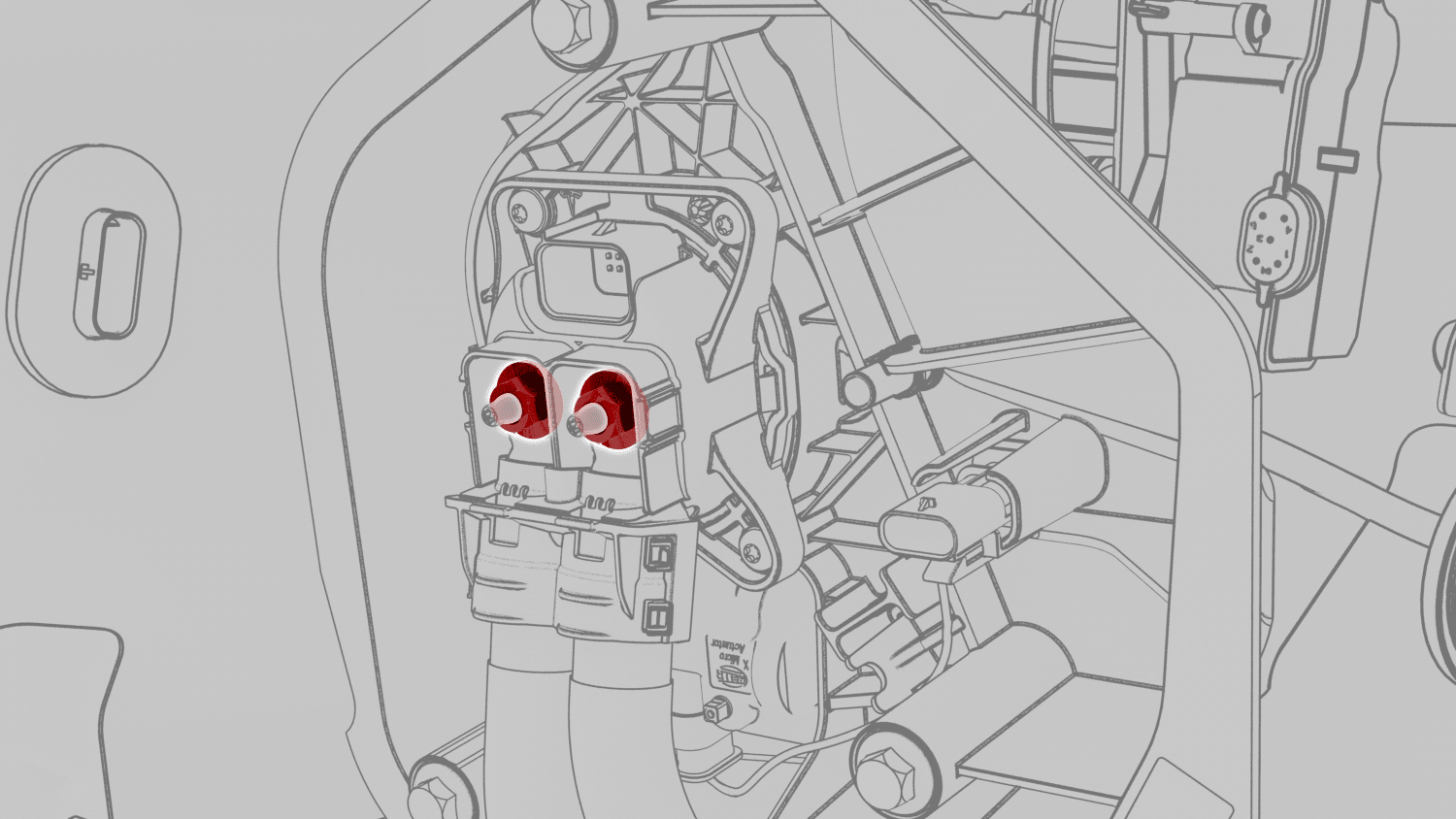

  5. 对充电接口背面的母排螺柱执行扭矩检查。
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    如果将安装新的充电接口总成,请跳过这一步。
    提示: 推荐使用以下工具:
    • 梅花 T10 批头
    • 棘轮/扭矩扳手
    • 4 英寸加长件

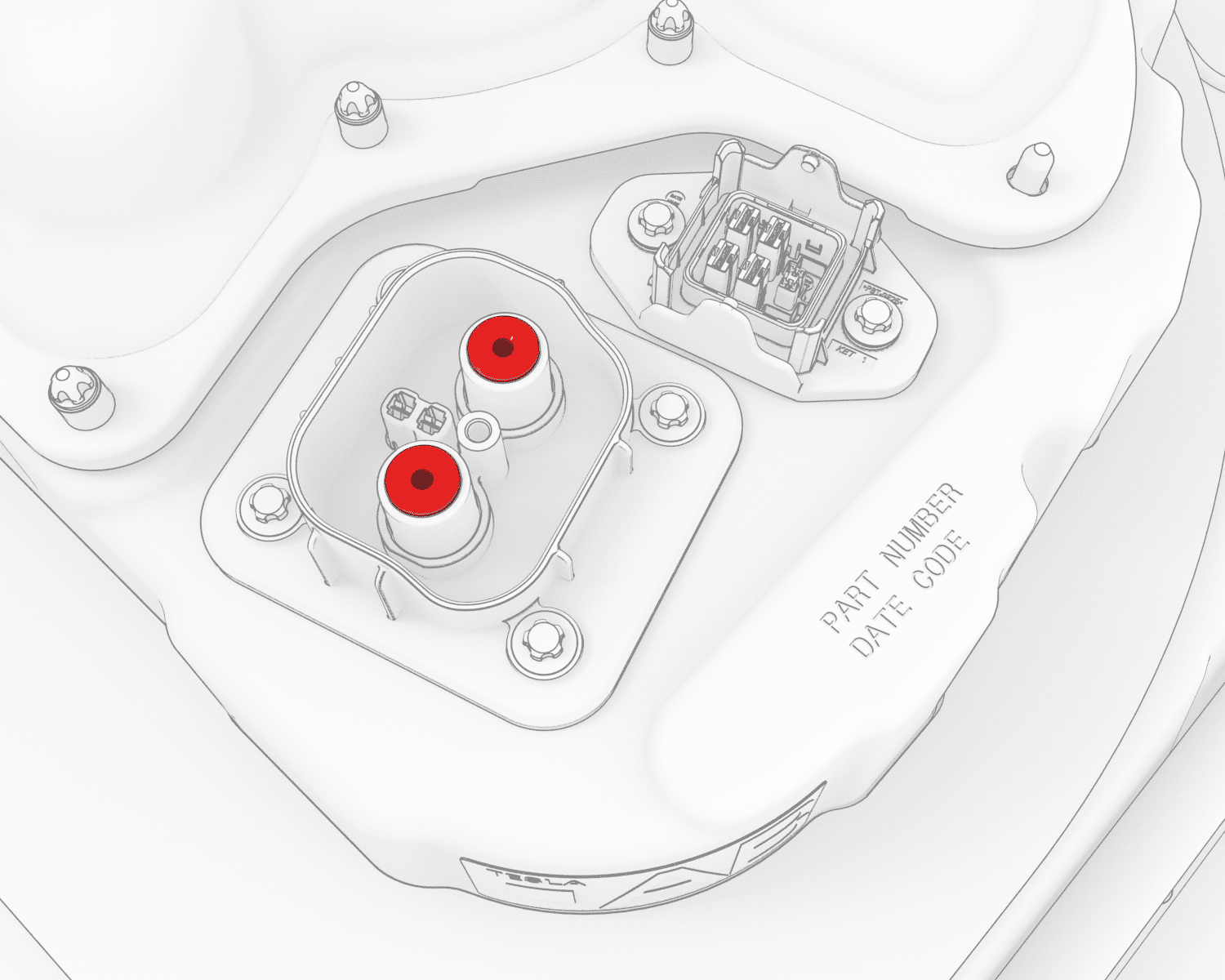

  6. 在高压电池仓处的各充电接口母排高压接头触点(2 个)上涂抹一滴导电膏。
    Informational PurposesAn informational icon, calling your attention
    如果正在安装新的充电接口母排,请跳过这一步,因为新的母排已预先涂抹了导电膏。
  7. 如果重新安装同一个母排:使用异丙醇 (IPA) 湿巾清洁母排两端接合面上的残留物/碎屑。
  8. 在协助下,将充电接口母排放置到车辆上。
    Informational PurposesAn informational icon, calling your attention
    将母排穿过后备箱,移动到车辆上。
    提示: 抬起母排后端,以便于安装。
  9. 在协助下,将高压接头上的导片与充电接口母排连接器对齐,然后将母排连接器安装在高压接头上。
    提示: 轻轻抬起母排的后半部分,以便将母排安装在高压接头上。
    Informational PurposesAn informational icon, calling your attention
    如果放置母排时需要过度用力,说明母排可能已弯曲。检查母排是否损坏,必要时进行更换。
  10. 安装将充电接口母排固定到高压电池仓处高压接头的螺栓(2 个)。
    9 Nm (6.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
  11. 安装将低压电气线束固定到车辆的夹子(6 个) 。
  12. 将边缘支架放置在车辆上,然后安装将支架固定到车辆的螺栓(2 个)和卡子。
    10 Nm (7.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  13. 在与充电接口接触的一侧,向每个充电接口母排引线(2 个)上涂抹两滴导电膏。
    Informational PurposesAn informational icon, calling your attention
    如果将安装新的充电接口总成,请跳过这一步,因为新的充电接口已预先涂抹了导电膏。
    Informational PurposesAn informational icon, calling your attention
    确保接触表面涂满导电膏。
  14. 将充电接口母排放置在充电接口上,然后安装将母排固定到充电接口的螺母。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    如果放置母排时需要过度用力,说明母排可能已弯曲。检查母排是否损坏,必要时进行更换。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
  15. 佩戴高压绝缘手套和皮革手套。

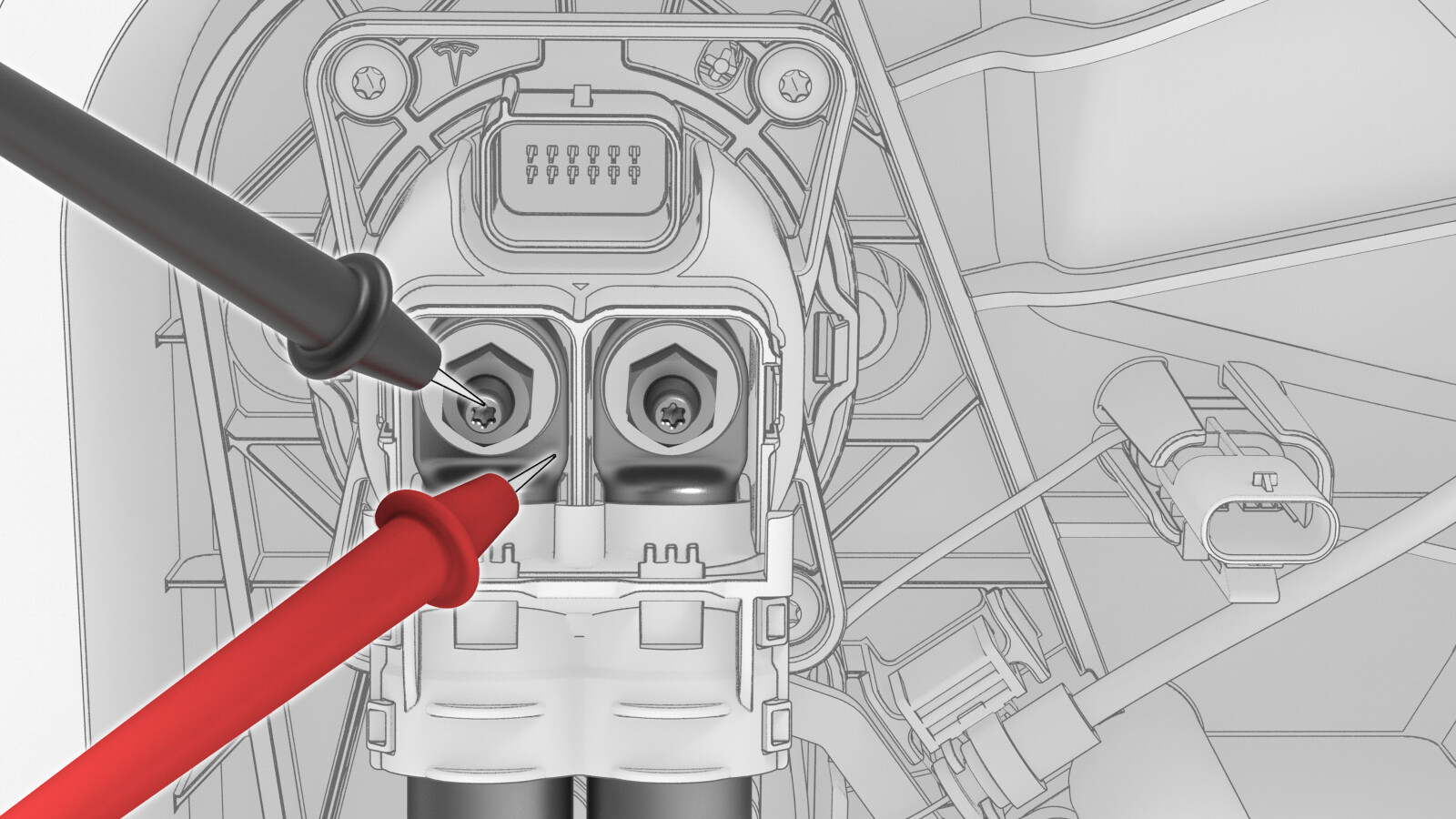

  16. 在充电接口处,使用 Hioki 电阻计测量充电接口母排引线与充电接口母排螺柱之间的电阻。另请对其他引线和螺柱执行该测试。
    Informational PurposesAn informational icon, calling your attention
    可接受的电阻为 0.050 毫欧(50 微欧)至 0.270 毫欧(270 微欧)。如果电阻测量值高于 0.270 毫欧(270 微欧),请根据情况上报 Toolbox 会话。
    Informational PurposesAn informational icon, calling your attention
    如果电阻低于 0.050 毫欧(50 微欧),请重新放置探针并再次测量。如果尝试 4 次后电阻始终低于 0.050 毫欧(50 微欧),则说明测试通过;请继续执行下一步骤。
  17. 在高压电池仓处,使用 Hioki 电阻计测量充电接口母排引线与高压电池仓高压接头螺栓头之间的电阻。另请对其他引线和螺栓头执行该测试。
    Informational PurposesAn informational icon, calling your attention
    可接受的电阻为 0.050 毫欧(50 微欧)至 0.195 毫欧(195 微欧)。如果电阻测量值高于 0.195 毫欧(195 微欧),请根据情况上报 Toolbox 会话。
    Informational PurposesAn informational icon, calling your attention
    如果电阻低于 0.050 毫欧(50 微欧),请重新放置探针并再次测量。如果尝试 4 次后电阻始终低于 0.050 毫欧(50 微欧),则说明测试通过;请继续执行下一步骤。
  18. 脱下高压绝缘手套和皮革手套。
  19. 关闭充电接口母排检修盖板,然后安装用于将检修盖板锁止入位的螺栓。
    9 Nm (6.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 1/4 英寸标准回旋头棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
  20. 将充电接口母排紧固件盖板安装在充电接口总成上。
    Informational PurposesAn informational icon, calling your attention
    执行下一步之前,不得固定充电接口母排紧固件盖板。
  21. 将低压线束连接器(2 个)连接到充电接口上,然后安装用于固定连接器的锁片(2 个)。
    Informational PurposesAn informational icon, calling your attention
    将红色锁片按入连接器中以接合连接器锁。
    提示: 小心地将白色锁片插入 12 针低压连接器,直至与黑色连接器锁片锁在一起。
  22. 重新连接 12V 电源。请参阅12V/低压电源(断开和连接)
  23. 安装后备箱左侧饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  24. 将驾驶位和副驾位座椅归位。
