传动装置 - 5 路阀（后轮驱动）（拆卸和更换）
校正代码
18306302 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

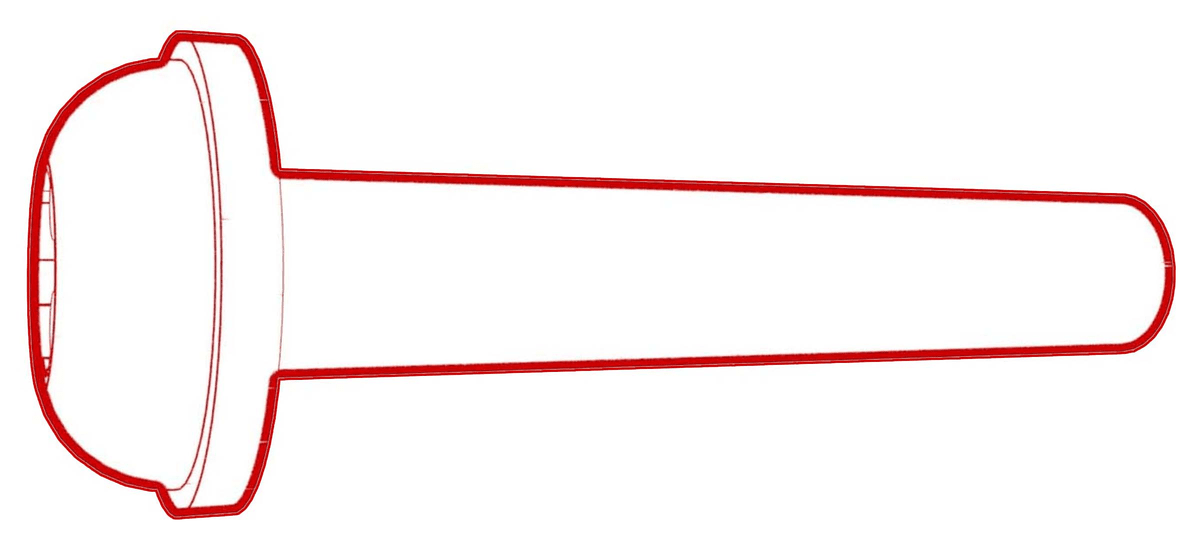

- 1447556-00-A Wrench, Diverter Valve, Model 3
拆卸
- 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
- 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
-

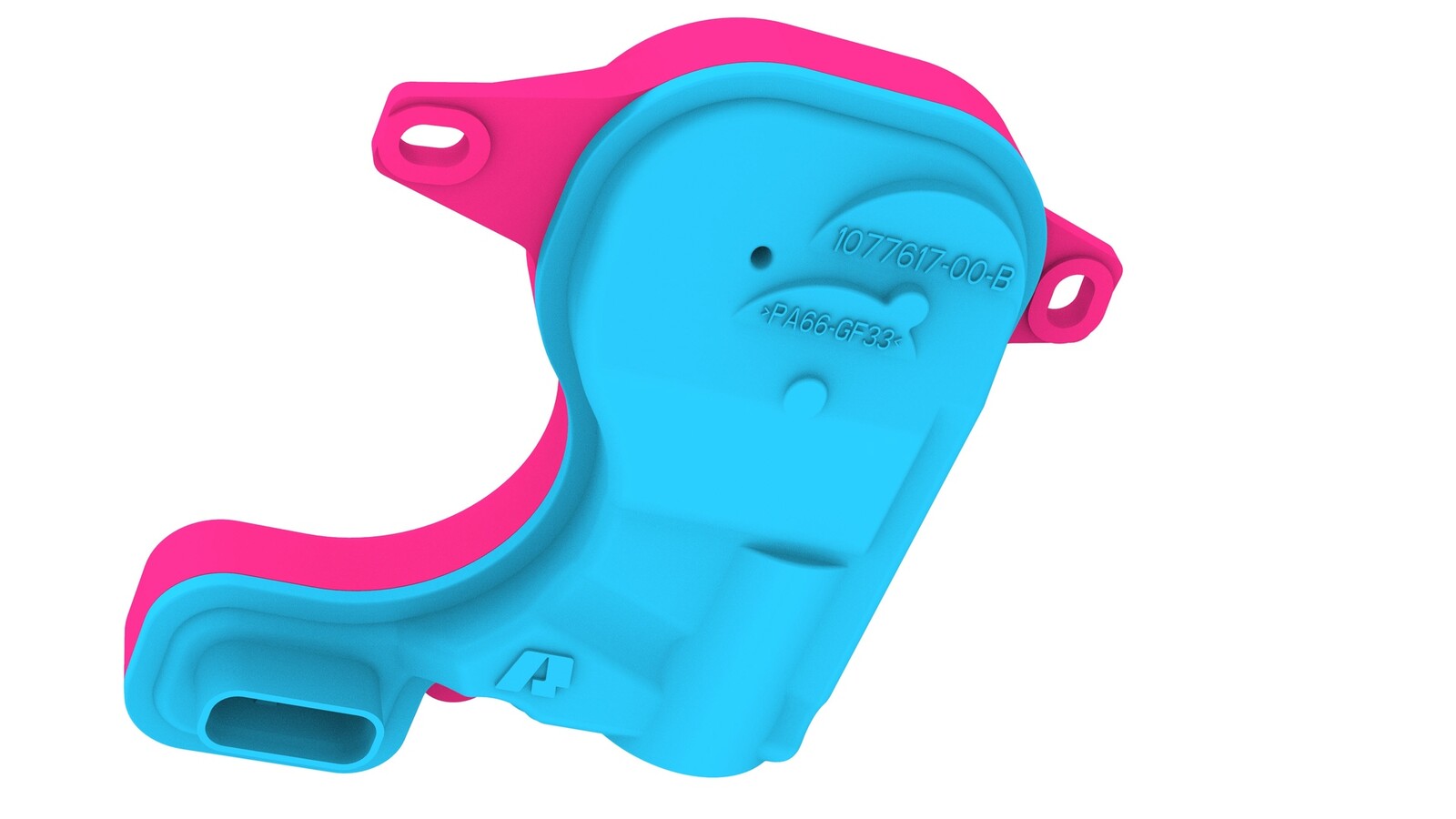

从车辆下方断开五通阀传动装置连接器上的电气线束。
-
拆下将五通阀执行机构固定到五通阀盖的螺钉，然后从阀盖上拆下执行机构。

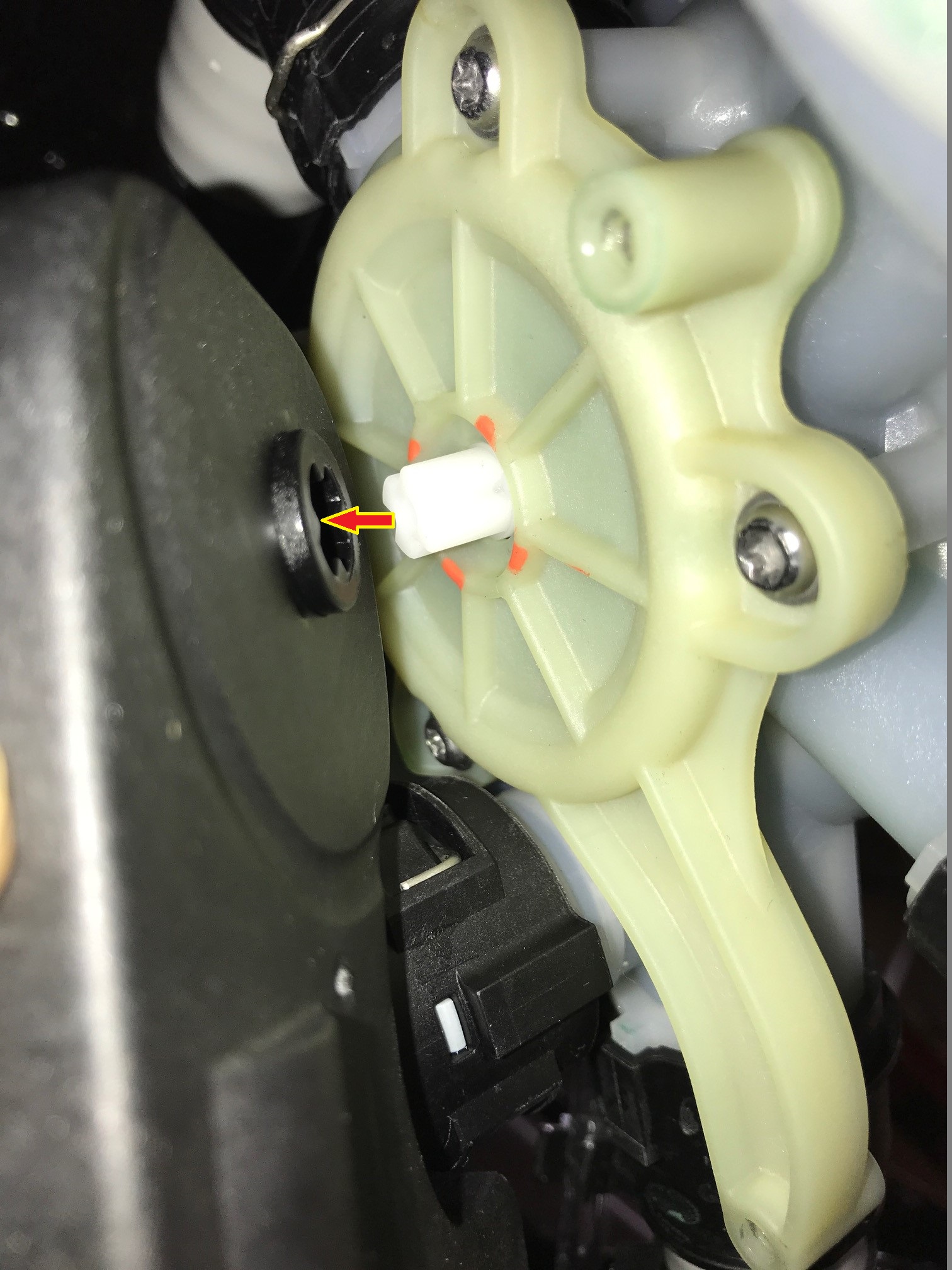

注杆外壳轴的末端暴露出来。
安装

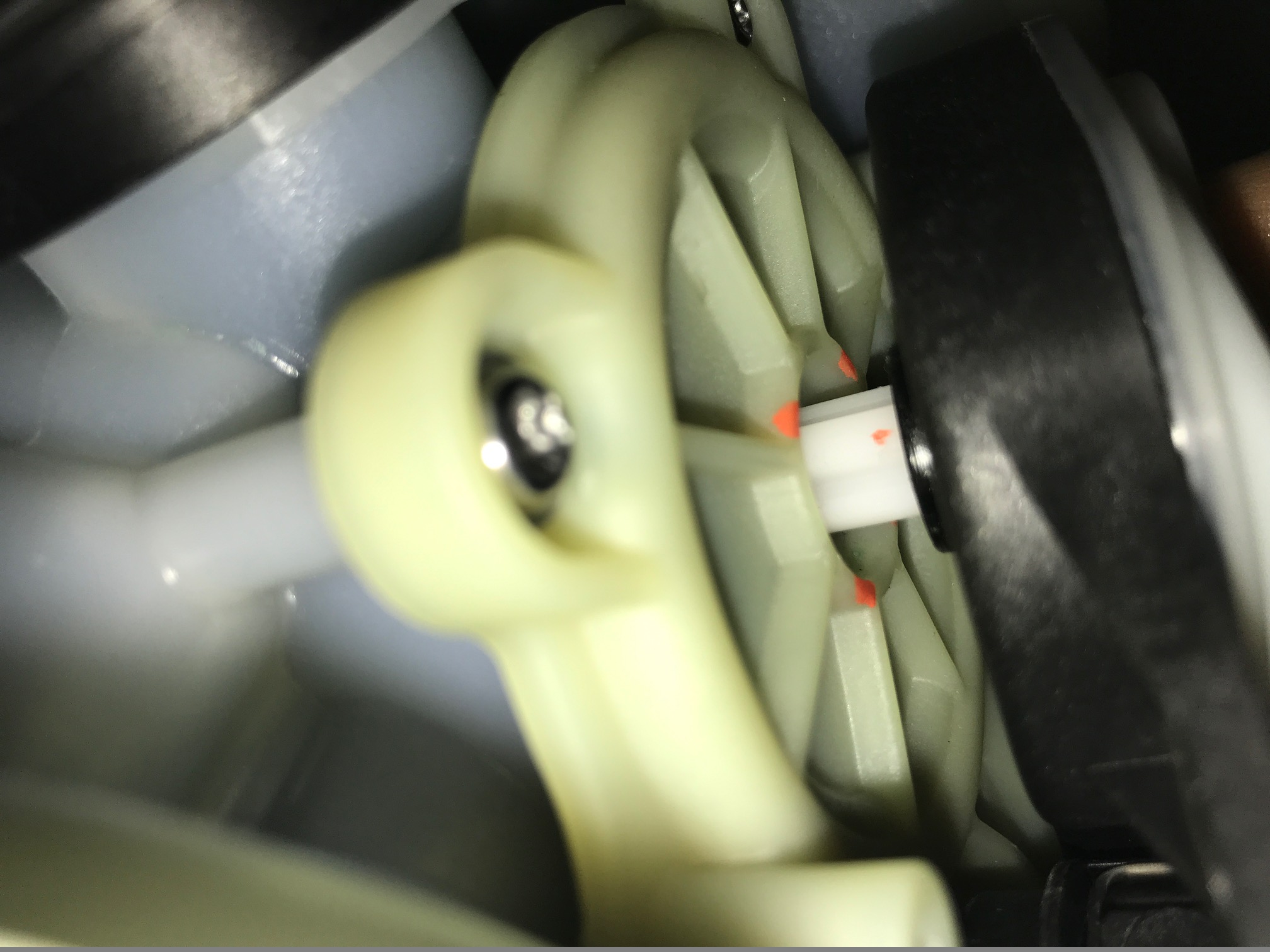

- 检查五通阀杆外壳轴的末端。一个轴花键略宽于其他轴花键。
- 标记较宽的花键。
-
使用分流阀扳手将五通阀杆外壳轴与五通阀执行机构对齐，以便进行装配。
注正确对齐后，执行机构可以轻松滑过杆外壳轴。
-

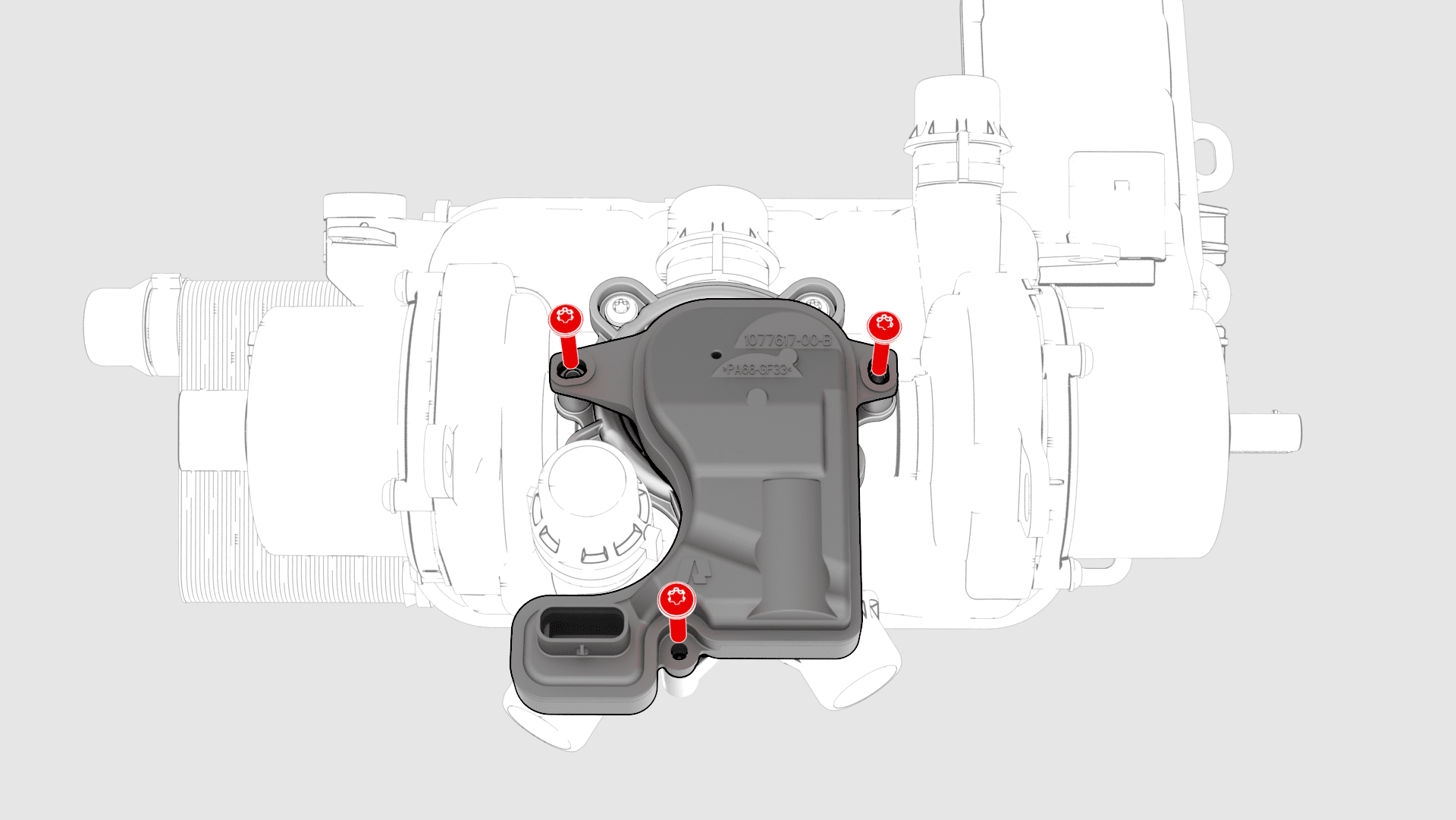

在五通阀盖上安装五通阀执行机构，然后安装将该执行机构固定到盖上的螺钉。
2 Nm (1.5 lbs-ft) - 将电气线束连接到五通阀执行机构连接器。
- 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
- 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。
-
使用 Toolbox 运行五通阀传动装置自测“TEST-SELF_VCFRONT_X_FIVE-WAY-VALVESearch for routine in ToolboxCoolant Valve TestThermal / Coolant System - Coolant Valve Test”。
注此 Toolbox 例程将测试并校准五通阀传动装置。
- 断开笔记本电脑与车辆的连接。
