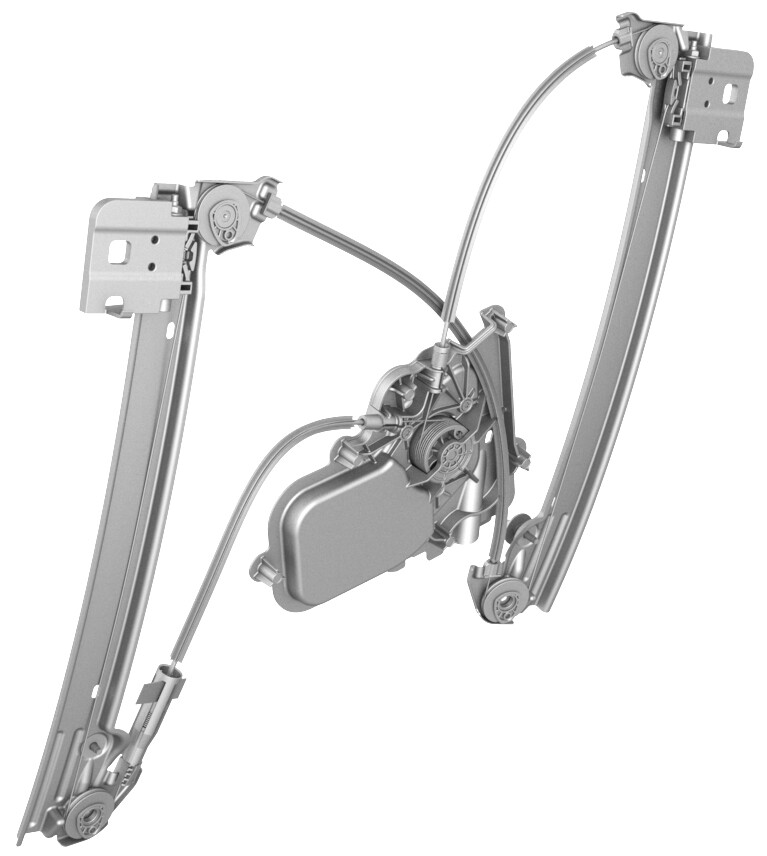

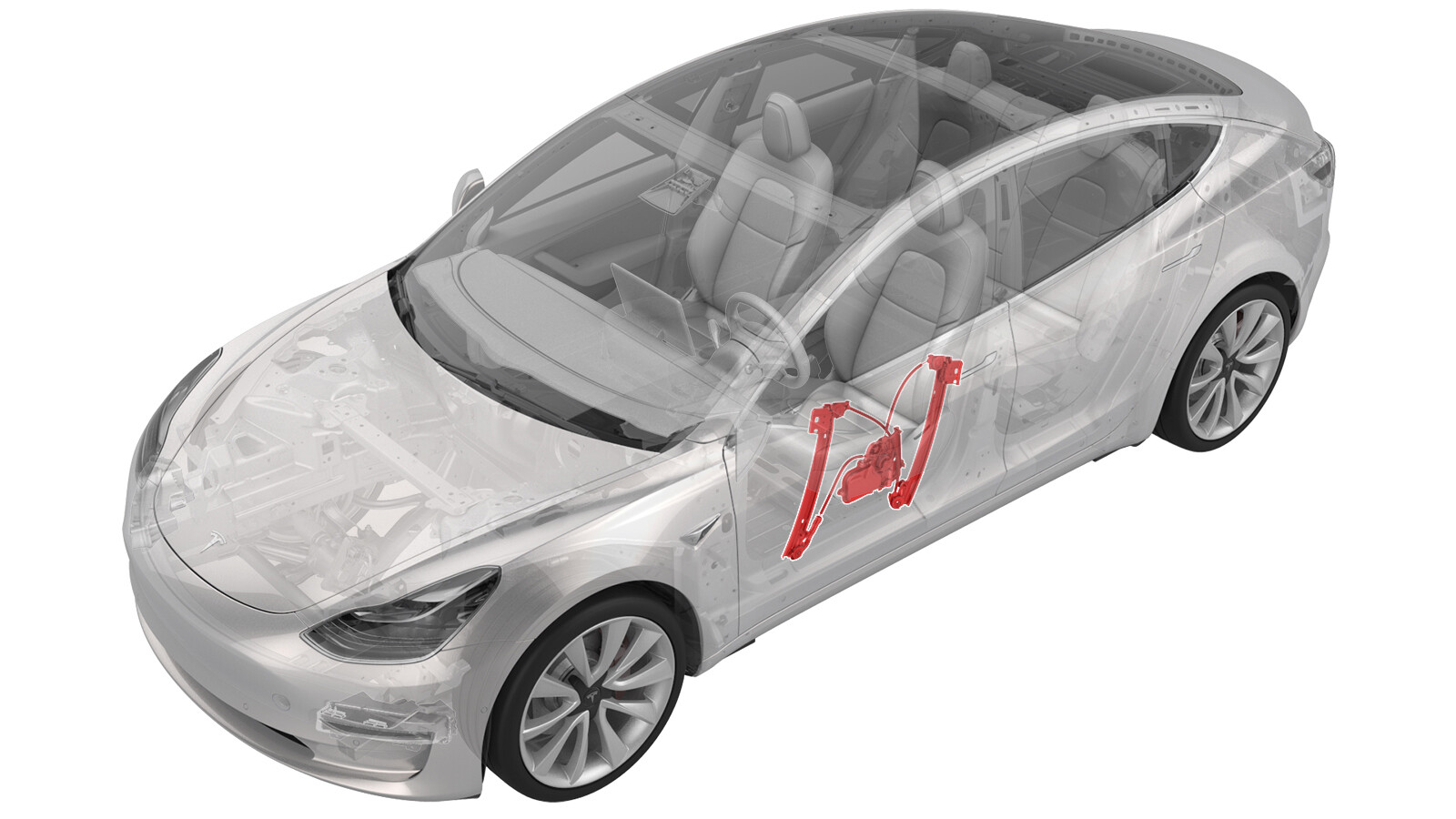

车窗电机/升降器总成 - 前 - LH(拆卸和更换)

校正代码 11502002 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
侧安全气囊是否展开取决于前车门传感器能否检测到侧面气压冲击。确保前门板上没有未遮盖的孔洞。此外,在维修或检查前车门及其组件时,务必重新安装插头或粘贴胶带。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

拆卸

  1. 打开左前车门,完全降下左前车窗。
  2. 拆下左前车门高频扬声器。请参阅高频扬声器 - 前车门 - LH(拆卸和更换)
  3. 拆下左前车门饰板。请参阅面板 - 车门饰板 - 前 - LH(拆卸和安装)
  4. 将左前车门内侧密封条从车门上拆下。请参阅密封件 - 内侧安全带 - 前车门 - LH(拆卸和更换)
  5. 拆下螺塞,以便为车窗电机/升降器总成留出空间。
  6. 将车窗开关专用工具连接到左前车门线束。
  7. 升起左前车窗。
  8. 向左前车门玻璃和左前车门上粘贴遮蔽胶带,然后使用塑料饰板工具在玻璃与车门接合的位置切开胶带。

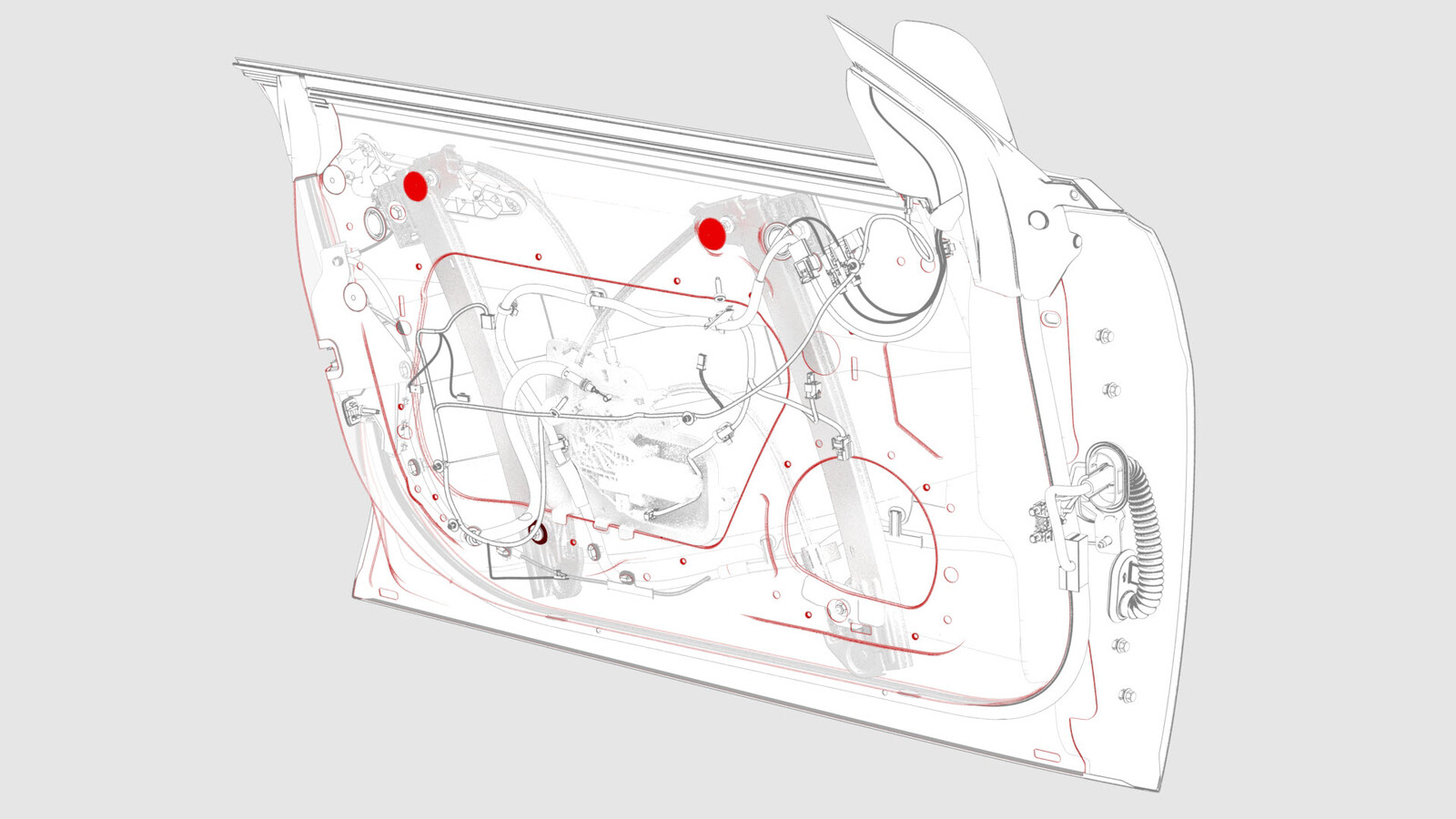

  9. 拆下并弃用将车门玻璃固定到升降器隔离夹的螺栓,然后将车门玻璃从车门上拆下。
    Informational PurposesAn informational icon, calling your attention
    如果升降器隔离夹已损坏,请更换。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
    • 2 英寸加长件
  10. 断开车窗开关专用工具。
  11. 断开左前车窗电机电气连接器。

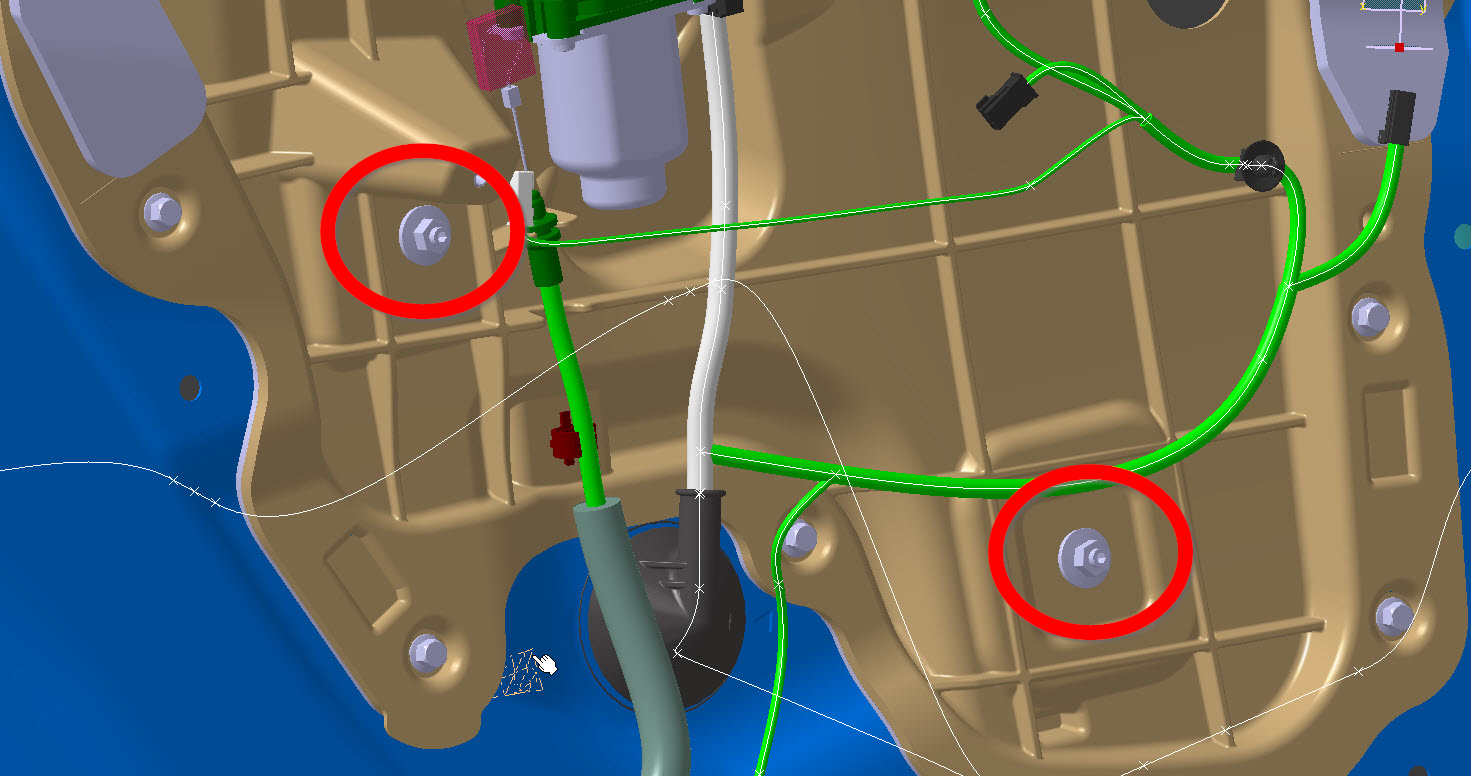

  12. 拆下将车窗电机固定到封闭板的螺栓。
    3 Nm (2.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 8 毫米套筒
    • 2 英寸加长件
  13. 断开电气线束与左侧车门后视镜连接器(3 个)的连接。
  14. 松开将电气线束固定到封闭板的夹子。

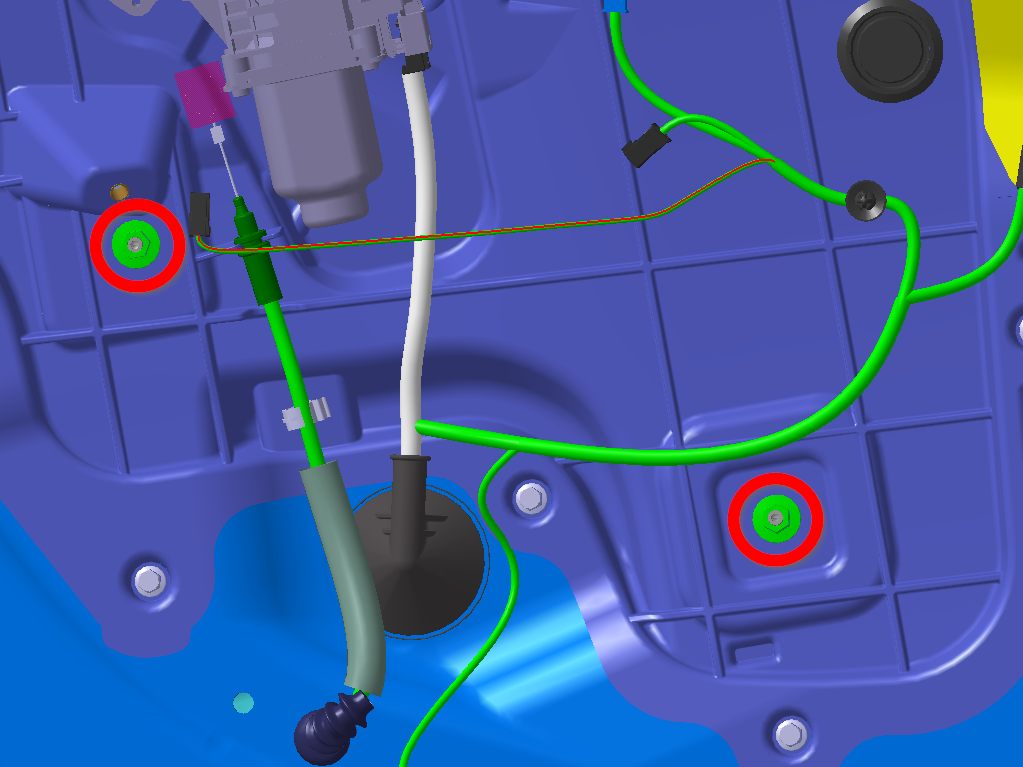

  15. 拆下将封闭板固定到车门的螺栓,将封闭板从车门总成上松开,然后将板置于一旁以接触车窗升降器总成。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 8 毫米套筒
    • 2 英寸加长件

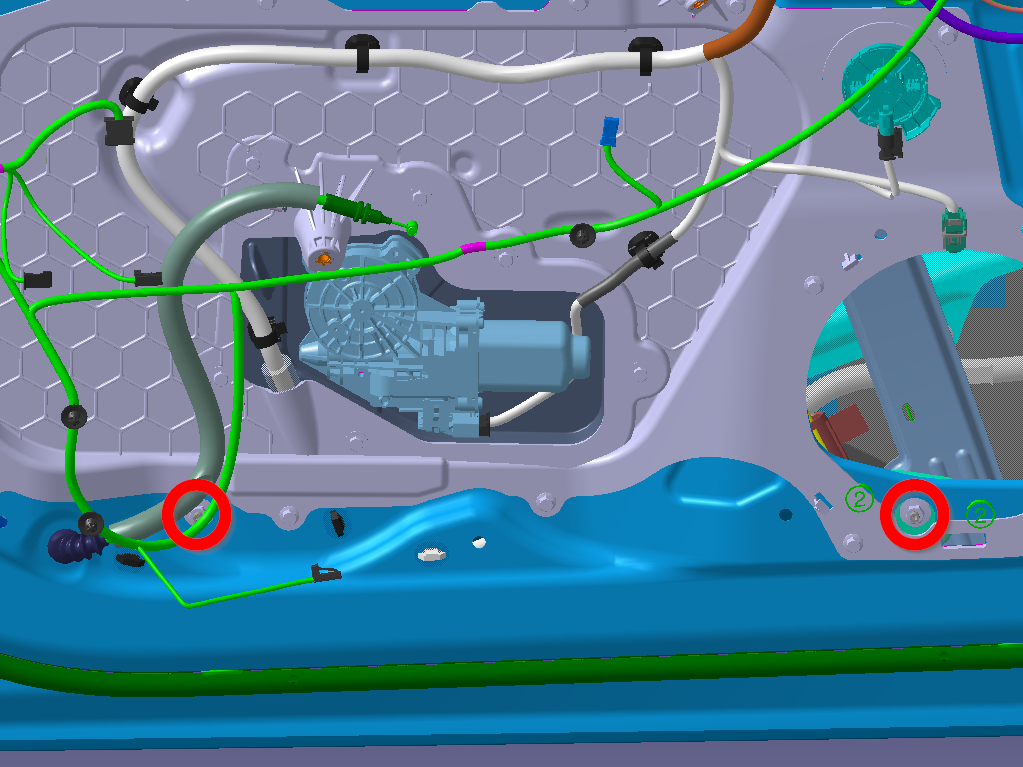

  16. 拆下覆盖车窗升降器螺母检修孔的螺塞(2 个)。

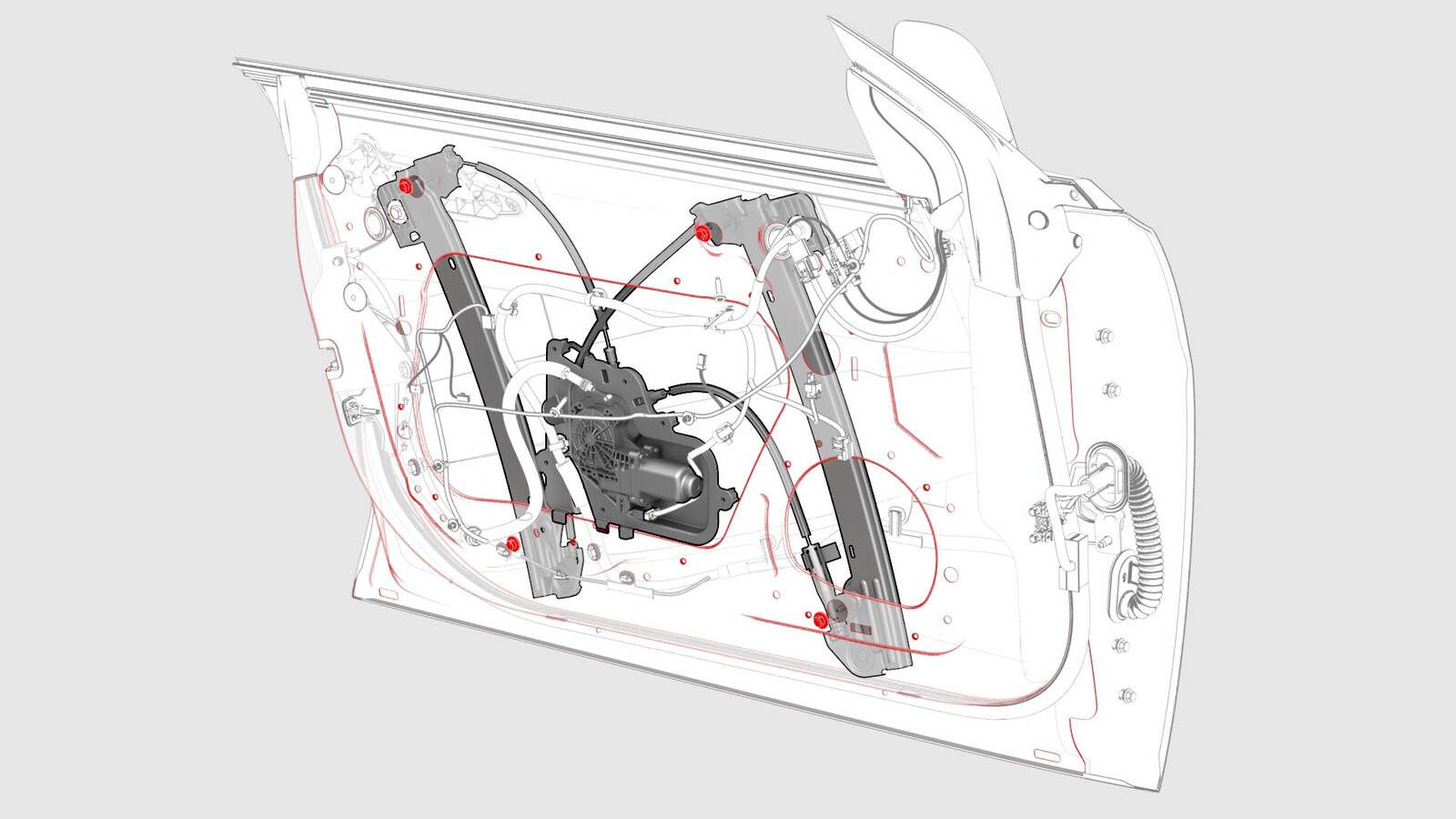

  17. 拆下将车窗电机/升降器总成固定到左前车门的螺母,然后将车窗电机/升降器总成从车门上拆下。
    10 Nm (7.4 lbs-ft)

安装

  1. 将车窗电机/升降器总成放置在左前车门中,以备安装。
  2. 安装将车窗电机/升降器总成固定到左前车门的螺母。
    10 Nm (7.4 lbs-ft)
  3. 安装螺塞,以便为车窗电机/升降器总成留出空间。
  4. 将封闭板放置到车门上,然后安装将封闭板固定到车门总成的螺栓。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 8 毫米套筒
    • 2 英寸加长件
  5. 固定将电气线束固定到封闭板的夹子。
  6. 将电气线束连接到左侧车门后视镜连接器(3 个)。
  7. 将车窗电机总成放置到封闭板上,然后安装将总成固定到封闭板的螺栓。
    3 Nm (2.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 8 毫米套筒
    • 2 英寸加长件
  8. 断开左前车窗电机电气连接器。
  9. 将左前车门玻璃放置到左前车门内。
  10. 利用拆卸期间粘贴的遮蔽胶带对齐左前车门玻璃,然后安装将玻璃固定到升降器隔离夹的新螺栓。
    9.5 Nm (7.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    确保隔离夹下降至升降器之上。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手(仅适用于安装程序)
    • 2 英寸加长件
  11. 揭下左前车门和玻璃上的胶带。
  12. 安装左前车门内侧密封条。请参阅密封件 - 内侧安全带 - 前车门 - LH(拆卸和更换)
  13. 安装左前车门饰板。请参阅面板 - 车门饰板 - 前 - LH(拆卸和安装)
  14. 安装左前车门高频扬声器。请参阅高频扬声器 - 前车门 - LH(拆卸和更换)
  15. 在驾驶位座椅就座,关闭左前车门。
  16. 使用车辆触摸屏校准车窗升降器。请参阅车窗升降器(重新校准)
