连接板 - 车载电脑 (HW2.5)(拆卸和更换)

校正代码 21152802 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Informational PurposesAn informational icon, calling your attention
该程序不适用于带 eCall 的连接板。如需更换带 eCall 的连接板,请参阅“更换 eCall 或 Hardware 3 车载电脑连接板”服务文档。

拆卸

  1. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  2. 拆下副驾位膝部气囊。请参阅气囊 - 膝部 - 副驾位(拆卸和更换)
  3. 断开连接板上的电气连接器。
  4. 拆下将连接板固定到车载电脑的螺栓。
  5. 小心地将连接板向下滑动,然后从车载电脑上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

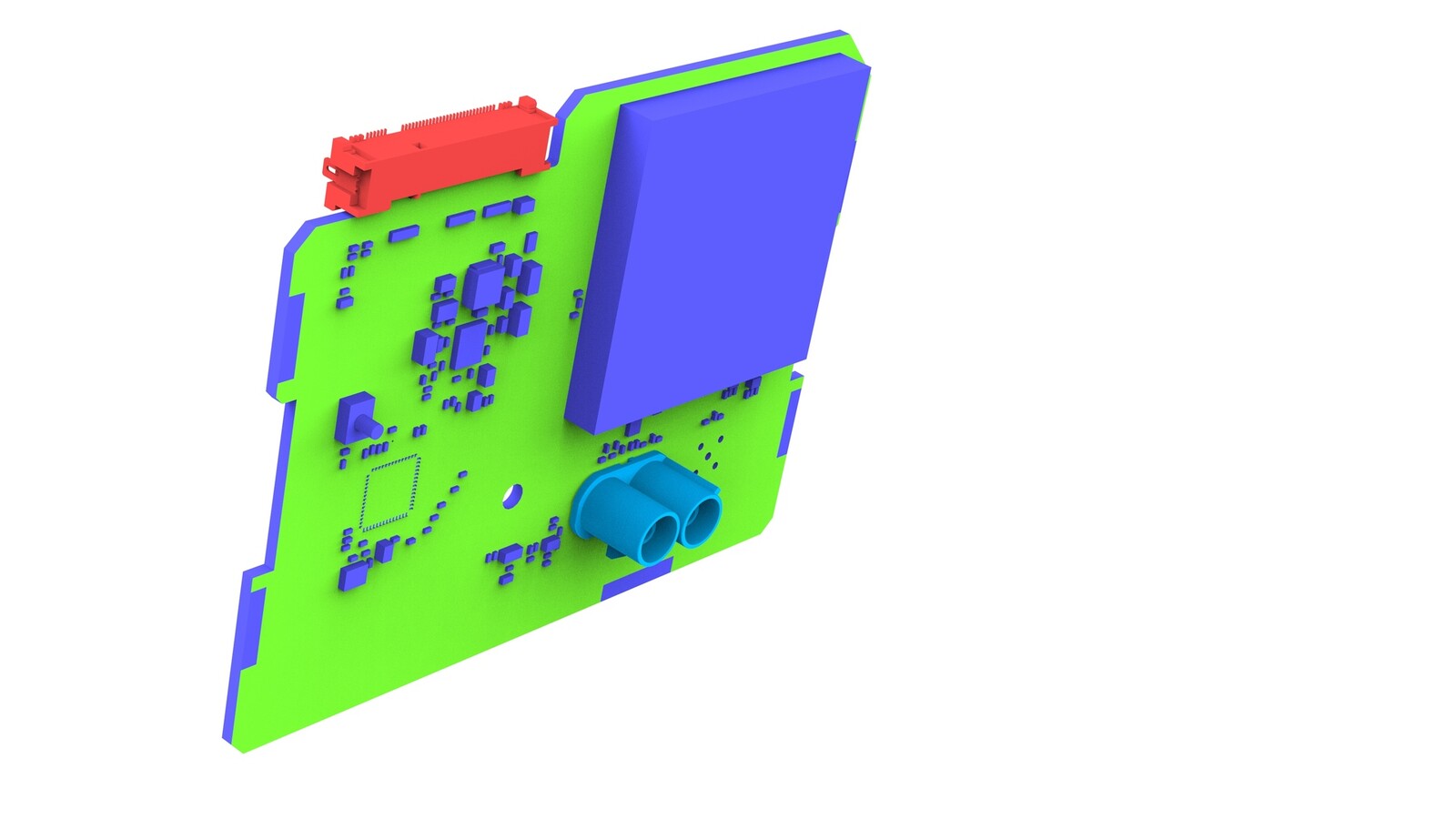

    请勿拉双 Fakra 电气连接器。拉外侧锁片,将连接板从车载电脑上松开。

安装

  1. 将连接板定位到车载电脑开口中。
    Informational PurposesAn informational icon, calling your attention
    将顶部盖板和车载电脑架用于初始引导。
  2. 小心地将连接板的正面压入车载电脑。
  3. 确认连接板已完全插入,将连接板向内滑大约 80%,然后轻轻地按压双 Fakra 连接器,直至连接板完全就位。
    Informational PurposesAn informational icon, calling your attention
    LTE 盒的高度必须低于车载电脑架,然后才可以进入下一步。
  4. 安装将连接板固定到车载电脑的螺栓。
    1 Nm (.7 lbs-ft)
  5. 将电气连接器与连接板相连。
  6. 安装副驾位膝部气囊。请参阅气囊 - 膝部 - 副驾位(拆卸和更换)
  7. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  8. 等待 10 分钟以便连接模块学习其新环境。
  9. 重新安装车辆固件。请参阅软件重新安装 - 触摸屏
  10. 对 LTE 服务执行功能检查。
