线圈 - 再循环膨胀阀（带加热泵款）（拆卸和更换）

校正代码 18401202 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 设置空调机。
  2. 打开左前车门，降下左前车窗。
  3. 进入“维护模式”。请参阅维护模式。
  4. 解锁车辆网关。请参阅网关（解锁）。
  5. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），再点击Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant only) > Run，然后等待例行程序完成。
  6. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  7. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  8. 回收空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
  9. 拆卸将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    提示
    推荐使用以下工具
    • 13 mm 套筒
  10. 将超级歧管至压缩机空调管路从超级歧管上移开。

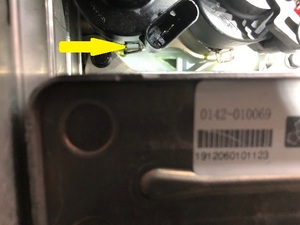

  11. 松开连接器锁，然后断开再循环膨胀阀线圈上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.

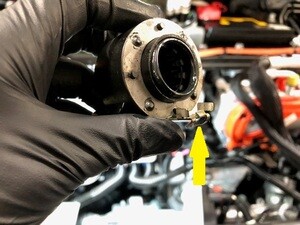

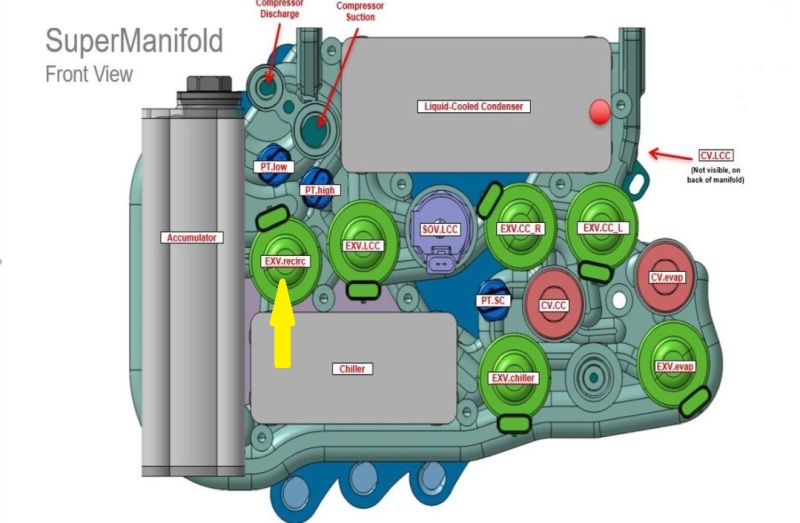

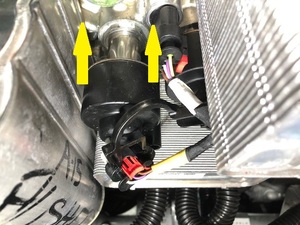

  12. 松开再循环膨胀阀线圈底部的锁片，然后将线圈从膨胀阀上拆下。

安装

  1. 将线圈安装到再循环膨胀阀上。
    注
    将线圈密封件滑至膨胀阀上。请勿润滑线圈密封件。将膨胀阀线圈锁片与超级歧管正确对齐。将膨胀阀线圈滑过线圈密封件。对膨胀阀线圈执行推拉推测试，确保线圈正确锁定。
  2. 连接再循环膨胀阀线圈上的电气连接器。
  3. 在超级歧管至压缩机空调管路上的超级歧管一侧安装新的密封垫圈，然后用少量的适当空调机油润滑垫圈。请参阅液体和容量了解空调机油规格。
  4. 将超级歧管至压缩机空调管路放置在超级歧管上，然后手动拧紧将空调管路固定到超级歧管的螺栓。
  5. 紧固将空调管路固定到超级歧管的螺栓。
    22 Nm (16.2 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒
  6. 执行真空泄漏测试和机油加注程序。请参阅空调制冷剂（回收和重新加注）。
  7. 重新加注空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
    警告
    请严格按照说明重新加注制冷剂。不按说明操作可能导致冷却系统受到严重损坏。
  8. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  9. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  10. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），再点击Thermal > Sensors and Valves > Run Heat Pump Commissioning > Run，然后等待例行程序完成。
  11. 点击Actions > Test Thermal Performance，选择Run，然后等待例行程序完成。
  12. 点击Actions > Test HVAC Performance，选择Run，然后等待例行程序完成。
  13. 禁用“维护模式”。请参阅维护模式。
  14. 升起左前车窗，关闭左前车门。
