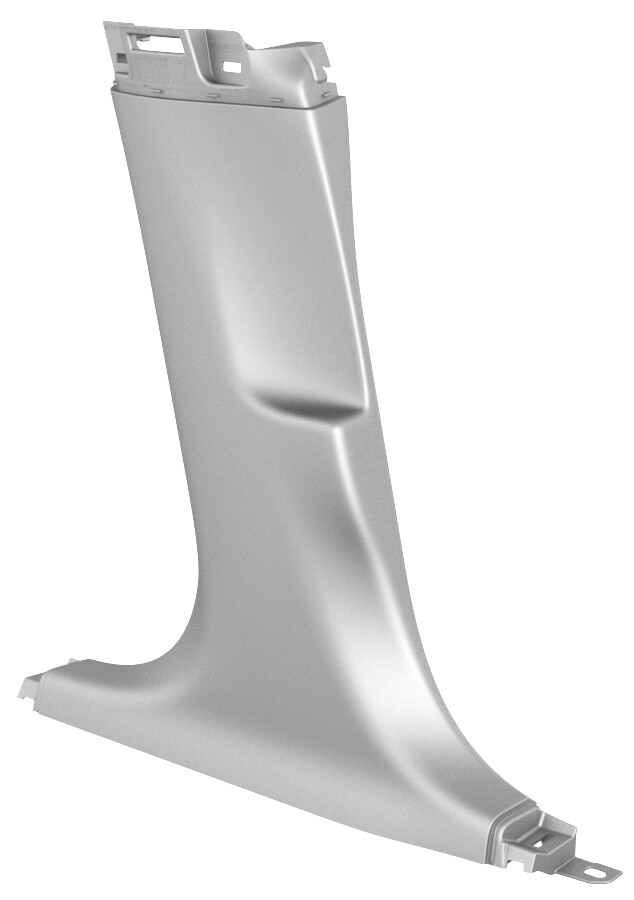

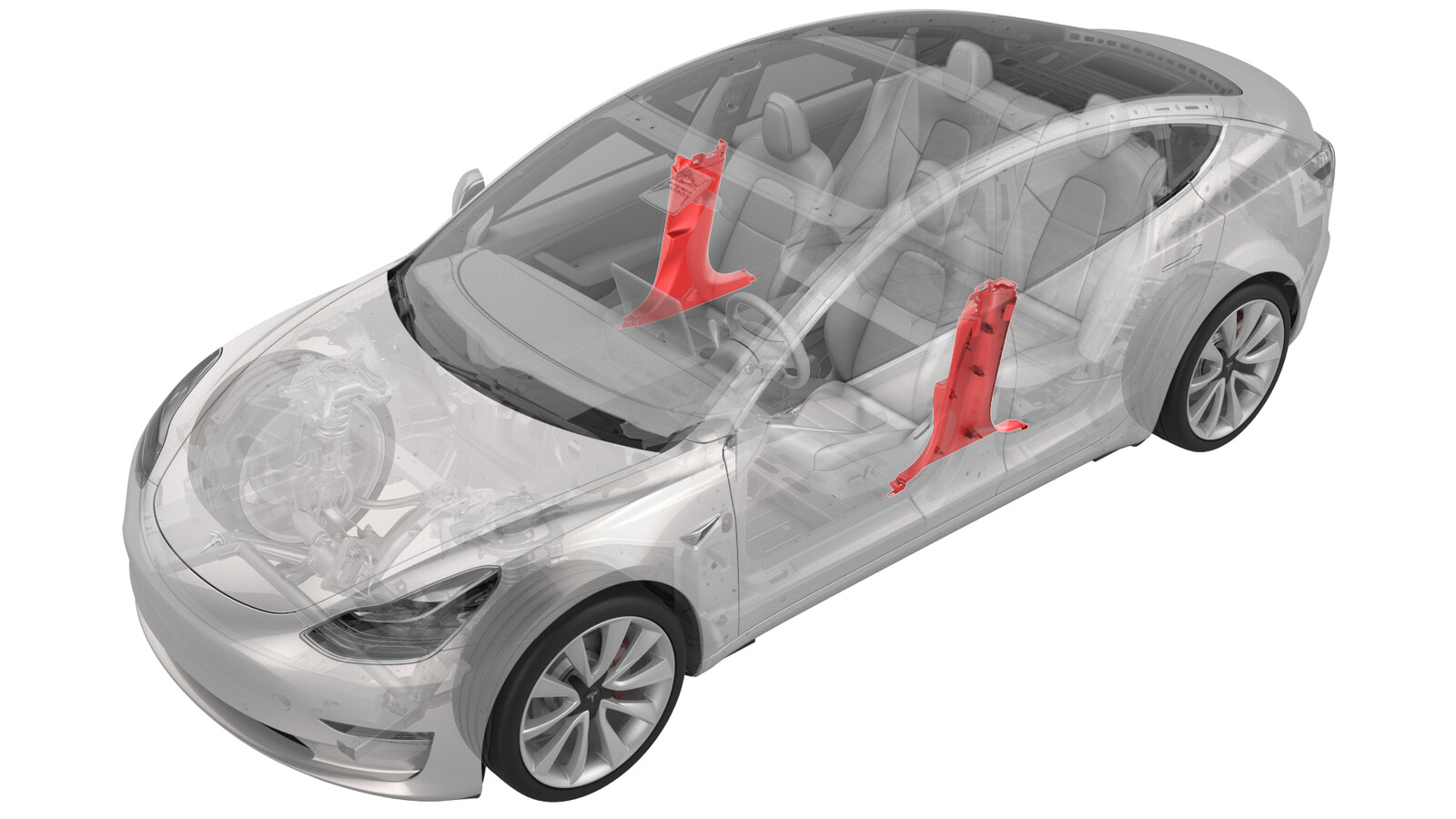

Trim - B-Pillar - Lower - LH (Remove and Replace)

校正代码 15183402 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

拆卸

  1. 拆下 LH 仪表板端盖。请参阅End Cap - Instrument Panel - LH (Remove and Replace)。
  2. 拆下 A 柱 LH 中部饰板。请参阅Trim - A-Pillar - Middle - LH (Remove and Replace)。
  3. 拆下 A 柱 LH 下部饰板。请参阅Trim - A-Pillar - Lower - LH (Remove and Replace)。
  4. 拆下第二排下部座垫。请参阅Seat Cushion - Lower - 2nd Row (Remove and Replace)。
  5. 拆下第二排座椅 LH 侧承梁。请参阅Bolster - Side - Seat - 2nd Row - LH (Remove and Replace)。
  6. 拆下 LH 后部门槛板饰板。请参阅Trim - Sill Panel - Rear - LH (Remove and Replace)。
  7. 松开将 B 柱 LH 上部饰板固定到车辆的夹子，然后将此饰板置于一旁。
    Informational PurposesAn informational icon, calling your attention
    注
    将 B 柱 LH 上部饰板的底部朝车辆内侧拉以松开底部夹子，然后拉饰板的顶部以松开其余上部夹子。

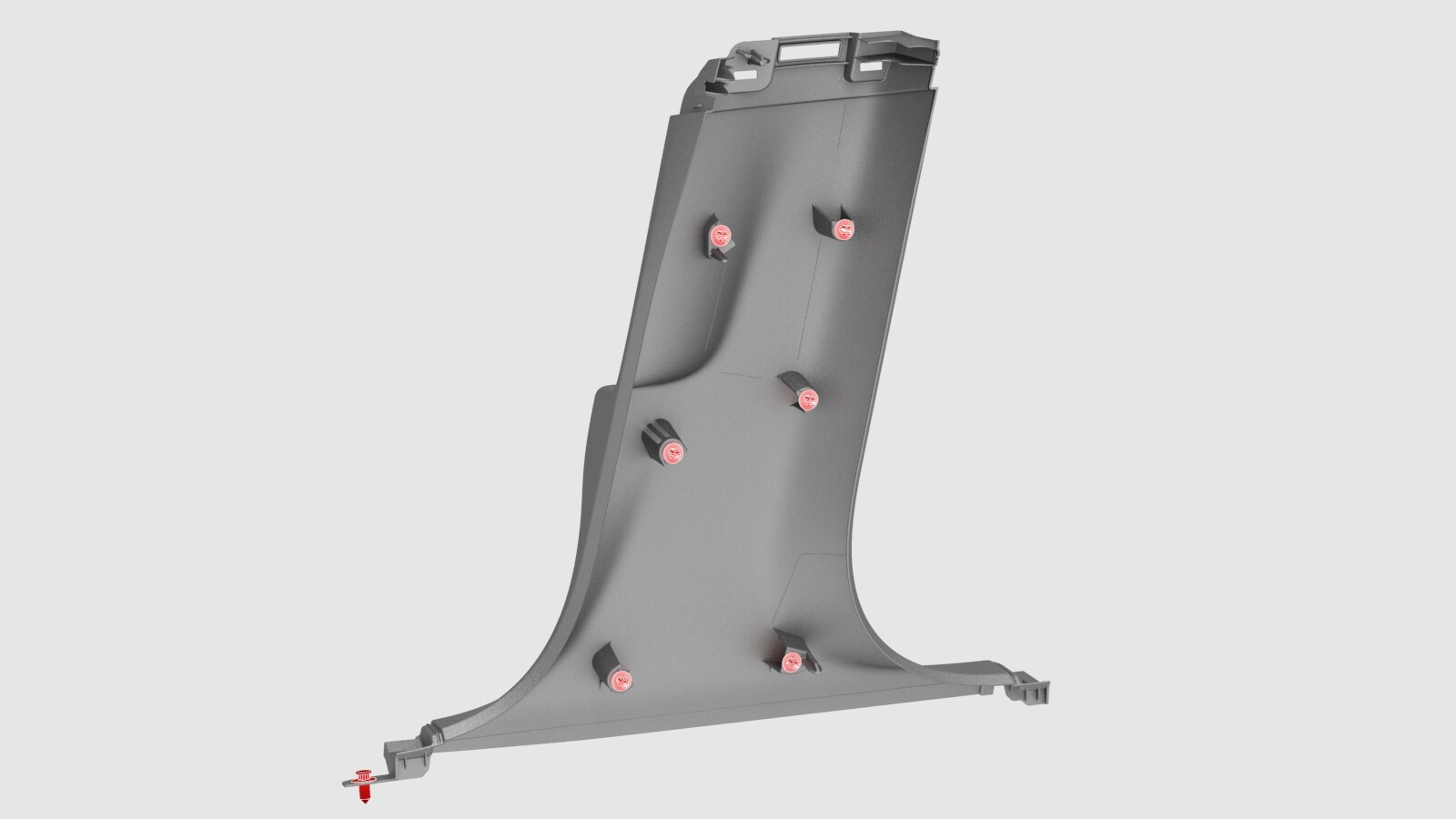

  8. 松开将 B 柱 LH 下部饰板固定到车身的夹子，然后从车上拆下饰板。
    Informational PurposesAn informational icon, calling your attention
    注
    从 LH B 柱上拆下剩余的 LH B 柱下部饰板夹，如果稍后需要安装 LH B 柱下部饰板，则请从饰板上拆下全部夹子。

安装

安装程序与拆卸程序相反，以下各项除外：

  • 如果重新使用同一块 B 柱 LH 下部饰板，请在饰板上安装新夹子。
  • 将 B 柱 LH 下部饰板底部导片与卡槽对齐，然后向上逐个锁紧剩余夹子。
  • 确保车门密封条压住 B 柱 LH 下部饰板。
