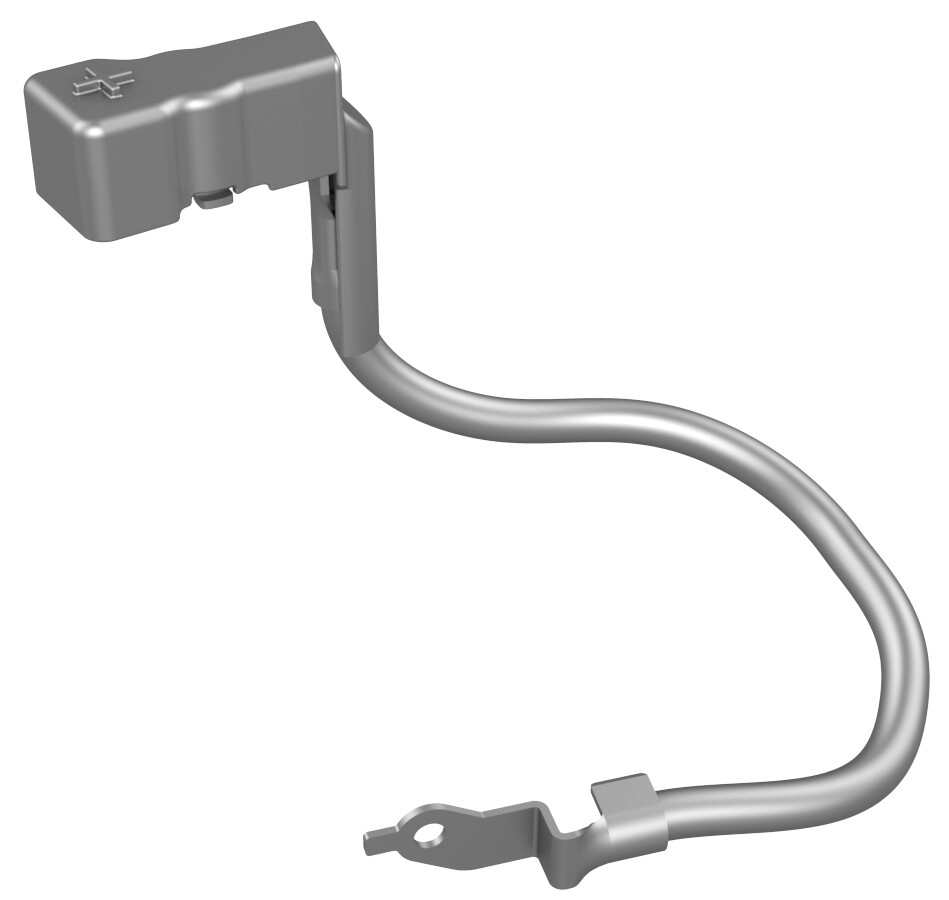

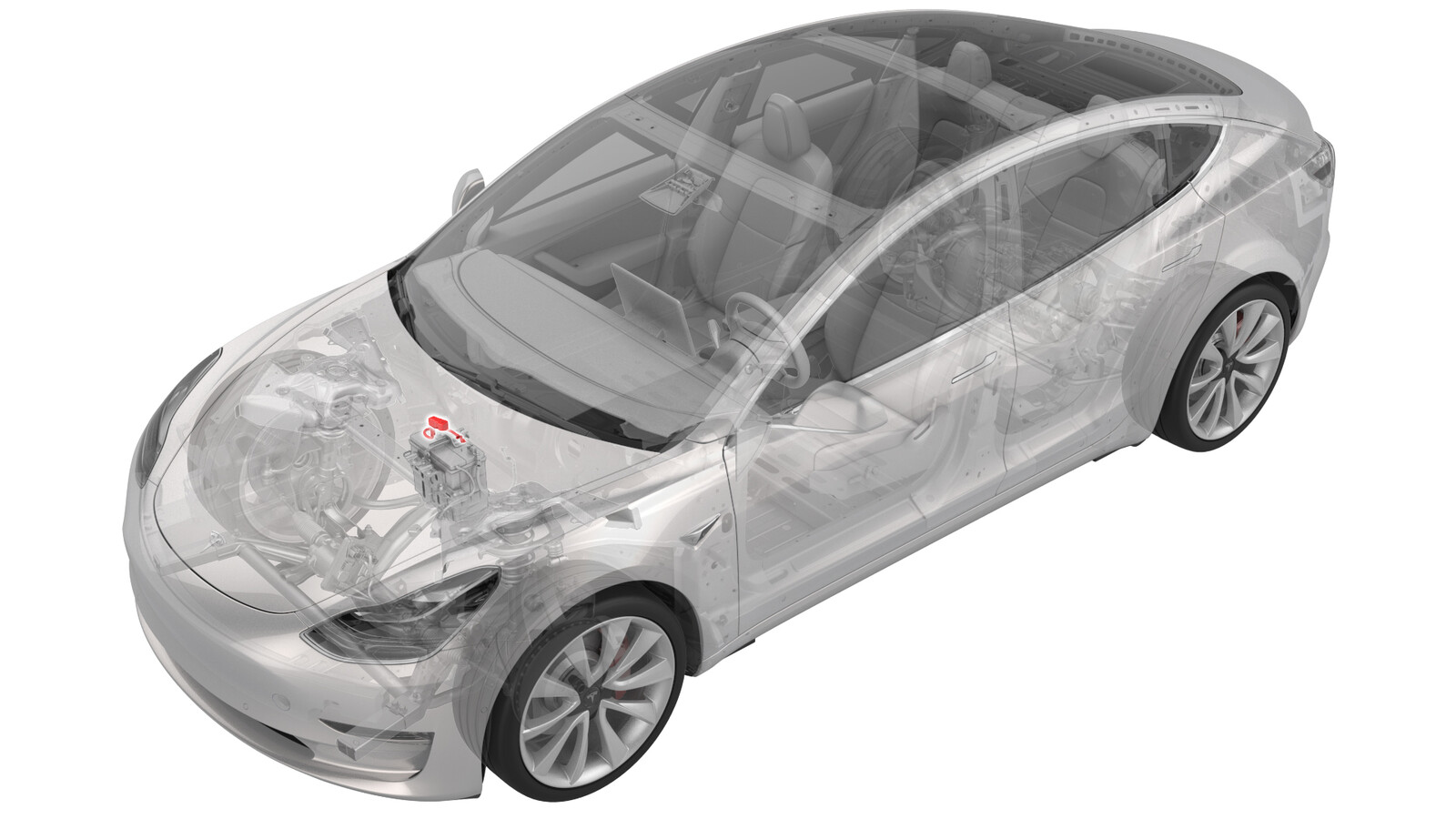

线束 - 12V 电池正极（拆卸和更换）

校正代码 17106002 0.96 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 拆下前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  2. 拆下 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
  3. 拆下 12V 电池支架。请参阅支架 - 12V 电池 (RWD)（拆卸和更换）。
  4. 拆下将温度系统线束盖板固定到前车身控制器模块的螺栓，然后从模块上拆下盖板。
  5. 断开温度系统线束与前车身控制器模块连接器的连接。
  6. 松开将吸入/液体管固定到热力膨胀阀周围车身上的夹子，然后将电气线束放置一旁，以便为前车身控制器模块留出空间。
  7. 拆下将前车身控制器模块盖板固定到前车身控制器模块的螺栓 (x9)，然后拆下盖板。

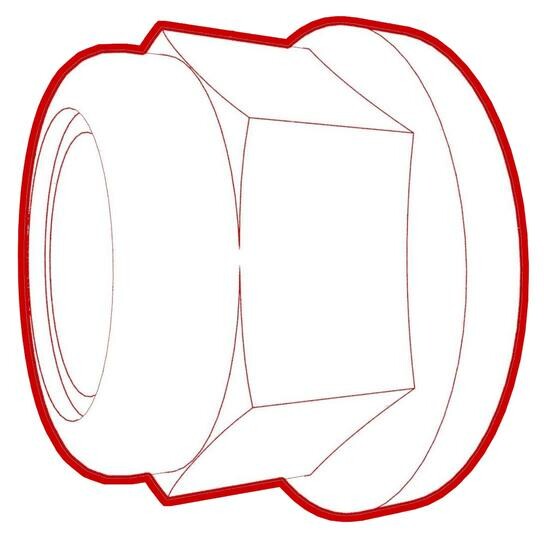

  8. 拆下并弃用将电池正极电缆固定到前车身控制器模块的螺母，然后拆下电缆。

安装

  1. 将电池正极电缆安装到前车身控制器模块上，然后安装新螺母，将电缆固定到该模块。
    8.5 Nm (6.3 lbs-ft)
  2. 目视检查电源电缆在前车身控制器模块的相应通道中是否整齐地露出来且彼此平行。
    警告
    确保在安装前车身控制器模块时没有夹到电缆或电线。
  3. 将前车身控制器模块盖板安装到前车身控制器模块上，然后安装将盖板固定到该模块的螺栓 (x9)。
    6 Nm (4.4 lbs-ft)
  4. 将温度系统线束连接到前车身控制器模块连接器。
  5. 紧固将吸入/液体管路固定到热膨胀阀附近车身的夹子。
  6. 将温度系统线束盖板安装到前车身控制器模块上，然后安装将盖板固定到该模块的螺栓。
    6 Nm (4.4 lbs-ft)
  7. 安装 12V 电池支架。请参阅支架 - 12V 电池 (RWD)（拆卸和更换）。
  8. 安装 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
  9. 安装前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
