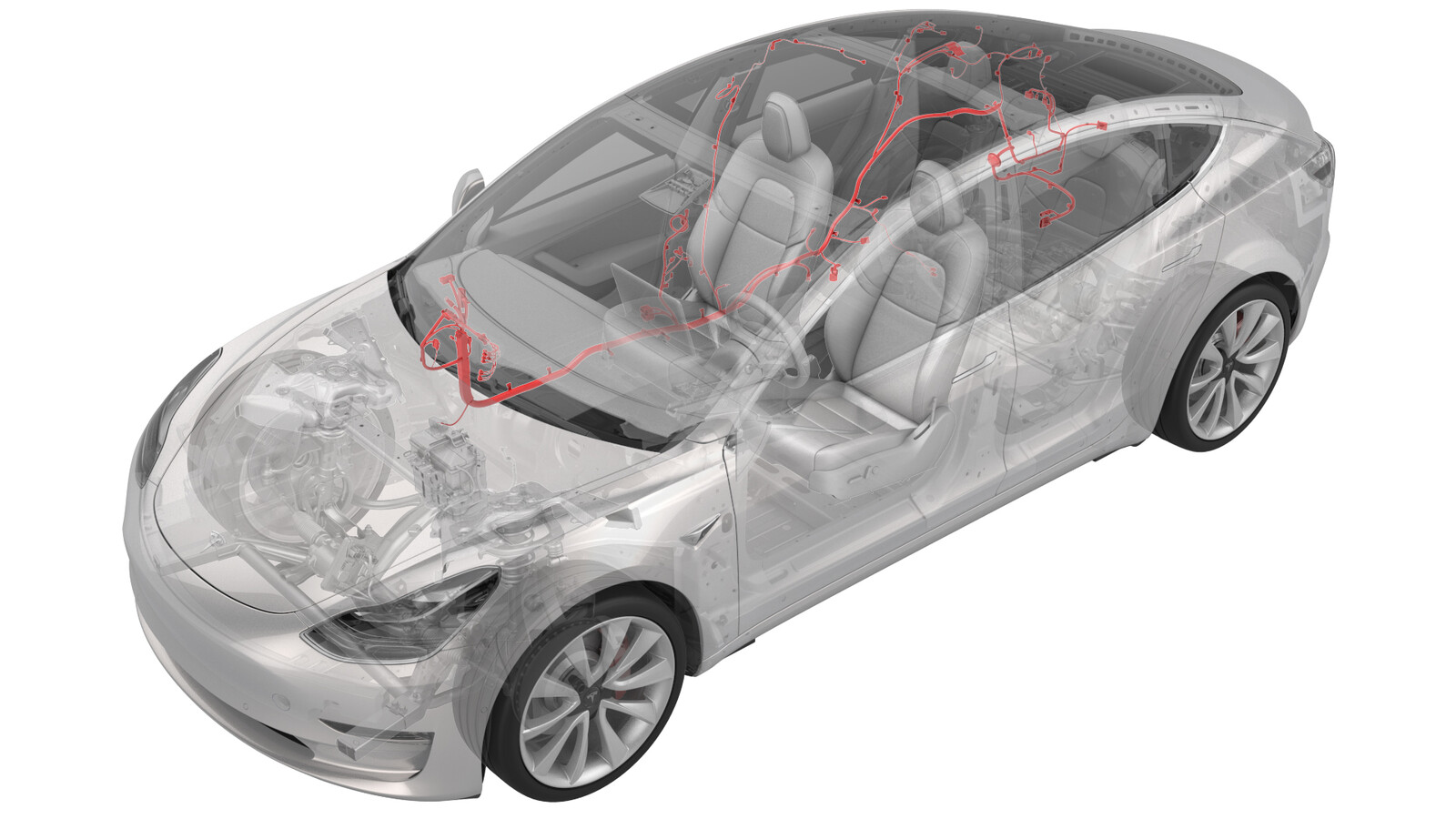

线束 - 车身 - RH（左侧驾驶）（拆卸和更换）

校正代码 17100902 3.54 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 5 月 22 日：添加了正确连接正极直流电缆的注意事项。

拆卸

  1. 打开全部车门。
  2. 在两个后轮下放置止轮块。
  3. 将车辆置于空挡。
  4. 打开行李箱。
  5. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  6. 拆下行李箱 LH 和 RH 止动件。
  7. 拆下后备箱底板饰板。请参阅饰板 - 底板 - 后备箱（拆卸和更换）。
  8. 拆下后备箱 LH 饰板。请参阅饰板 - 侧 - 后备箱 - LH（拆卸和更换）。
  9. 拆下后备箱 RH 饰板。请参阅饰板 - 侧 - 后备箱 - RH（拆卸和更换）。
  10. 拆下重低音扬声器。请参阅重低音扬声器（拆卸和更换）。
  11. 拆下 LH 和 RH 尾灯总成。请参阅尾灯 - LH（拆卸和更换）。
  12. 拆下将后饰板固定到车身后角的紧固件 (x2)。
  13. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  14. 拆下左侧 A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  15. 拆下右侧 A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  16. 拆下副驾位膝部气囊。请参阅气囊 - 膝部 - 副驾位（拆卸和更换）。
  17. 拆下手套箱。请参阅手套箱 - 有膝部气囊（不带加热泵款）（拆卸和更换）。
  18. 拆下 RH 脚部空间进气槽。请参阅风管 - 脚部空间 - RH（左侧驾驶）（拆卸和更换）。
  19. 拆下副驾位座椅。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
  20. 拆下第二排 LH 座椅侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
  21. 拆下左后门槛板饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
  22. 拆下左侧 B 柱上部饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
  23. 拆下左侧 B 柱下部饰板。请参阅饰板 - B 柱 - 下 - LH（拆卸和更换）。
  24. 拆下 LH 边梁饰板。请参阅饰板 - 纵梁 - LH（拆卸和更换）。
  25. 拆下左侧 C 柱上部饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
  26. 拆下第二排 RH 座椅侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
  27. 拆下 RH 后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
  28. 拆下右侧 B 柱上部饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
  29. 拆下 RH B 柱下部饰板。请参阅饰板 - B 柱 - 下 - LH（拆卸和更换）。
  30. 拆下右侧 C 柱上部饰板。请参阅 饰板 - C 柱 - 上 - LH（拆卸和更换）。

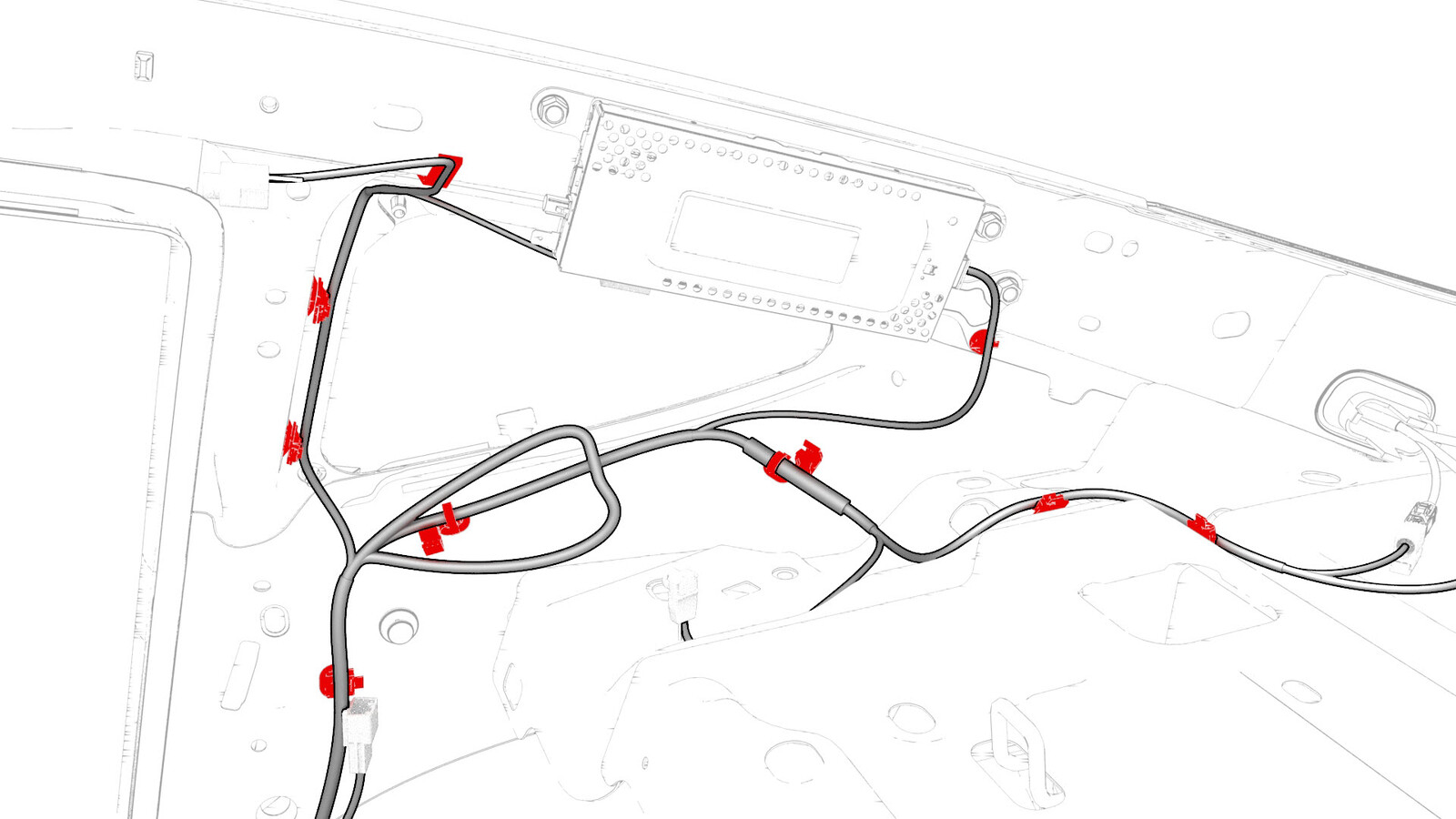

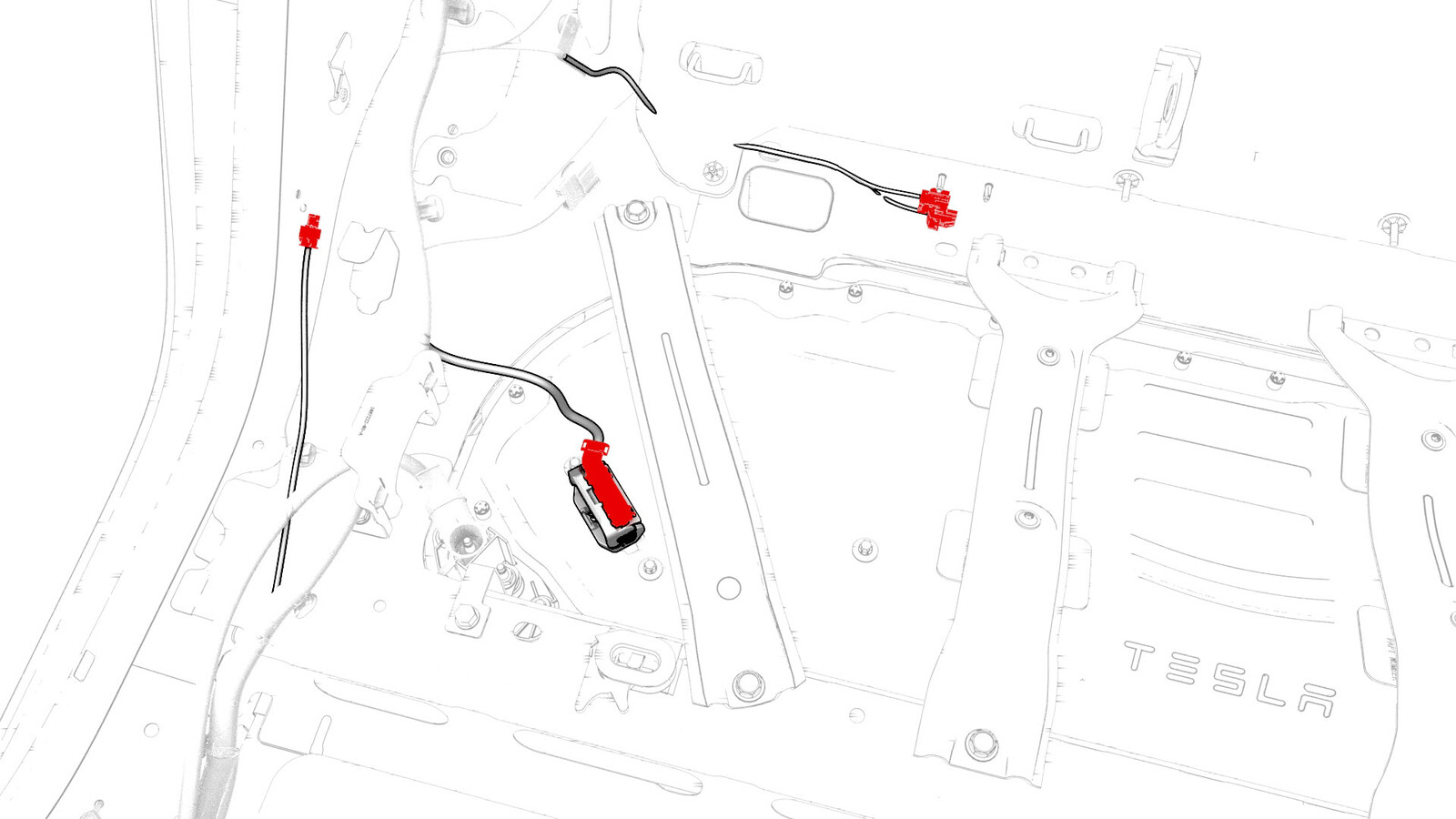

  31. 断开 RH 车身线束与杂物盘电气线束连接器和调谐器连接器的连接。

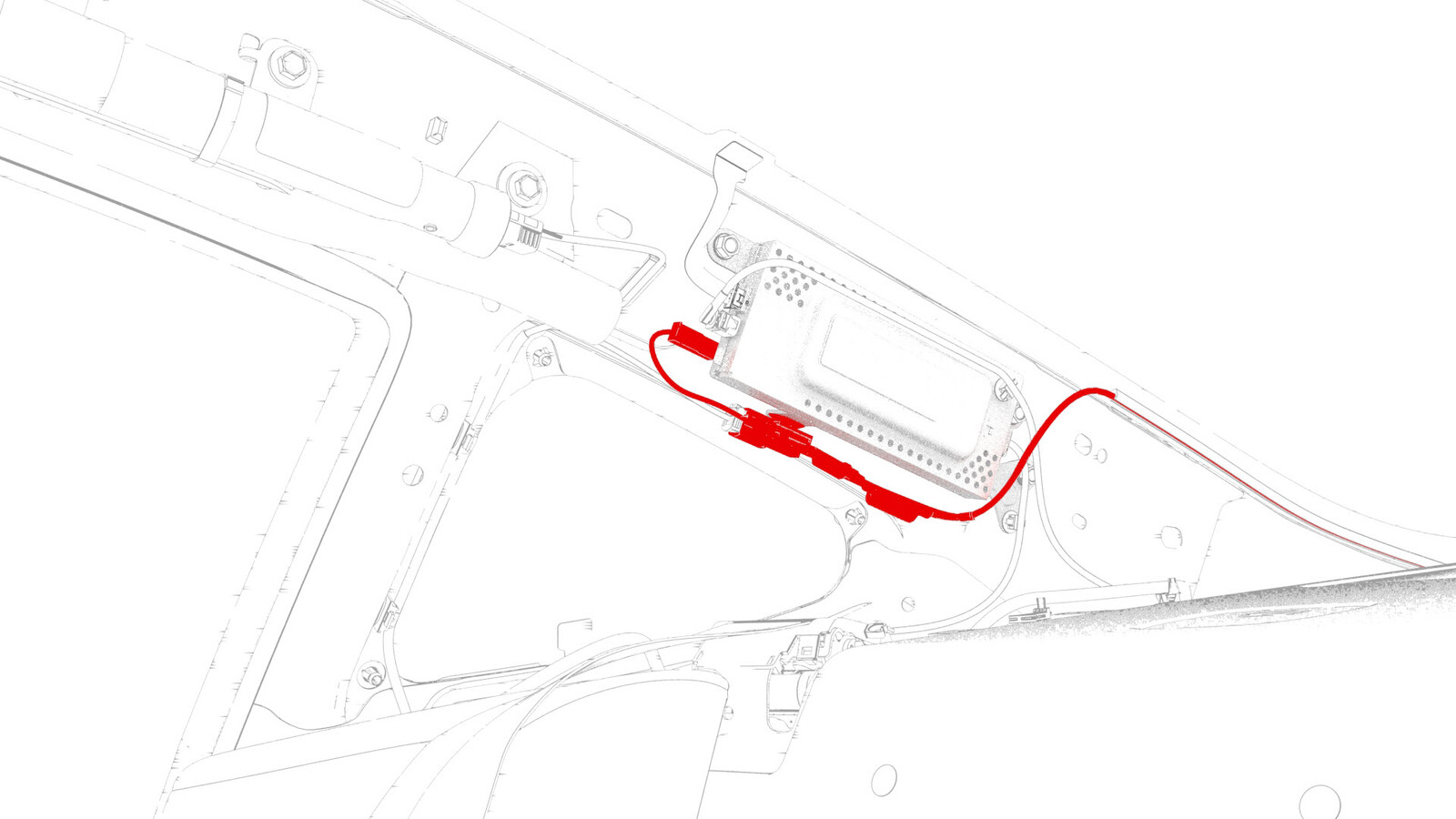

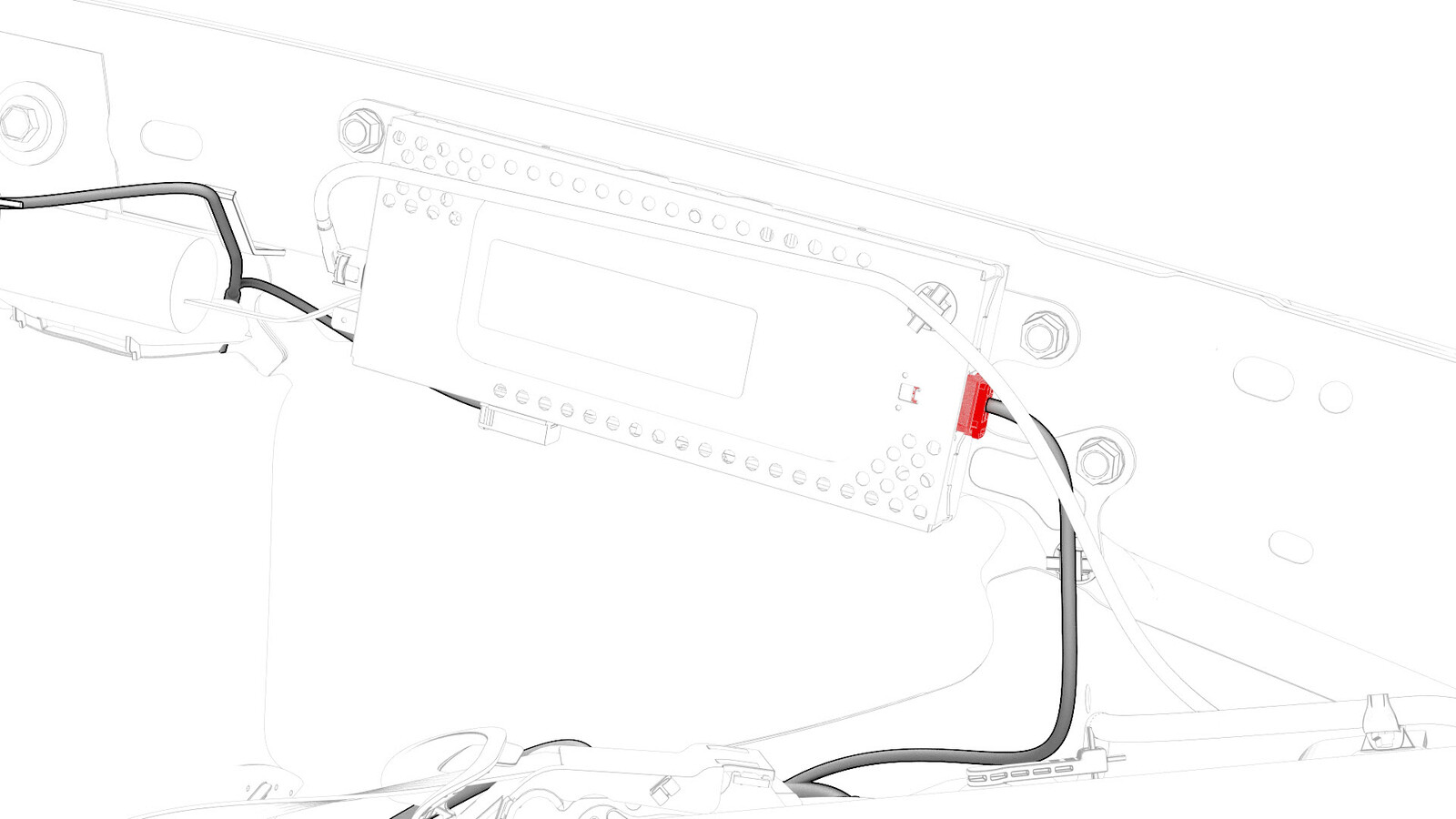

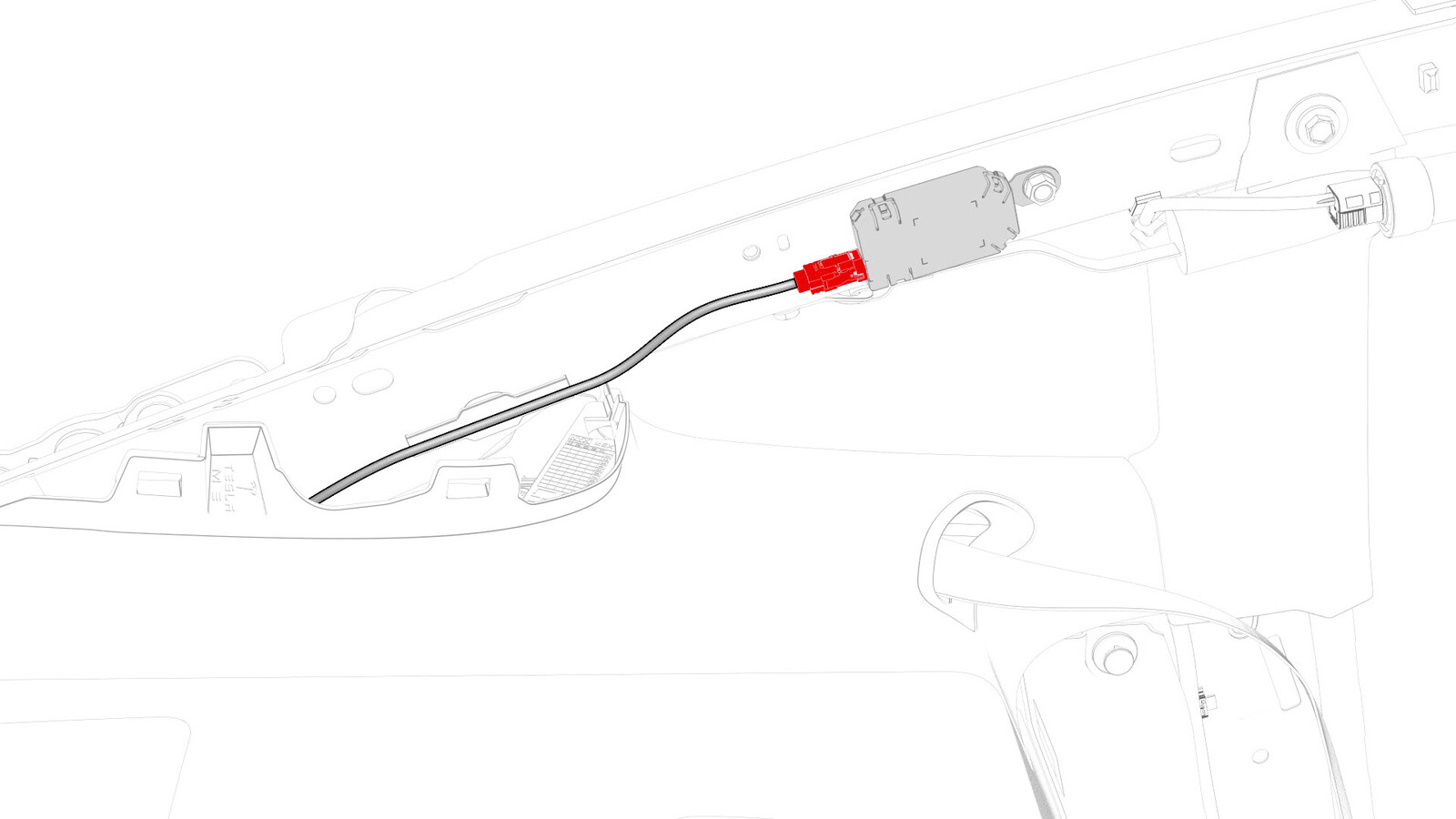

  32. 断开电气线束与 LH 天线放大器的连接。
  33. 拆下杂物盘饰板。请参阅饰板 - 杂物盘（拆卸和更换）。
  34. 拆卸 B 柱外饰件。请参阅饰板 - B 柱 - LH（拆卸和更换）。
  35. 松开将毡毯固定到车身的夹子，然后将毡毯向 LH 侧折叠。
  36. 拆下顶篷。请参阅顶篷（不带加热泵款）（拆卸和安装）。
  37. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  38. 断开电气线束与 RH 车身控制器模块连接器的连接。

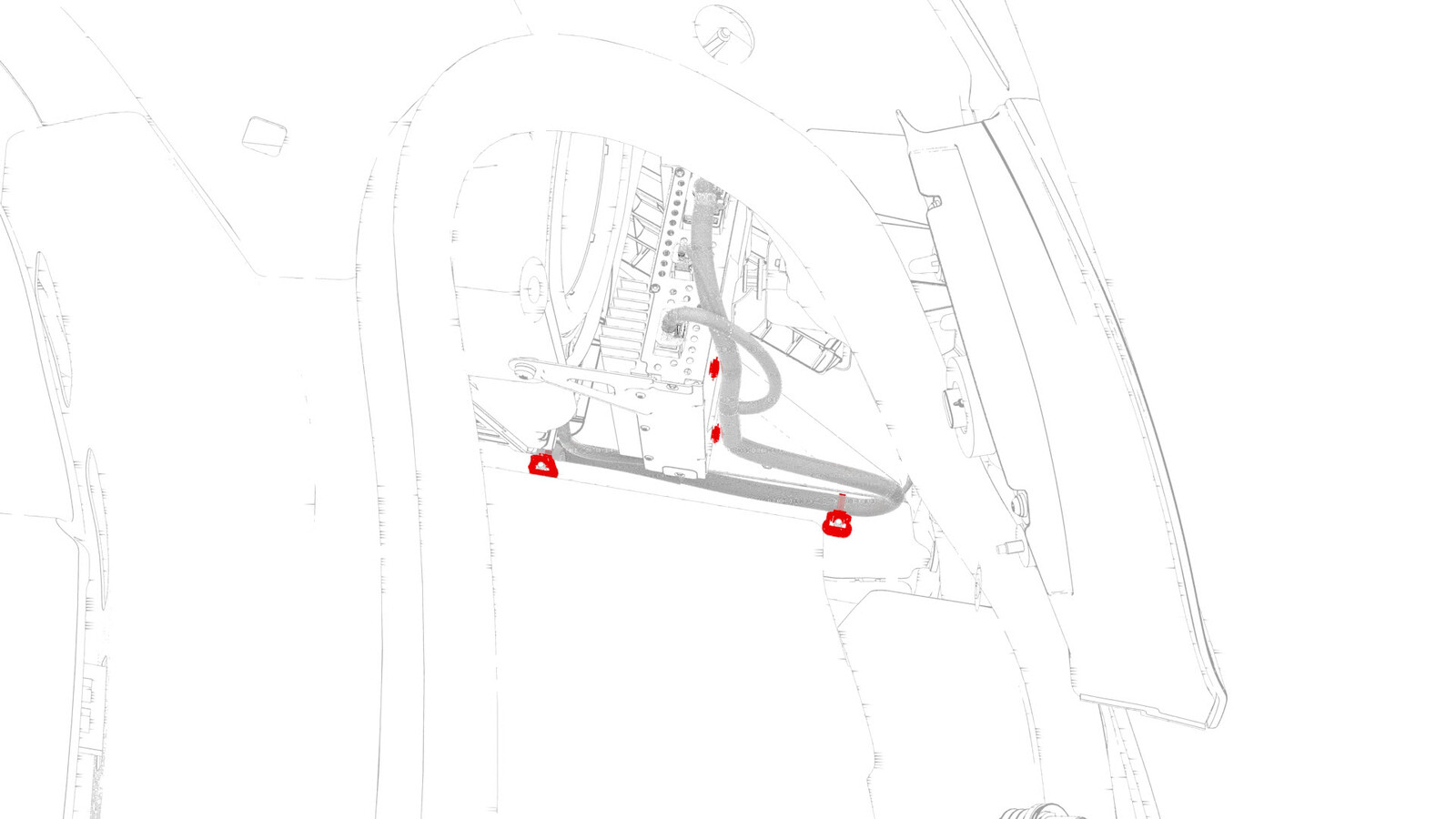

  39. 拆下将电气线束接地带固定到 RH 车身控制器模块的螺母，然后从模块上拆下接地带。
  40. 松开将电气线束固定到车载电脑的夹子。
  41. 断开电气线束与车载电脑连接器的连接。

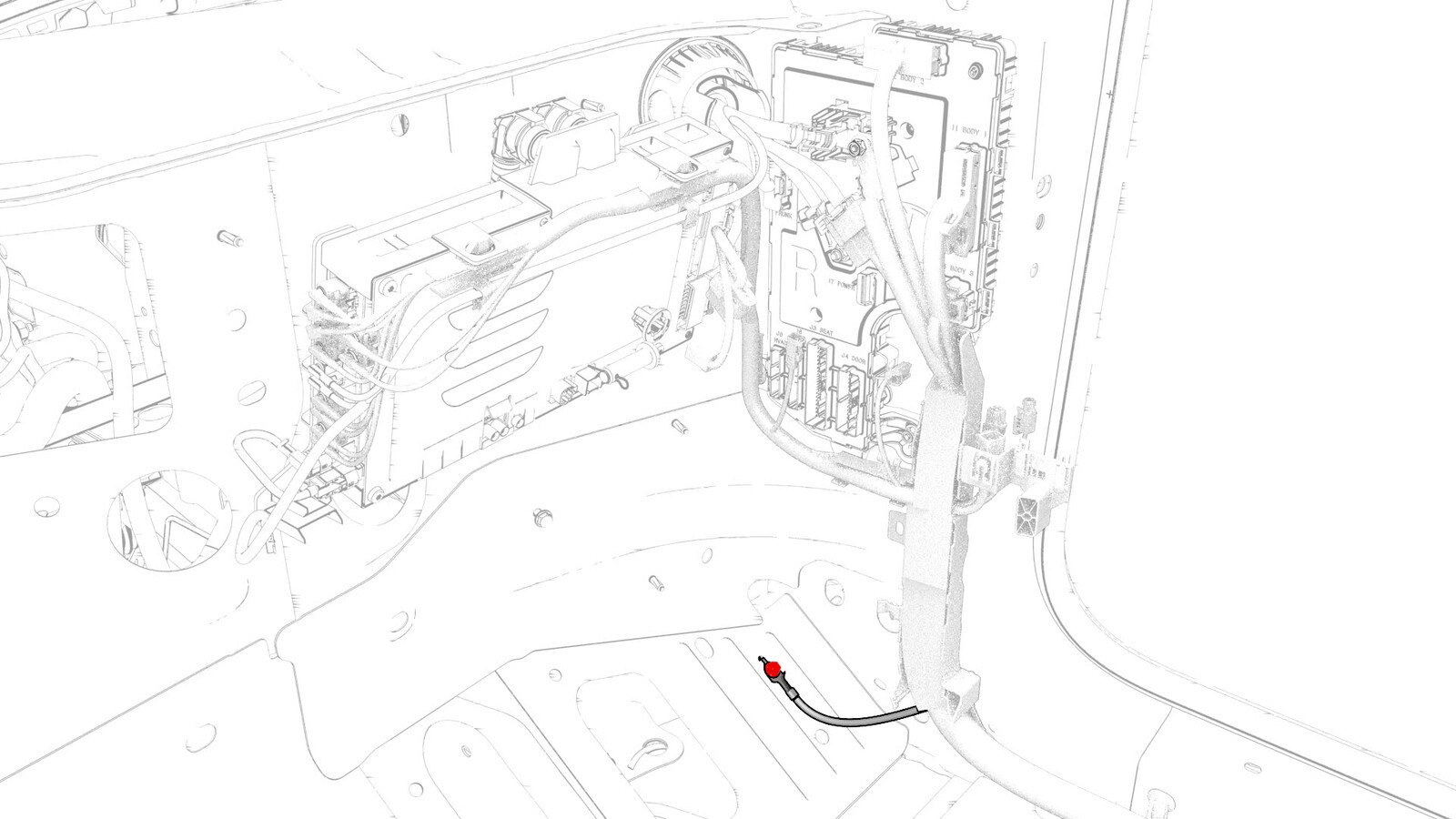

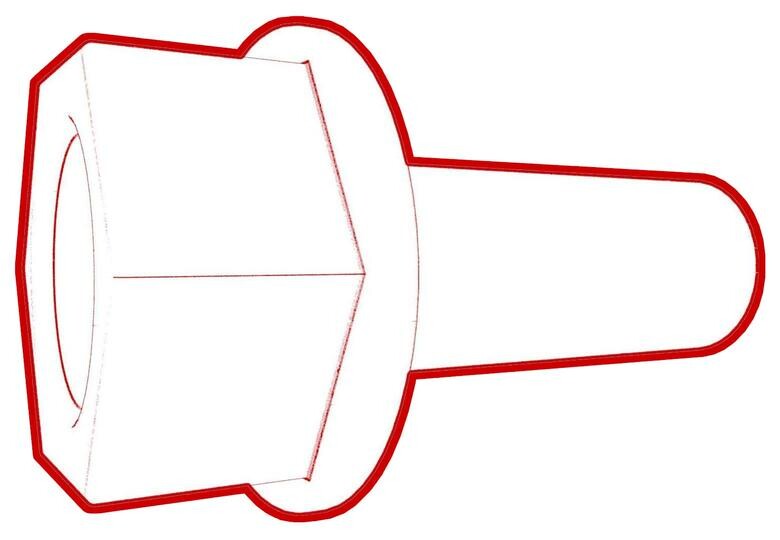

  42. 在副驾位脚部空间区域，松开并弃用将电气线束接地带固定到车身的螺栓。

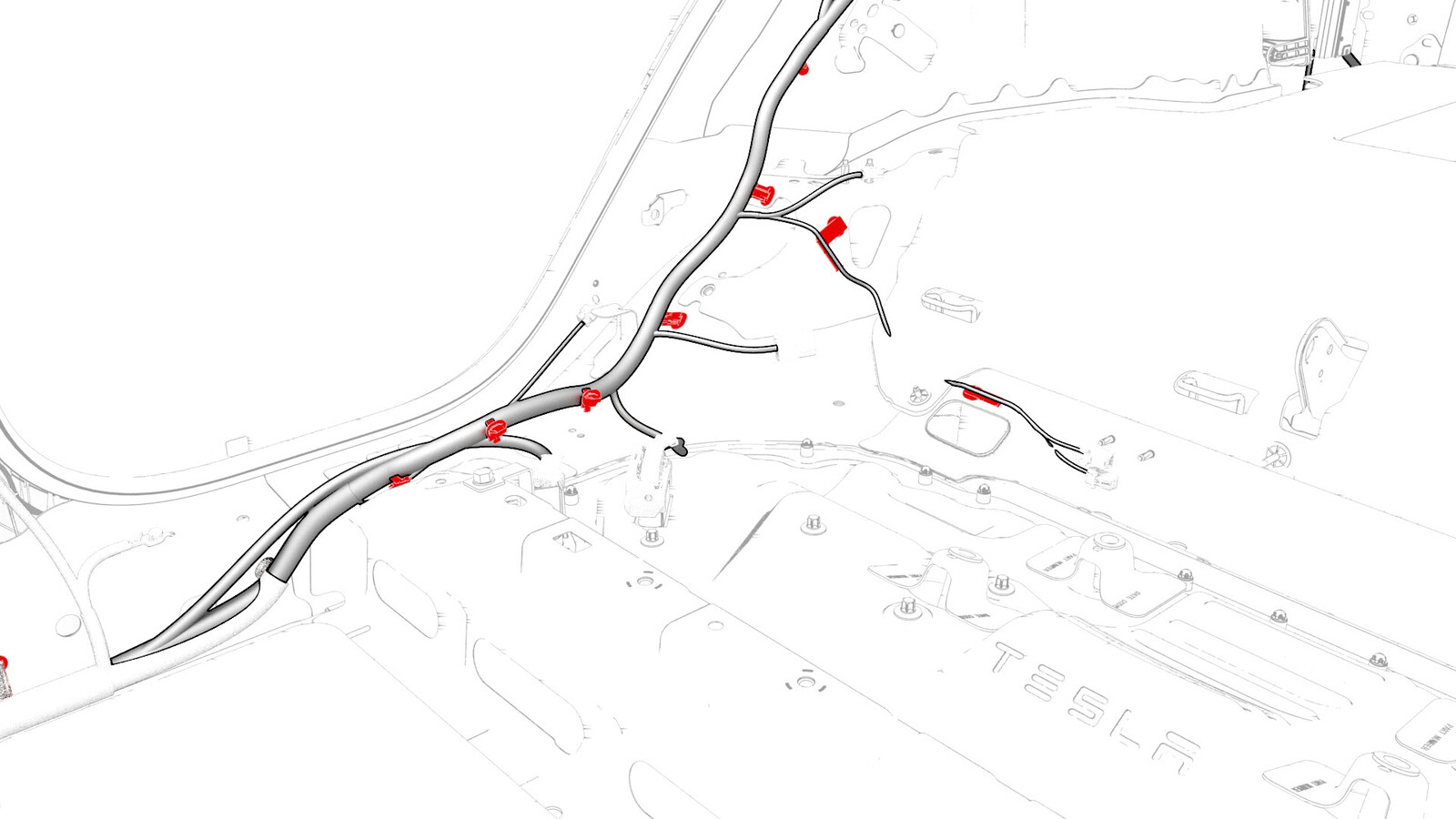

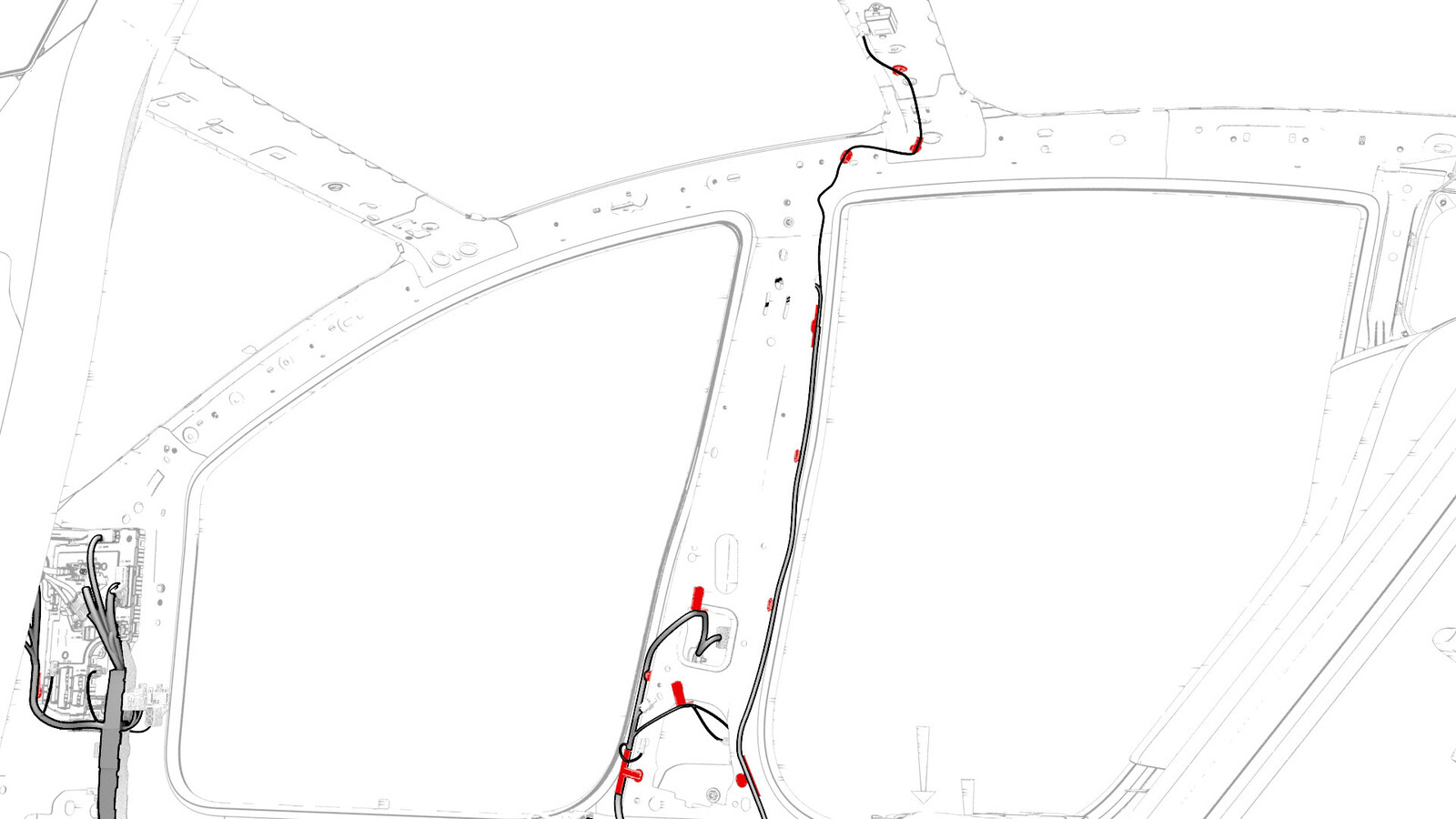

  43. 在 A 柱和 B 柱区域，松开将电气线束固定到车身的夹子。

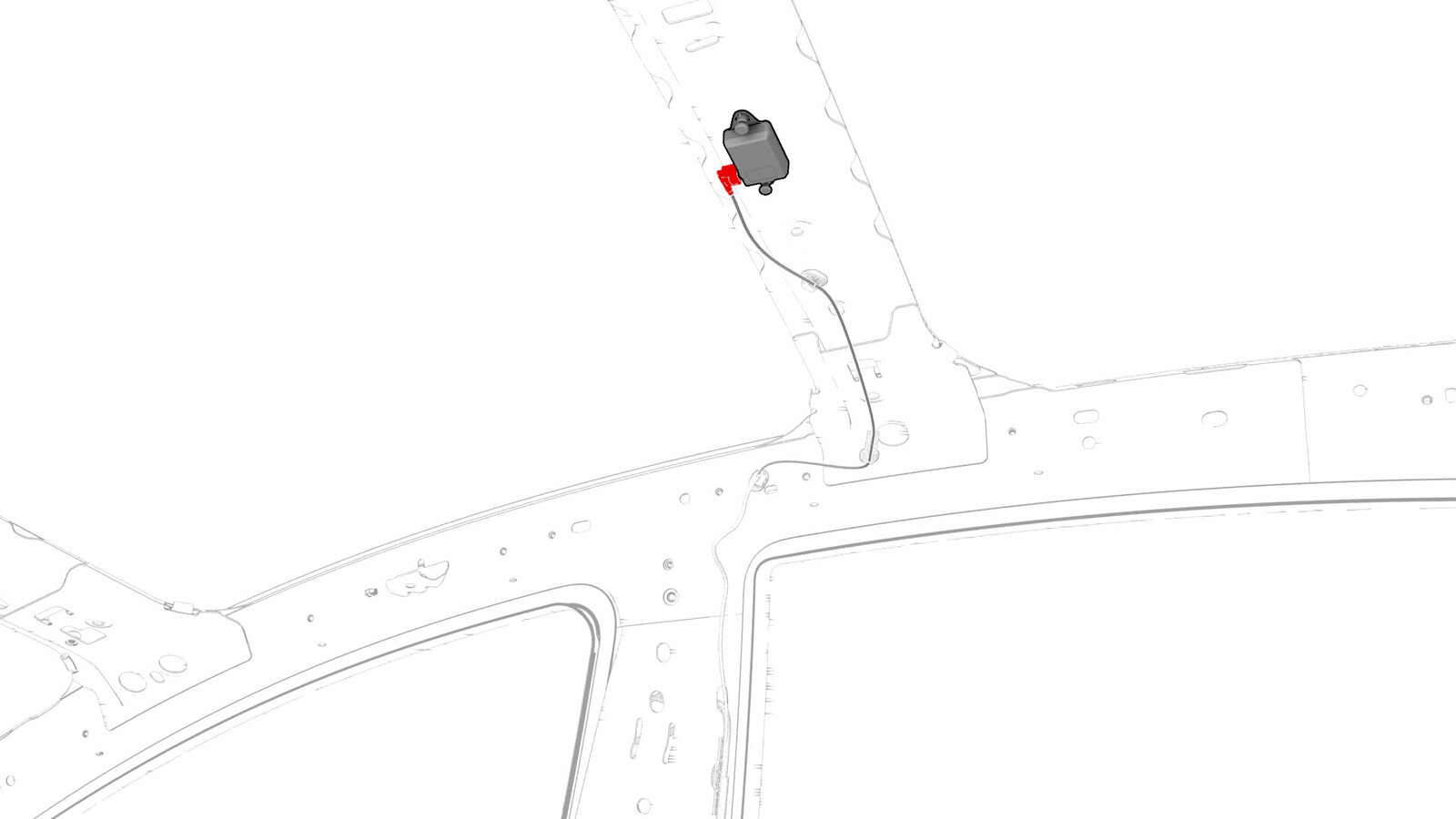

  44. 断开电气线束与 B 柱天线连接器的连接。

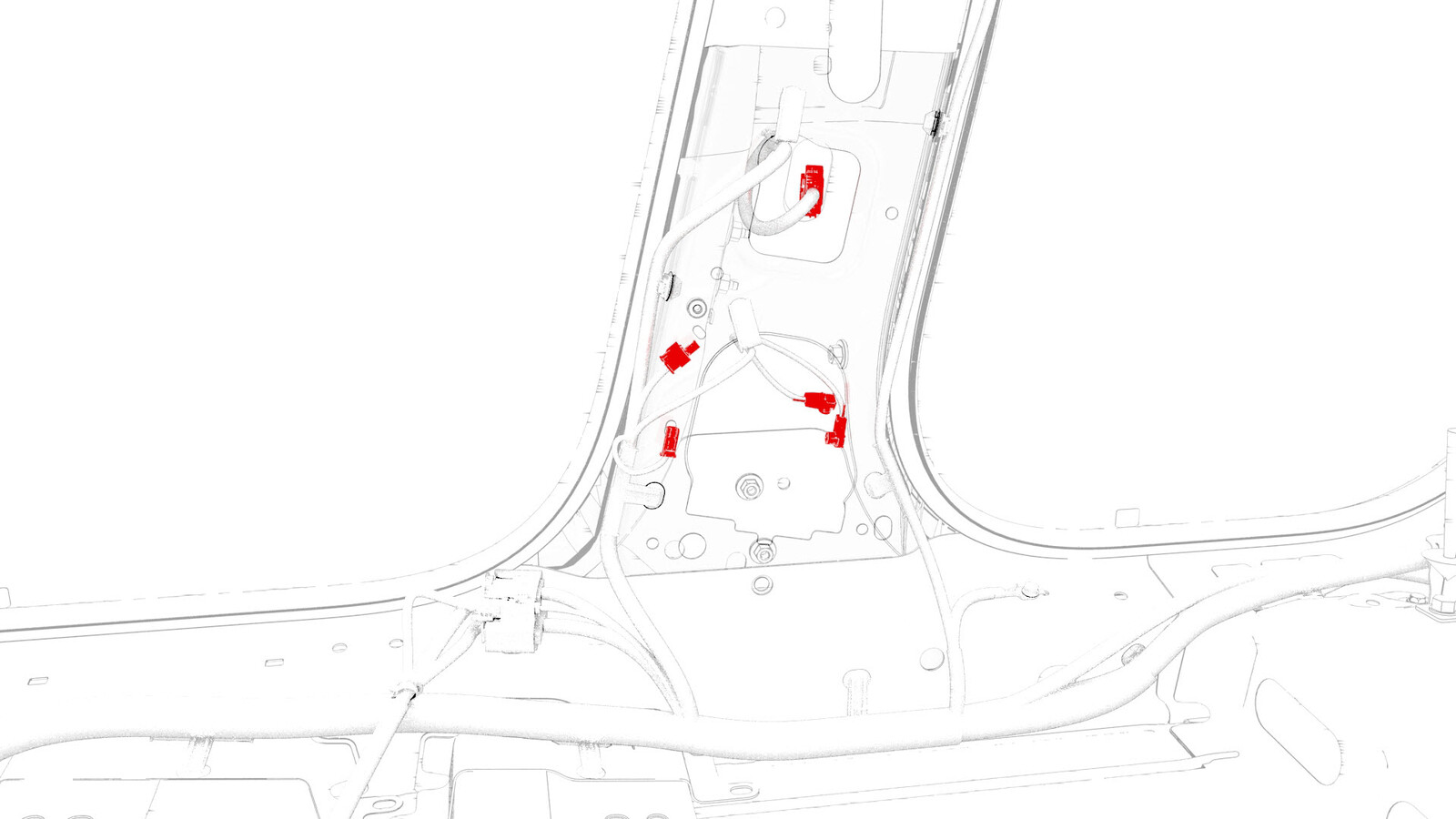

  45. 在 B 柱下部区域，断开电气线束与连接器的连接。

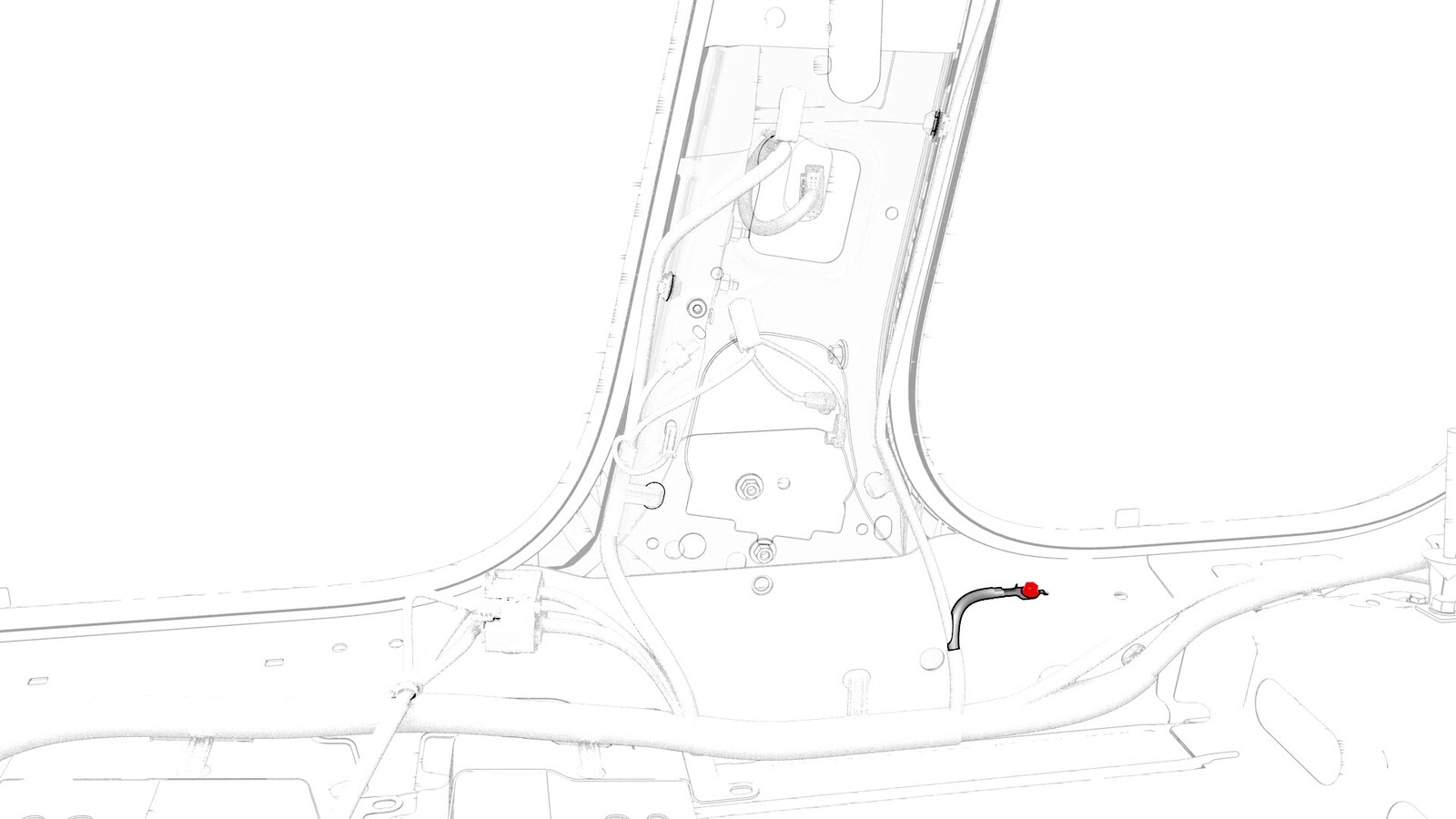

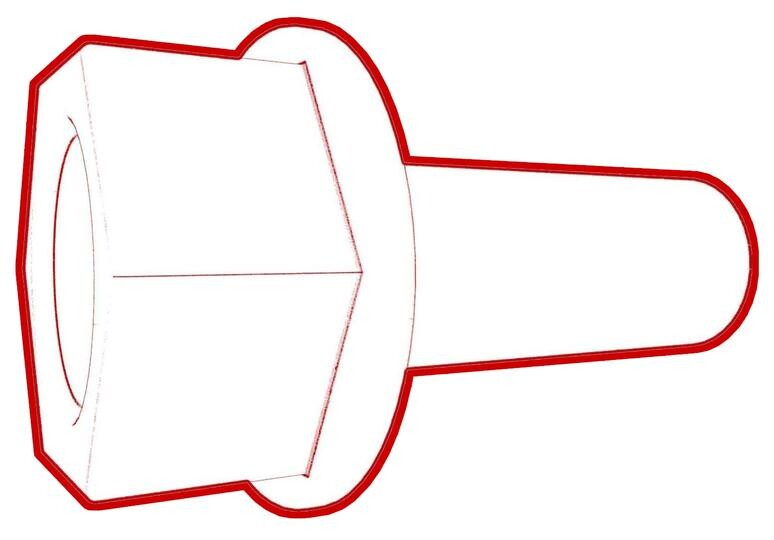

  46. 在 B 柱下部区域，松开并弃用将电气线束接地带固定到车身的螺栓。

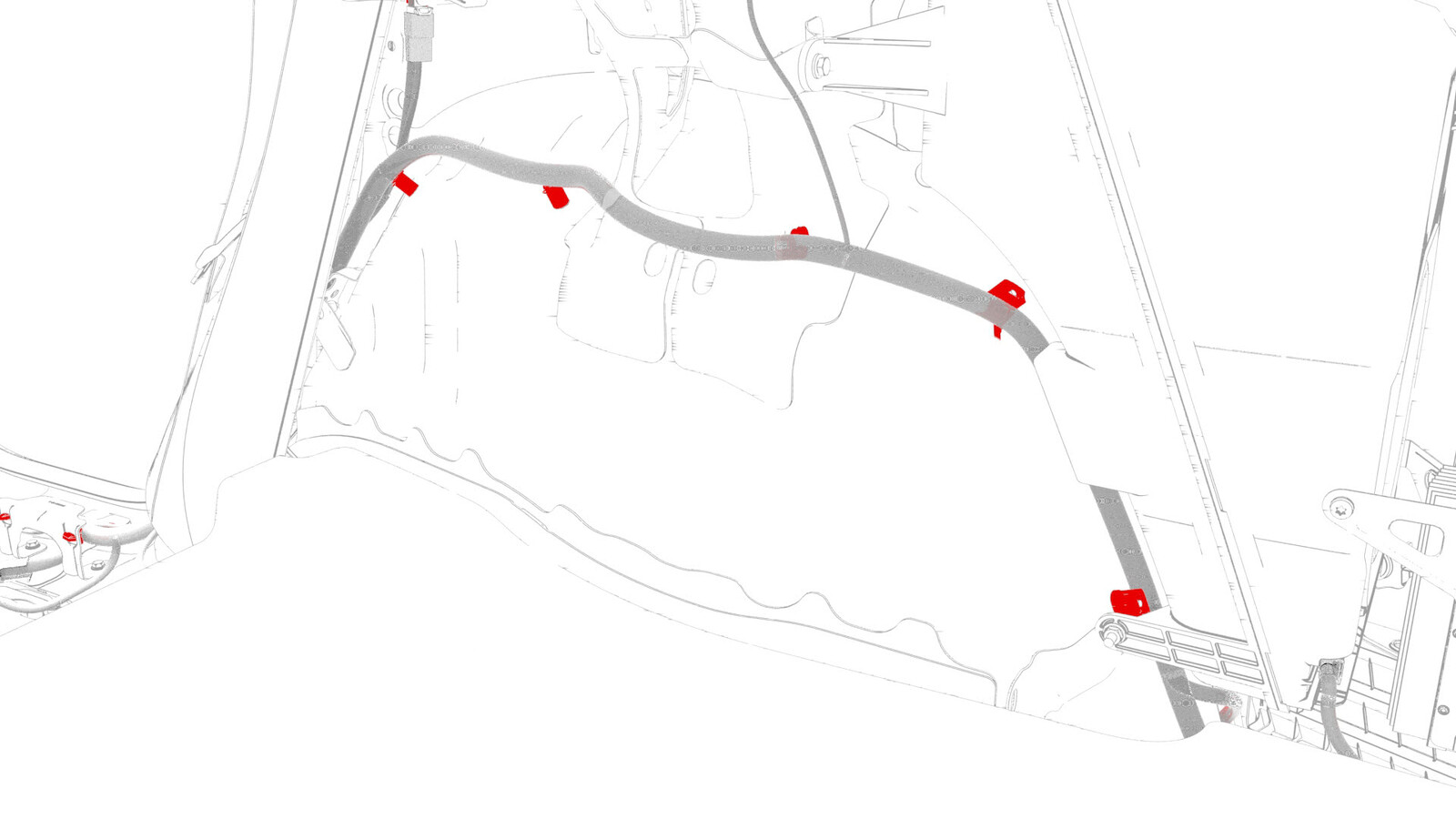

  47. 在 C 柱下部区域，松开将电气线束固定到车身的夹子。
  48. 松开直流-直流直通件处的 12V 正极输出电缆的盖板。

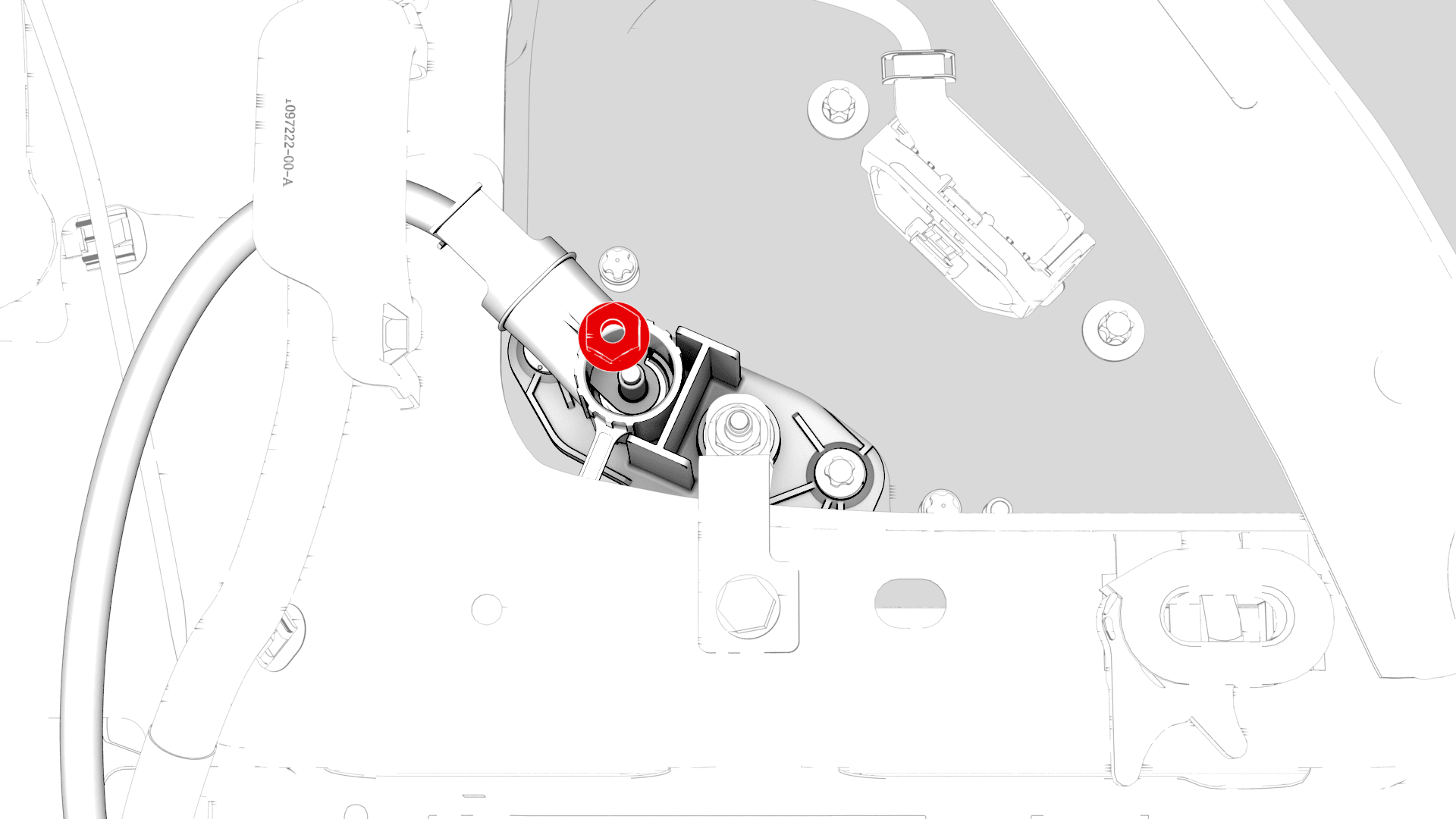

  49. 拆下并弃用将 12V 正极输出电缆固定到直流-直流直通件的螺母，然后从直通件处拆下电缆。
    Informational PurposesAn informational icon, calling your attention
    注
    检查输出电缆末端的橡胶套情况，如果已熔化或损坏，请更换橡胶套。
  50. 断开电气线束与后座椅安全带锁扣连接器、高压电池控制器连接器以及 C 柱气囊传感器连接器的连接。
  51. 在 C 柱区域，松开将电气线束固定到车身的夹子。

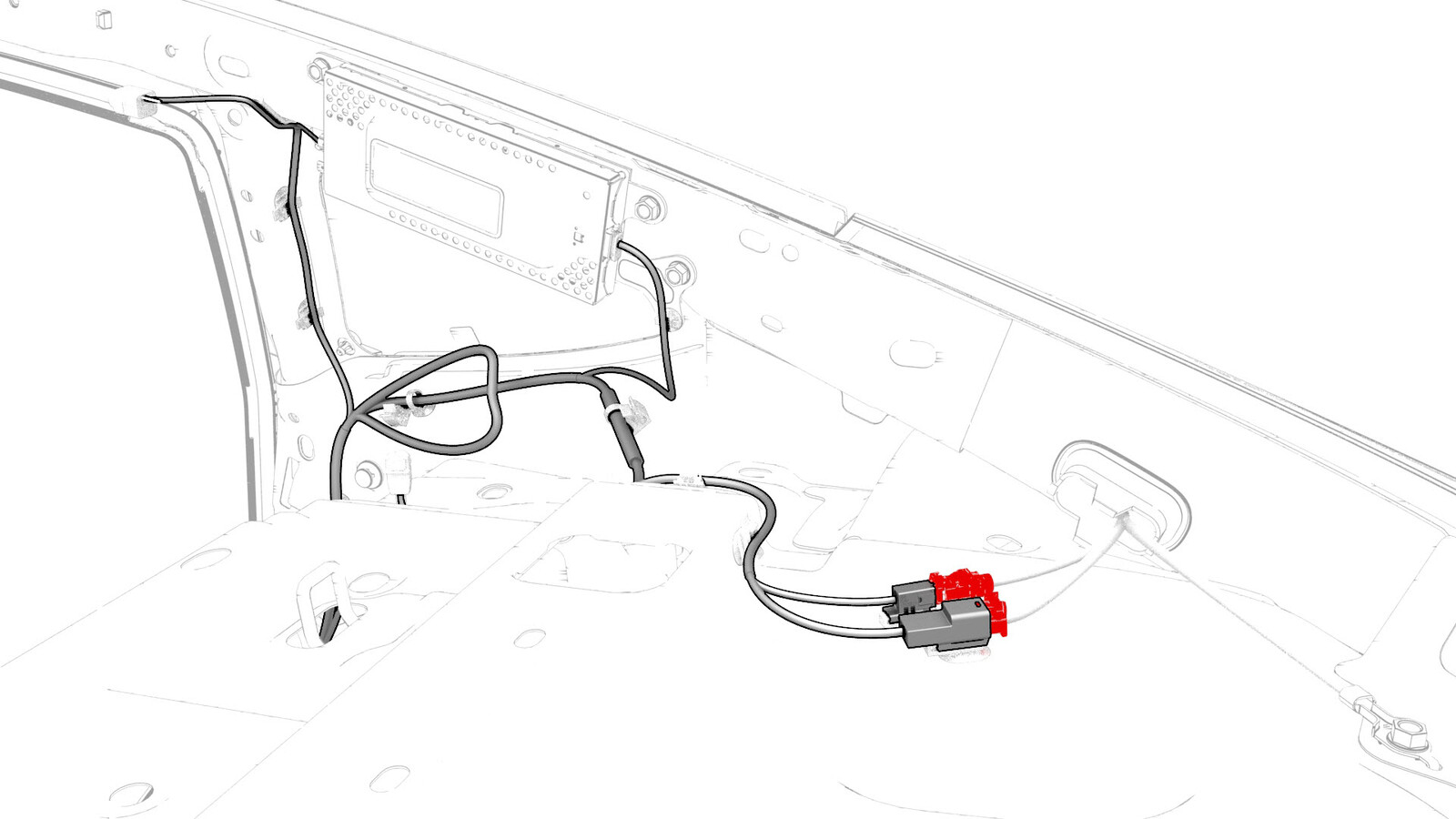

  52. 断开电气线束与杂物盘下方行李箱电气线束连接器的连接。
  53. 断开电气线束与 RH 侧帘气囊连接器、RH 后座椅安全带锁扣连接器以及音频调谐器连接器的连接。
  54. 在行李箱区域的 RH 侧，松开将电气线束固定到车身的夹子。
  55. 在尾灯区域的 RH 侧，松开将电气线束固定到车身的夹子。
  56. 部分关闭全部车门。
  57. 移走止轮块。
  58. 在助手的协助下，将车辆移到举升机上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅限以非常慢的速度，将车辆稳妥地推动一小段距离。
  59. 拆下后饰板。请参阅饰板 - 后（拆卸和安装）。
  60. 在后饰板区域，松开将电气线束固定到车身的夹子。

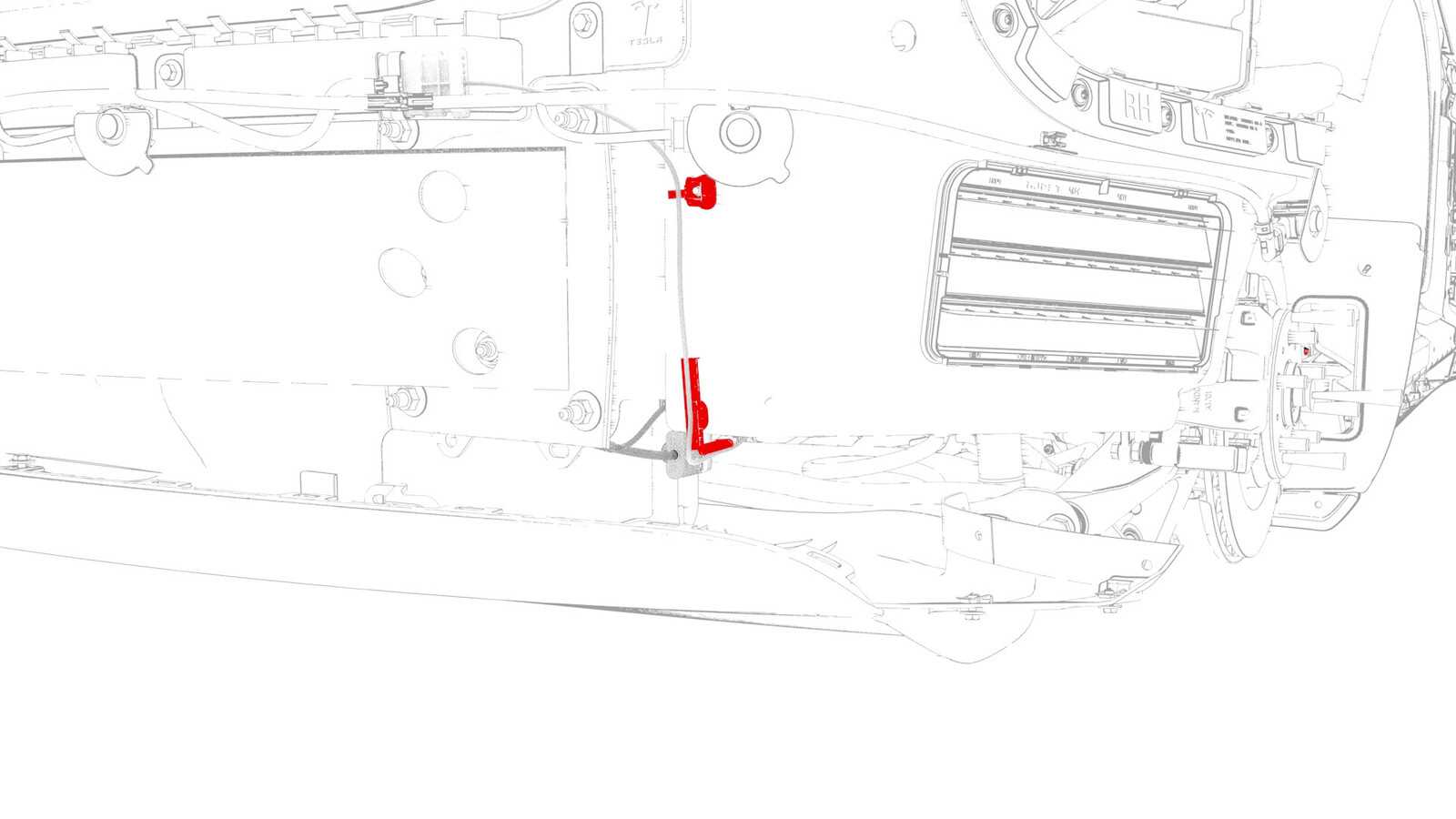

  61. 在后副框架区域，松开将电气线束固定到车身的夹子。

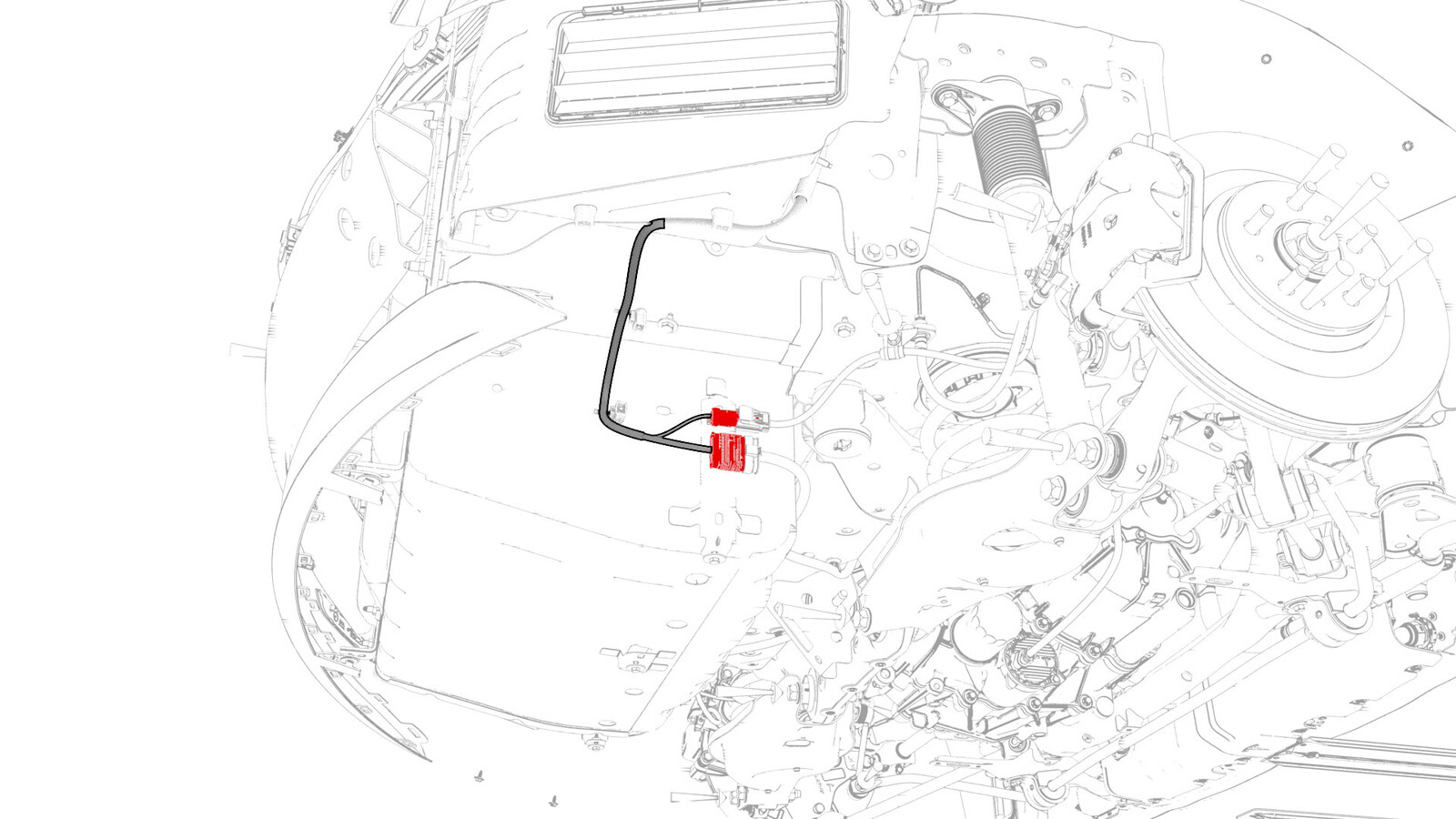

  62. 断开电气线束与后副框架线束连接器和 RH 电子驻车制动连接器的连接。
  63. 将电气线束的后部穿过行李箱隔板的 RH 侧。
  64. 降下车辆。

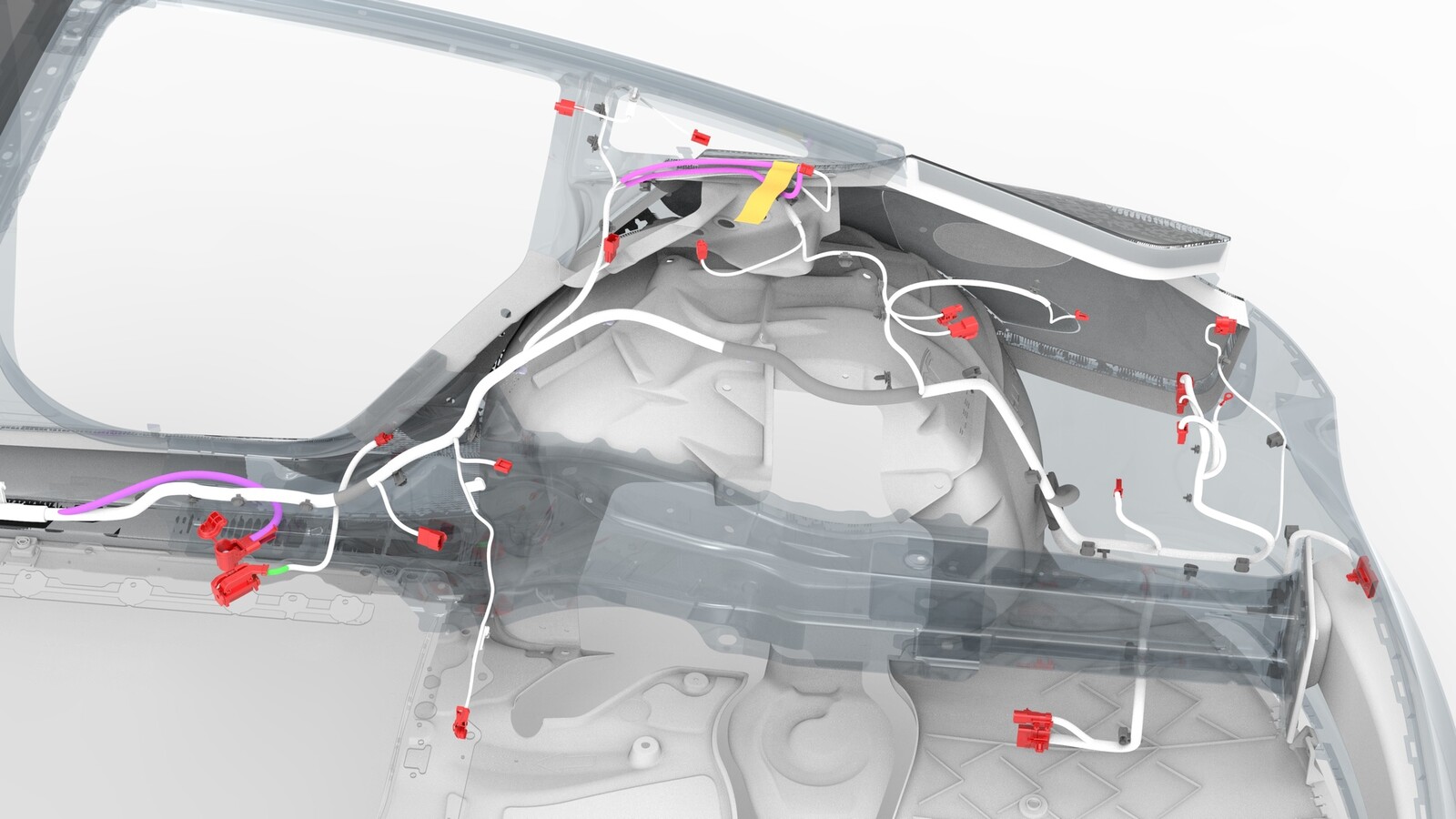

  65. 从车上拆下 RH 车身线束。

安装

  1. 将 RH 车身线束装入车辆。
  2. 部分关闭全部车门。
  3. 升起车辆。
  4. 将电气线束的后部穿过行李箱隔板的 RH 侧移入。
  5. 将电气线束连接到后副框架线束连接器和 RH 电子驻车制动连接器。
  6. 在后副框架区域，紧固将电气线束固定到车身的夹子。
  7. 降下车辆。
  8. 在助手的帮助下，将车辆移下举升机。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅限以非常慢的速度，将车辆稳妥地推动一小段距离。
  9. 放置止轮块。
  10. 打开全部车门。
  11. 在后饰板区域，紧固将电气线束固定到车身的夹子。
  12. 安装后饰板。请参阅饰板 - 后（拆卸和安装）。
  13. 在尾灯区域的 RH 侧，紧固将电气线束固定到车身的夹子。
  14. 在行李箱区域的 RH 侧，紧固将电气线束固定到车身的夹子。
  15. 将电气线束连接到音频调谐器连接器、RH 后座椅安全带锁扣连接器和 RH 侧帘式气囊连接器。
  16. 将电气线束连接到杂物盘下方的行李箱电气线束连接器。
  17. 在 C 柱区域，紧固将电气线束固定到车身的夹子。
  18. 将电气线束连接到 C 柱气囊传感器连接器、高压电池控制器连接器和后座椅安全带锁扣连接器。
  19. 将 12V 正极输出电缆连接到直流-直流直通件，安装新螺母以连接电缆，并在拧紧后，使用绿色油性记号笔对螺母进行标记。
    9 Nm (6.6 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保橡胶套未陷入电缆接线头底部，或被夹在电缆接线头和螺母之间。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保正极输出电缆的位置正确，并且沿正确方向紧贴直流-直流直通件的塑料防旋转边缘。
  20. 更换直流-直流直通件处 12V 正极输出电缆的配电盒罩，然后下压以固定配电盒罩。
  21. 在 C 柱下部区域，紧固将电气线束固定到车身的夹子。
  22. 在 B 柱下部区域，安装新螺栓，将电气线束接地带固定到车身。
    8 Nm (5.9 lbs-ft)
  23. 在 B 柱下部区域，将电气线束连接到连接器。
  24. 将电气线束连接到 B 柱天线连接器。
  25. 在 A 柱和 B 柱区域，紧固将电气线束固定到车身的夹子。
  26. 在副驾位脚部空间区域，安装新螺栓，将电气线束接地带固定到车身。
    8 Nm (5.9 lbs-ft)
  27. 将电气线束连接到车载电脑连接器。
  28. 紧固松开将电气线束固定到车载电脑的夹子。
  29. 将电气线束接地带装到 RH 车身控制器模块上，然后安装将接地带固定到该模块的螺母。
    9 Nm (6.6 lbs-ft)
  30. 将电气线束连接到 RH 车身控制器模块连接器。
  31. 安装顶篷。请参阅顶篷（不带加热泵款）（拆卸和安装）。
  32. 从 LH 侧折起毡毯，然后紧固将毡毯固定到车身的夹子。
  33. 安装 B 柱饰板。请参阅饰板 - B 柱 - LH（拆卸和更换）。
  34. 安装杂物盘饰板。请参阅饰板 - 杂物盘（拆卸和更换）。
  35. 将电气线束连接到 LH 天线放大器连接器。
  36. 将电气线束连接到杂物盘电气线束连接器和调谐器连接器。
  37. 安装右侧 C 柱上部饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
  38. 安装 RH B 柱下部饰板。请参阅饰板 - B 柱 - 下 - LH（拆卸和更换）。
  39. 安装右侧 B 柱上部饰板。请参阅饰板 - B 柱 - 上 - LH（拆卸和更换）。
  40. 安装 RH 后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
  41. 安装第二排 RH 座椅侧承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
  42. 安装左侧 C 柱上部饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
  43. 安装 LH 边梁饰板。请参阅 饰板 - 纵梁 - LH（拆卸和更换）。
  44. 安装左侧 B 柱下部饰板。请参阅饰板 - B 柱 - 下 - LH（拆卸和更换）。
  45. 安装左侧 B 柱上部饰板。请参阅 饰板 - B 柱 - 上 - LH（拆卸和更换）。
  46. 安装左后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
  47. 安装第二排 LH 座椅侧承梁。请参阅 承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
  48. 安装副驾位座椅。请参阅 座椅总成 - 第一排 - LH（拆卸和更换）。
  49. 安装 RH 脚部空间进气槽。请参阅风管 - 脚部空间 - RH（左侧驾驶）（拆卸和更换）。
  50. 安装手套箱。请参阅手套箱 - 有膝部气囊（不带加热泵款）（拆卸和更换）。
  51. 安装副驾位膝部气囊。请参阅气囊 - 膝部 - 副驾位（拆卸和更换）。
  52. 安装右侧 A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  53. 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  54. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  55. 安装将后饰板固定到车身后角的紧固件 (x2)。
  56. 安装 LH 和 RH 尾灯总成。请参阅尾灯 - LH（拆卸和更换）。
  57. 安装重低音扬声器。请参阅重低音扬声器（拆卸和更换）。
  58. 安装 RH 侧后备箱饰板。请参阅饰板 - 侧 - 后备箱 - RH（拆卸和更换）。
  59. 安装 LH 侧后备箱饰板。请参阅饰板 - 侧 - 后备箱 - LH（拆卸和更换）。
  60. 安装后备箱底板饰板。请参阅饰板 - 底板 - 后备箱（拆卸和更换）。
  61. 安装行李箱 LH 和 RH 止动件。
  62. 安装第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  63. 关闭行李箱。
  64. 移走止轮块。
  65. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
