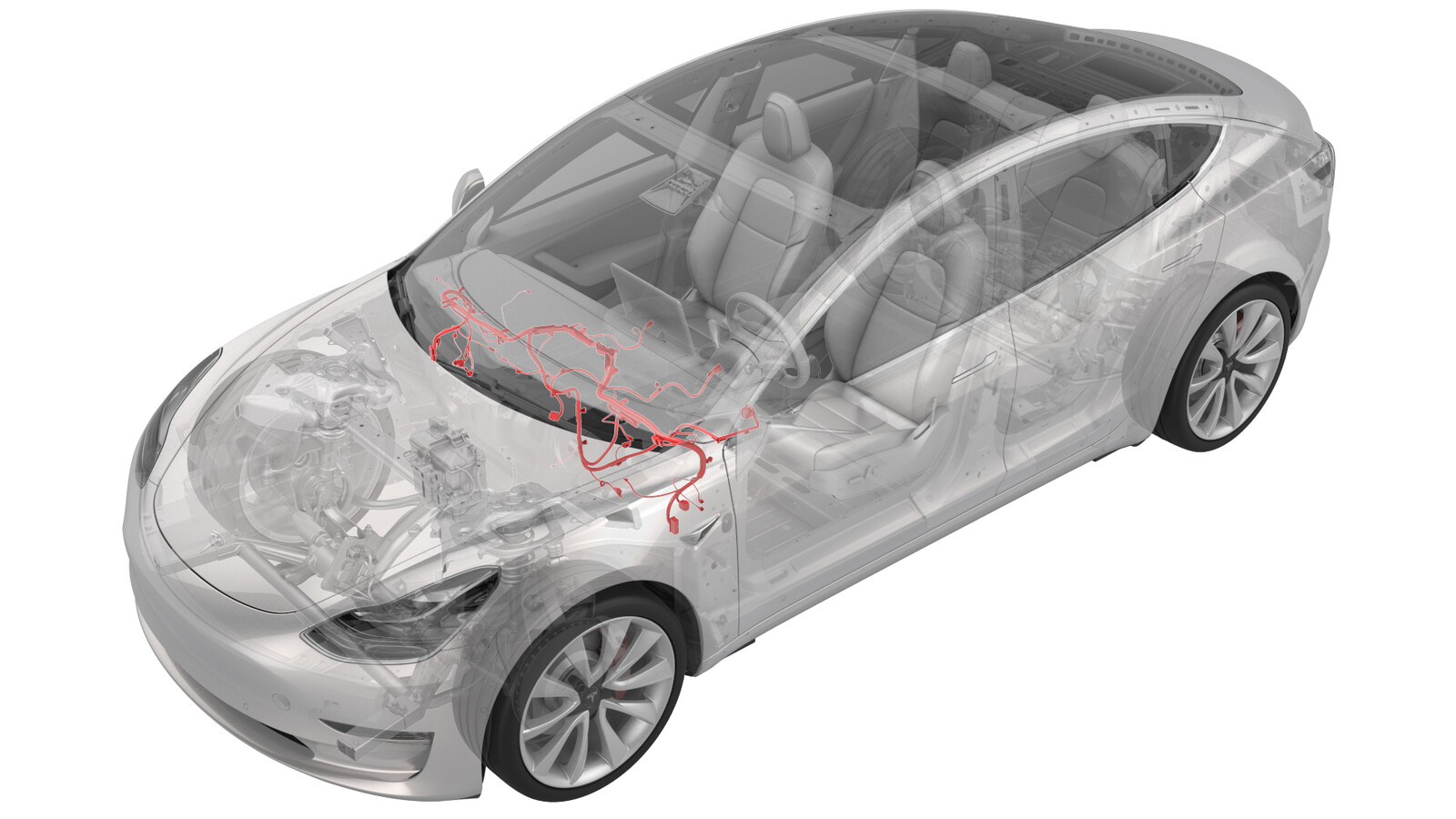

线束 - 仪表板（左侧驾驶）（拆卸和更换）

校正代码 17100602 2.16 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 2 月 23 日：根据最新验证删除了拆卸和安装前排座椅的步骤。

拆卸

  1. 打开所有车门，降下所有车窗。
  2. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。

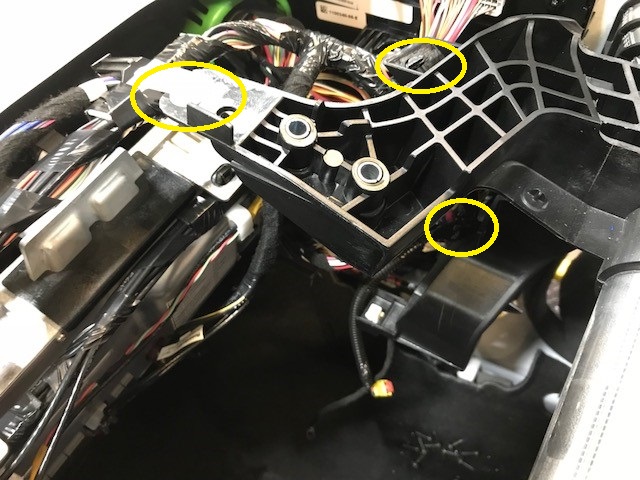

  3. 拆卸仪表板支架总成。请参阅仪表板支架（拆卸和安装）。
  4. 拆卸左侧气波管道。请参阅管道 - 气波 - LH（左侧驾驶）（不带加热泵款）（拆卸和更换）。

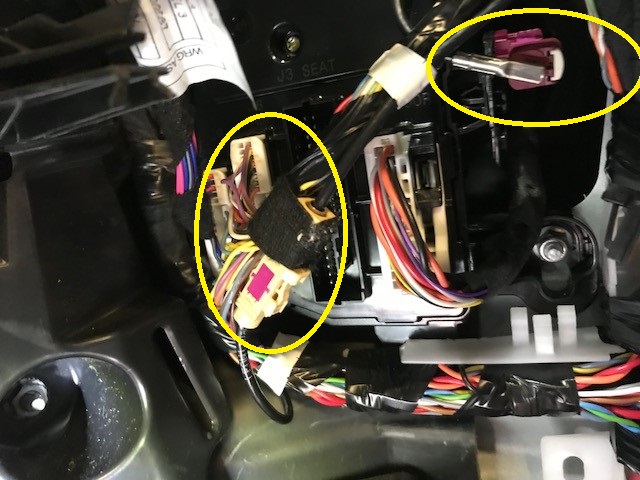

  5. 从左侧控制器区域断开仪表板线束连接器（4 个）。

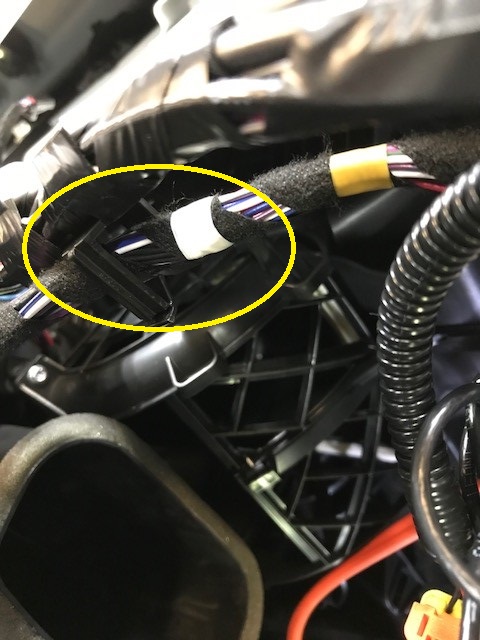

  6. 从仪表板上靠近左侧控制器的位置拆下线束夹。

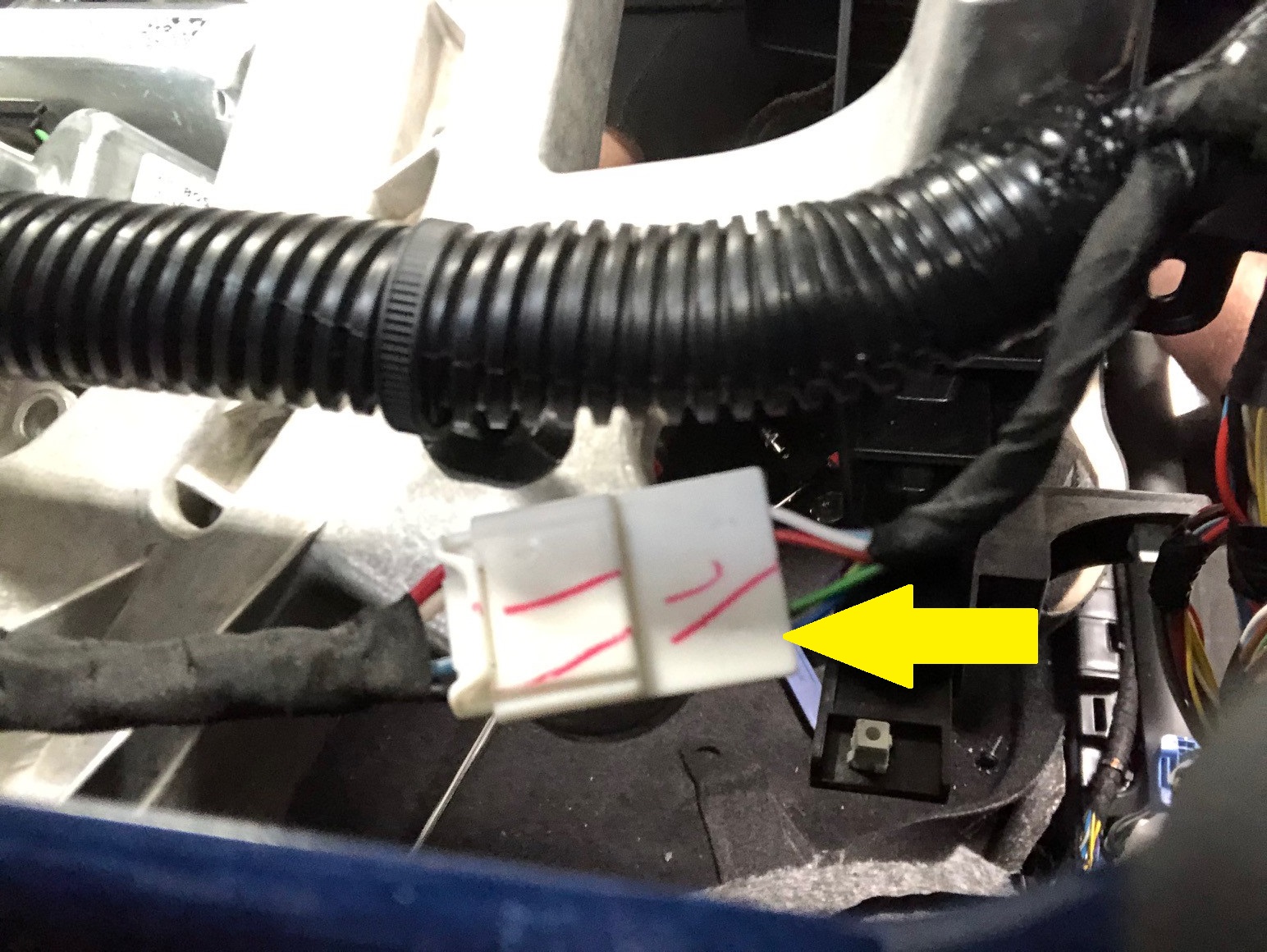

  7. 将电气连接器从电子转向柱上断开。

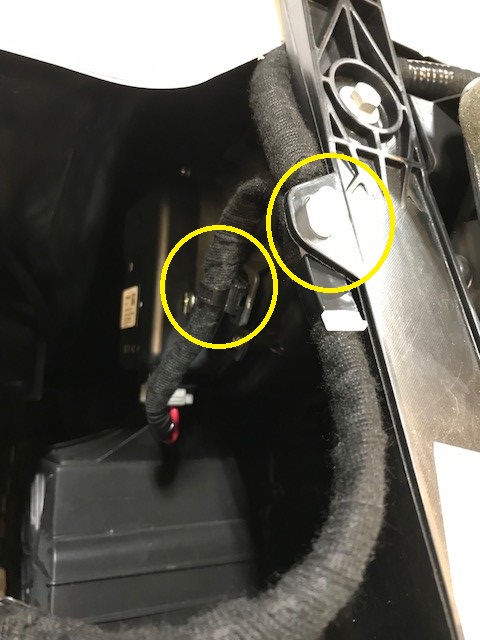

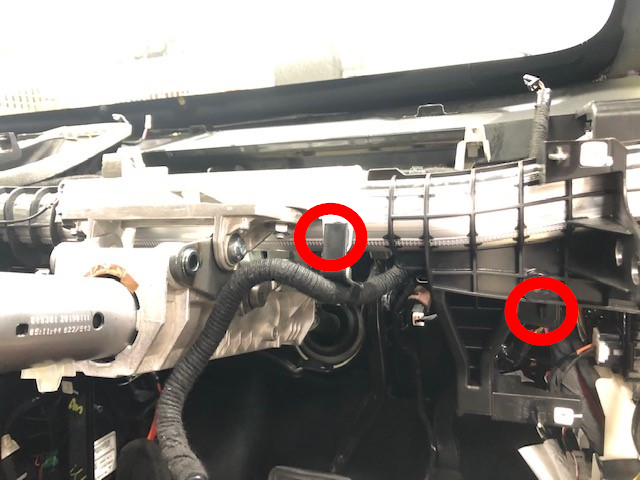

  8. 从转向柱上松开线束夹（4 个）。
  9. 松开横梁上的鼓风机电机线束夹（2 个）。

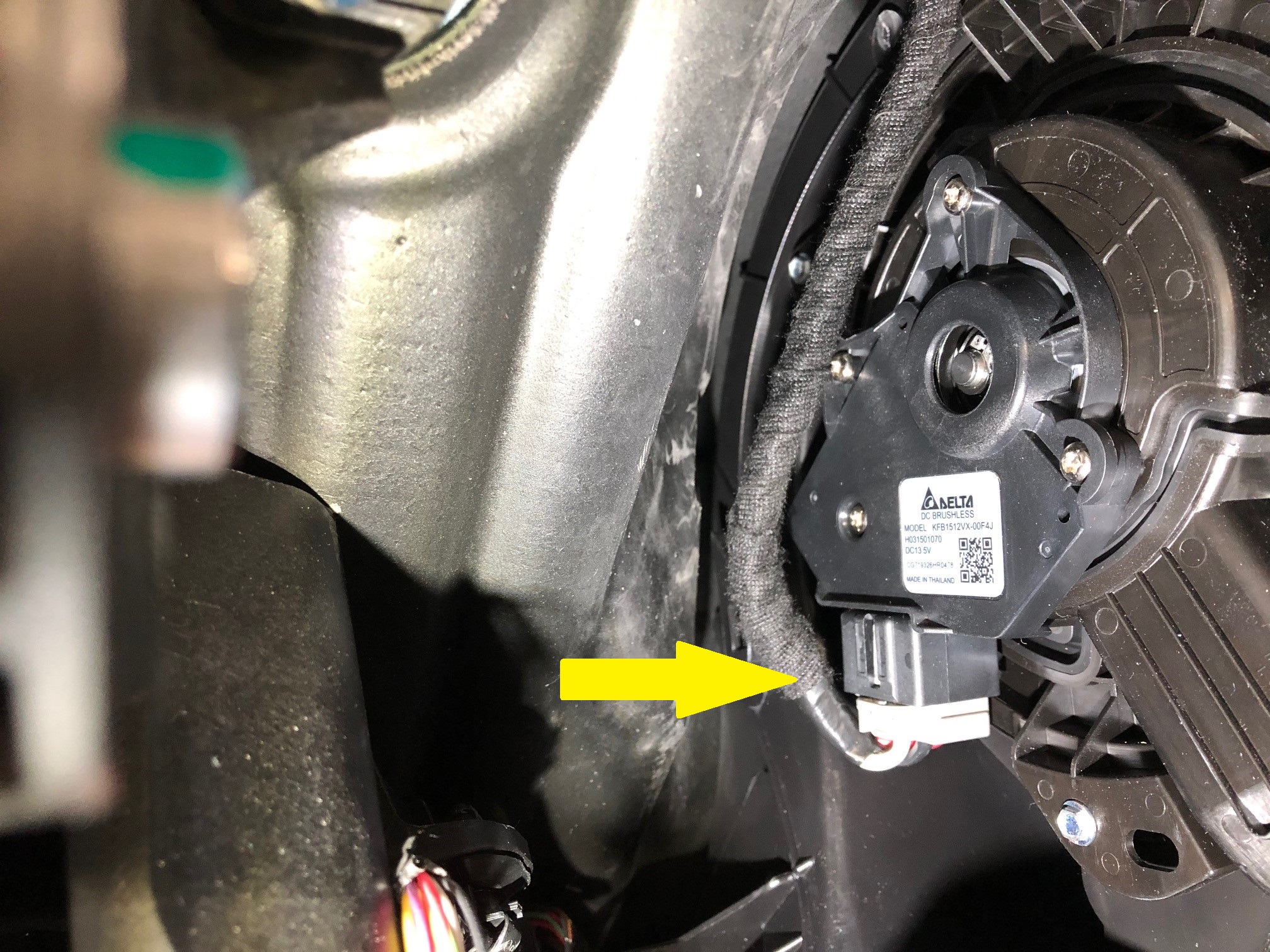

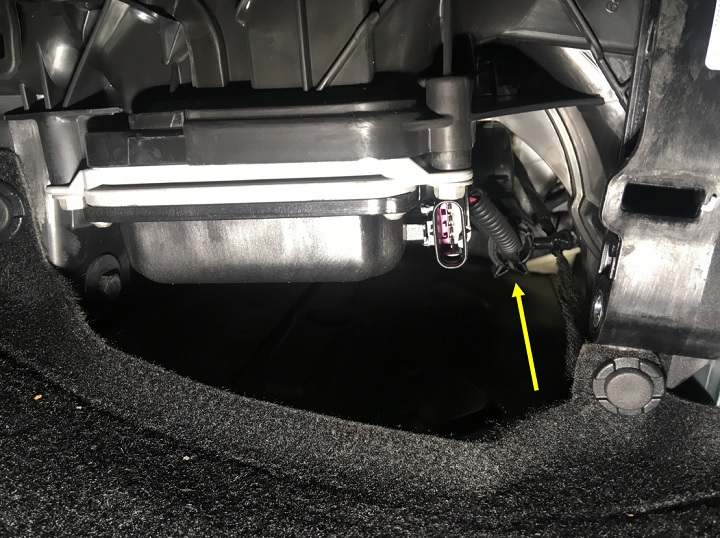

  10. 断开鼓风机电机电气连接器。

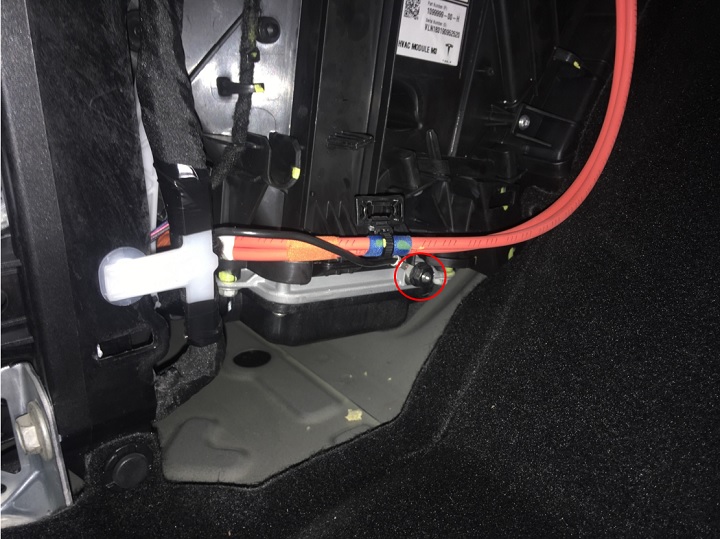

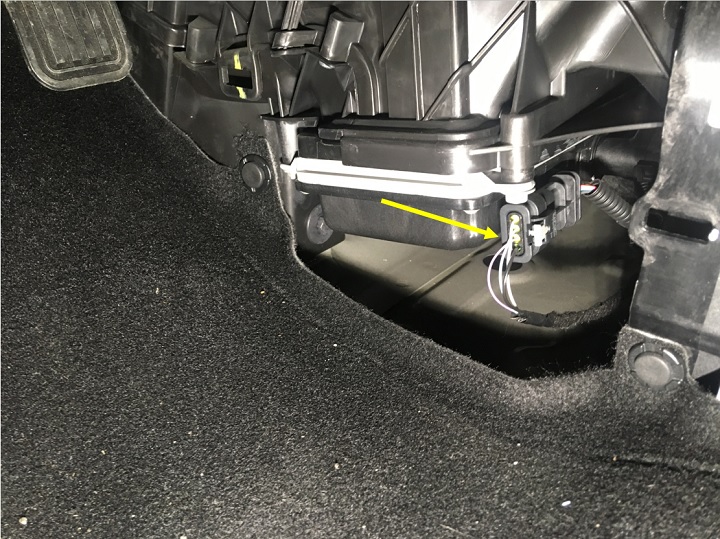

  11. 从位于左下侧的正温度系数加热器上断开连接器。
  12. 从 U 型夹上松开正温度系数加热器线束。

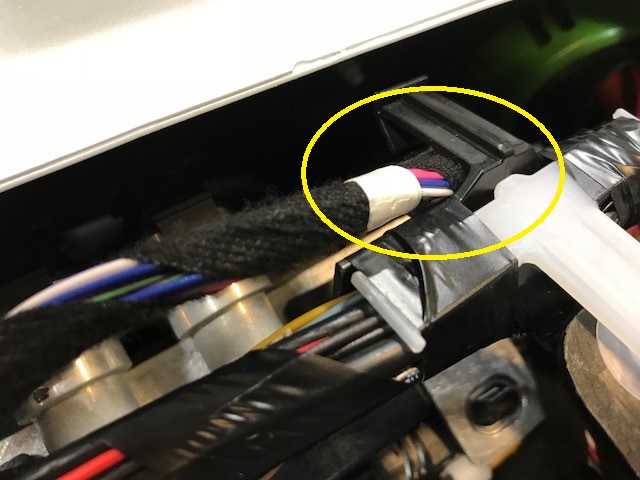

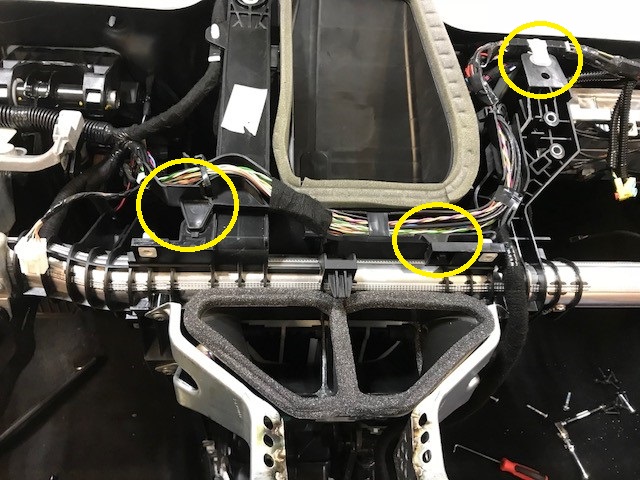

  13. 拆卸横梁顶部的仪表板线束夹（3 个）和线束固定件，然后松开仪表板线束上的 HVAC 线束。

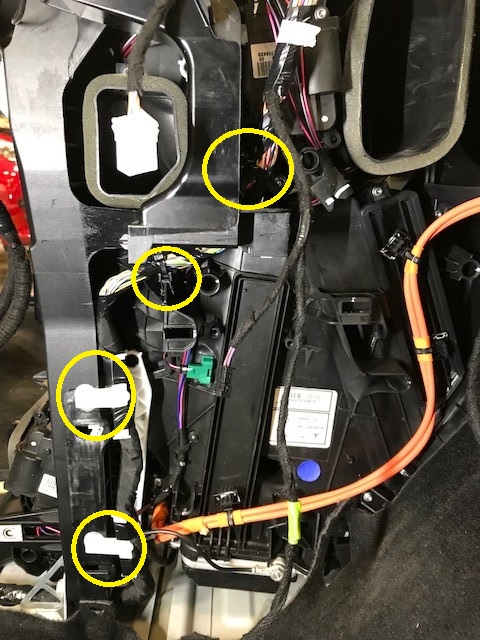

  14. 松开将仪表板线束固定到 HVAC 总成右侧的夹子（4 个）。
  15. 拆卸将仪表板线束接地带固定到正温度系数加热器的螺母。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
  16. 从正温度系数加热器上拆下仪表板线束接地带，然后将接地线置于一旁以便检修。

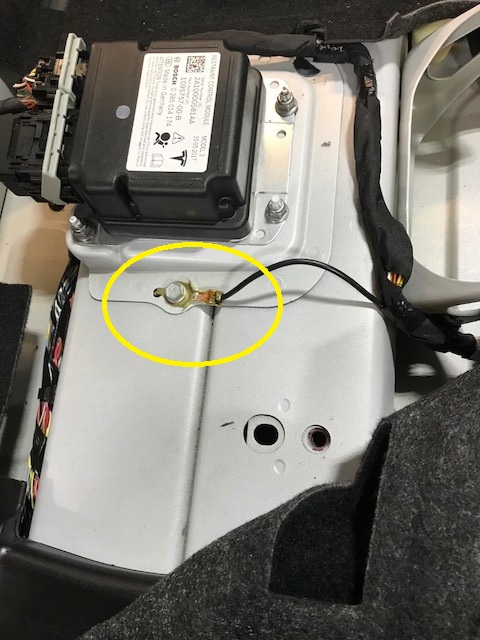

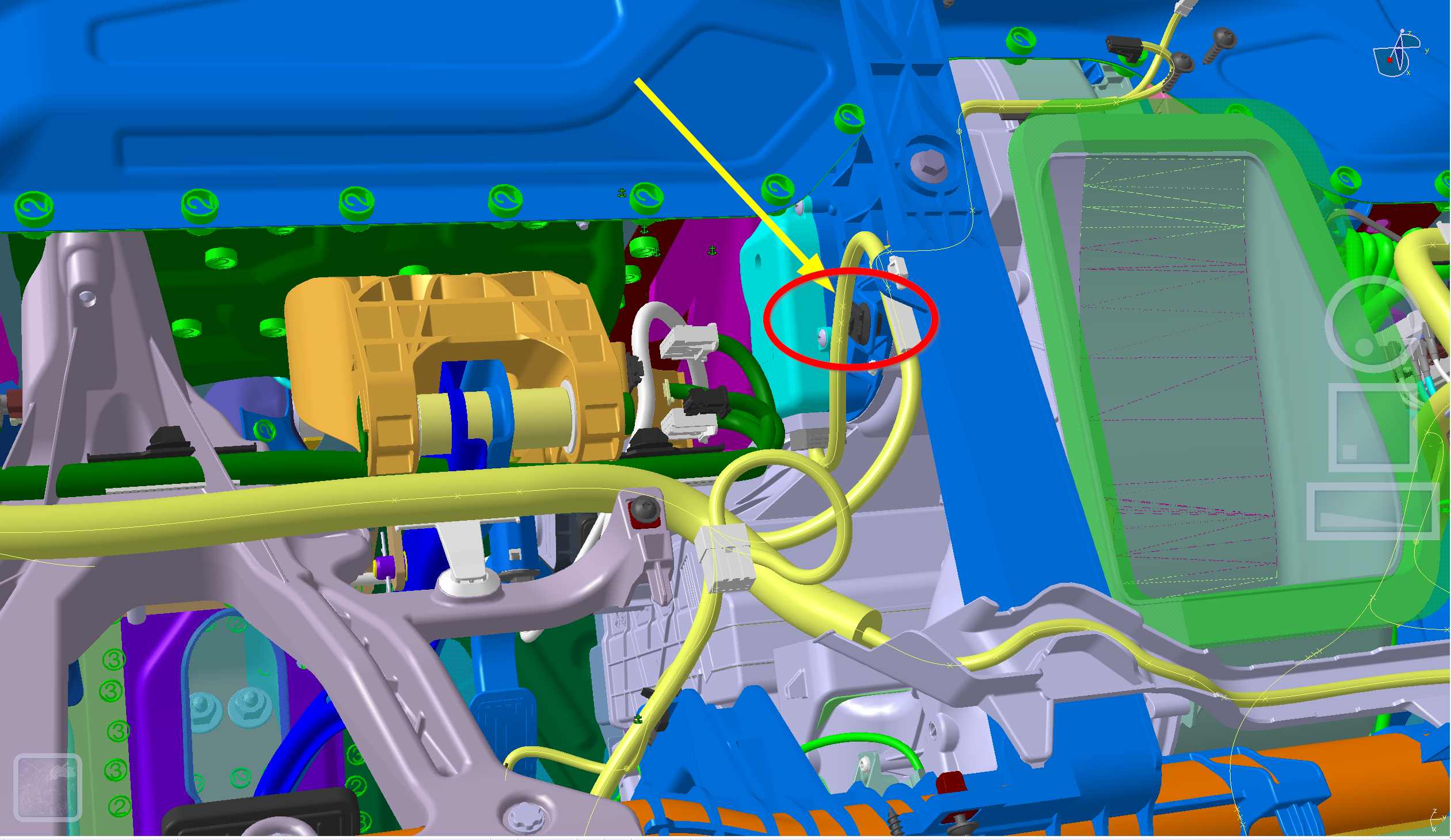

  17. 拆下将仪表板线束接地固定到车身的螺栓。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    检查螺栓：如果是自攻型三角螺栓 (1128269-11-A)，则弃用。如果是普通螺栓 (1128269-00-A)，则可以重复使用。
    提示： 推荐使用以下工具：
    • 10 毫米套筒

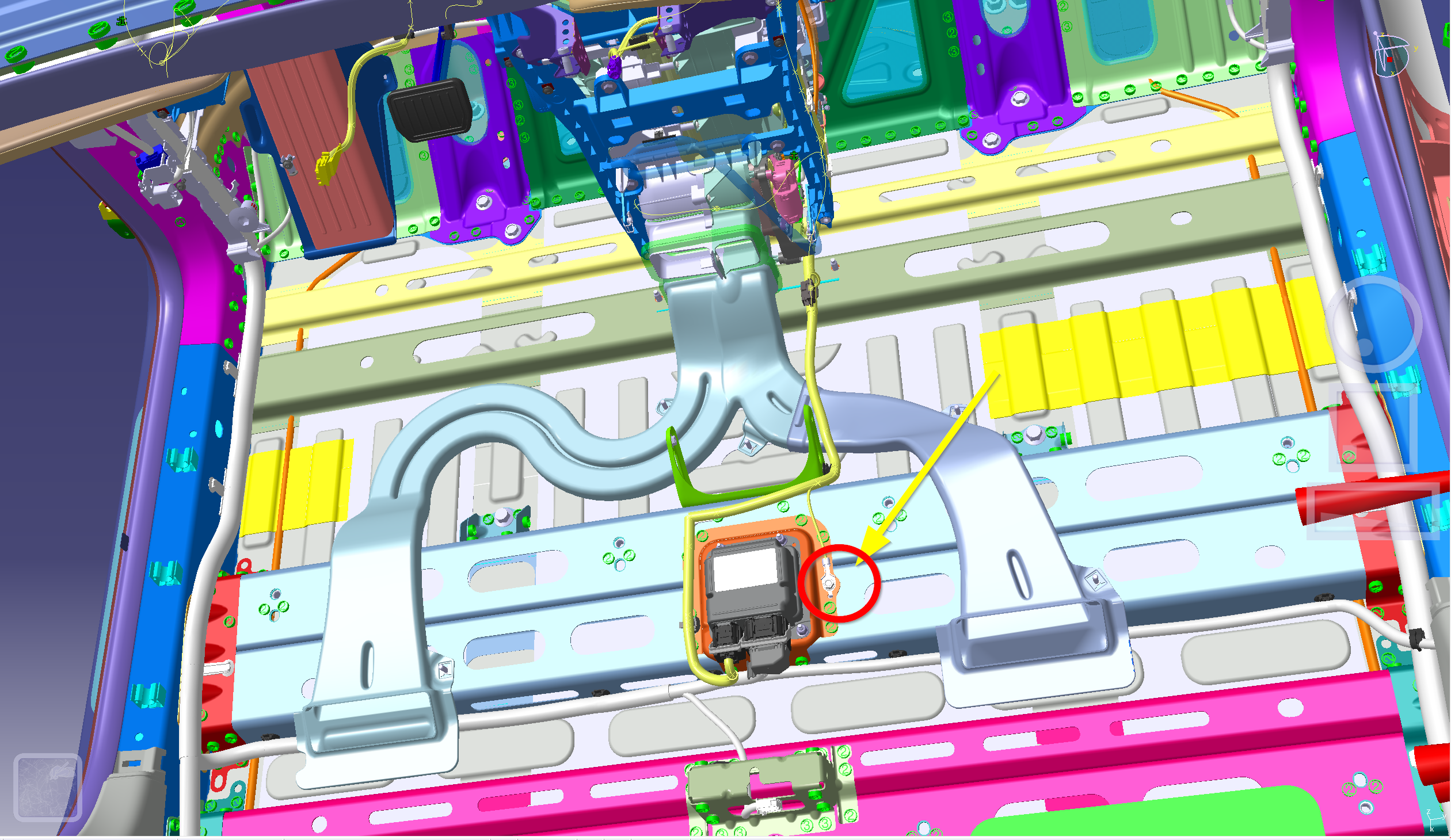

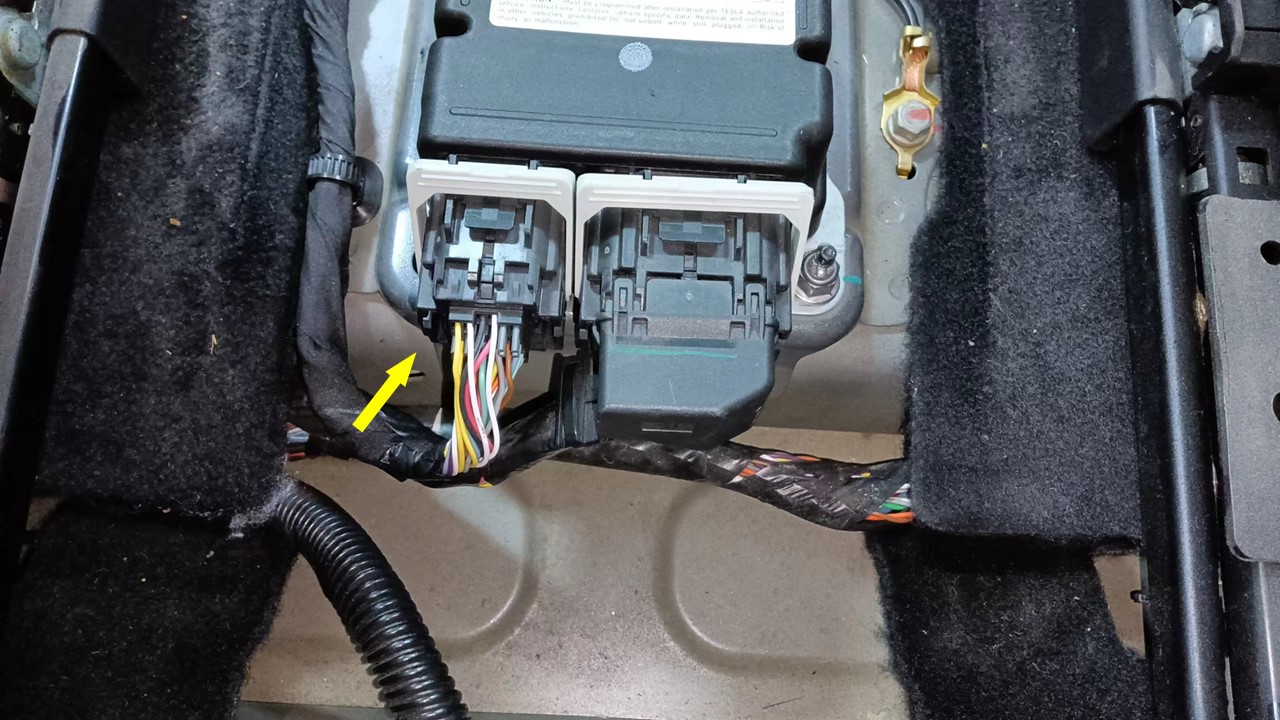

  18. 断开仪表板线束连接器与 RCM 的连接。

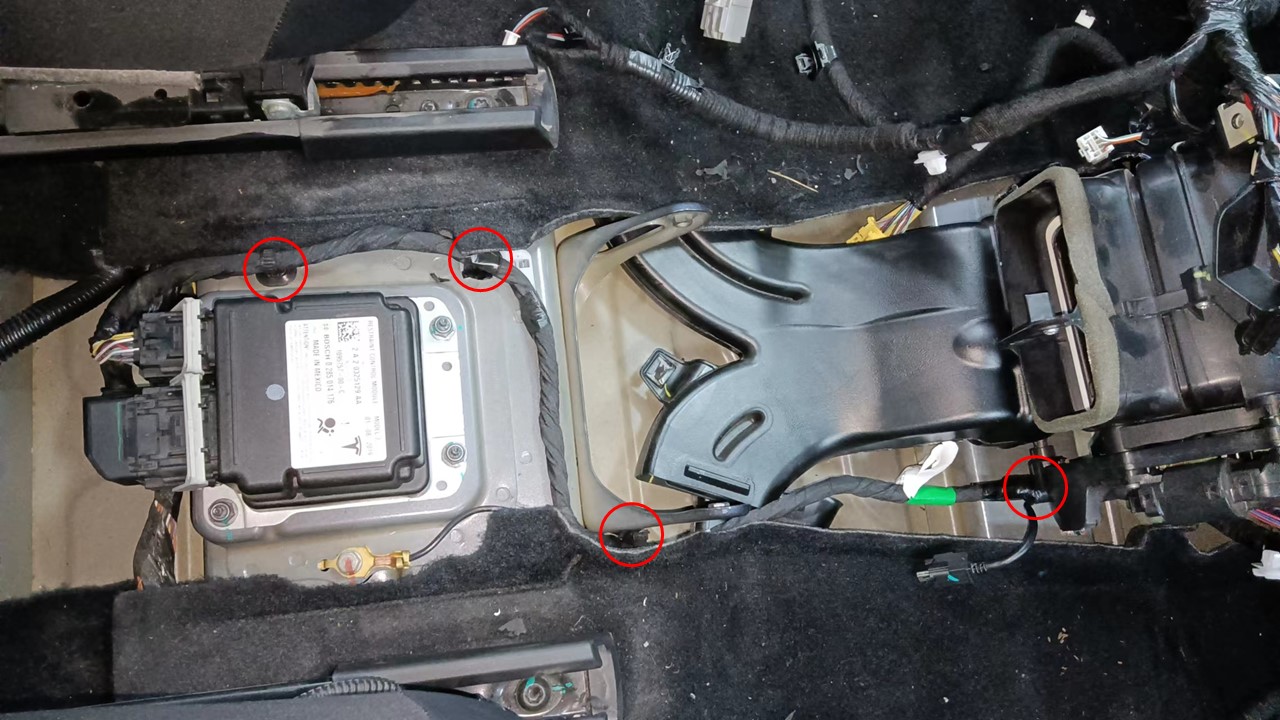

  19. 从车身上松开仪表板线束夹（4 个）。
  20. 松开横梁右侧的仪表板线束夹（3 个），然后松开仪表板线束上的 HVAC 线束。
  21. 从车载电脑上断开仪表板线束连接器（4 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    非欧盟车辆有 3 个连接器。

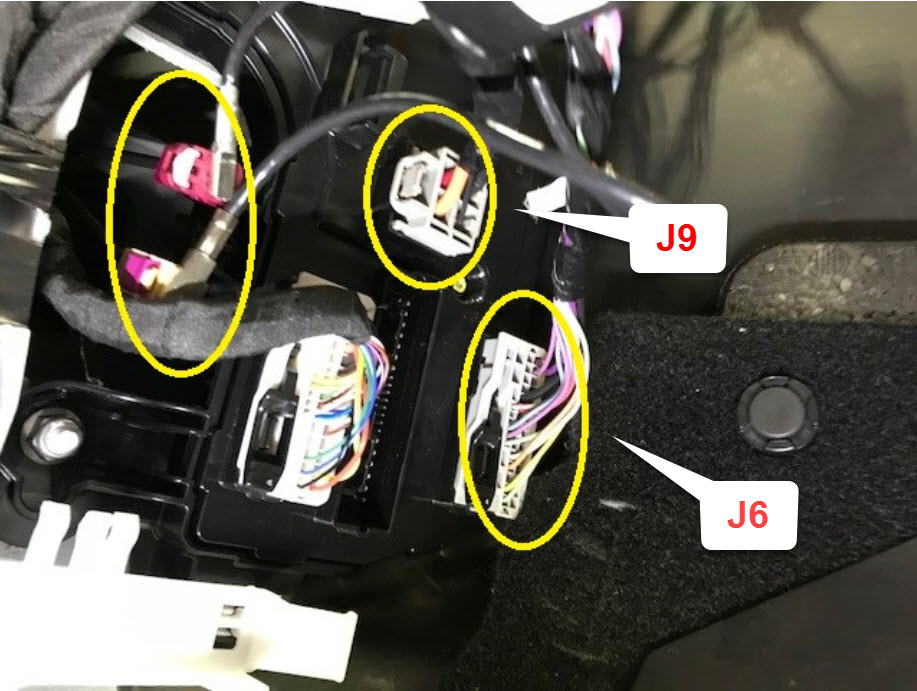

  22. 从右侧控制器区域断开仪表板线束连接器（4 个）。
  23. 拆卸将右侧横梁支架固定到横梁的螺栓。
    25 Nm (18.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒

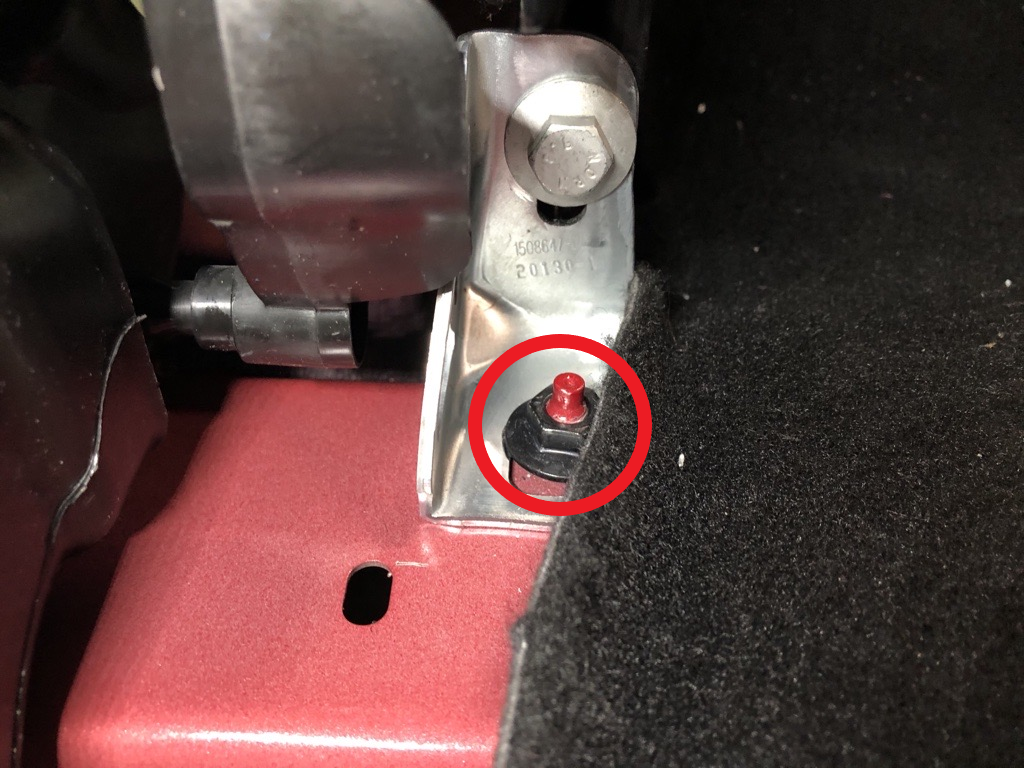

  24. 拆卸将右侧横梁支架固定到车身的螺母。
    25 Nm (18.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
  25. 将右侧横梁支架从车辆上拆下。

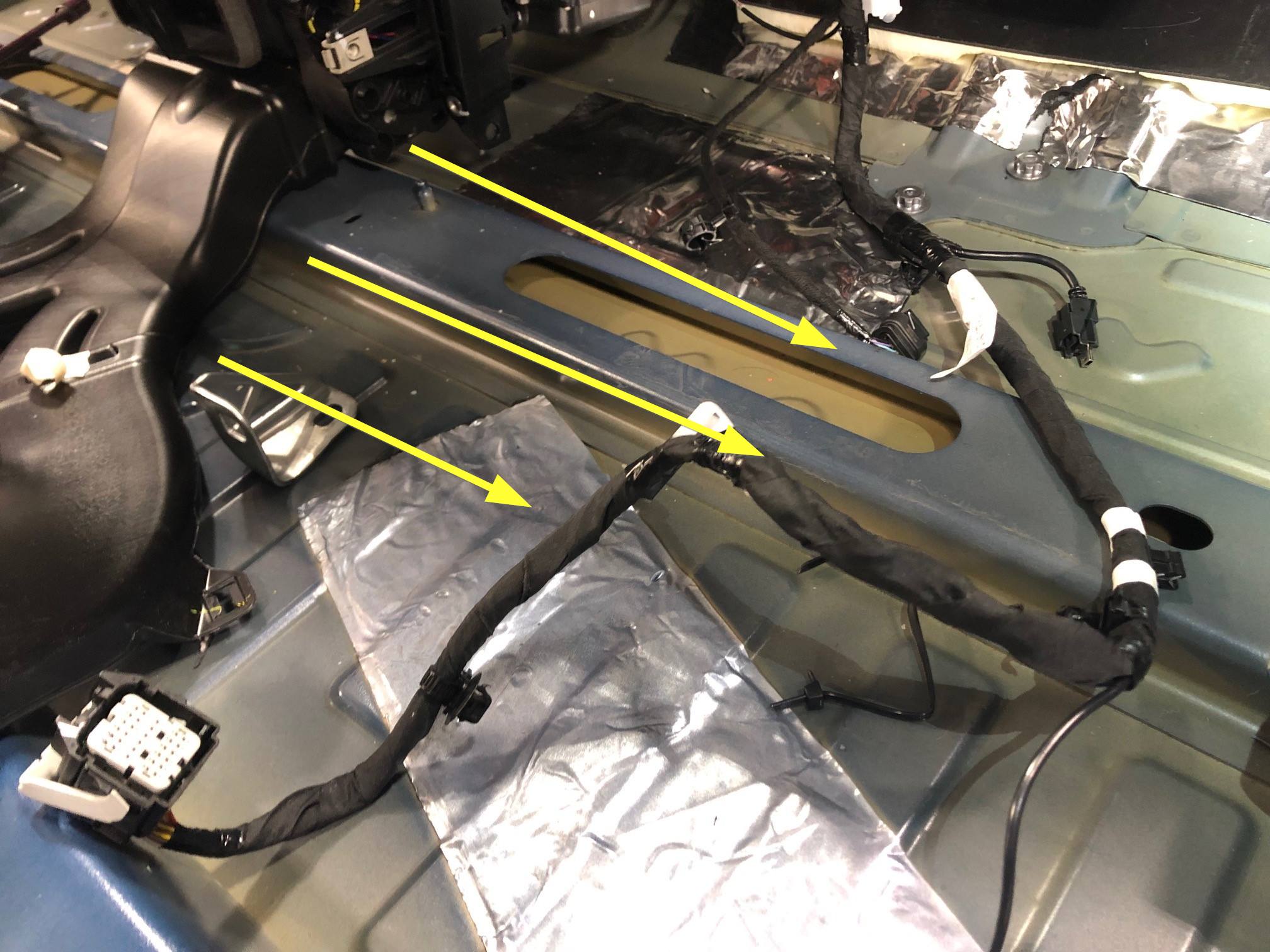

  26. 将仪表板线束从中控台区域拆下，然后将其移至一旁。
  27. 将仪表板线束从横梁上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    记下线束布线方式以便安装。

安装

  1. 将仪表板线束放入横梁。
    Informational PurposesAn informational icon, calling your attention
    注
    记下线束布线方式以便安装。
  2. 将仪表板线束安装到中控台区域。
  3. 将右侧横梁支架放入车中。
  4. 安装将右侧横梁支架固定到车身的螺母。
    25 Nm (18.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
  5. 安装将右侧横梁支架固定到横梁的螺栓。
    25 Nm (18.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
  6. 将仪表板线束连接器（3 个）连接到右侧控制器区域。
  7. 将仪表板线束连接器（4 个）连接到车载电脑。
    Informational PurposesAn informational icon, calling your attention
    注
    非欧盟车辆有 3 个连接器。
  8. 将仪表板线束夹（3 个）安装到横梁右侧，然后将 HVAC 线束固定到仪表板线束。
  9. 将仪表板线束夹（4 个）安装到车身上。
  10. 将仪表板线束连接器连接到 RCM。
  11. 安装将仪表板线束接地固定到车身的螺栓。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    检查螺栓：如果是自攻型三角螺栓 (1128269-11-A)，则弃用。如果是普通螺栓 (1128269-00-A)，则可以重复使用。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
  12. 将仪表板线束接地带放置到正温度系数加热器上。
  13. 安装将仪表板线束接地带固定到正温度系数加热器的螺母。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
  14. 安装将仪表板线束固定到 HVAC 总成右侧的夹子（4 个）。
  15. 将仪表板线束夹（3 个）和线束固定器安装到横梁顶部，然后将 HVAC 线束固定到仪表板线束。
  16. 将正温度系数加热器线束固定到 U 型夹上。
  17. 将连接器连接到左下侧的正温度系数加热器。
  18. 连接鼓风机电机电气连接器。
  19. 将鼓风机电机线束夹（2 个）安装到横梁上。
  20. 将线束夹（4 个）安装到转向柱上。
  21. 将电气连接器连接到电子转向柱上。
  22. 将线束夹安装到仪表板上靠近左侧控制器的位置。
  23. 将仪表板线束连接器（4 个）连接到左侧控制器区域。
  24. 安装左侧气波管道。请参阅管道 - 气波 - LH（左侧驾驶）（不带加热泵款）（拆卸和更换）。
  25. 安装仪表板支架总成。请参阅仪表板支架（拆卸和安装）。
  26. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  27. 升起所有车窗，关闭所有车门。
