车载电脑（右侧驾驶）（拆卸和安装）

校正代码 21151101 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

此程序需要使用专用工具：
  • 1119171-00-A 车载电脑冷却液端口堵头
  • 1065131-00-A 电池冷却液排放和加注套件
  • 1473522-00-A 计算机清理适配器套件, Model 3
  • 1135762-00-A 冷却软管维修堵头套件，Model 3

拆卸

  1. 打开所有车门和车窗。
    Informational PurposesAn informational icon, calling your attention
    注
    锁上后车门，防止意外关闭。
  2. 拆下驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  3. 拆下暖通空调 (HVAC) 气室外侧风管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外（拆卸和更换）。
  4. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  5. 拆下前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  6. 将左侧座椅向后移动。
  7. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  8. 拆下左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  9. 拆下左侧脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（右侧驾驶）（拆卸和更换）。
  10. 松开将中控台左侧面板处地毯固定到中控台的卡子（10 个），然后拆下中控台左侧面板处地毯。
  11. 拆下将左前主地毯固定到车辆的卡子（2 个），然后将主地毯折叠至一旁，以便操作。
  12. 在车载电脑冷却液软管下方放置吸收性材料，以收集溢出的冷却液。
  13. 松开连接到车载电脑的冷却液软管上的卡子，断开冷却液软管与车载电脑的连接，然后在车载电脑冷却液软管接头上安装车载电脑冷却液端口塞。
  14. 拆下并弃用将车载电脑固定到车身的螺母。

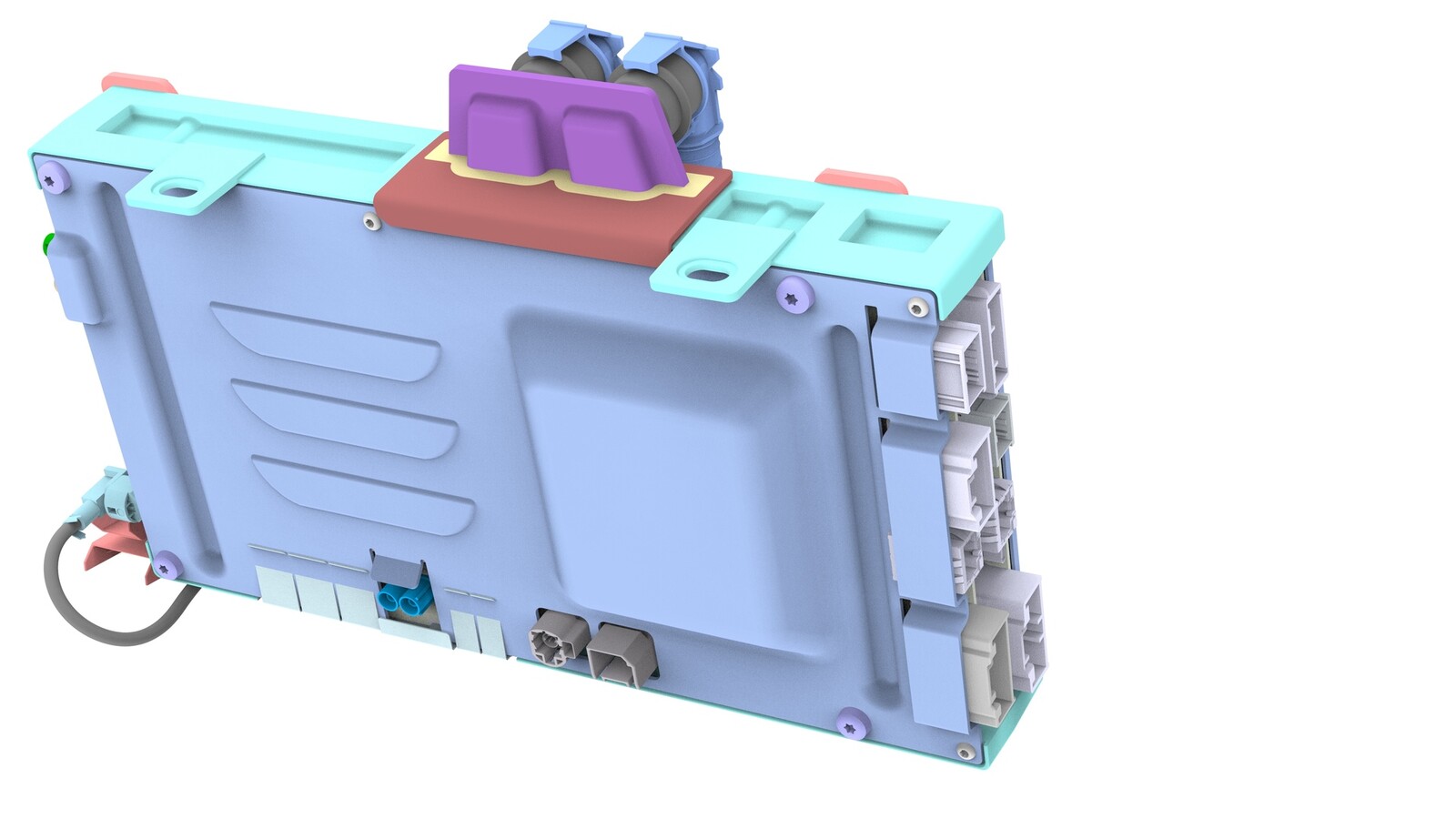

    图 1. 图示为左侧驾驶，右侧驾驶类似
  15. 在车辆内部的车载电脑下方放置吸收性材料，以收集溢出的冷却液。
  16. 拆下将接地线固定到车载电脑的左下部螺栓和螺母。
  17. 佩戴抗静电腕带，将腕带连接到一处车身接地点。
  18. 将车载电脑向内滑动，以便更好接触车载电脑的线束夹和电气连接器。
  19. 松开将电气线束固定到车载电脑的夹子（4 个）。
    图 2. 图示为左侧驾驶，右侧驾驶类似
  20. 断开车载电脑上的电气线束连接器（21 个），然后将车载电脑从车上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    避免冷却液溢流到电气连接器上。
    图 3. 图示为左侧驾驶，右侧驾驶类似

安装

  1. 佩戴抗静电腕带，将腕带连接到一处车身接地点。
  2. 将车载电脑移入位，然后将电气线束连接器（21 个）连接到车载电脑上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    避免冷却液溢流到电气连接器上。
    图 4. 图示为左侧驾驶，右侧驾驶类似
  3. 安装将电气线束固定到车载电脑的夹子（4 个）。
    图 5. 图示为左侧驾驶，右侧驾驶类似
  4. 将车载电脑滑动到隔板上的正确位置。
  5. 安装将接地线固定到车载电脑的螺栓和螺母（扭矩为 3.5 Nm）。
  6. 安装将车载电脑固定到车身的新螺母（4 个）（扭矩为 7 Nm）。
    图 6. 图示为左侧驾驶，右侧驾驶类似
  7. 将车载电脑冷却液端口塞从车载电脑冷却液软管接头上拆下，然后将冷却液软管连接到车载电脑。
    图 7. 图示为左侧驾驶，右侧驾驶类似
  8. 从车载电脑冷却液软管连接点下方和车载电脑下方取走吸收性材料。
  9. 将左前主地毯折叠回原位，然后安装将地毯固定到车辆的推拉式卡子（2 个）。
  10. 安装左侧脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（右侧驾驶）（拆卸和更换）。
  11. 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  12. 安装前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  13. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  14. 重新加注冷却系统请参阅冷却系统（部分重新加注和排放）。
  15. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  16. 安装暖通空调 (HVAC) 气室外侧风管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外（拆卸和更换）。
  17. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  18. 关闭前备箱盖、车门和车窗。
