线束 - 车身 - LH(右侧驾驶)(拆卸和更换)

校正代码 17100852 3.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开全部车门并降下车窗。
    Informational PurposesAn informational icon, calling your attention
    闩上后车门,防止意外锁闭。
  2. 将车辆停放在双柱举升机上,但此时不要升高车辆。
  3. 止动一个车轮,然后使用 Toolbox 3 松开驻车制动器。请参阅驻车制动 - 钳 - 后 - LH(释放)
  4. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  5. 从车身上拆下掀背车门止动块。
  6. 拆下负重底板。请参阅 饰板 - 底板 - 后备箱(拆卸和更换)
  7. 拆下行李箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  8. 拆下后备箱毡毯。
  9. 拆下 LH 第二排座椅靠背总成。请参阅座椅靠背 - 第二排 - LH(拆卸和更换)
  10. 拆下 RH 第二排座椅靠背总成。请参阅座椅靠背 - 第二排 - RH(拆卸和更换)
  11. 在第二排座垫下方的车身柱处,松开行李箱毡毯夹。
  12. 松开将行李箱毡毯固定到车身的夹子,然后从车上拆下前备箱毡毯。
  13. 拆下上部行李箱饰板。请参阅饰板 - 后备箱(拆卸和更换)
  14. 拆下 LH 行李箱饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  15. 拆下 RH 行李箱饰板。请参阅饰板 - 侧 - 后备箱 - RH(拆卸和更换)

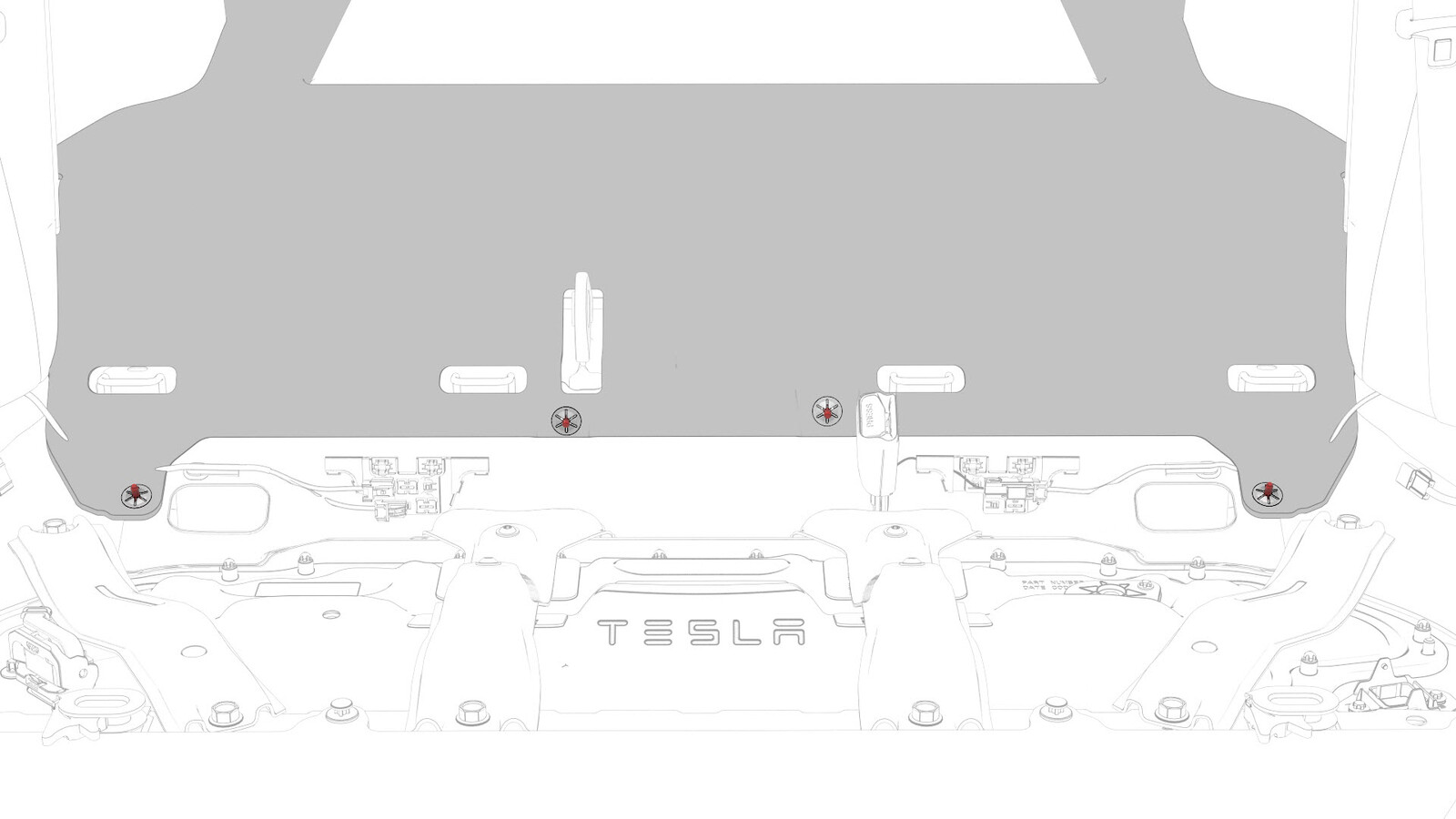

  16. 拆下后饰板总成。请参阅饰板 - 后(拆卸和安装)

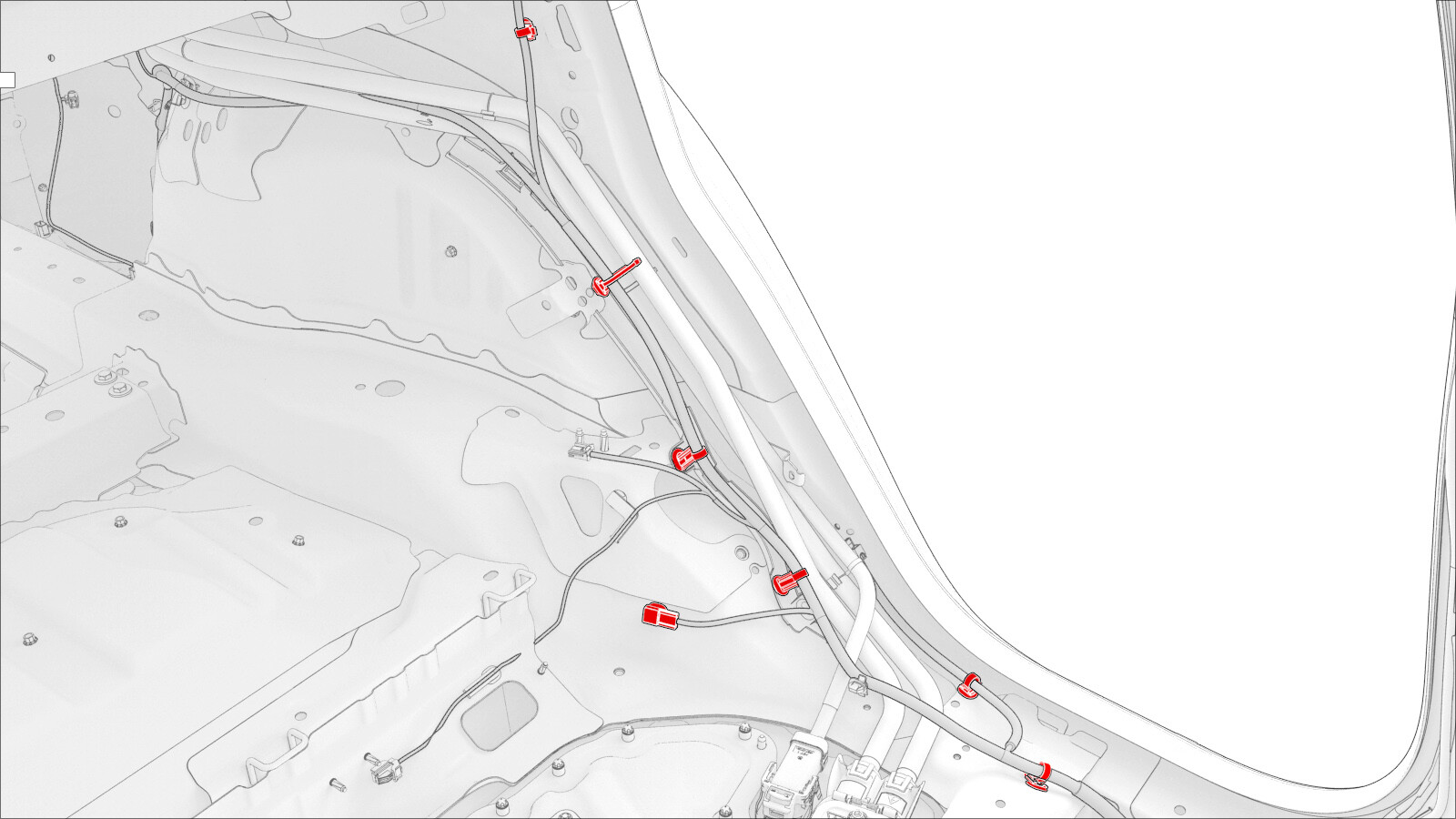

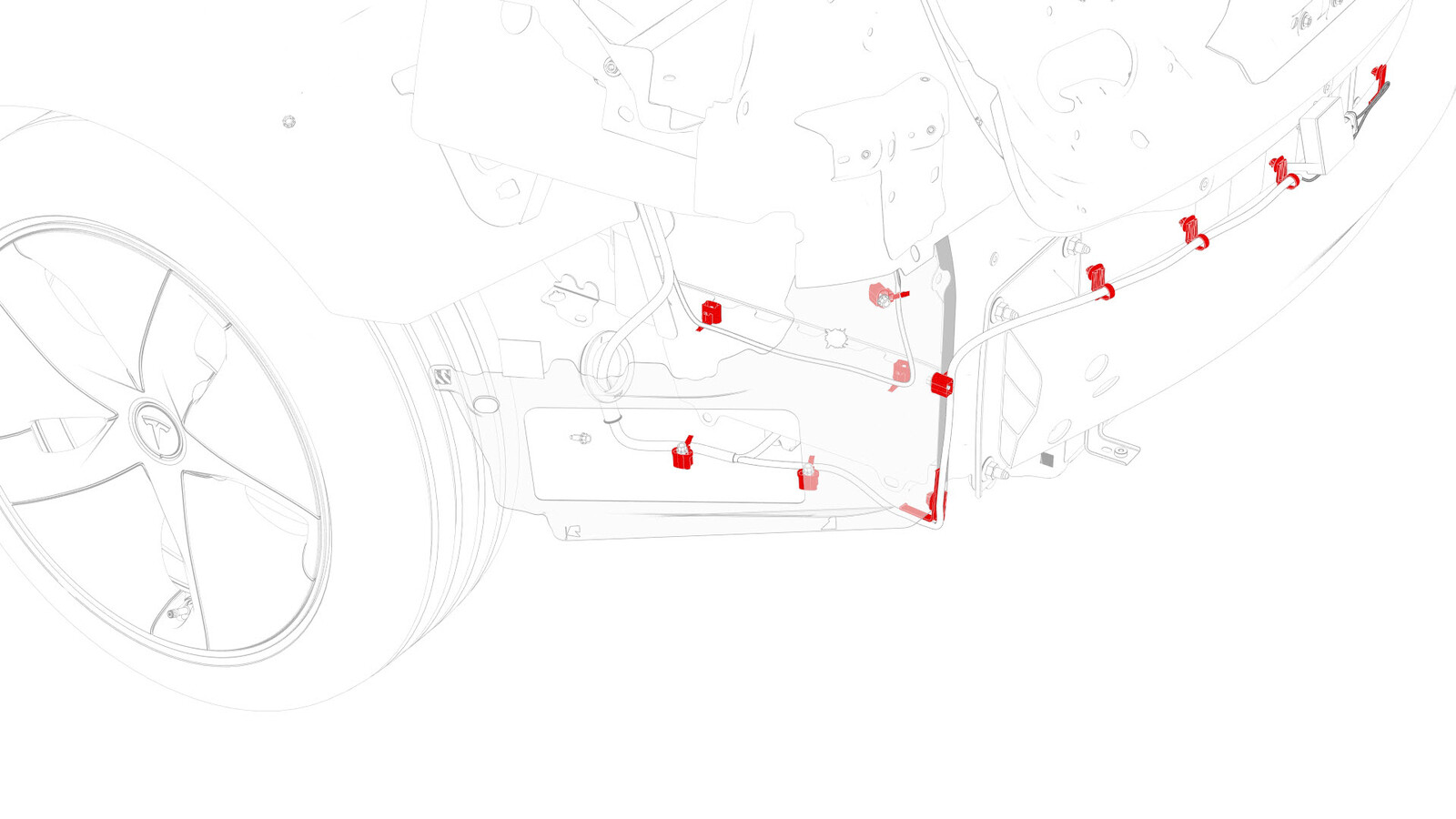

  17. 在后饰板和后副框架区域,拆下将 LH 车身线束固定到车身的夹子。
    Informational PurposesAn informational icon, calling your attention
    夹子的数量可能有所不同。

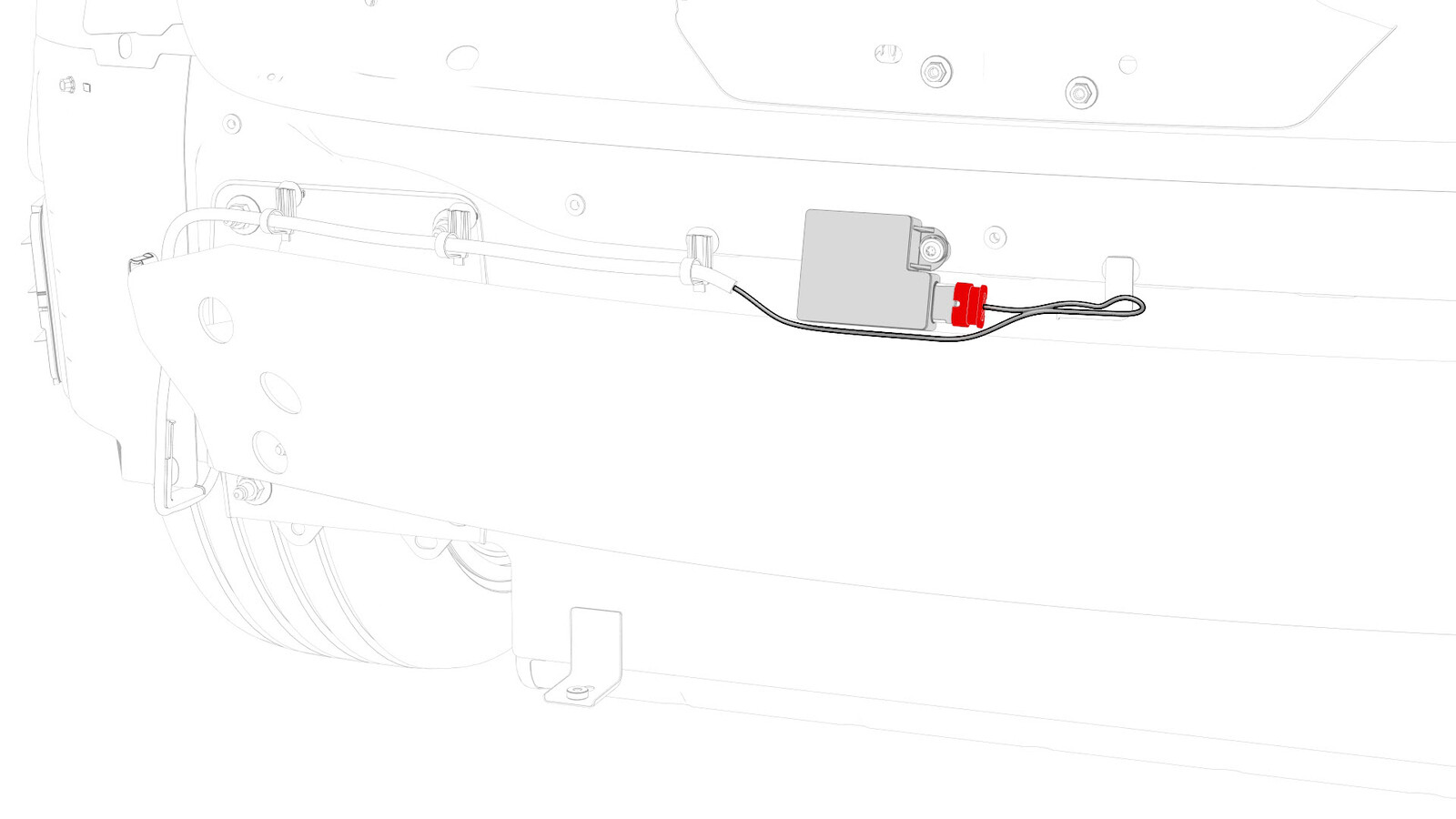

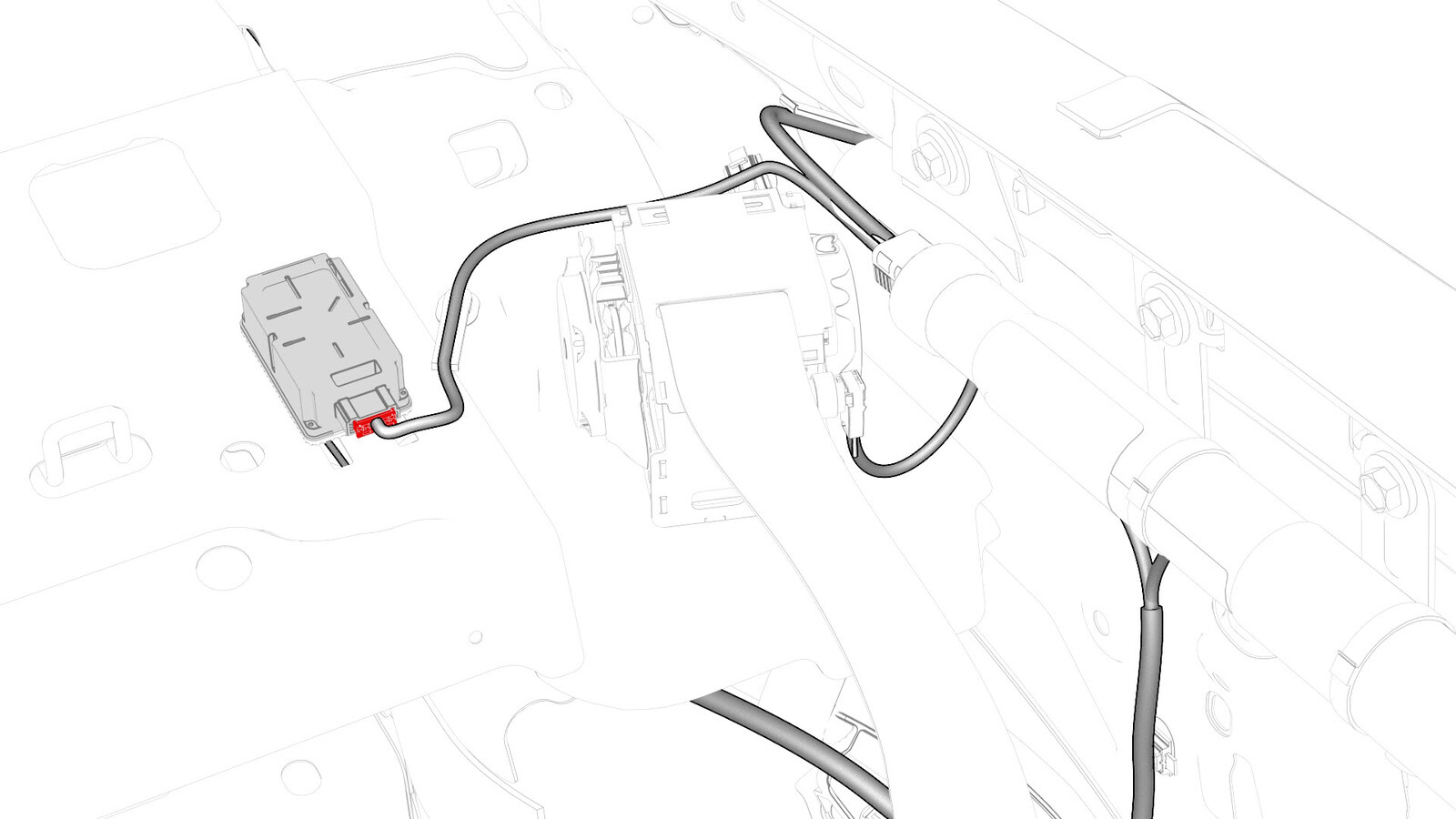

  18. 断开电气线束与后侧蓝牙被动式进入天线连接器的连接。

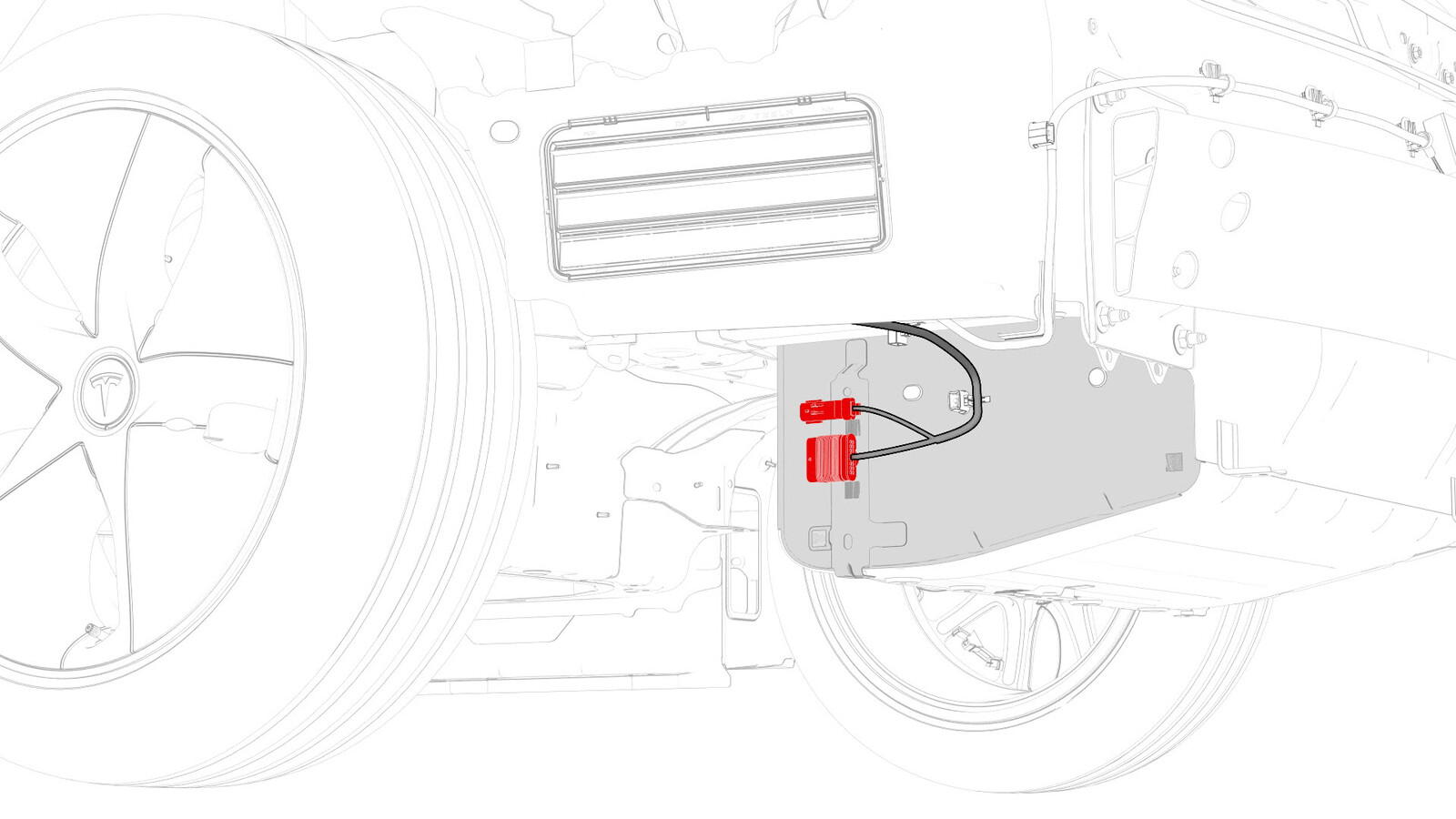

  19. 断开电气线束与后副框架电气线束连接器和 LH 电子驻车制动连接器的连接。
  20. 松开将电气线束固定到车身的夹子,然后将后副框架部分的电气线束穿过 LH 侧行李箱隔板。
    Informational PurposesAn informational icon, calling your attention
    LH 车身线束穿过 LH 后轮拱内衬区域后部附近的行李箱。
  21. 降下车辆。
  22. 在助手的帮助下,将车辆移下举升机。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅限以非常慢的速度,将车辆稳妥地推动一小段距离。
  23. 放置止轮块。
  24. 打开全部车门。
  25. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  26. 拆下 A 柱 RH 下部饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  27. 拆下 RH 脚部空间套。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)

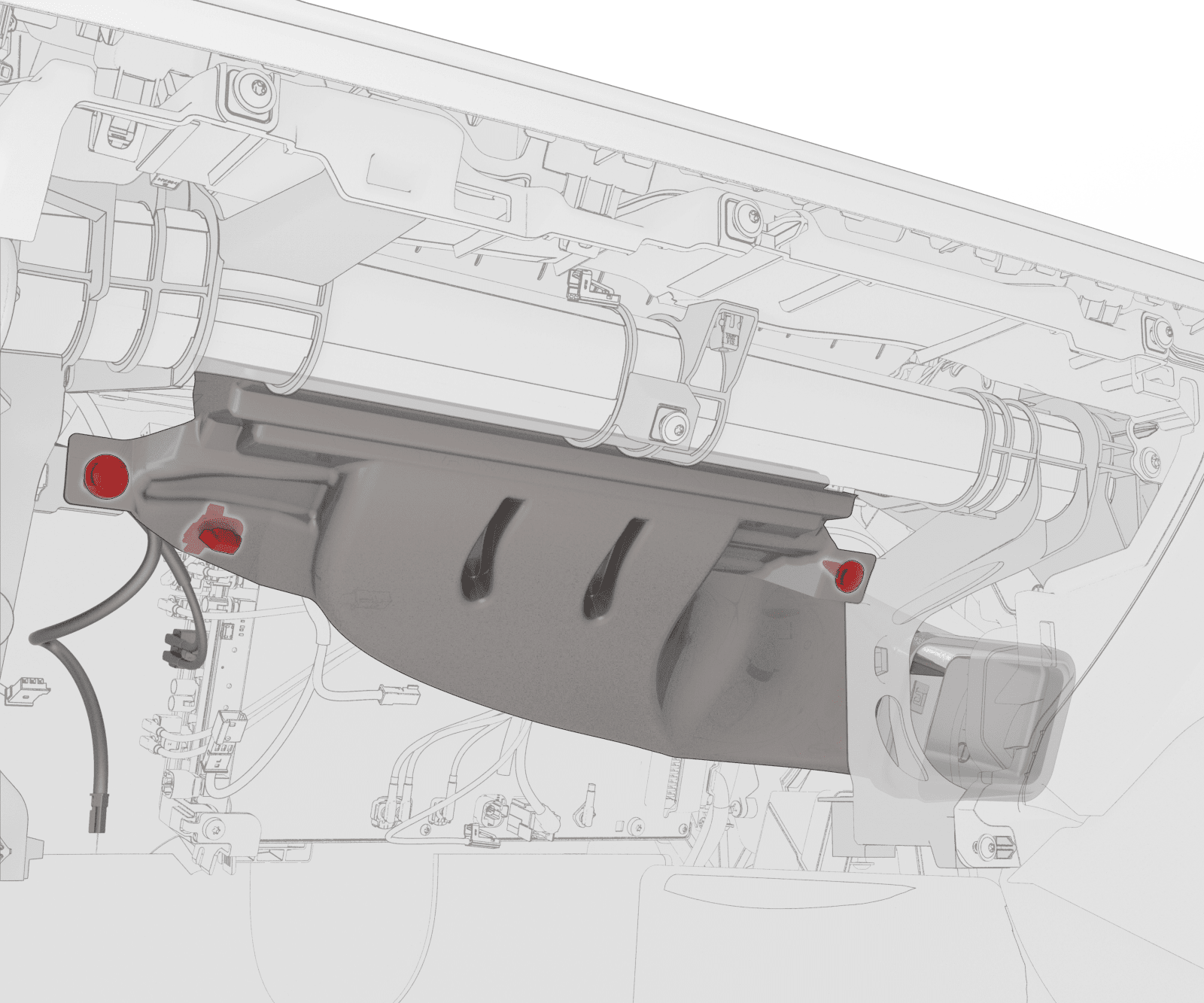

  28. 拆下将 RH 膝部气囊罩壳固定到通风槽的夹子,然后拆下 RH 膝部气囊罩壳。
  29. 拆下 LH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  30. 拆下 LH 脚部空间罩。请参阅盖板 - 脚部空间 - 副驾位(右侧驾驶)(拆卸和更换)
  31. 拆下仪表板主饰板。请参阅饰板 - 仪表板 - 主(拆卸和更换)
  32. 拆下手套箱。请参阅手套箱 - 无膝部气囊(拆卸和更换)
  33. 拆下驾驶位和副驾位座椅。请参阅座椅总成 - 第一排 - LH(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    务必在此步骤中断开 12V 电源。
  34. 拆下中控台总成。请参阅中控台(拆卸和安装)
  35. 拆下后门槛板 LH 饰板。请参阅饰板 - 门槛板 - 后 - LH(拆卸和更换)
  36. 拆下 B 柱 LH 上部饰板。请参阅饰板 - B 柱 - 上 - LH(拆卸和更换)
  37. 拆下 B 柱 LH 下部饰板。请参阅饰板 - B 柱 - 下 - LH(拆卸和更换)
  38. 拆下 B 柱 LH 饰板。请参阅饰板 - B 柱 - LH(拆卸和更换)
  39. 拆下 LH 边梁饰板。请参阅饰板 - 纵梁 - LH(拆卸和更换)
  40. 拆下 LH C 柱上部饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  41. 拆下 RH 后门槛饰板。请参阅 饰板 - 门槛板 - 后 - LH(拆卸和更换)
  42. 拆下 B 柱 RH 上部饰板。请参阅饰板 - B 柱 - 上 - LH(拆卸和更换)
  43. 拆下 B 柱 RH 下部饰板。请参阅饰板 - B 柱 - 下 - LH(拆卸和更换)
  44. 拆下 RH 边梁饰板。请参阅饰板 - 纵梁 - LH(拆卸和更换)
  45. 拆下 RH C 柱上部饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  46. 拆下 C 柱 LH 和 RH 后部饰板。请参阅饰板 - C 柱 - 后部 - LH(拆卸和更换)

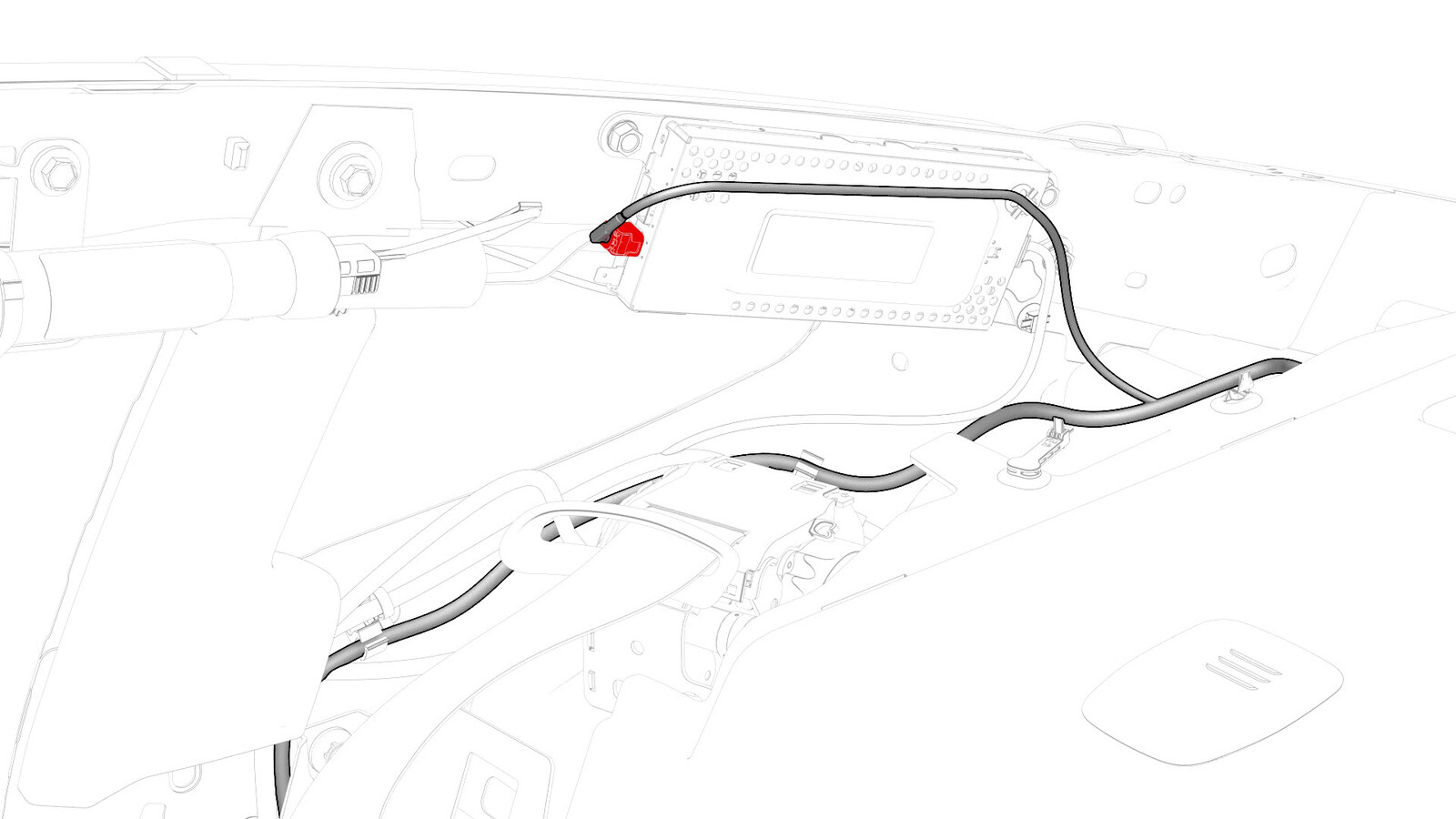

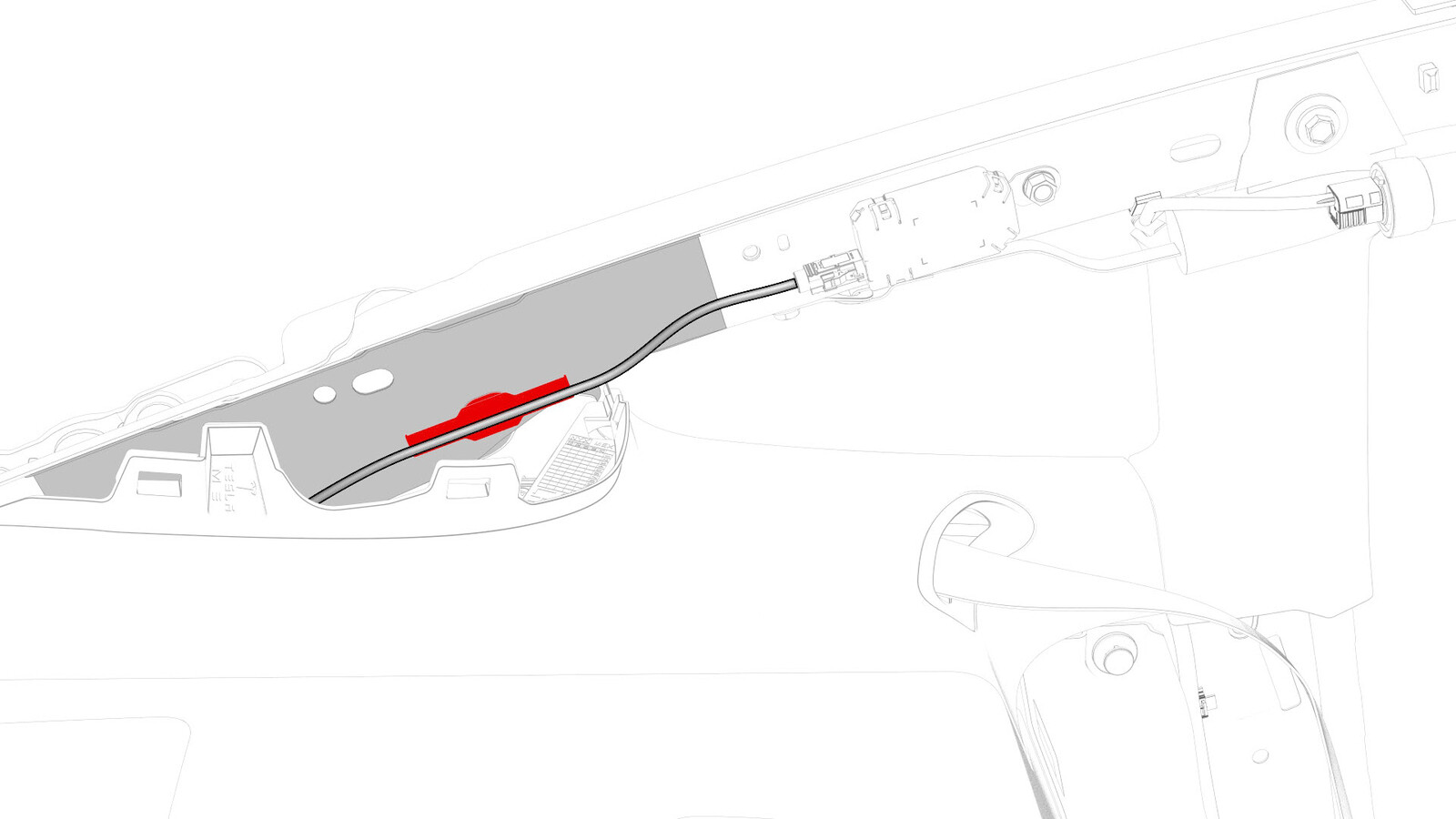

  47. 在 C 柱上部区域,松开将杂物盘电气线束固定到车身的夹子。
  48. 断开杂物盘电气线束与 RH 车身线束连接器的连接。
  49. 松开夹子,然后断开杂物盘扬声器电气线束与调谐器连接器的连接。
  50. 松开将杂物盘电气线束固定到 LH 侧 C 柱的夹子。

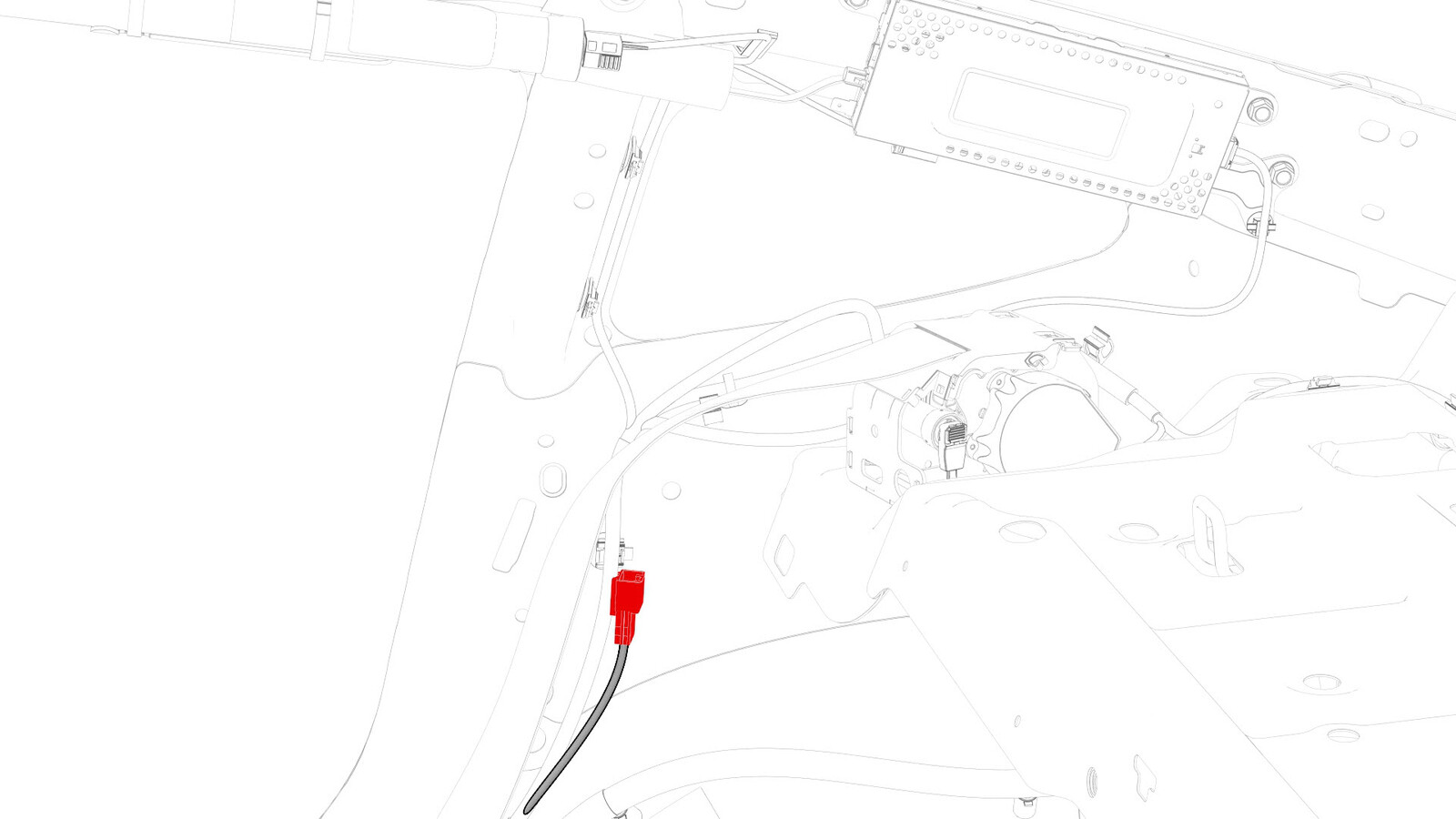

  51. 断开电气线束与天线放大器连接器的连接。
  52. 拆下杂物盘饰板。请参阅饰板 - 杂物盘(拆卸和更换)

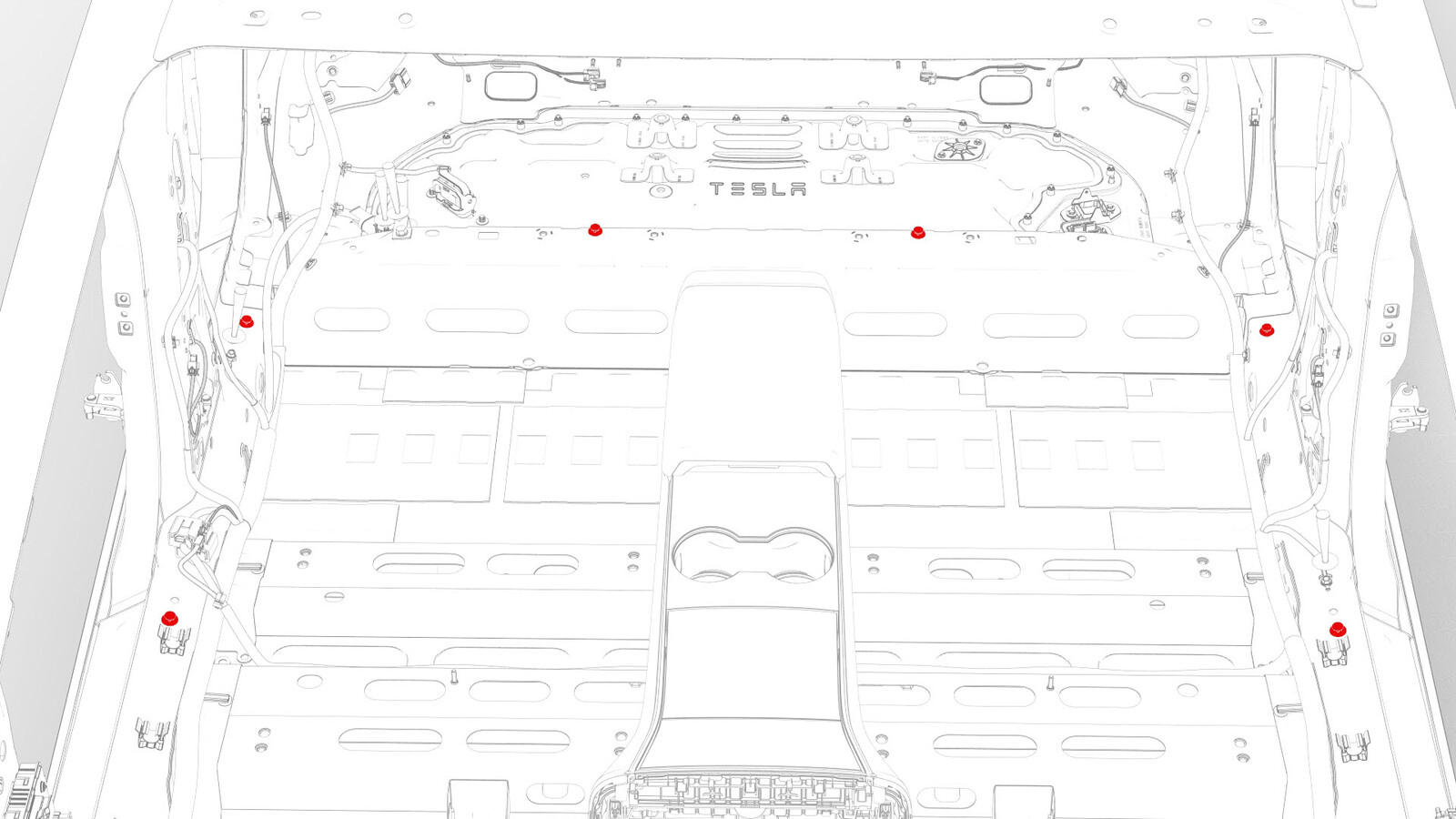

  53. 松开将 LH 前和 RH 前主驾驶室毡毯固定到车身的夹子,然后从车上拆下毡毯。
  54. 松开将座舱后部主毡毯 LH 和 RH 侧固定到车身的夹子。
  55. 拆下固定 LH 脚部空间通风槽的夹子,然后拆下通风槽。
  56. 拆下固定 LH 气波槽的夹子 (x3),然后拆下气波槽。
  57. 断开电气线束与 LH 车身控制器模块连接器的连接。

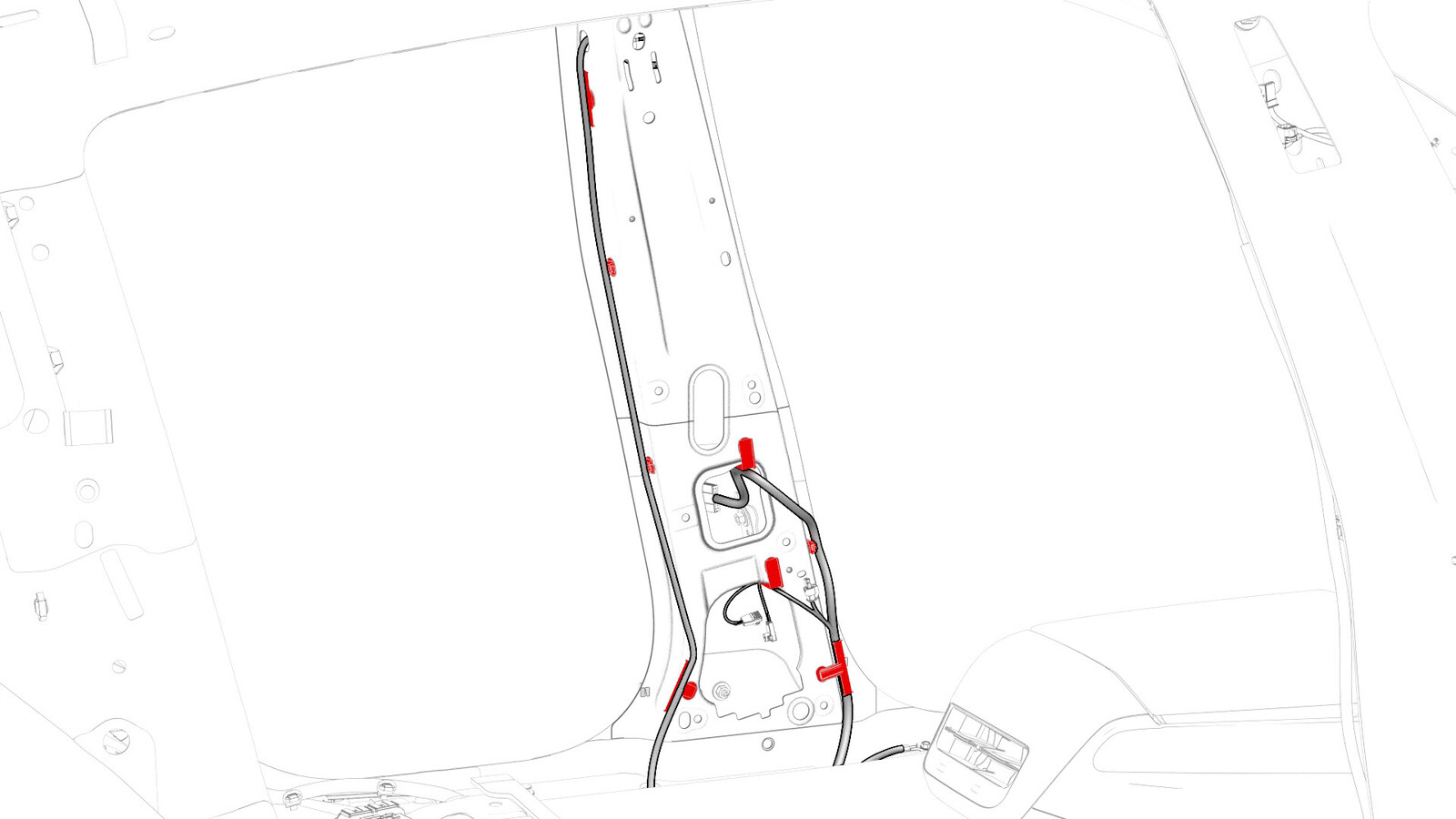

    图 1. 图示为左侧驾驶,右侧驾驶类似

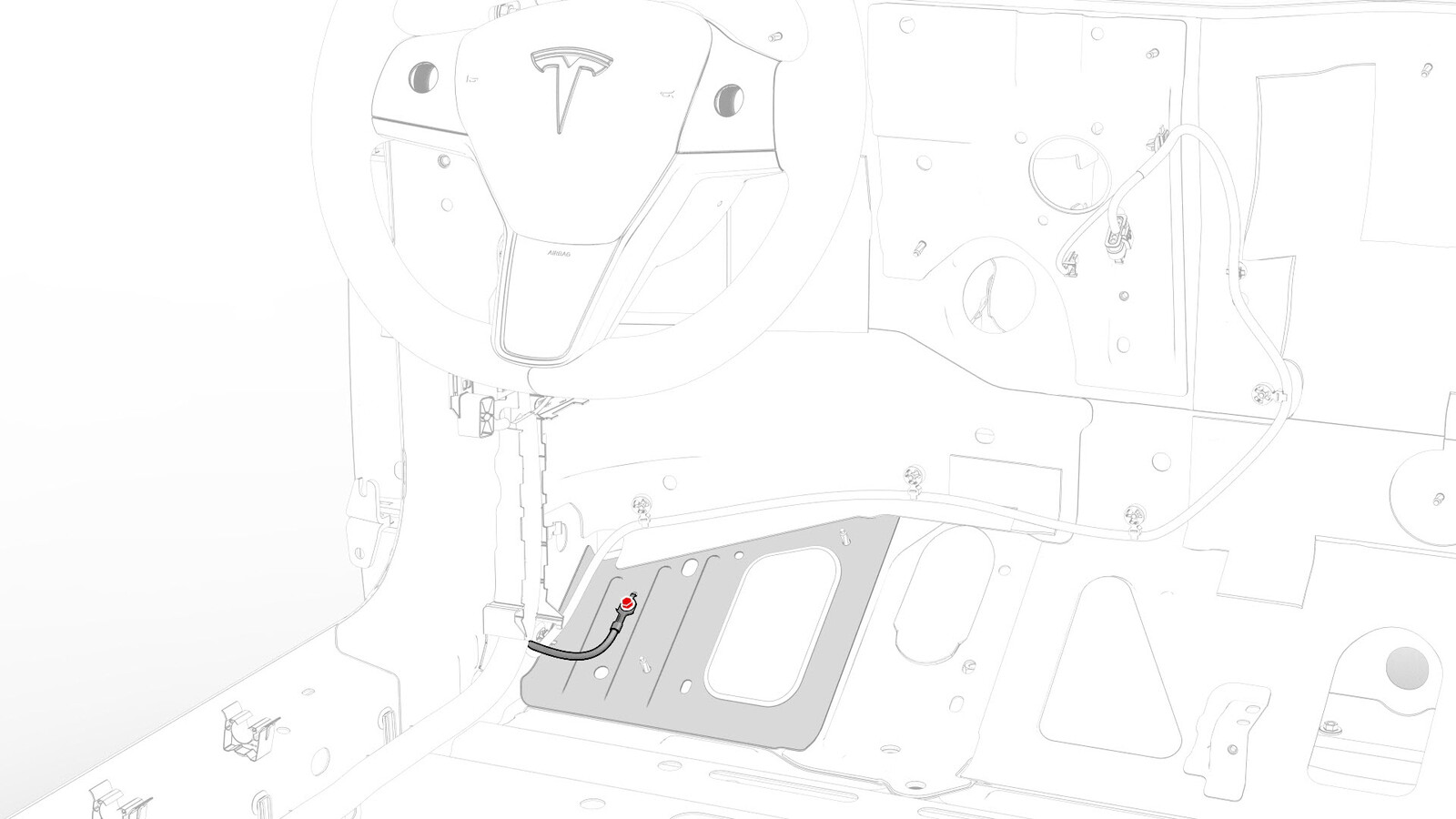

  58. 在 LH 脚部空间区域,拆下并弃用固定电气线束接地带的螺栓(扭矩为 10 Nm)。
    图 2. 图示为左侧驾驶,右侧驾驶类似
  59. 在 LH 前车身控制器处断开连接器与 LH 前车门线束夹的连接。

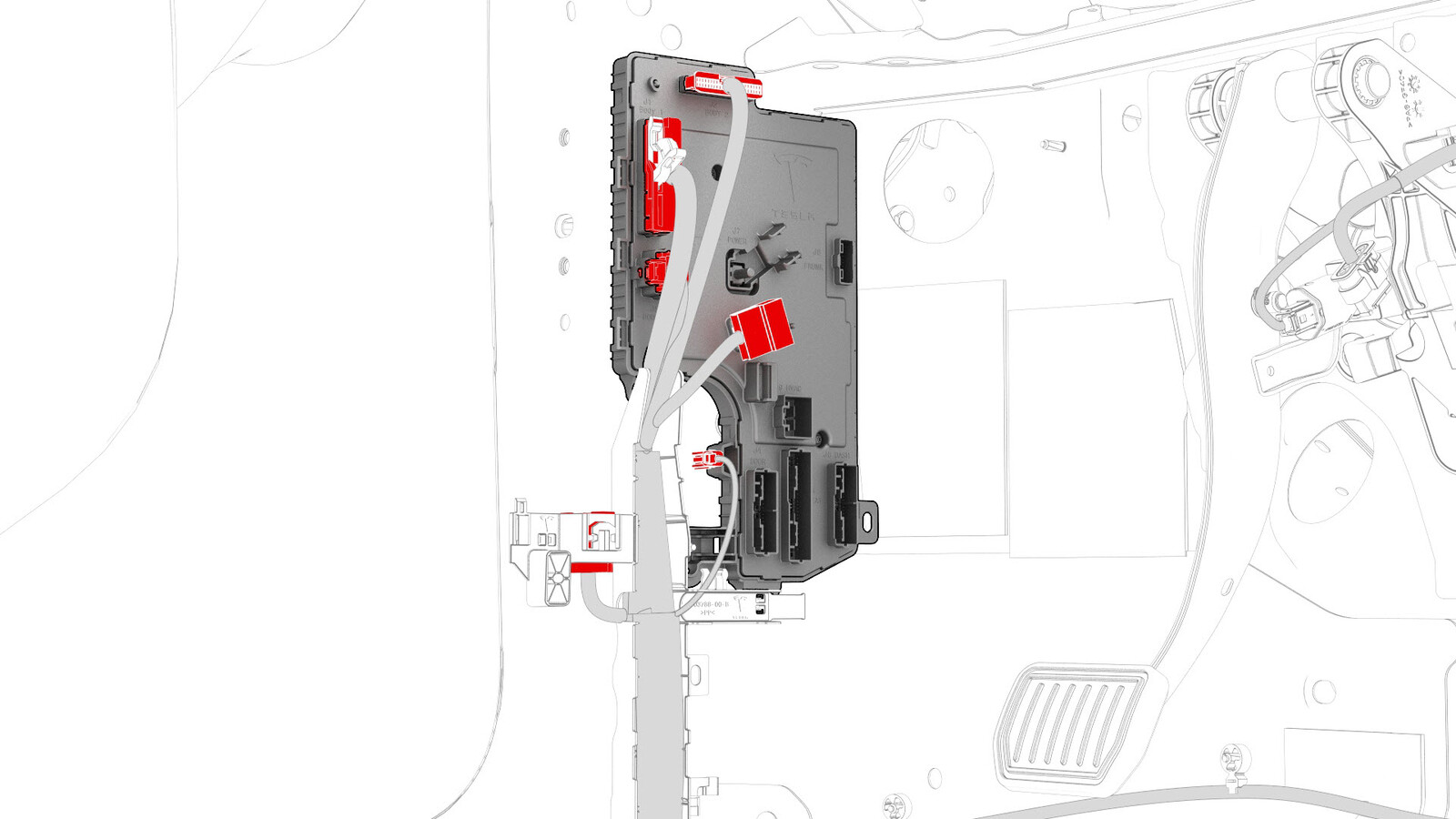

  60. 断开前部线束白色连接器 (X909) 与 LH 车身线束的连接,然后将其与左前车身控制器分开。
  61. 断开车身 1 (J1)、车身 2 (J2) 和车身 3 (J5) 连接器与 LH 前车身控制器的连接。
  62. 断开顶篷线束。

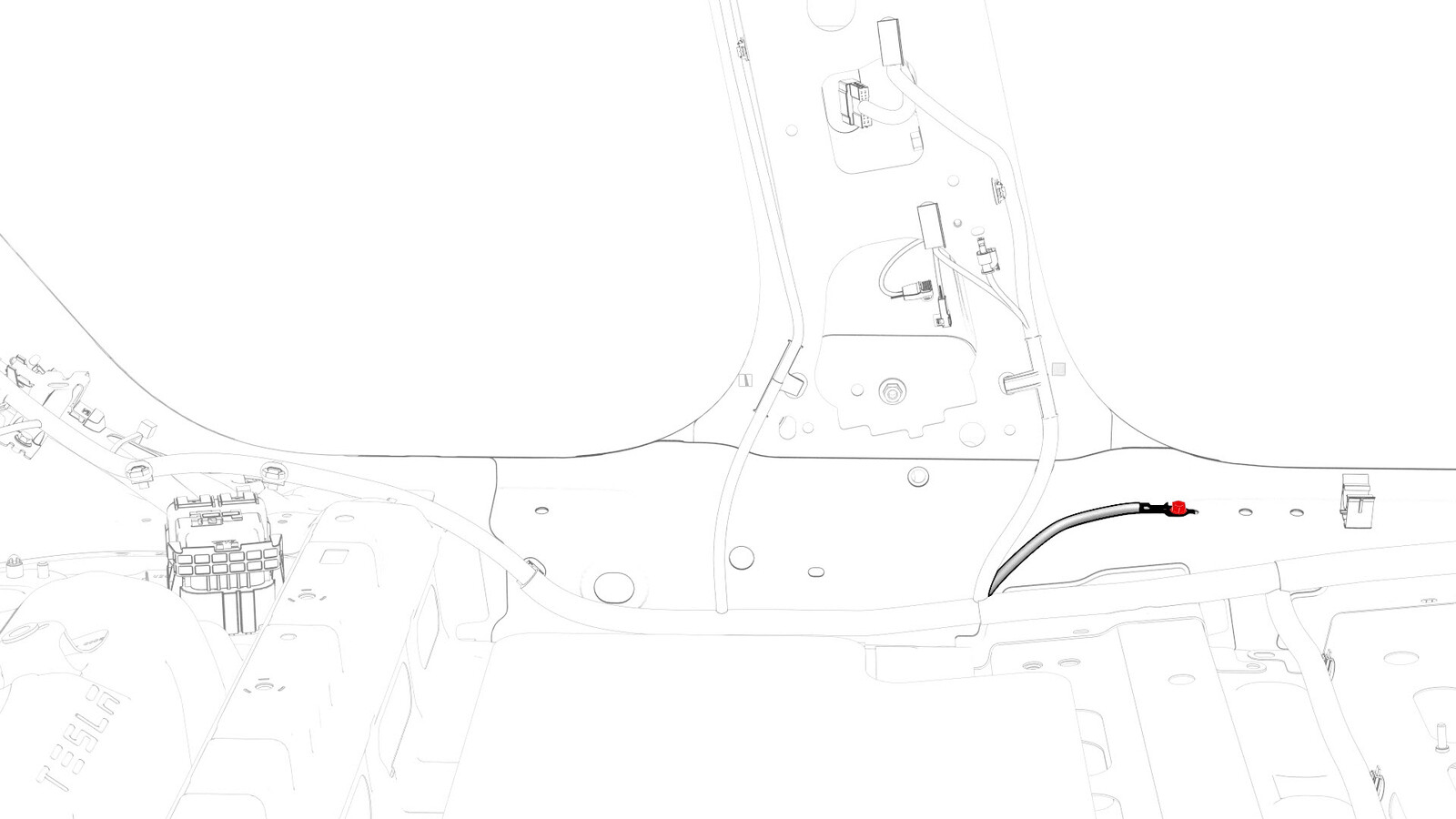

  63. 在 LH 侧 B 柱下部区域,松开将电气线束固定到车身的夹子。

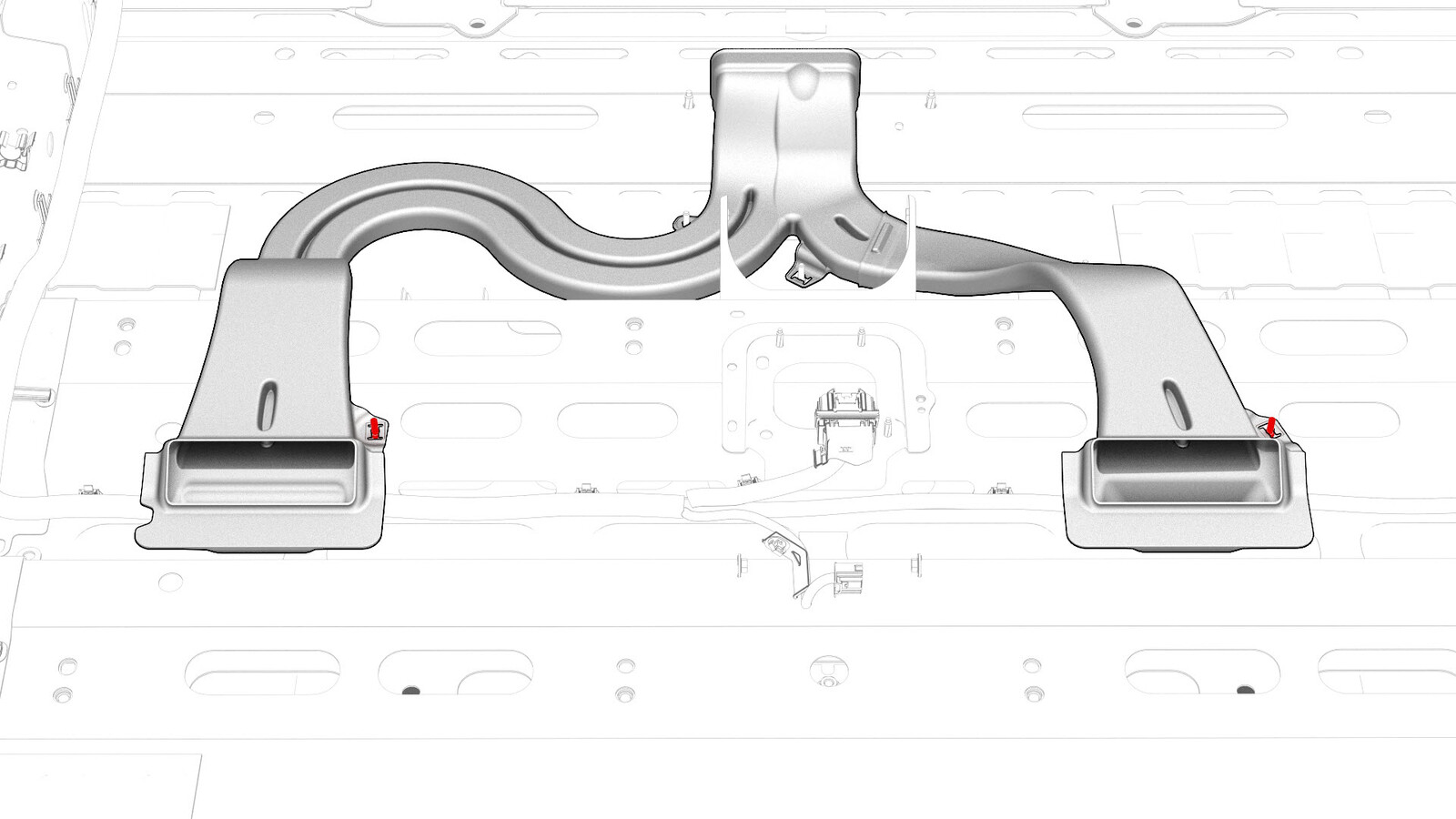

  64. 抬起底板风管的后部,以便松开将电气线束固定到车身的夹子。

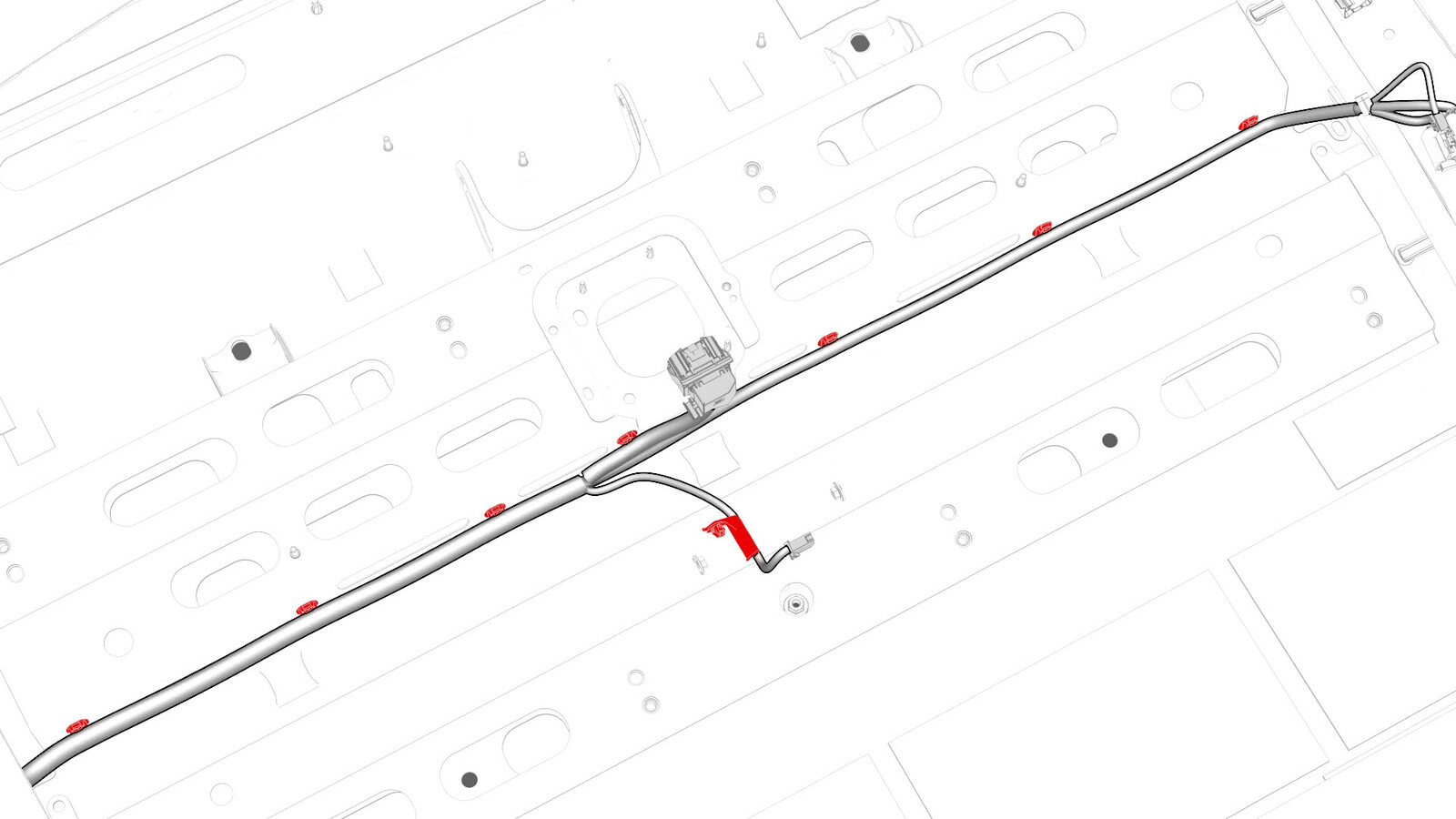

  65. 在 LH 前座椅和 RH 侧 B 柱下部区域下方,松开将电气线束固定到车身的夹子。

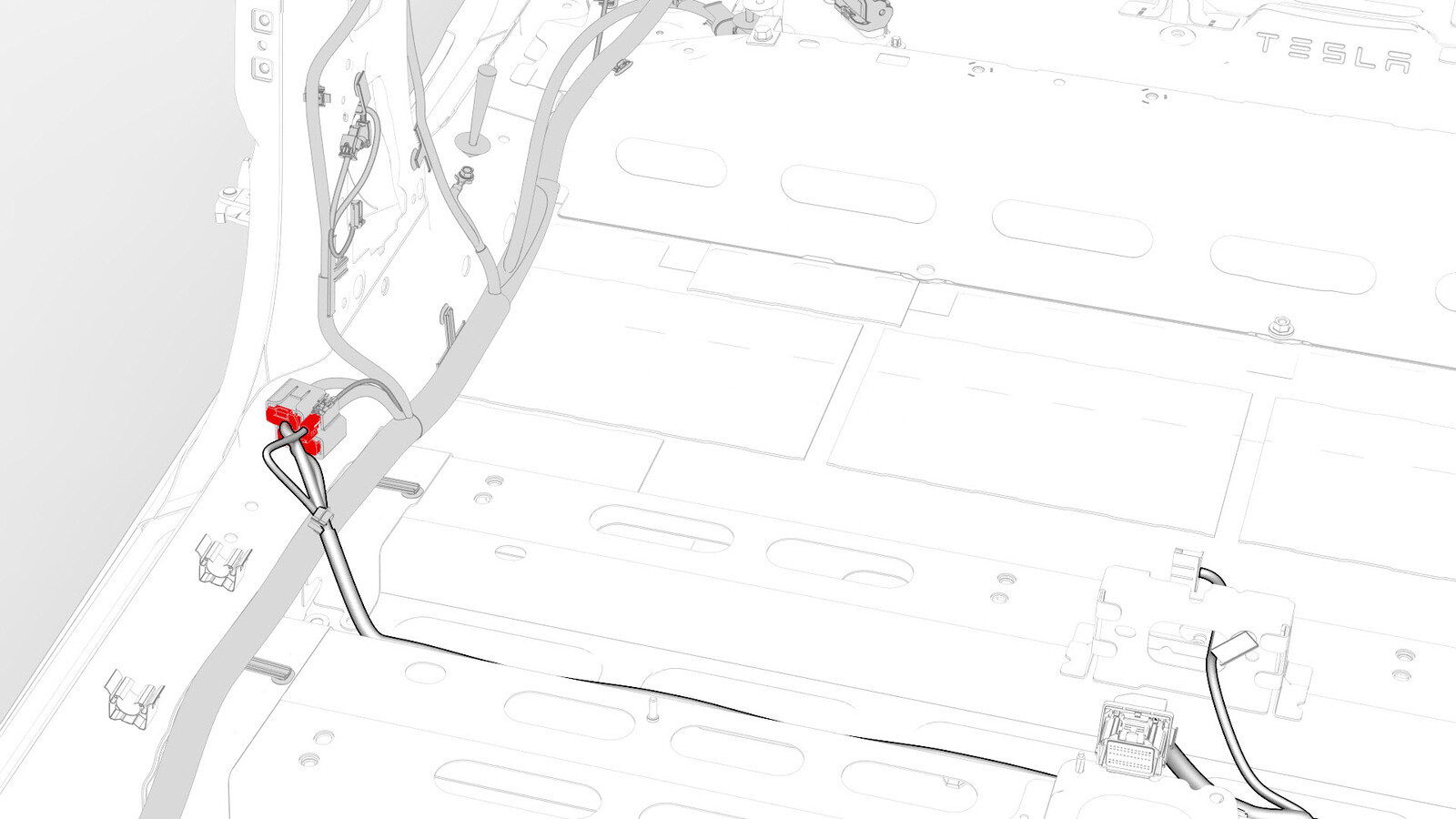

  66. 在 RH 侧 B 柱下部区域,断开电气线束与连接器的连接。

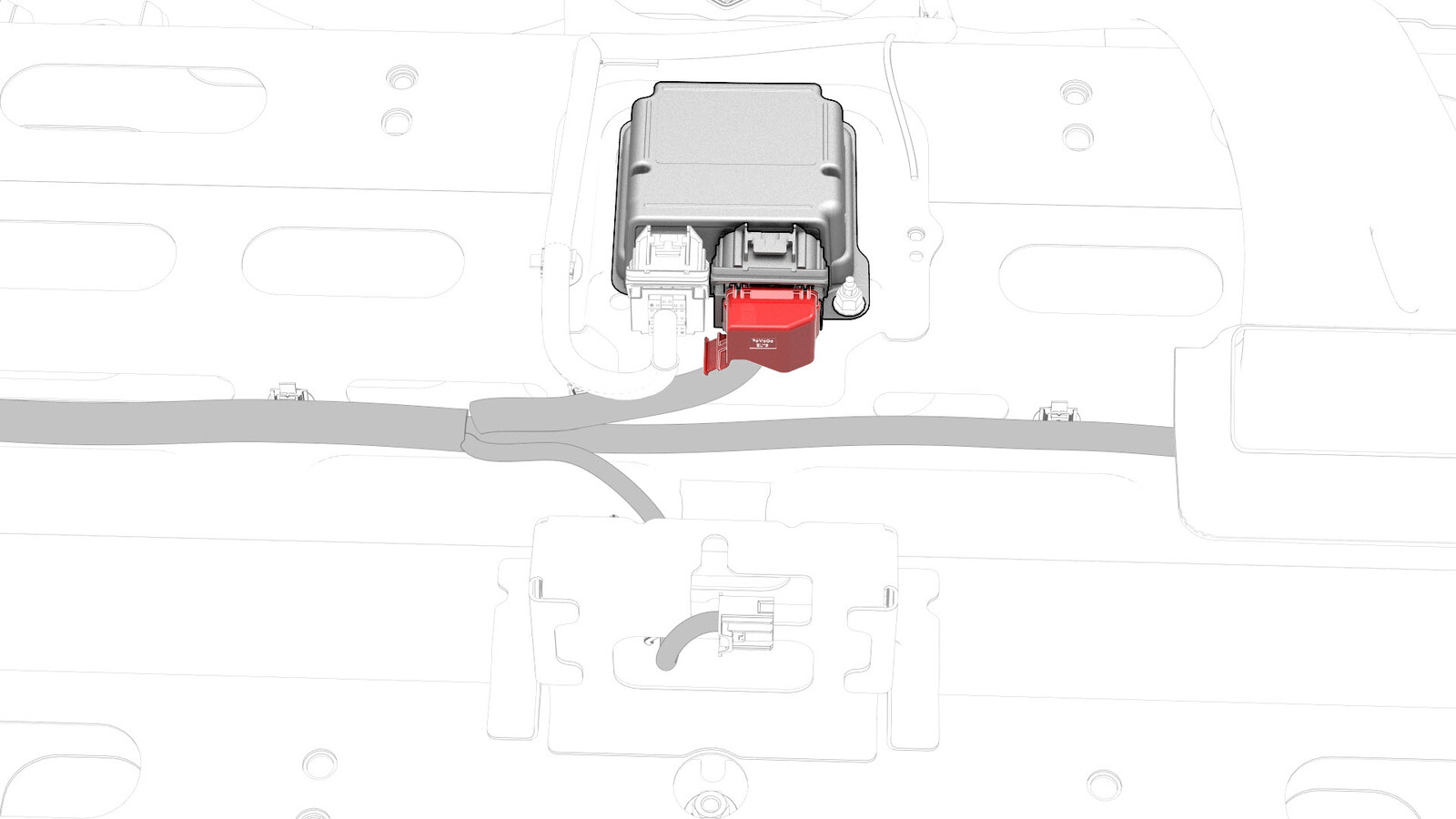

  67. 断开 LH 车身线束连接器与被动补充式约束控制模块的连接。
  68. 在 LH 侧 B 柱下部区域,拆下并弃用将电气线束接地带固定到车身的螺栓(扭矩为 10 Nm)。

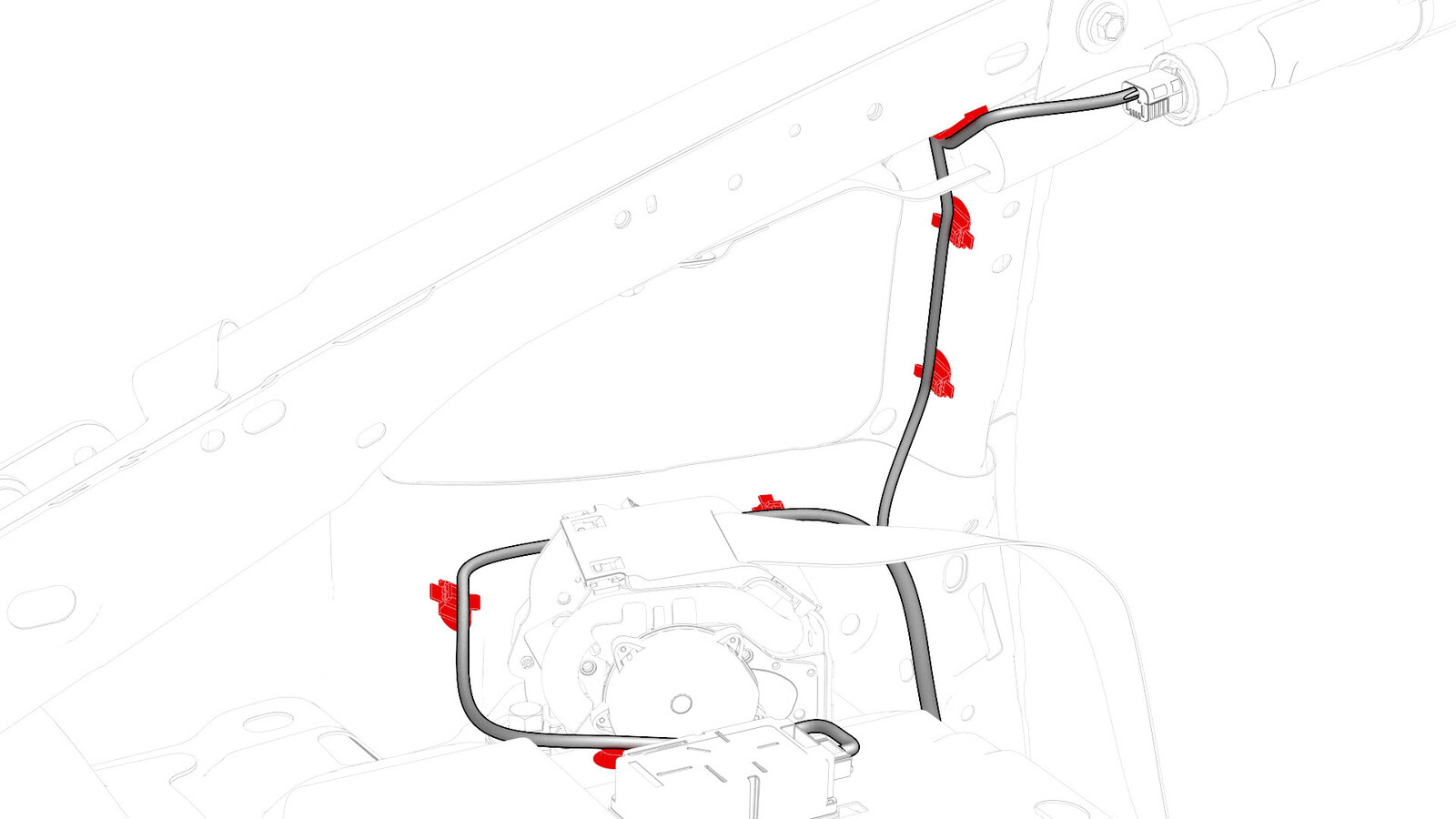

  69. 在 B 柱区域,松开将线束固定到车身的夹子。
  70. 断开电气线束与 LH 车门连接器和 LH 前座椅安全带连接器的连接。

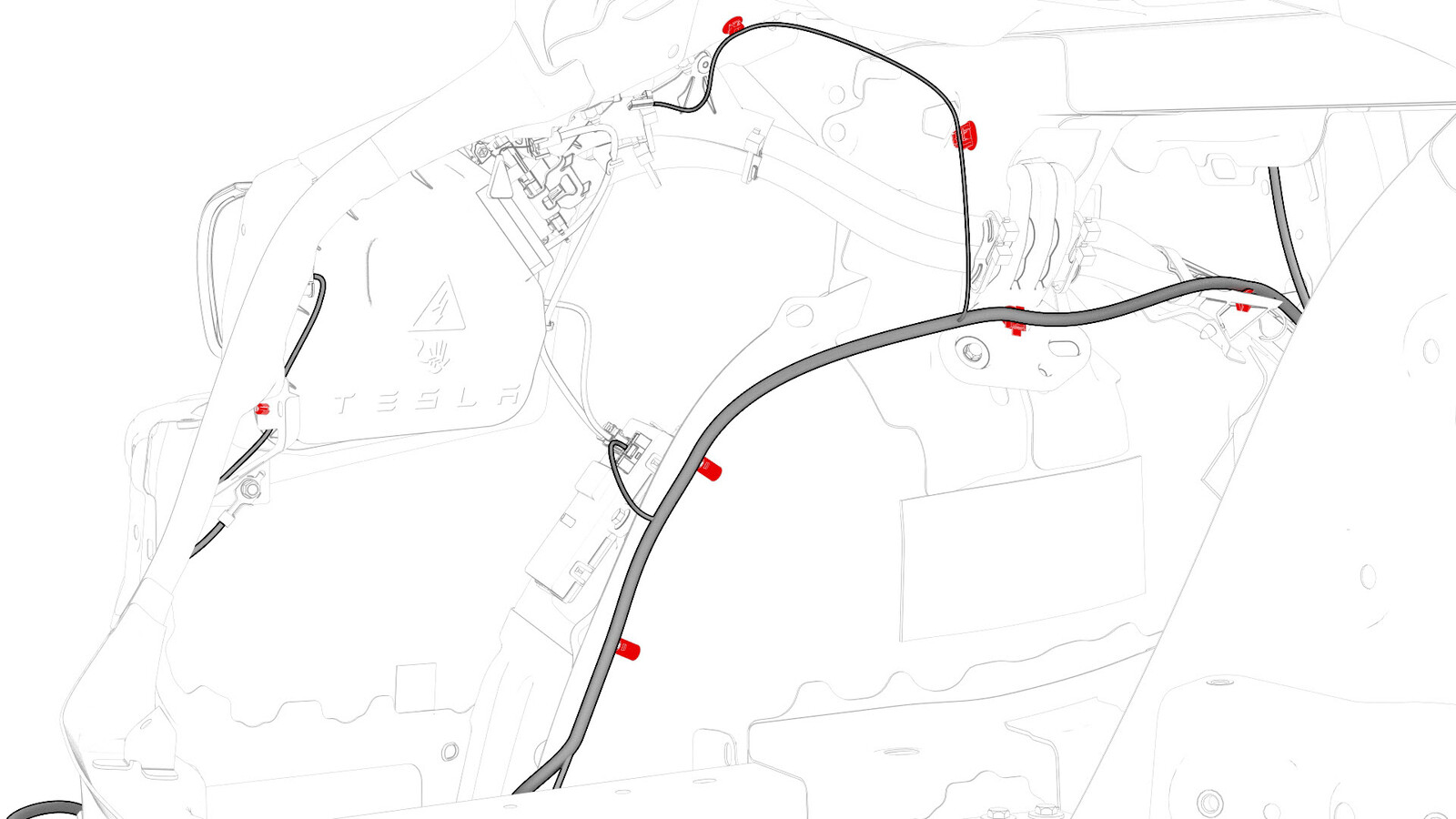

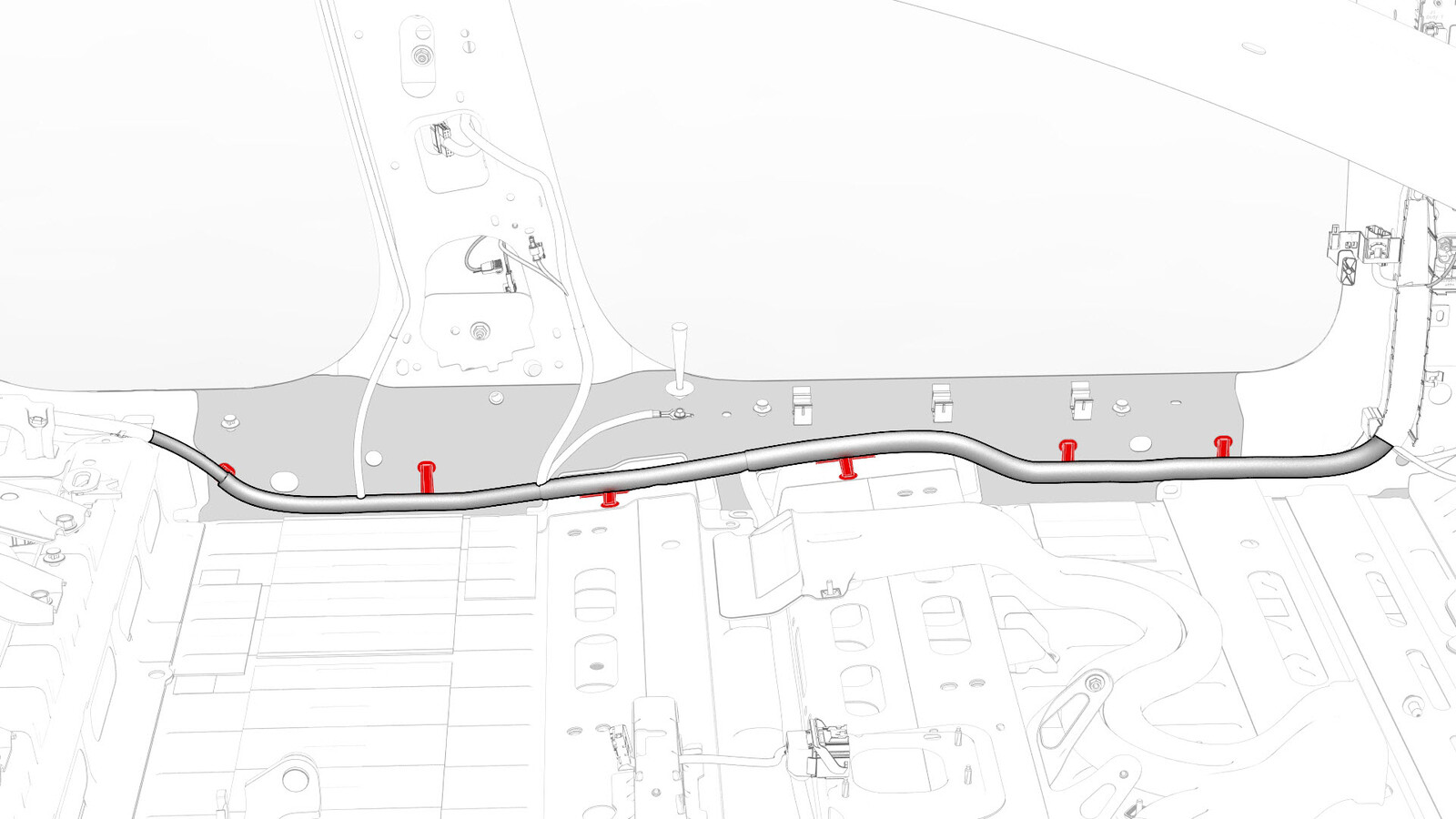

  71. 松开将 LH 车身线束固定到车辆充电接口母排附近的夹子 (x7)。
  72. 拆下将三相电气线束固定到充电接口母排的夹子 (x6)。
  73. 松开已布入 LH 后座椅安全带卡扣的 LH 线束分支。

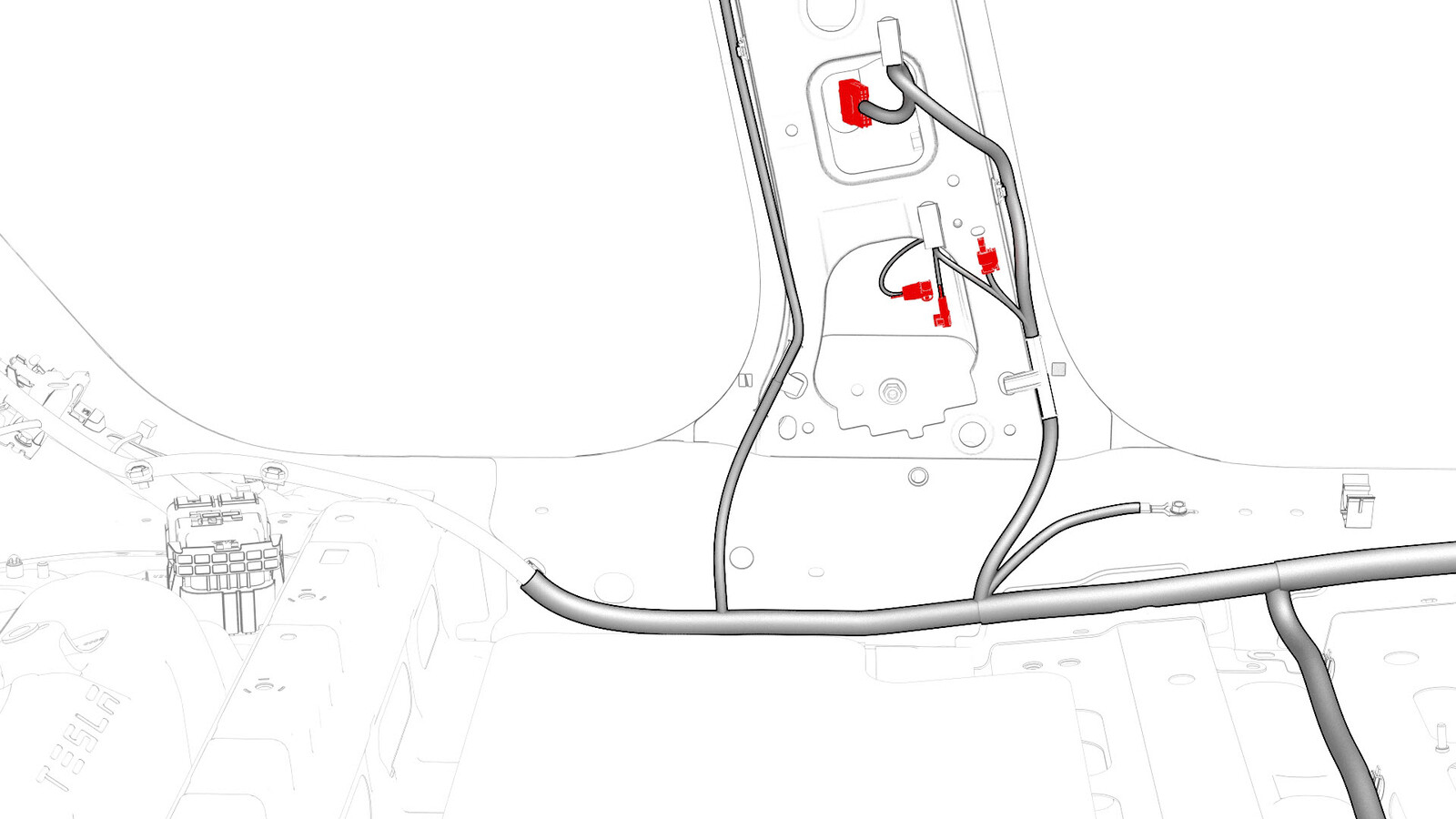

  74. 断开 C 柱下部区域周围的 LH 车身线束连接器 (x2)
  75. 拆下 LH 座椅安全带卷收器泡沫。
  76. 在 LH 侧帘气囊和胎压监控系统模块区域,松开将电气线束固定到车身的夹子。

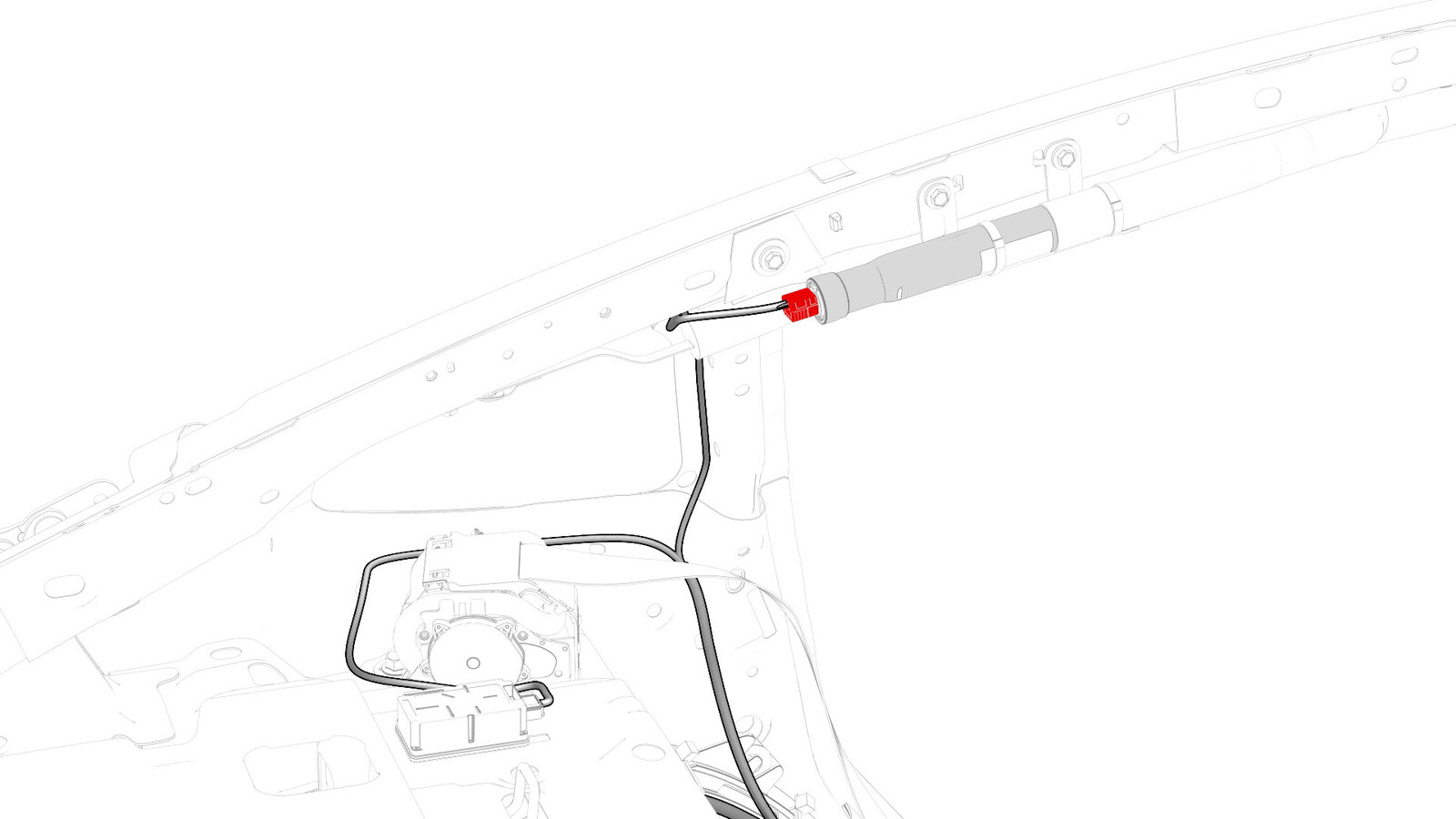

  77. 断开电气线束与 LH 侧帘式气囊连接器的连接。
  78. 断开电气线束与胎压监控系统模块连接器的连接。
  79. 断开电气线束与 LH 后座椅安全带连接器的连接。
  80. 在 LH 侧行李箱区域,松开将电气线束固定到车身的夹子。
  81. 断开 LH 线束连接器与充电接口电子控制单元的连接。
    Informational PurposesAn informational icon, calling your attention
    充电接口电子控制单元上的 LH 线束连接器位于电子控制单元 RH 侧。

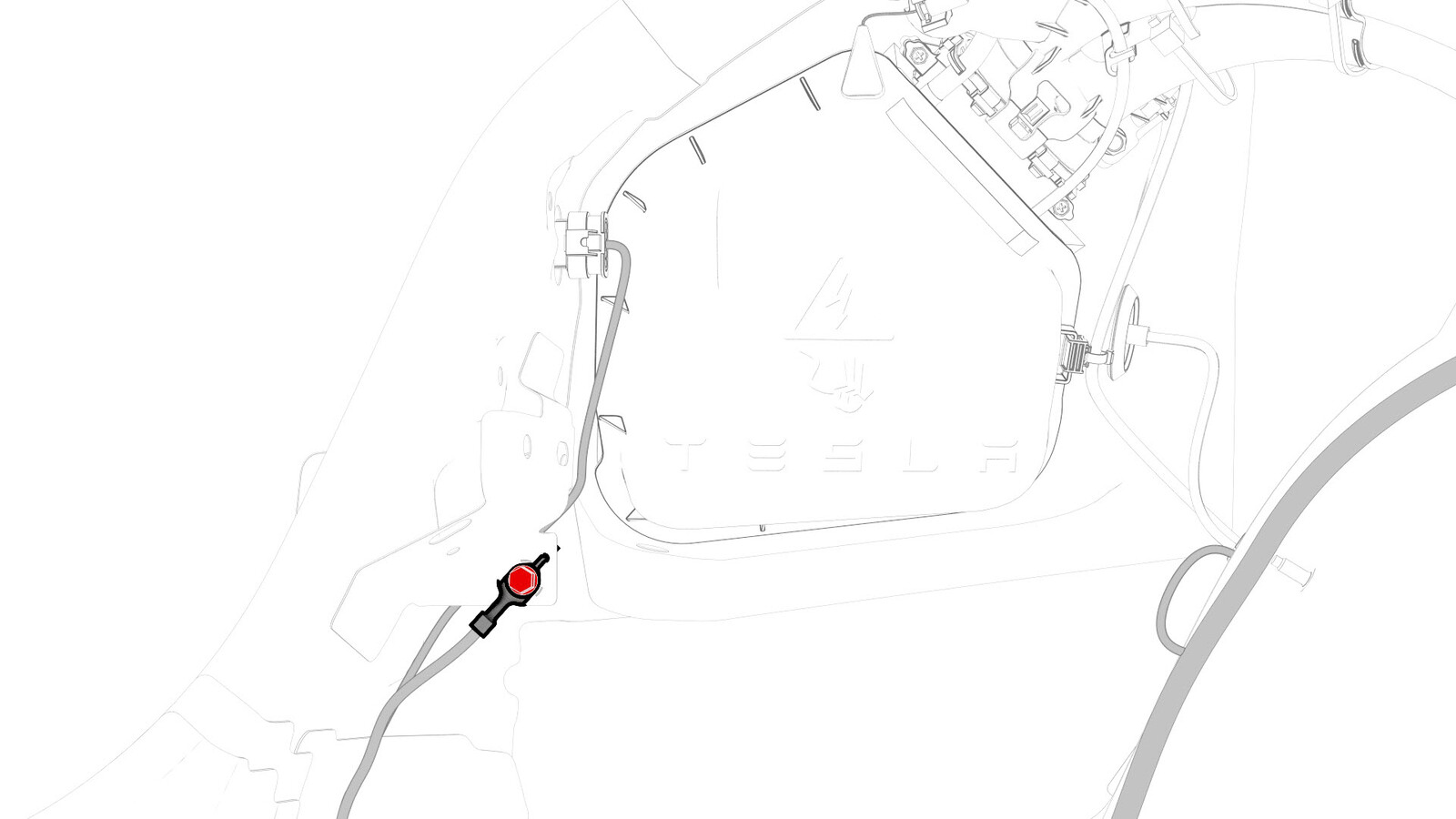

  82. 在充电接口区域,拆下并弃用将线束接地带固定到车身的螺栓(扭矩为 10 Nm)。
  83. 从车上拆下 LH 车身线束。

安装

安装程序与拆卸程序相反。
