ECU - 充电接口（拆卸和更换）

校正代码 44015002 0.18 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 打开所有车门，降下车窗。
  2. 打开后备箱。
  3. 将驾驶位座椅和副驾位座椅移至最前端。
  4. 断开 12V/低压电源。请参阅12V/低压电源（断开和连接）。
  5. 拆下后备箱饰板。请参阅饰板 - 后备箱（拆卸和更换）。
  6. 拆下后备箱底板饰板。请参阅饰板 - 底板 - 后备箱（拆卸和更换）。
  7. 拆下后备箱门槛饰板。请参阅饰板 - 门槛板 - 后备箱（拆卸和更换）。

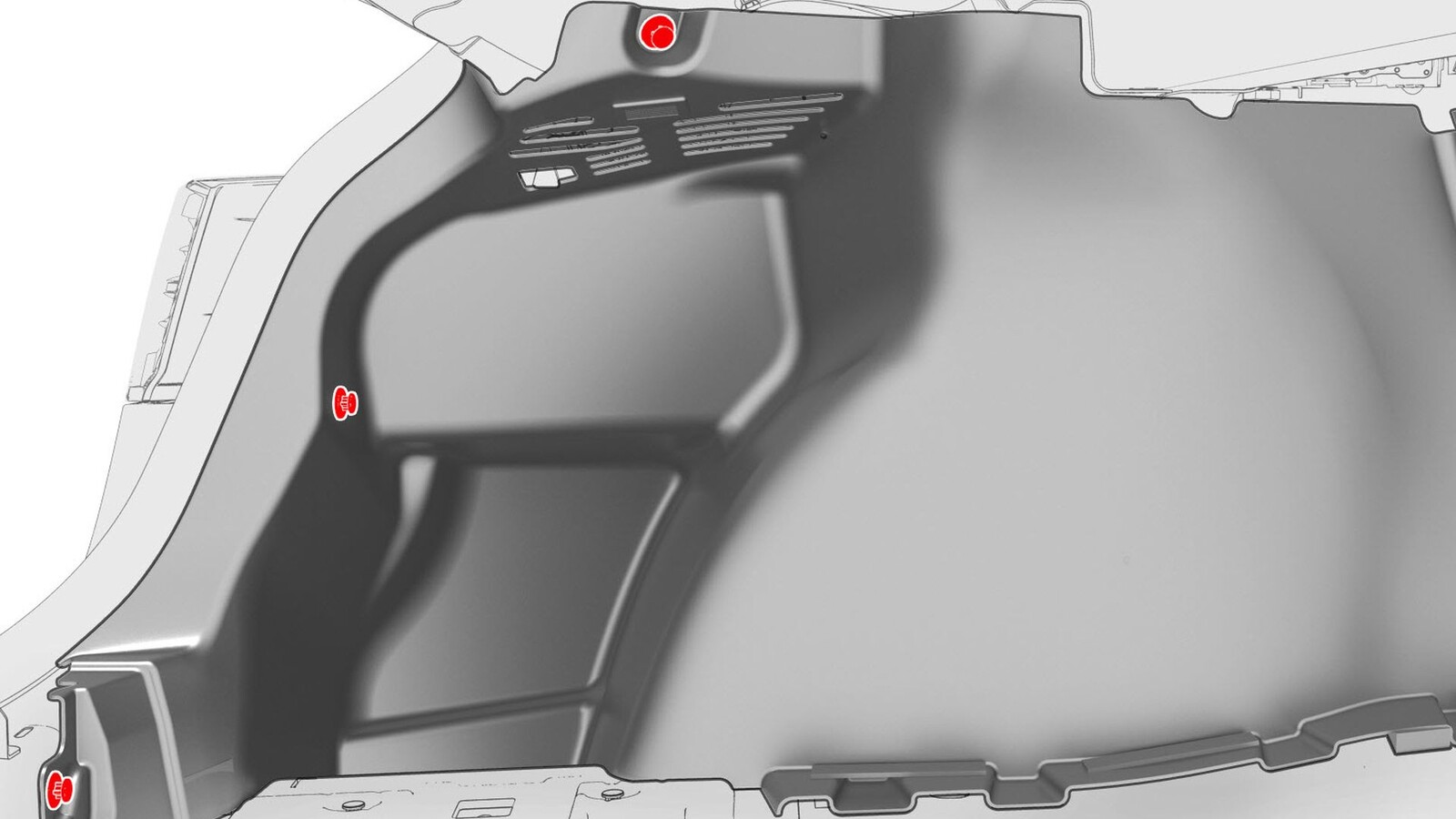

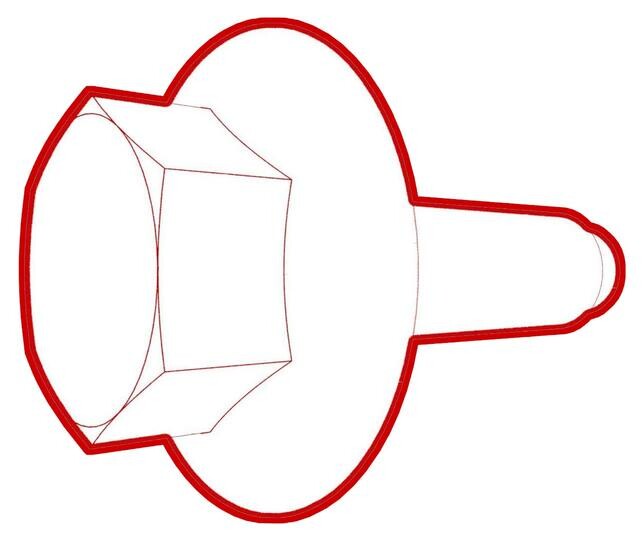

  8. 松开将后备箱左侧饰板后部固定到车辆的推拉式卡子（3 个）。
  9. 断开电气连接器与地面照明灯的连接。
  10. 将后备箱左侧饰板从后备箱地毯上松开，将饰板向后拉动，以接触充电接口电子控制单元 (ECU)，然后将地毯塞入饰板下方。
    注
    小心放置饰板以避免过度褶皱。

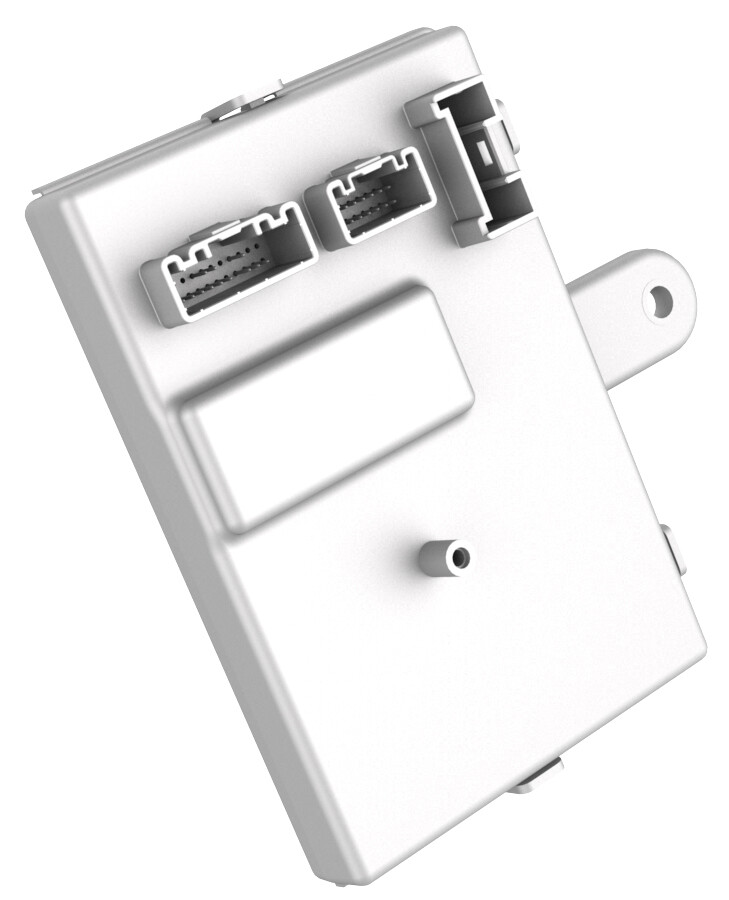

  11. 断开充电接口电子控制单元 (ECU) 的 3 个电气连接器。

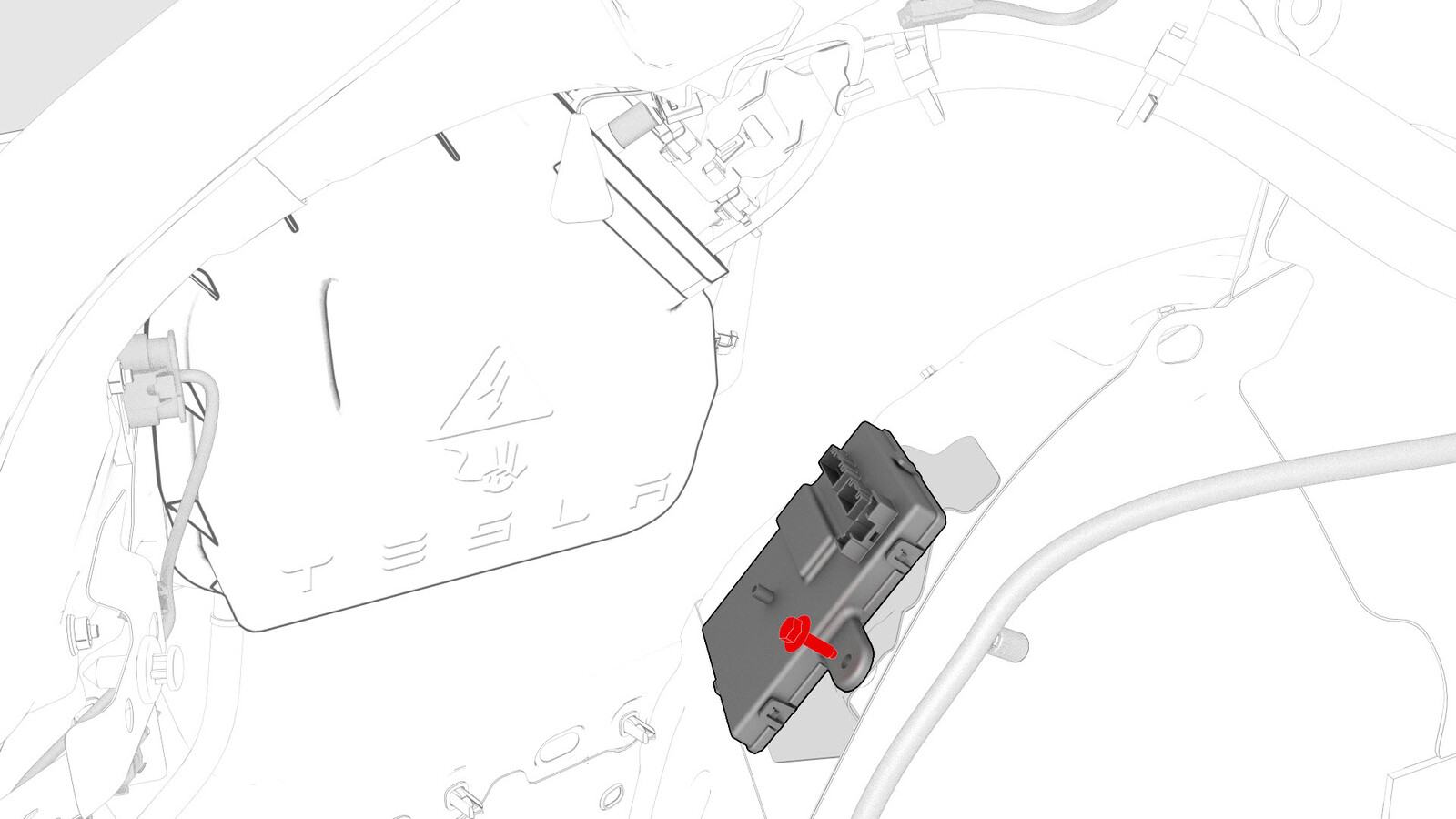

  12. 拆下将充电接口电子控制单元 (ECU) 固定到车身的螺栓。
    5.5 Nm (4.1 lbs-ft)

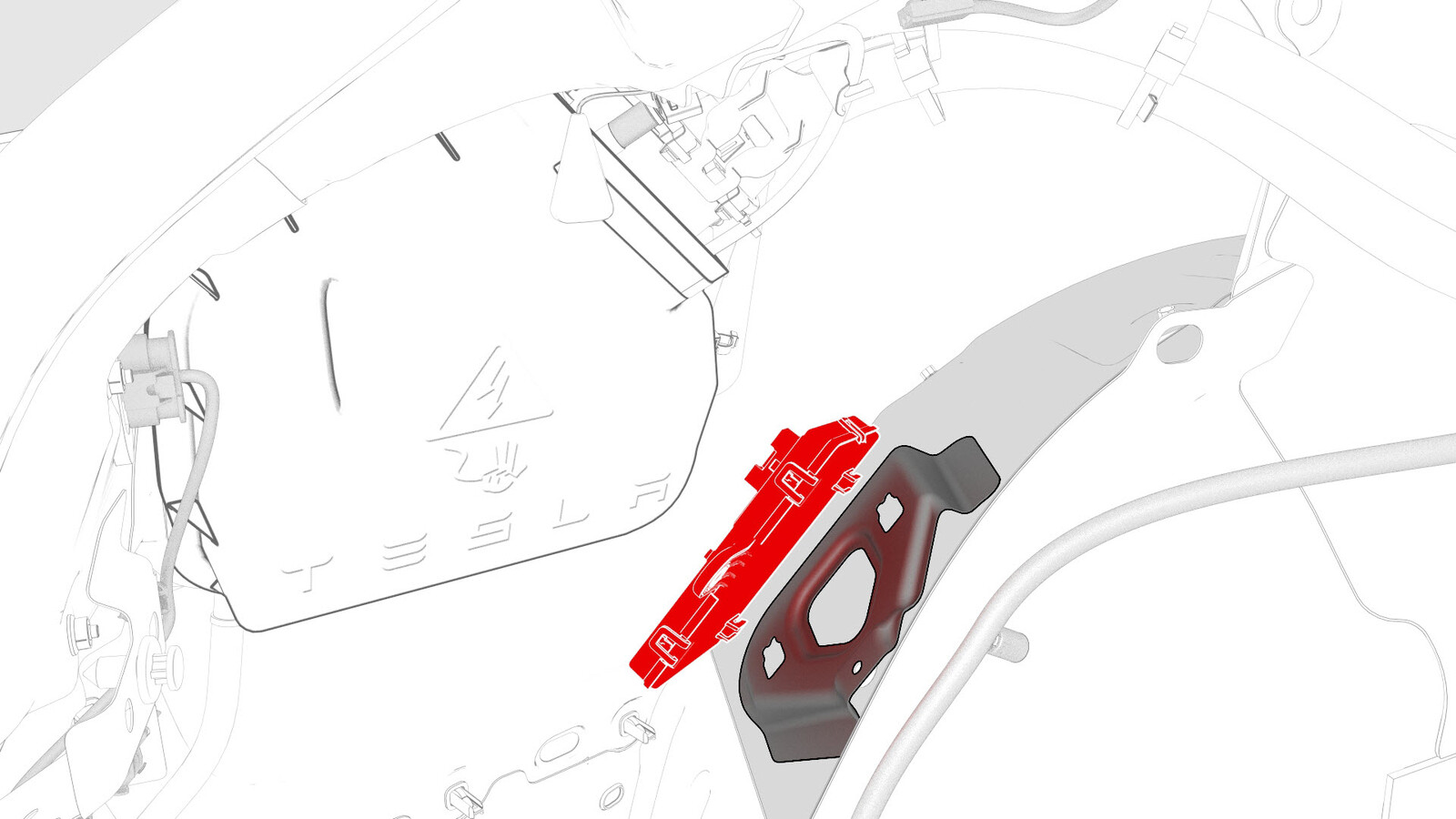

  13. 滑动充电接口电子控制单元 (ECU) 以松开将电子控制单元 (ECU) 固定到车身的锁片（2 个），然后将电子控制单元 (ECU) 从车辆上拆下。

安装

安装程序与拆卸程序相反，以下各项除外：

  • Reinstall the vehicle firmware. See 软件重新安装 - 触摸屏.
    注
    安装新的电子控制单元 (ECU) 后，立即重新安装软件，因为安装延误可能会导致 12V/低压电池过度耗电。
