盖板 - 高压电池仓（拆卸和安装）

校正代码 16101001 0.96 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-08-05: 针对安装高压控制器至高压电池仓盖板螺栓这一操作，删除了相关的紧固顺序信息。
  • 2026-06-10: 添加了有关维修盖板（仅限欧洲、中东和非洲地区）的信息

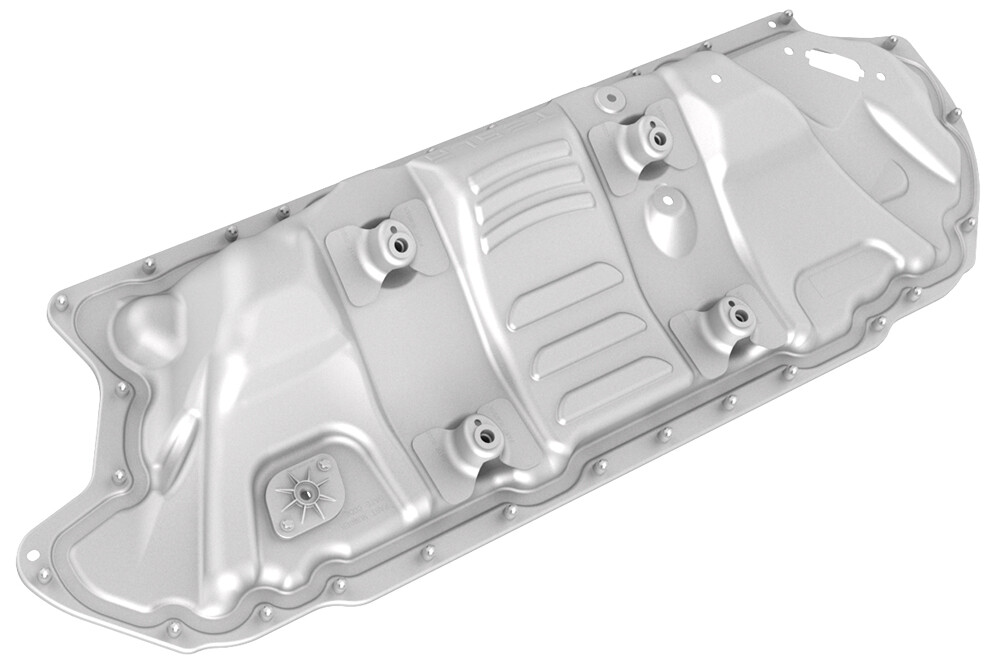

  • 2025-10-17: 删除了高压控制器改装步骤。明确规定所有 Model 3 车辆均需配备带火山型支架的高压电池仓盖板。
  • 2025-10-13: 在拆卸/安装高压电池仓盖板的步骤中添加了“必须站在车外操作”的警告。
  • 2024 年 4 月 4 日：添加了有关安装和拆卸高压电池仓套件绝缘体的信息。
  • 2023 年 6 月 9 日：更正了油性记号笔颜色。
  • 2023 年 5 月 22 日：添加了正确连接正极直流电缆的注意事项。
设备：
  • 1127845-00-A 高压电池仓维修盖板总成，Model 3
  • 1059330-00-B Skt, 1/4in Dr, 5-Lobe Torx Plus External
  • 1076971-02-A Wrench, Torque + Angle, 1/4" Dr
  • 1108272-00-B 变流器逻辑连接器盖，3DU
警告
Remove all jewelry (watches, bracelets, rings, necklaces, earrings, ID tags, piercings, etc.) from your person, and all objects (keys, coins, pens, pencils, tools, fasteners, etc.) from your pockets before performing any procedure that exposes you to high voltage.
警告
If corrective eyewear is necessary to safely perform any procedure, make sure that the eyewear is securely restrained to the head and cannot fall off.
警告
Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.
警告
维修高压电池仓盖板以及高压电池仓内部或周围的部件时，可能会接触到车辆一体式后铸件内边缘上的金属防水板。这些尖锐的突出物存在割伤风险，如果有可能接触到未受保护的防水板，则应穿戴适当的个人防护装备 (PPE)。有防水板时，如果未佩戴皮质外手套，至少要戴上防割手套。

扭矩规格

表 1. 扭矩规格: 盖板 - 高压电池仓（拆卸和安装）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts that attach the ancillary bay rails to the body and ancillary bay cover
24 Nm (17.7 lbs-ft)
  • 15 毫米套筒
  • 梅花 T40 套筒
重复使用
Nut that attaches the positive 12V output cable to the DCDC passthrough
9 Nm (6.6 lbs-ft)
  • 13 毫米 12 角深套筒
更换 1523698-00-A
Bolts that attach the ancillary bay cover to the high voltage controller
5 Nm (3.7 lbs-ft) +30 deg
  • 外梅花套筒 E10
重复使用
Bolt attaches the ancillary bay cover to the HV battery
8 Nm (5.9 lbs-ft)
  • 外梅花 5 角套筒 E10
重复使用

拆卸

  1. 拆下第二排座椅下部座垫。座椅座垫 - 下部 - 第二排（拆卸和更换）。
  2. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  3. 拆下第二排高压电池仓 12V 盖帽。
  4. Perform Vehicle HV Disablement Procedure. See 车辆高压禁用程序.
  5. 断开高压控制器连接器上的电气线束。
    注
    打开高压电池正极触点开关和负极触点开关时，会听到沉闷的金属声。

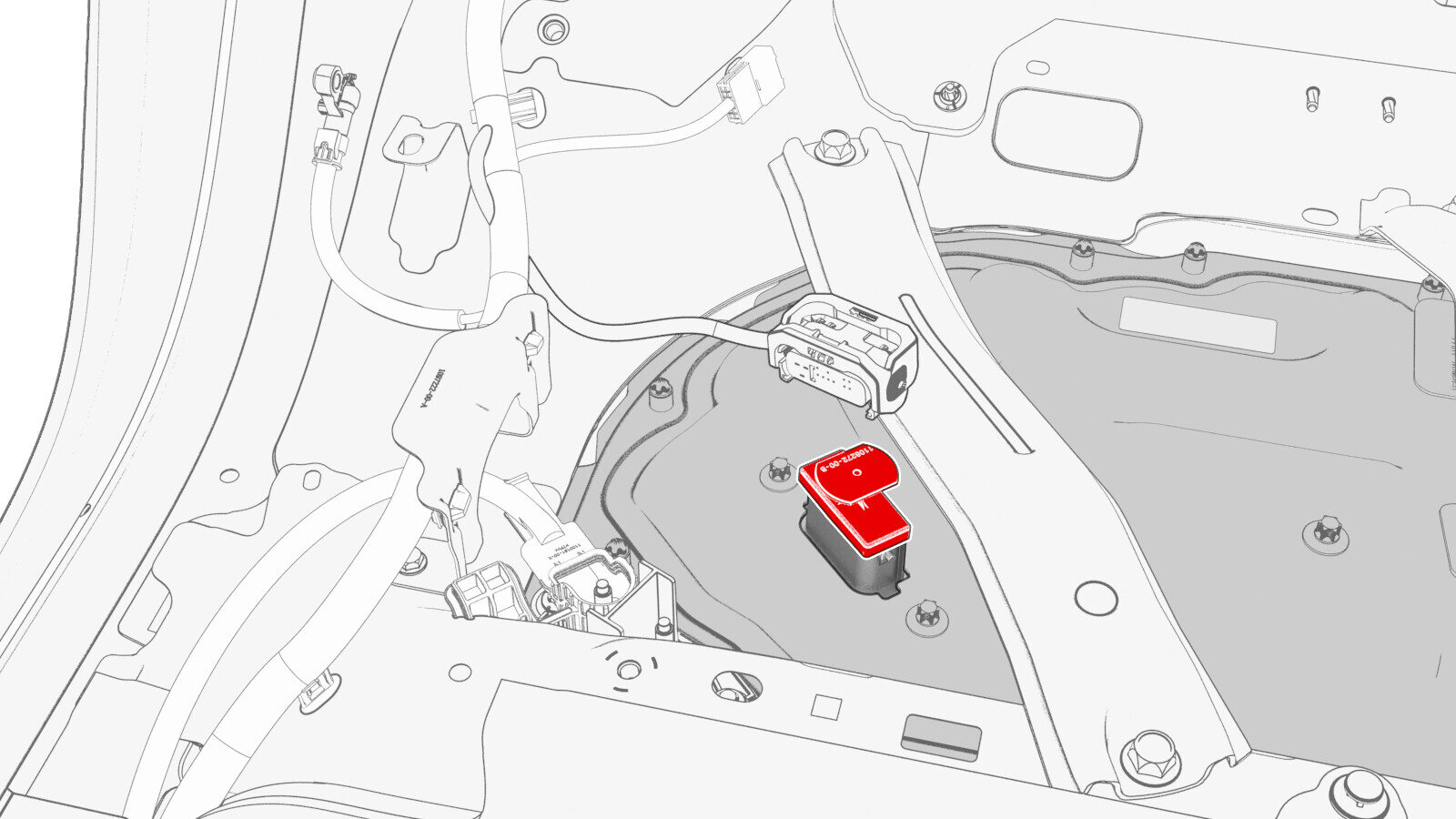

  6. 将逻辑连接器盖安装到高压控制器连接器上，以防止意外重连，保护连接器。
  7. 拆下第二排高压电池仓高压盖帽。

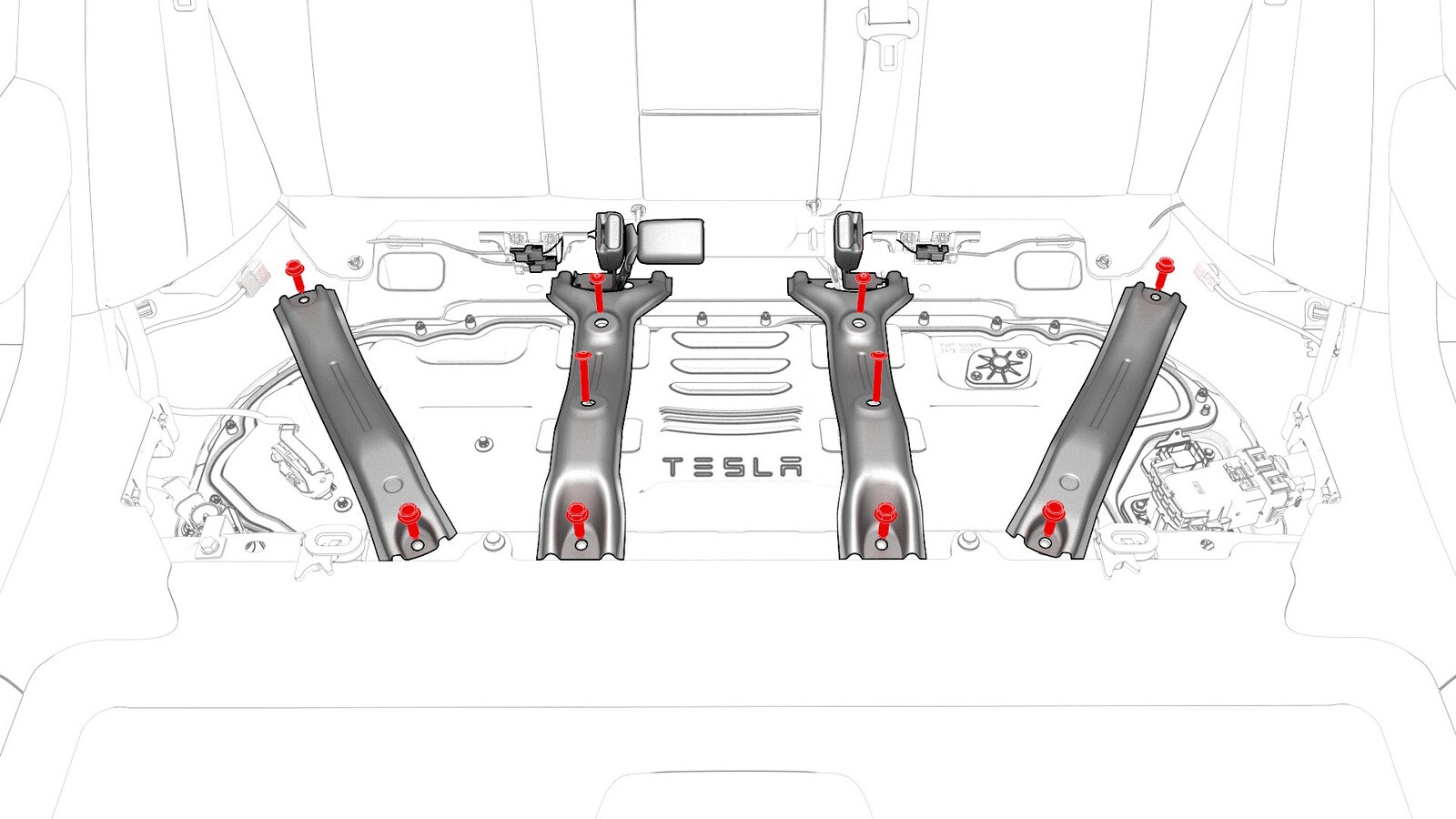

  8. 拆下将高压电池仓纵梁固定到车身和高压电池仓盖板的螺栓，然后将纵梁从车辆上拆下。
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 梅花 T40 套筒
  9. 拆下第二排左侧锁扣。请参阅 安全带锁扣 - 第二排 - LH（拆卸和更换）。
  10. 拆下第二排中间锁扣。请参阅 安全带锁扣 - 第二排 - 中间（拆卸和更换）。
  11. 如果已脱下皮革手套，则检查车辆一体式后铸件的内边缘上是否有防水板。如果有防水板，请戴上防割手套。
  12. 松开直流-直流直通件处的 12V 正极输出电缆盖板。
  13. 拆下并弃用将 12V 正极输出电缆固定到直流-直流直通件的螺母，然后将电缆从直通件处拆下。
    注
    检查输出电缆末端的橡胶套情况，如果已熔化或损坏，请更换橡胶套。
    提示
    推荐使用以下工具
    • 13 毫米 12 角深套筒
  14. 拆下将高压控制器从内部固定到高压电池仓盖板的螺栓。
    提示
    推荐使用以下工具
    • 外梅花套筒 E10

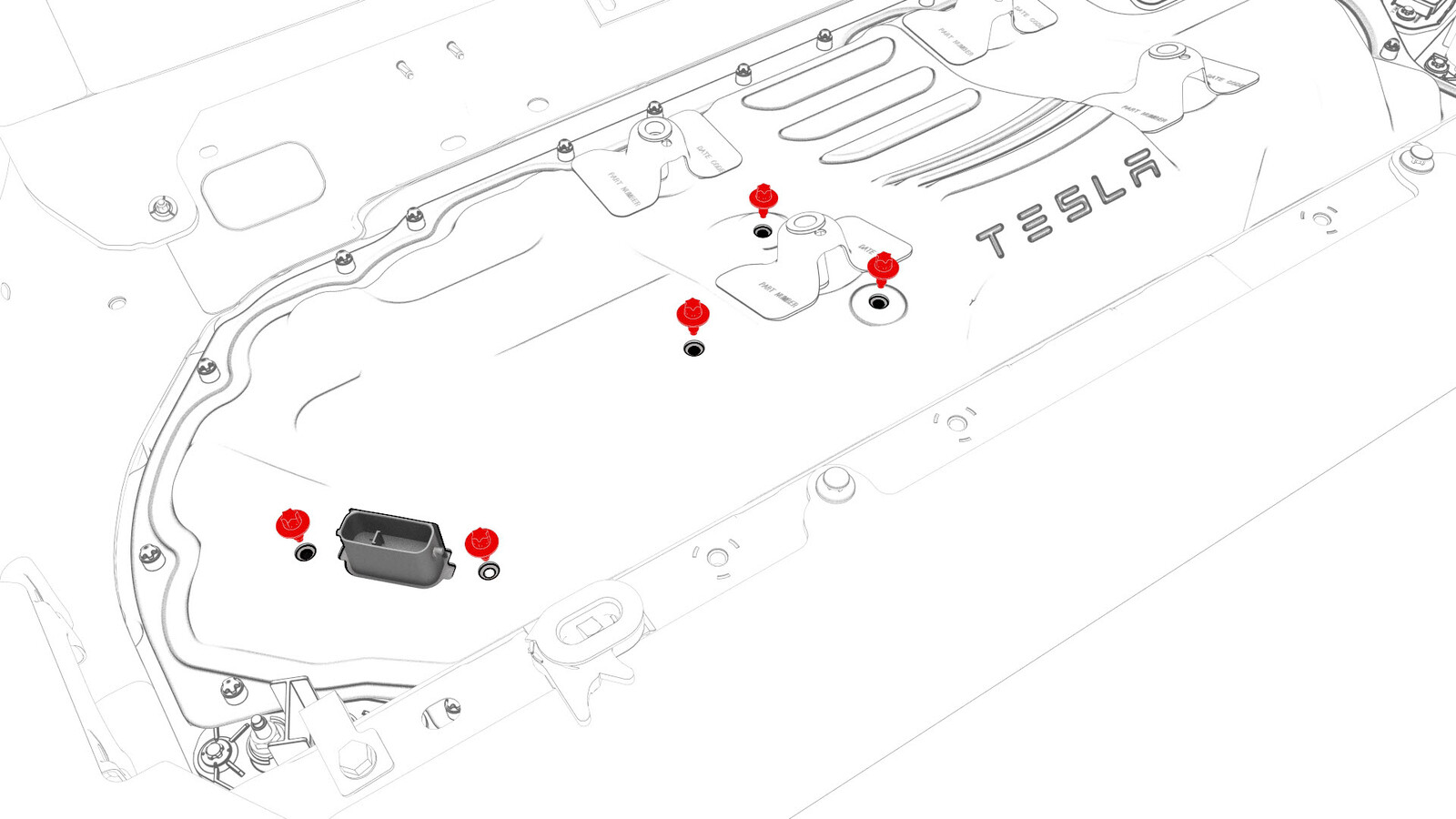

    图 1. 5 个螺栓固定的高压控制器高压电池仓盖板

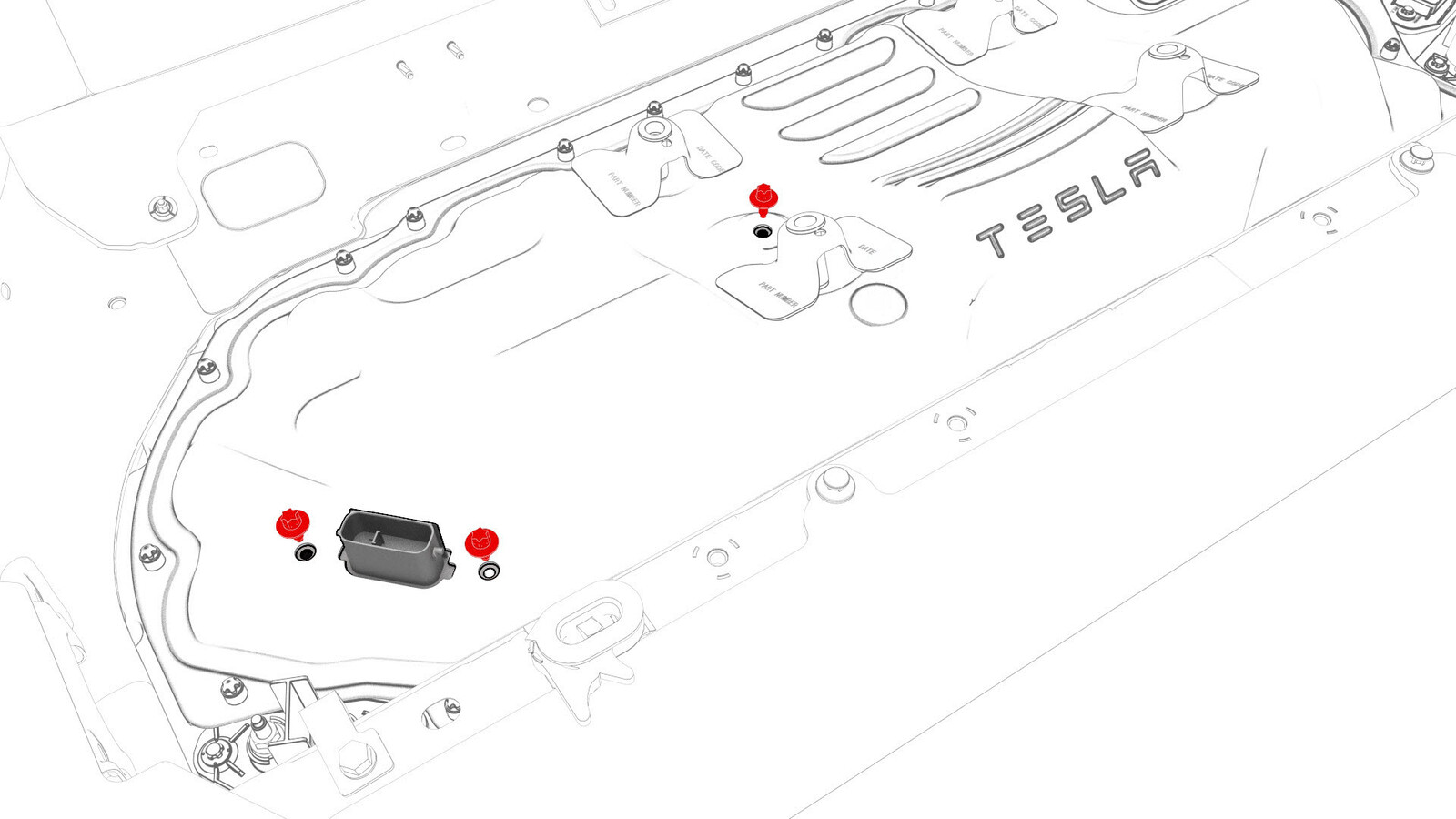

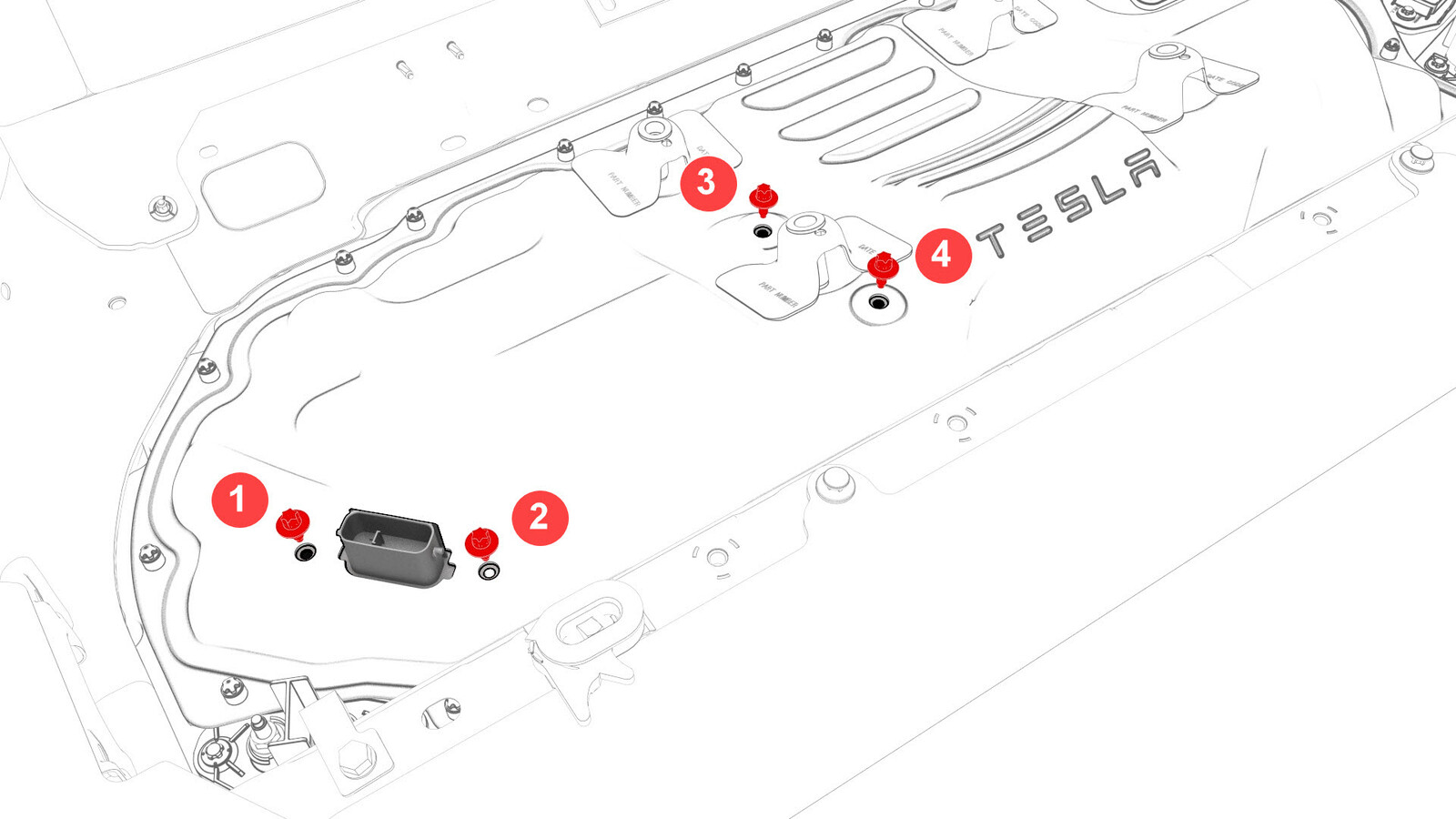

    图 2. 4 个螺栓固定的高压控制器高压电池仓盖板

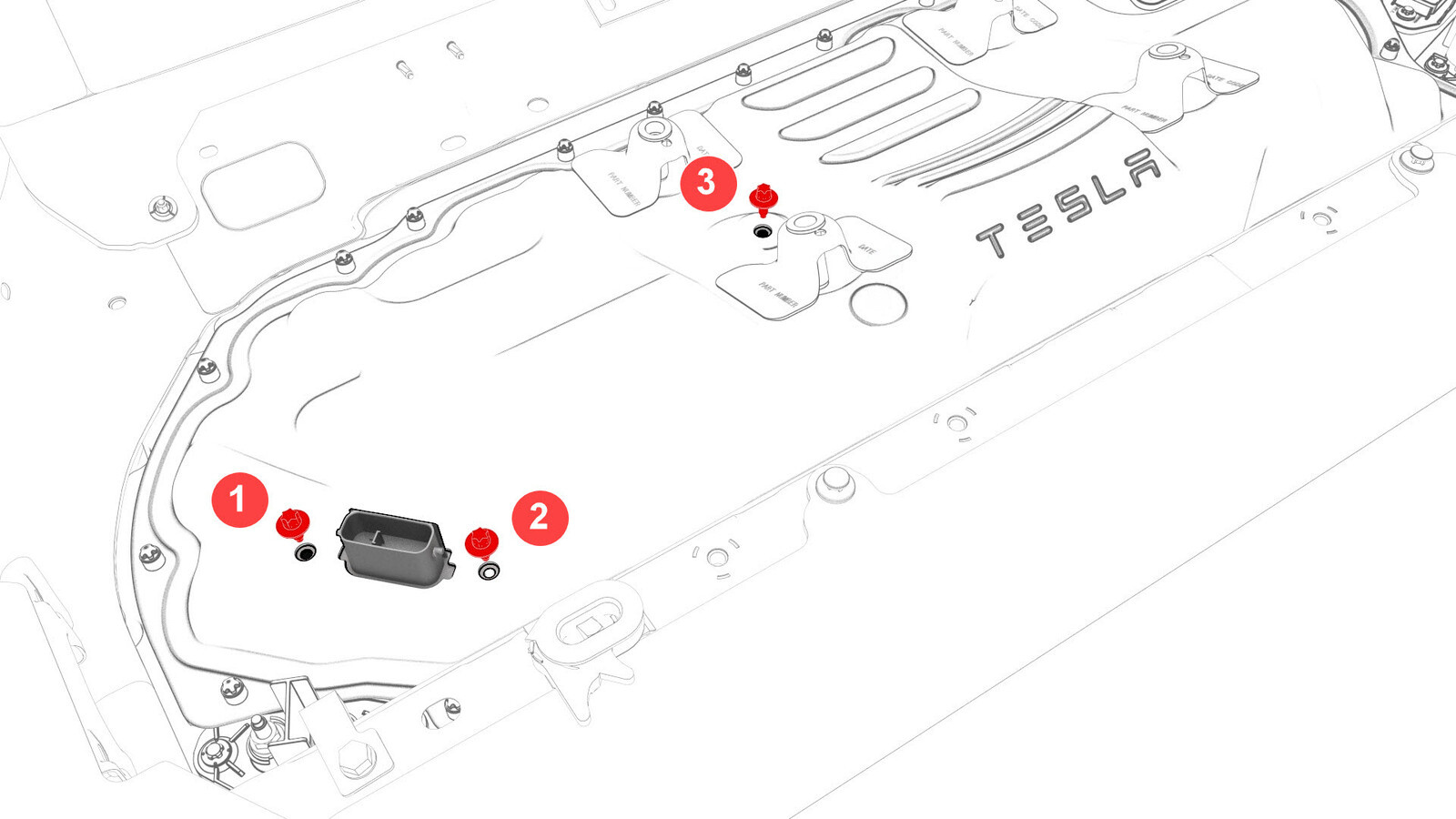

    图 3. 3 个螺栓固定的高压控制器高压电池仓盖板
  15. 拆下将高压电池仓盖板固定到高压电池的螺栓，然后将高压电池仓盖板从车辆上拆下。
    警告
    Remove the ancillary bay cover from the vehicle while standing outside the vehicle to reduce the risk of falling into the open HV battery.
    警告
    使用非磁性 External Torx E10 5-Lobe 套筒。磁性套筒无法完全夹紧，可能会损坏螺栓头。
    注
    不同版本的高压电池仓盖板有 28 个、18 个或 16 个螺栓。
    注
    这些螺栓都固定在高压电池仓盖板上。
    提示
    推荐使用以下工具
    • 外梅花 5 角套筒 E10

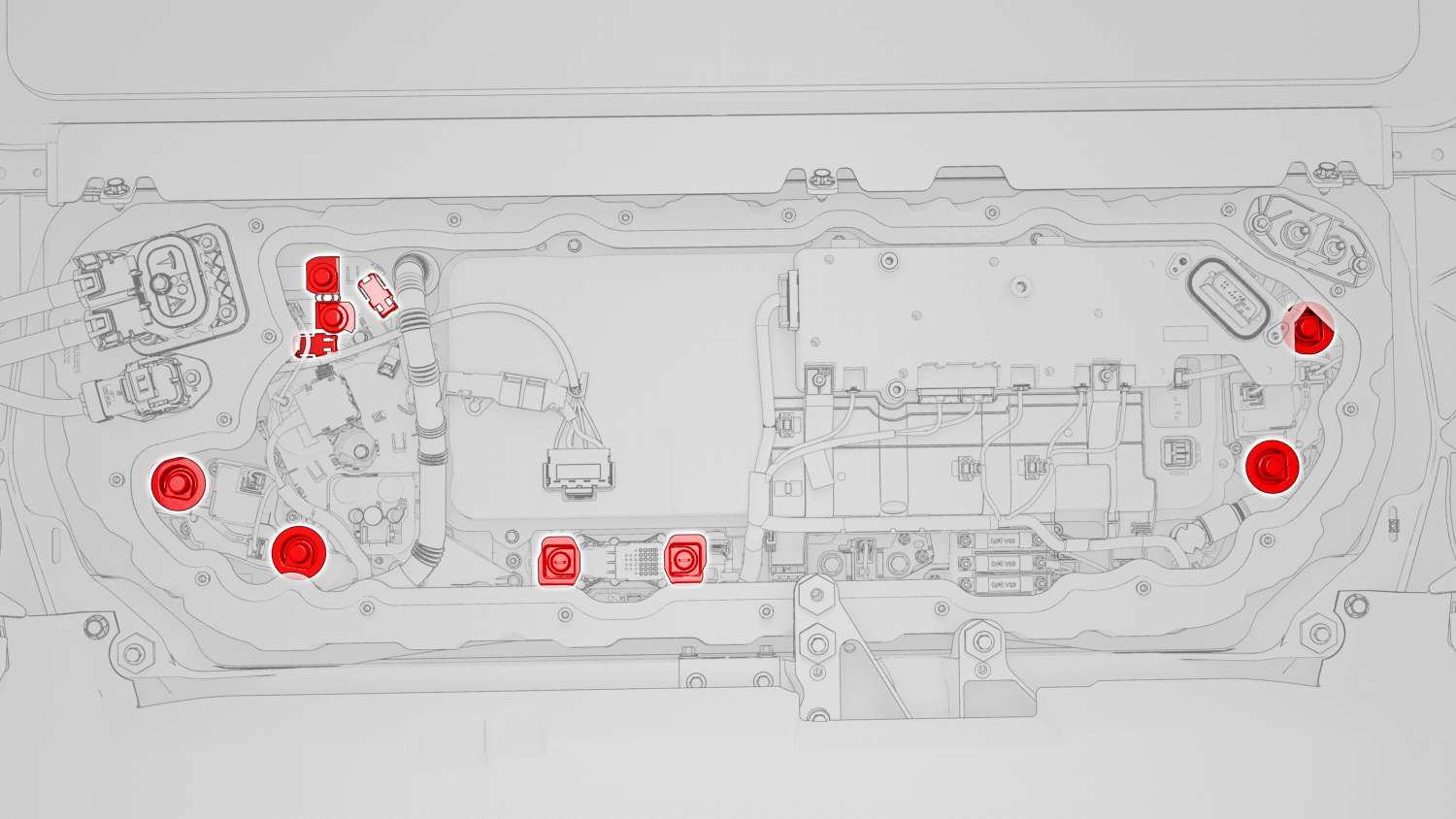

  16. 目视检查高压电池仓内侧高压部件上的绝缘体。
    警告
    For EMEA only: Install a Service Cover on the Ancillary Bay if required due to training requirements. E.g. for pyrotechnic disconnect replacement by technicians who are not certified for all Ancillary Bay procedures.

安装

  1. 使用异丙醇 (IPA) 湿巾清理高压控制器安装螺栓孔以及螺栓孔处高压电池仓盖板内侧和外侧残留物。
  2. 使用异丙醇 (IPA) 湿巾清洁高压电池仓盖板垫片表面，以及高压电池的接合面。
  3. 如果铝胶带改装补片缺失或损坏，则将其拆下（如有），使用异丙醇 (IPA) 湿巾清洁相关区域，贴上另一块铝胶带补片，用硅胶辊浸湿补片以使粘合剂凝固。
    提示
    推荐使用以下工具
    • 3M 425 铝箔胶带 - 0601363

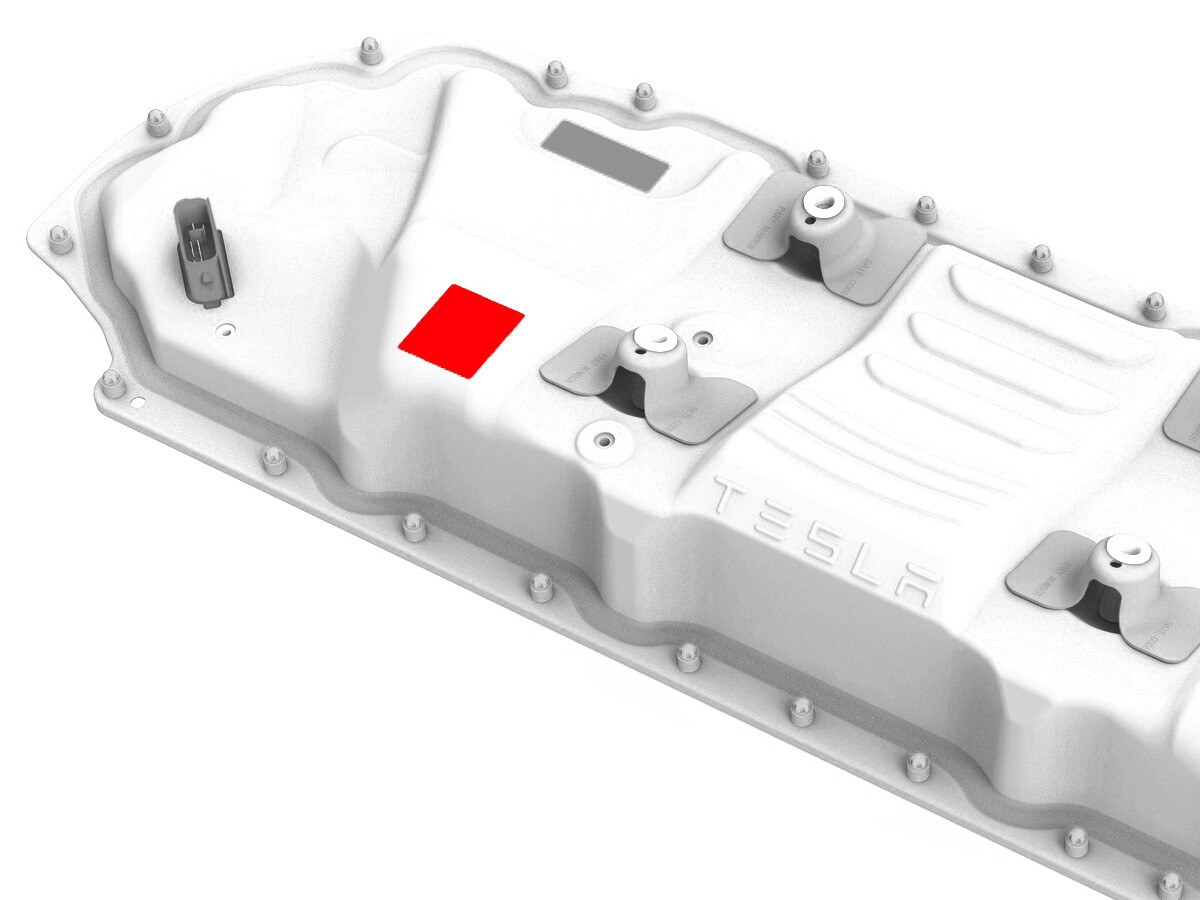

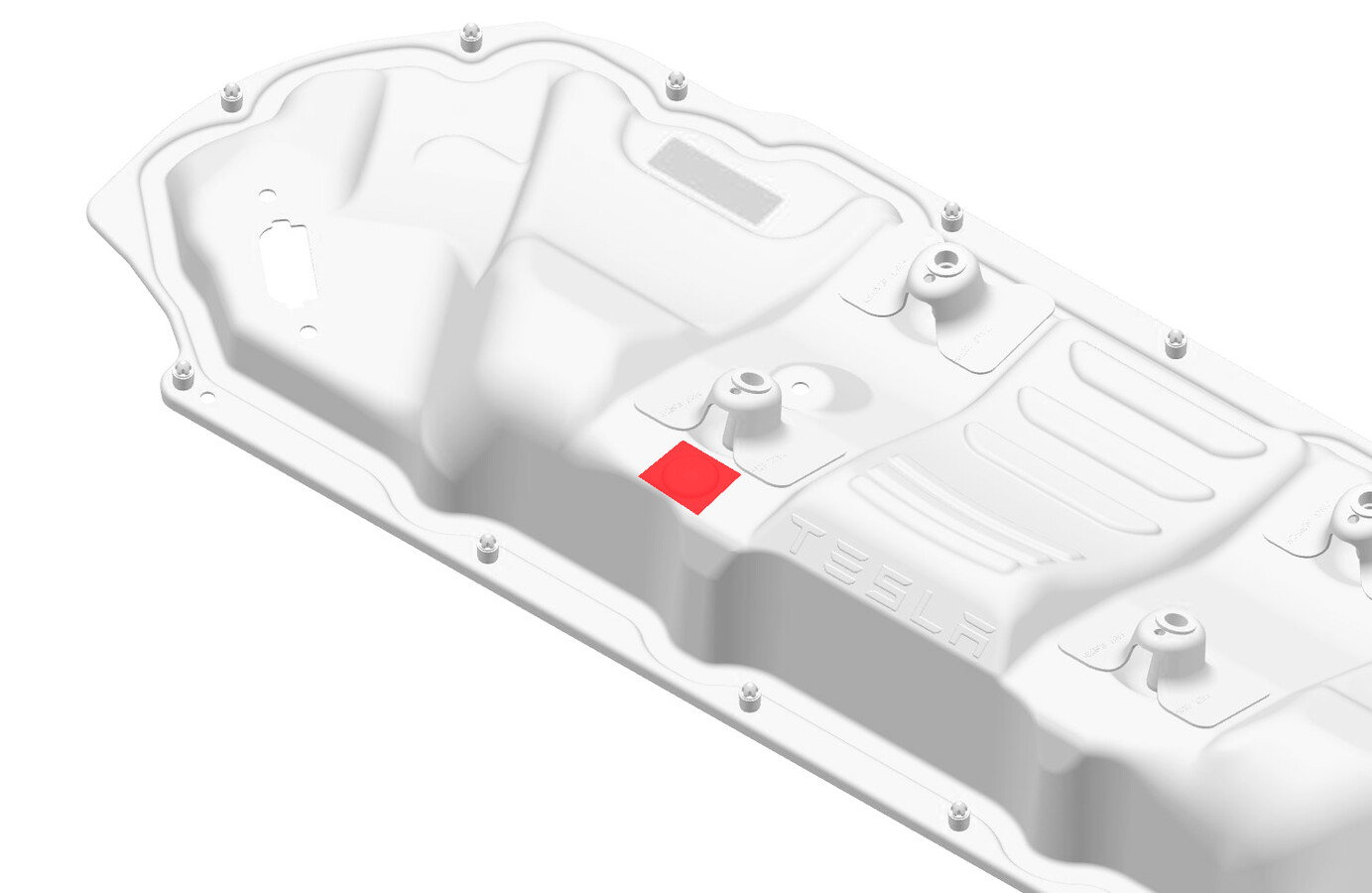

    图 4. 5 螺栓至 4 螺栓补片 50 毫米 x 50 毫米
    图 5. 4 螺栓至 3 螺栓补片 30 毫米 x 30 毫米
  4. 检查车辆一体式后铸件的内边缘是否有金属防水板。如果有防水板，并且已经脱下皮质外手套，请戴上防割手套。

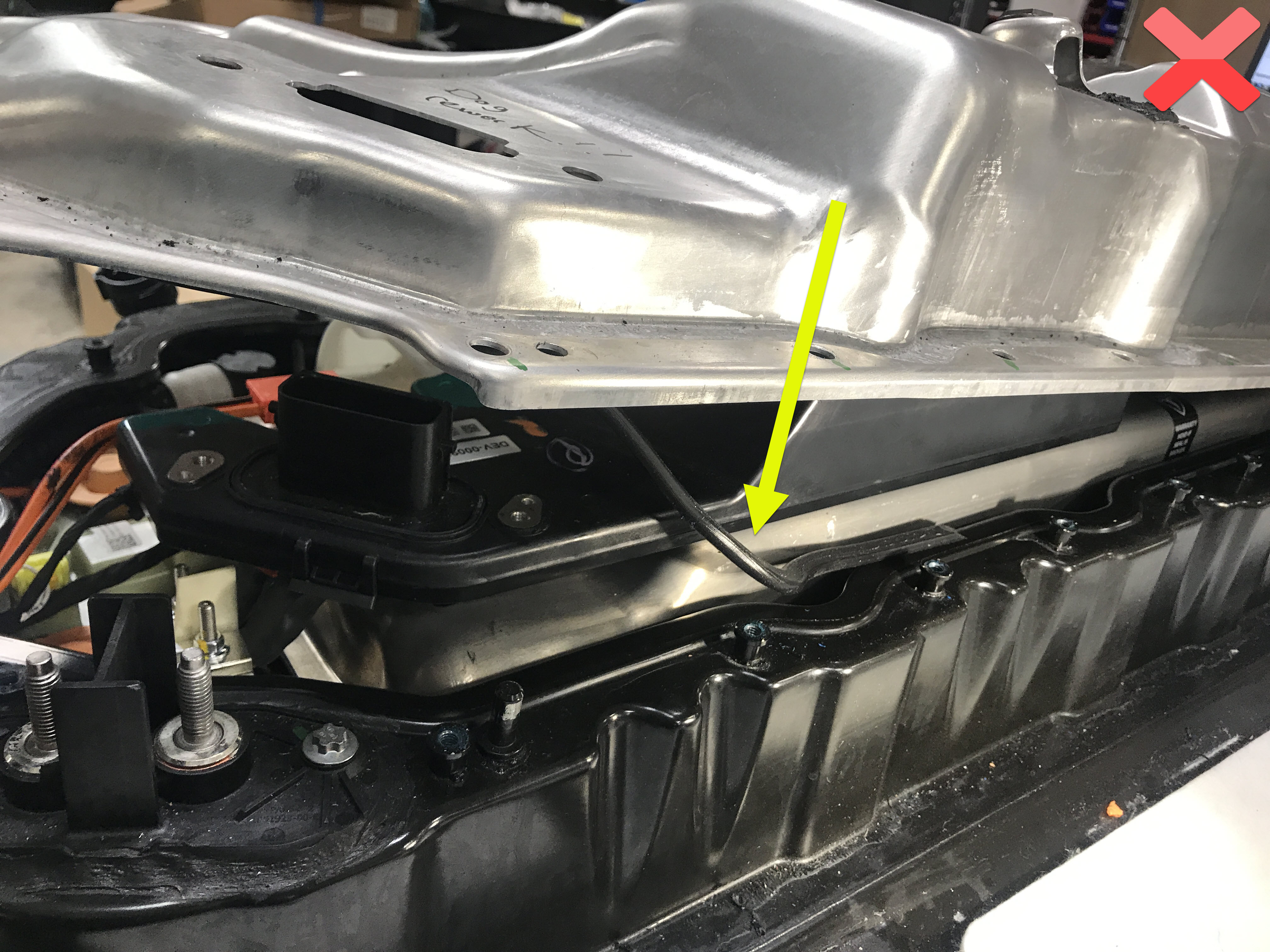

  5. 检查高压电池仓壁是否损坏。
    注

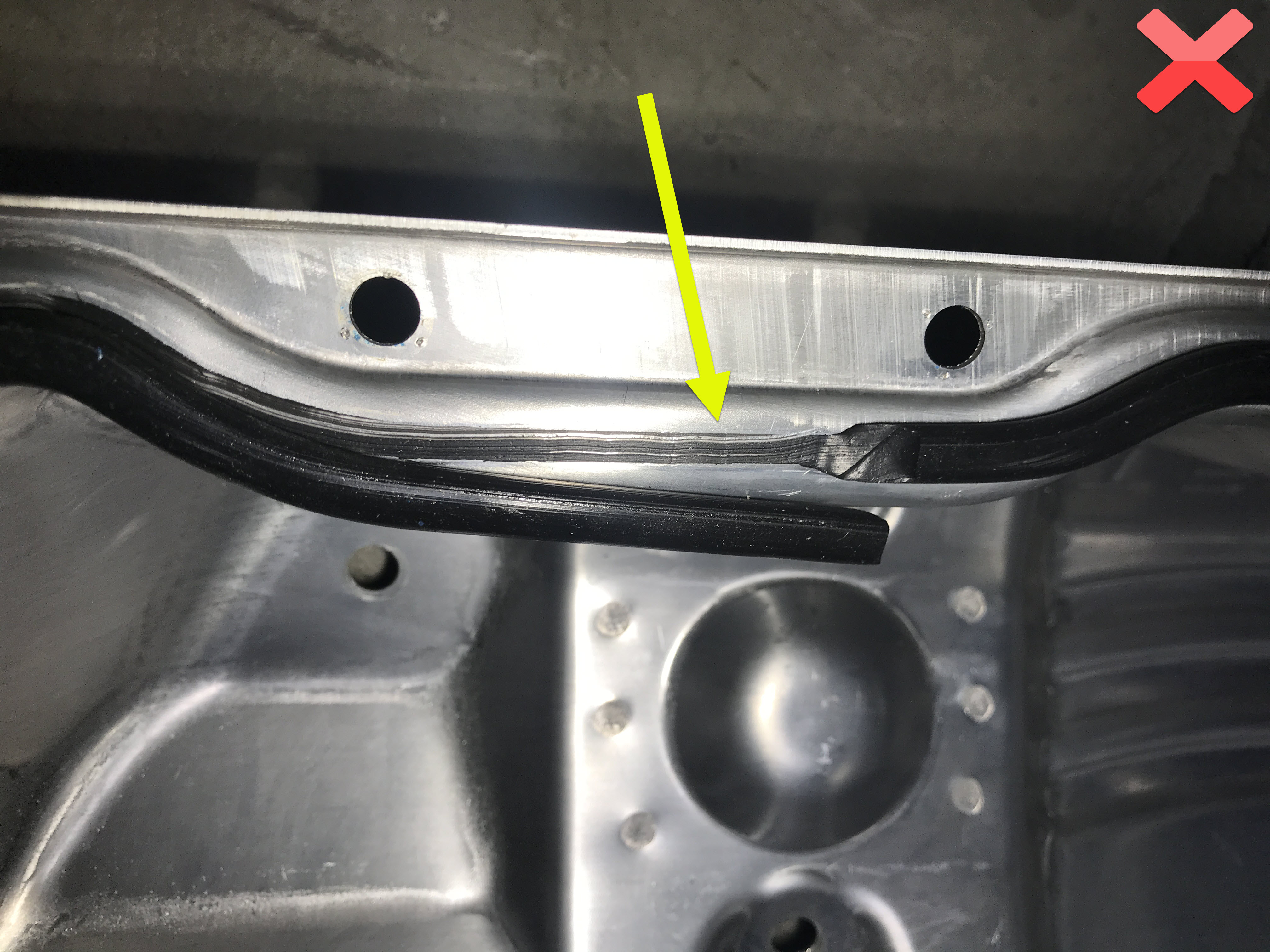

    因出现凹陷或压痕而不再平整的密封件将会导致泄漏，不可重复使用。如果有涂漆从高压电池仓壁脱落，无论是否黏附在密封件上，均需在再次组装时进行外壳泄漏测试。

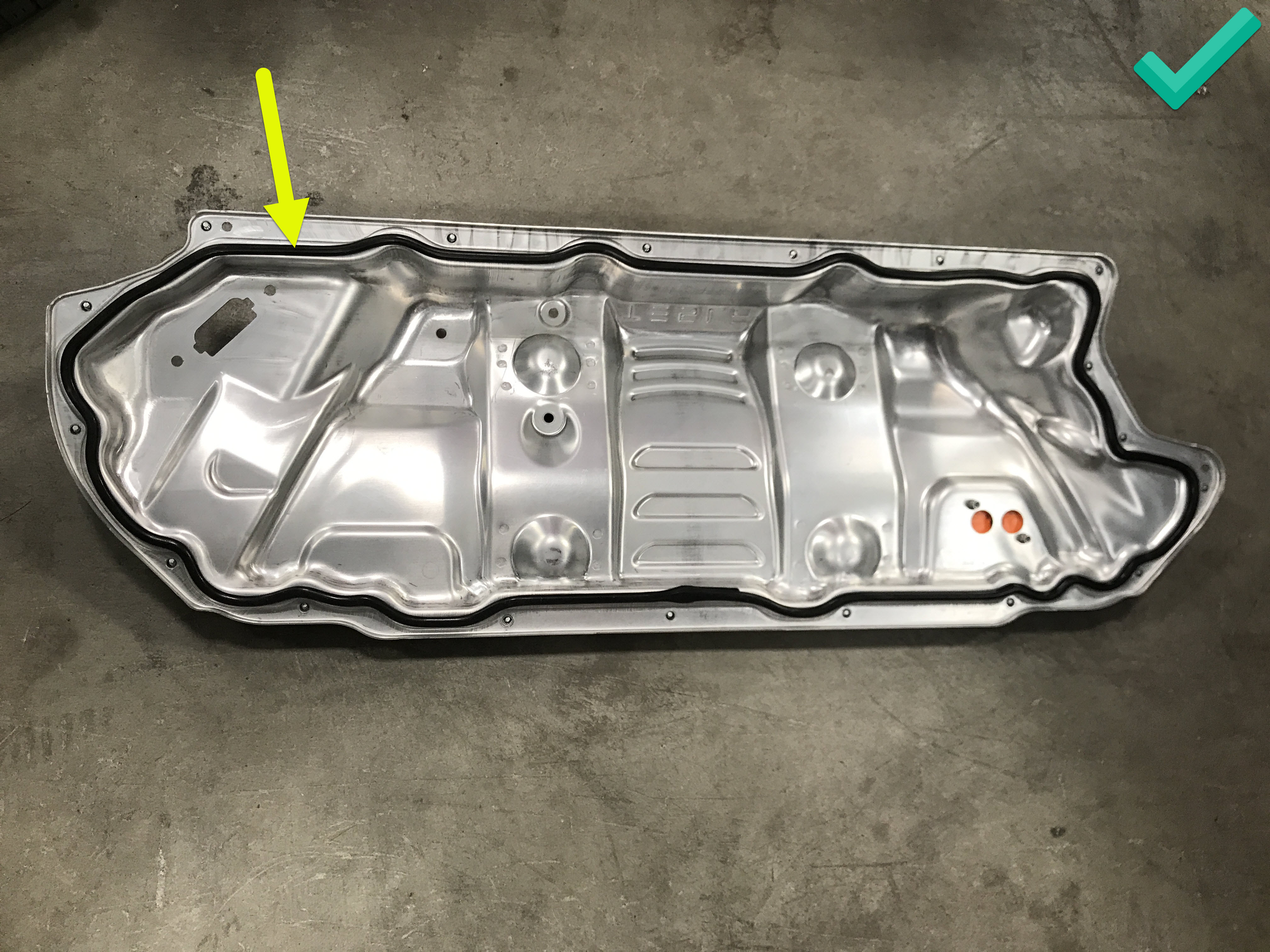

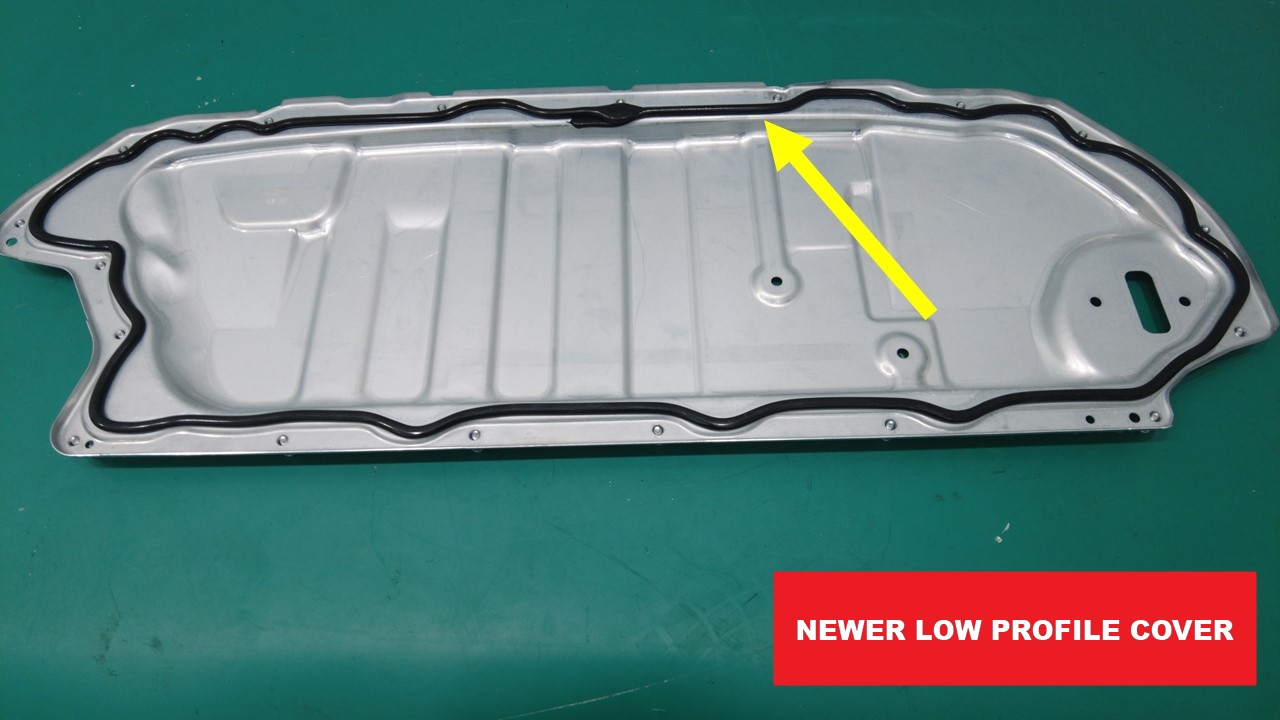

  6. 检查高压电池仓盖板密封件，确认无可视损坏。
    注

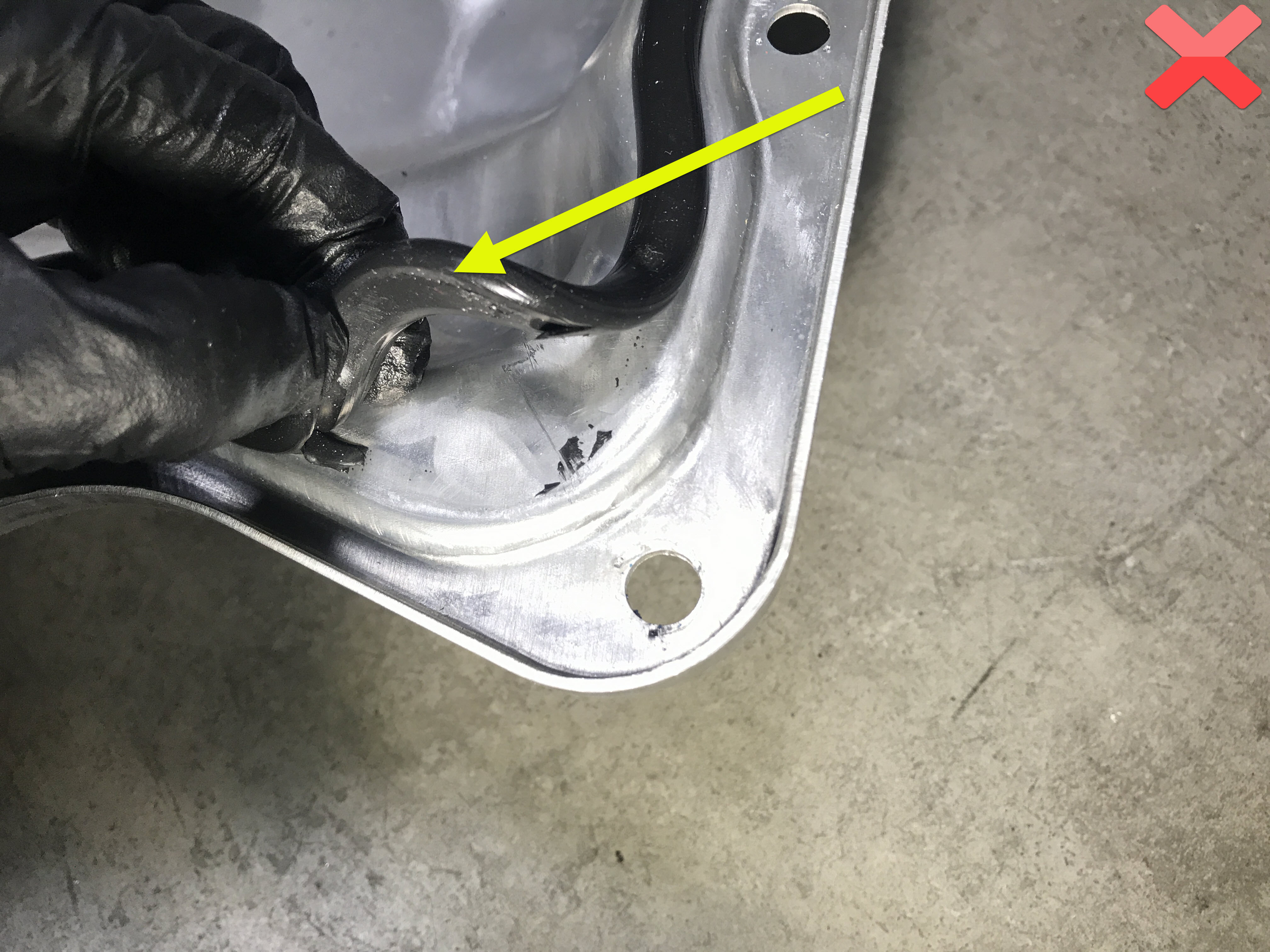

    为清晰起见，图片为近距离拍摄的视图。出现分层或者已经磨损的密封件不得再次使用。
  7. 将高压电池仓盖板安装到高压电池上。
    警告
    Install the ancillary bay cover to the HV battery while standing outside the vehicle to reduce the risk of falling into the open HV battery.
  8. 将逻辑连接器盖安装到高压控制器连接器上。
  9. 按图示顺序安装高压电池仓盖板螺栓，紧固后，使用橙色油性记号笔标记各螺栓。
    8 Nm (5.9 lbs-ft)
    警告
    使用非磁性 External Torx E10 5-Lobe 套筒。磁性套筒无法完全夹紧，可能会损坏螺栓头。
    注
    不同版本的高压电池仓盖板有 28 个、18 个或 16 个螺栓。
    提示
    推荐使用以下工具
    • 外梅花 5 角套筒 E10

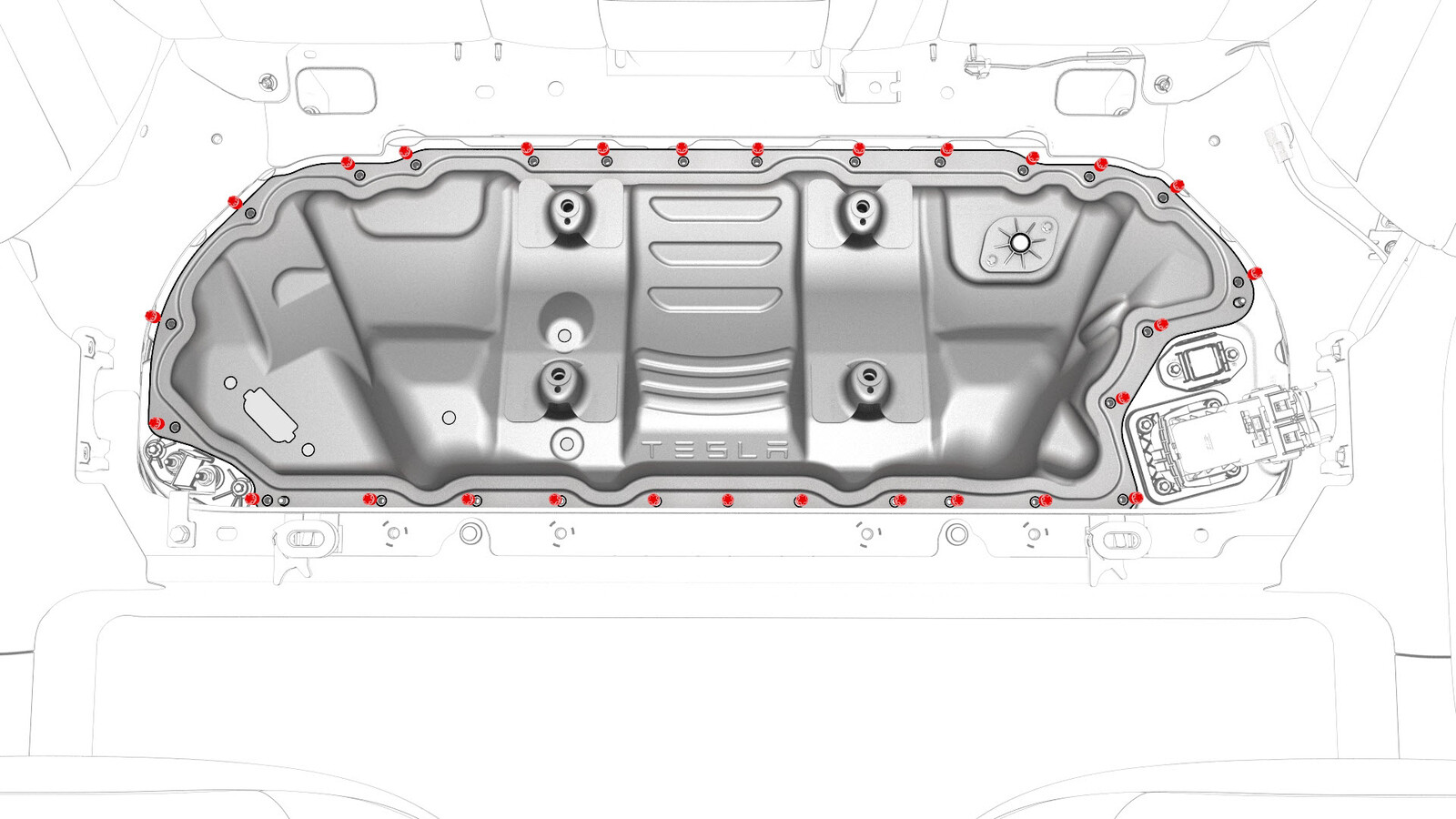

    图 6. 28 个螺栓固定的高压电池仓盖板螺栓紧固顺序

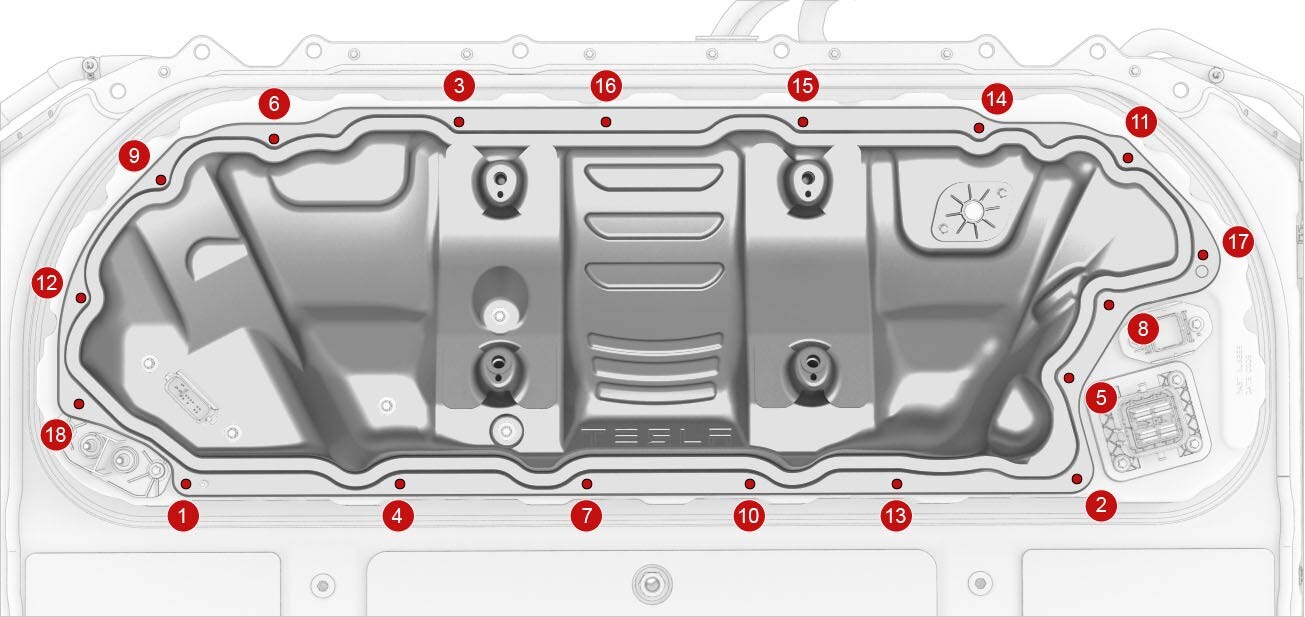

    图 7. 18 个螺栓固定的高压电池仓盖板螺栓紧固顺序

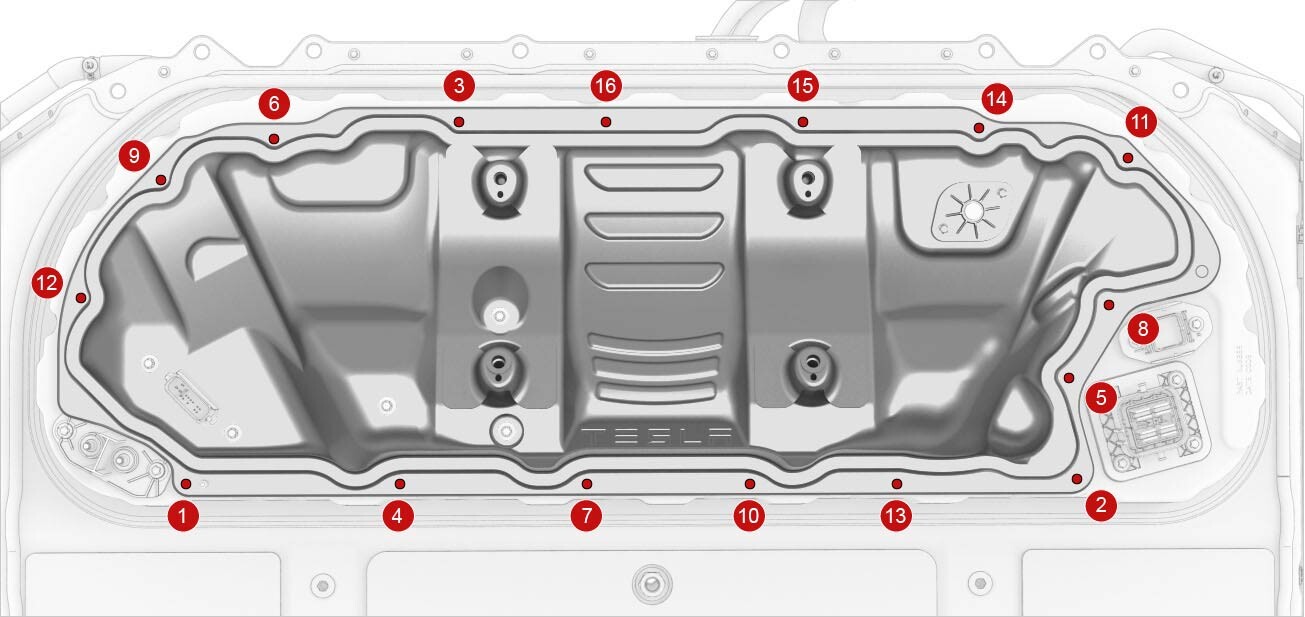

    图 8. 16 个螺栓固定的高压电池仓盖板螺栓紧固顺序
  10. 脱下高压绝缘手套。
  11. 安装将高压控制器至高压电池仓盖板螺栓，紧固后，使用橙色油性记号笔标记各螺栓。
    5 Nm (3.7 lbs-ft) +30 deg
    提示
    推荐使用以下工具
    • 外梅花套筒 E10

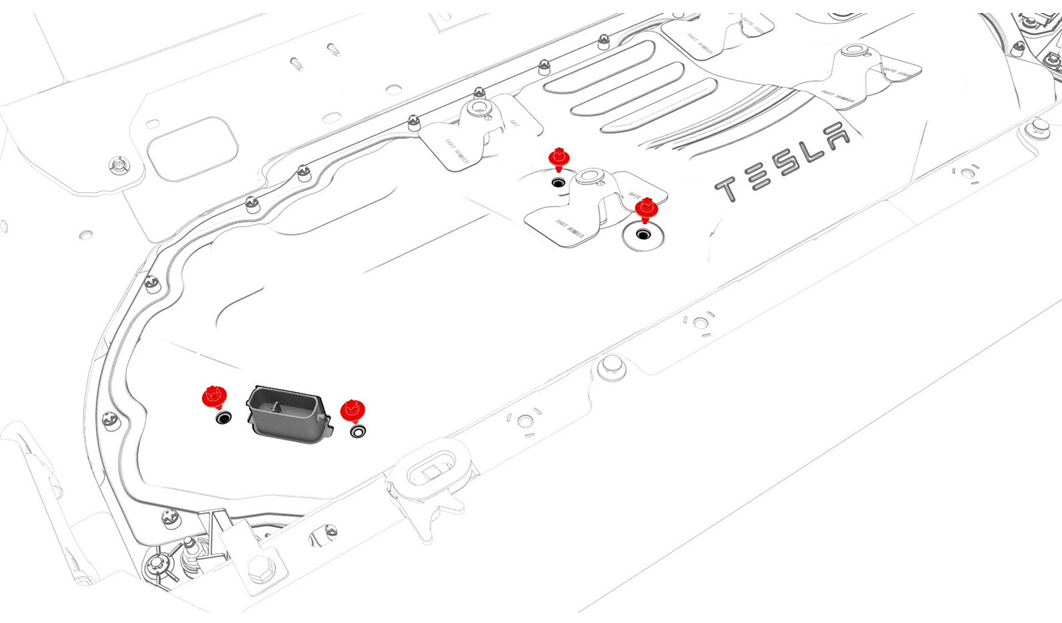

    图 9. 5 个螺栓固定的高压控制器高压电池仓盖板
    图 10. 4 个螺栓固定的高压控制器高压电池仓盖板
    图 11. 3 个螺栓固定的高压控制器高压电池仓盖板

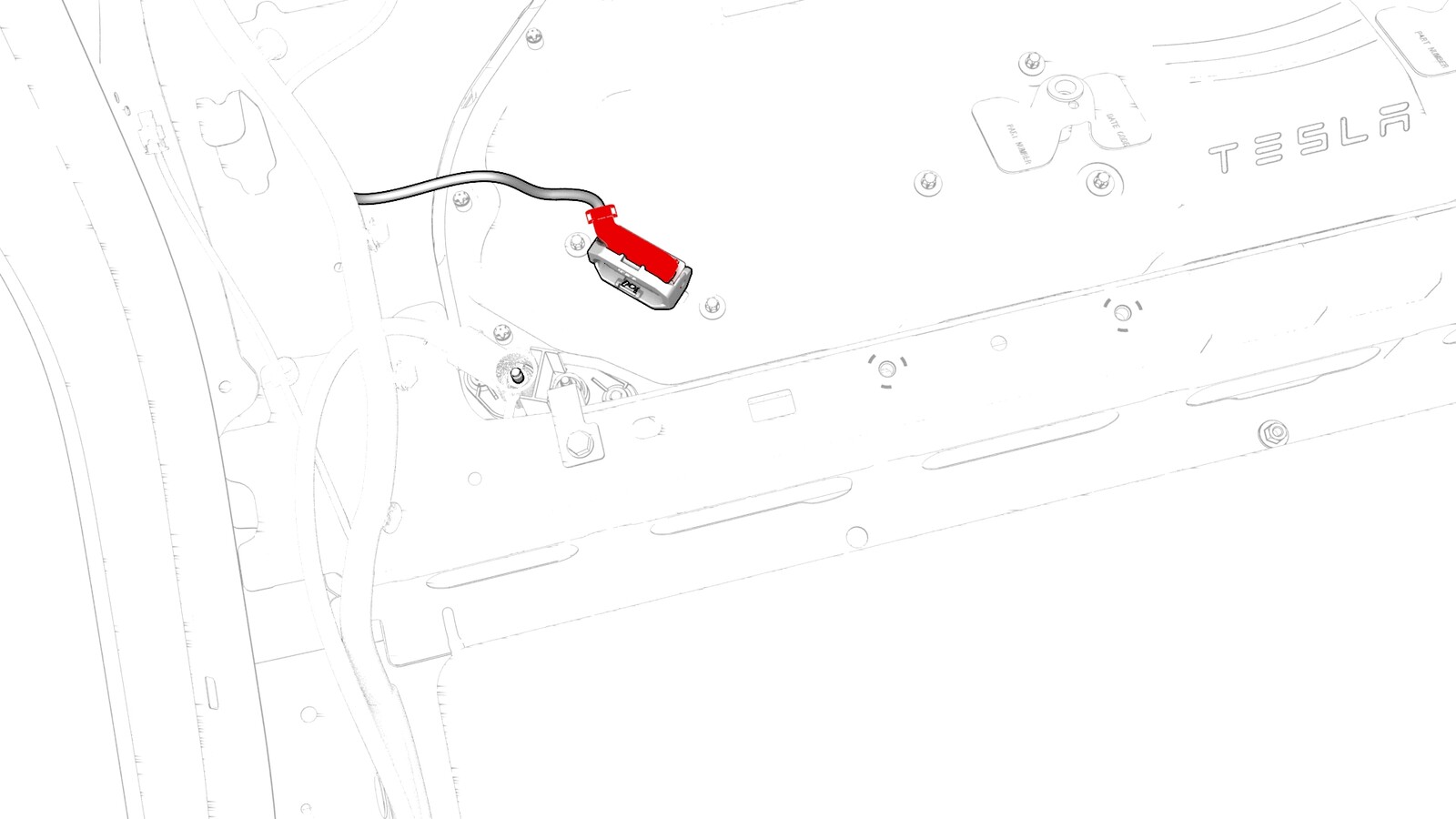

  12. 将 12V 正极输出电缆连接到直流-直流直通件，安装新的螺母以固定电缆，紧固后，使用粉色/紫色油性记号笔标记螺母。
    9 Nm (6.6 lbs-ft)
    警告
    确保橡胶套未陷入电缆接线头底部，或被夹在电缆接线头和螺母之间。
    警告
    Make sure the positive output cable is positioned properly and in the right direction against the plastic anti-rotation edge on the DCDC passthrough.
    注
    紧固后，使用油性记号笔标记紧固件。
    提示
    推荐使用以下工具
    • 13 毫米 12 角深套筒

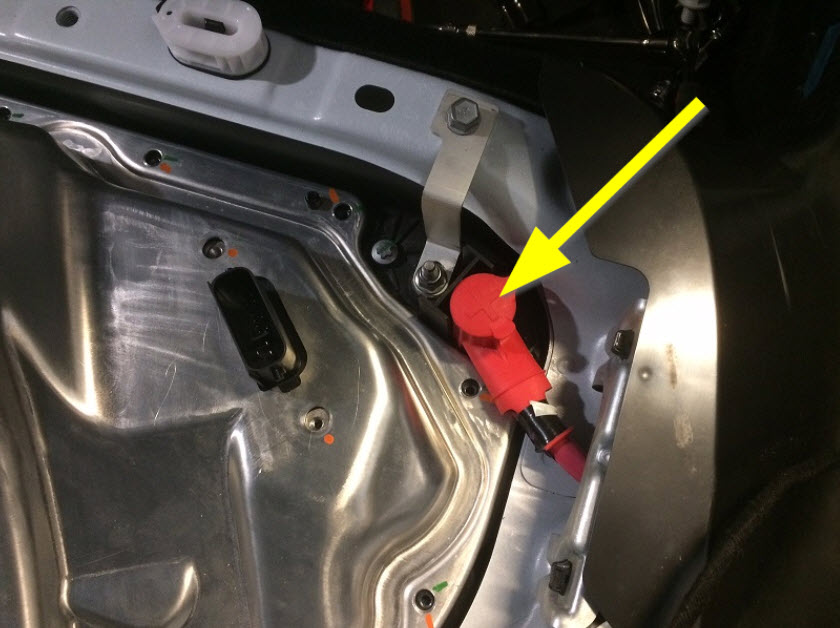

  13. 安装 12V 正极输出盖板。

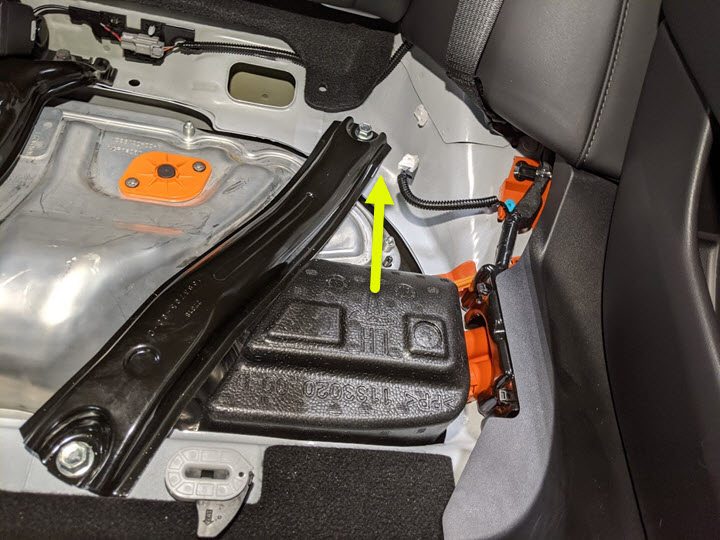

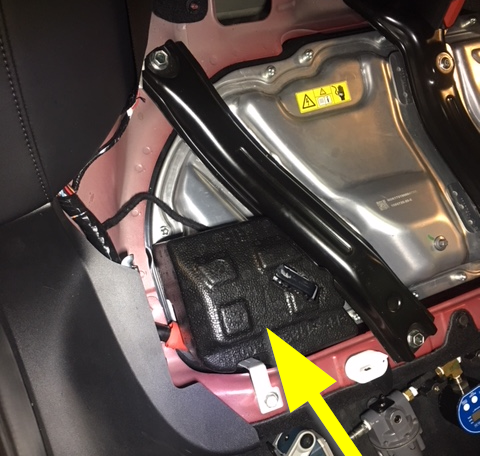

  14. 安装将纵梁固定到高压电池仓盖板和车身的螺栓。
    24 Nm (17.7 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米套筒
    • 梅花 T40 套筒
  15. 安装第二排中间锁扣。请参阅 安全带锁扣 - 第二排 - 中间（拆卸和更换）。
  16. 本视频展示了如何将第二排左侧座椅锁扣正确叠加到第二排中间座椅安全带锚固件上：
  17. 将第二排中间座椅安全带锚固件放置到第二排左侧高压电池仓内侧纵梁上，安全带置于右侧。
  18. 确保安全带未扭曲，并平放在第二排座椅靠背上。
  19. 将第二排左侧座椅锁扣支架导销插入第二排左侧高压电池仓内侧纵梁孔中，然后将支架向下转到锚固件上，将导销对准锚固件上的槽口。
  20. 安装一个新螺栓，将座椅锁扣支架、座椅安全带锚固件和高压电池仓内侧纵梁固定到车身上。
    40 Nm (29.5 lbs-ft)
  21. 验证叠加情况。
    标注 描述
    1 顶部的第二排左侧锁扣
    2 第二排中间座椅安全带锚固件
    3 底部左侧高压电池仓内侧纵梁
  22. 安装将电气连接器内螺纹接头侧固定到车身螺柱的塑料支架。
  23. 将电气线束连接至左侧后座椅安全带锁扣连接器。
  24. 安装左侧第二排锁扣。请参阅 安全带锁扣 - 第二排 - LH（拆卸和更换）。
  25. 安装第二排高压电池仓高压盖帽。
  26. 将逻辑连接器盖从高压控制器连接器上拆下。
  27. 将电气线束连接到高压控制器连接器。
  28. 安装第二排高压电池仓 12V 盖帽。
  29. 需要立即执行高压电池仓漏气测试的情况包括：在高压电池仓盖板垫片上或高压电池接合面上发现损坏、更换了铝胶带改装补片或另一个程序指示现在需要执行该操作。
  30. 安装第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  31. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
