盖板 - 高压电池仓（互换）（电池置于操作台上）

校正代码 16300107 0.36 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

注
This procedure is to be performed if the HV battery has been removed and components must be reworked or swapped between old and new HV batteries. Add this correction code as a separate activity.
警告
Remove all jewelry (watches, bracelets, rings, necklaces, earrings, ID tags, piercings, etc.) from your person, and all objects (keys, coins, pens, pencils, tools, fasteners, etc.) from your pockets before performing any procedure that exposes you to high voltage.
警告
If corrective eyewear is necessary to safely perform any procedure, make sure that the eyewear is securely restrained to the head and cannot fall off.
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

扭矩规格

表 1. 扭矩规格: 盖板 - 高压电池仓（拆卸和安装）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts that attach the ancillary bay rails to the body and ancillary bay cover
24 Nm (17.7 lbs-ft)
  • 15 毫米套筒
  • 梅花 T40 套筒
重复使用
Nut that attaches the positive 12V output cable to the DCDC passthrough
9 Nm (6.6 lbs-ft)
  • 13 毫米 12 角深套筒
更换 1523698-00-A
Bolts that attach the ancillary bay cover to the high voltage controller
5 Nm (3.7 lbs-ft) +30 deg
  • 外梅花套筒 E10
重复使用
Bolt attaches the ancillary bay cover to the HV battery
8 Nm (5.9 lbs-ft)
  • 外梅花 5 角套筒 E10
重复使用

拆卸

  1. 将高压电池从车辆上拆下，然后拆下将高压控制器从内部固定到高压电池仓盖板的螺栓。
    提示
    推荐使用以下工具
    • 外梅花套筒 E10
    图 1. 4 个螺栓固定的高压控制器高压电池仓盖板
    图 2. 3 个螺栓固定的高压控制器高压电池仓盖板
  2. 佩戴高压绝缘手套和皮质外手套。
    警告
    请继续佩戴手套，操作说明允许摘掉时方可脱下。
  3. 拧松将高压电池仓盖板固定到高压电池的螺栓。
    警告
    使用非磁性 External Torx E10 5-Lobe 套筒。磁性套筒无法完全夹紧，可能会损坏螺栓头。
    注
    这些螺栓都固定在高压电池仓盖板上。
    提示
    推荐使用以下工具
    • 外梅花 5 角套筒 E10
  4. 将逻辑连接器盖从高压控制器连接器上拆下。
  5. 将高压电池仓盖板从高压电池上拆下。
  6. 在高压电池替换件上重复第1步到第5步。

安装

  1. 目视检查高压电池仓盖板垫片以及新的高压电池接合面是否存在裂痕、切口、凹陷、磨损或任何影响密封性的破损。
    注
    如果垫片严重受损，请更换高压电池仓盖板。如果出现可能影响密封性的轻微破损（包括涂漆），请按照要求执行高压电池仓漏气测试。
  2. 使用异丙醇 (IPA) 湿巾清理高压控制器安装螺栓孔以及螺栓孔处高压电池仓盖板内侧和外侧残留物。
  3. 将高压电池仓盖板安装到新的高压电池上，然后手动拧紧螺栓。
    注
    不同版本的高压电池仓盖板有 28 个、18 个或 16 个螺栓。
  4. 脱下高压绝缘手套。
  5. 将逻辑连接器盖重新安装到高压控制器连接器上。
  6. 按图示顺序紧固高压电池仓盖板螺栓，紧固后，使用橙色油性记号笔标记每个螺栓。
    8 Nm (5.9 lbs-ft)
    警告
    使用非磁性 External Torx E10 5-Lobe 套筒。磁性套筒无法完全夹紧，可能会损坏螺栓头。
    提示
    推荐使用以下工具
    • 外梅花 5 角套筒 E10
    图 3. 28 个螺栓固定的高压电池仓盖板螺栓紧固顺序
    图 4. 18 个螺栓固定的高压电池仓盖板螺栓紧固顺序
    图 5. 16 个螺栓固定的高压电池仓盖板螺栓紧固顺序
  7. 安装并手动拧紧将高压控制器从内部固定到高压电池仓盖板的螺栓。
    警告
    切勿从车身侧面拆下 LH A 柱上部饰板系带。如果已从车身侧面拆下，则需要更换系带。
    图 6. 5 个螺栓固定的高压控制器高压电池仓盖板
    图 7. 4 个螺栓固定的高压控制器高压电池仓盖板
    图 8. 3 个螺栓固定的高压控制器高压电池仓盖板
  8. 按照图示顺序紧固将高压控制器固定到高压电池仓盖板的螺栓，紧固后，使用橙色油性记号笔标记每个螺栓。
    5 Nm (3.7 lbs-ft) +30 deg
    警告
    螺栓 1 和 2 的紧固扭矩不足会导致高压互锁回路断开。
    提示
    推荐使用以下工具
    • 外梅花套筒 E10

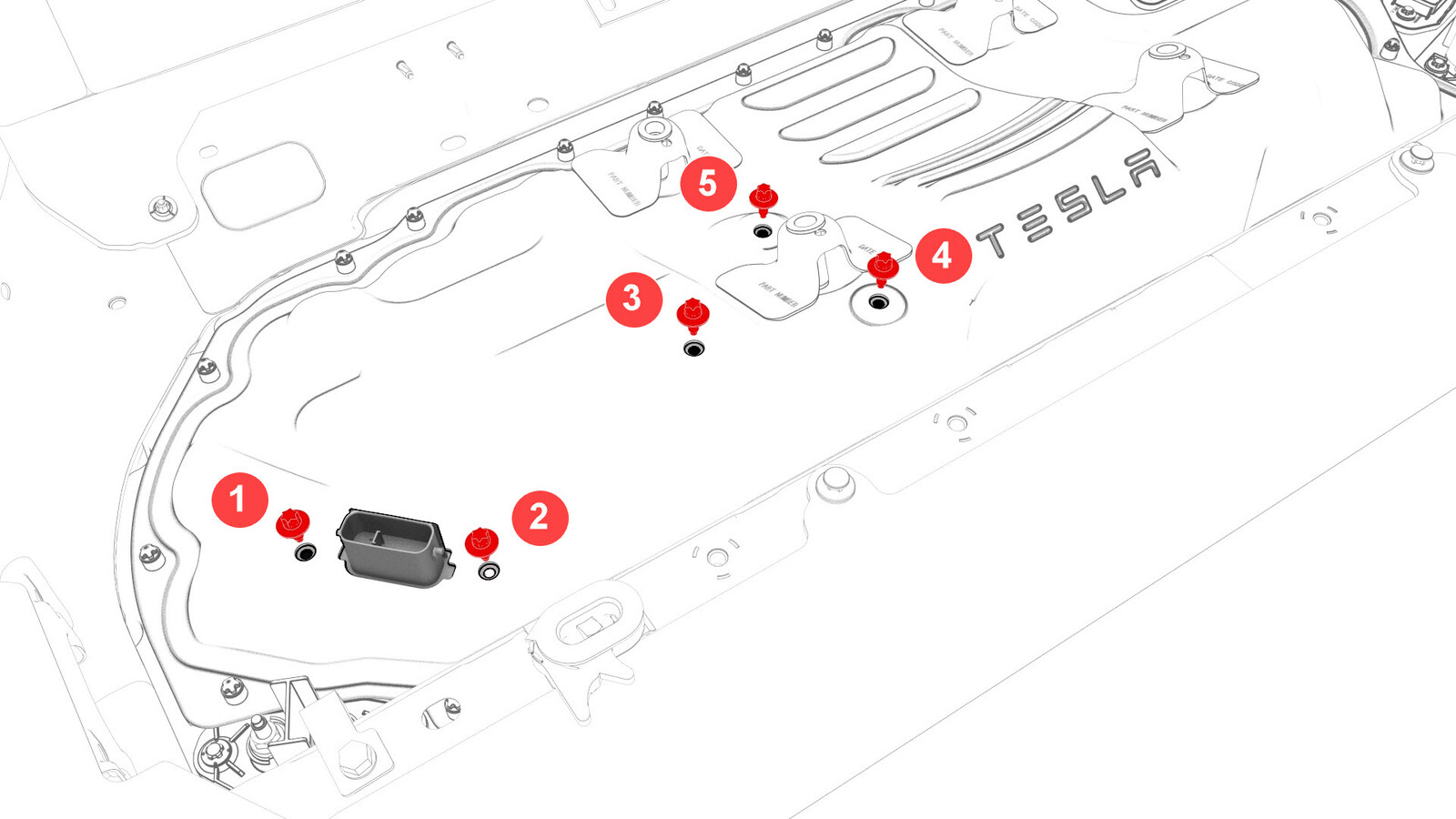

    图 9. 5 个螺栓固定的高压控制器高压电池仓盖板
    图 10. 4 个螺栓固定的高压控制器高压电池仓盖板
    图 11. 3 个螺栓固定的高压控制器高压电池仓盖板
  9. 在待运输的旧高压电池上重复第2步到第8步。
  10. 需要立即执行高压电池仓漏气测试的情况包括：在高压电池仓盖板垫片上或高压电池接合面上发现损坏、更换了铝胶带改装补片或另一个程序指示现在需要执行该操作。请参阅 高压电池仓漏气测试 (Inspection)。
    注
    如已执行高压电池仓漏气测试，请将校正代码 16100400 作为一项单独工项添加至“服务工单”。
