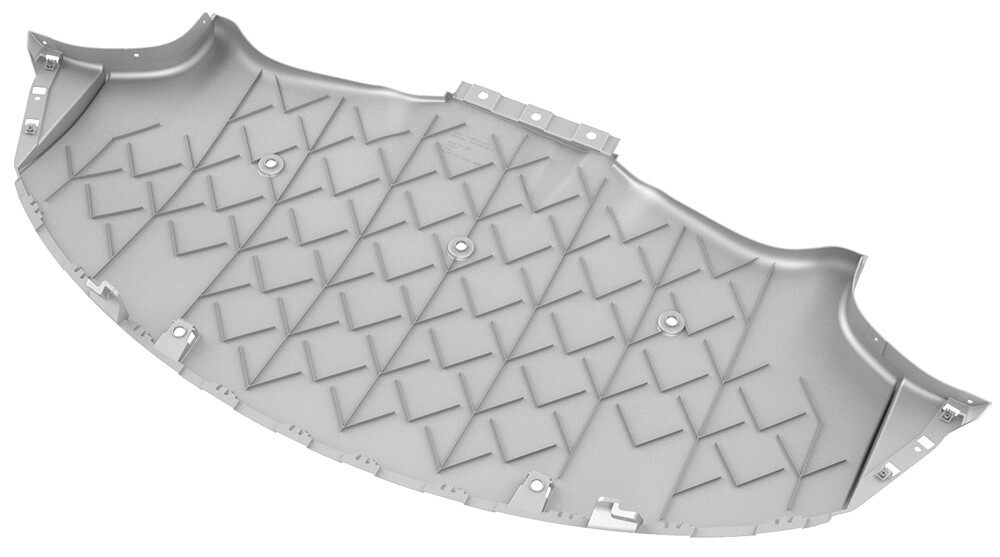

扩散器 - 后饰板（拆卸和更换）

校正代码 12030802 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格：扩散器 - 后饰板（拆卸和更换）
描述	扭矩值	推荐工具	重复使用/更换
将后饰板扩散器固定到车辆的螺栓	4 Nm (2.9 lbs-ft)	10 毫米套筒 2 英寸加长件	重复使用
将后饰板扩散器固定到后饰板外侧边缘的螺栓	3 Nm (2.2 lbs-ft)	10 毫米套筒	重复使用
将后饰板扩散器固定到后饰板内侧的螺栓	3 Nm (2.2 lbs-ft)	10 毫米套筒	重复使用

拆卸

举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
拆下将 LH 后和 RH 后轮拱内衬的后部固定到车身的夹子。
拆下中间流线型护板。请参阅面板 - 流线型护板 - 中间（拆卸和更换）。

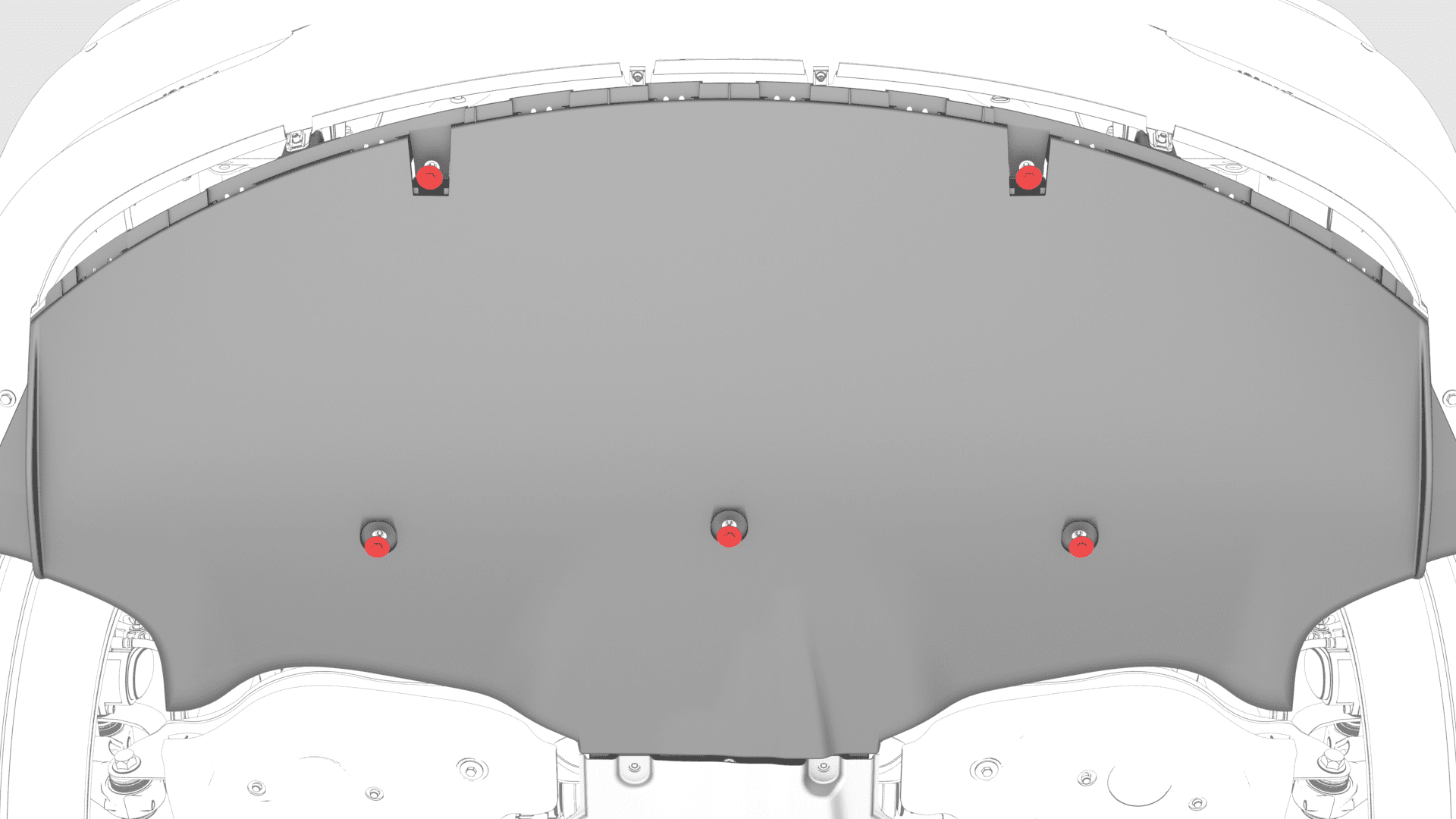

拆下紧固件盖板，然后拆下将后饰板扩散器固定到车辆的螺栓。
4 Nm (2.9 lbs-ft)
注
新款车未配备前部中间螺栓。
提示：推荐使用以下工具：
- 10 毫米套筒
- 2 英寸加长件

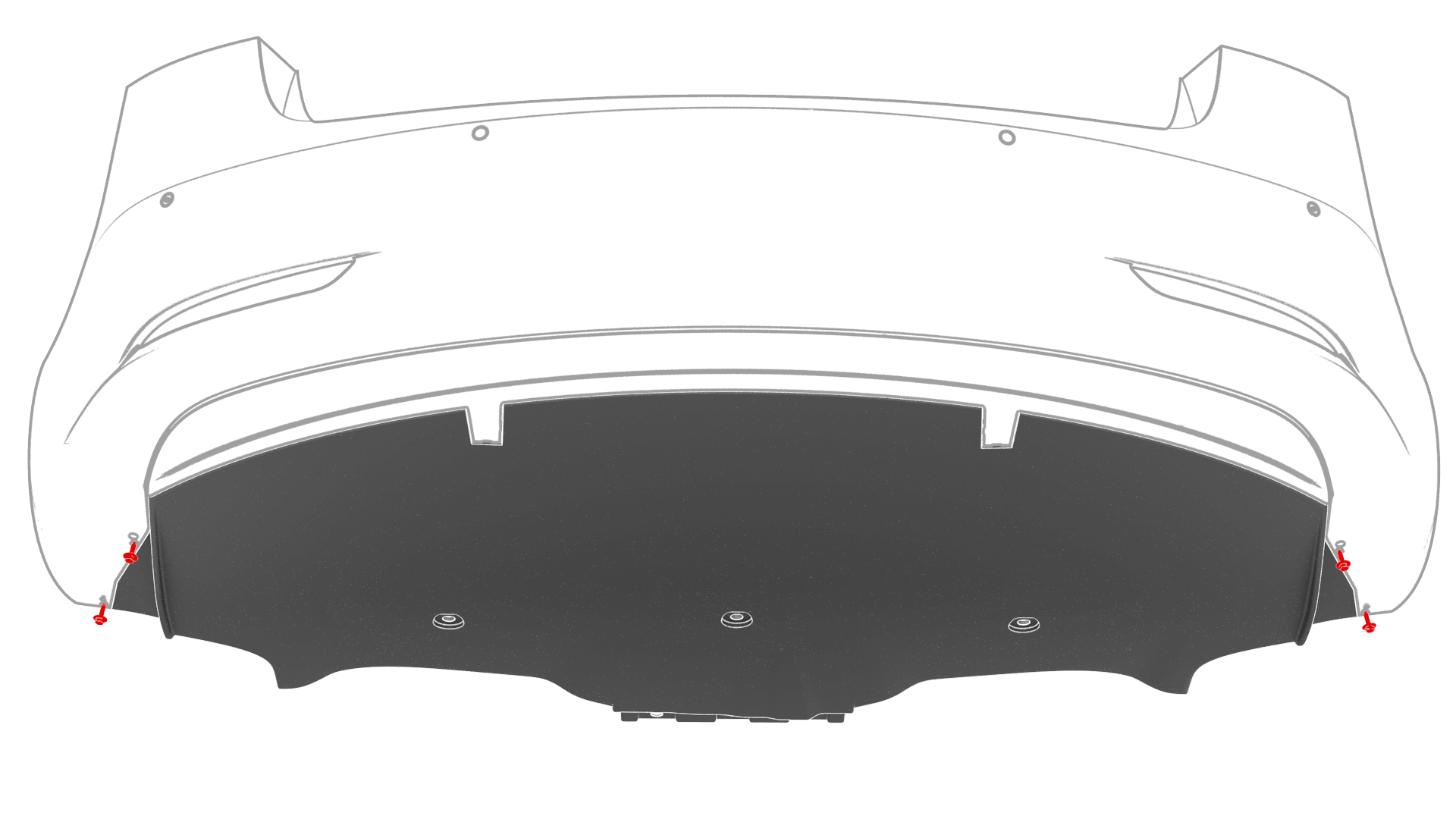

拆下将后饰板扩散器固定到后饰板外侧边缘的螺栓。
3 Nm (2.2 lbs-ft)
提示：推荐使用以下工具：
- 10 毫米套筒

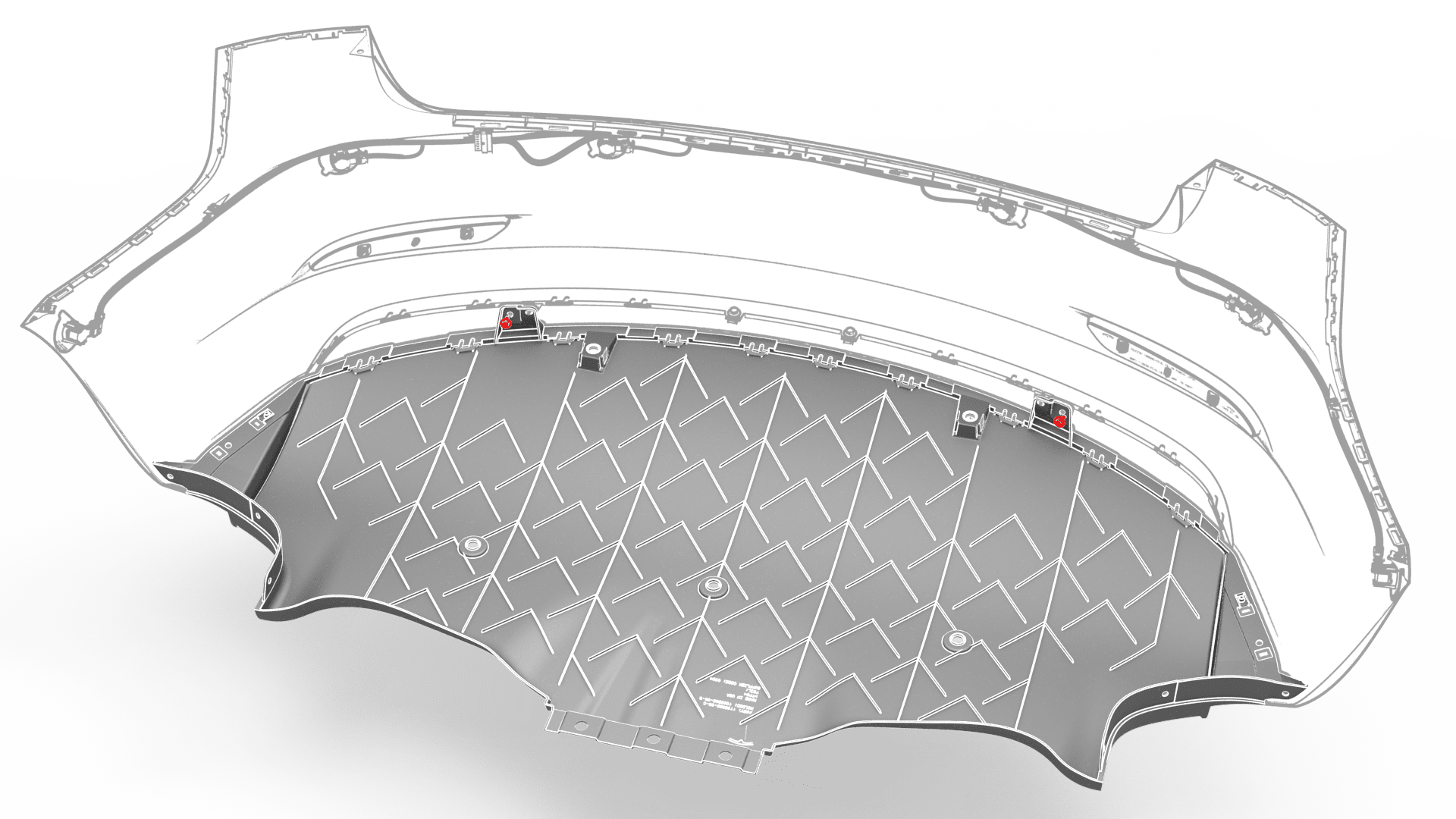

拆下将后饰板扩散器固定到后饰板内侧的螺栓。
3 Nm (2.2 lbs-ft)
注
深入拧松的后饰板扩散器中，以便处理这些螺栓。
提示：推荐使用以下工具：
- 10 毫米套筒

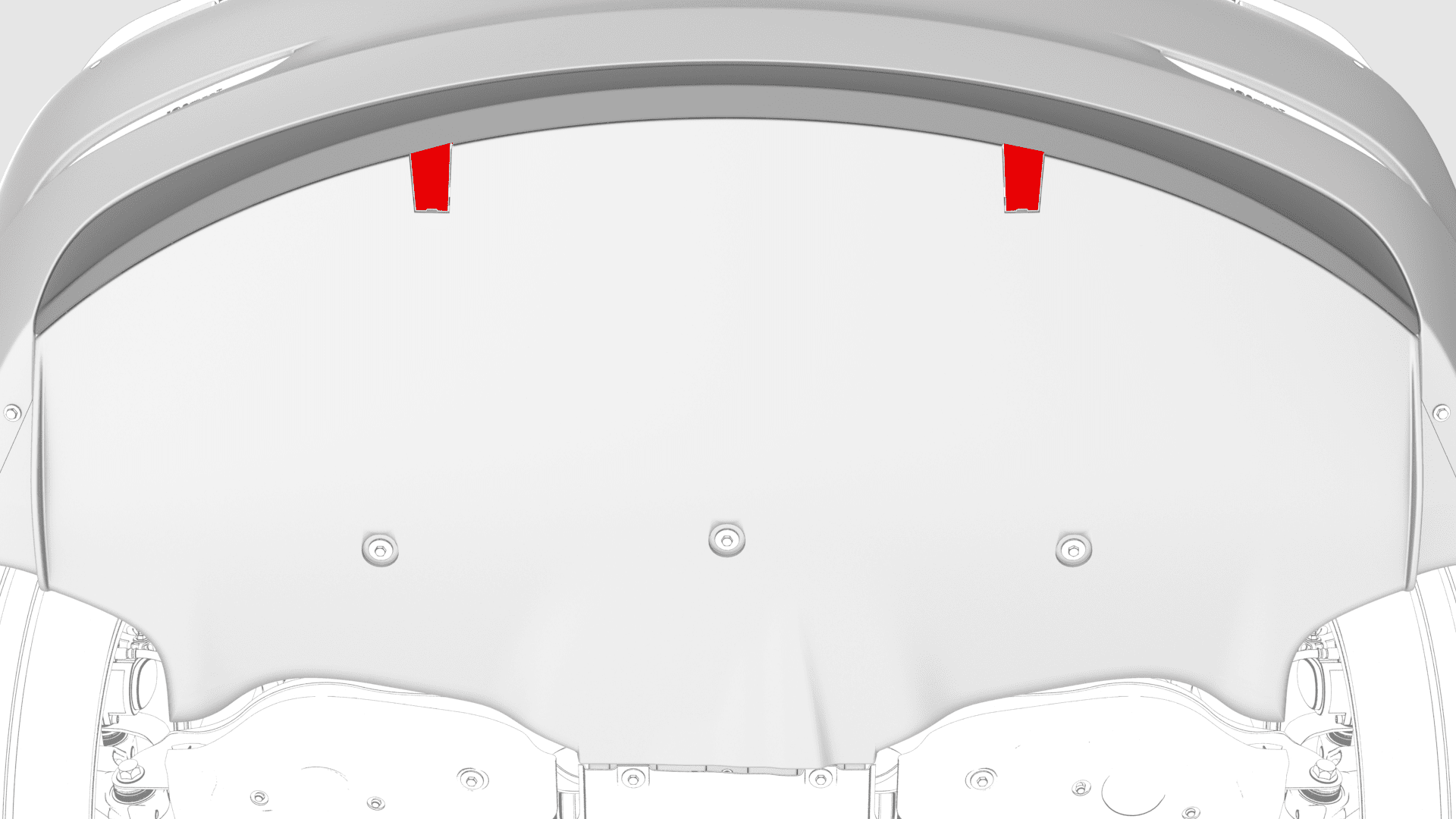

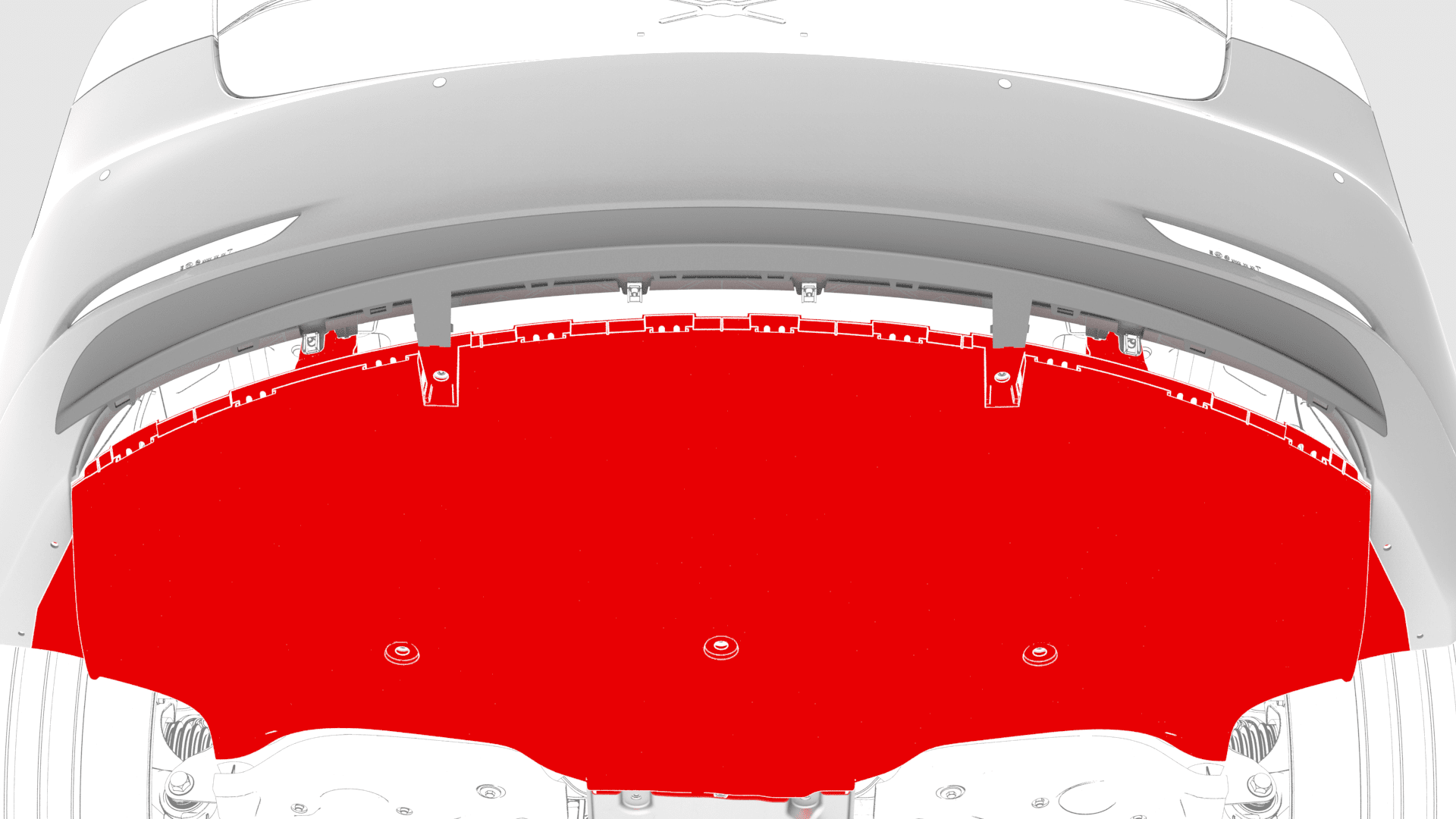

松开将后饰板扩散器固定到后饰板的锁片，然后拆下扩散器。

安装

安装程序与拆卸程序相反。
