罩 - 靠背 - 驾驶位(带内侧气囊)(拆卸和更换)

校正代码 13071022 0.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。

拆卸

  1. 将驾驶位座椅从车辆上拆下。请参阅座椅总成 - 第一排 - LH(拆卸和更换)
  2. 拆下驾驶位座椅头枕饰板。请参阅饰板 - 头枕 - 驾驶位(拆卸和更换)

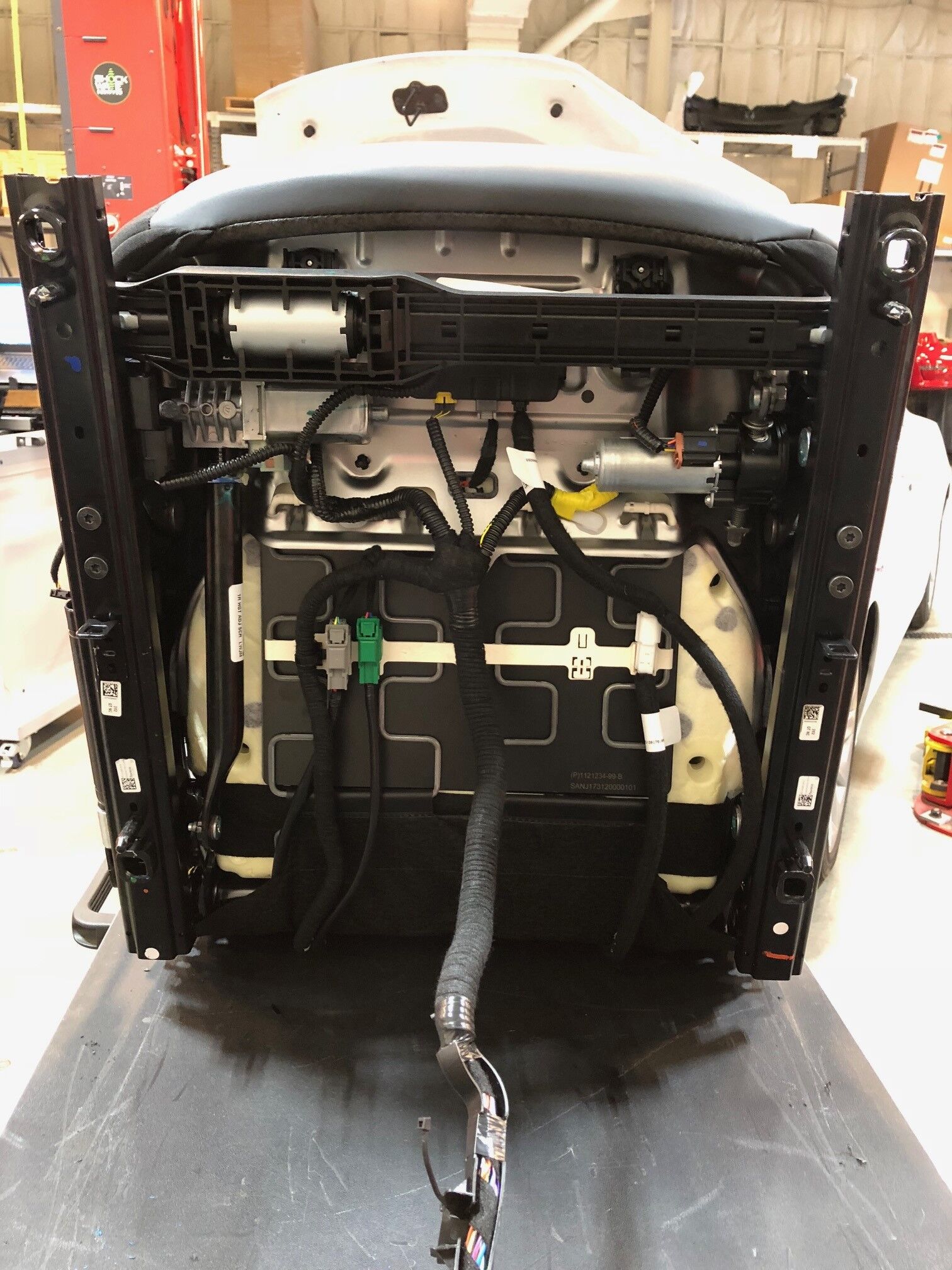

  3. 旋转座椅,以接触座垫框架底部。
    提示: 防止座垫受损。
  4. 松开用于固定座椅靠背饰板下部的卡子,然后将座椅靠背板移出作业区。

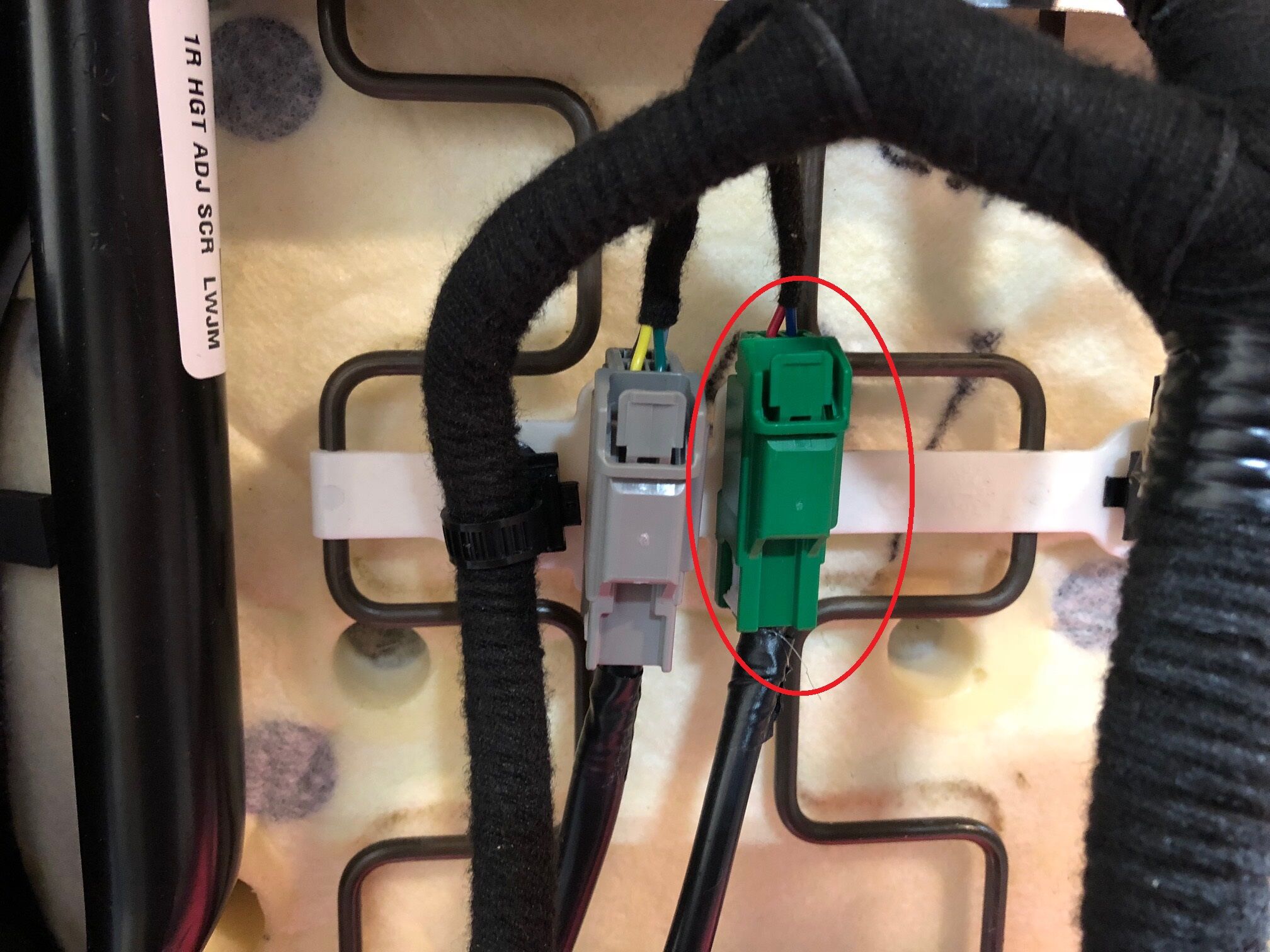

  5. 断开座椅靠背加热器连接器。
  6. 将座椅靠背加热器连接器向下滑动,将其从座椅总成上松开。
  7. 重新立起座椅。
  8. 拆下座椅的座椅靠背外壳。请参阅外壳 - 座椅靠背 - 驾驶位(拆卸和更换)

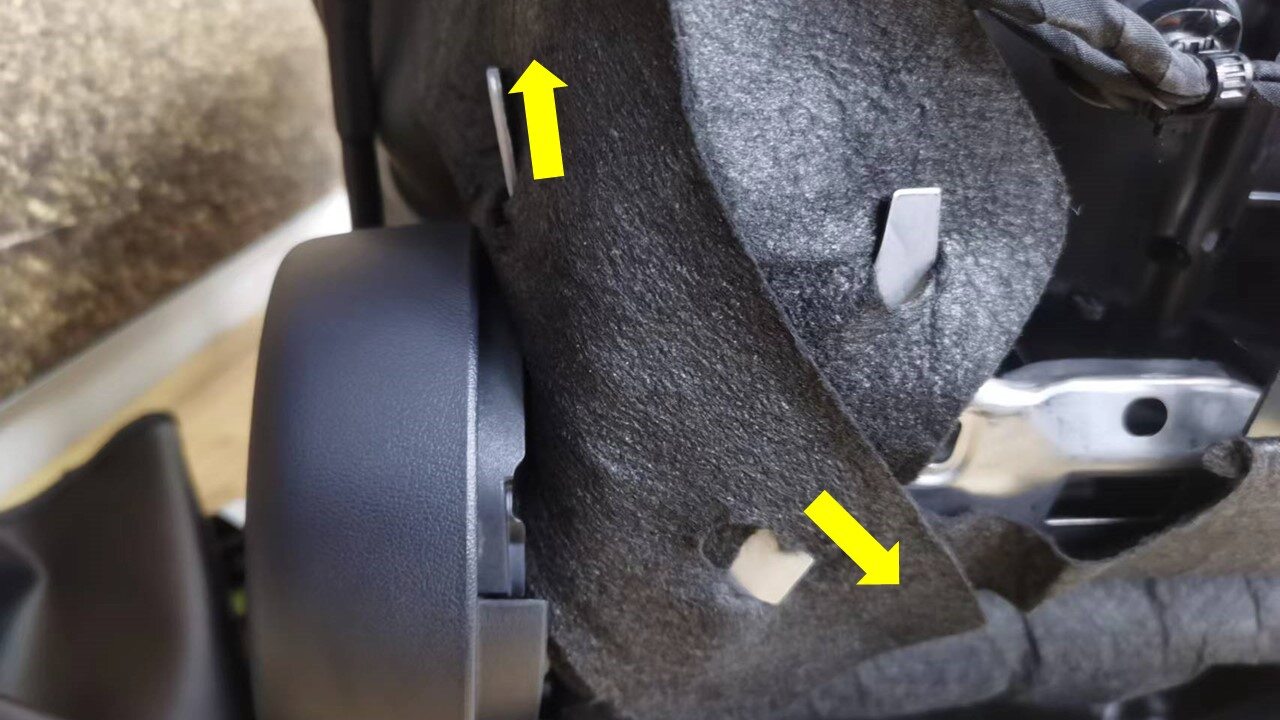

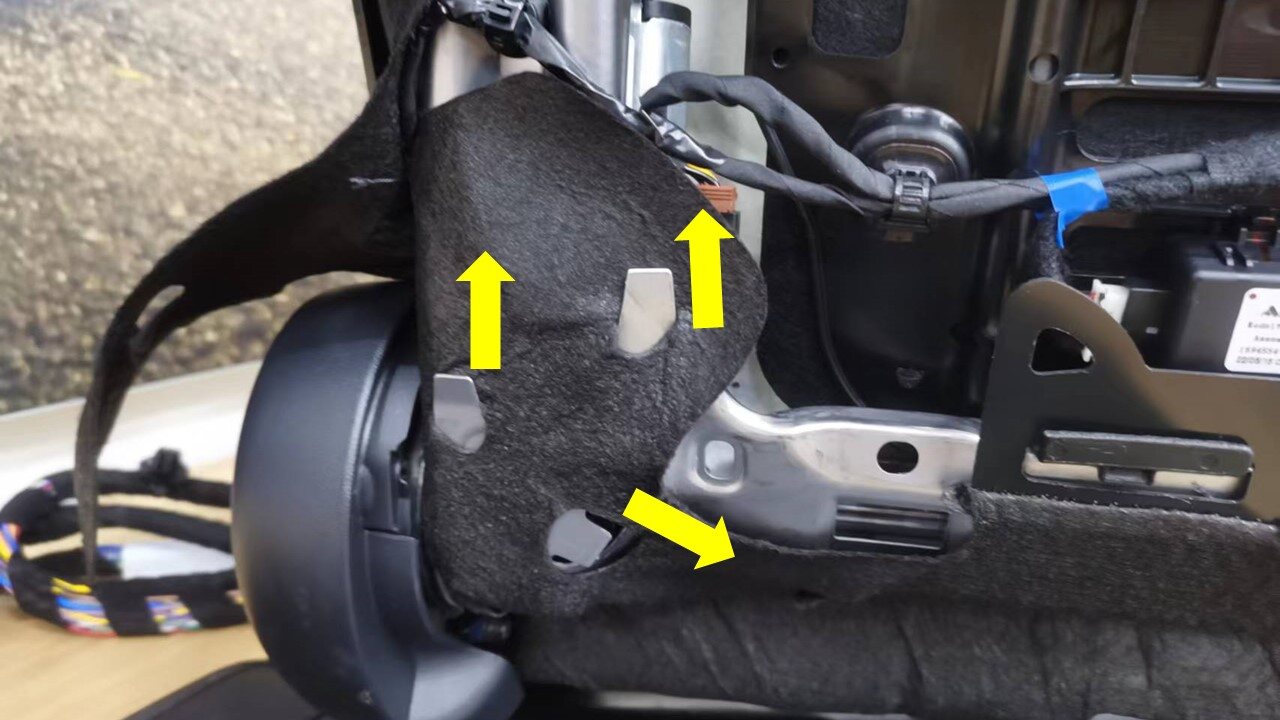

  9. 松开覆盖座椅靠背框架左下角和右下角的上部盖板。
    图 1. 左侧如图所示;右侧类似
  10. 松开覆盖座椅靠背框架左下角和右下角的下部盖板。
    图 2. 左侧如图所示;右侧类似

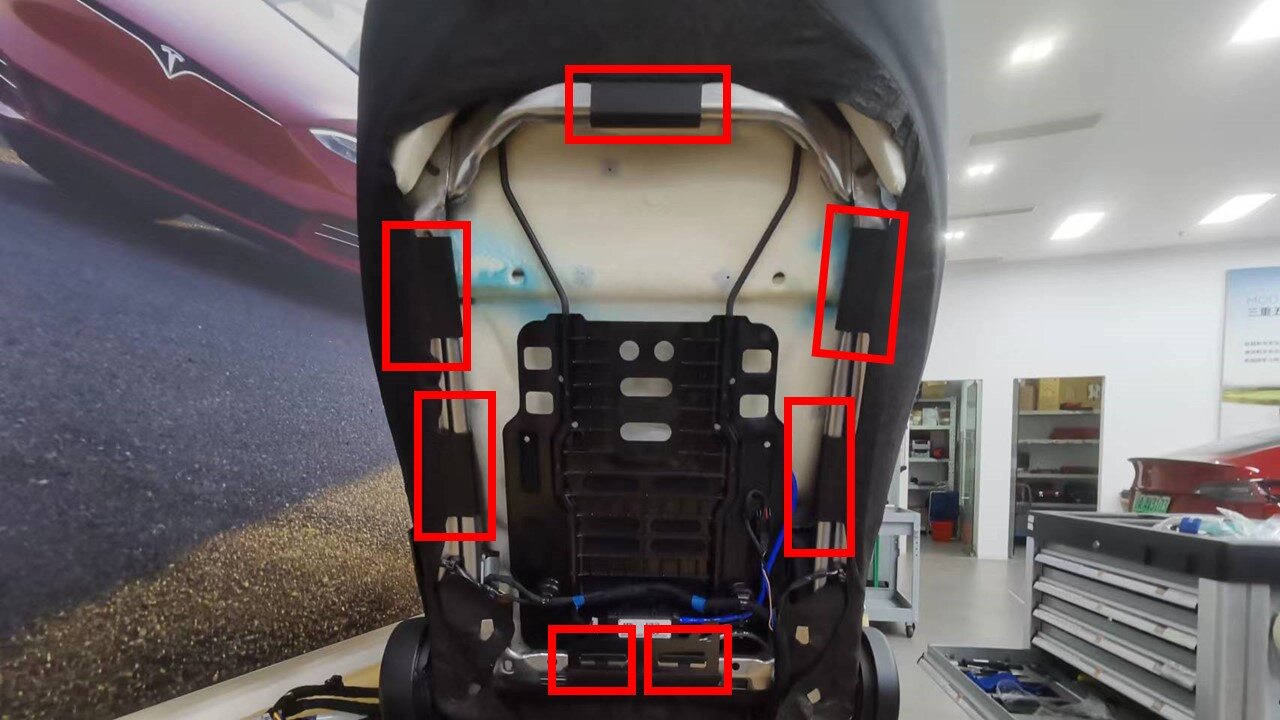

  11. 将座椅靠背饰板固定件(7 个)从座椅靠背框架上松开。

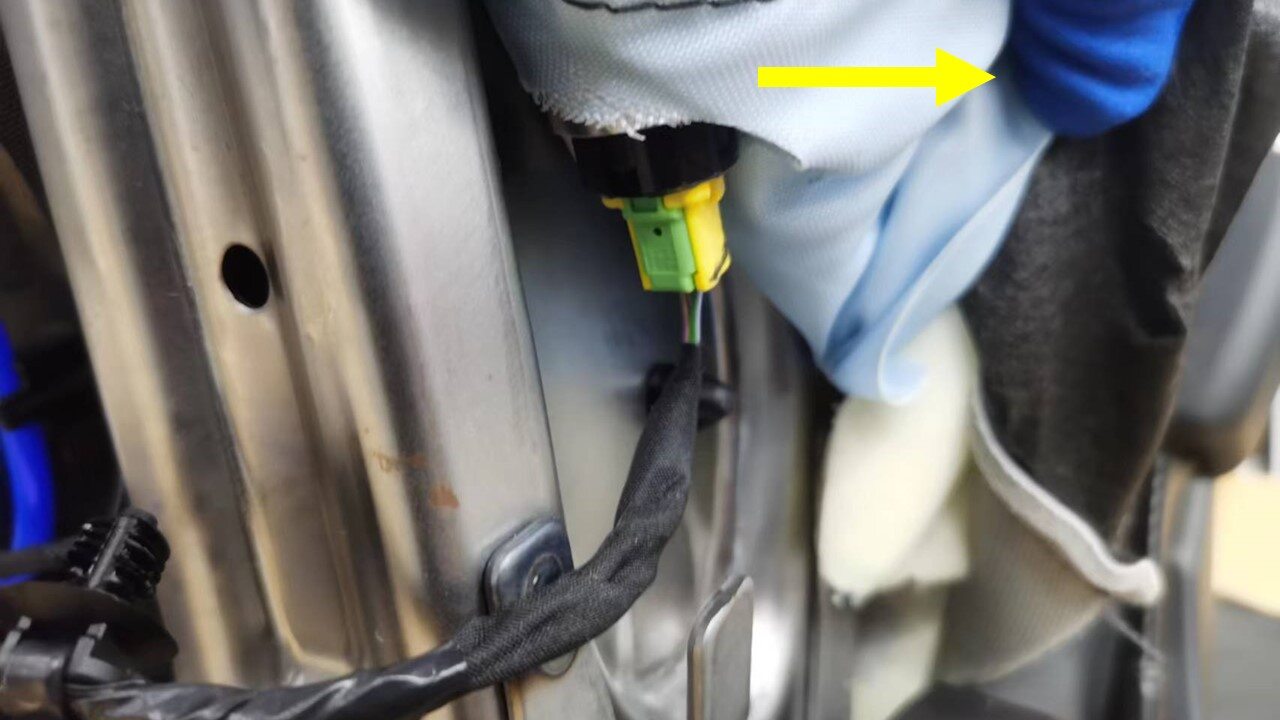

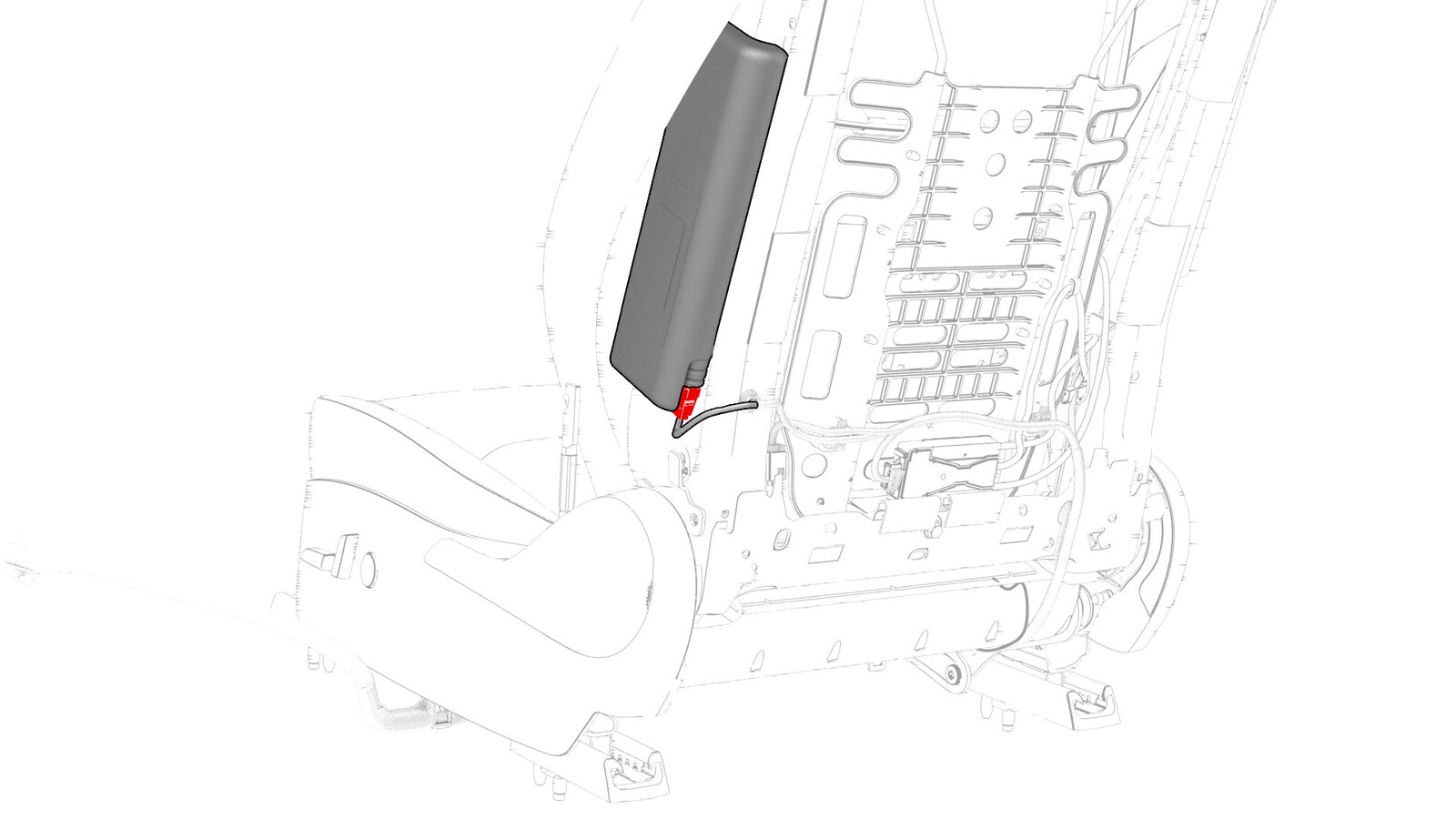

  12. 将座椅蒙皮拉离侧安全气囊,以便接触气囊电气连接器,然后断开驾驶位安全气囊连接器。
    Informational PurposesAn informational icon, calling your attention

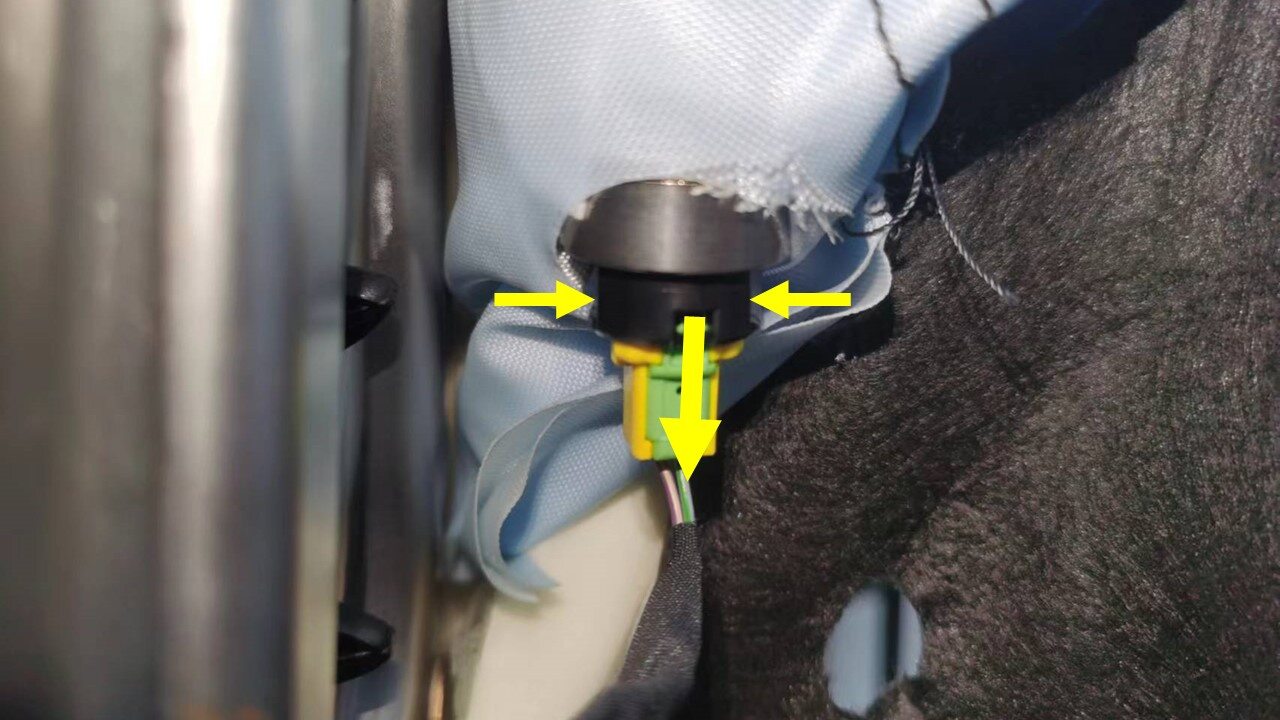

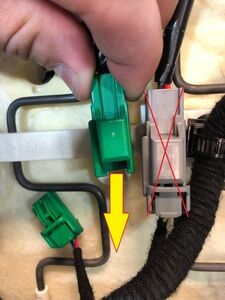

    按住连接器两侧的黑色锁片,然后向下拉动以松开连接器,进而断开连接。
  13. 将座椅蒙皮拉离内侧安全气囊,以便接触气囊电气连接器,然后断开电气连接器。
    Informational PurposesAn informational icon, calling your attention
    按住连接器两侧的黑色锁片,然后向下拉动以松开连接器,进而断开连接。
  14. 拆下将腰部支撑底部固定到座椅总成的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    此螺栓位于腰部电子控制单元 (ECU) 下方。拆卸此螺栓有助于下一步操作。
    提示: 推荐使用以下工具:
    • 10 毫米套筒

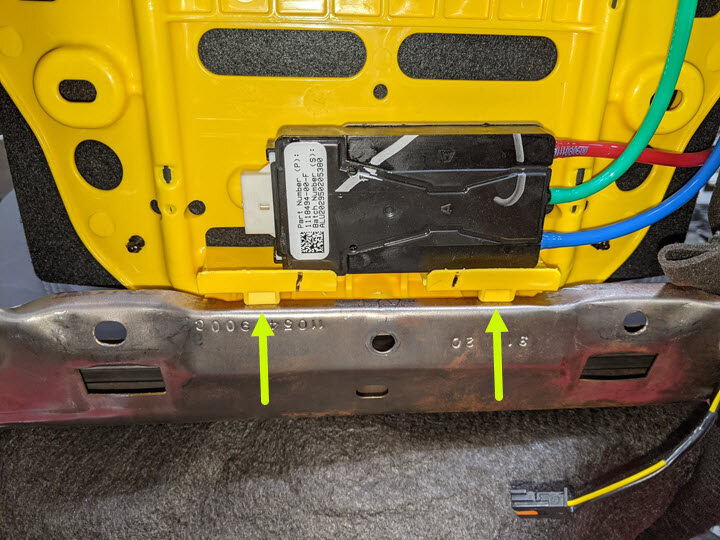

  15. 松开将电动腰部支撑总成下部固定到座椅靠背框架的锁片(2 个)。

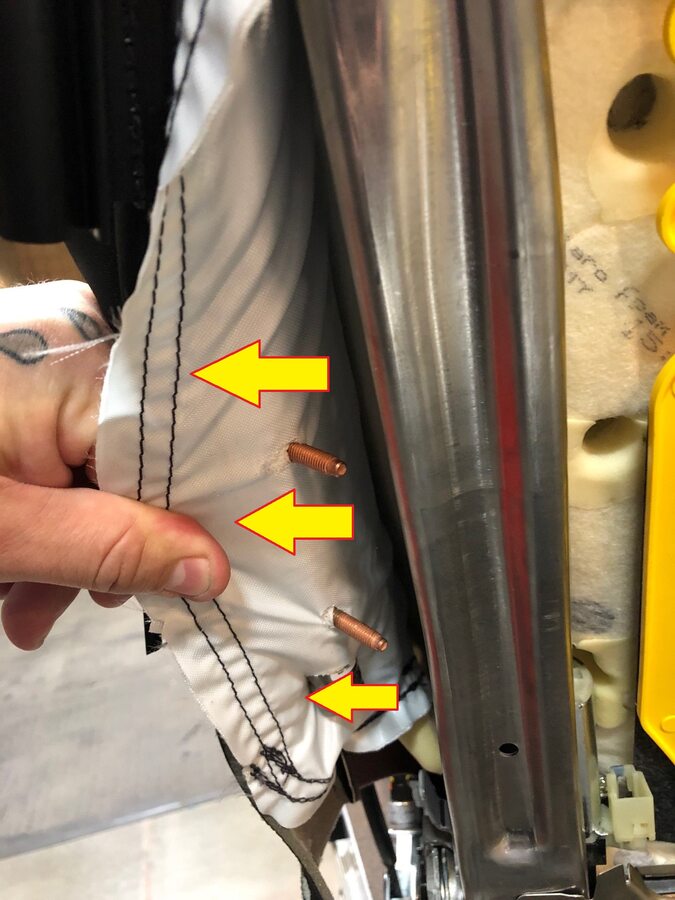

  16. 拆下并弃用将侧安全气囊固定到座椅靠背框架的螺母,然后将气囊支柱从座椅靠背框架中拉出。
    5.4 Nm (4.0 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿将气囊从气囊滑槽中拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿使用冲击工具。

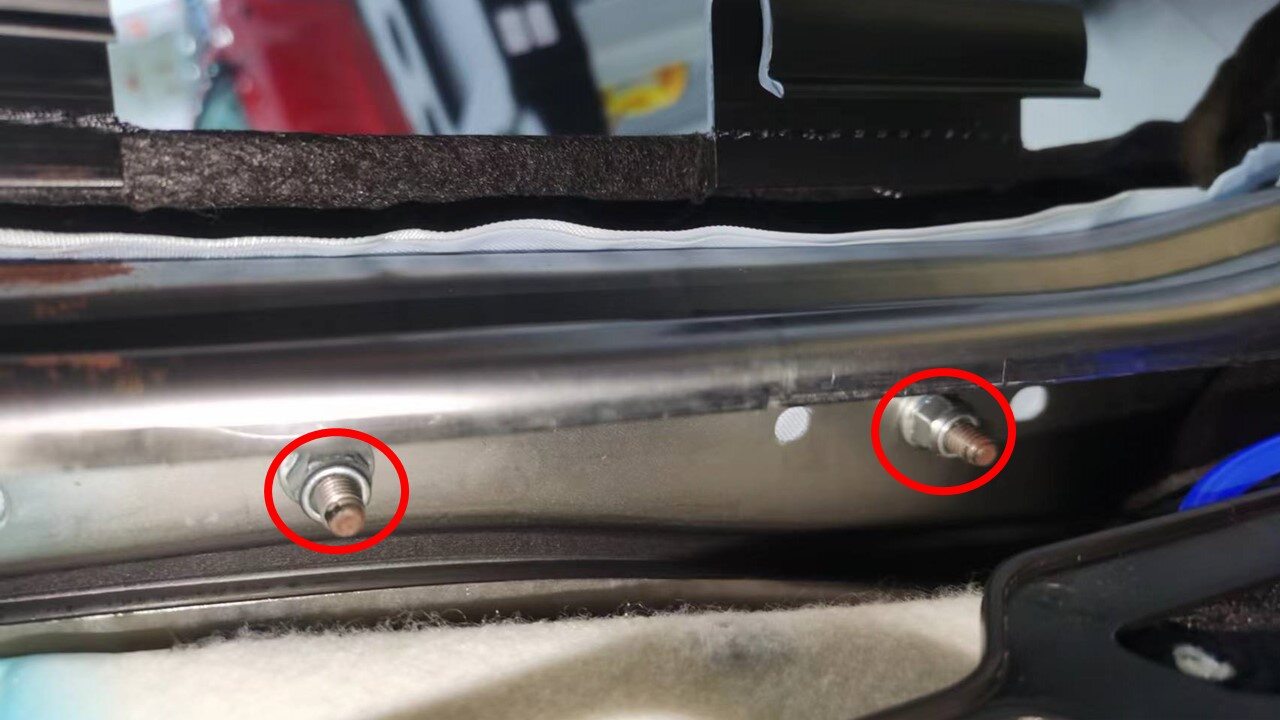

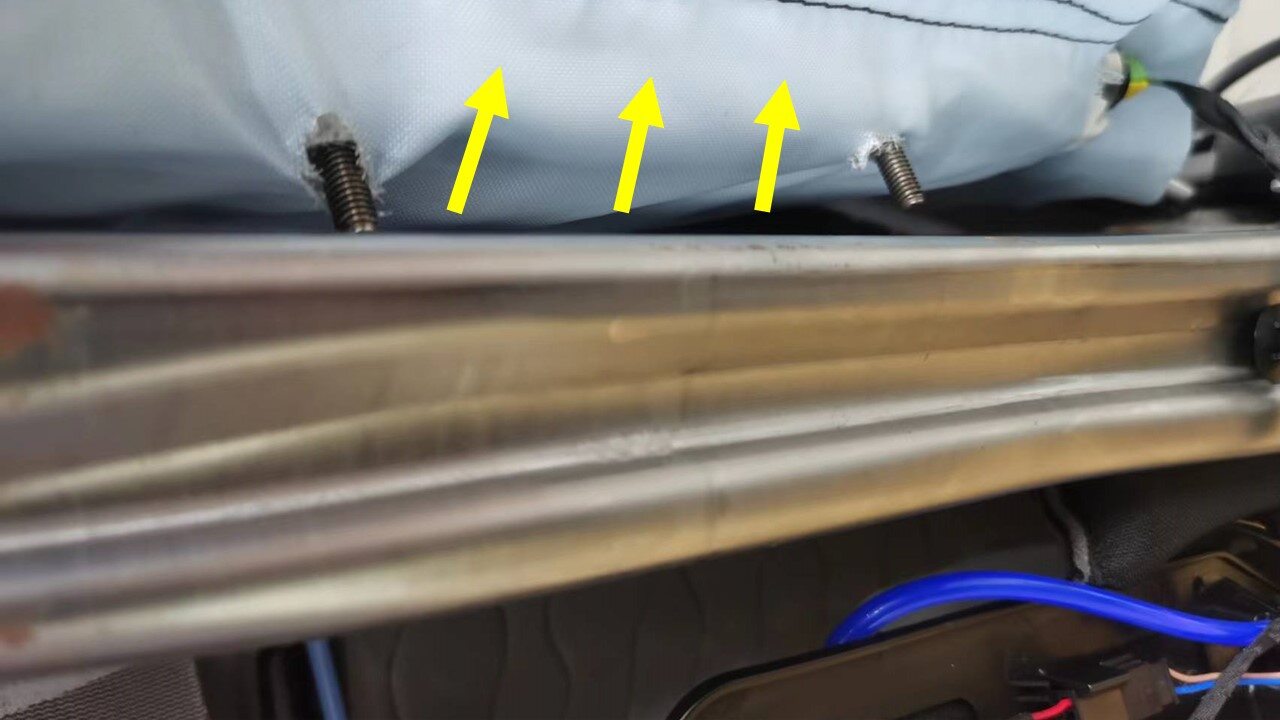

  17. 拆下并弃用将内侧安全气囊固定到座椅靠背框架的螺母(2 个),然后将气囊支柱从座椅靠背框架中拉出。
    5.4 Nm (4.0 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿将气囊从气囊滑槽中拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿使用冲击工具。
    提示: 推荐使用以下工具:
    • 10 毫米套筒

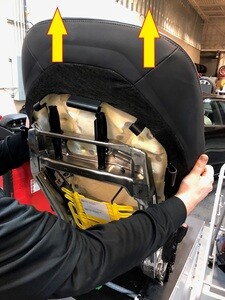

  18. 将座椅靠背泡沫的底部从座椅靠背框架上松开,然后垂直向上提起泡沫总成,将其从框架中取出。

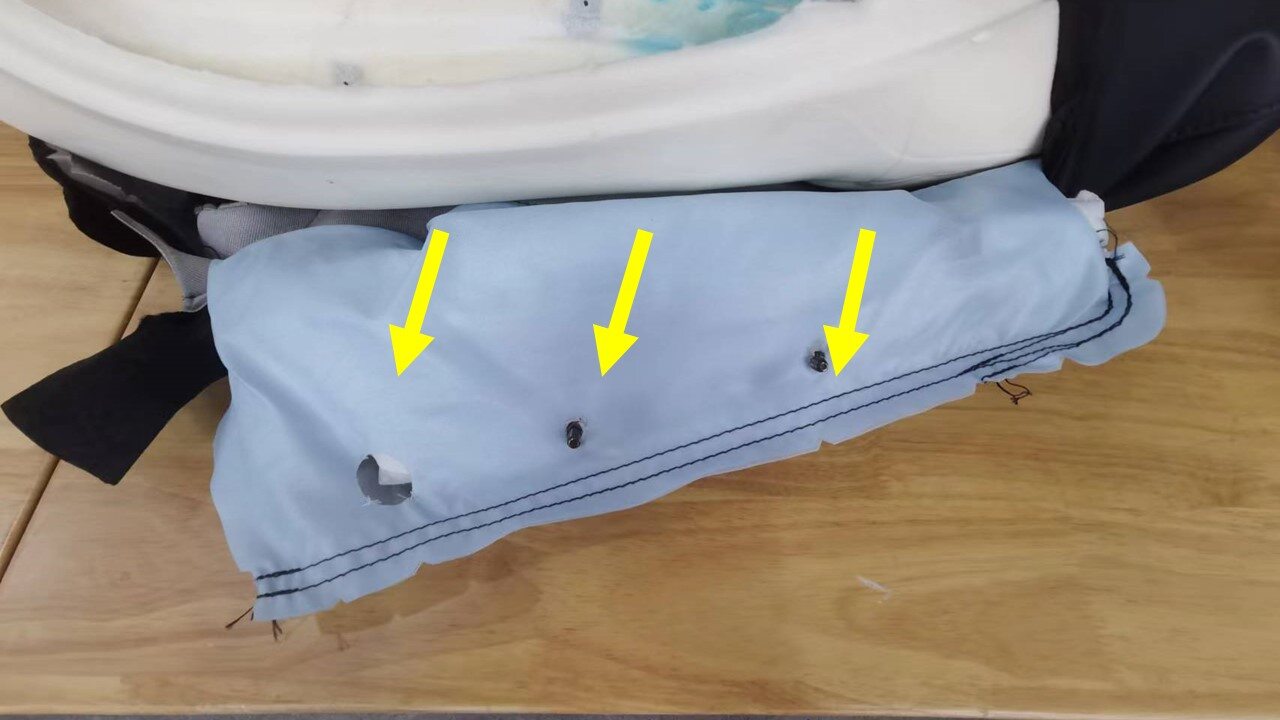

  19. 将侧安全气囊滑槽连同其内部的气囊一起滑过座椅靠背泡沫,然后小心地将气囊从气囊滑槽上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

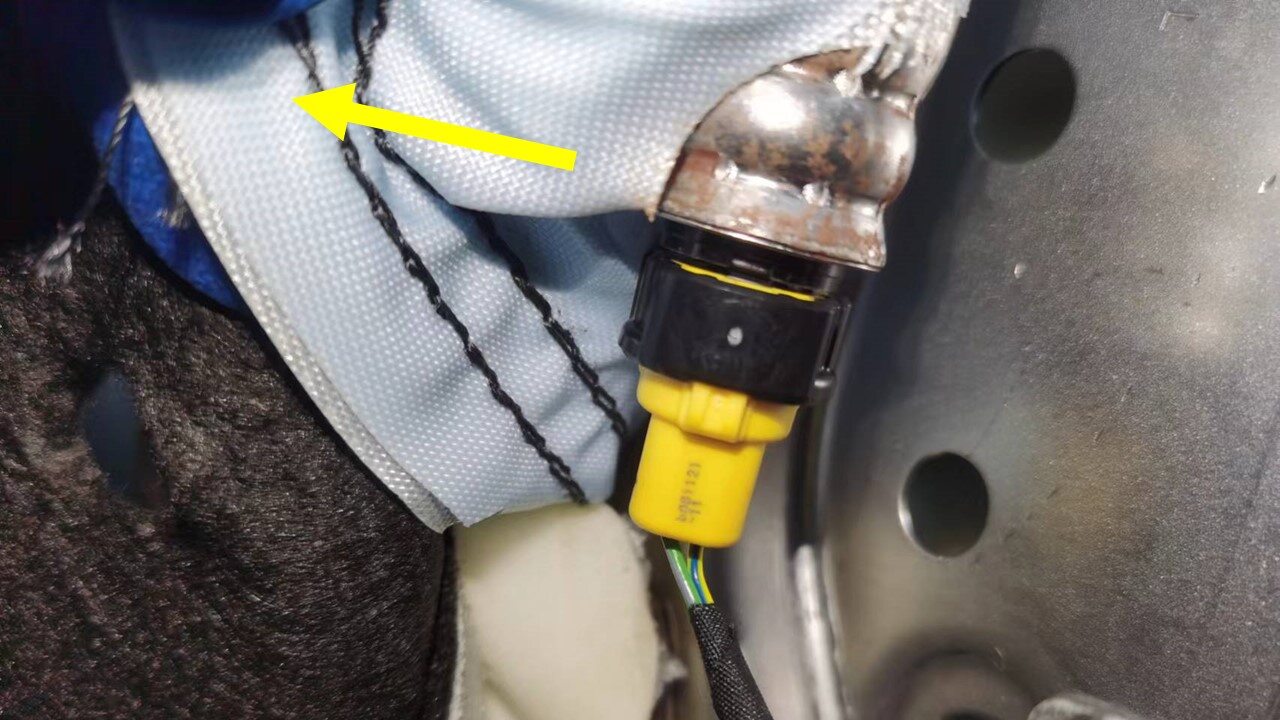

    确保驾驶位侧安全气囊安装柱未卡在气囊滑槽孔中。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

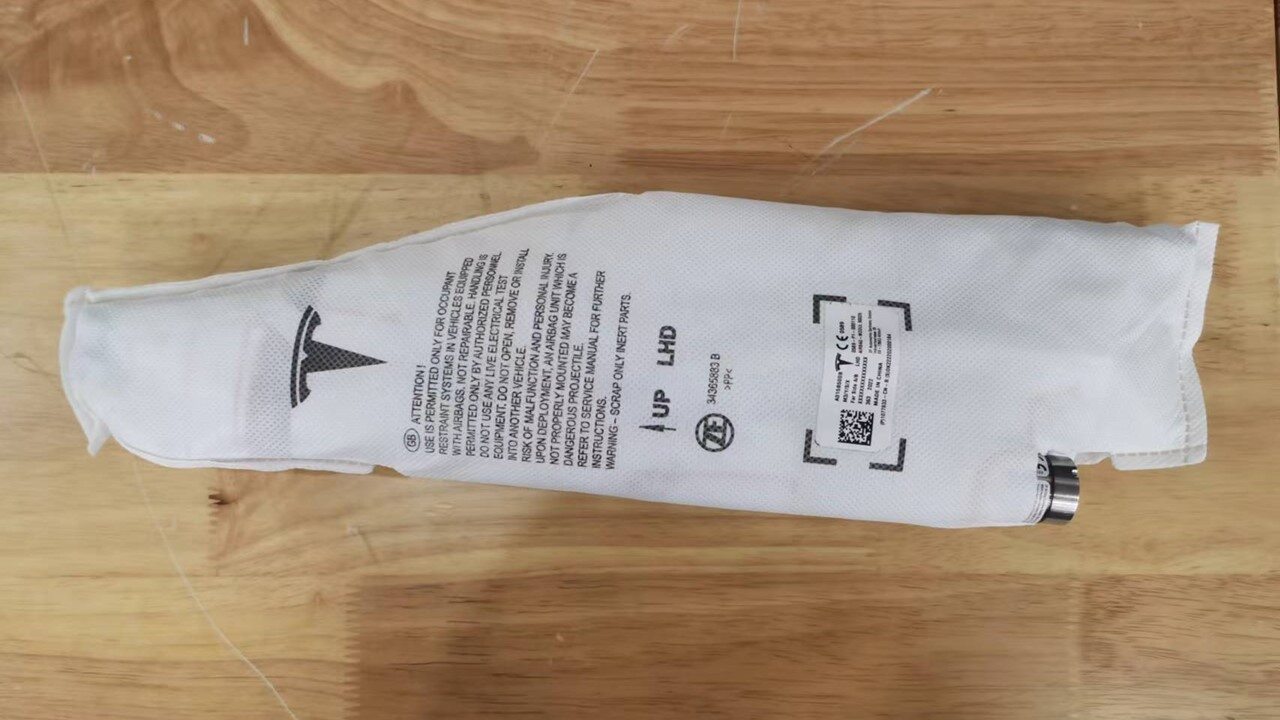

    从气囊滑槽上拆下气囊时,请务必谨慎操作。气囊以特定方式配置/折叠,一旦掉落或以任何方式改动或操作,则需进行更换。

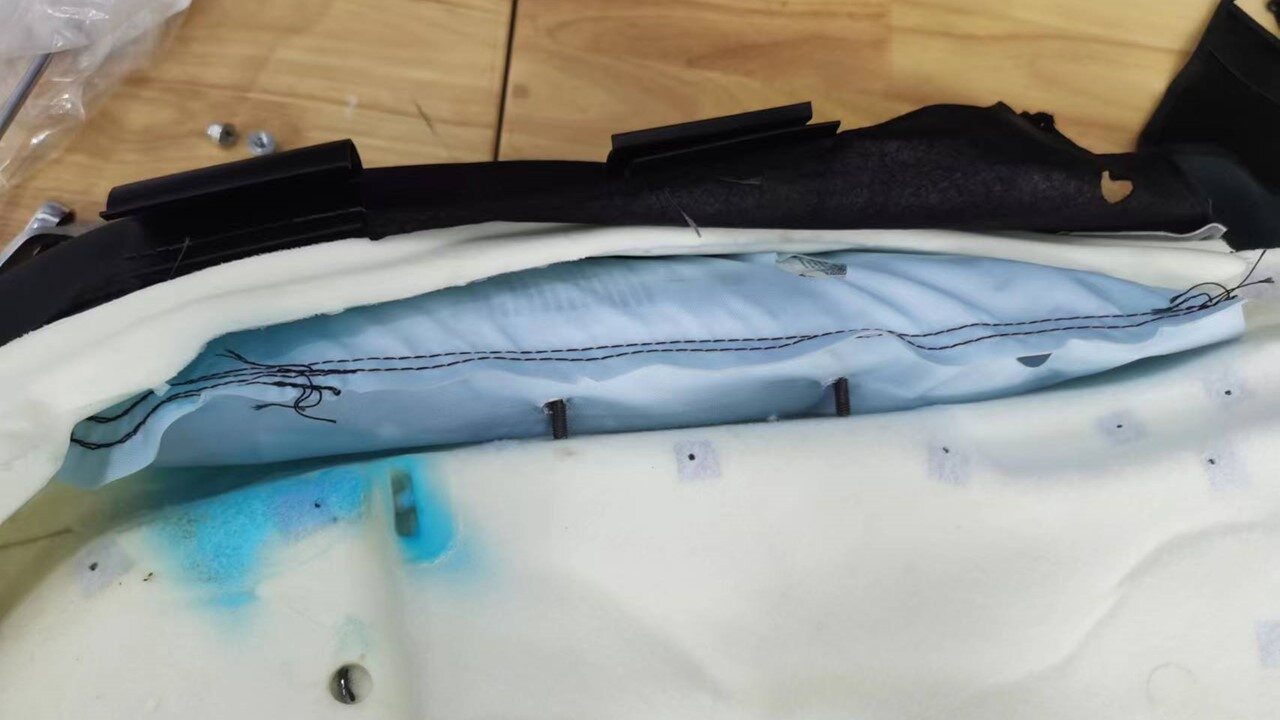

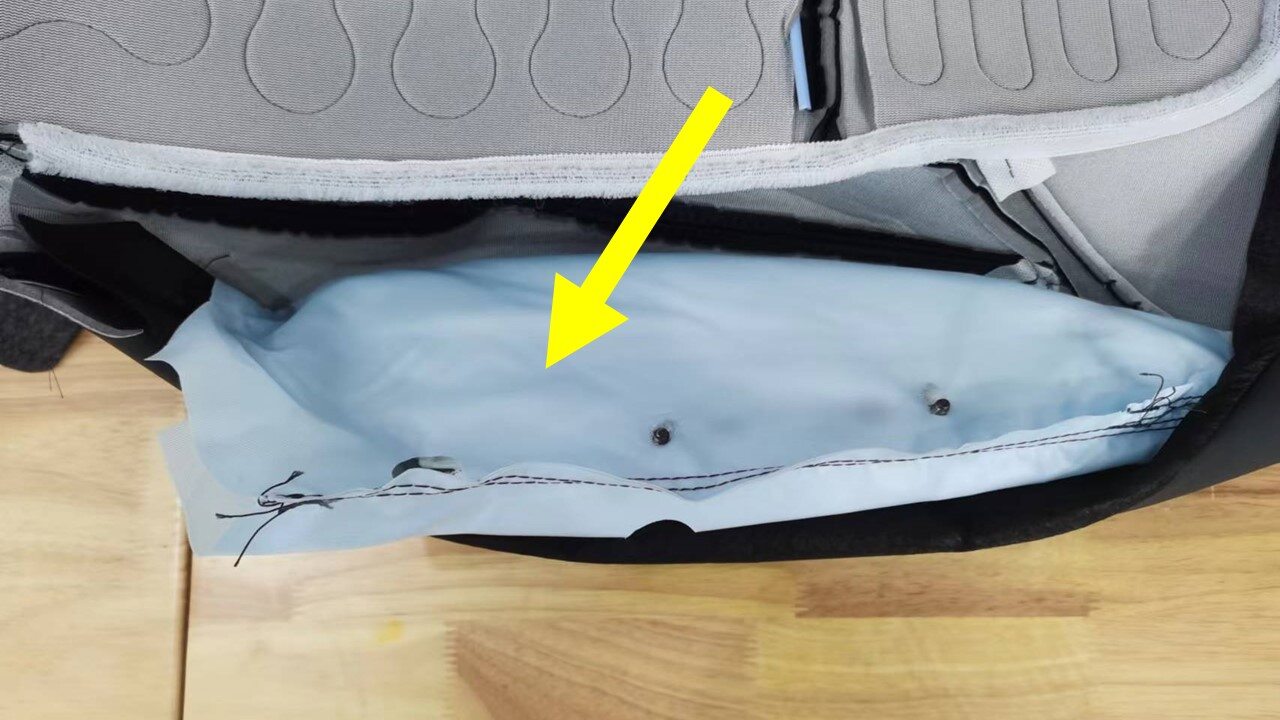

  20. 将内侧安全气囊滑槽连同其内部的气囊一起滑过座椅靠背泡沫,然后小心地将气囊从气囊滑槽上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保驾驶位侧安全气囊安装柱未卡在气囊滑槽孔中。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    从气囊滑槽上拆下气囊时,请务必谨慎操作。气囊以特定方式配置/折叠,一旦掉落或以任何方式改动或操作,则需进行更换。
  21. 松开将驾驶位座椅靠背饰板固定到座椅靠背泡沫的系带。

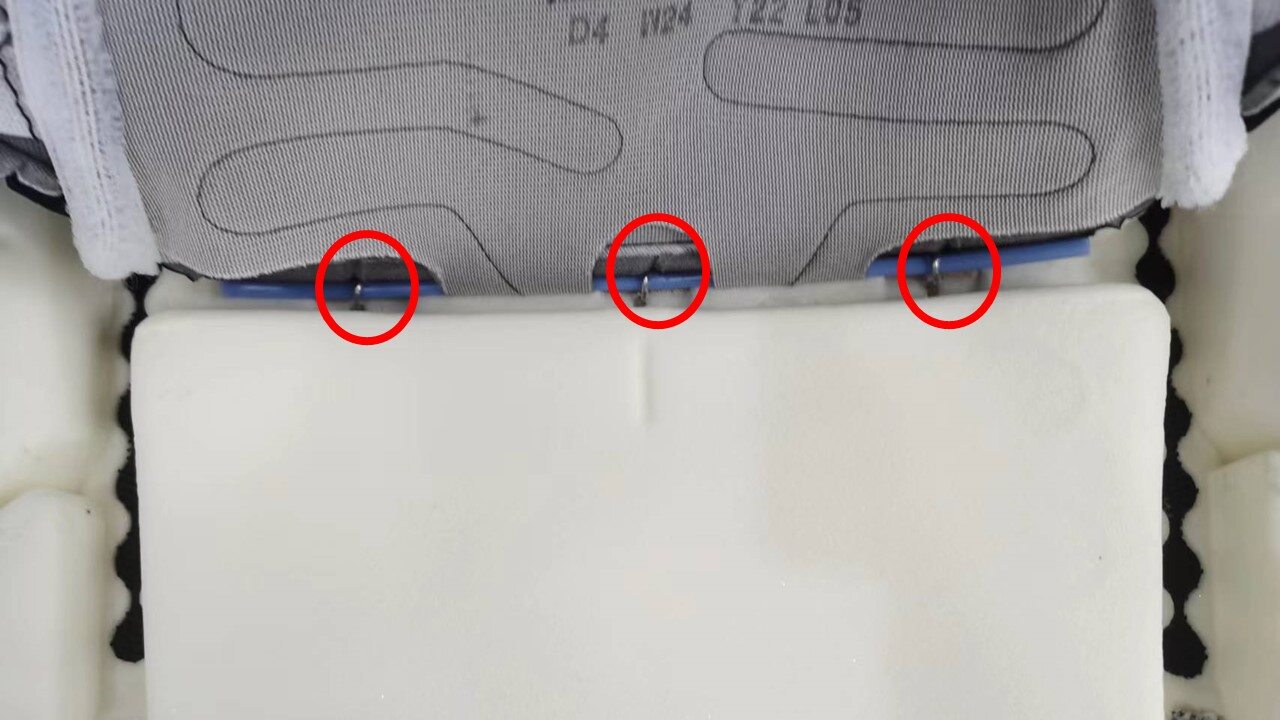

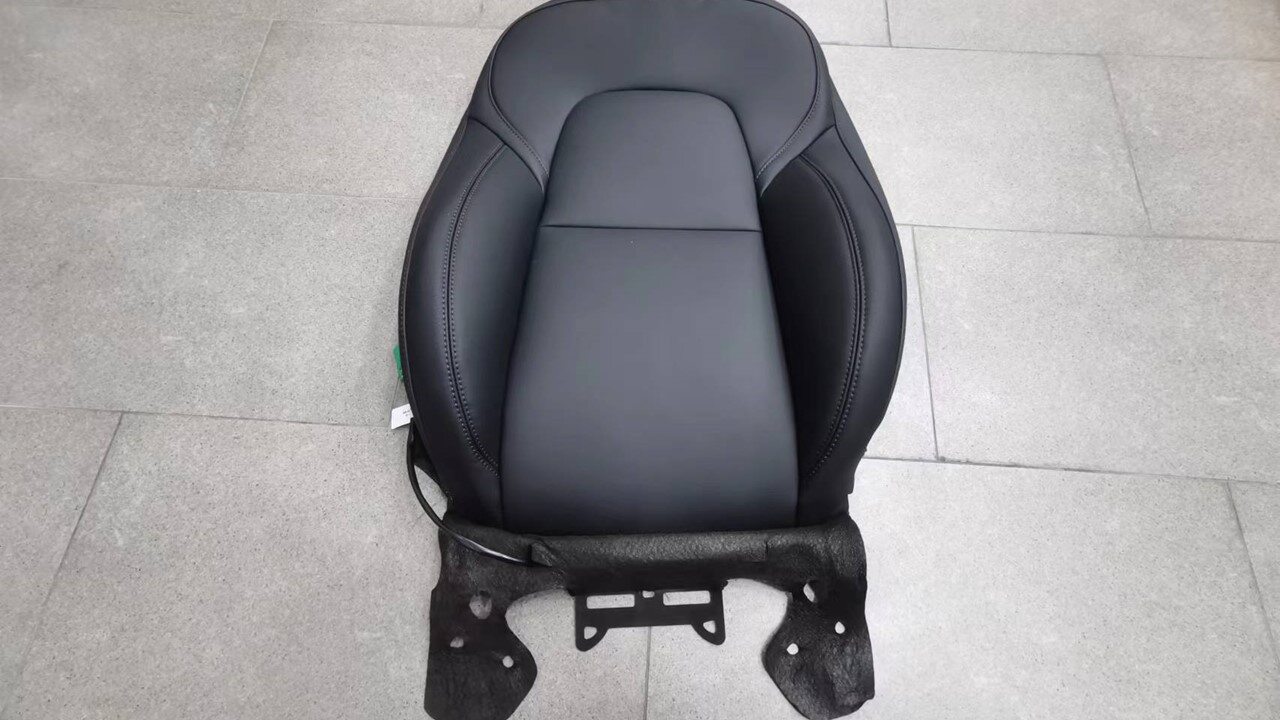

  22. 拆下将其余饰板固定到座椅泡沫的拱环(3 个),然后将驾驶位座椅靠背盖板连同内侧安全气囊一起从座椅总成上拆下。

安装

  1. 将驾驶位座椅靠背盖板放到座椅靠背泡沫上,然后安装将盖板固定到泡沫的拱环(3 个)。
  2. 安装系带并固定将驾驶位座椅靠背盖板固定到座椅靠背泡沫的 Velcro 系带。

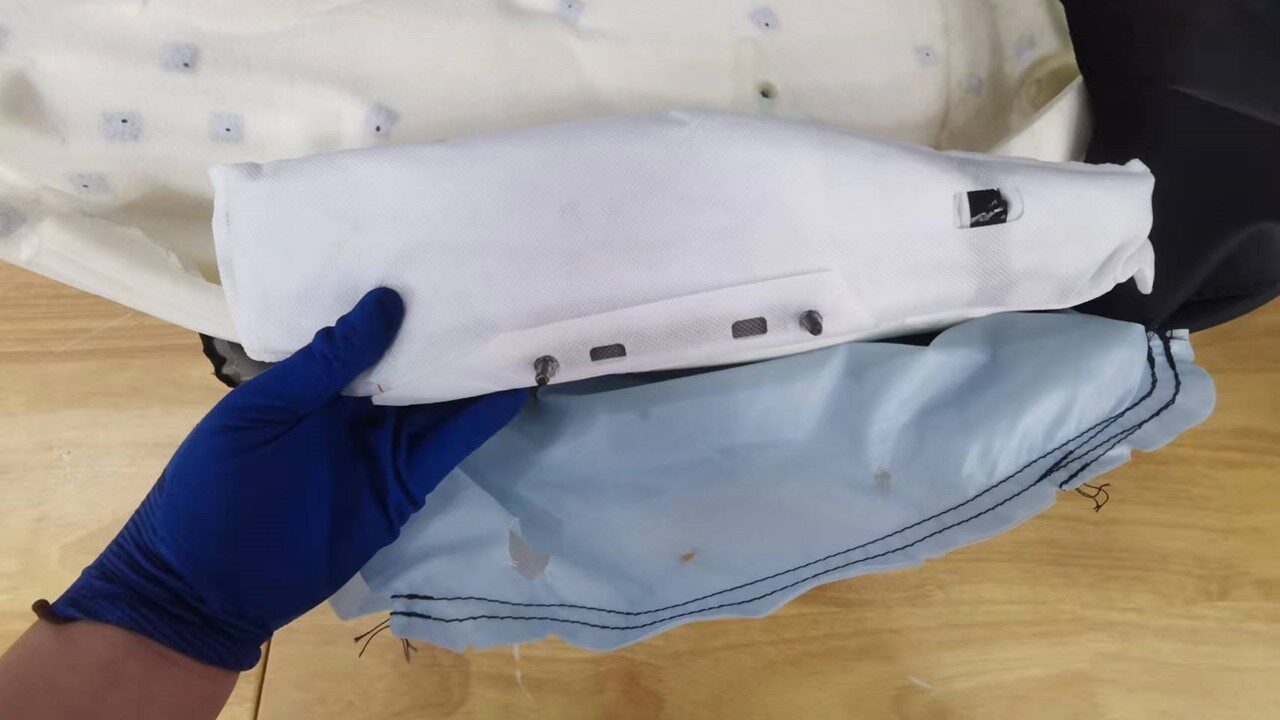

  3. 将内侧安全气囊安装到气囊滑槽中,然后将气囊滑槽连同其内部的气囊一起插入座椅靠背泡沫上的凹槽中。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保驾驶位侧安全气囊安装柱伸出滑槽孔外。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将气囊安装到气囊滑槽中时,请务必谨慎操作。气囊以特定方式配置/折叠,一旦掉落或以任何方式改动或操作,则需进行更换。
    Informational PurposesAn informational icon, calling your attention
    请观看以下视频,了解如何正确地将驾驶位侧安全气囊安装到气囊滑槽中,以及如何将该滑槽安装到座椅泡沫中。
  4. 将驾驶位侧安全气囊安装到气囊滑槽中,然后将气囊滑槽连同其内部气囊一起插入座椅靠背泡沫上的凹槽中。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保驾驶位侧安全气囊安装柱伸出滑槽孔外。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将气囊安装到气囊滑槽中时,请务必谨慎操作。气囊以特定方式配置/折叠,一旦掉落或以任何方式改动或操作,则需进行更换。
    Informational PurposesAn informational icon, calling your attention
    请观看以下视频,了解如何正确地将驾驶位侧安全气囊安装到气囊滑槽中,以及如何将该滑槽安装到座椅泡沫中。
  5. 将驾驶位座椅靠背和泡沫总成安装到座椅靠背框架上。
    Informational PurposesAn informational icon, calling your attention

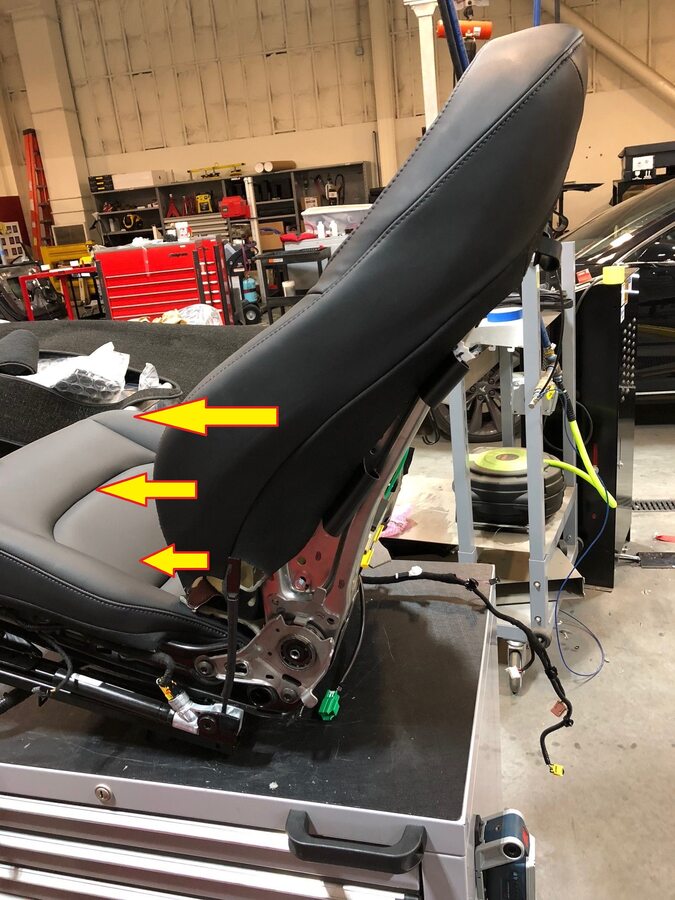

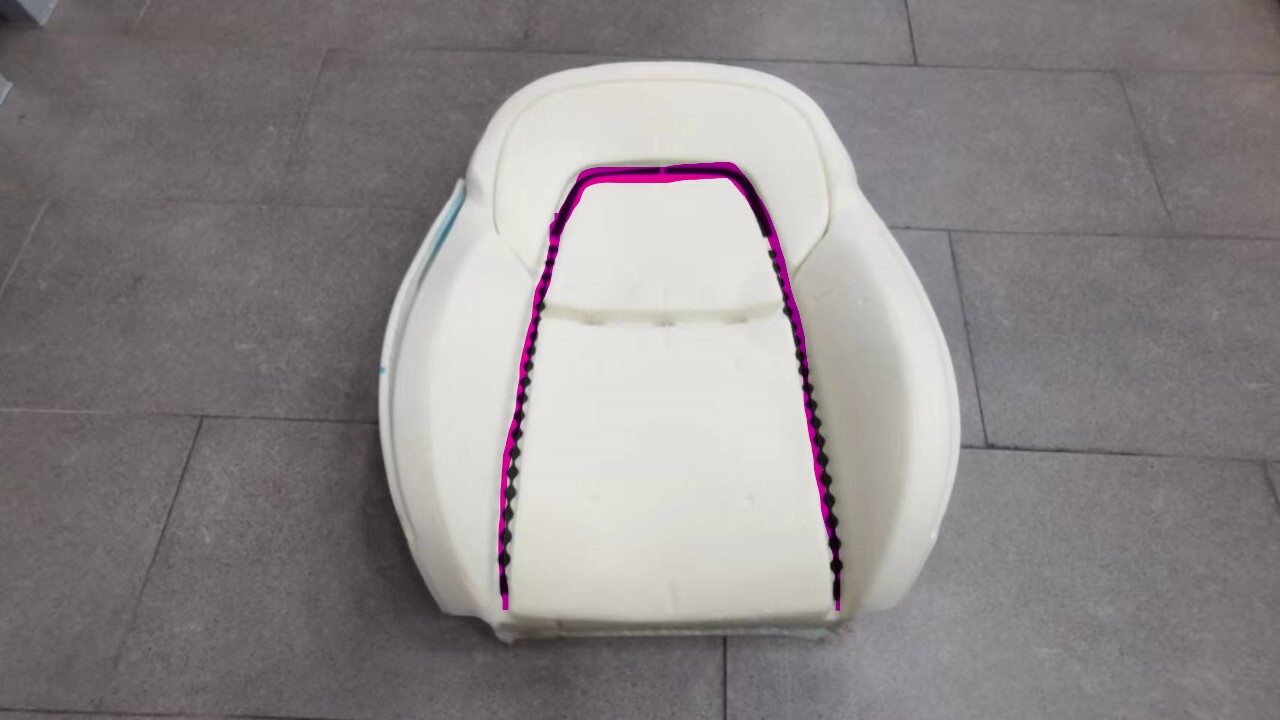

    首先,将泡沫饰板垂直滑入座椅靠背框架。确保头枕柱与座椅靠背泡沫接合。务必将与框架接合的加热器线束及下饰板推入框架背面。
  6. 将侧安全气囊安装到座椅框架,然后安装新的螺母,将气囊固定到框架上。
    5.4 Nm (4.0 lbs-ft) +/- 0.9 Nm
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅允许使用手动工具紧固螺母。请勿使用冲击工具。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  7. 将电气线束连接到侧安全气囊连接器。
  8. 将内侧安全气囊安装到座椅框架中,然后安装新的螺母(2 个),将气囊固定到框架上。
    5.4 Nm (4.0 lbs-ft) +/- 0.9 Nm
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅允许使用手动工具紧固螺母。请勿使用冲击工具。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  9. 连接内侧安全气囊连接器。
  10. 固定将电动腰部支撑总成下部固定到座椅靠背框架的锁片(2 个)。
  11. 安装将腰部支撑底部固定到座椅总成的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    此螺栓位于腰部电子控制单元 (ECU) 下方。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  12. 钩上覆盖座椅靠背框架左下角和右下角的下部盖板。
    图 3. 左侧如图所示;右侧类似
  13. 钩上覆盖座椅靠背框架左下角和右下角的上部盖板。
    图 4. 左侧如图所示;右侧类似
  14. 将座椅靠背饰板固定件(7 个)固定到座椅靠背框架上。
  15. 将座椅靠背外壳安装到座椅上。请参阅外壳 - 座椅靠背 - 驾驶位(拆卸和更换)
  16. 安装驾驶位座椅头枕饰板。请参阅饰板 - 头枕 - 驾驶位(拆卸和更换)
  17. 旋转座椅,以接触座垫框架底部。
    提示: 防止座垫受损。
  18. 将座椅靠背加热器连接器安装到座椅总成上,然后连接连接器。
  19. 重新立起座椅。
  20. 将驾驶位座椅安装进车辆。请参阅座椅总成 - 第一排 - LH(拆卸和更换)
