套管 - 后驱动单元 - 后 (3DU)（拆卸和更换）

校正代码 40012602 4.38 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1137785-00-A 驱动单元套管拆卸和安装套件，Model 3
  • 2024 年 4 月 18 日：添加了有关便于安装新套管的操作的说明。

拆卸

  1. 拆下后轮驱动单元。请参阅驱动单元 - 后 (3DU)（拆卸和安装）。

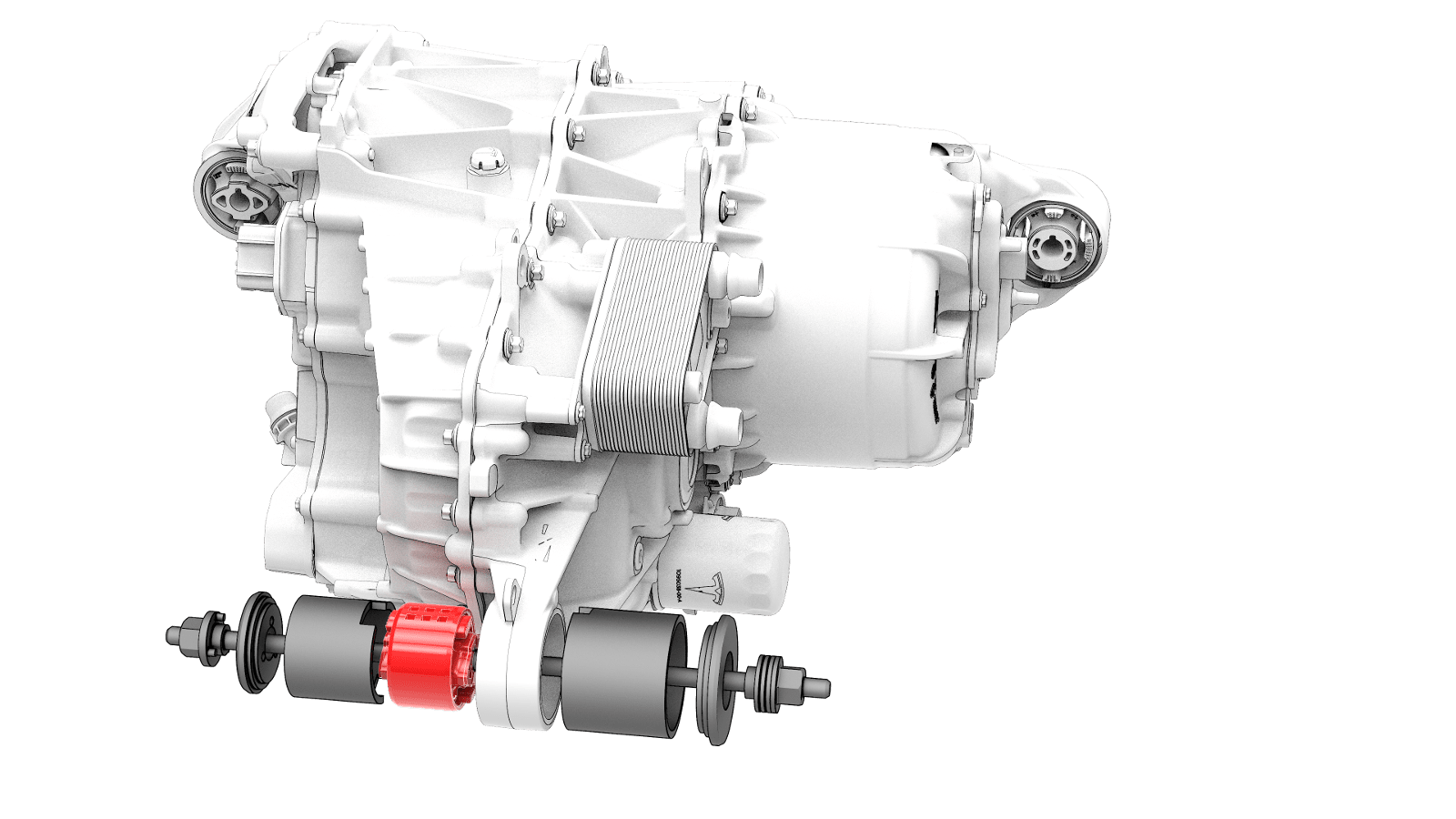

  2. 将驱动单元套管工具安装到后套管上。
    Informational PurposesAn informational icon, calling your attention
    注
    拆卸前，标记好旧套管在车身后驱动单元上的位置，以便确定新套管的准确安装位置。
  3. 旋转止推垫圈上的螺母以拆下驱动单元上的套管。
  4. 分离套管工具，然后从驱动单元上拆下。

安装

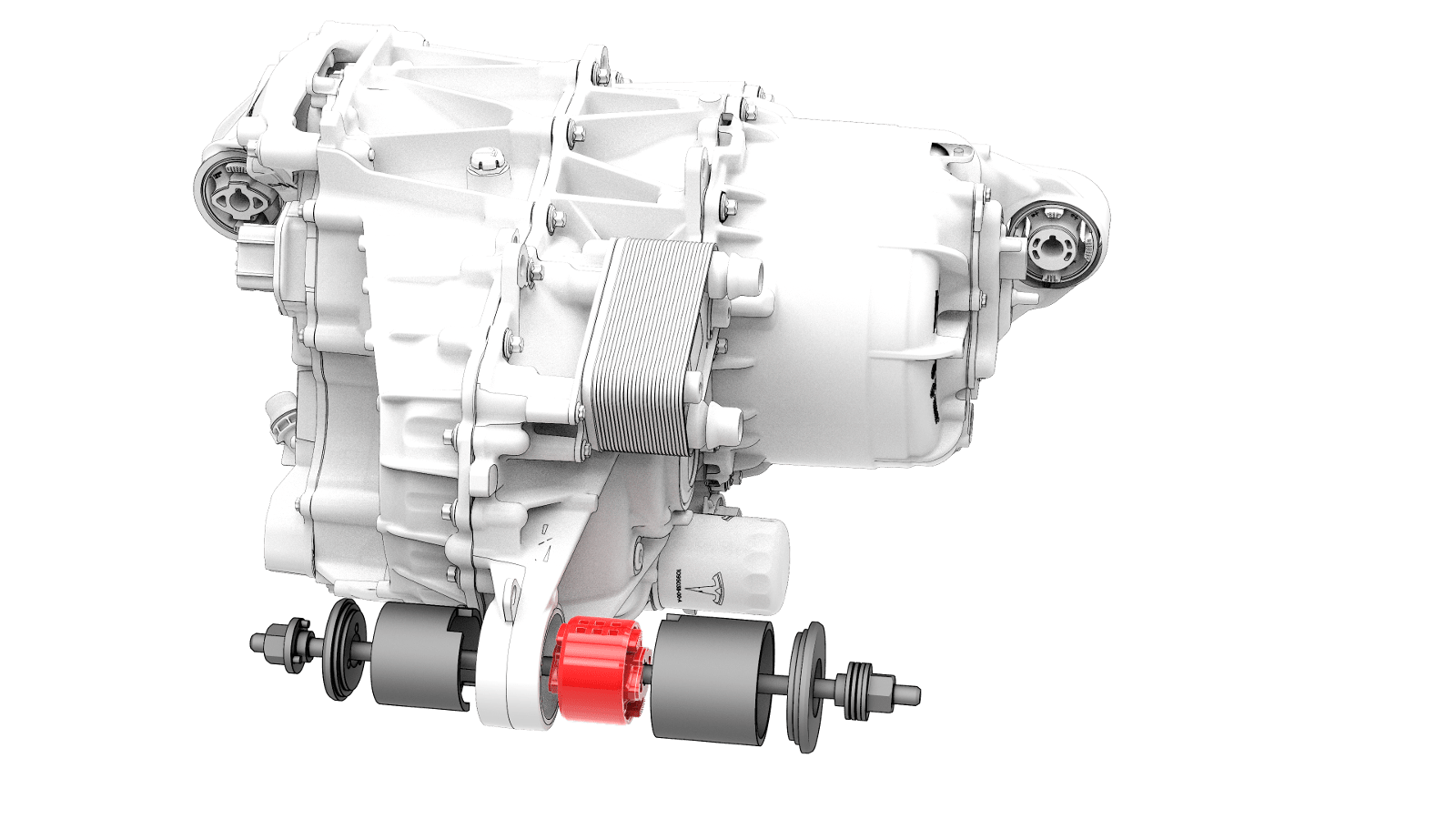

  1. 安装套管工具，以套上新的套管。
  2. 旋转止推垫圈上的螺母以在驱动单元上套上新的套管。
  3. 分离套管工具，然后从驱动单元上拆下。
  4. 安装后轮驱动单元。请参阅驱动单元 - 后 (3DU)（拆卸和安装）。
  5. 检查车辆轮毂定位，并根据需要进行调整。请参阅四轮定位检查。
