高压线束总成 - 充电接口至高压电池(三相)(拆卸和更换)

校正代码 44501102 0.84 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 10 月 27 日:将充电接口至车身螺栓扭矩更新至 9 Nm。
  • 2023 年 10 月 10 日:添加了“请勿手动关闭充电接口盖板”的注意事项。
  • 1076921-00-A 绝缘电阻万用表,Fluke 1587(欧洲、中东和非洲)
  • 1076921-01-B 绝缘电阻万用表,Fluke 1508(亚太地区)
  • 1108272-00-B 变流器逻辑连接器盖,3DU
  • 1130480-00-A 超薄测试探针,Fluke TP38
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE):

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试器
  • 护目镜
  • 电气绝缘保护安全鞋
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前,需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测,则需弃置这副手套。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

确保高压绝缘手套未过期。高压绝缘手套有效期为印在手套上的测试日期后 12 个月内,但首次使用后,即使手套仍处于上述 12 个月有效期内,也只能使用 6 个月。

拆卸

  1. 打开所有车门和车窗。
  2. 将驾驶位和副驾位座椅移至最前端。
  3. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  4. 打开后备箱。
  5. 打开前备箱盖。
  6. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  7. 打开充电接口盖板。
  8. 执行车辆高压禁用程序。请参阅车辆高压禁用程序
  9. 拆卸左后门槛板饰板。请参阅饰板 - 门槛板 - 后 - LH(拆卸和更换)
  10. 拆卸第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  11. 将第二排左侧座椅靠背置于垂直位置。
  12. 拆卸高压电池仓处固定充电接口线束支架的螺栓。
  13. 松开将电气线束固定到高压电池仓处充电接口线束支架的夹子(2 个),然后从车辆上拆下支架。
  14. 滑动释放装置,将充电接口至高压电池线束的直流输入连接器把手从固定位置解锁。
  15. 将直流输入连接器把手抬至最高处。
  16. 将直流输入连接器从高压电池仓直流输入接头上拆下。
  17. 滑动释放装置,将充电接口至高压电池线束的三相连接器把手从固定位置解锁。
  18. 将三相连接器把手抬至最高处。
  19. 将三相连接器从高压电池仓三相接头上拆下。
  20. 拆卸第二排左侧锁扣。请参阅锁扣 - 第二排 - LH(拆卸和更换)
  21. 拆卸第二排左侧座椅靠背。请参阅座椅靠背 - 第二排 - LH(拆卸和更换)
  22. 拆卸后备箱底板饰板。请参阅饰板 - 底板 - 后备箱(拆卸和更换)
  23. 拆卸后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  24. 拆卸后备箱饰板。请参阅饰板 - 后备箱(拆卸和更换)
  25. 拆卸后备箱左侧侧饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)

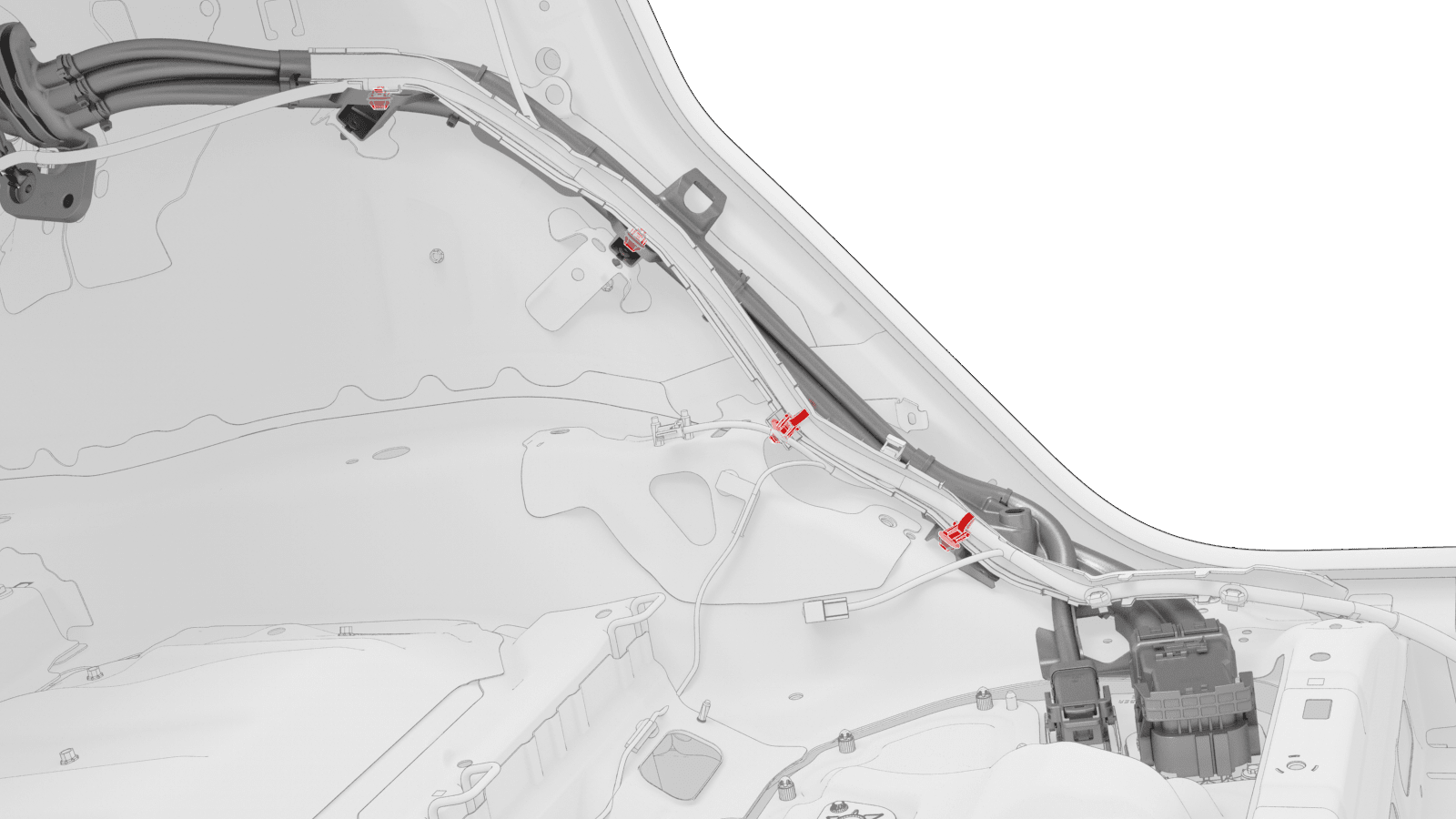

  26. 松开沿充电接口线束固定低压 (LV) 线束的夹子(4 个)。

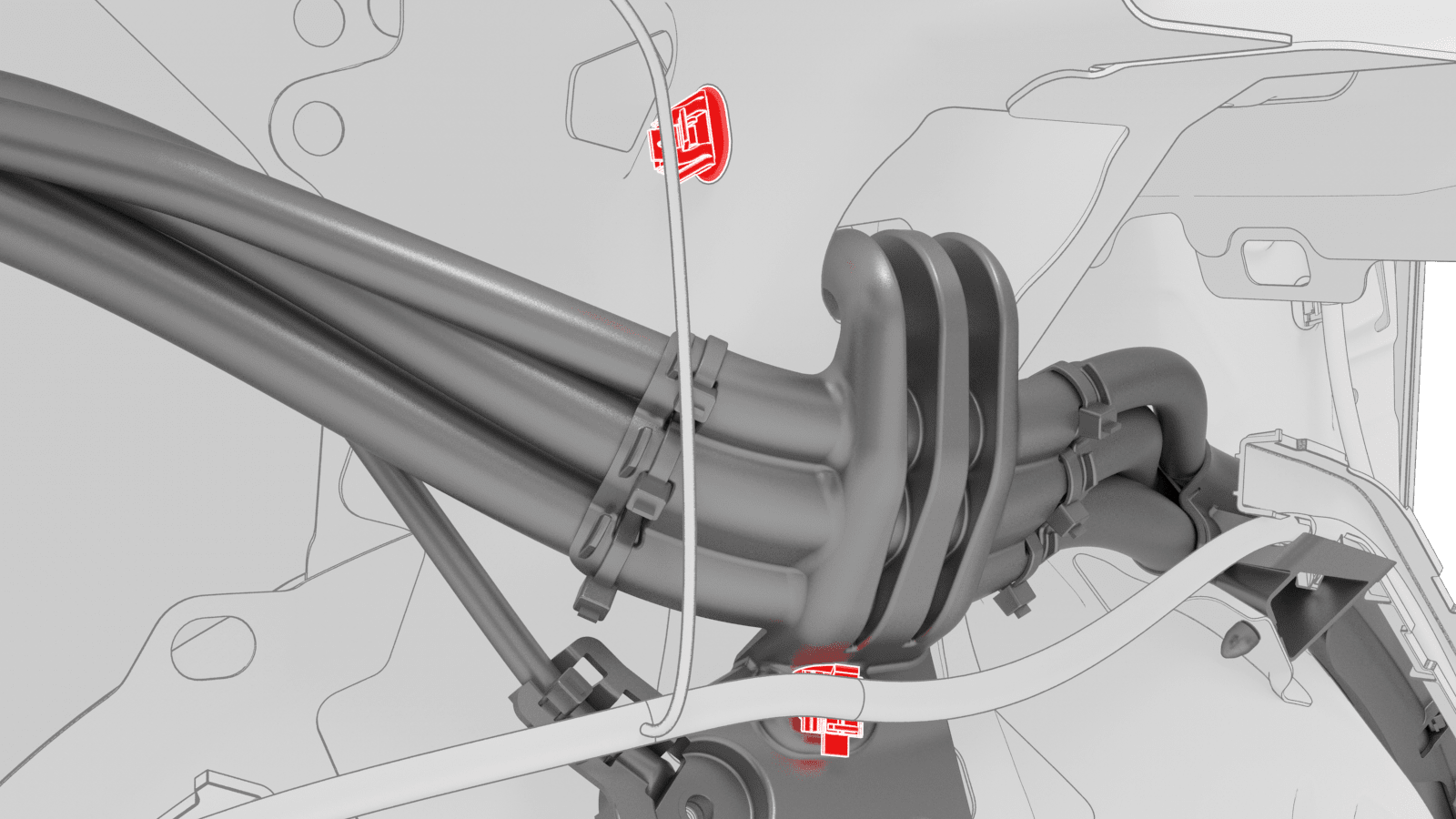

  27. 松开用于固定 C 柱和左后轮罩顶部充电接口线束的夹子(3 个)。
  28. 断开左侧尾灯电气连接器。
  29. 断开低压电气连接器与充电接口电子控制单元 (ECU) 的连接。
  30. 松开将低压电气线束固定到充电接口封闭板的边缘夹。

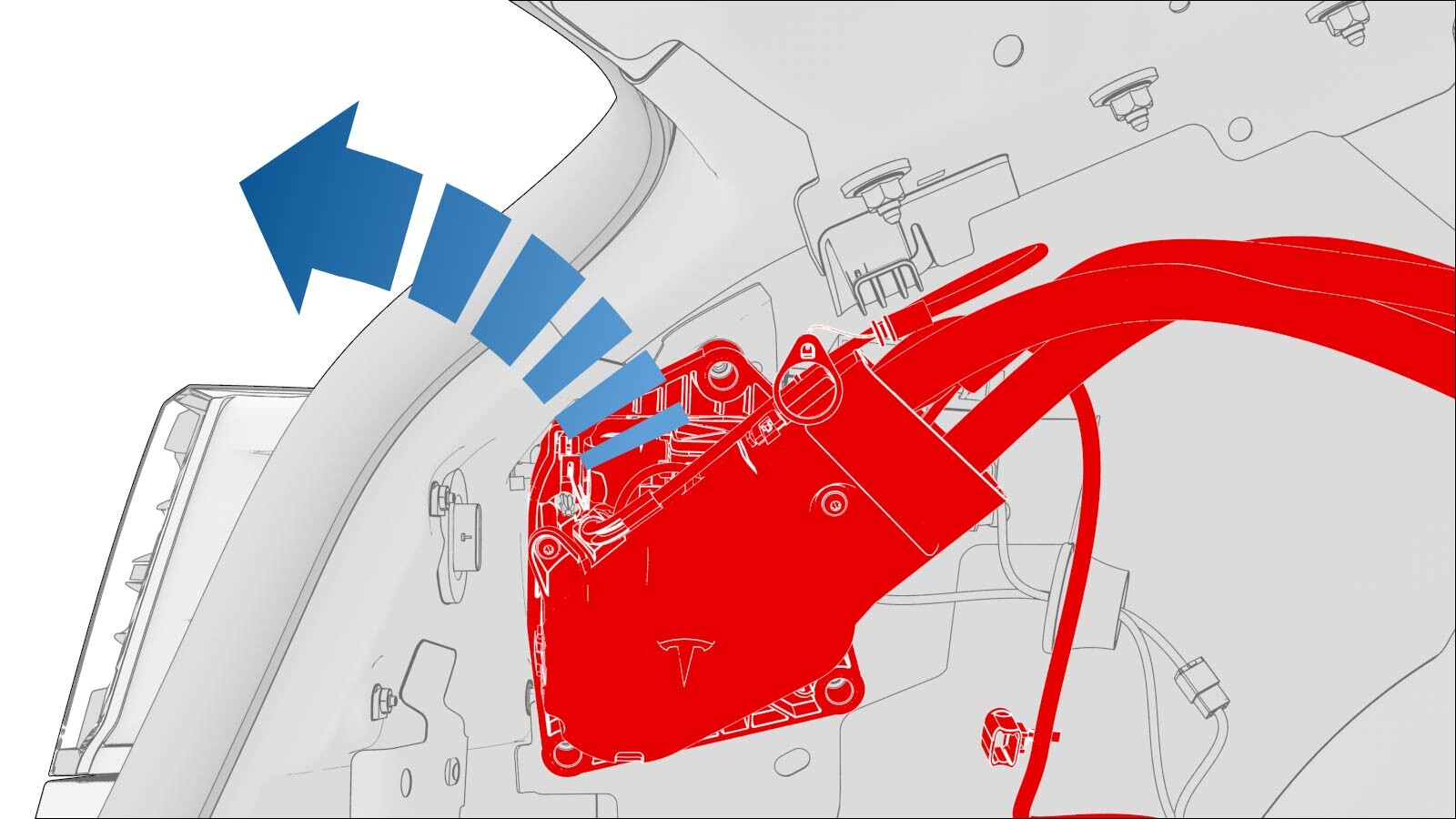

  31. 轻微拉动封闭板。同时,向内插入一个塑料饰板工具,开始松开下部卡子,然后将封闭板朝车辆前部拉动,同时松开剩余卡子。

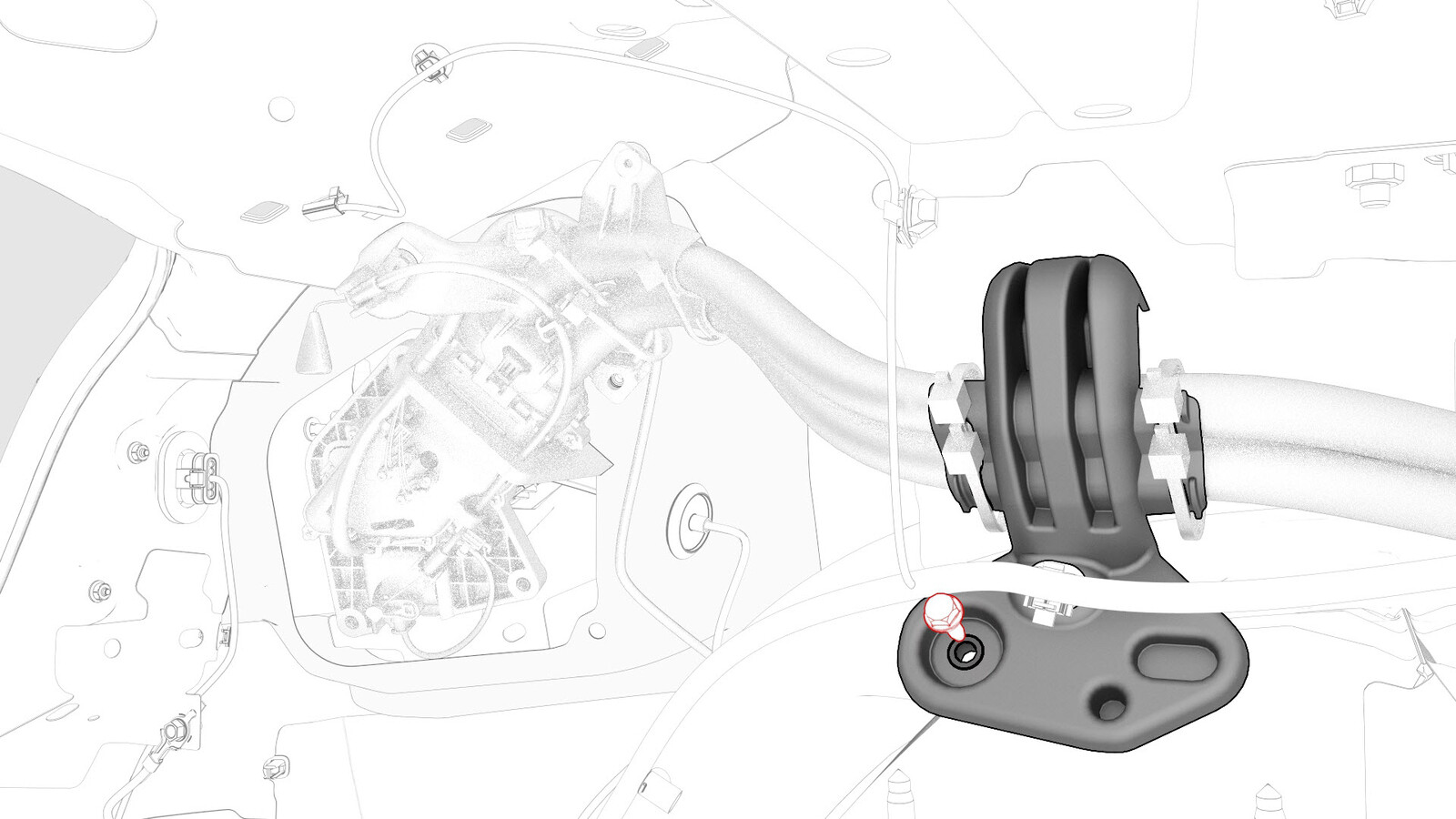

  32. 拆卸将充电接口接地固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    接地线缆的主体颜色为绿色,有一道黄线,位于内轮罩顶部。

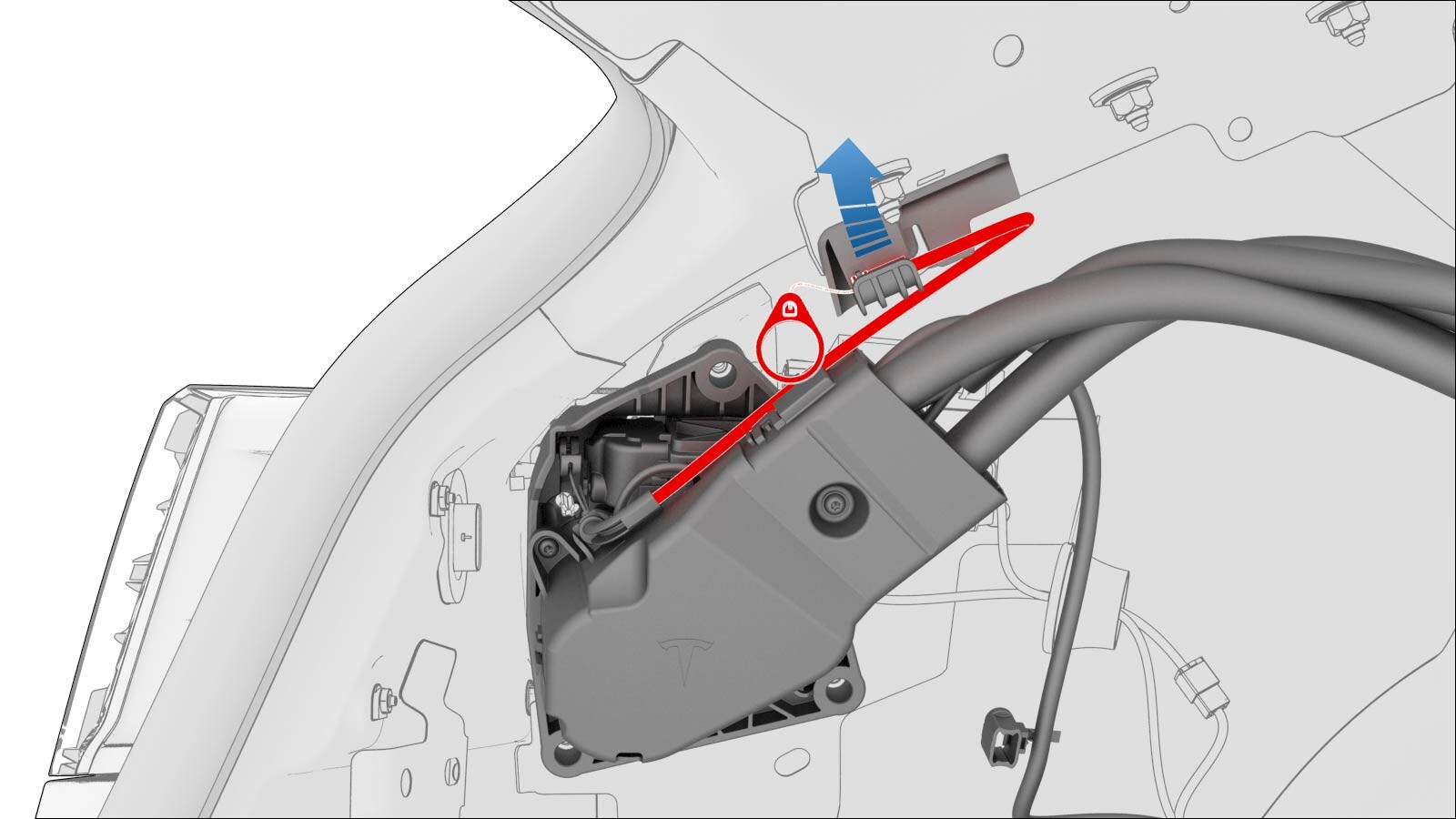

  33. 将手动释放缆索向上拉离缆索固定夹,或者将缆索垂直向上拉离充电接口总成。
  34. 拆卸将充电接口总成固定到车身的螺栓。

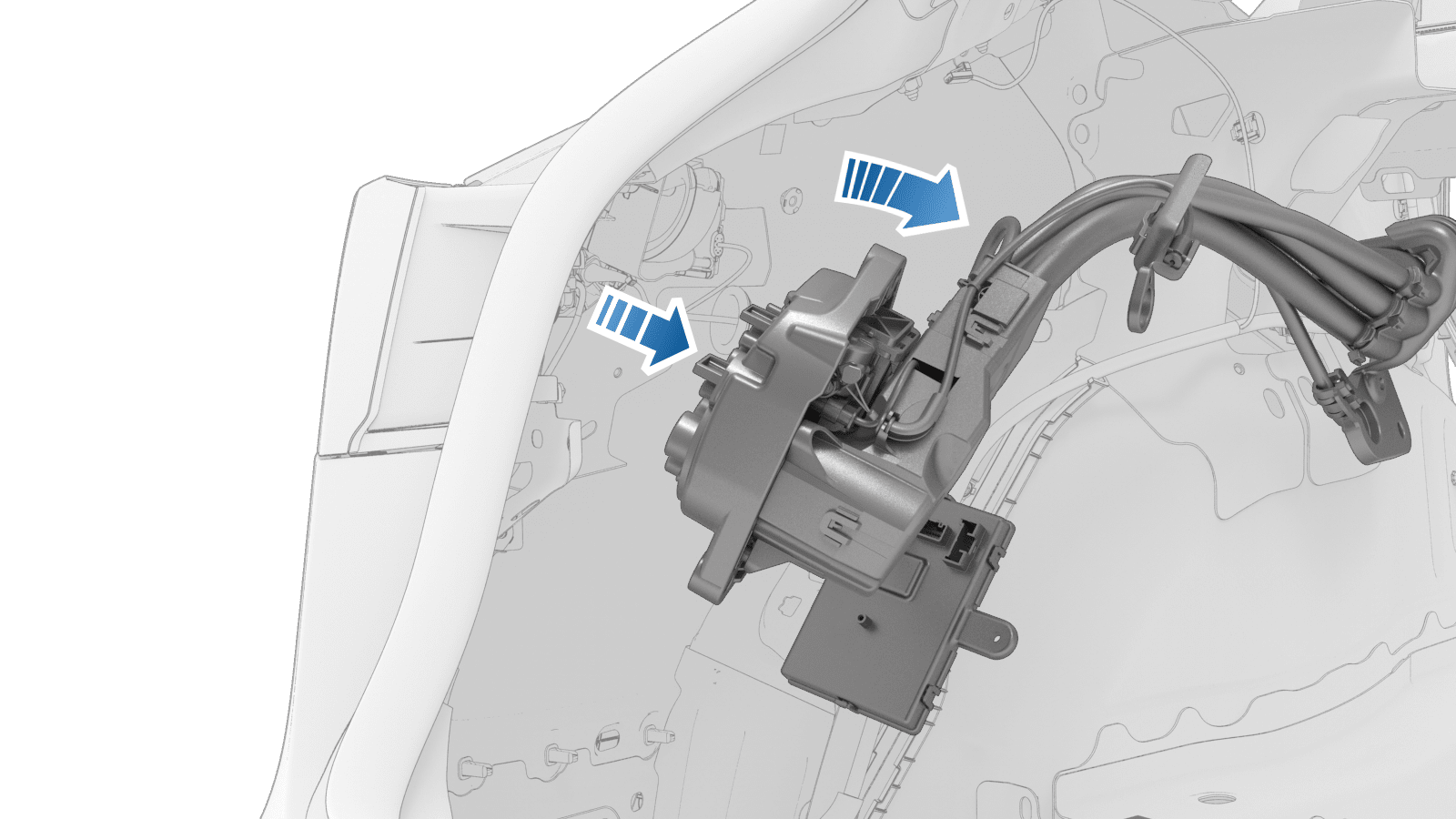

  35. 向上提起线束参考点并越过车身,将充电接口线束从车身上拆下。
  36. 将充电接口线束的后部拉离车身,以便操作。
  37. 将充电接口线束的整个后部拉离车身。
  38. 小心地将充电接口线束前部排布在低压电气线束下方。将充电接口线束前部向下移离低压电气线束,然后将线束向上拉。
    Informational PurposesAn informational icon, calling your attention
    请勿损坏低压电气线束。
  39. 在协助下,从车身上拆下充电接口线束。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿损坏低压电气线束。
    Informational PurposesAn informational icon, calling your attention
    当充电接口线束前部穿过低压电气线束并位于其下方时,让另一个人抓住充电接口线束后部(充电接口输入侧)。
  40. 将充电接口线束从车辆上拆下。

安装

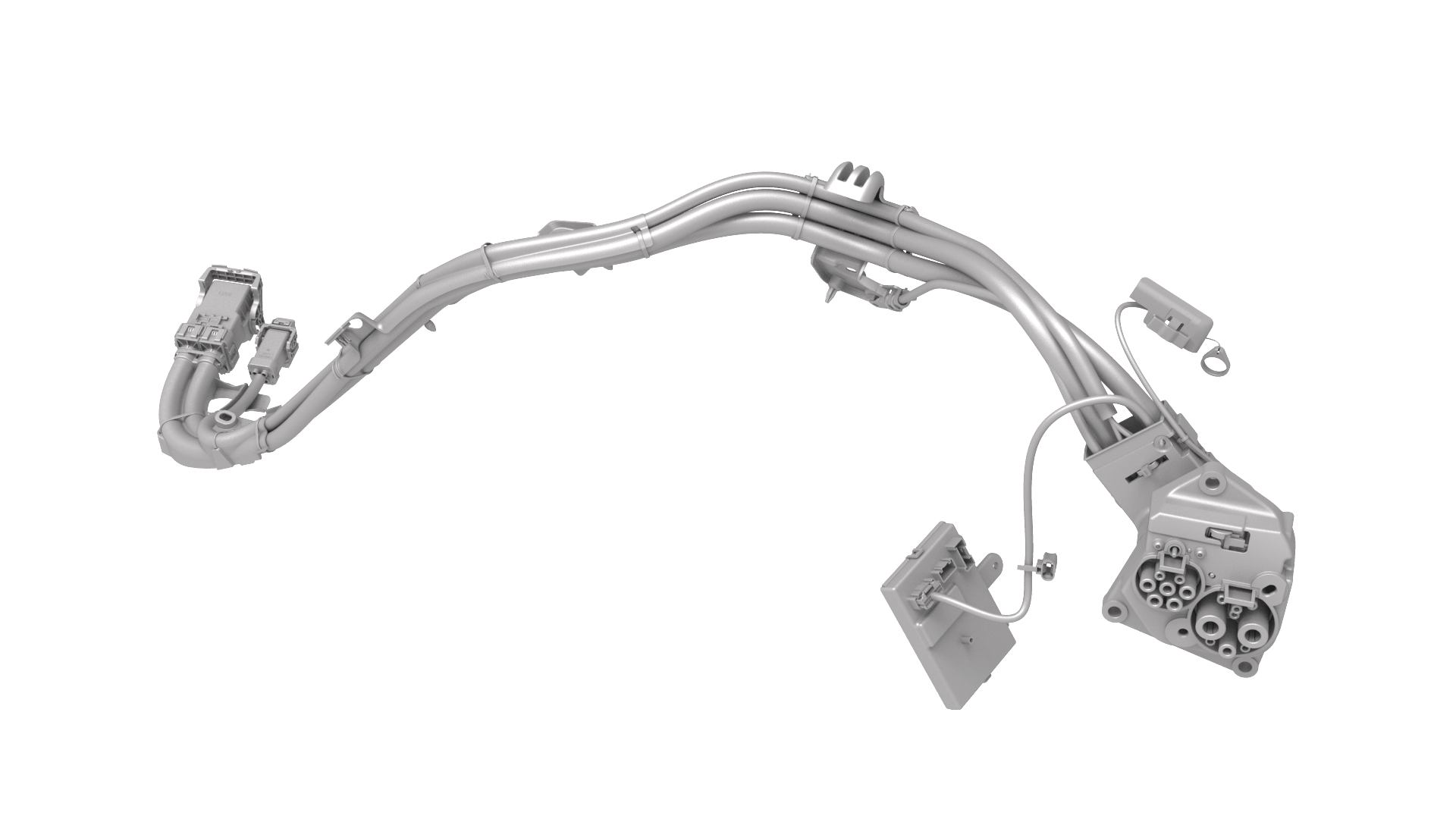

  1. 将新的充电端口线束放入车内,然后将线束穿过低压电气线束。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    小心地安装充电端口线束,以防损坏线束。
  2. 在协助下,将充电接口线束排布到位。当充电接口线束在低压电气线束下面穿过时,让另一个人抓住线束后部(充电接口输入侧)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    小心地安装充电接口线束,以防损坏线束。
  3. 在 C 柱处安装将充电接口线束固定到车辆的夹子(3 个)。
    Informational PurposesAn informational icon, calling your attention
    新款车型所用夹子的数量可能不同。
  4. 将充电接口至高压电池线束的直流输入连接器把手抬至最高处。
  5. 用双手将充电接口至高压电池线束的直流输入连接器牢固连接到高压电池仓直流输入接头上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保连接器与接头稳固连接。
  6. 将直流输入连接器按压到直流输入接头上,同时将把手降至最低处。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保把手在降下时不扭结。
  7. 滑动释放装置,将直流输入连接器把手锁定在固定位置。
  8. 确认连接器完全就位,然后比对连接器两侧,确保正确锁定到位。
    Informational PurposesAn informational icon, calling your attention
    连接器就位不当可能在日后导致连接器损坏和充电故障。
  9. 将充电接口至高压电池线束的三相连接器把手抬至最高处。
  10. 用双手将充电接口至高压电池线束的三相连接器牢固连接到高压电池仓三相接头上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保连接器与接头稳固连接。
  11. 将三相连接器按压到三相接头上,同时将把手降至最低处。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保把手在降下时不扭结。
  12. 滑动释放装置,将三相连接器把手锁定在固定位置。
  13. 确认连接器完全就位,然后比对连接器两侧,确保正确锁定到位。
    Informational PurposesAn informational icon, calling your attention
    连接器就位不当可能在日后导致连接器损坏和充电故障。
  14. 在高压电池仓处安装将充电接口线束支架固定到车辆的螺栓(2 个)。
    10 Nm (7.4 lbs-ft)
  15. 在高压电池仓处安装将电气线束固定到充电接口线束支架的夹子(2 个)。
  16. 安装沿 C 柱区域固定低压电气线束的夹子(4 个)。
  17. 将充电接口线束安装到车辆上靠近充电接口总成处,然后安装将低压电气线束固定到充电接口线束的夹子(2 个)。
    Informational PurposesAn informational icon, calling your attention
    向上提起充电接口线束参考点并越过车身。参考点应重新置于车身内。
  18. 安装将充电接口线束接地固定到车身的螺栓。
    6 Nm (4.4 lbs-ft)
  19. 将充电接口盖板索环装安装到车身上
  20. 安装将充电接口固定到车身的螺栓(3 个)。
    9 Nm (6.6 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保线束已布线,并正确安装带扎带的胶垫。
  21. 将手动释放缆索插回到锁片中;下压释放缆索背面,将其卡入锁片中。
  22. 安装用于固定充电接口封闭板的卡子。
  23. 安装将低压电气线束固定到充电接口封闭板的边缘夹。
  24. 连接低压充电接口电子控制单元 (ECU) 电气连接器。
  25. 将电气线束连接到尾灯连接器。
  26. 安装后备箱左侧饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  27. 安装后备箱饰板。请参阅饰板 - 后备箱(拆卸和更换)
  28. 安装后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  29. 安装后备箱底板饰板。请参阅饰板 - 底板 - 后备箱(拆卸和更换)
  30. 关闭后备箱。
  31. 安装第二排左侧座椅靠背。请参阅座椅靠背 - 第二排 - LH(拆卸和更换)
  32. 安装第二排左侧锁扣。请参阅锁扣 - 第二排 - LH(拆卸和更换)
  33. 安装左后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH(拆卸和更换)
  34. 安装第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  35. 重新连接 12V 电源。请参阅12V/低压电源(断开和连接)
  36. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  37. 将驾驶位和副驾位座椅向后移回原位。
  38. 重新安装车辆固件。请参阅软件重新安装 - 触摸屏
  39. 验证充电接口是否正常工作。使用客户的移动连接器(如有)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿尝试手动关闭充电端口盖板。
  40. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  41. 关闭前备箱盖和全部车门。
