后备箱（拆卸和更换）

校正代码 10107002 0.90 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-03-03: 添加了清除摄像头校准例行程序。
  • 2024 年 10 月 23 日：添加一个提醒，以确保技术人员将维修车辆配置的徽标全部安装上。
设备：
  • 1134703-00-A 后部徽标固定装置，Model 3

扭矩规格

表 1. 扭矩规格： 后备箱（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将后备箱电气线束接地带固定到后备箱盖的螺栓（2 个）
8 Nm (5.9 lbs-ft)
  • 10 毫米套筒扳手
 重复使用/更换

自攻型三角螺栓 (1128269-00-A)：更换

普通螺栓 (1447438-00-A)：重复使用
将后备箱盖固定到后备箱铰链的螺栓（4 个）
24 Nm (17.7 lbs-ft)
  • 13 mm 套筒
 重复使用

拆卸

  1. 拆下后部车牌。
  2. 拆下左侧和右侧后雾灯/倒车灯。请参阅 灯 - 雾/倒车 - 后 - 左侧（拆卸和更换）。
  3. 拆下后备箱外部释放开关。请参阅 开关和摄像头总成 - 外部释放 - 后备箱（拆卸和更换）。
  4. 拆下左侧和右侧车牌灯。请参阅 灯 - 牌照（拆卸和更换）。
  5. 拆下后备箱闩锁。请参阅 闩锁 - 后备箱（拆卸和更换）。
  6. 拆下将行李箱电气线束接地带固定到行李箱盖的螺栓 (x2)。
    注
    自攻型三角螺栓 (1128269-00-A) 不可重复使用。普通螺栓 (1447438-00-A) 可重复使用。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  7. 松开将后备箱电气线束固定到后备箱盖的夹子。
  8. 松开电气线束护套，然后使后备箱电气线束穿过后备箱盖隔板，并将其移出后备箱盖。
  9. 松开将左侧和右侧缓冲止动块固定到行李箱盖的夹子，然后从行李箱盖上拆下缓冲止动块。
  10. 从行李箱盖上拧下左侧和右侧缓冲块。
  11. 拆下将后备箱盖固定到后备箱铰链的螺栓（4 个），然后将后备箱从铰链上拆下。
    警告
    先拆卸距离车身最远的螺栓，再抬起后备箱盖，期间拆卸距离车身最近的螺栓。
    提示
    推荐使用以下工具
    • 13 mm 套筒
    图 1. 左侧
    图 2. 右侧

安装

警告
If using this procedure to install an unpainted part, make sure to apply seam sealer to all seams prior to installing and painting the part. Refer to the Collision Repair manual for more information.
提示
有关如何对齐行李箱的说明，请参阅后备箱定位。
  1. 在协助下，将后备箱安装到后备箱铰链，然后安装将后备箱盖固定到后备箱铰链的螺栓。
    警告
    先安装距离车身最近的螺栓，然后再安装距离车身最远的螺栓。
    注
    手动拧紧螺栓，但此时切勿紧固螺栓。
    图 3. 左侧
    图 4. 右侧
  2. 将左侧和右侧缓冲块拧进行李箱盖。
  3. 将左侧和右侧缓冲止动块安装到行李箱盖内，然后拧紧将止动块固定到箱盖的夹子。
  4. 使电气线束穿入后备箱盖隔板中，将线束护套固定到后备箱盖。
  5. 紧固将后备箱电气线束固定到后备箱盖的夹子。
  6. 安装将后备箱电气线束接地带固定到后备箱盖的螺栓（2 个）。
    8 Nm (5.9 lbs-ft)
    注
    自攻型三角螺栓 (1128269-00-A) 不可重复使用。普通螺栓 (1447438-00-A) 可重复使用。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  7. 将后备箱闩锁安装到后备箱盖，然后安装将闩锁固定到后备箱盖的螺栓。
    注
    手动拧紧螺栓，但此时切勿紧固螺栓。
  8. 将电气连接器连接到后备箱闩锁。
  9. 安装左侧和右侧车牌灯。请参阅 灯 - 牌照（拆卸和更换）。
  10. 安装后备箱外部释放开关。请参阅 开关和摄像头总成 - 外部释放 - 后备箱（拆卸和更换）。
  11. 安装左侧和右侧后雾灯/倒车灯。请参阅 灯 - 雾/倒车 - 后 - 左侧（拆卸和更换）。
  12. 小心关闭后备箱，检查后备箱至车身间的间隙与齐平度。
    地点 缝隙 齐平
    后备箱盖下部边缘至后下方饰板 4.5 毫米 +2.5/-2.0 毫米 3.0 毫米 +4.5/-3.5 毫米
    后备箱盖侧面边缘至后侧饰板 N/A 3.0 毫米 +1.5/-3.0 毫米
    雾灯/倒车灯至尾灯 3.5 毫米 +3.0/-2.5 毫米 1.0 毫米 +1.7/-2.5 毫米
  13. 打开后备箱，松开铰链螺栓，调节后备箱盖位置，再拧紧螺栓。
  14. 重复第12和第13步，直至缝隙达到最小，齐平度实现统一。
  15. 将铰链螺栓紧固至规定扭矩。
    24 Nm (17.7 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒
  16. 将后备箱闩锁螺栓紧固至规定扭矩。
    8 Nm (5.9 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  17. 启用“维护模式”。请参阅 维护模式。
  18. 解锁车辆网关。请参阅 网关（解锁）。
  19. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Driver Assist > Cameras > Clear Camera Calibration，选择Camera Selection下拉列表中的Repeaters，点击Run，然后等待例行程序完成。
  20. 确认后置摄像头正常工作。
  21. 安装后备箱盖饰板。请参阅 饰板 - 盖 - 后备箱（拆卸和更换）。
  22. 使用异丙醇 (IPA) 湿巾彻底清理后备箱盖上的以下位置：
    • 铰链螺栓、垫圈和周边区域
    • 后备箱盖下唇板和后备箱闩锁之间的区域
    • 车牌位置上方的后备箱盖徽标区域
  23. 用力摇晃车辆颜色修补漆喷涂设备，持续几分钟。
  24. 在铰链螺栓和垫圈的褪色区域涂抹一层修补漆，等待风干至少 20 分钟。
    注
    修补漆干燥期间，可执行本程序中的剩余步骤。

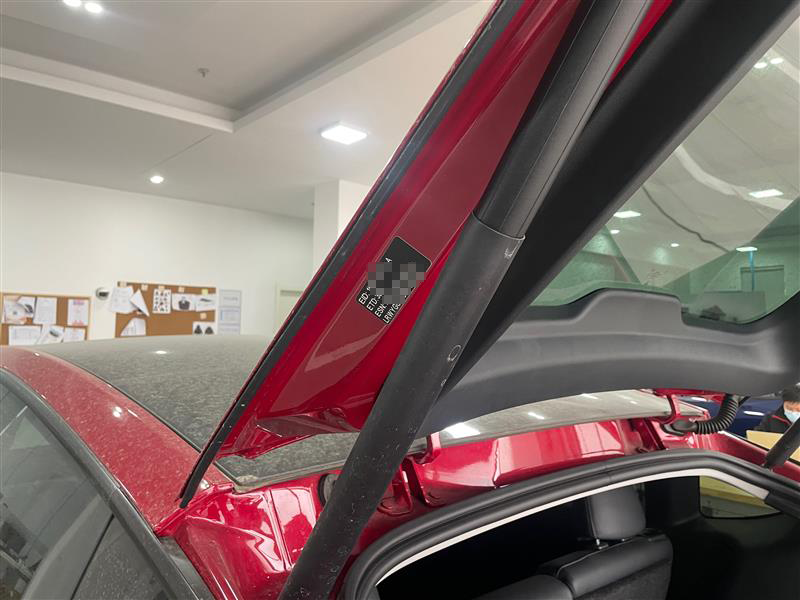

  25. 在后备箱盖下唇与后备箱闩锁之间的缝隙位置处，在后备箱盖上粘贴新的排放贴纸。
  26. 仅适用于中国、日本和韩国：在行李箱上安装新的电机 ID 标签。
  27. 安装后车牌。
    1.5 Nm (1.1 lbs-ft)
  28. 安装后部 Tesla 徽标。请参阅 Tesla 徽标 - 后部（拆卸和更换）。
    注
    如果因车辆配置不同或地区差异，已拆卸的后备箱/掀背尾门上带有其他徽标，请确保将所有徽标安装到后备箱/掀背尾门替换件上。
