软管 - 进口 - 变流器 - 后驱动电机 (3DU)（拆卸和更换）

校正代码 18301702 0.60 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2023 年 8 月 14 日：添加了有关冷却液损失大于 1 升时真空再充注要求的备注。

    拆卸

    1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
    2. 打开左前车门，降下左前车窗。
    3. 断开 12V/低压电源。请参阅12V/低压电源（断开和连接）。
    4. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 后部（拆卸和更换）。

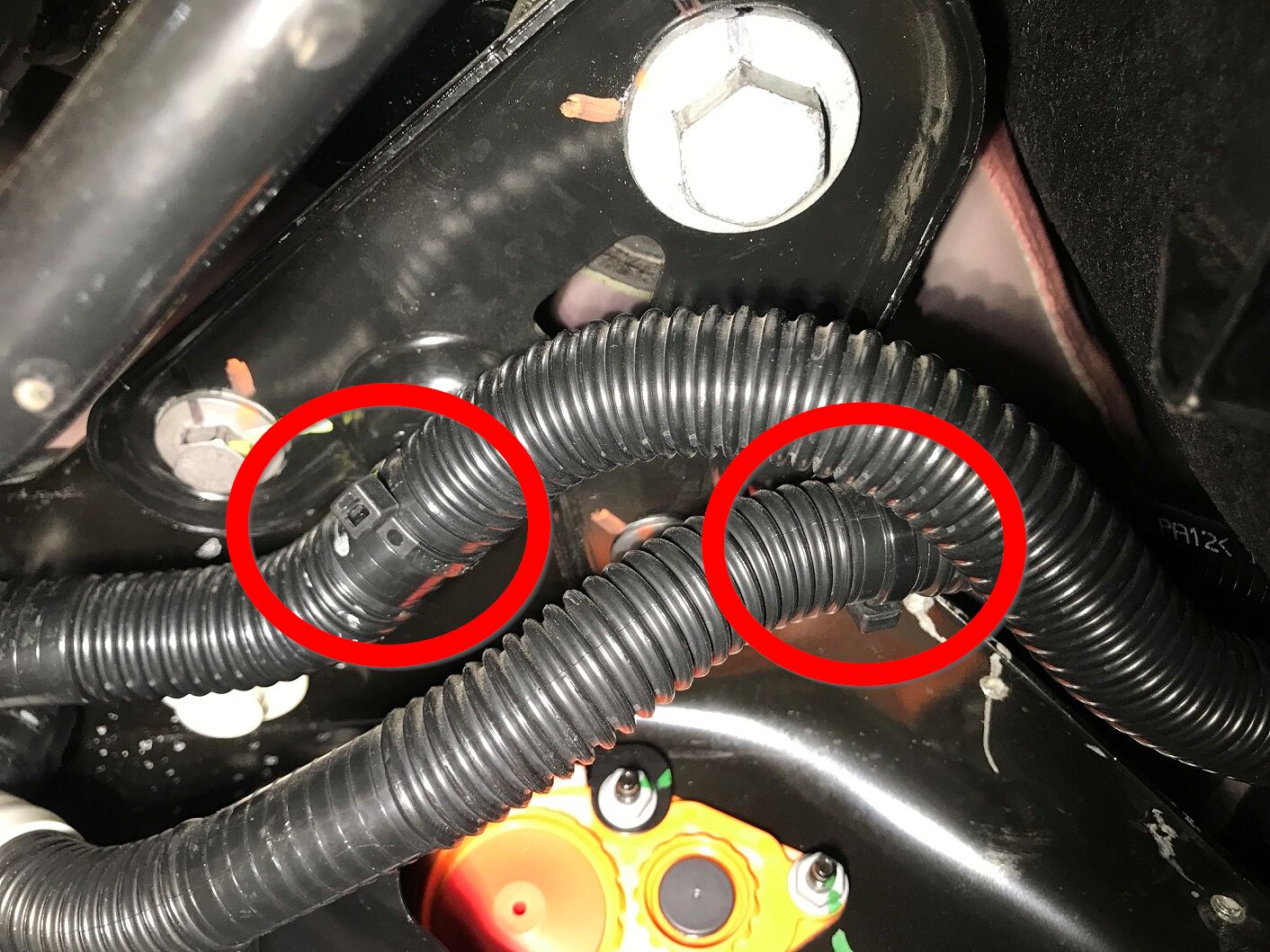

    5. 松开将冷却液软管固定到 LH 和 RH 剪力板的夹子。

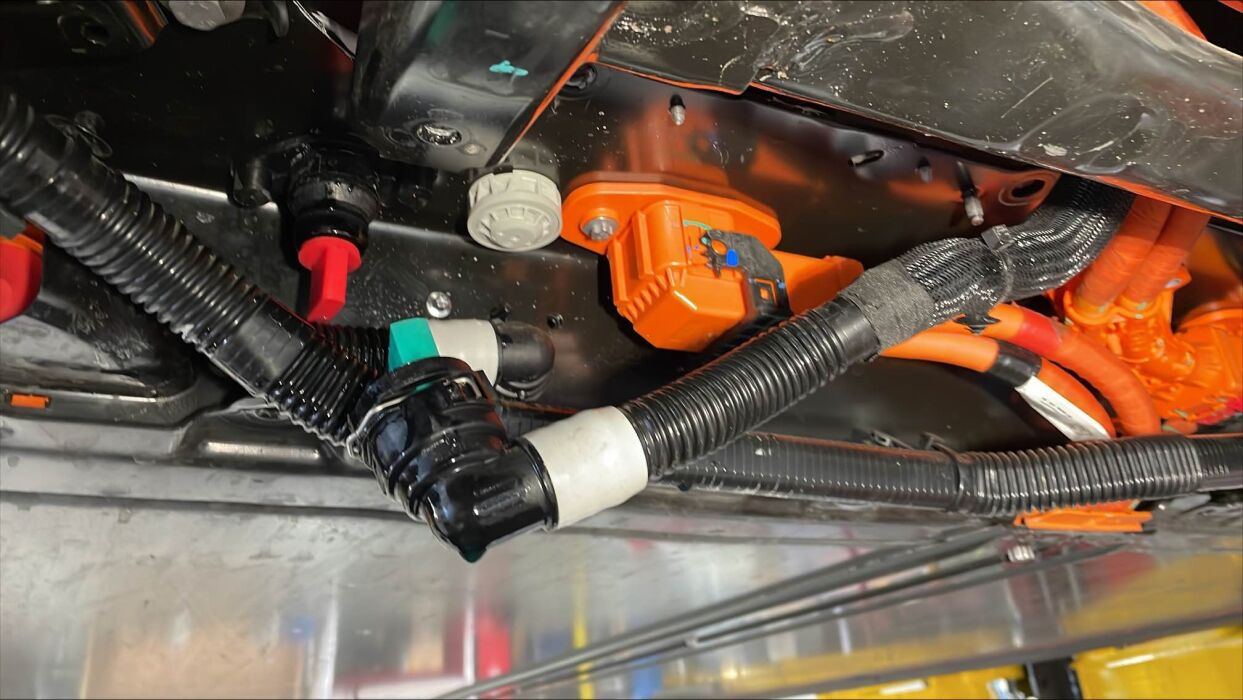

      图 1. 左侧

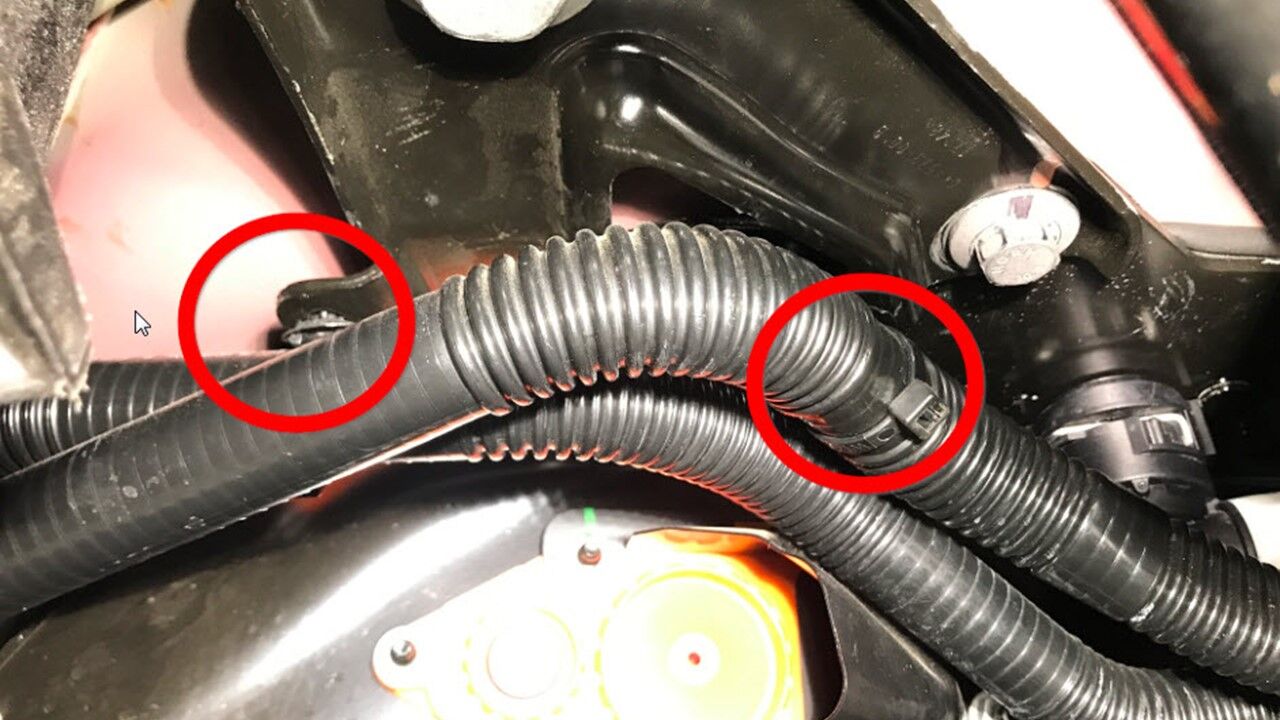

      图 2. 右侧
    6. 拆下高压电池滑板。请参阅滑板 - 高压电池 - 后部（拆卸和更换）。
    7. 在高压电池 LH 后侧下方放置一个冷却液排放容器。

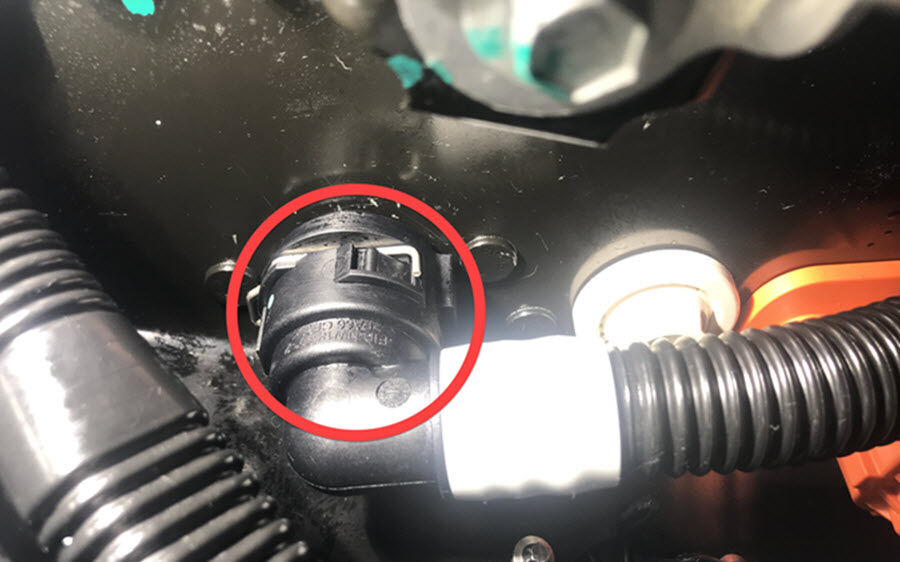

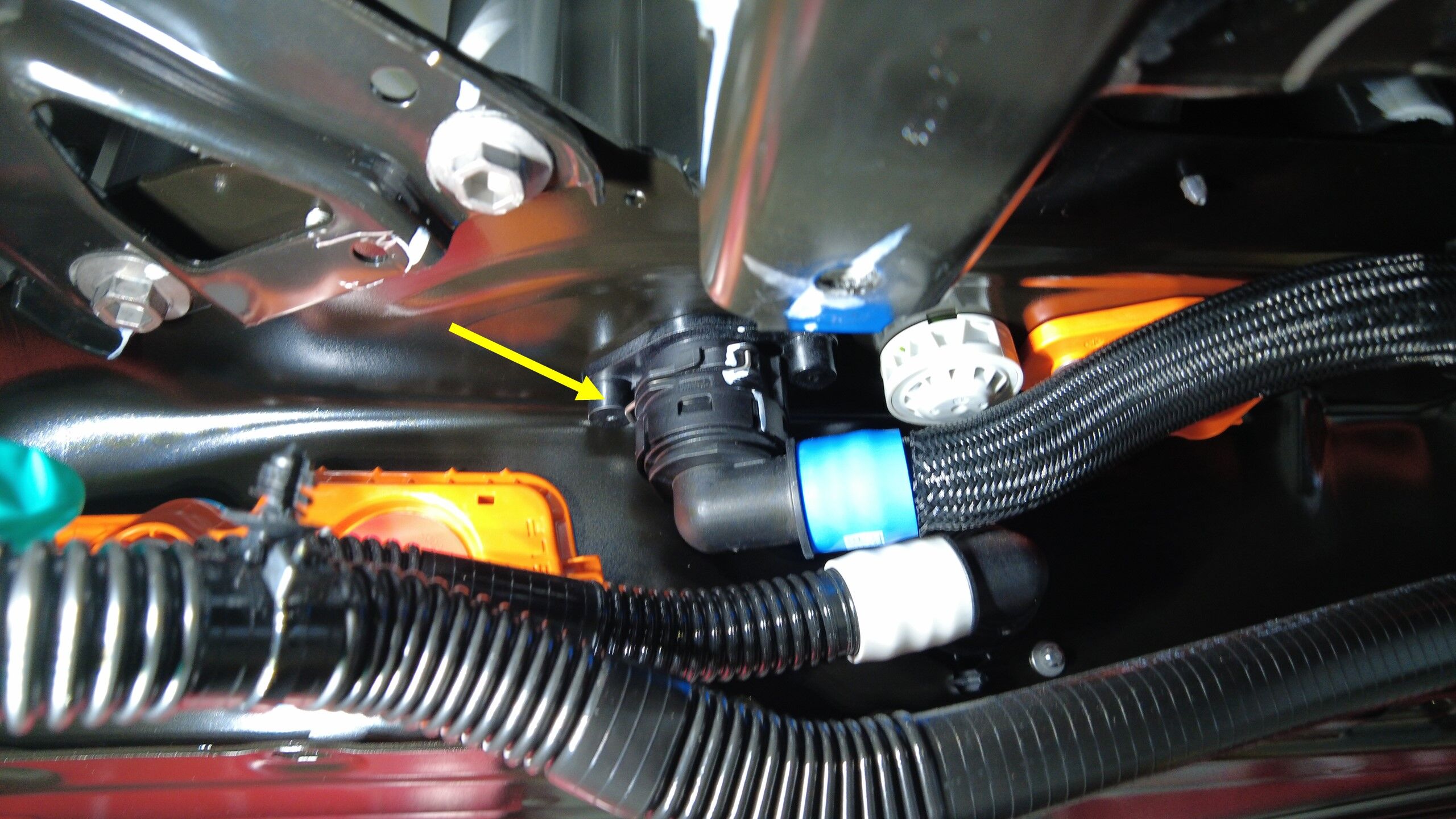

    8. 拆下弹簧夹，断开后驱动单元逆变器入口软管与高压电池后部的连接，然后塞住两个接头。
    9. 在 LH 后驱动单元区域下方放置冷却液排放容器。

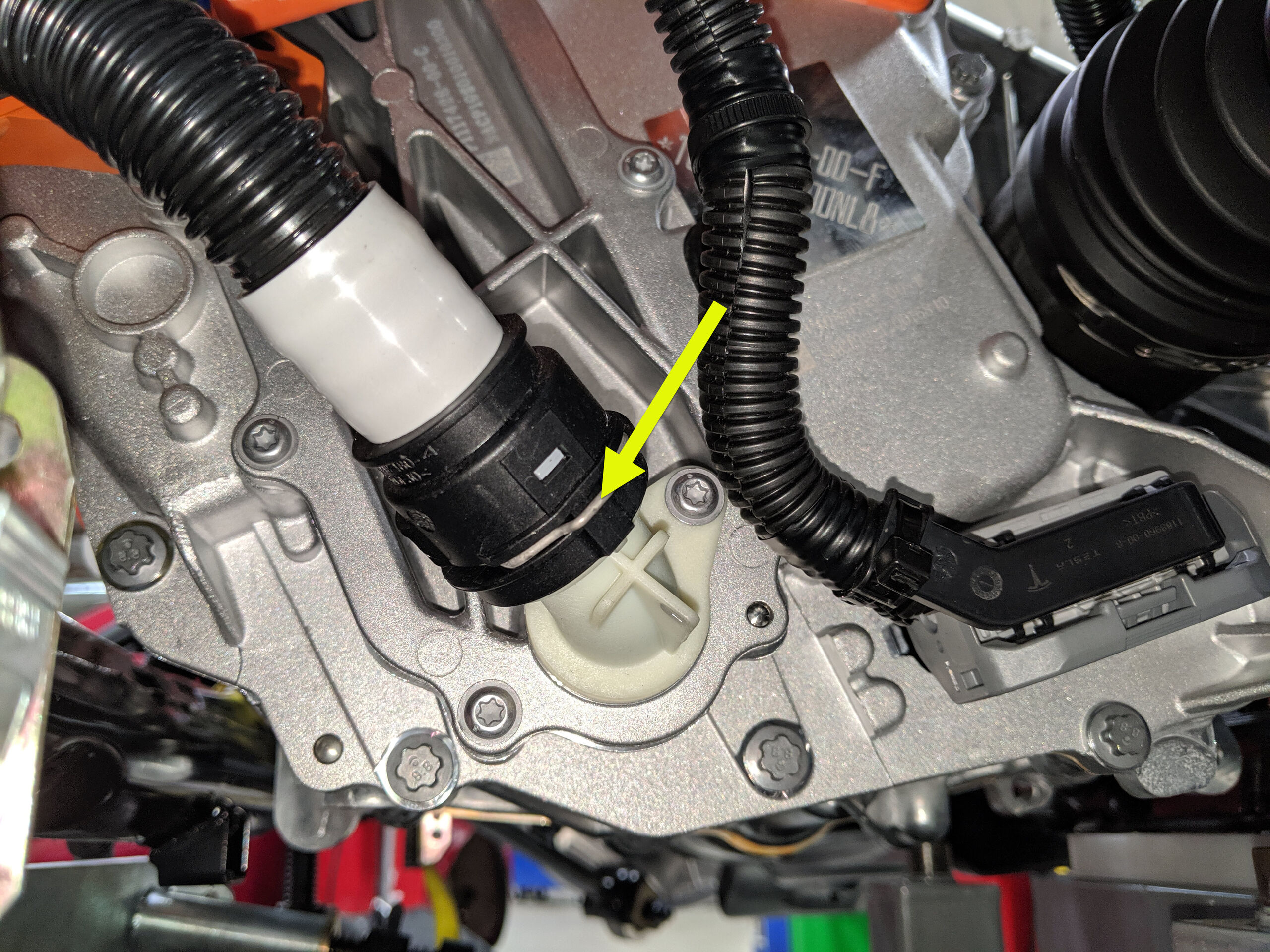

    10. 拆下弹簧夹，断开后驱动单元逆变器入口软管与液力联轴节的连接，然后塞住软管端部和液力联轴节。

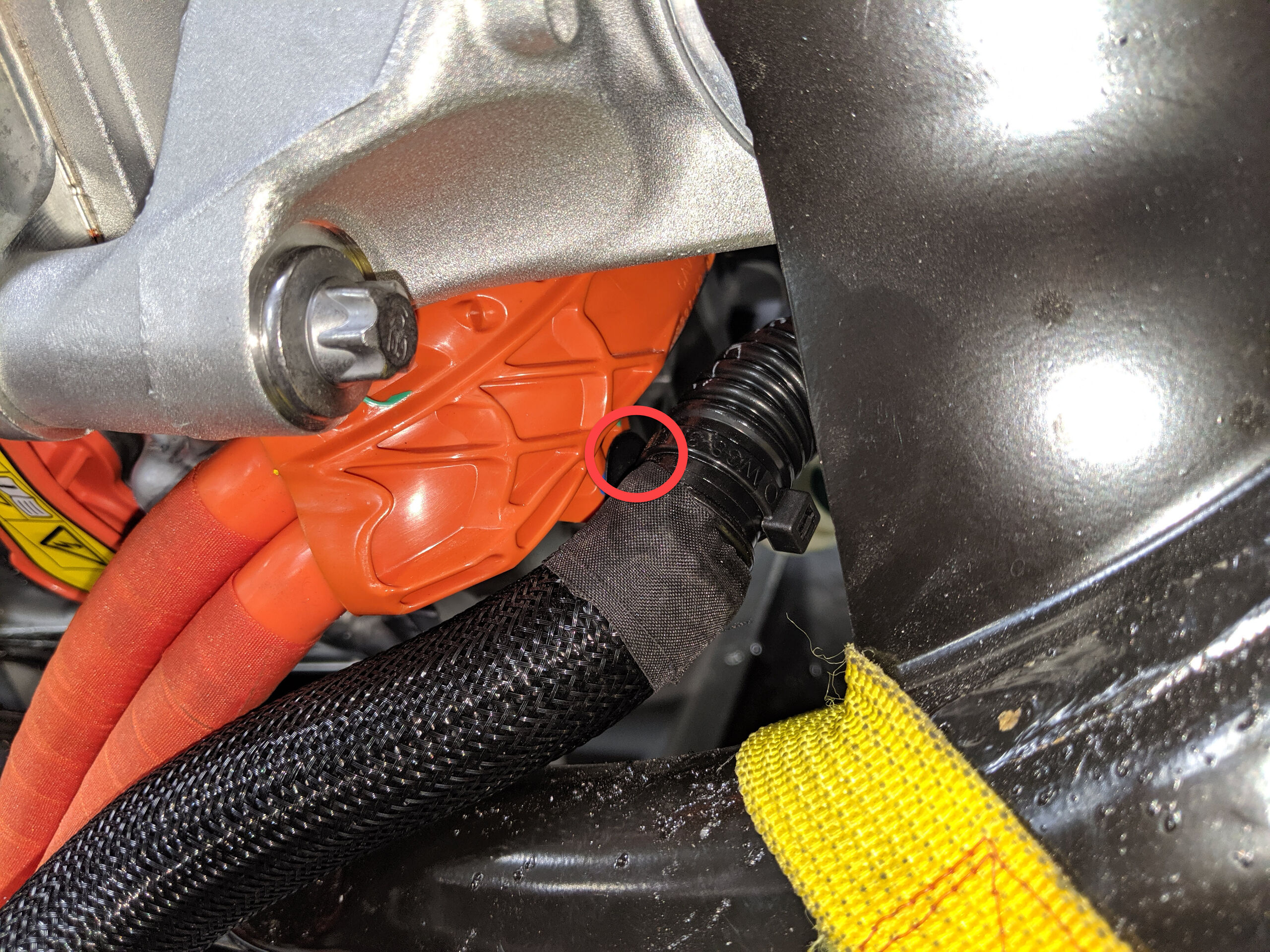

    11. 松开将后驱动单元变流器入口软管固定到后驱动单元的卡子。
    12. 从副框架上拆下后驱动单元逆变器入口软管。

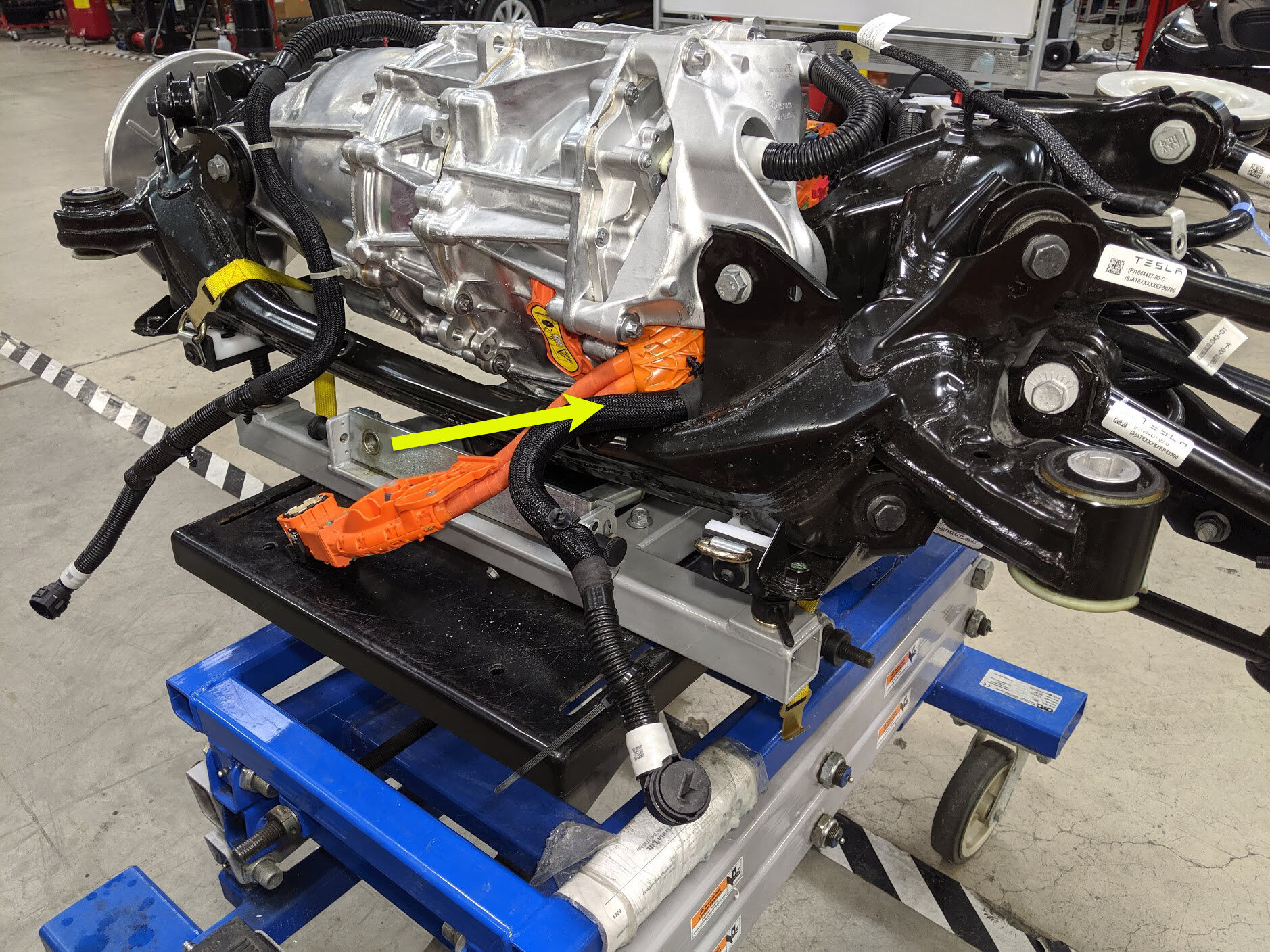

      图 3. 图中副车架已从车上拆下，仅用于说明

    安装

    1. 将后驱动单元逆变器入口软管安装到副框架中。

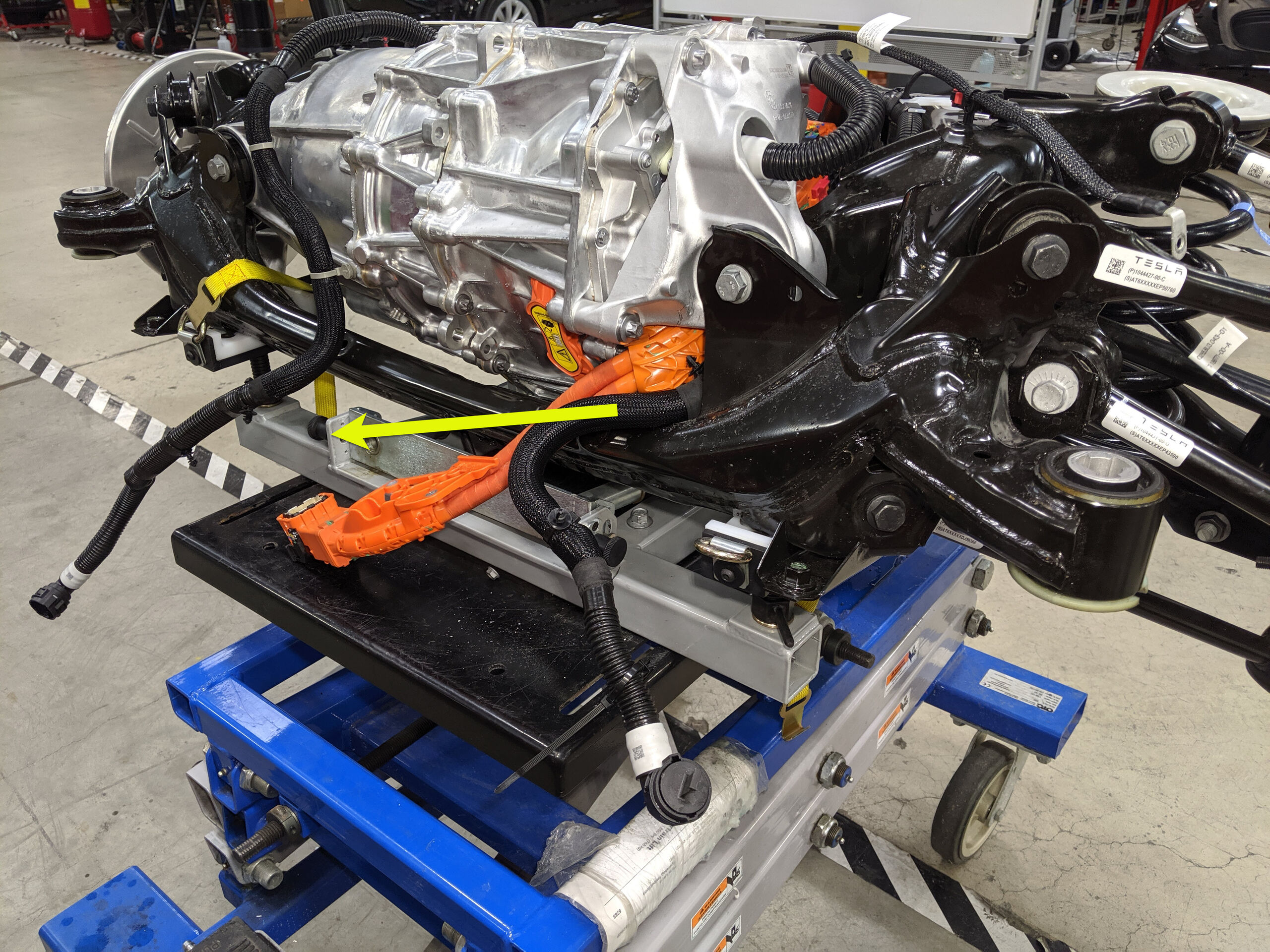

      图 4. 图中副车架已从车上拆下，仅用于说明
    2. 拆下软管塞，让冷却液从软管中排出，将后驱动单元逆变器入口软管连接到后驱动单元，然后安装弹簧夹。
      注
      执行推拉推测试，确保软管完全就位。
    3. 安装将后驱动单元变流器入口软管固定到后驱动单元的卡子。
    4. 将冷却液排放容器放置在高压电池左后侧下方。
    5. 拆下软管塞，将后驱动单元逆变器入口软管连接到高压电池后部，然后安装弹簧夹。
      注
      执行推拉推测试，确保软管完全就位。如果冷却液流失量超过 1 升，则需要进行真空加注。
    6. 取走车辆下方的冷却液排放容器。
    7. 安装高压电池滑板。请参阅滑板 - 高压电池 - 后部（拆卸和更换）。
    8. 安装将冷却液软管固定到 LH 和 RH 剪力板的夹子。
      图 5. 左侧
      图 6. 右侧
    9. 安装中间流线型护板。请参阅面板 - 流线型护板 - 后部（拆卸和更换）。
    10. 完全降下车辆。

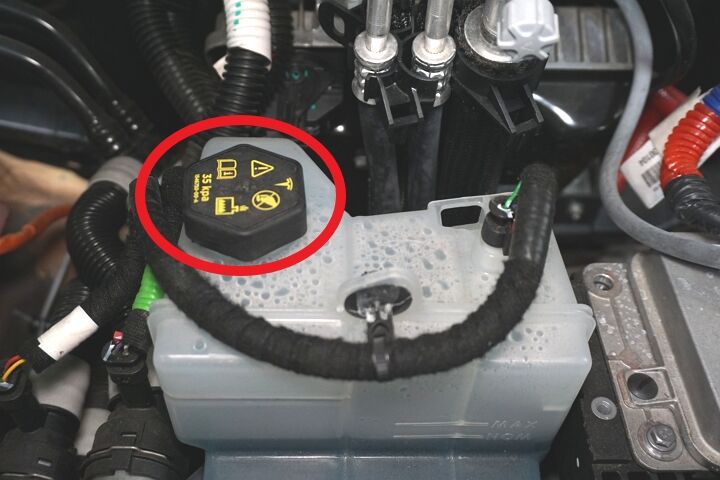

    11. 拆卸冷却液罐罐盖。

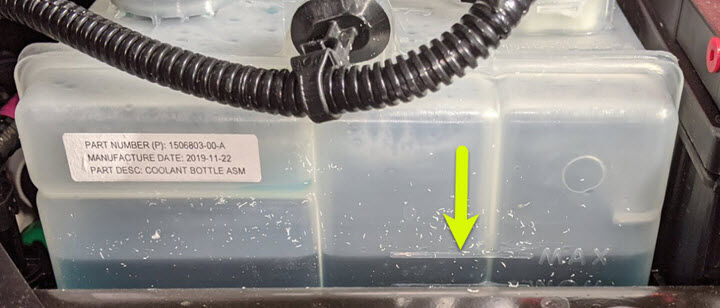

    12. 检查冷却液液位，必要时加满。
      注
      确保液位位于最高刻度线处。
    13. 连接 12V/低压电源。请参阅12V/低压电源（断开和连接）。
    14. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
    15. 在 Toolbox 中，点击 Actions/Autodiag 选项卡，然后搜索“Purge”。
    16. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
      • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
      • Thermal ➜ Coolant System ➜ Coolant Purge Start
      via Service Mode Plus:
      • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
      • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
      • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
      via Toolbox:(link)      ，再点击Run，然后等待例行程序完成。
    17. 断开 Toolbox，然后从车上取出笔记本电脑。
    18. 检查冷却液液位，必要时加满。
      注
      确保液位位于最高刻度线处。
    19. 安装冷却液罐罐盖。
    20. 关闭前备箱盖。
    21. 升起左前车窗，关闭左前车门。
    22. 将车辆驶离举升机。请参阅举升车辆 - 双柱举升机。
