霍尔传感器 - 外部释放 - 车门 - 后 - LH(拆卸和更换)

校正代码 11455102 0.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下 LH 后车门饰板。请参阅面板 - 车门饰板 - 后 - LH(拆卸和安装)
  2. 拆卸左后车门内侧密封条。请参阅密封件 - 内侧安全带 - 后车门 - LH(拆卸和更换)
  3. 拆下左后门玻璃。请参阅玻璃 - 车门 - LH - 后(拆卸和更换)
  4. 拆下 LH 后车窗电机/升降器总成。请参阅车窗电机/升降器总成 - 后 - LH(拆卸和更换)
  5. 拆下 LH 后门外侧释放把手。请参阅把手 - 外部释放 - 车门 - 后 - LH(拆卸和更换)

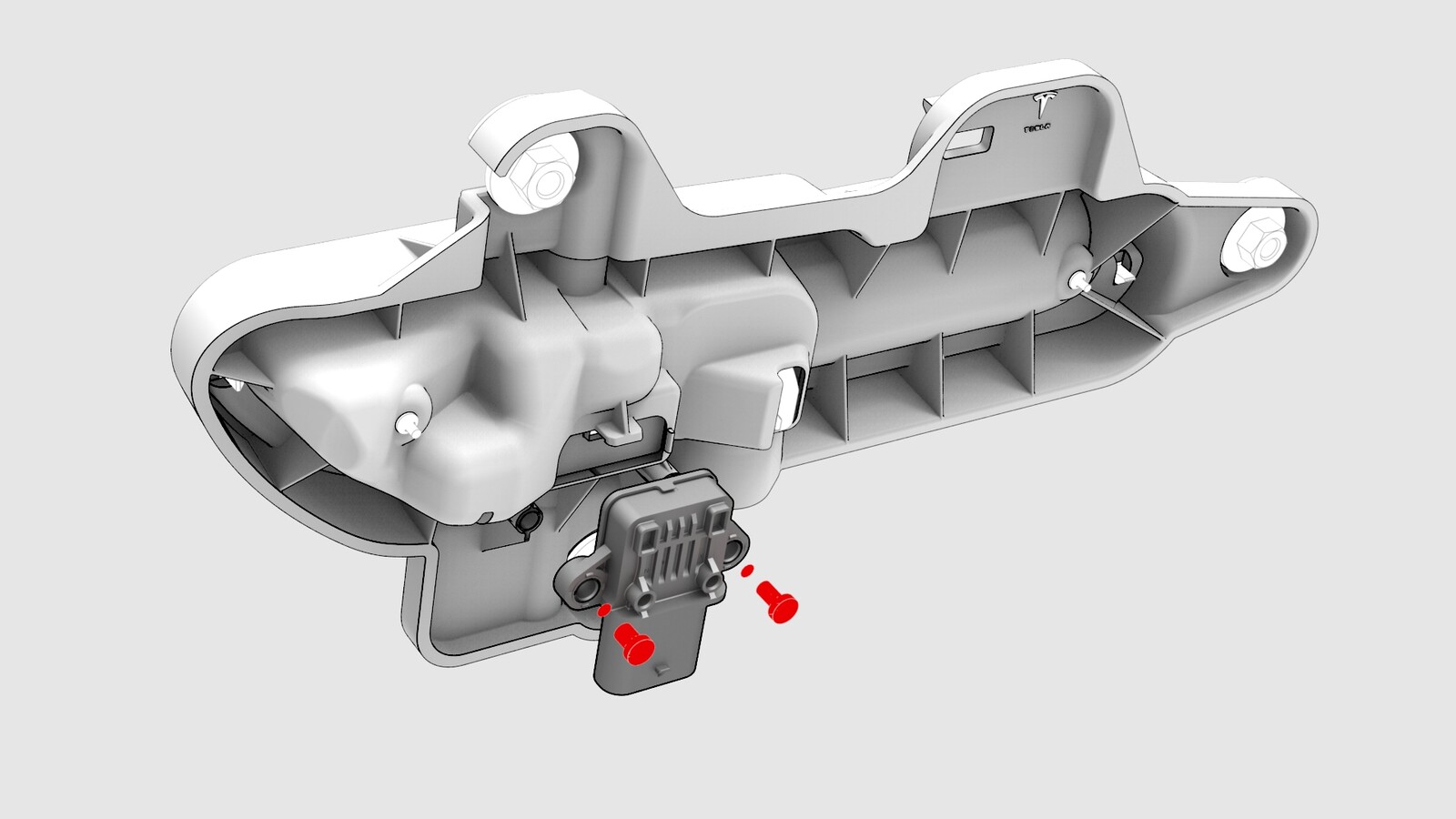

  6. 拆卸将霍尔传感器固定到左后车门外把手的螺钉,然后将传感器从把手上拆下。

安装

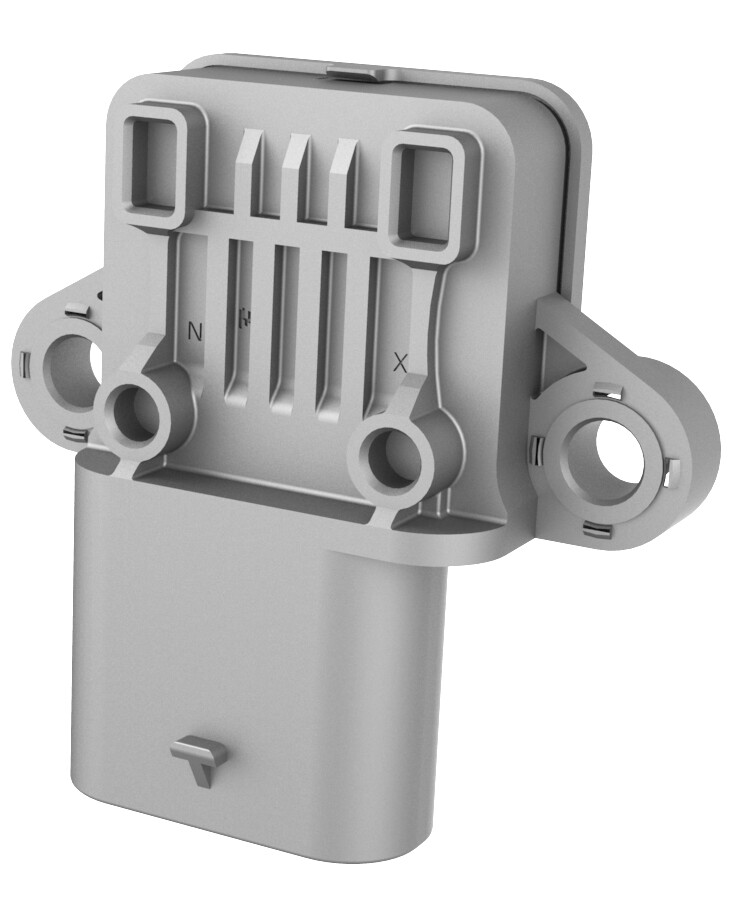

  1. 安装将新霍尔传感器固定到车门把手的螺钉(2 个)。
    1.2 Nm (.9 lbs-ft)
  2. 安装左侧后门外侧释放把手。请参阅把手 - 外部释放 - 车门 - 后 - LH(拆卸和更换)
  3. 将 LH 后车窗电机/调节器总成放置在车门上,以备安装。

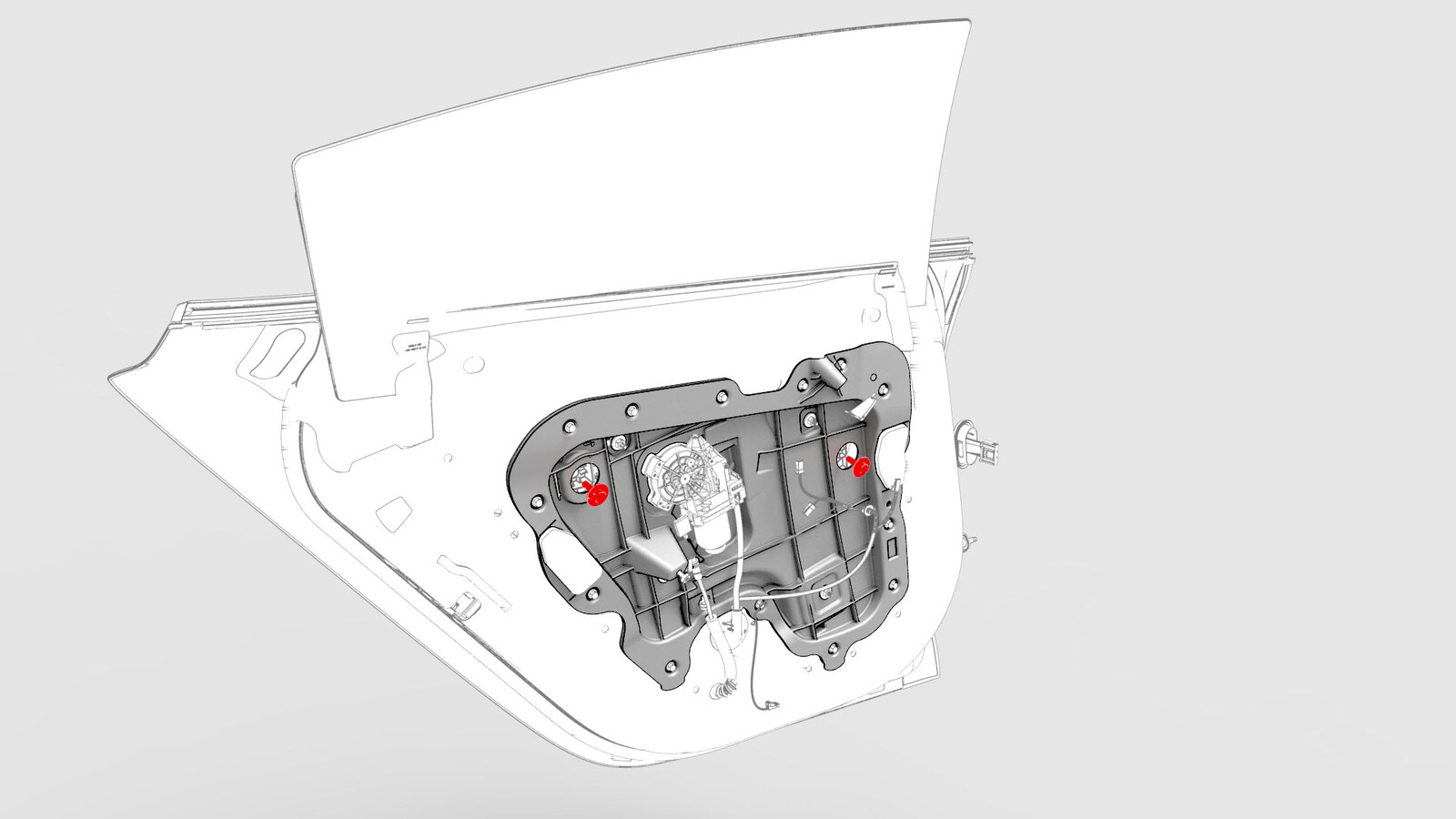

  4. 安装将 LH 后车窗电机/调节器总成固定到车门的螺栓。
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    手动拧上螺栓,以避免脱纹。
  5. 安装将闩锁手动开锁缆索固定到车窗调节器面板的夹子 (x2)。
  6. 将车窗玻璃放置在车门上,以备安装。
  7. 安装新螺栓,将车窗玻璃连接到到调节器隔离夹上。
    12 Nm (8.8 lbs-ft)
  8. 安装将内侧密封条固定到车门的夹子 (x6)。
  9. 连接车窗开关专用工具。

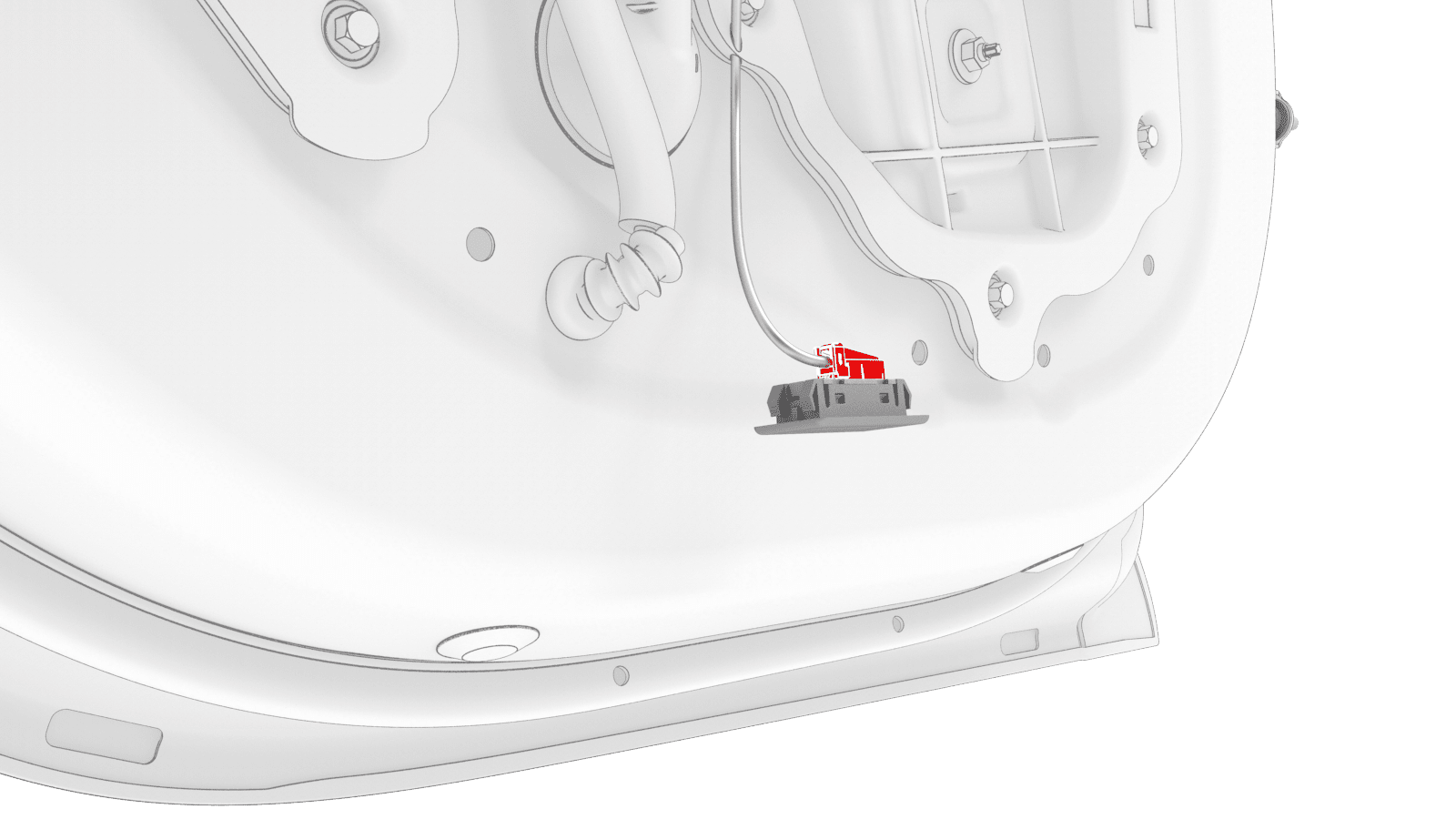

  10. 将电气连接器连接到 LH 后车门路面照明灯。
  11. 完全升高车窗,关闭 LH 后门。
  12. 按需调节车门玻璃的间隙和平整度。请参阅玻璃 - 车门 - LH - 后(调整)
  13. 断开车窗开关专用工具。
  14. 连接 LH 后车窗电机/调节器总成电气连接器。

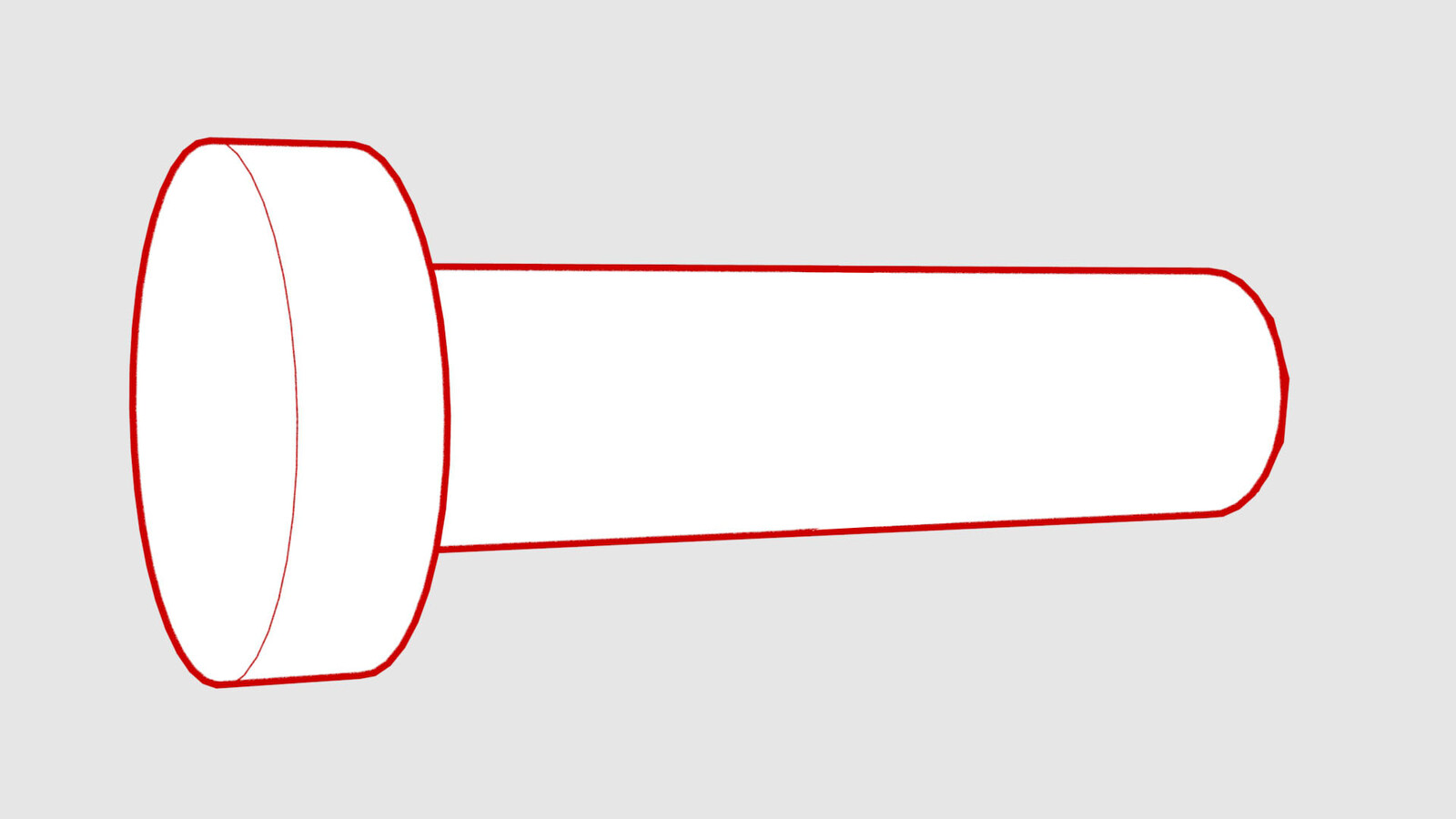

  15. 插入插头 (x2),覆盖 LH 后车窗电机/调节器总成螺栓。
  16. 断开电气连接器与 LH 后车门路面照明灯的连接。
  17. 安装左后门饰板。请参阅面板 - 车门饰板 - 后 - LH(拆卸和安装)
  18. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  19. 坐进驾驶位座椅,然后关闭 LH 前门。
  20. 在 Toolbox 的搜索字段中输入“window”。
    Informational PurposesAn informational icon, calling your attention
    如果尚未选择 “Actions”,请确保选择该项。
  21. 点击TEST-SELF_VCLEFT_REAR-L_CALIBRATE-WINDOWSearch for routine in ToolboxRear Left Window Calibration旁边的 “Play” 按钮,然后选择Run
  22. 将 LH 后车窗开关下压至最低位置,以激活自动下降功能,让车窗完全降下。
    Informational PurposesAn informational icon, calling your attention
    如果车窗未完全降下,请重复第 20 步和第 21 步。
  23. 将开关拉动至最高位置,以激活自动升高功能,让车窗完全升起。
    Informational PurposesAn informational icon, calling your attention
    如果车窗未完全升起,请重复第 20 步和第 21 步。
