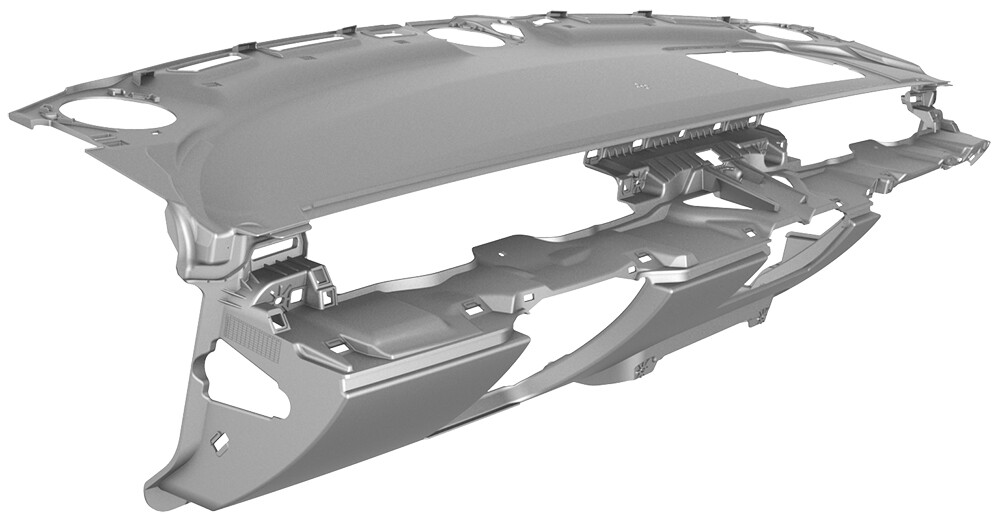

仪表板支架（拆卸和安装）

校正代码 140521011.86 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2023 年 8 月 8 日：删除了拆卸驾驶位和副驾位座椅的步骤。

扭矩规格

表 1. 扭矩规格： 仪表板支架（拆卸和安装）
描述 扭矩值 推荐工具 重复使用/更换 备注
将副驾位气囊固定到横梁的螺栓
8 Nm (5.9 lbs-ft)
  • 外梅花套筒 E10 或 梅花 T30 套筒
  • 4 英寸加长件
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
更换
仪表板支架至横梁螺钉
2.3 Nm (1.7 lbs-ft)
  • 梅花 T20 套筒
  • 4 英寸加长件
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
重复使用

拆卸

  1. 打开所有车门，降下所有车窗。
  2. 拆卸中控台。请参阅 中控台（拆卸和安装）
  3. 拆下 LH 和 RH A 柱下部饰板。请参阅 饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  4. 拆下 A 柱 LH 和 RH 上部饰板。请参阅 饰板 - A 柱 - 上 - 左侧（拆卸和更换）。
  5. 断开低压电源请参阅 12V/低压电源（断开和连接）。
  6. 拆卸触摸屏。请参阅 触摸屏（拆卸和更换）。
  7. 拆下副驾位脚部空间风管。请参阅 风管 - 脚部空间 - RH（左侧驾驶）（拆卸和更换）。
  8. 拆下 RH 气波槽。请参阅 槽 - 气波 - RH（左侧驾驶）（拆卸和更换）。
  9. 拆下驾驶位脚部空间风管。请参阅 风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。
  10. 拆卸转向柱控制模块。请参阅 模块 - 转向柱控制（拆卸和更换）。
  11. 拆下 LH 前部通风口。请参阅 通风口 - 前 - 左侧（拆卸和更换）。
  12. 拆下右前通风口。请参阅 通风口 - 前 - RH（拆卸和更换）。
  13. 拆下 LH 和 RH 前围板扬声器。请参阅 扬声器 - 前围板 - 左侧（拆卸和更换）。
  14. 拆下前围板中部扬声器。请参阅 扬声器 - 前围板 - 中间（拆卸和更换）。
  15. 拆下前围板高频扬声器（如有配备）。请参阅 扬声器 - 前围板（拆卸和更换）。
  16. 断开电气线束与副驾位气囊连接器 (x3) 之间的连接。
    注
    北美以外区域的车辆仅配备了 2 个连接器。
  17. 拆下并弃用将副驾位气囊固定到横梁的螺栓 (x4)。
    提示
    推荐使用以下工具
    • 外梅花套筒 E10 或 梅花 T30 套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  18. 拆下将仪表板支架固定到副驾位气囊处横梁的螺钉（2 个）。
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  19. 拆下将仪表板支架固定到横梁的螺钉（11 个）。
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  20. 将触摸屏电气线束穿过仪表板支架。
  21. 将仪表板支架从横梁上拆下，然后将仪表板支架从车辆上拆下。

安装

  1. 在协助下，将仪表板支架安装到横梁上。
    注
    将仪表板支架上的安装锁片滑到车辆支架上。请小心清理夹在 HVAC 总成顶部中心的线束。
  2. 安装将仪表板支架固定到横梁的螺钉（11 个）。
    2.3 Nm (1.7 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  3. 安装将仪表板支架固定到副驾位气囊处横梁的螺钉（2 个）。
    2.3 Nm (1.7 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  4. 安装将副驾位气囊固定到横梁的螺栓（4 个）。
    8 Nm (5.9 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花套筒 E10 或 梅花 T30 套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  5. 将电气线束连接到副驾位气囊连接器 (x3)。
    注
    北美以外区域的车辆仅配备了 2 个连接器。
  6. 安装 LH 和 RH 前围板扬声器。请参阅 扬声器 - 前围板 - 左侧（拆卸和更换）。
  7. 安装前围板高频扬声器（如有配备）。请参阅 扬声器 - 前围板（拆卸和更换）。
  8. 安装前围板中部扬声器。请参阅 扬声器 - 前围板 - 中间（拆卸和更换）。
  9. 安装 RH 前部通风口。请参阅 通风口 - 前 - RH（拆卸和更换）。
  10. 安装左前通风口。请参阅 通风口 - 前 - 左侧（拆卸和更换）。
  11. 安装转向柱控制模块。请参阅 模块 - 转向柱控制（拆卸和更换）。
  12. 安装驾驶位脚部空间风管。请参阅 风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。
  13. 安装右侧气波槽。请参阅 槽 - 气波 - RH（左侧驾驶）（拆卸和更换）。
  14. 安装副驾位脚部空间风管。请参阅 风管 - 脚部空间 - RH（左侧驾驶）（拆卸和更换）。
  15. 安装触摸屏。请参阅 触摸屏（拆卸和更换）。
  16. 安装 A 柱 LH 和 RH 上部饰板。请参阅 饰板 - A 柱 - 上 - 左侧（拆卸和更换）。
  17. 安装左右 A 柱下饰板。请参阅 饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  18. 连接低压电源。请参阅 12V/低压电源（断开和连接）。
  19. 安装中控台。请参阅 中控台（拆卸和安装）
