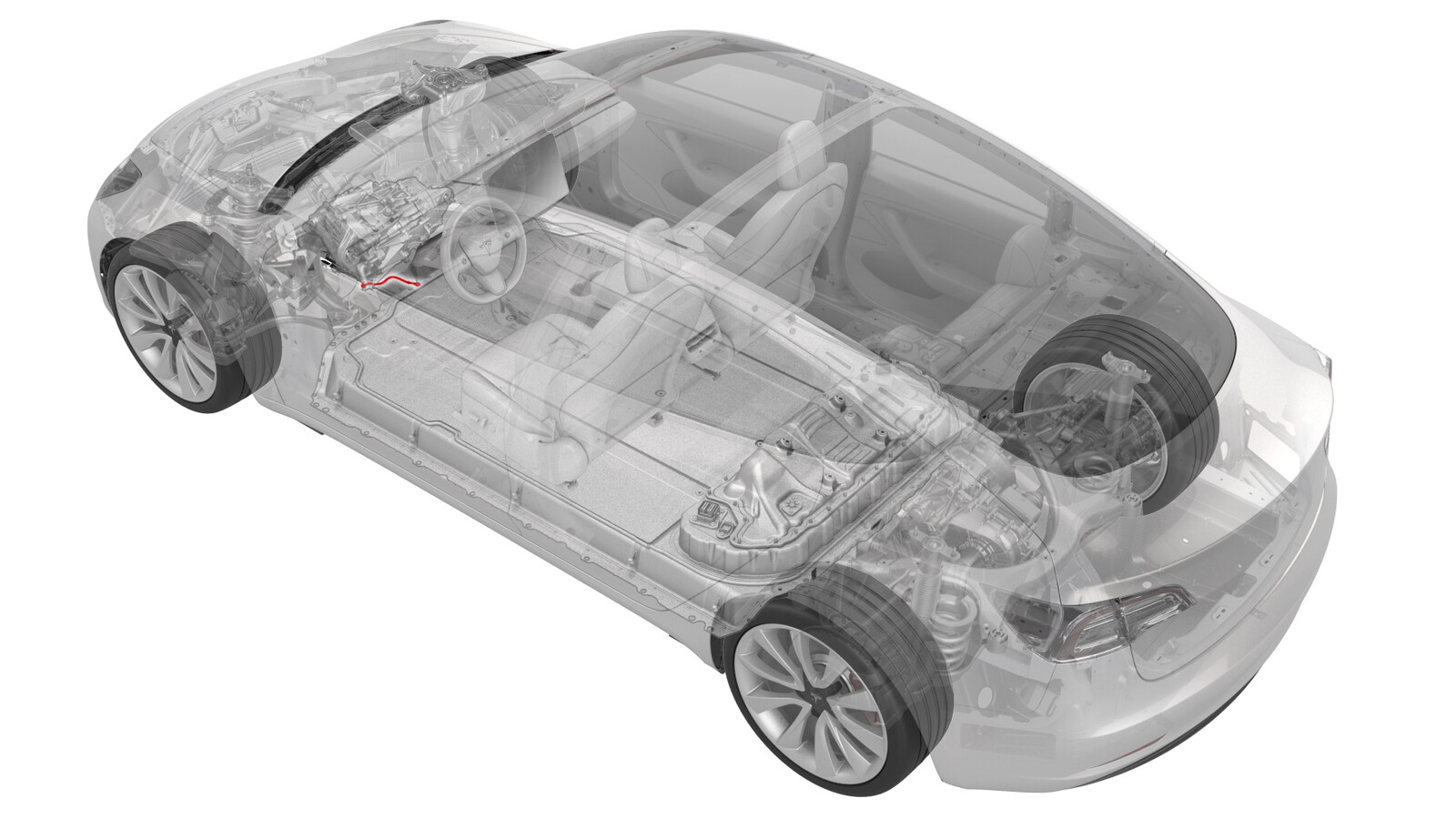

接地带 - 前驱动电机（拆卸和更换）

校正代码 39011002 0.72 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  2. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  3. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  4. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  5. 执行车辆电气绝缘程序。请参阅车辆高压禁用程序。
  6. 完全升起车辆。
  7. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。

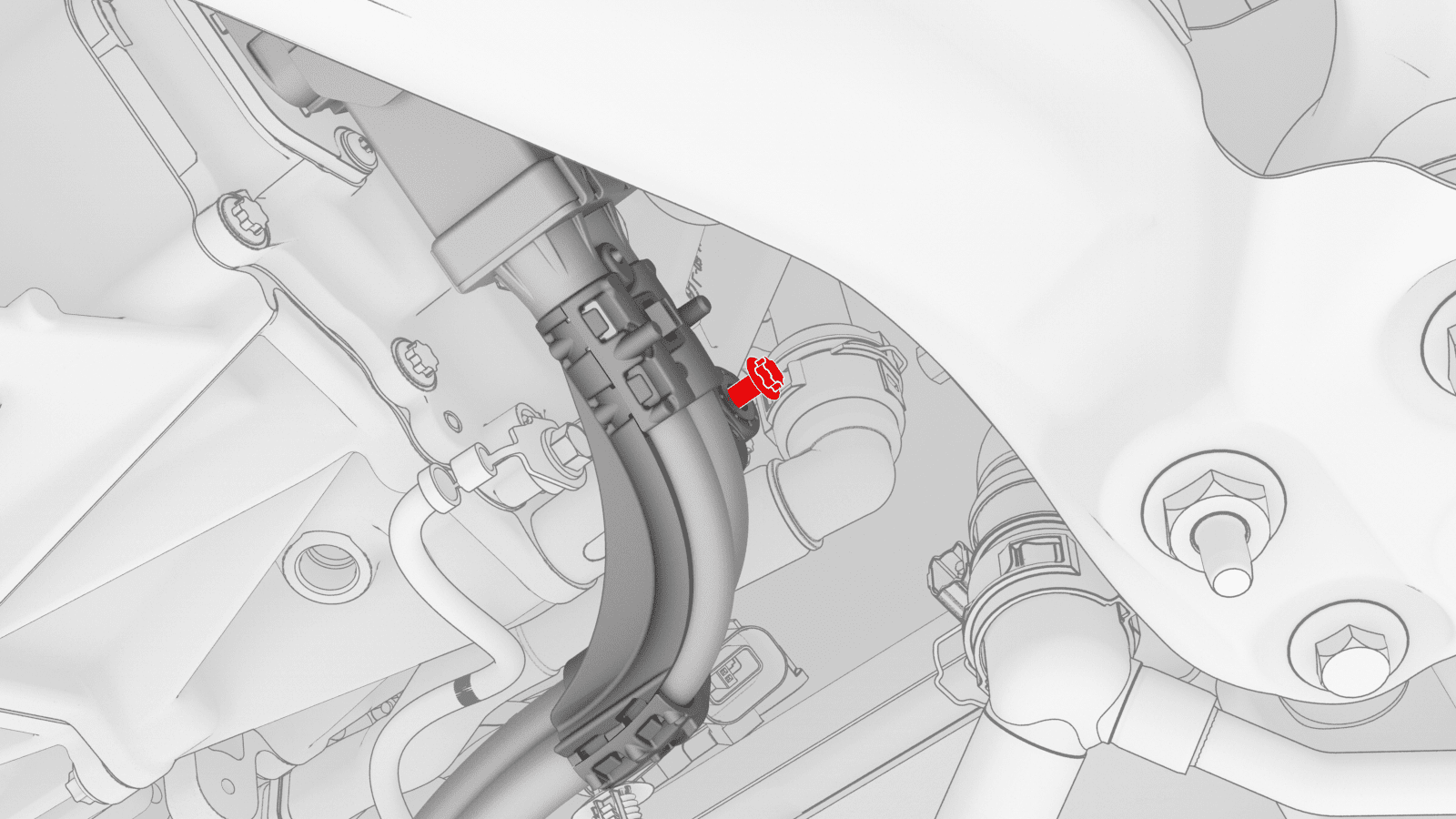

  8. 拆卸将前驱动单元高压线束固定到前驱动单元的螺栓。
    10 Nm (7.4 lbs-ft)

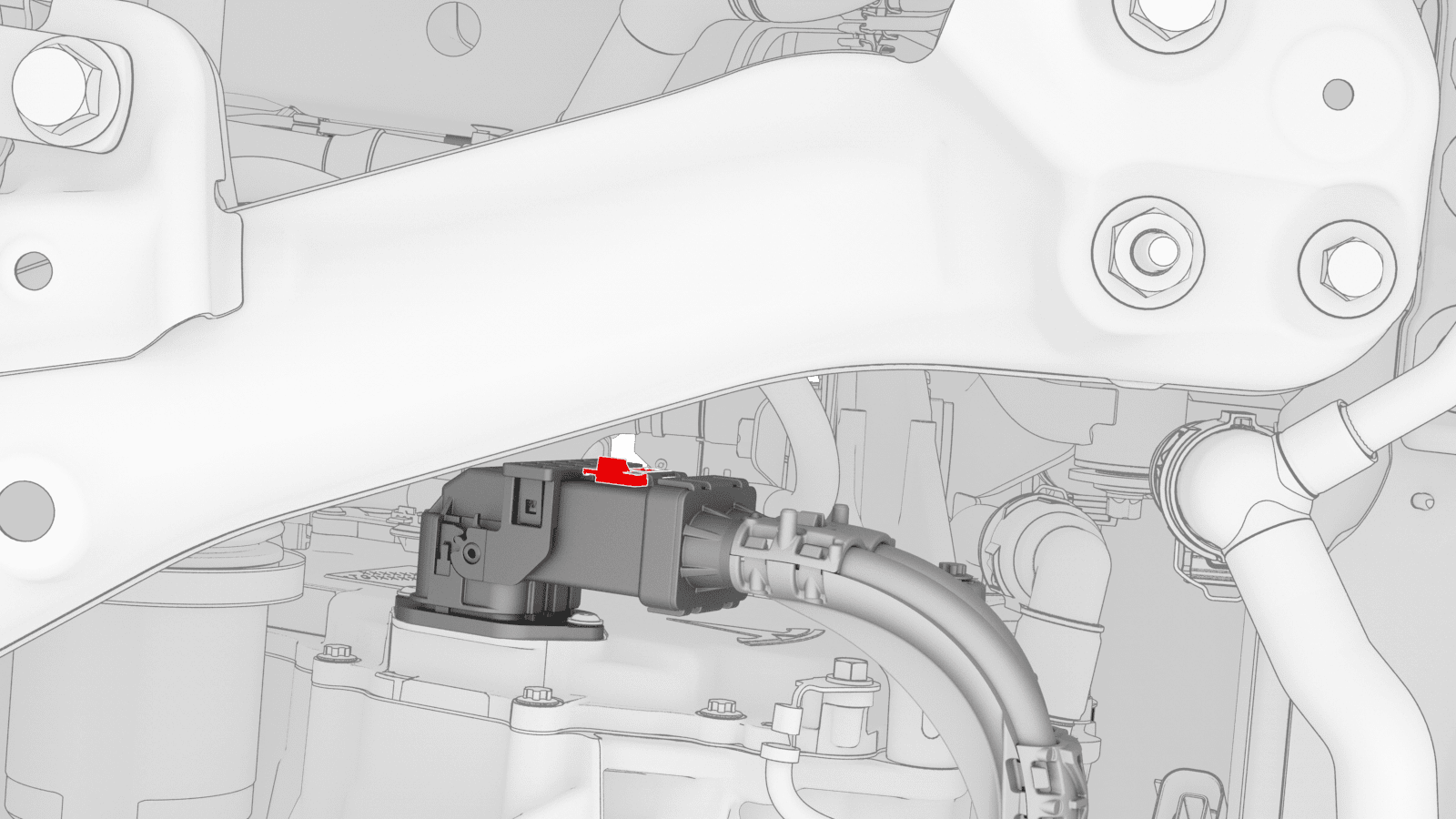

  9. 滑动红色释放锁片以解锁前驱动单元高压线束连接器。
  10. 缓慢松开前驱动单元高压线束连接器上的释放把手，然后将连接器从前驱动单元上断开。
    警告
    切勿对把手用力过猛；否则将损坏连接器对准锁片。

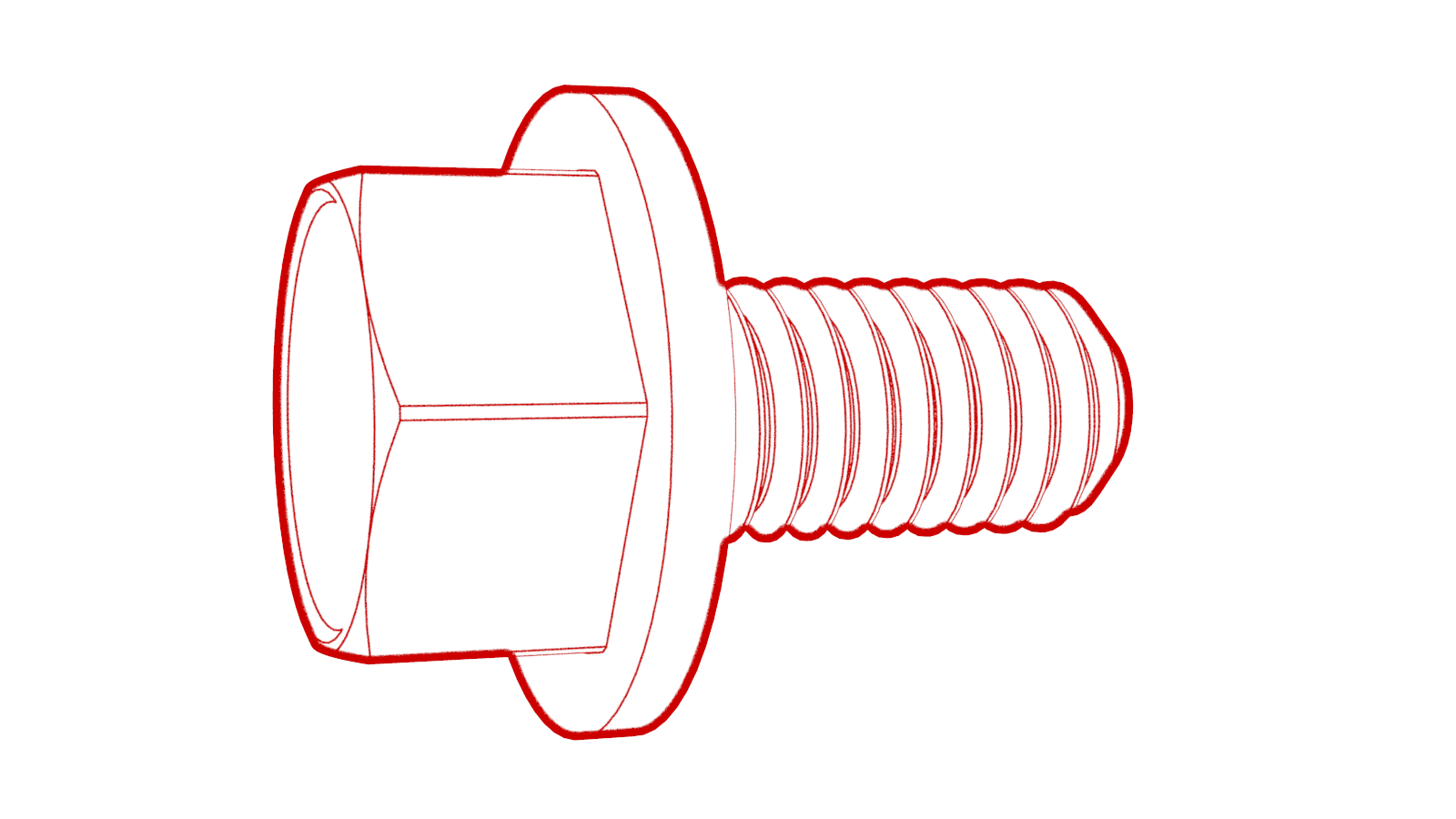

  11. 拆卸将前驱动单元接地带固定到前驱动单元的螺栓。
    6 Nm (4.4 lbs-ft)

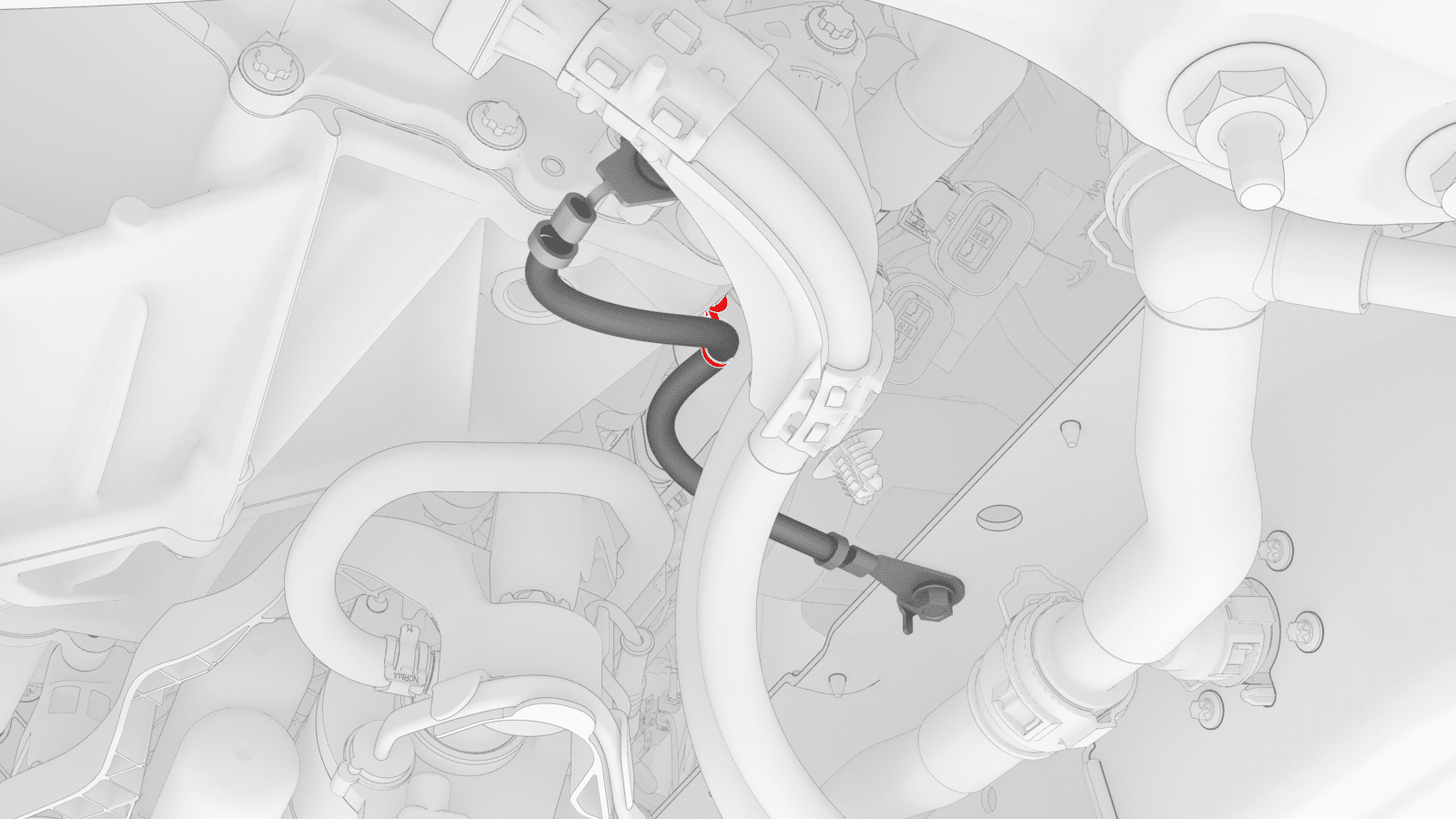

  12. 松开将前驱动单元接地带固定到前驱动单元的卡子。

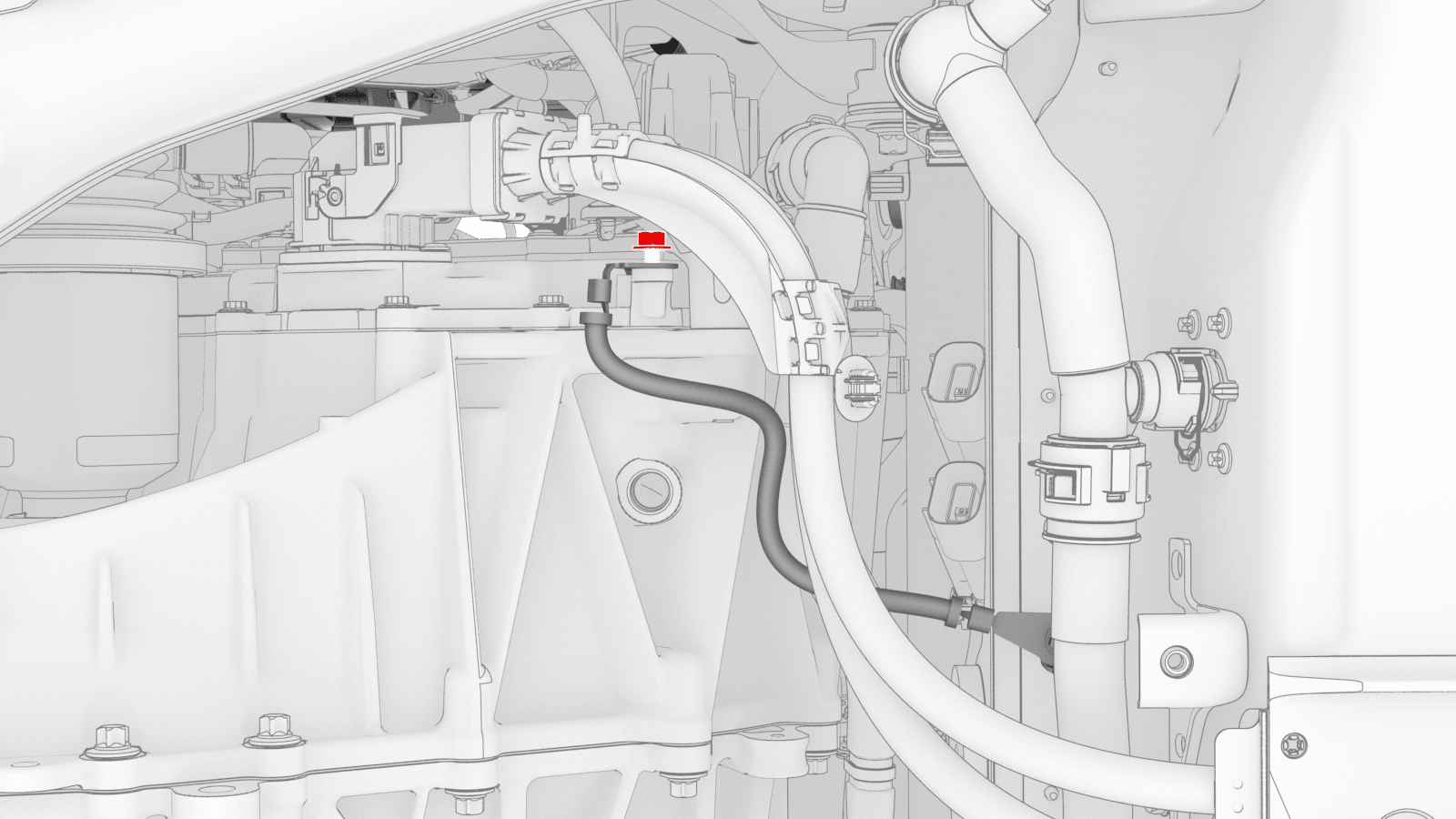

  13. 拆卸将前驱动单元接地带固定到高压电池的螺栓，然后将接地带从车辆上拆下。
    10 Nm (7.4 lbs-ft)

安装

安装程序与拆卸程序相反，以下各项除外：

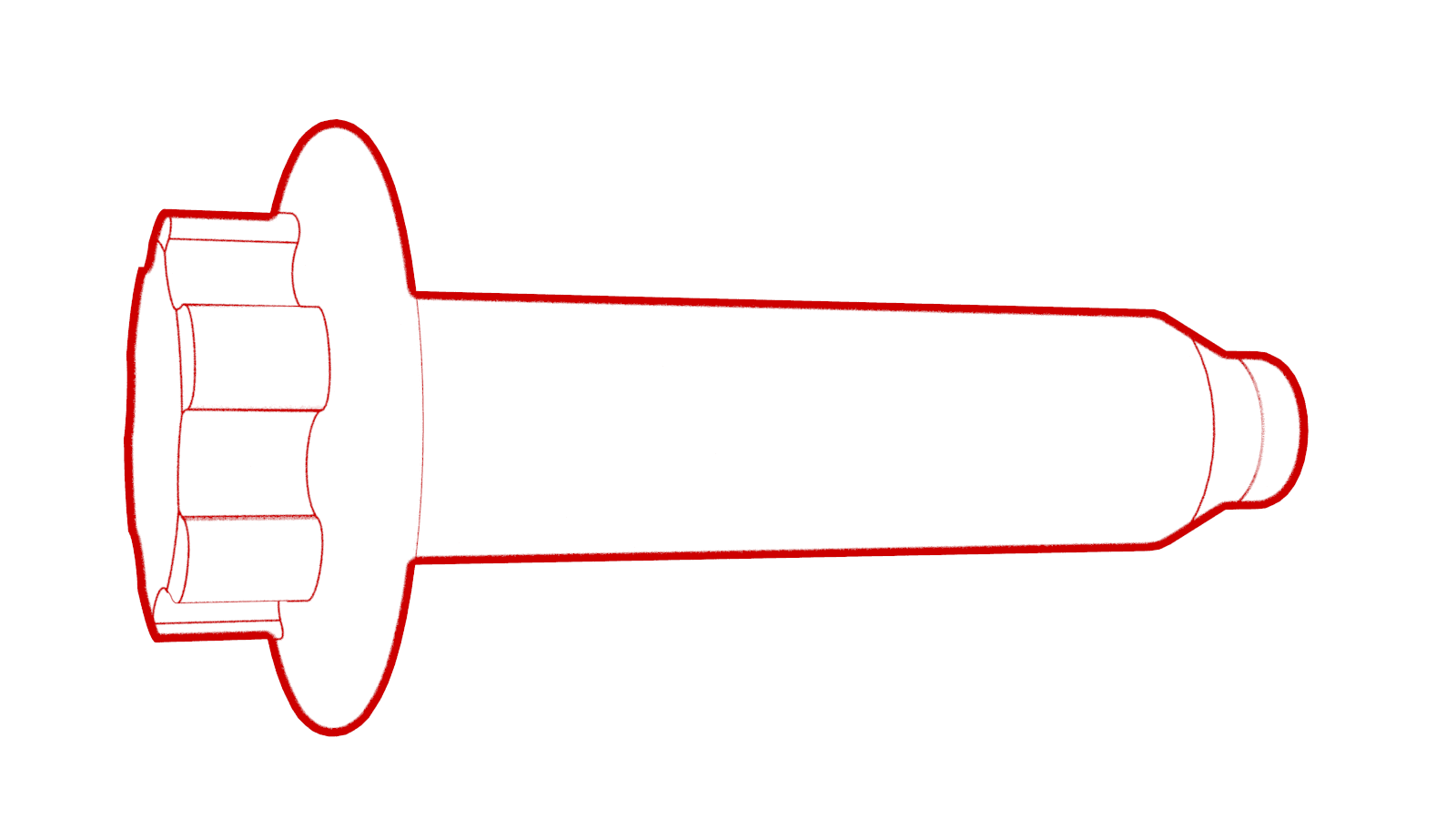

  • 重新安装前驱动单元高压线束连接器时，使用前驱动单元高压线束连接器专用工具。

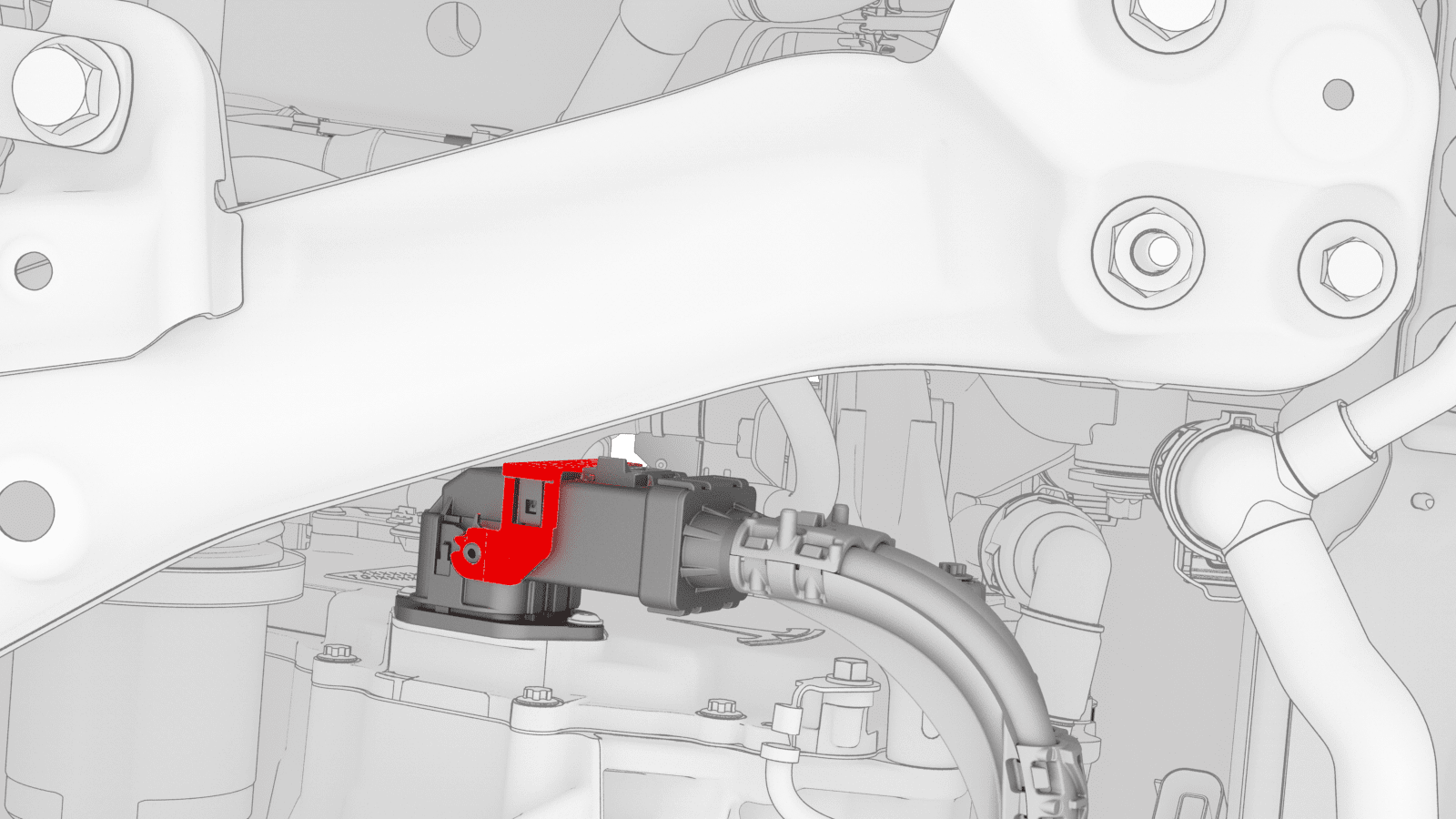

  • 安装前驱动单元高压线束连接器时，缓慢地锁止释放把手，同时将前驱动单元高压线束连接器压入前驱动单元。
    注
    前驱动单元定位齿和高压线束连接器定位齿应互锁。
  • 安装期间不需要执行车辆电气隔离程序。
