2020-12-16

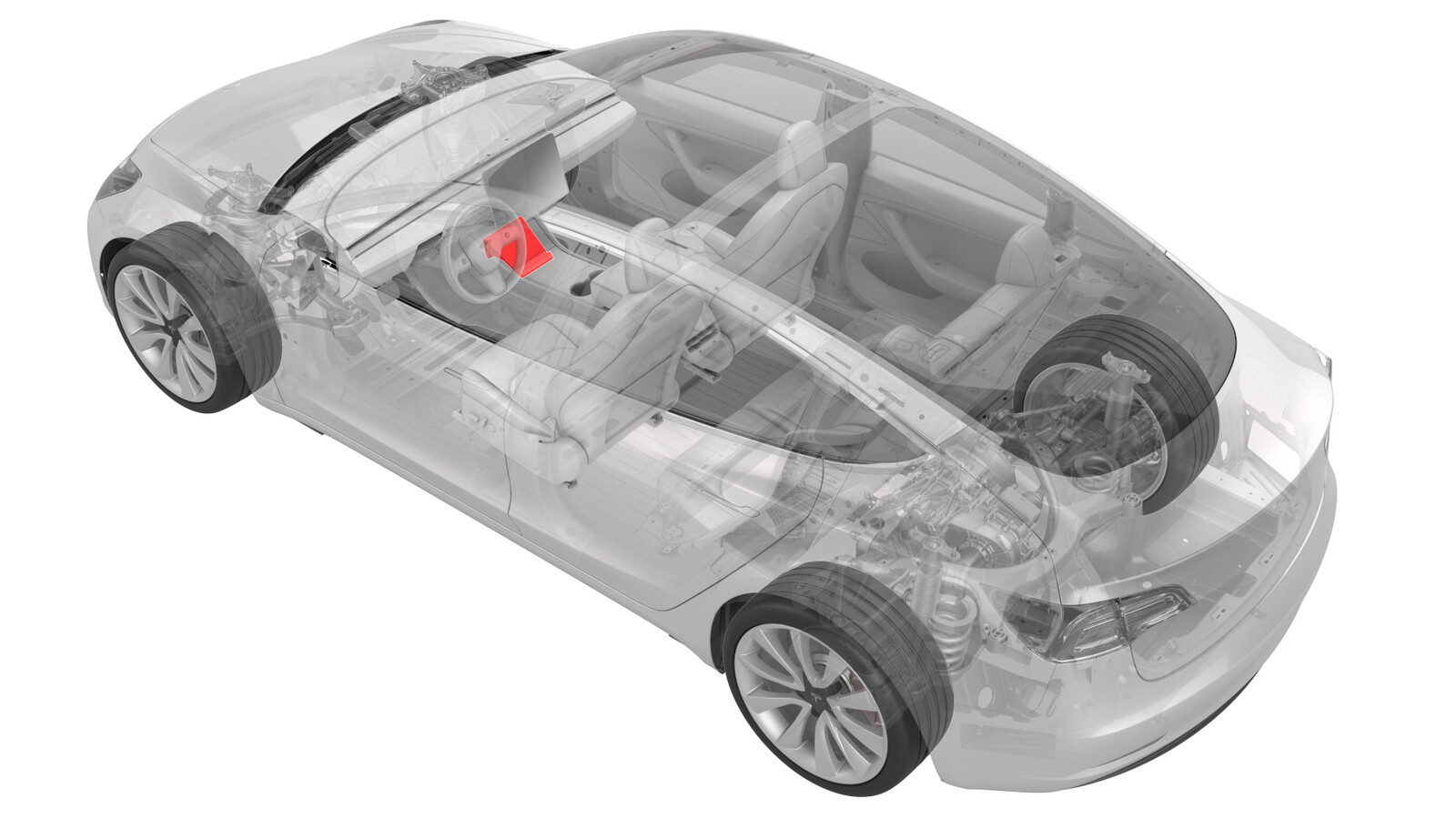

  手机托盘 - 中控台(拆卸和更换)
     校正代码
    15196402 0.12

          注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。

          注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。。

          注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。
    校正代码
    15196402 0.12

          注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。

          注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。。

          注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。



扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将中控台手机托盘固定到中控台的螺钉 |  1 Nm (.7 lbs-ft)  |
 | 重复使用 |
拆卸
- 打开前置和后置中控台旋转盖。
- 如果需要,请从手机托盘中取出并妥善保管客户的物品。
-

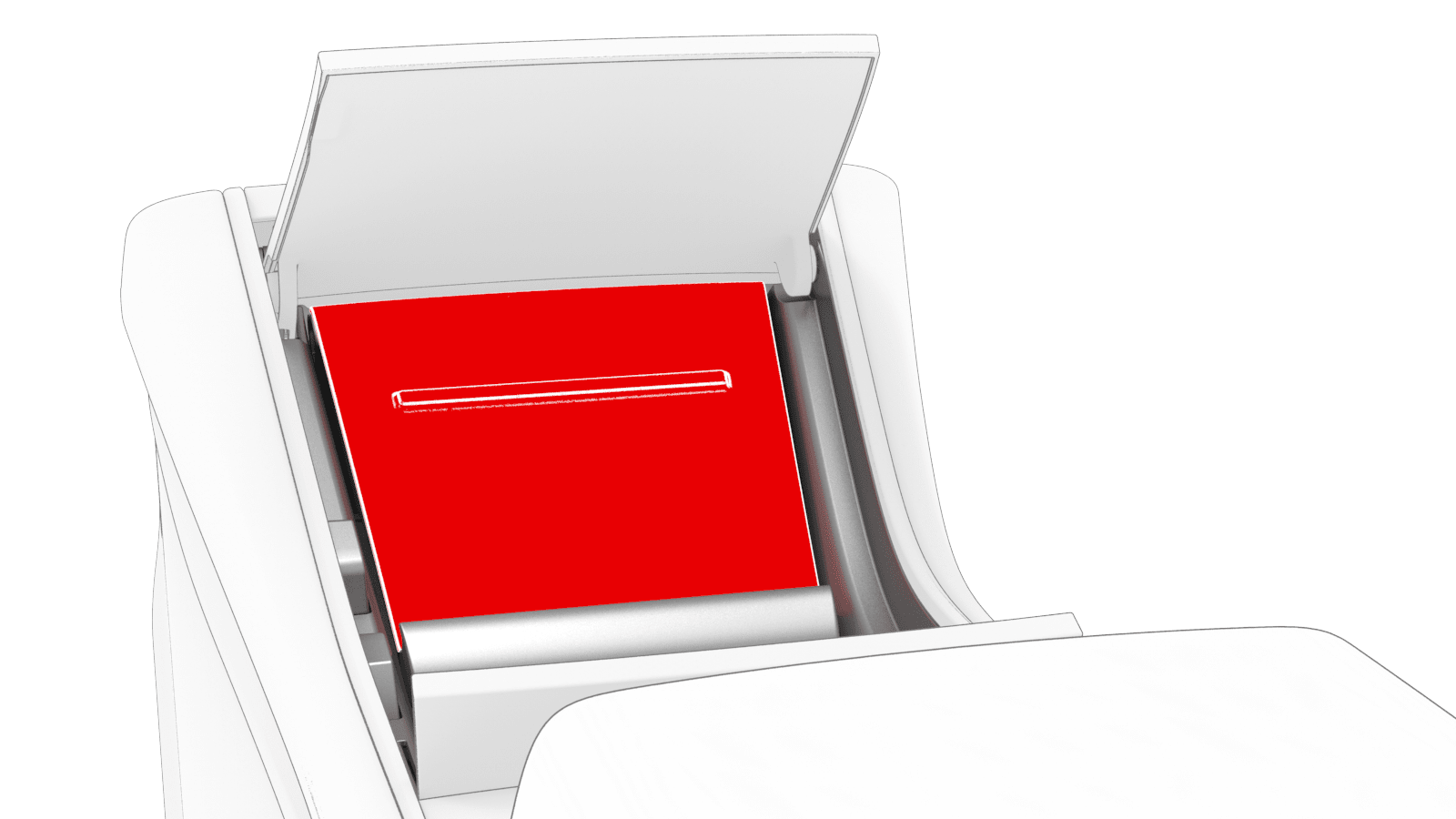

          从中控台上取下手机座垫。

-

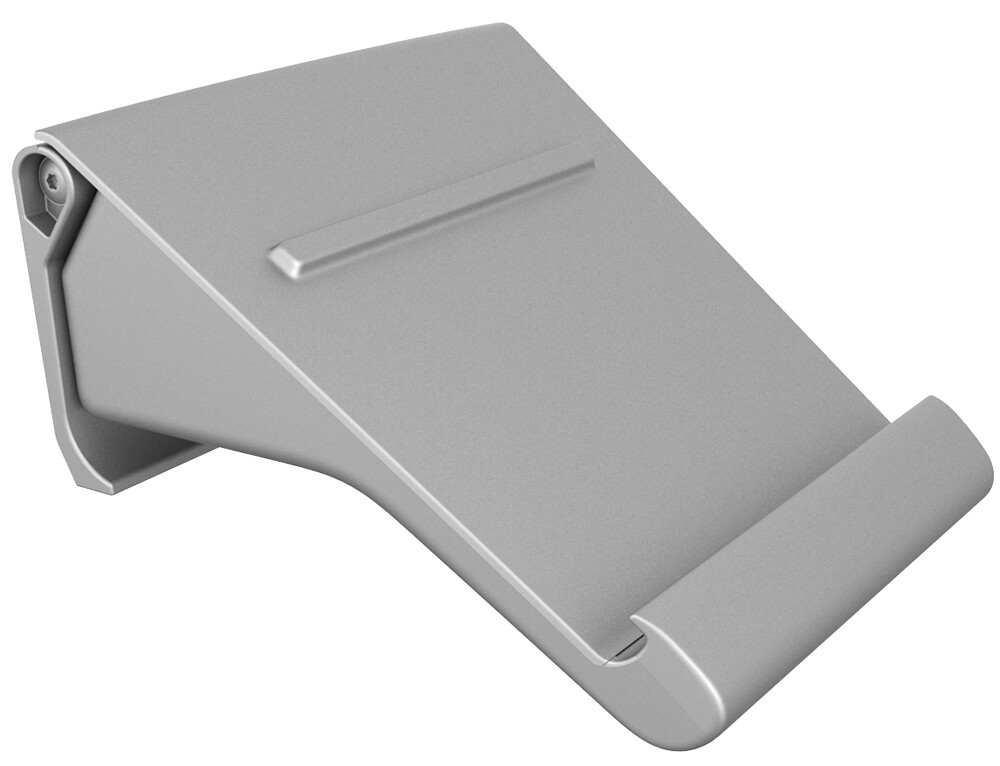

            如果中控台手机托盘布线中安装有任何电缆,请提起手机托盘,将手机托盘横梁滑至左侧,然后从手机托盘上拆下横梁。

- 如已安装电缆,应从中控台手机托盘布线中拆下,然后将电缆穿过中控台手机托盘中的开口。
- 抬高中控台手机托盘,以便为螺钉留出空间。
-

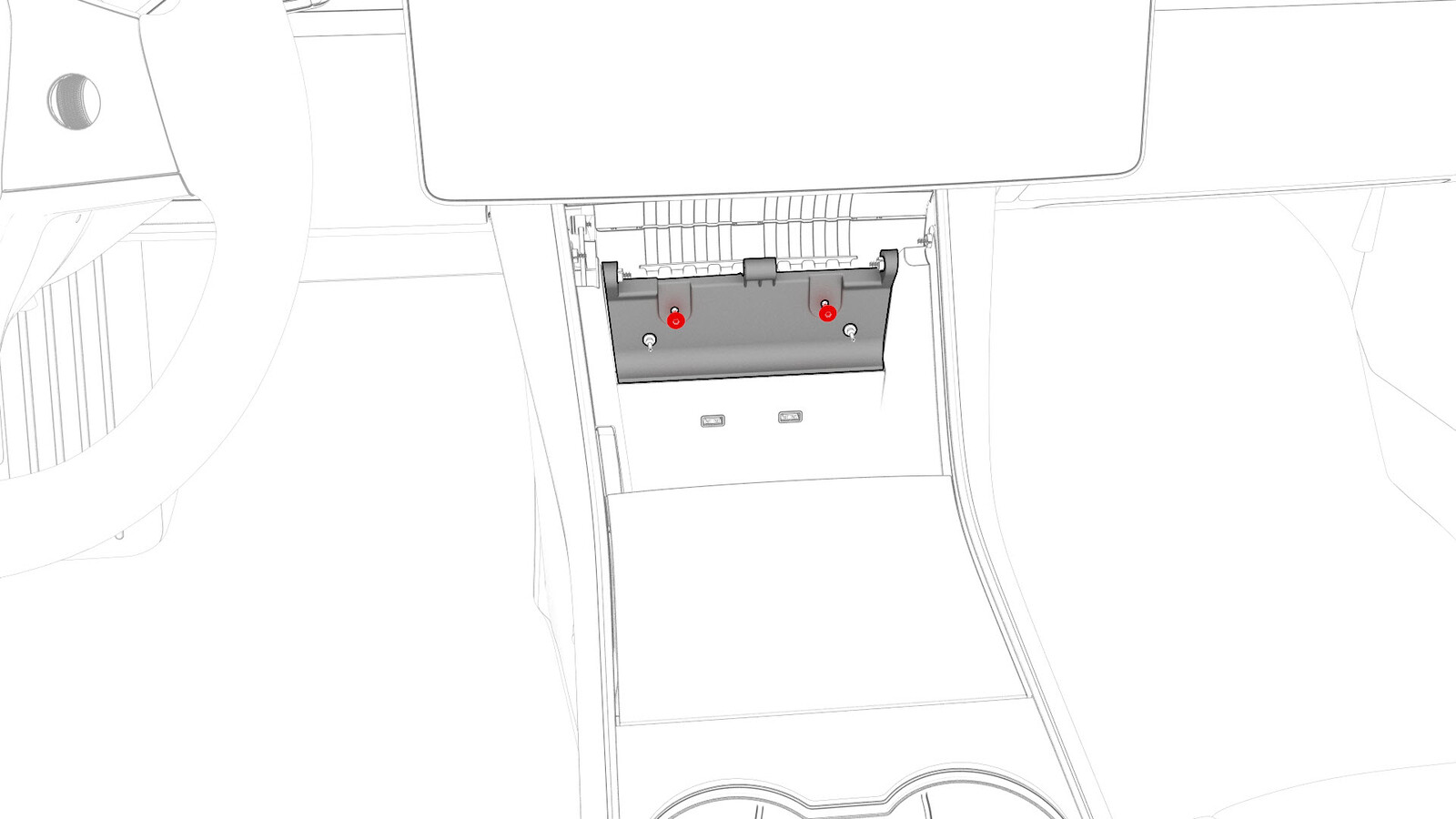

          拆下将中控台手机托盘固定到中控台的螺钉。 1 Nm (.7 lbs-ft)TIp推荐使用以下工具 1 Nm (.7 lbs-ft)TIp推荐使用以下工具- 梅花 T20 套筒
- 4 英寸加长件

-

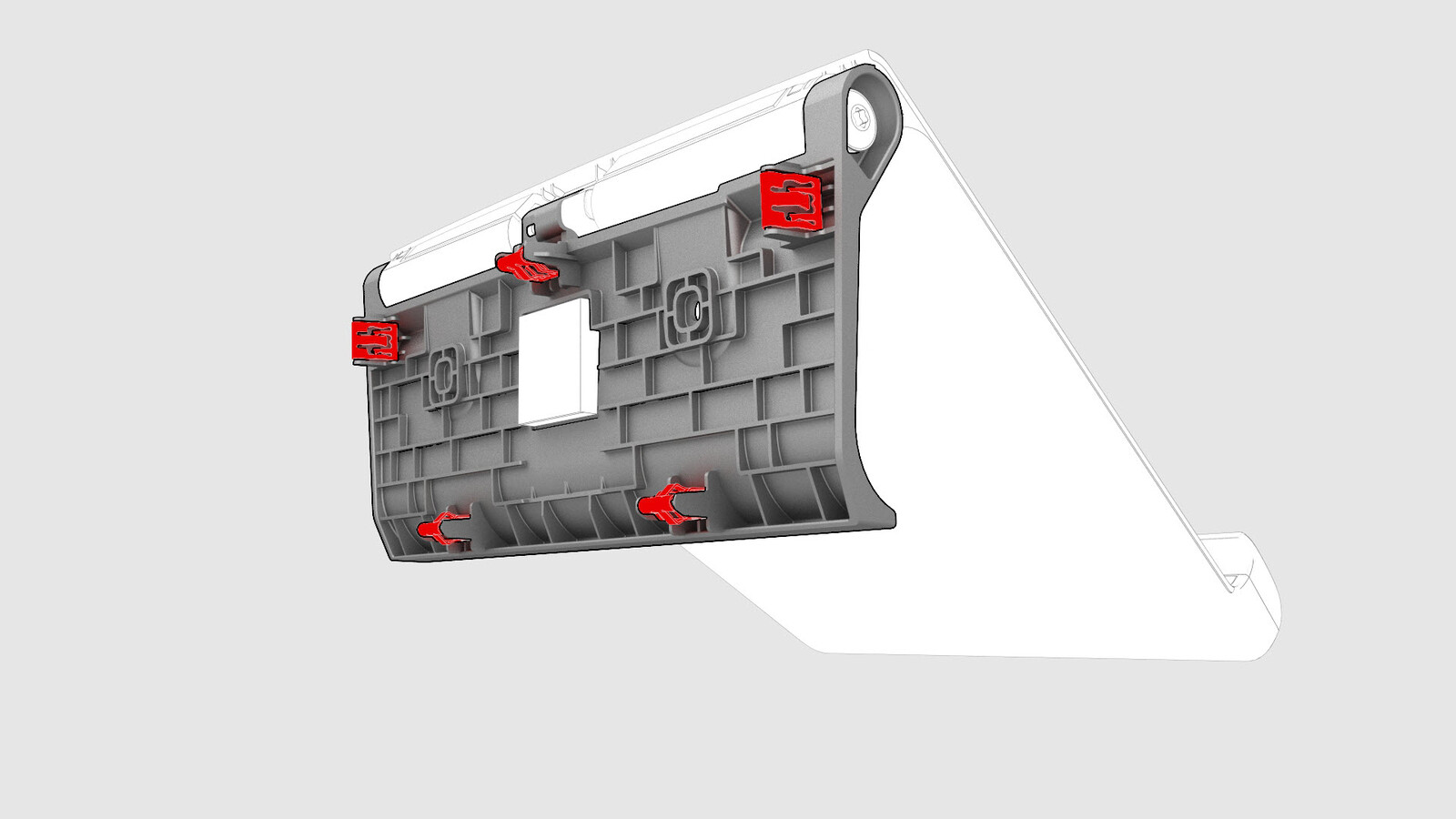

          松开将中控台手机托盘固定到中控台的夹子 (x5),然后从车上拆下托盘。

安装
安装程序与拆卸程序相反,以下各项除外:
注

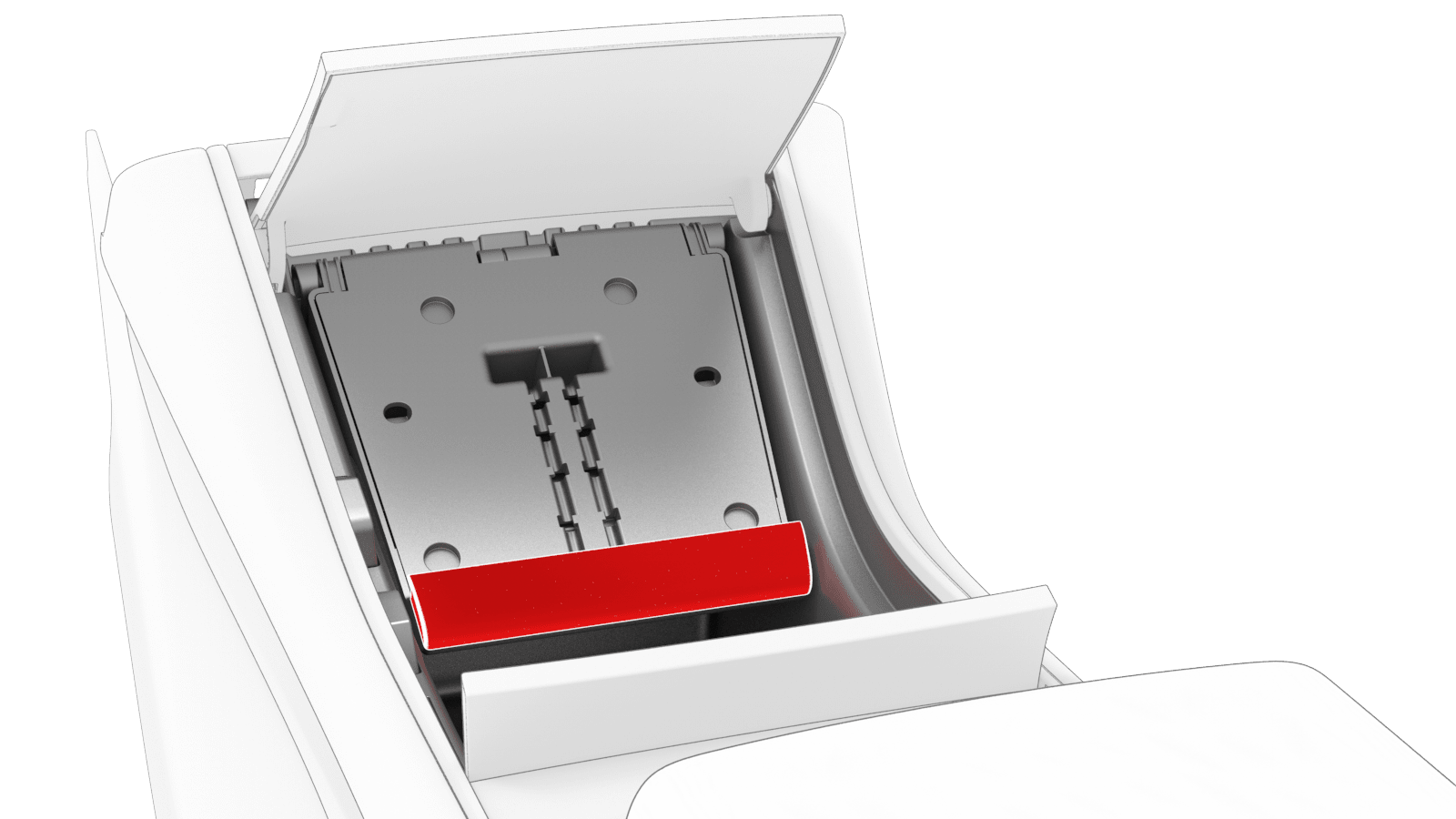

安装前,请确保磁铁和固定磁铁的毛毡胶带尚未被移出。
