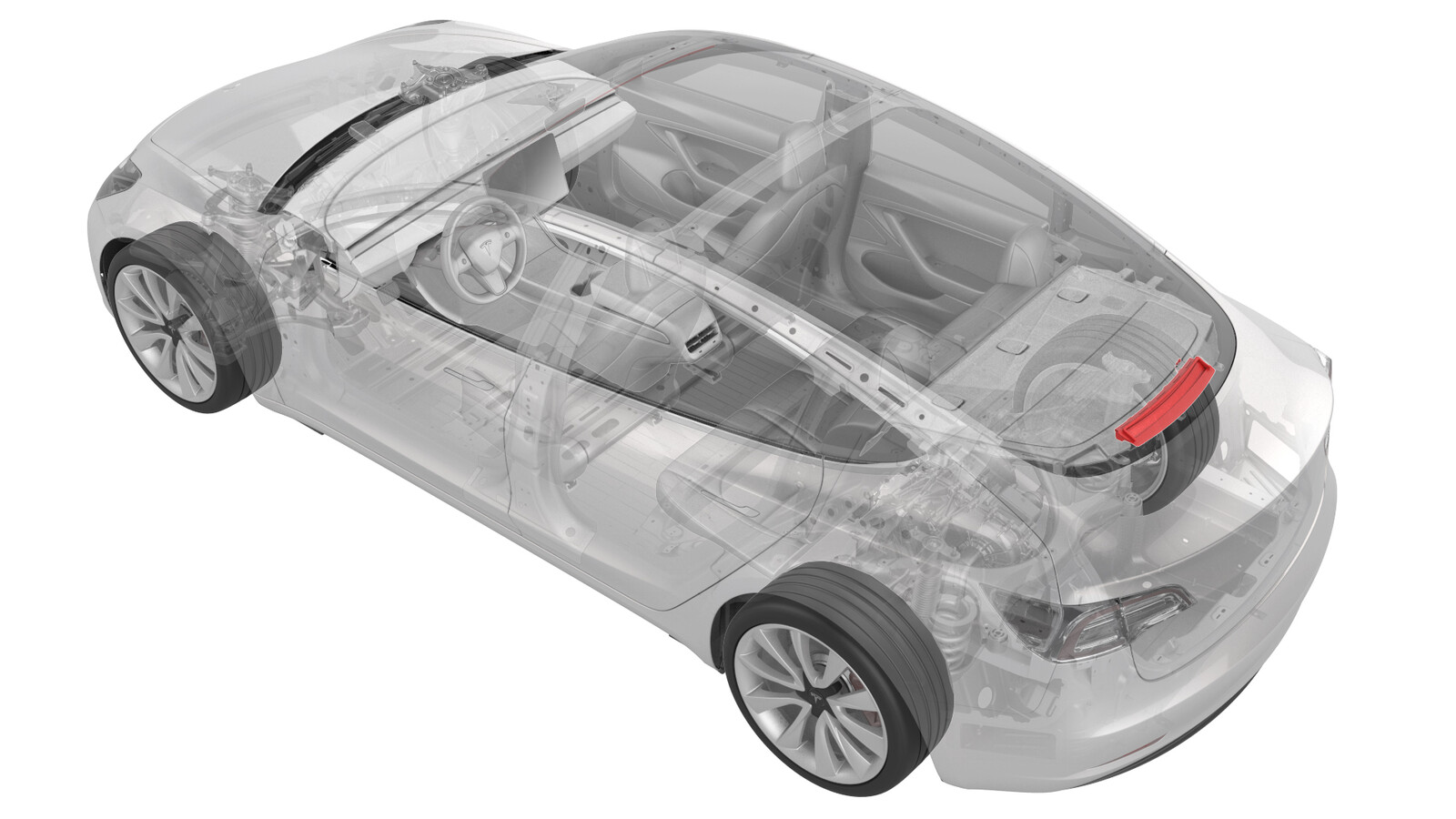

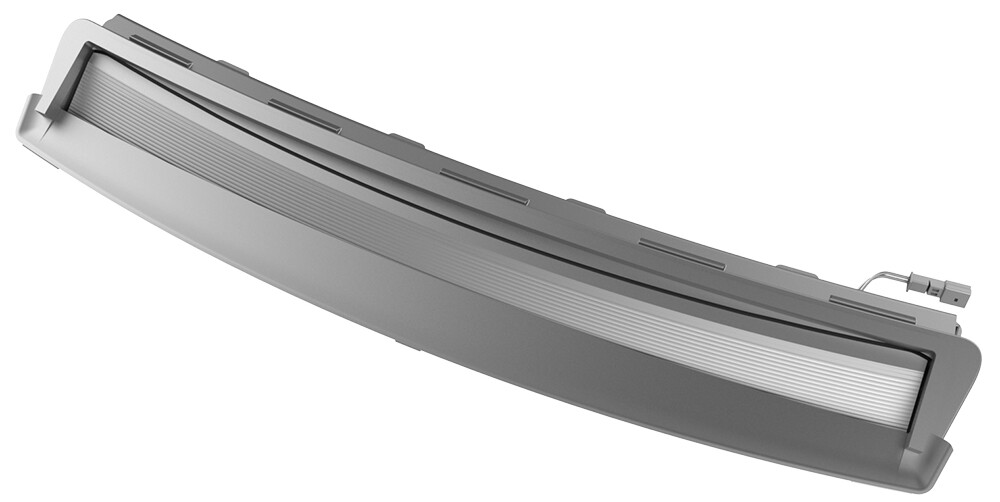

灯 - 制动 - 中央高位（拆卸和更换）

校正代码 17402502 0.72 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 拆下第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  2. 拆下左侧纵梁饰板。请参阅饰板 - 纵梁 - 左侧（拆卸和安装）。
  3. 拆下左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - 左侧（拆卸和更换）。
  4. 拆下第二排座椅右侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  5. 拆下右侧纵梁饰板。请参阅饰板 - 纵梁 - 左侧（拆卸和安装）。
  6. 拆下右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - 左侧（拆卸和更换）。
  7. 拆下杂物盘饰板。请参阅饰板 - 杂物盘（拆卸和更换）。

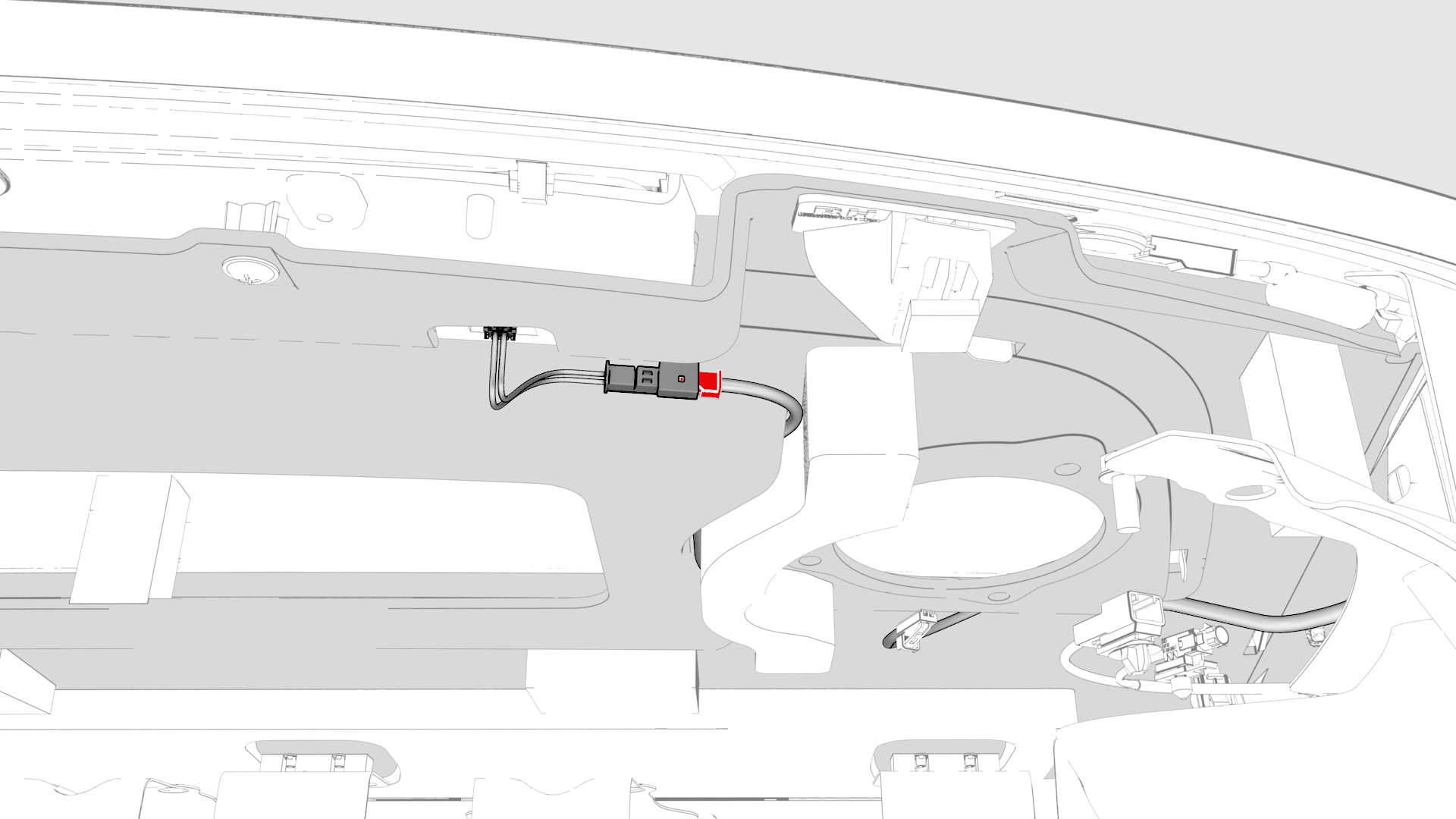

  8. 断开中央高位制动灯电气连接器。

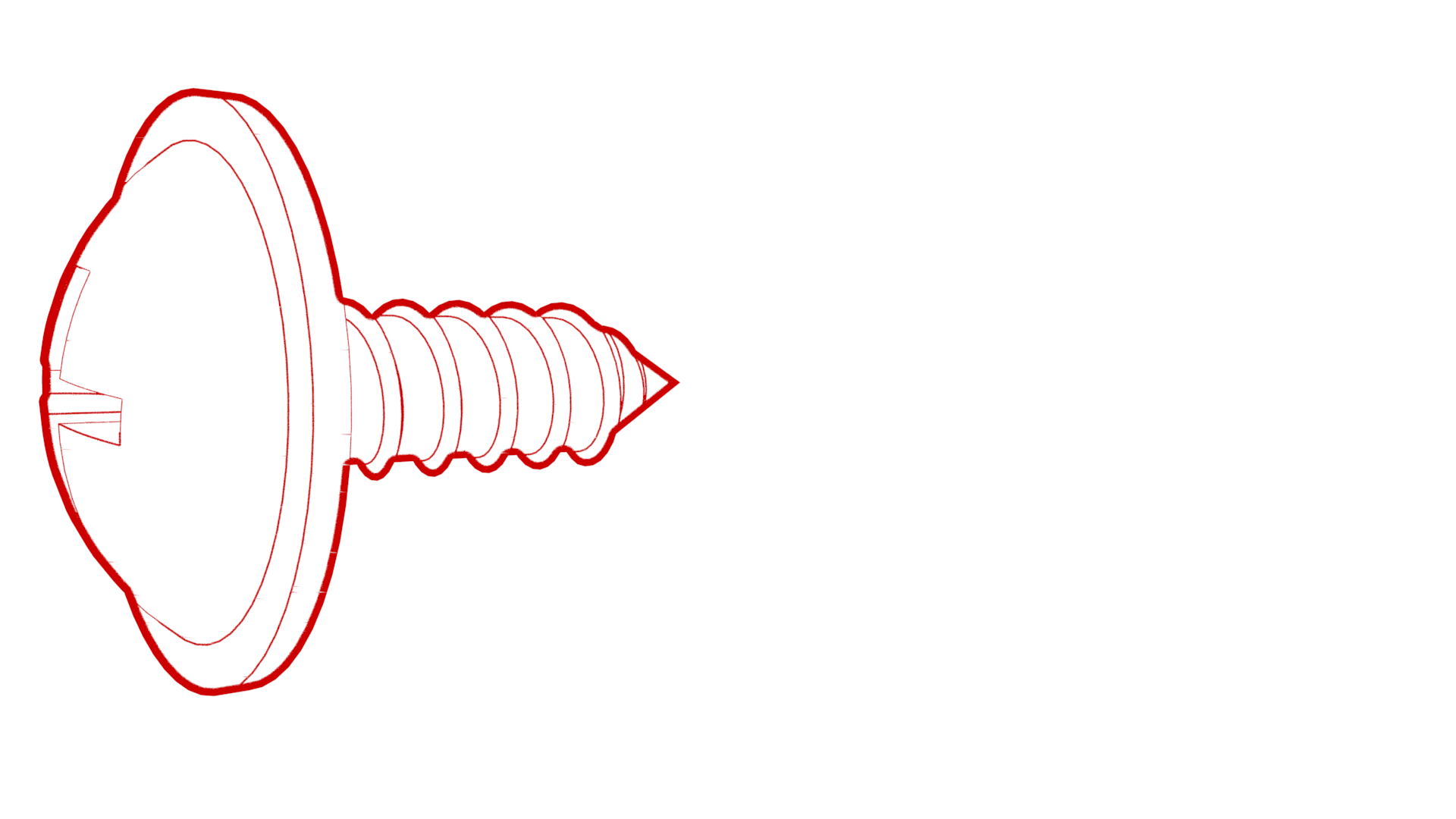

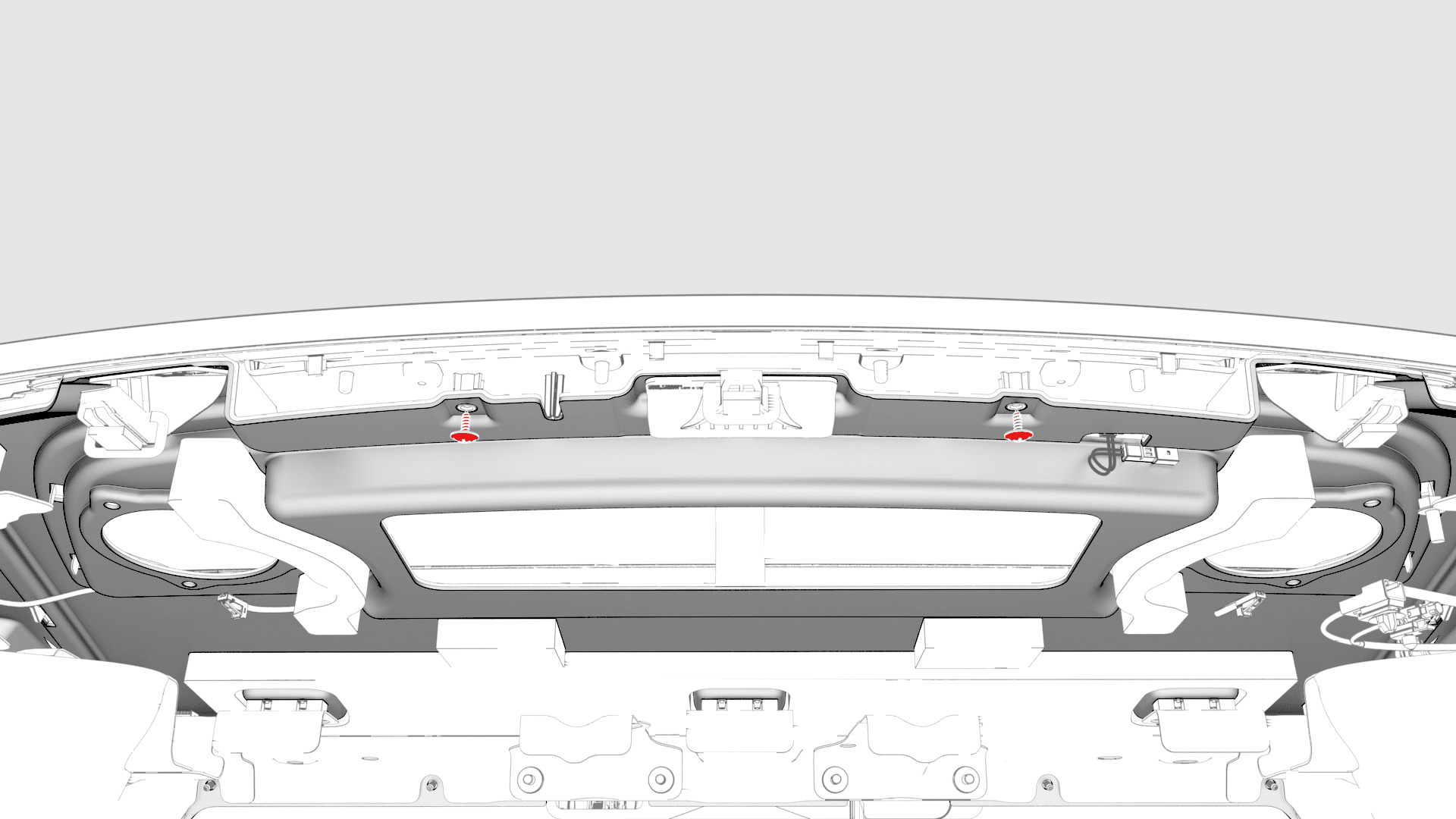

  9. 拆下将中央高位制动灯固定到杂物盘的螺钉。

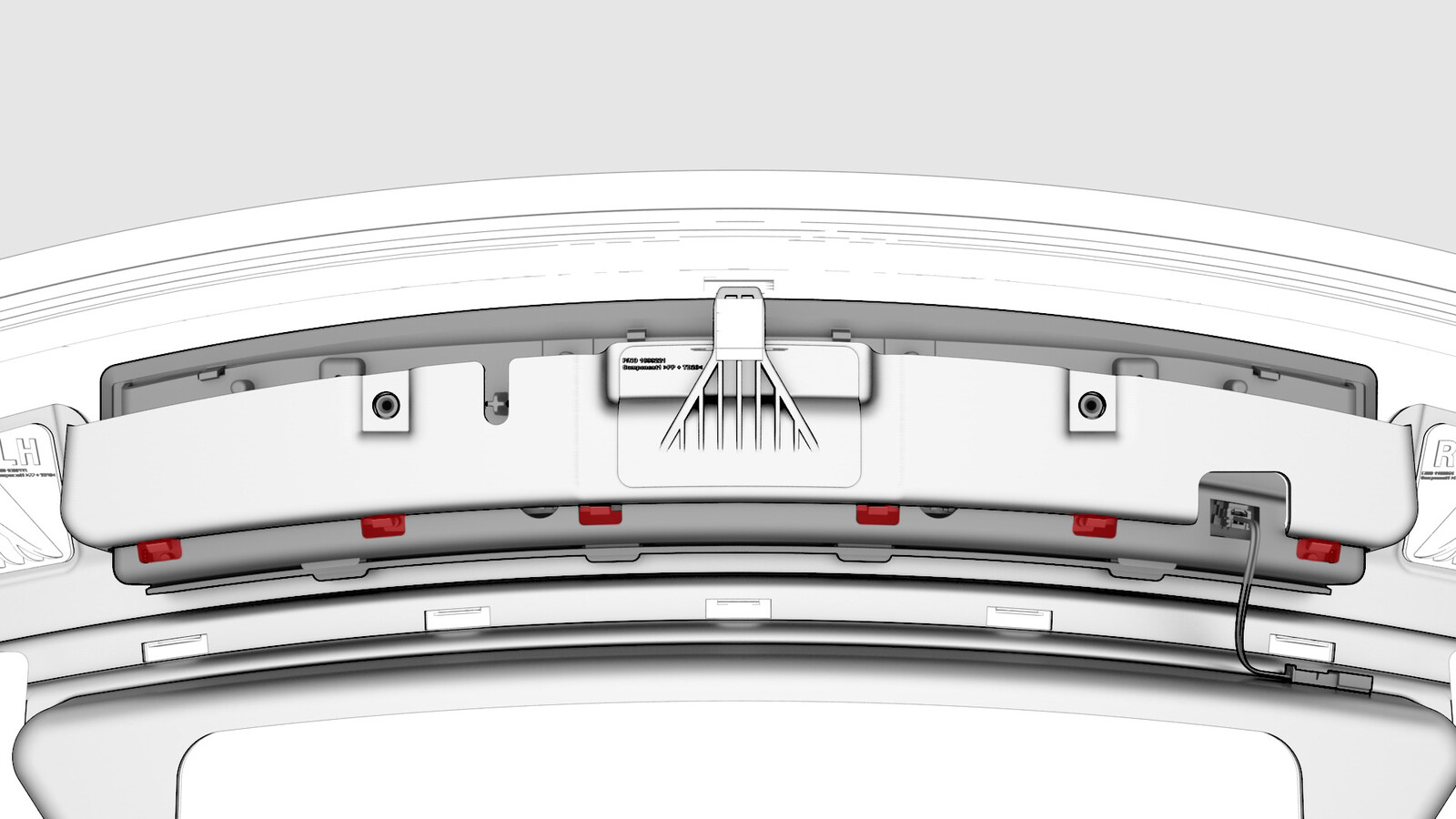

  10. 松开将中央高位制动灯固定到杂物盘的卡子，然后将制动灯从车辆上拆下。

安装

  1. 将中央高位制动灯安装到杂物架上并用卡子固定。
  2. 安装将中央高位制动灯固定到杂物盘的螺钉。
    0.5 Nm (4 lbs-in)
  3. 连接中央高位制动灯电气连接器。
  4. 安装杂物盘饰板。请参阅饰板 - 杂物盘（拆卸和更换）。
  5. 安装右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - 左侧（拆卸和更换）。
  6. 安装右侧纵梁饰板。请参阅饰板 - 纵梁 - 左侧（拆卸和安装）。
  7. 安装第二排座椅右侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  8. 安装左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - 左侧（拆卸和更换）。
  9. 安装左侧纵梁饰板。请参阅饰板 - 纵梁 - 左侧（拆卸和安装）。
  10. 安装第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  11. 安装第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
