轮毂（拆卸和更换）
校正代码
34015002 0.36 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 8 月 29 日：添加了有关轮毂处置的说明。
警告
操作轮毂平衡机或轮胎更换装置前，务必阅读并理解轮胎设备的操作手册和屏幕上的说明。
警告
务必确保正确紧固轮毂，并且在所有运动零件和夹紧点附近（包括凹槽滚轮）操作时格外小心。另外，应确保诸如头发、珠宝和衣物等松动物品均已固定，以免其卡入运动零件。
警告
执行此程序时，穿戴适当的个人防护装备 (PPE)，包括防割手套和护目镜。
警告
一次最多只能有一个人操作机器。其他人必须与运行中的设备保持至少三英尺的安全距离。
警告
切勿使用有缺陷或未根据设备操作手册按预期工作的设备。
注
拆卸
- 拆下轮毂。请参阅轮毂总成（拆卸和安装）。
-

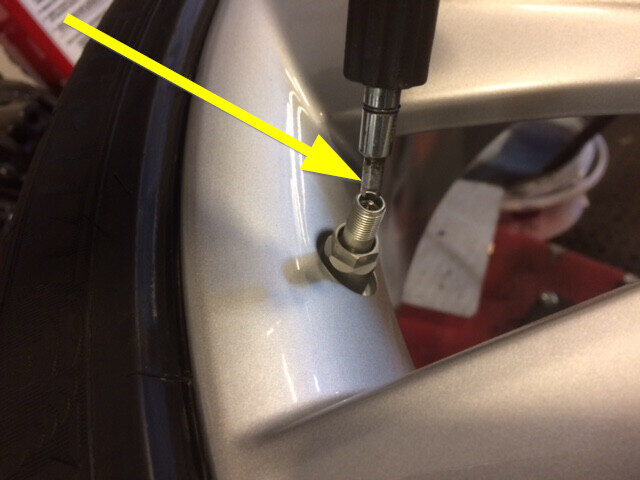

使用阀芯工具拆下阀芯，等待轮胎放气。
警告此时轮胎将迅速放气。请佩戴个人防护装备 (PPE)，例如护目镜和手套。
- 将轮毂放到轮胎机上，轮毂前部朝上。
- 将中心夹放置在轮毂中。
-

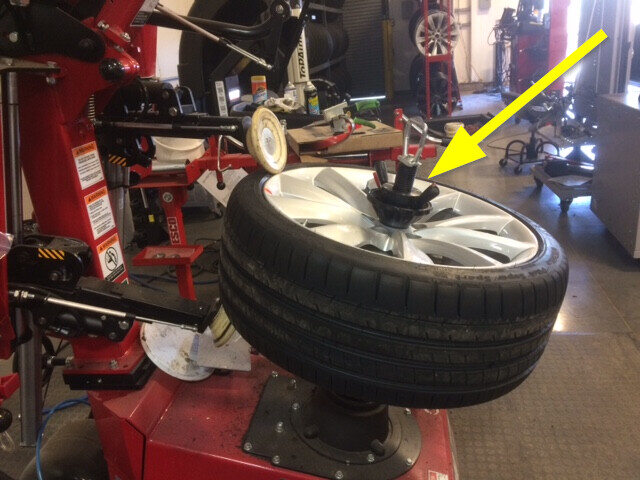

将轮锥放在中心夹和轮毂上，然后紧固中心夹上的锥体。
-

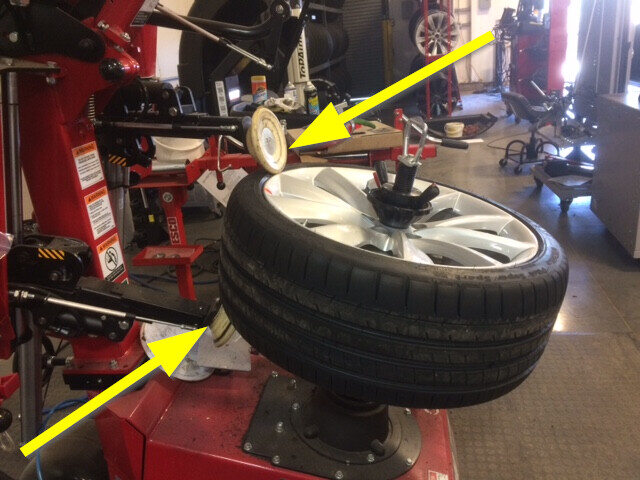

将上部胎圈滚轮放到上部轮辋边缘，然后将下部胎圈滚轮放到下部轮辋边缘。
-
转动轮毂，松开上部和下部轮胎胎圈。随着轮毂的旋转润滑胎圈。
警告胎压监测系统传感器位于轮辋附近。松开上部胎圈时，切勿损坏胎压监测系统传感器。
-

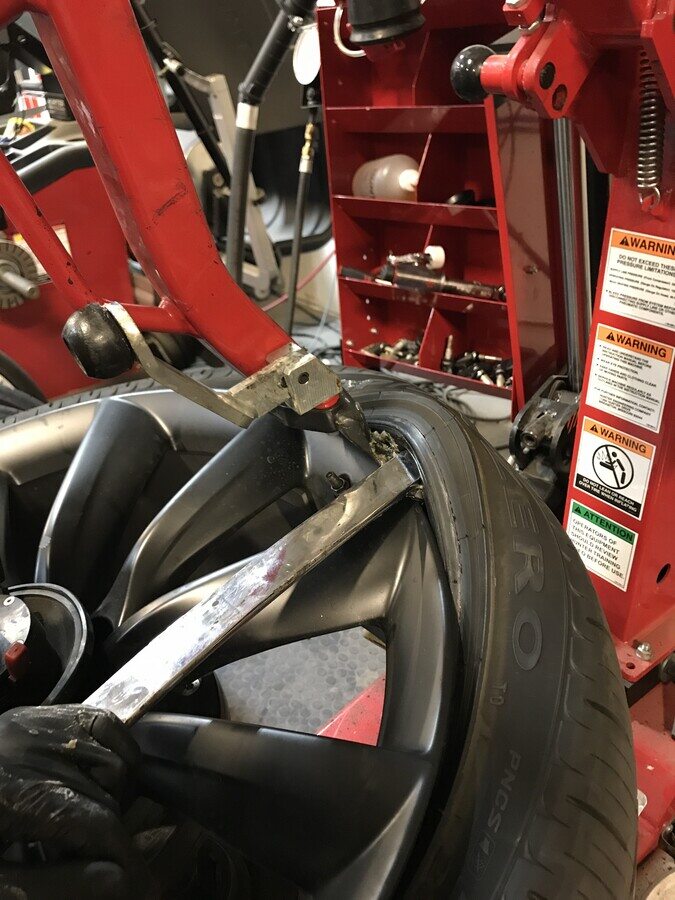

将轮胎机操作臂放置在轮辋边缘，然后使用胎圈杆将此臂钩在上部轮胎胎圈上。
警告将胎压监测系统传感器放置在轮胎机操作臂前侧，以确保在轮毂转动时，操作臂不会损坏胎压监测系统传感器。
-
旋转轮毂，将上部胎圈从轮辋上拉出。随着轮毂的旋转润滑胎圈。
警告确保轮胎机操作臂不接触胎压监测系统传感器。
-
抬起轮胎，对下部轮胎胎圈重复前两步操作，然后将轮胎从轮毂上拆下。
警告确保轮胎机操作臂不接触胎压监测系统传感器。
-

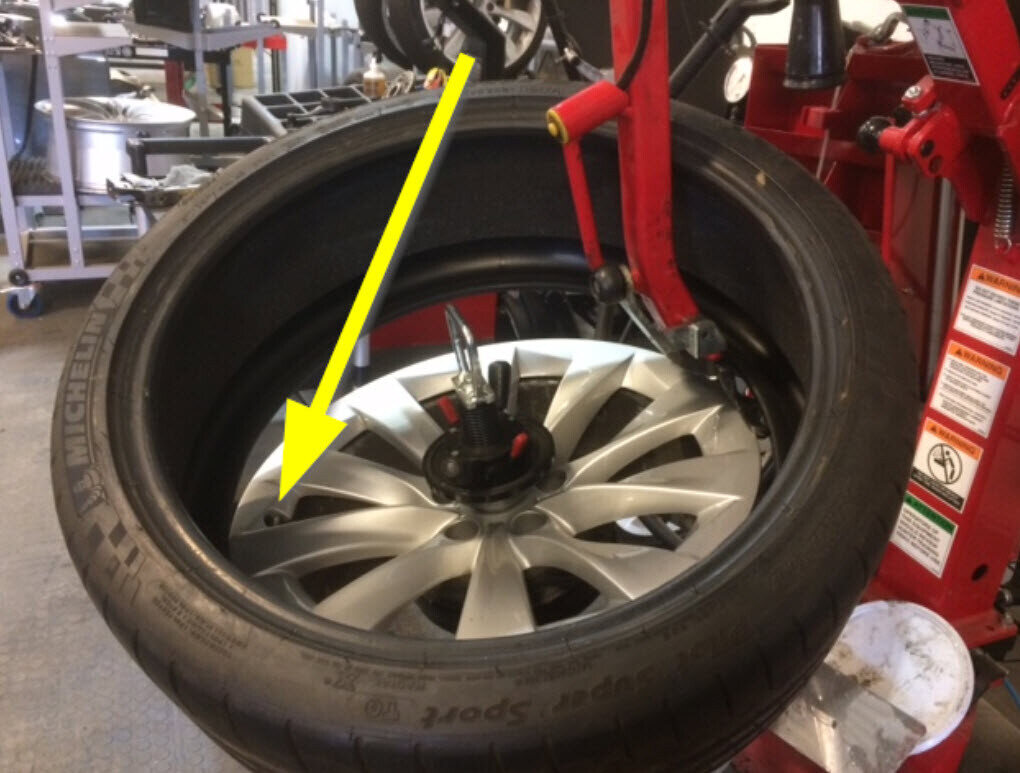

拆下将胎压监测系统传感器固定到轮毂的螺母，然后将传感器从轮毂上拆下。
- 将锥体和中心夹从轮毂上拆下，然后将轮毂从轮胎机上拆下。
安装
- 将新轮毂放置到轮胎机上，轮毂前部朝上。
- 将中心夹放置在轮毂中。
- 将轮锥放在中心夹和轮毂上，然后紧固中心夹上的锥体。
-

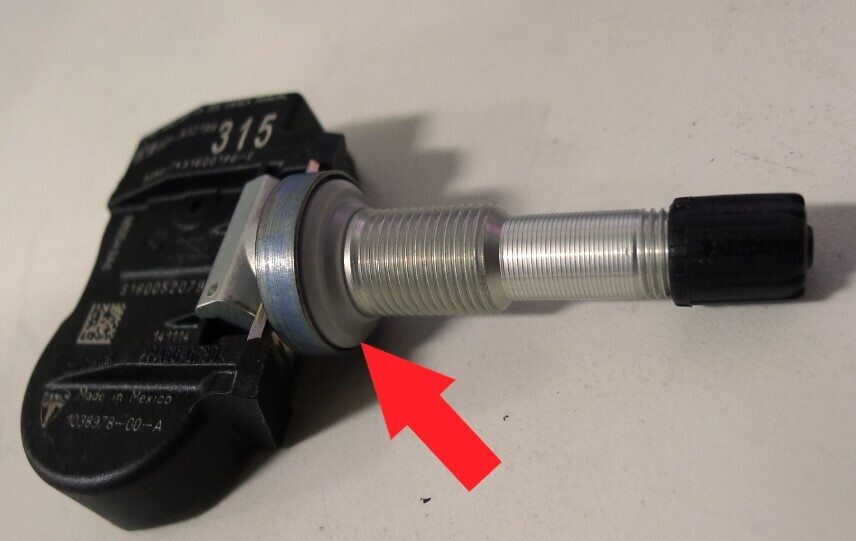

检查胎压监测系统的密封件，如果密封件损坏，请更换。
-
将胎压监测系统传感器放置在轮毂上，然后安装将传感器固定到轮毂的螺母。
8 Nm (5.9 lbs-ft)
- 润滑两侧的轮胎胎圈。
-
检查轮胎侧壁两侧，判断轮胎和轮毂的朝向是否一致。
注找到指示转动方向的箭头或文字，如“外侧”或“本侧朝外”。
-
将轮胎放置在轮毂上方，然后将轮胎机操作臂移入位，以安装下部轮胎胎圈。
-
转动轮毂，以安装下部轮胎胎圈。
警告确保轮胎机操作臂不接触胎压监测系统传感器。
- 将轮胎机操作臂移入位，以安装上部轮胎胎圈。
-
转动轮毂，以安装上部轮胎胎圈。
警告确保轮胎机操作臂不接触胎压监测系统传感器。
-
小心地对轮胎充气，直至达到规格要求。轮胎胎圈将置于轮毂上。
警告切勿超过轮胎侧壁上指示的气压。警告请佩戴个人防护装备 (PPE)，例如护目镜和手套。
-
使用阀芯工具安装阀芯。
- 将锥体和中心夹从轮毂上拆下，然后将轮毂从轮胎机上拆下。
- 平衡轮毂和轮胎。请参阅轮胎 - 前 - LH（平衡）。
处置
注
如果轮毂因损坏而被换下，但从技术角度判断仍可重复使用，则应妥善处置轮毂。请参阅轮毂处置（返工），并将校正代码 34015007 作为一项单独的活动添加至“服务工单”中。
