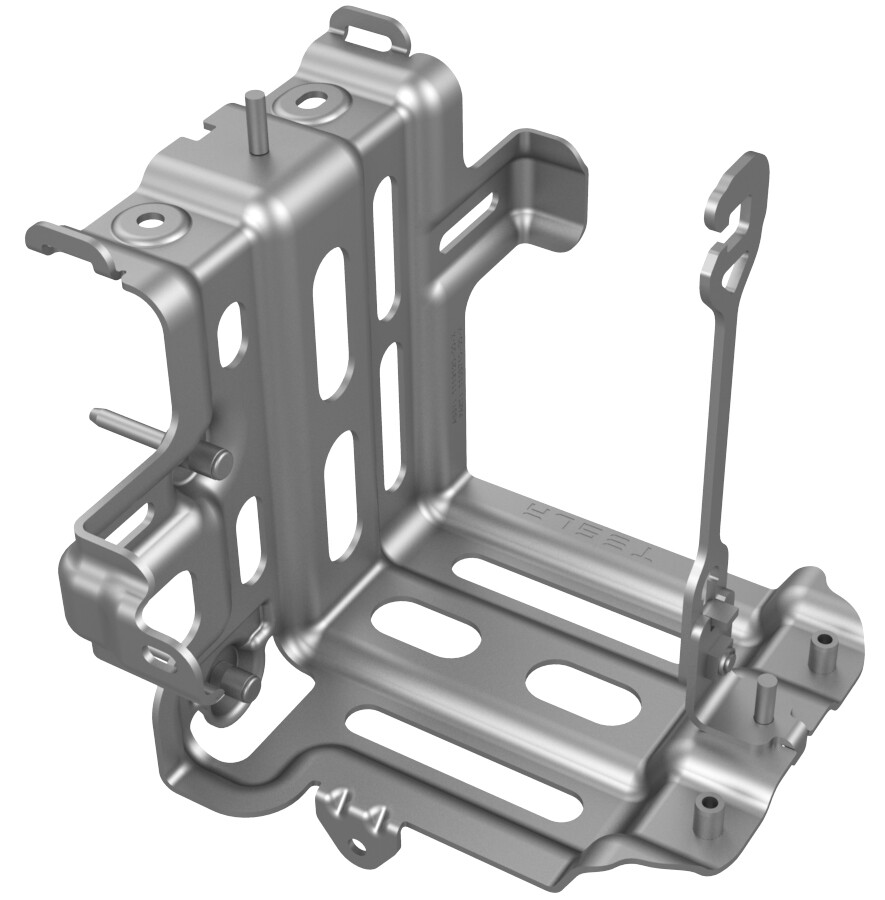

支架 - 12V 电池（后轮驱动）（拆卸和更换）

校正代码 17014002 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 拆下座舱进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  4. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  5. 拆下 LH 和 RH 雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
  6. 拆下 LH 和 RH 减震塔盖。请参阅盖板 - 减震塔 - LH（拆卸和更换）。
  7. 拆下前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  8. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  9. 拆下 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。

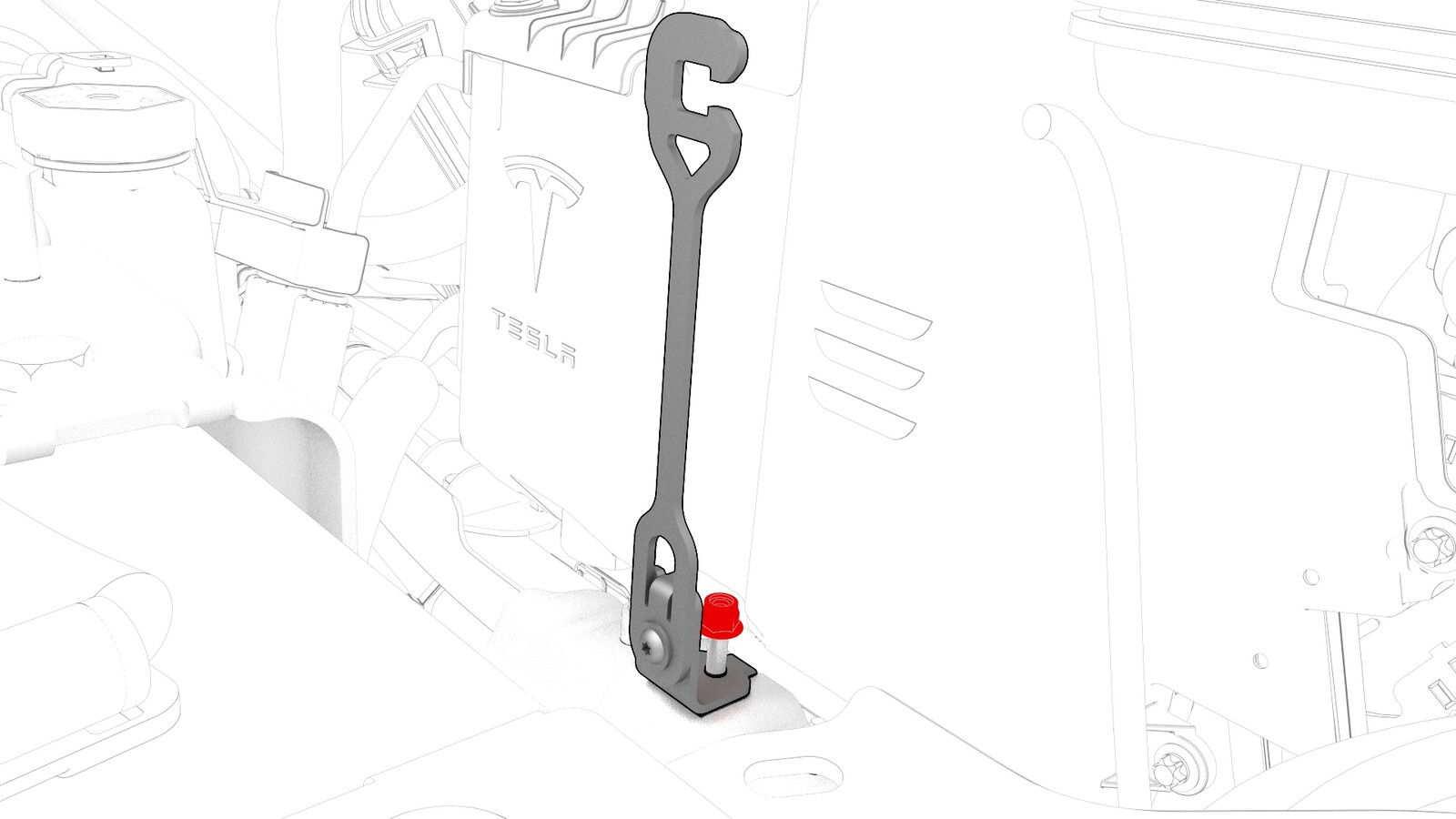

  10. 拆下将 12V 电池后部钩拉紧器固定到车身的螺栓，然后从车身上拆下拉紧器。

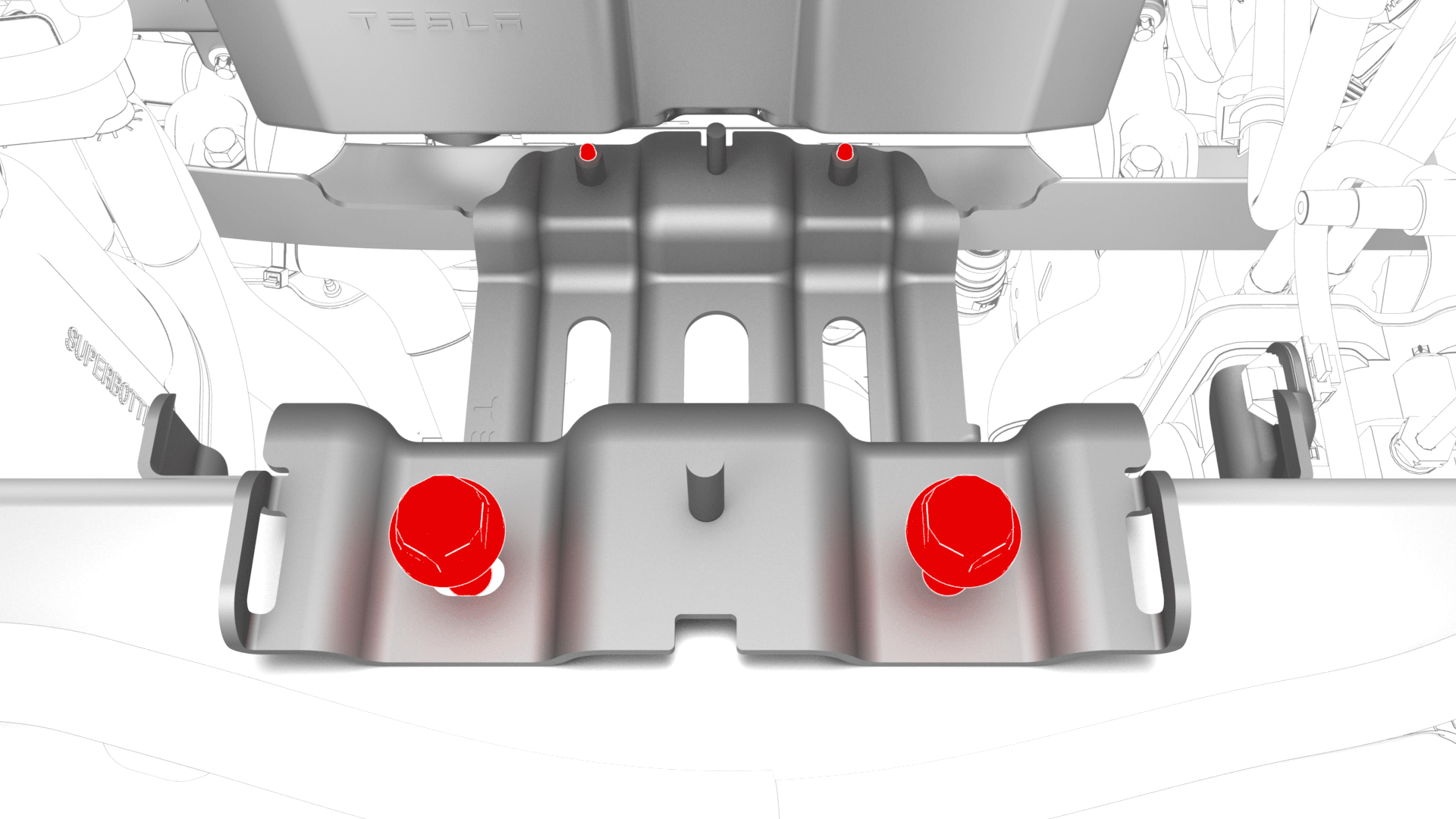

  11. 拆下将超级瓶固定到温度系统横梁的螺母 (x2)。
  12. 松开将冷却液软管连接到电池支架的夹子。
  13. 松开将 12V 电池通风软管固定到 12V 电池支架的夹子。
  14. 拆下将电池支架固定到减震塔支架的上部螺栓 (x2)，以及将电池支架固定到电池横梁的下部螺栓 (x2)。
    Informational PurposesAn informational icon, calling your attention
    注
    从超级瓶下方穿过，接触到电池横梁的下部和下部螺栓。
  15. 拧松将减震塔支架固定到 RH 减震塔的内部螺栓。
  16. 拧松将减震塔支架固定到 RH 减震塔的外部螺栓。
  17. 拆下将减震塔支架固定到 LH 减震塔的内部螺栓。
  18. 拆下将减震塔支架固定到 LH 减震塔的外部螺栓。
  19. 将减震塔支架 LH 侧向前移动，以增加工作空间，然后从车上拆下电池支架。

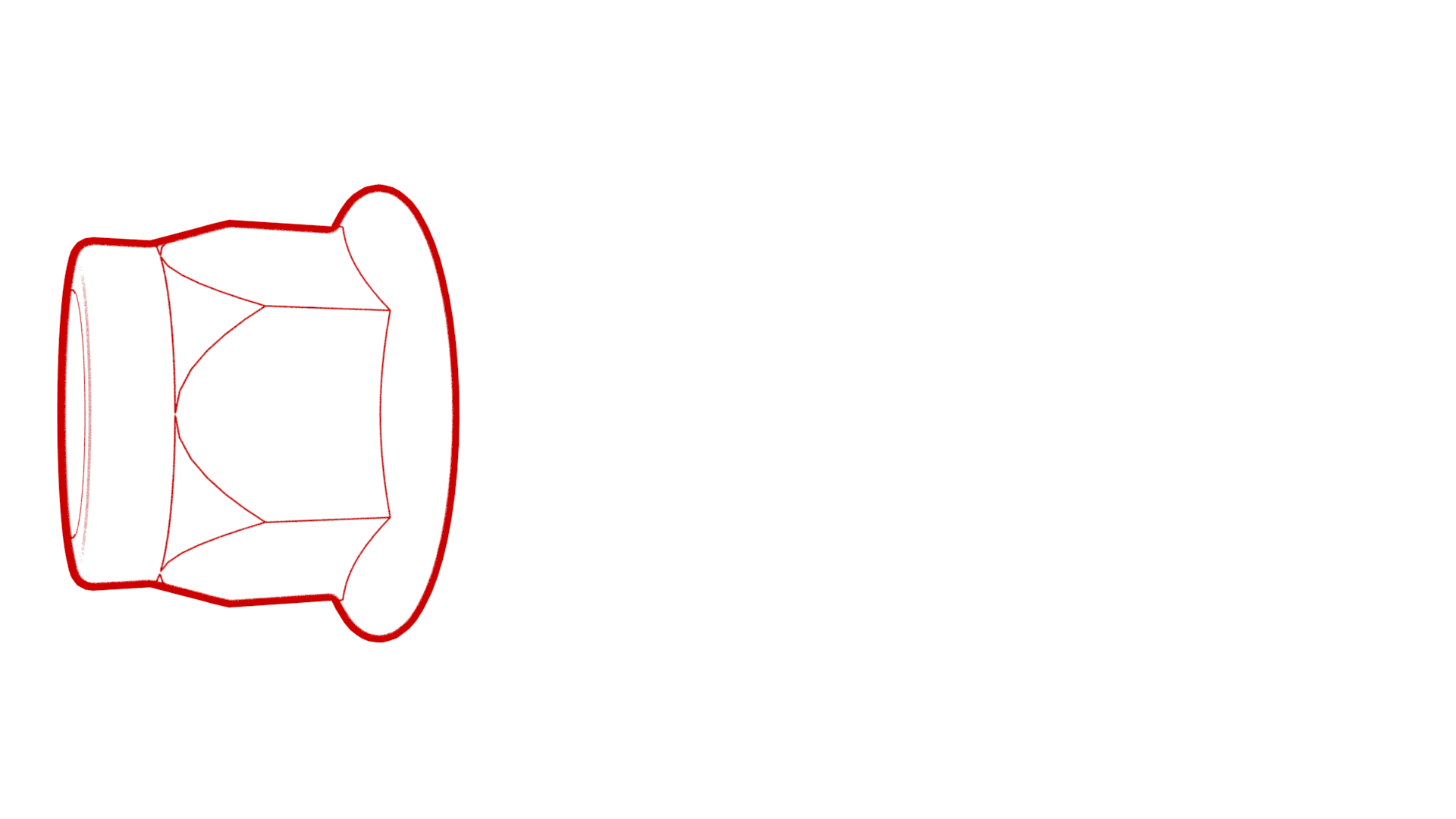

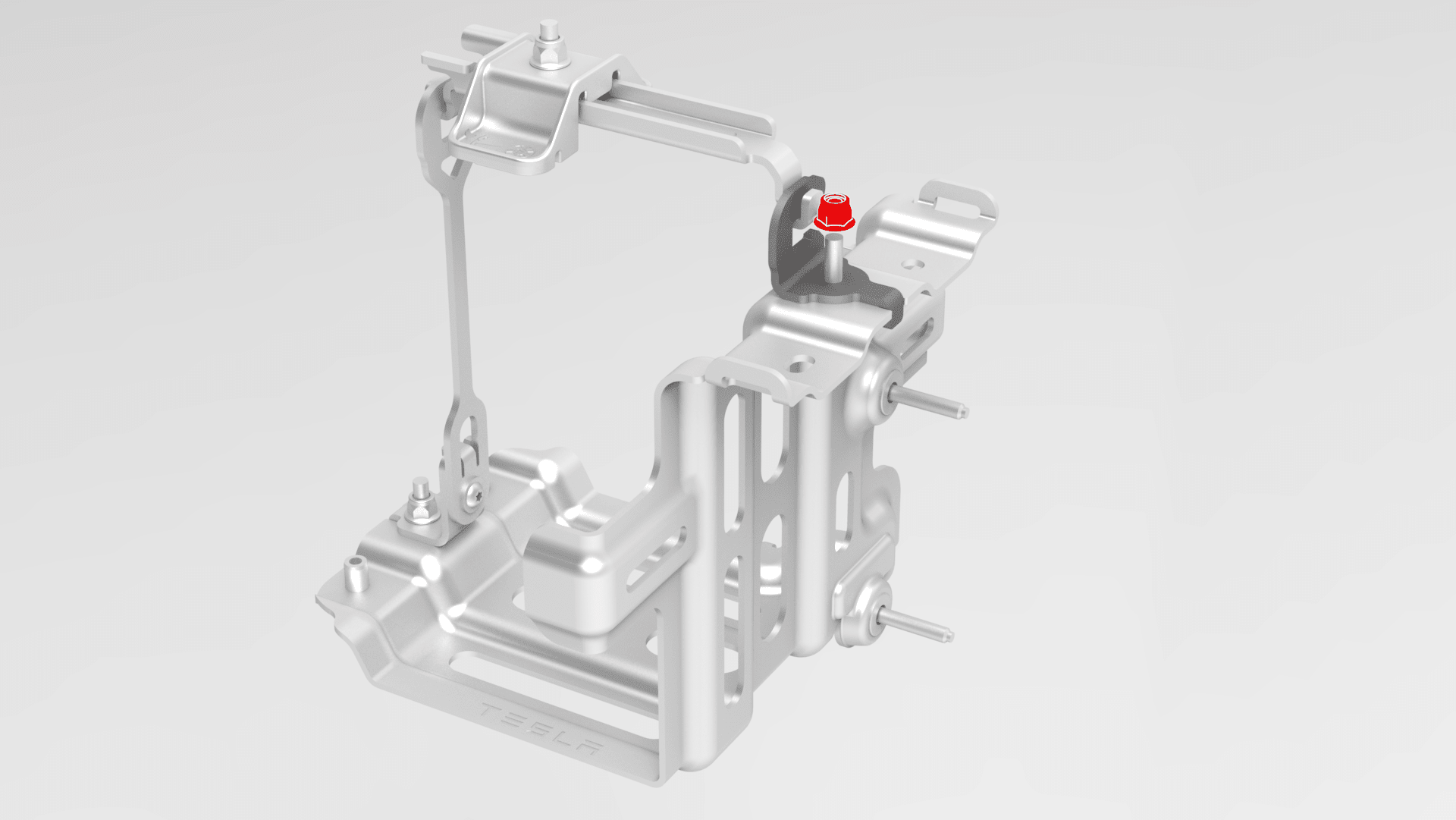

  20. 拆下并弃用将 12V 电池拉紧器支架固定到电池支架的螺母，然后从电池支架上拆下拉紧器支架。
  21. 拆下并弃用将前部挂钩固定到电池支架的螺母，然后从电池支架上拆下前部挂钩。

安装

  1. 将前部挂钩安装到电池支架上，然后安装新螺母，将前部挂钩固定到电池支架上。
    9 Nm (6.6 lbs-ft)
  2. 将拉紧器支架安装到电池支架上，然后安装新螺母，将拉紧器固定到电池支架上。
    9 Nm (6.6 lbs-ft)
  3. 将电池支架安装到减震塔支架和电池横梁上，然后将减震塔支架的 LH 侧向后移动，以便支架和减震塔上的螺栓孔对齐。
  4. 安装将减震塔支架固定到 LH 减震塔的外部螺栓。
    62 Nm (45.7 lbs-ft)
  5. 安装将减震塔支架固定到 LH 减震塔的内部螺栓 (x2)。
    67 Nm (49.4 lbs-ft)
    67 Nm (49.4 lbs-ft)
  6. 紧固将减震塔支架固定到 RH 减震塔的外部螺栓。
    62 Nm (45.7 lbs-ft)
  7. 紧固将减震塔支架固定到 RH 减震塔的内部螺栓 (x2)。
    67 Nm (49.4 lbs-ft)
    67 Nm (49.4 lbs-ft)
  8. 安装将电池支架固定到减震塔支架的上部螺栓 (x2)，以及将电池支架固定到电池横梁的下部螺栓 (x2)。
    15 Nm (11.1 lbs-ft)
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    从超级瓶下方穿过，接触到电池横梁的下部和下部螺栓。
  9. 紧固将 12V 电池通风软管固定到 12V 电池支架的夹子。
  10. 紧固将冷却液软管连接到电池支架的夹子。
  11. 安装将超级瓶固定到温度系统横梁的螺母 (x2)。
    8 Nm (5.9 lbs-ft)
  12. 将 12V 电池后部钩拉紧器安装到车身，然后安装将拉紧器固定到车身的螺栓。
    9 Nm (6.6 lbs-ft)
  13. 安装 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
  14. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  15. 安装前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  16. 安装 LH 和 RH 减震塔盖。请参阅盖板 - 减震塔 - LH（拆卸和更换）。
  17. 安装 LH 和 RH 雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
  18. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  19. 安装座舱进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  20. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  21. 安装第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
