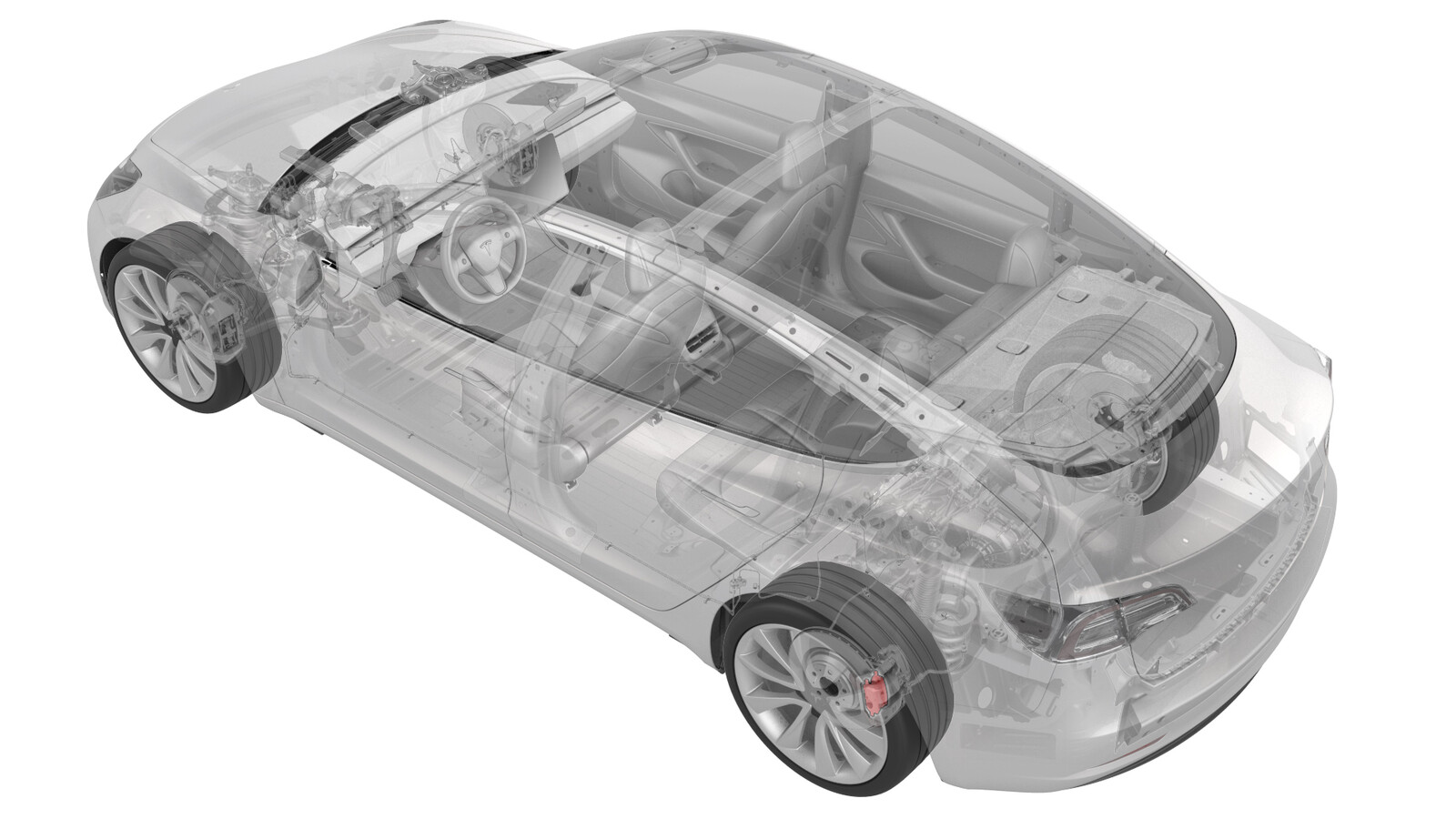

制动片套件 - 后（基础版制动器）（拆卸和更换）

校正代码 33010802 0.60 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1134520-00-A 电子驻车制动 (EPB) 手动释放套件
  • 1129348-00-A XP-10 电源，XP-10
  • 2026-02-19: 添加了一个警告。
  • 2025-11-17: 添加了使用制动钳扩张器手动将活塞推回制动钳的步骤。
  • 2024 年 5 月 28 日：更新了参考和注意事项。
警告
During installation of the brake caliper, make sure that the flexible brake hose is not twisted and can bend forward. The flexible brake hose must not make contact with the wheel arch liner when the vehicle is lowered.
注
有关详细的制动规格，请参阅制动器。

拆卸

  1. 拆下 LH 后车轮。请参阅 轮毂（拆卸和安装）。
  2. Place the vehicle into EPB Service Mode. See 驻车制动 - 钳 - 后 - 左侧（释放）.

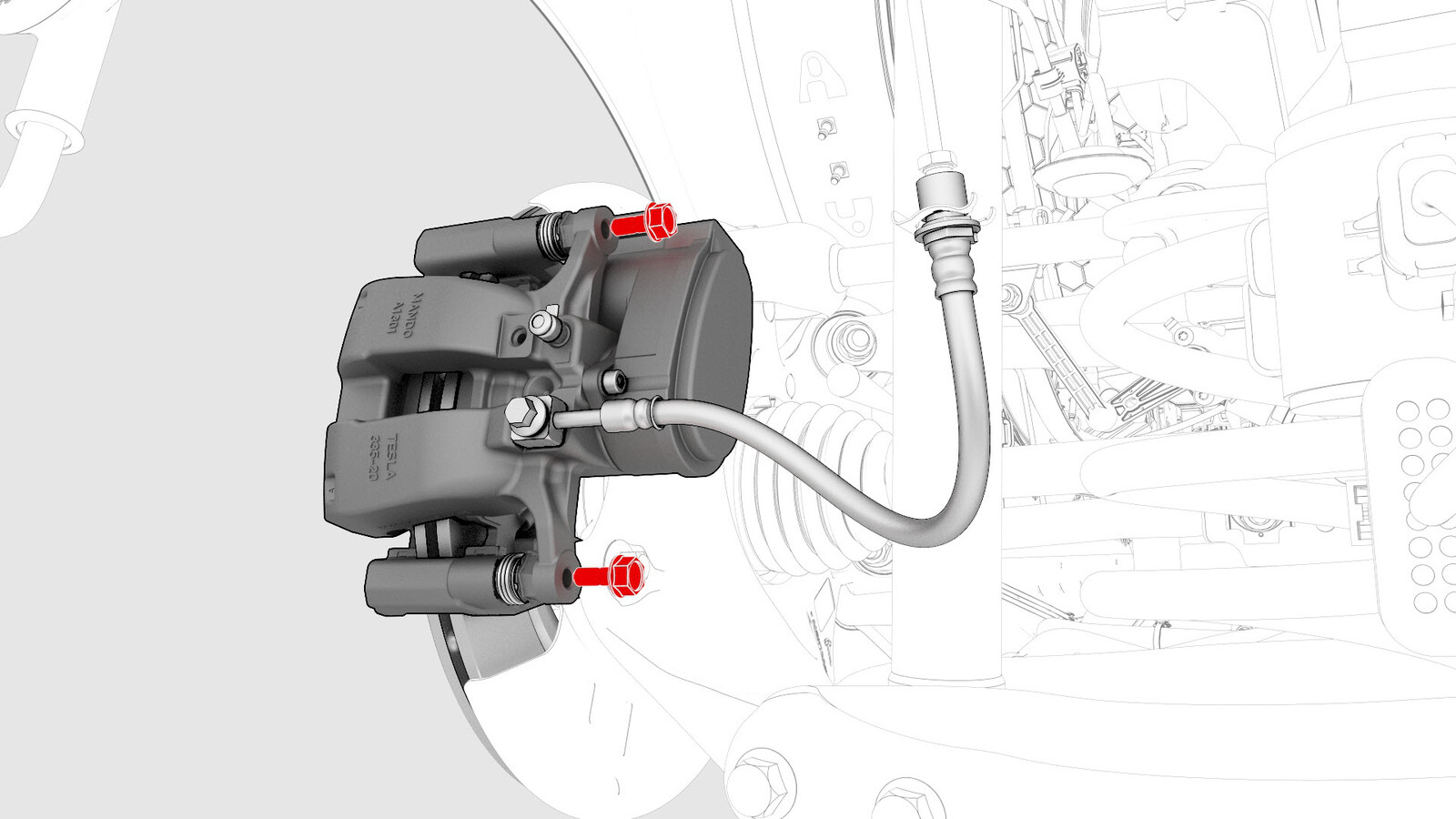

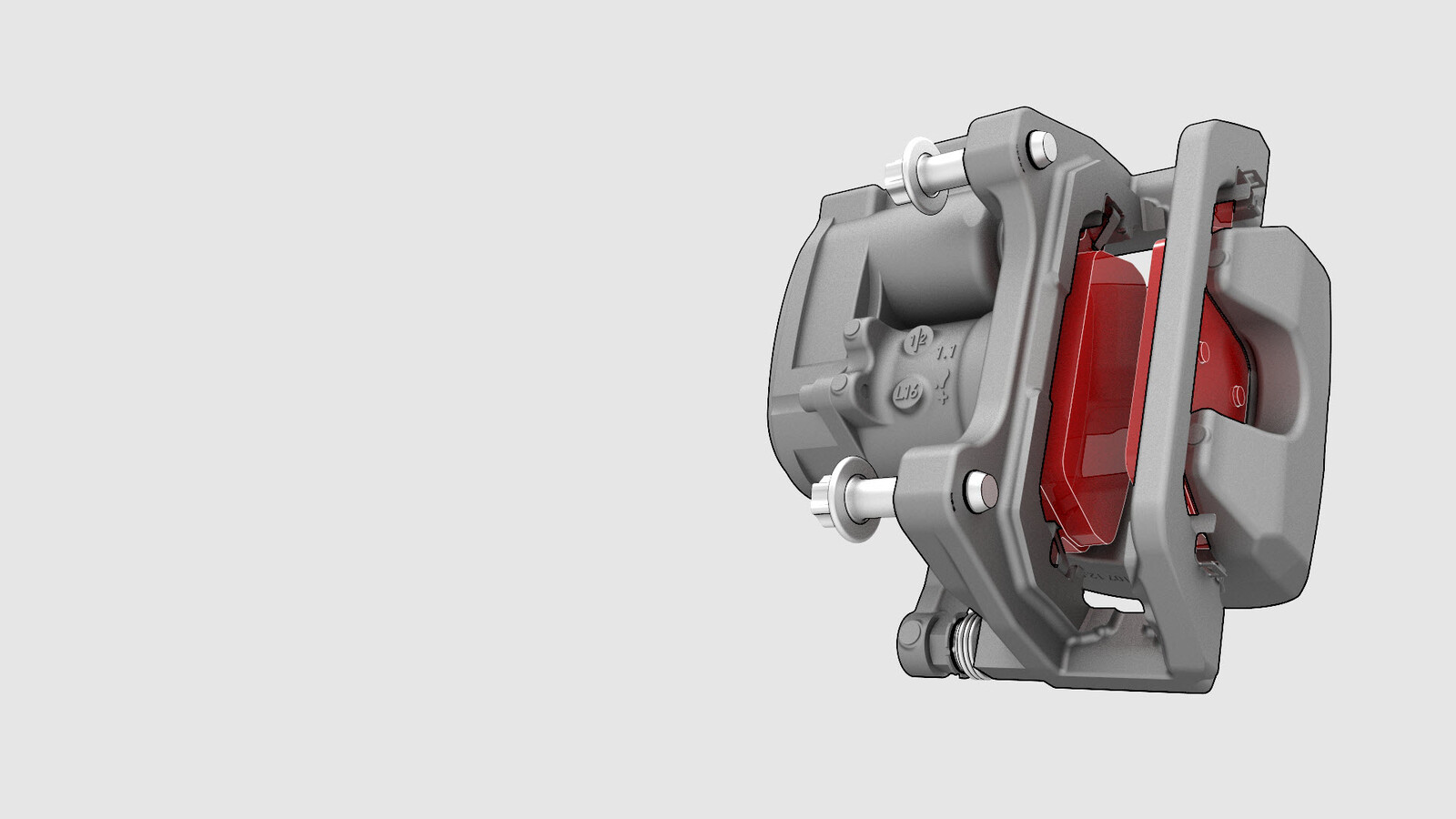

  3. 拆下将 LH 后制动钳固定到 LH 后制动钳支架的螺栓。
    提示
    推荐使用以下工具
    • 14 毫米套筒
  4. 使用卡钳扩张器将活塞手动推回卡钳。
  5. 使用制动钳 S 型挂钩将 LH 后制动钳挂在车身上。
  6. 从 LH 后制动钳支架上拆下制动片。
  7. 将制动钳相接面卡子从左后制动钳支架上拆下。
  8. 重复第 1 步至第 10 步，以拆下 RH 后制动片。

安装

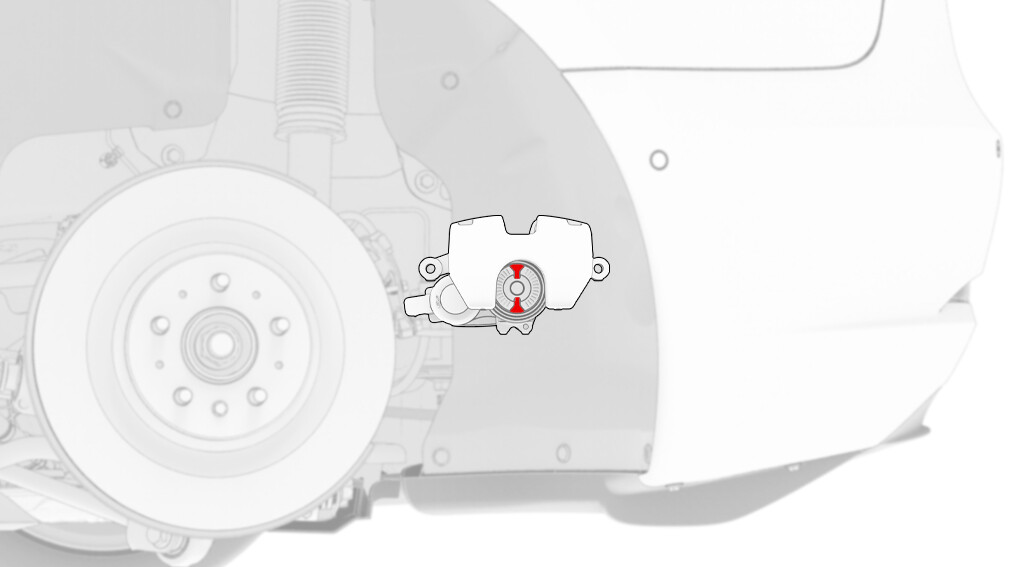

  1. 使用尖嘴钳确保后制动钳活塞装配面凹槽位于 12 点钟和 6 点钟方向。
  2. 安装制动钳相接面夹子。

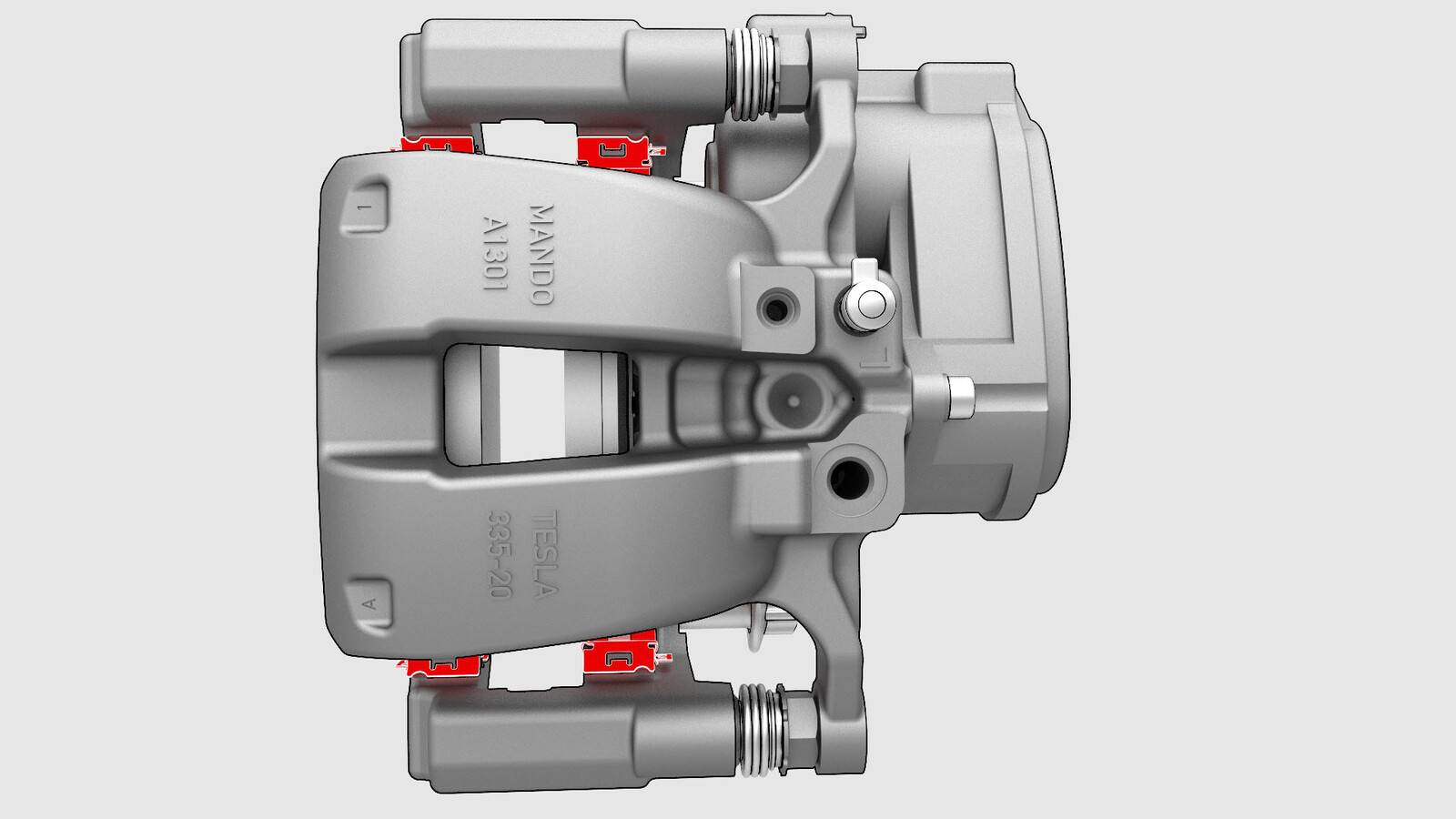

  3. 向相接面夹子上均匀涂抹一层 Silaramic 润滑剂。
  4. 将制动片安装到 LH 后制动钳支架上。
    提示
    安装期间，将制动片压向制动盘。
    注
    如果需要更多空间，利用卡钳扩张器工具将卡钳活塞推回到卡钳中。
  5. 安装将左后制动钳固定到左后制动钳支架的螺栓。
    26.5 Nm (19.5 lbs-ft)
    警告
    During installation of the brake caliper, make sure that the flexible brake hose is not twisted and can bend forward. The flexible brake hose must not make contact with the wheel arch liner when the vehicle is lowered.
    提示
    推荐使用以下工具
    • 14 毫米套筒
  6. 安装 LH 后车轮。请参阅 轮毂（拆卸和安装）。
  7. 重复所有前述安装步骤，安装 RH 后制动片。
  8. 点击触摸屏上的驻车按钮，应用驻车制动。
  9. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），然后点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉列表中的Both，再选择Action Selection下拉列表中的Stop。点击Run，然后等待例行程序完成。
  10. 退出“维护模式”。请参阅 维护模式。
  11. 踩下制动踏板，使制动片与制动盘接触，直至感受到制动踏板稳定有力。
  12. 如果需要，检查制动液液位并加满制动液储液罐。
  13. Perform a road test and burnish the brake pads. See 制动片 - 磨合.
    注
    Ensure proper brake pedal feel and brake performance.
    注
    Add correction code 33013000 as a separate activity to the SV.
