闩锁 - 前备箱盖(拆卸和更换)

校正代码 11352002 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

Informational PurposesAn informational icon, calling your attention
如果未能电动开启前备箱盖锁,请使用前备箱手动工具打开前备箱盖。
  • 1130534-00-ATOOL, FRUNK RELEASE, MANUAL, MODEL 3
  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  2. 拆下驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  3. 拆下前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)
  4. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)

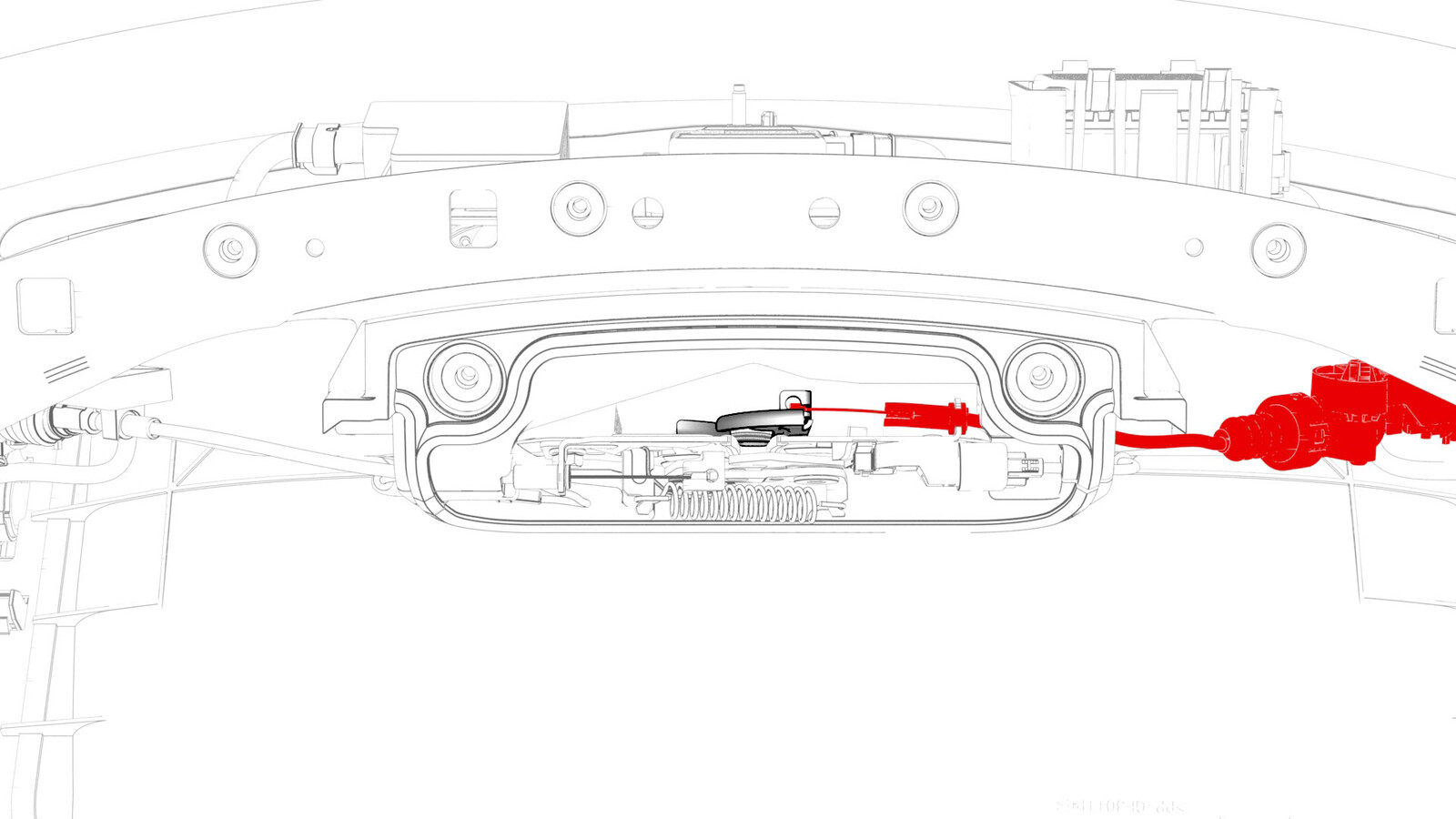

  5. 从前备箱盖锁上松开前备箱盖锁主执行机构缆索。
    Informational PurposesAn informational icon, calling your attention
    松开夹子,再从前备箱盖锁臂上拆下盖锁主执行机构缆索。
  6. 从前备箱盖锁上松开前备箱盖锁副执行机构缆索。
    Informational PurposesAn informational icon, calling your attention
    松开夹子,再从前备箱盖锁臂上拆下盖锁副执行机构缆索。
  7. 断开电气连接器与前备箱盖锁连接器的连接。
  8. 使用遮蔽胶带标记前备箱盖锁的位置。
  9. 松开将前备箱盖锁固定到前端支架的螺栓,然后从车上拆下闩锁。
    8 Nm (5.9 lbs-ft)

安装

安装程序与拆卸程序相反。
