Reinforcement Bracket - Underhood Storage Unit (Remove and Replace)

校正代码 15244674 0.18 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

  • 2024 年 4 月 19 日：添加了“将冷却风扇模块隔离支架从旧的前备箱加固总成上拆下，然后安装到新的前备箱加固总成上”的步骤。

扭矩规格

表 1. 扭矩规格: Reinforcement Bracket - Underhood Storage Unit (Remove and Replace)
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts (x2) that secure the underhood reinforcement bracket
16 Nm (11.8 lbs-ft)
  • 棘轮/扭矩扳手
  • 2 英寸加长件
  • 10 毫米套筒
重复使用
Bolts (x4) that attach the cooling fan module isolation brackets to the frunk reinforcement assembly
6 Nm (4.4 lbs-ft)
  • 无绳棘轮/冲击钻
  • 10 毫米 12 角深套筒
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆卸前备箱储物单元。请参阅Underhood Storage Unit (Remove and Replace)。

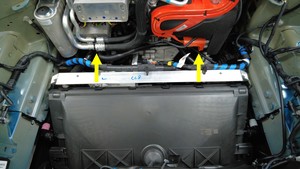

  2. 拆卸用于固定前备箱加固支架的螺栓（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 棘轮/扭矩扳手
    • 2 英寸加长件
    • 10 毫米套筒
  3. 松开线束夹，然后将前备箱加固支架从风扇总成上拆下。

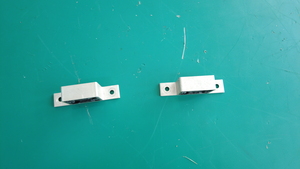

  4. 拆卸将冷却风扇模块隔离支架固定到前备箱加固总成的螺栓（4 个），将上隔离支架置于一旁，以便将其重新安装到新的前备箱加固总成上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 10 毫米 12 角深套筒
    • 棘轮/扭矩扳手

安装

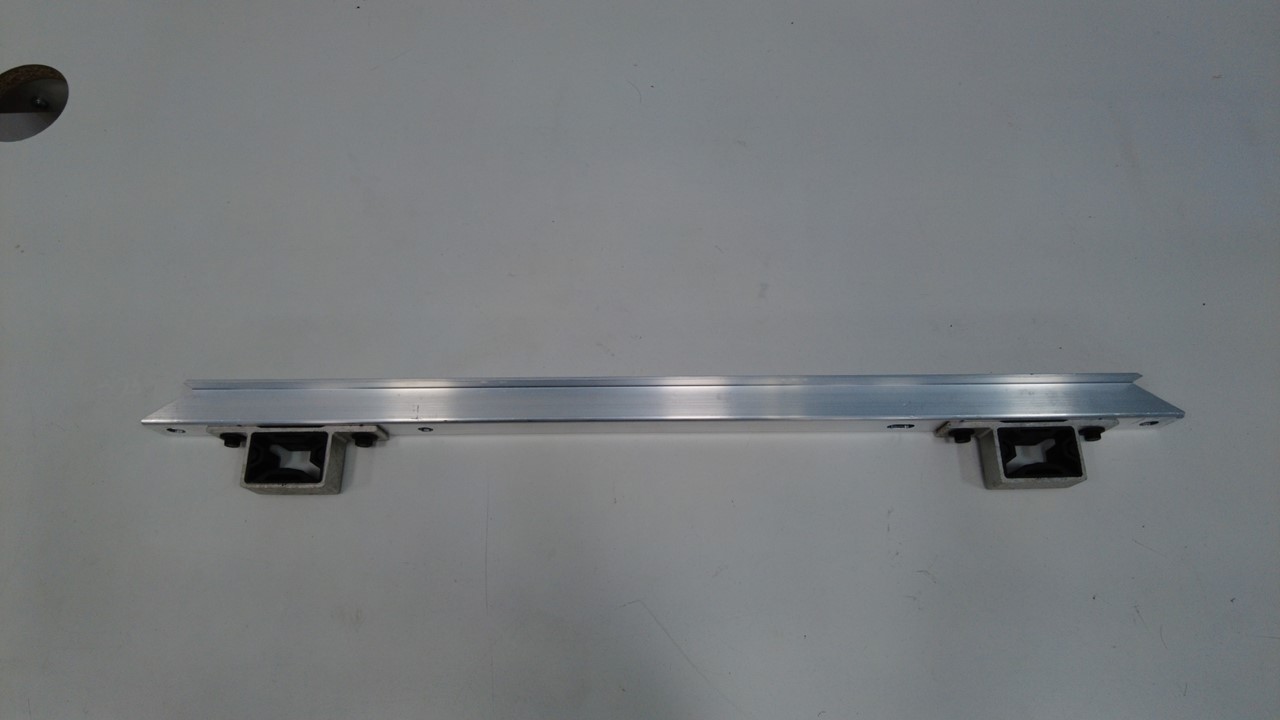

  1. 安装螺栓（4 个），将冷却风扇模块隔离支架固定到新的前备箱加固总成。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 10 毫米 12 角深套筒
    • 棘轮/扭矩扳手
  2. 将前备箱加固支架安装到风扇总成，然后安装线束夹。
  3. 安装用于固定前备箱加固支架的螺栓（2 个）。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 棘轮/扭矩扳手
    • 2 英寸加长件
    • 10 毫米套筒
  4. 安装前备箱储物单元。请参阅Underhood Storage Unit (Remove and Replace)。
