通风口 - 前 - 左侧（拆卸和更换）

校正代码 14053102 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-04-07: 在 Toolbox 中添加了暖通空调 (HVAC) 例行程序相关步骤。

扭矩规格

表 1. 扭矩规格： 通风口 - 前 - 左侧（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前通风口固定到仪表板支架的螺钉
2.3 Nm (1.7 lbs-ft)
  • 梅花 T20 套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆卸通风口饰件。请参阅饰件 - 通风口（拆卸和更换）。

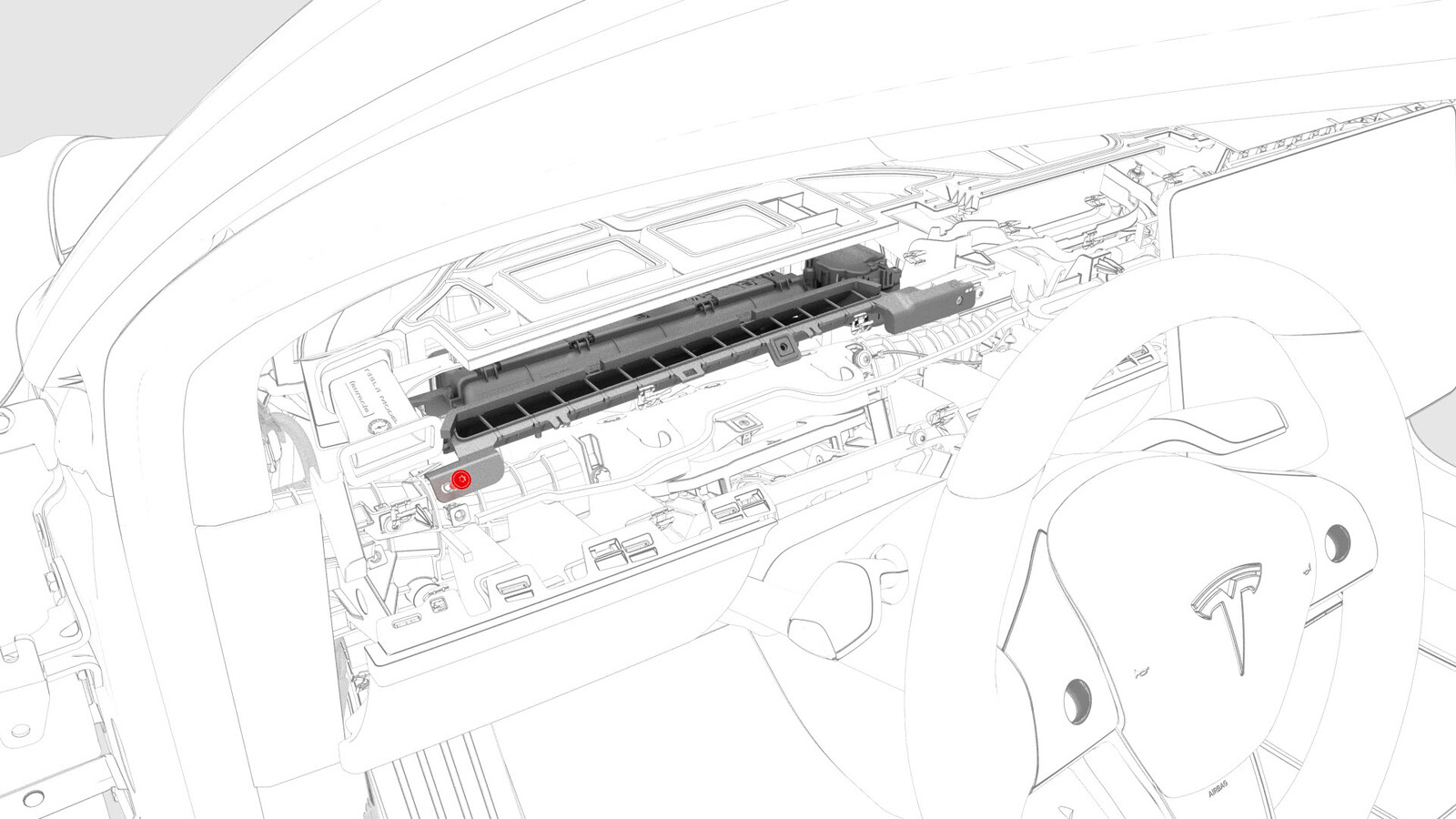

  2. 拆下将左前通风口固定到仪表板 (IP) 的螺钉。
    2.3 Nm (1.7 lbs-ft)
  3. 将左前通风口小心地从仪表板上松开，然后断开通风口电气连接器。
    警告
    将通风口从仪表板上拆下，请勿用力过猛。

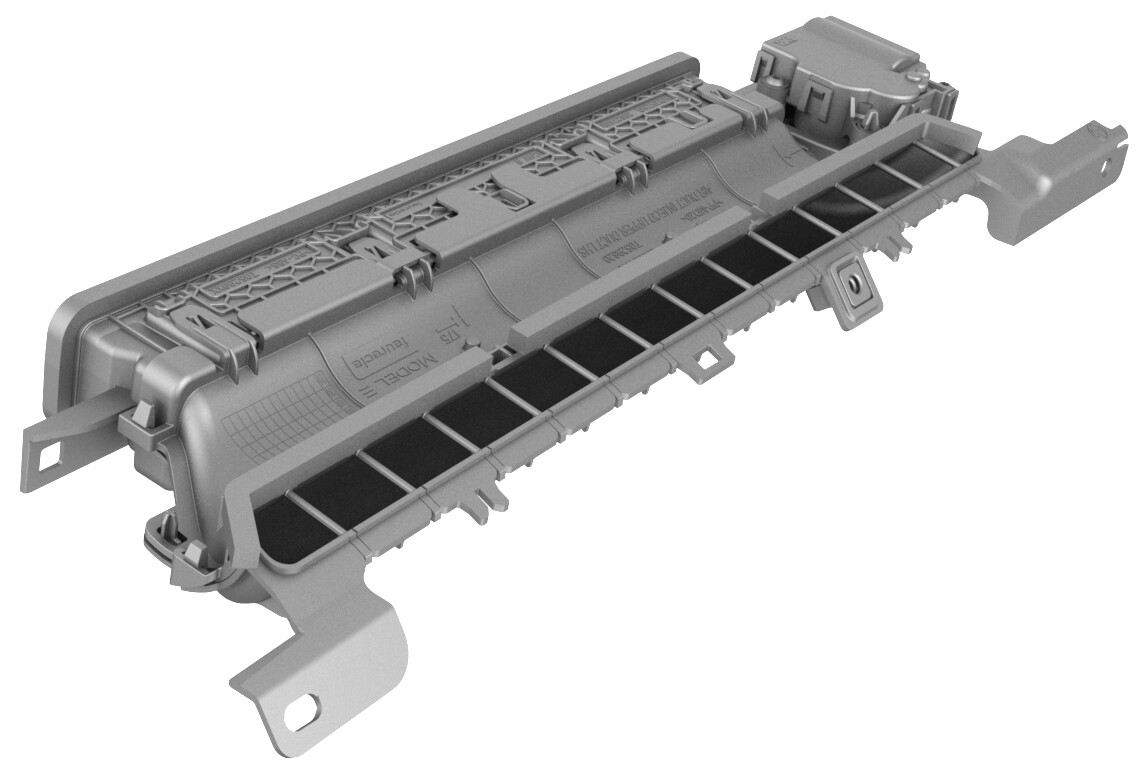

  4. 将左前通风口从车辆上拆下。

安装

  1. 将左前通风口放置在车辆上，然后连接通风口电气连接器。
  2. 小心地将左前通风口放置在仪表板上，然后安装将通风口固定到仪表板的螺钉。
    2.3 Nm (1.7 lbs-ft)
    警告

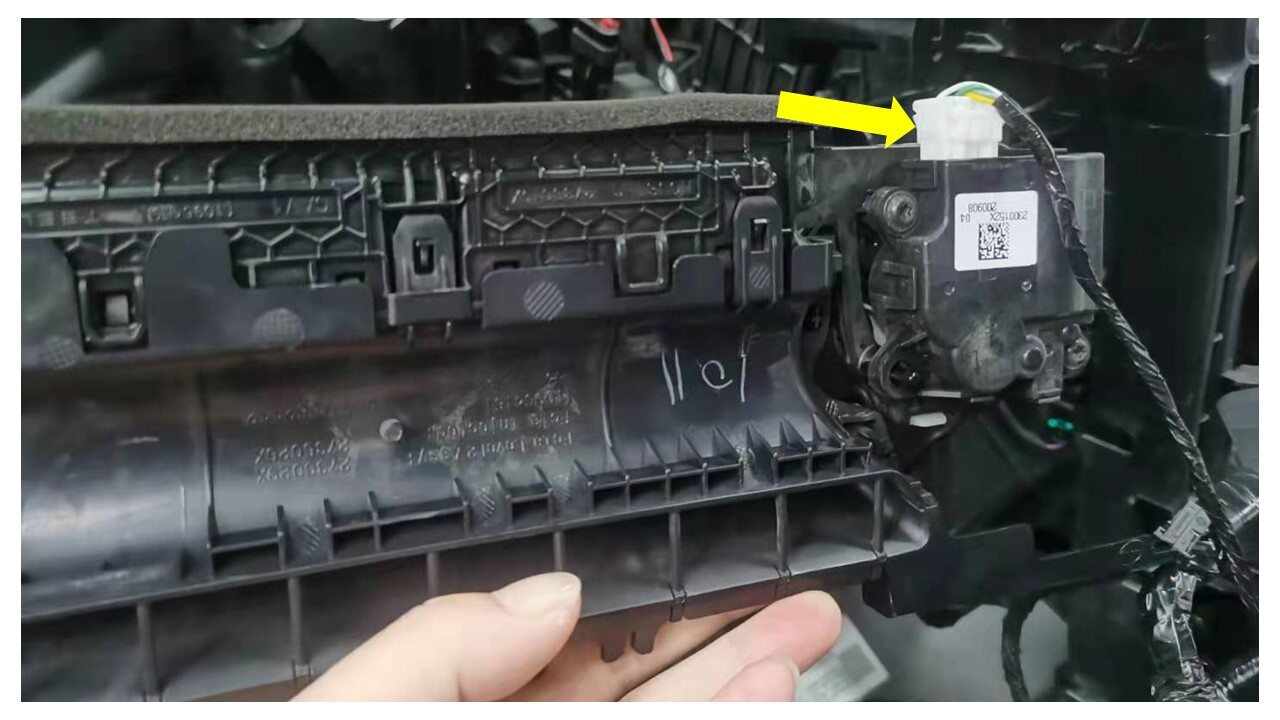

    如果车辆为左侧驾驶，那么请确保在安装左侧前通风口的腔体中取出泡沫块。
  3. 安装通风口饰件。请参阅饰件 - 通风口（拆卸和更换）。
  4. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox（连接和断开）。
  5. 运行 ODIN 例行程序 PROC_ICE_X_ENTER-SERVICE-MODE-PLUSvia Toolbox:(link)

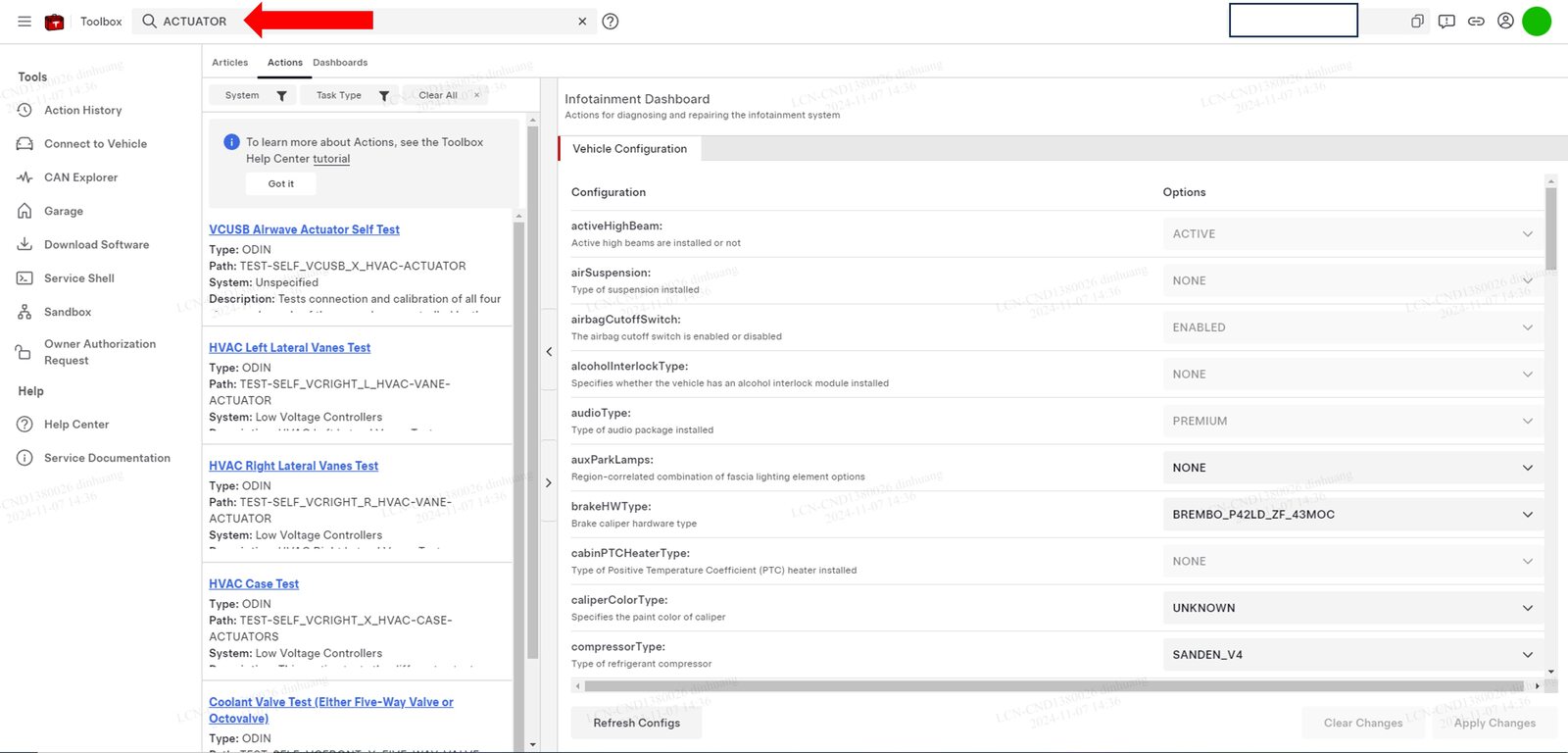

  6. 在 Toolbox 中，点击Actions选项卡，然后搜索 "Actuator"。
  7. 运行 ODIN 例行程序 TEST-SELF_VCRIGHT_X_HVAC-CASE-ACTUATORSvia Toolbox:(link)
  8. 运行 ODIN 例行程序 TEST-SELF_VCRIGHT_L_HVAC-VANE-ACTUATORvia Toolbox:(link)
  9. 通过装有 Toolbox 3 的笔记本电脑或车辆触摸屏禁用“维护模式”。请参阅维护模式。
