模块 - 车身控制器 - RH(左侧驾驶)(带加热泵款)(拆卸和更换)
校正代码
17152212 0.90 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2025-03-10: 更新了更换后例行程序。
- 2023 年 7 月 14 日:将程序更新至 M3 的最新 GSD 验证。
拆卸
- 打开前车门,降下车窗。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)。
- 断开 12V 电源。请参阅12V/低压电源(断开和连接)。
- 拆下仪表板左侧端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)。
- 拆下左侧气波端盖。请参阅端盖 - 气波 - LH(拆卸和更换)。
- 重复第4步和第5步,完成车辆右侧相关操作。
- 拆下仪表板主饰板。请参阅饰板 - 仪表板 - 主(拆卸和更换)。
- 拆下右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)。
- 拆下右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)。
- 拆下副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)。
- 拆下副驾位膝部气囊(如果配备)。请参阅气囊 - 膝部 - 副驾位(拆卸和更换)。
- 拆下手套箱。请参阅手套箱 - 有膝部气囊(不带加热泵款)(拆卸和更换)或手套箱 - 无膝部气囊(拆卸和更换)。
- 拆下右前脚垫。
- 拆下中控台右侧面板处地毯。请参阅侧板 - 中控台 - LH(拆卸和更换)。
- 松开将右前地毯固定到右侧 A 柱处车身的卡子(3 个)。
-
将右前地毯向后折叠。
注从右门槛处的夹子上松开座椅线束,使地毯能够进一步向后折叠。
-

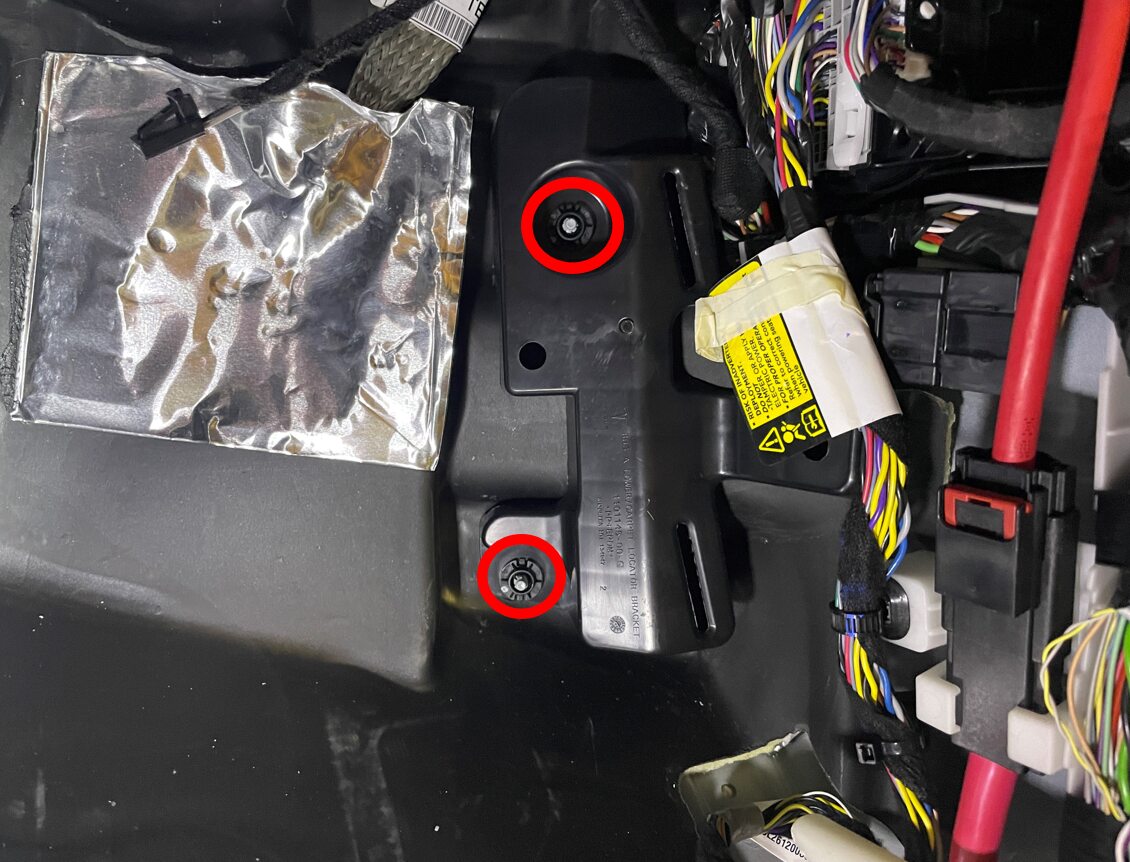

拆下固定右侧地毯定位器支架的螺母(2 个)。
注后期车辆可能会改用 2 个推拉式卡子。
- 松开连接器锁,然后将 J7 车门电气连接器从右侧车身控制器模块上断开。

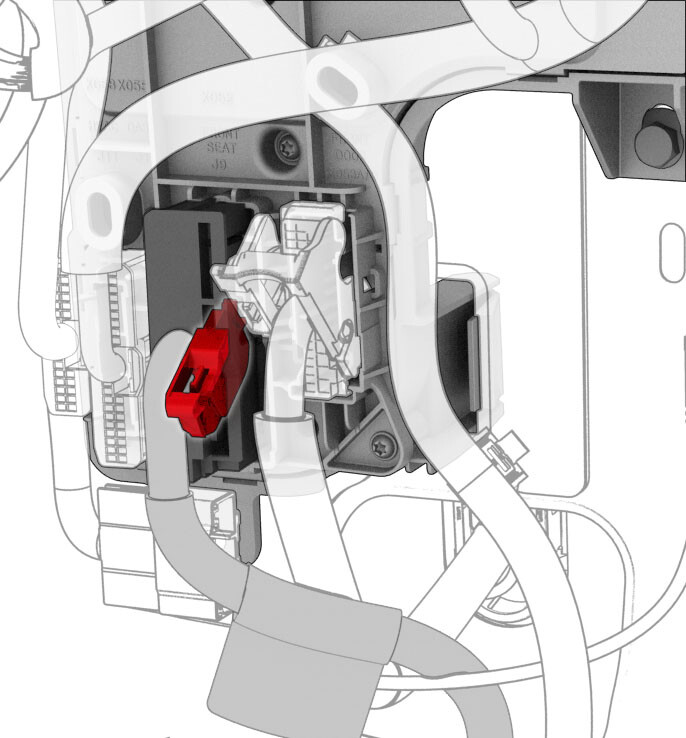

- 松开连接器锁,然后将 J9 副驾位座椅电气连接器从右侧车身控制器模块上断开。

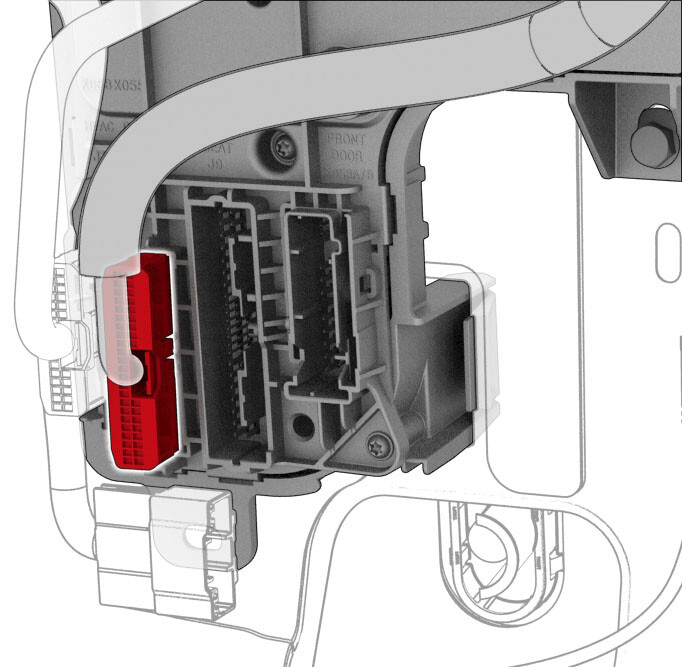

- 将 J10 仪表板电气连接器从右侧车身控制器模块上断开。

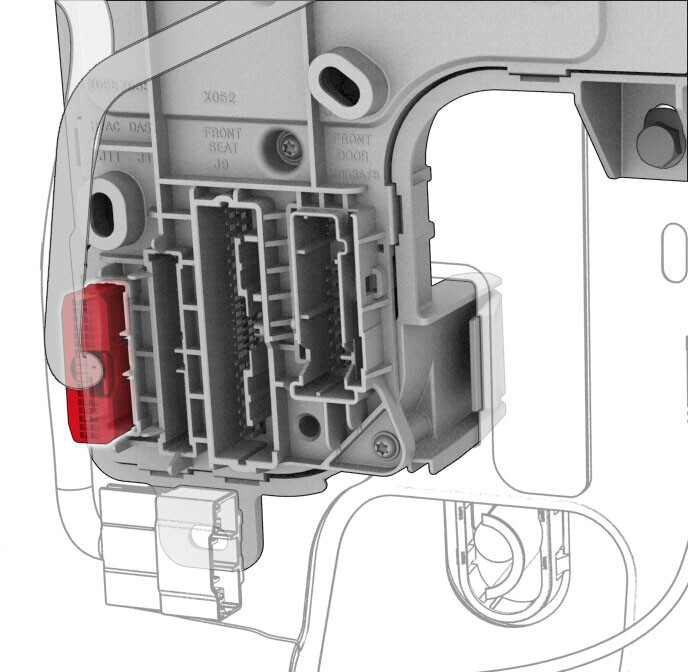

- 将 J11 HVAC 电气连接器从右侧车身控制器模块上断开。

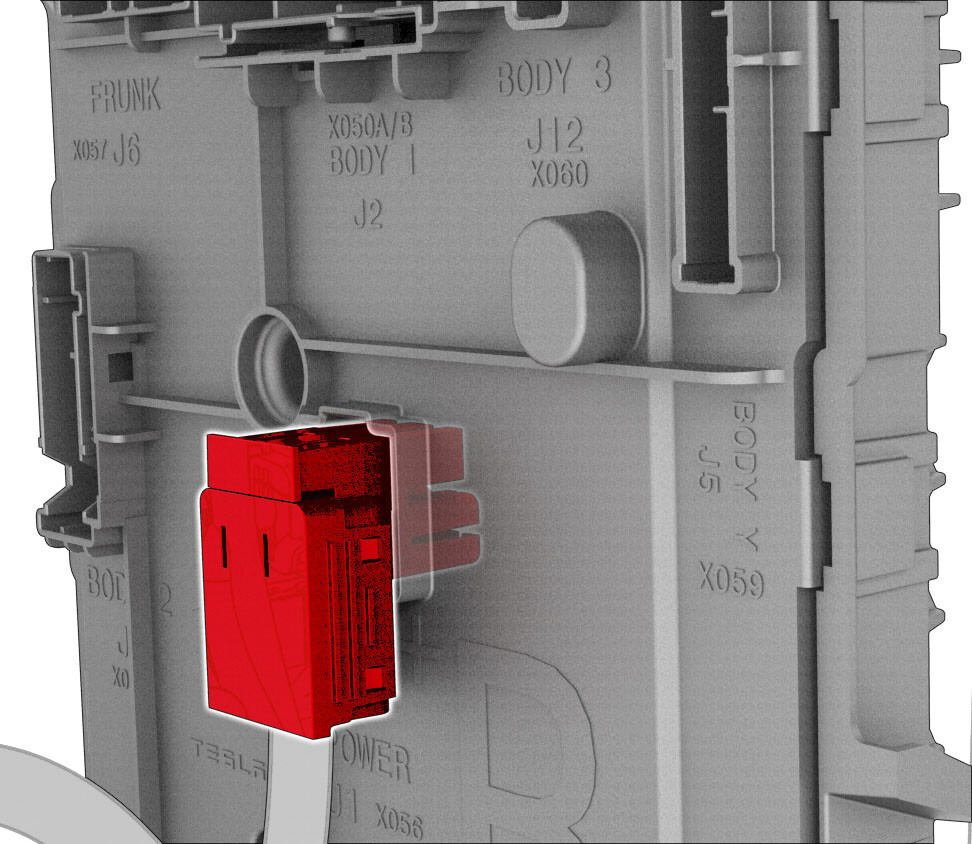

- 松开连接器锁,然后将 J1 电源电气连接器从右侧车身控制器模块上断开。

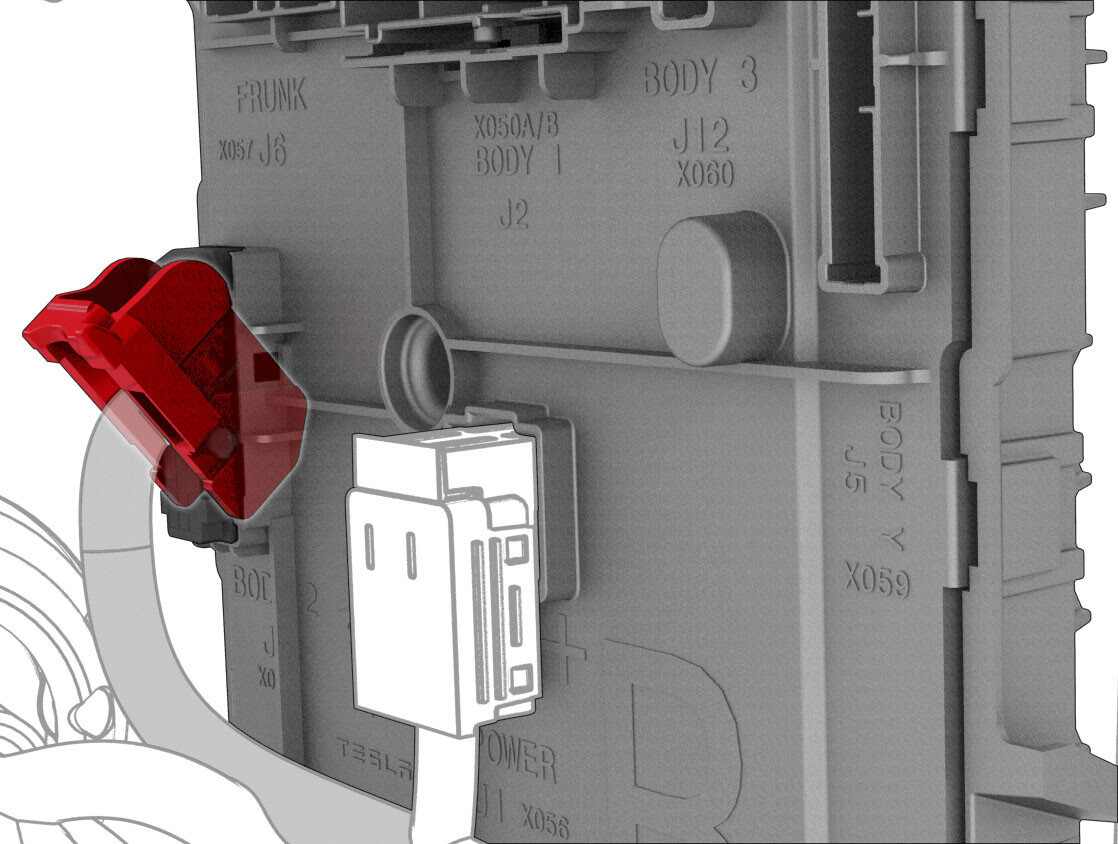

- 松开连接器锁,然后将 J4 车身电气连接器从右侧车身控制器模块上断开。

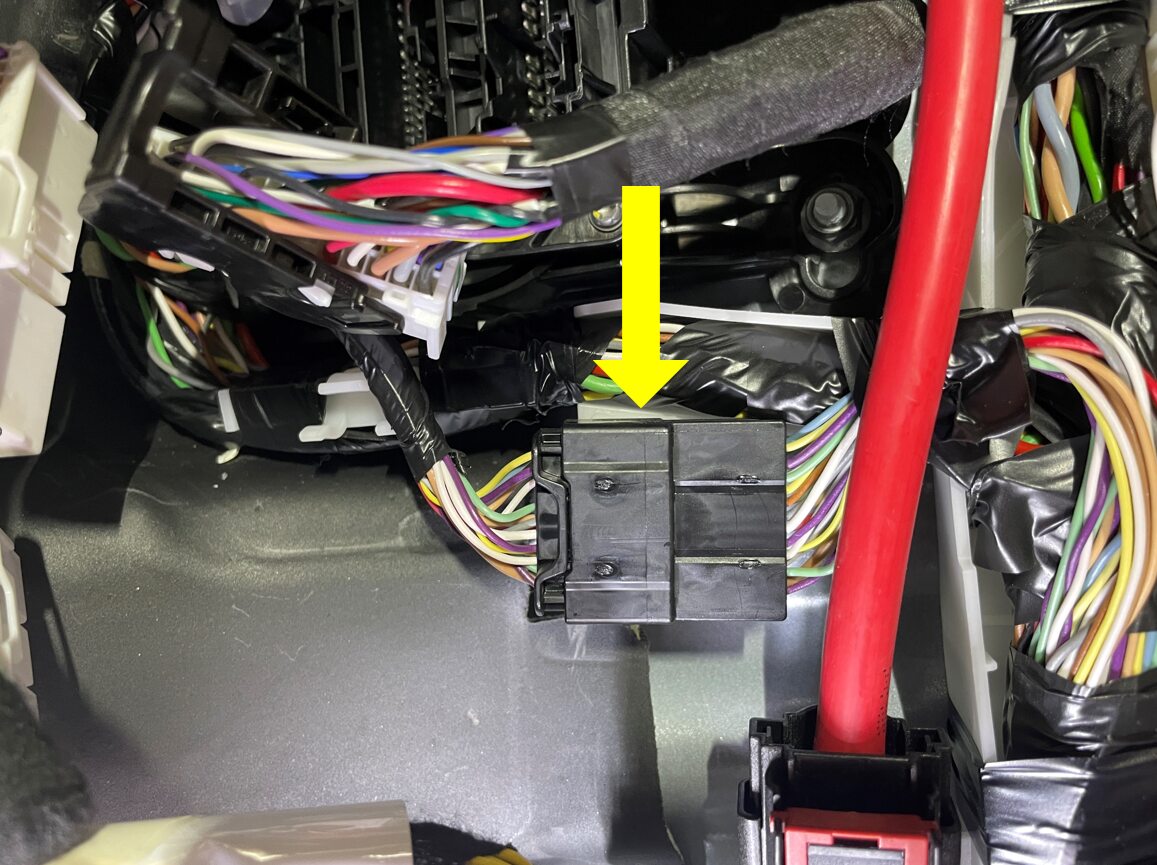

- 断开右侧车身线束连接器。

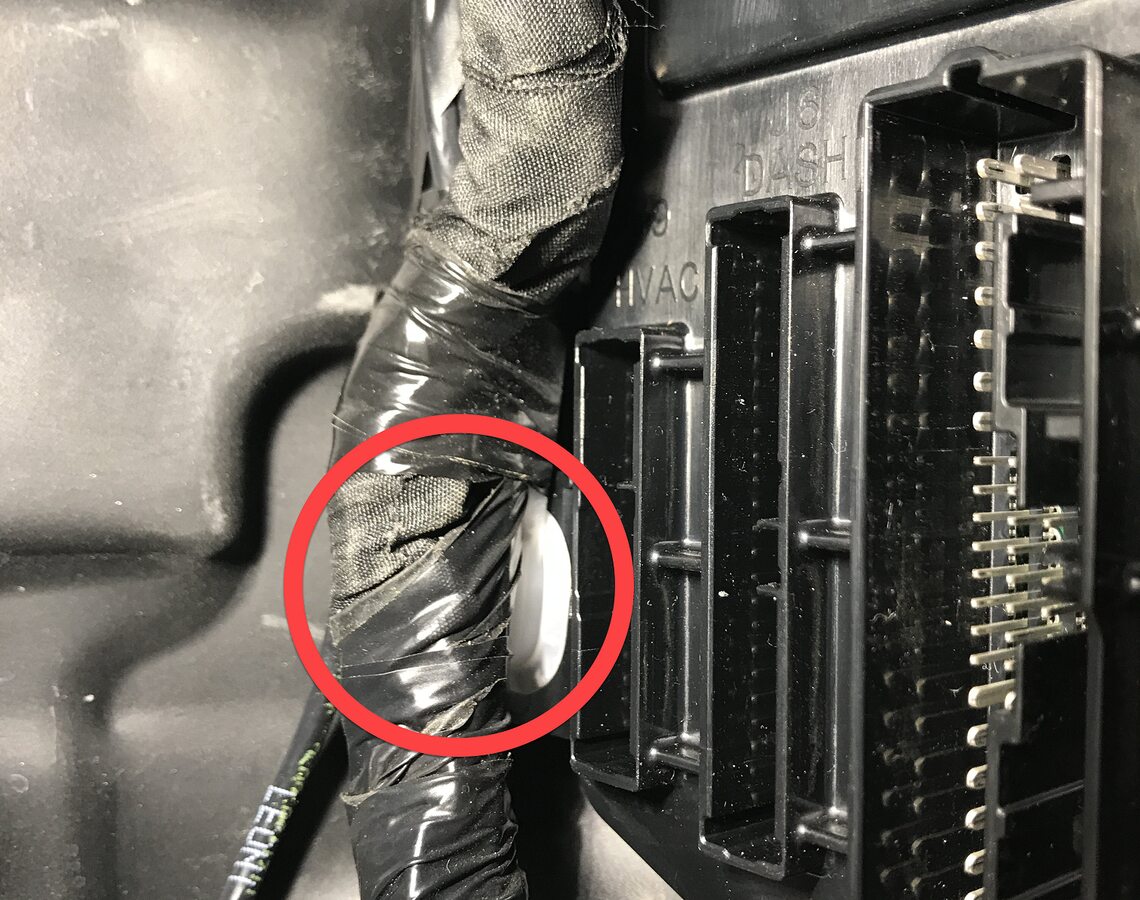

- 松开仪表板支架下方的线束夹。
- 将 J6 前备箱储物单元电气连接器从右侧车身控制器模块上断开。
- 松开连接器锁,然后将 J2 车身电气连接器从右侧车身控制器模块上断开。

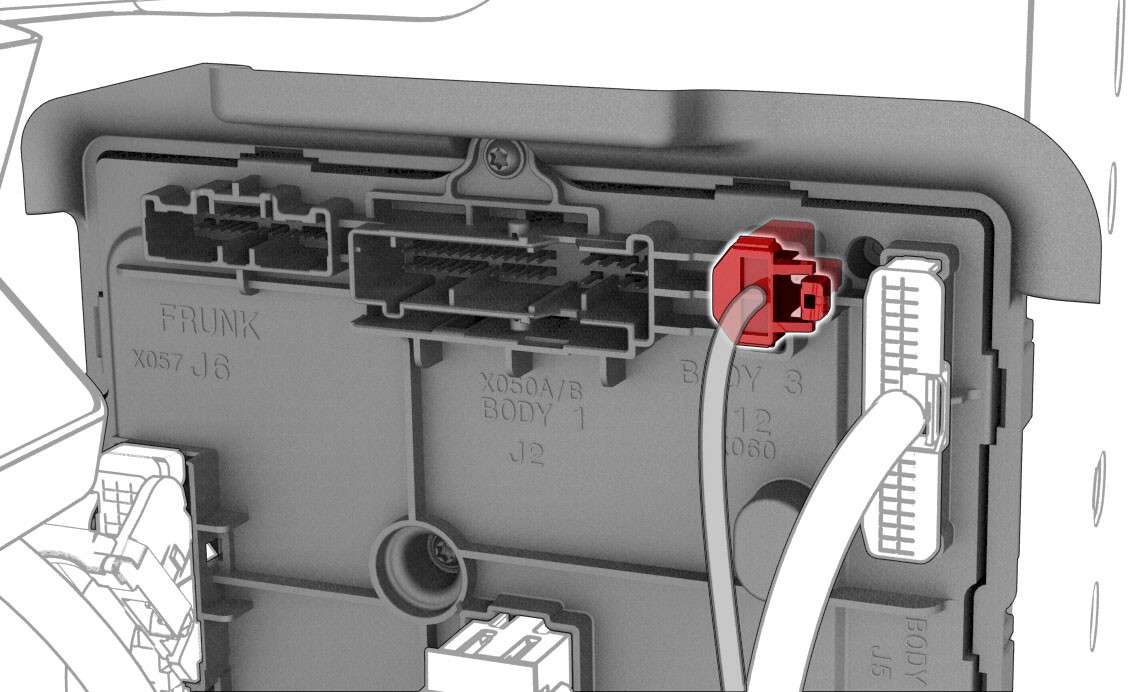

- 将 J12 车身电气连接器从右侧车身控制器模块上断开。

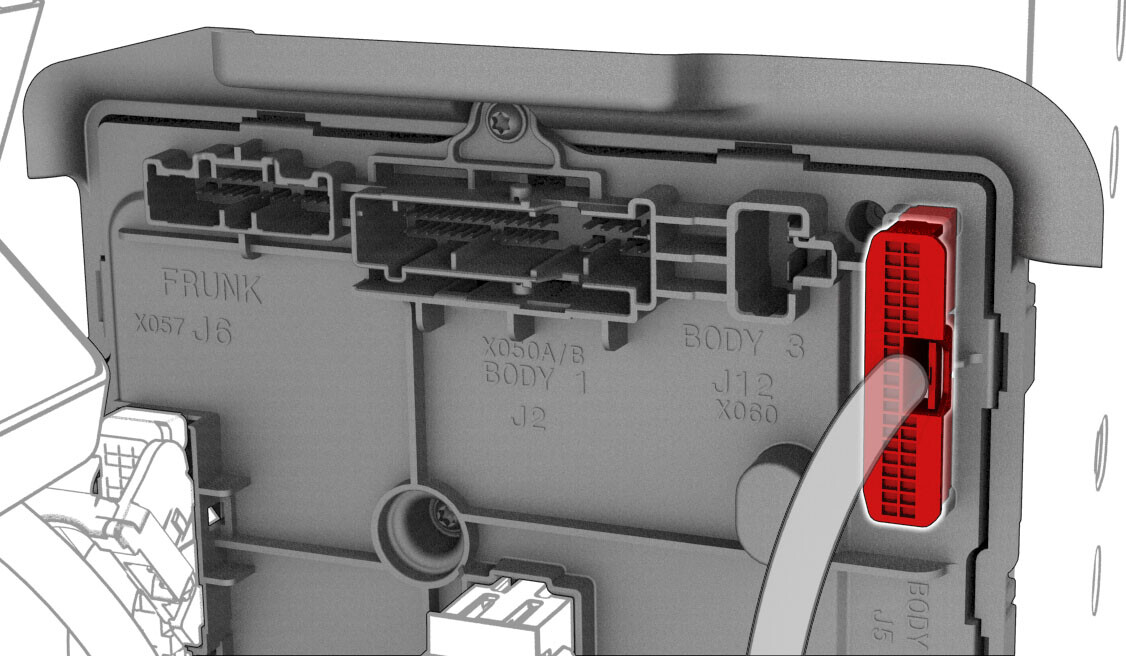

- 将 J5 车身电气连接器从右侧车身控制器模块上断开。

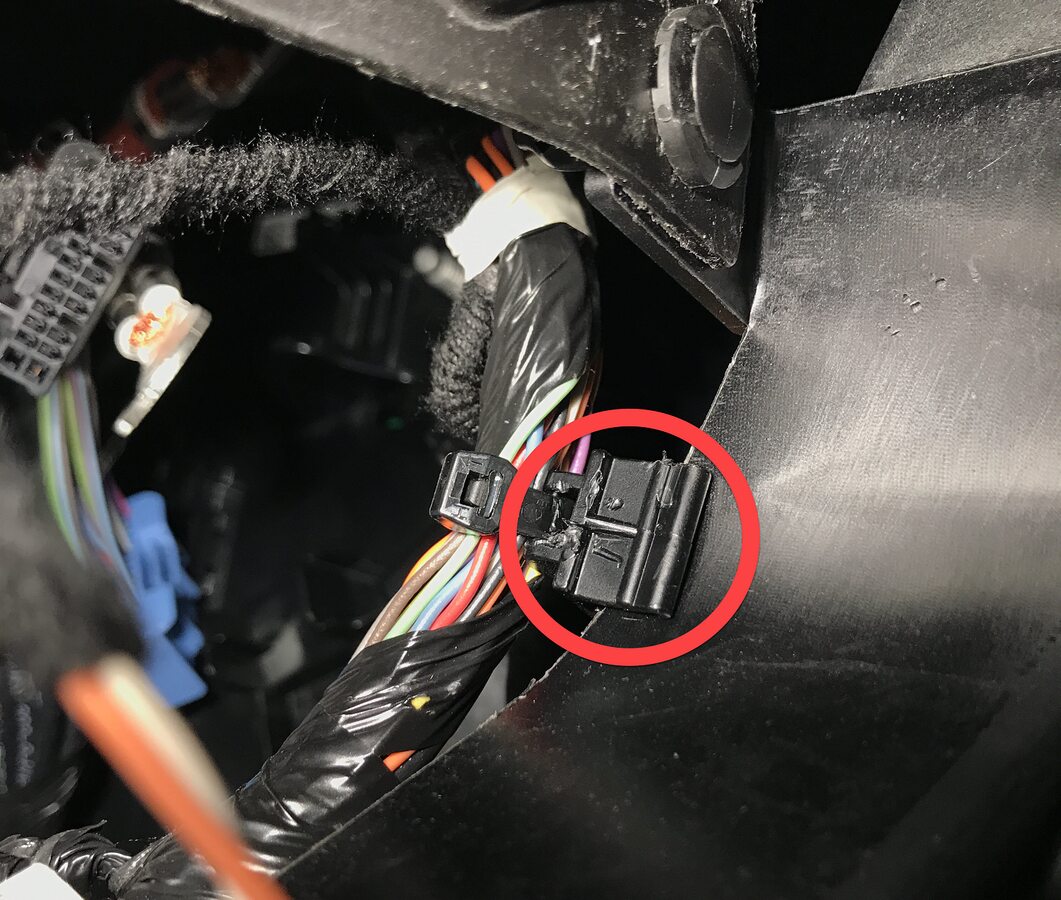

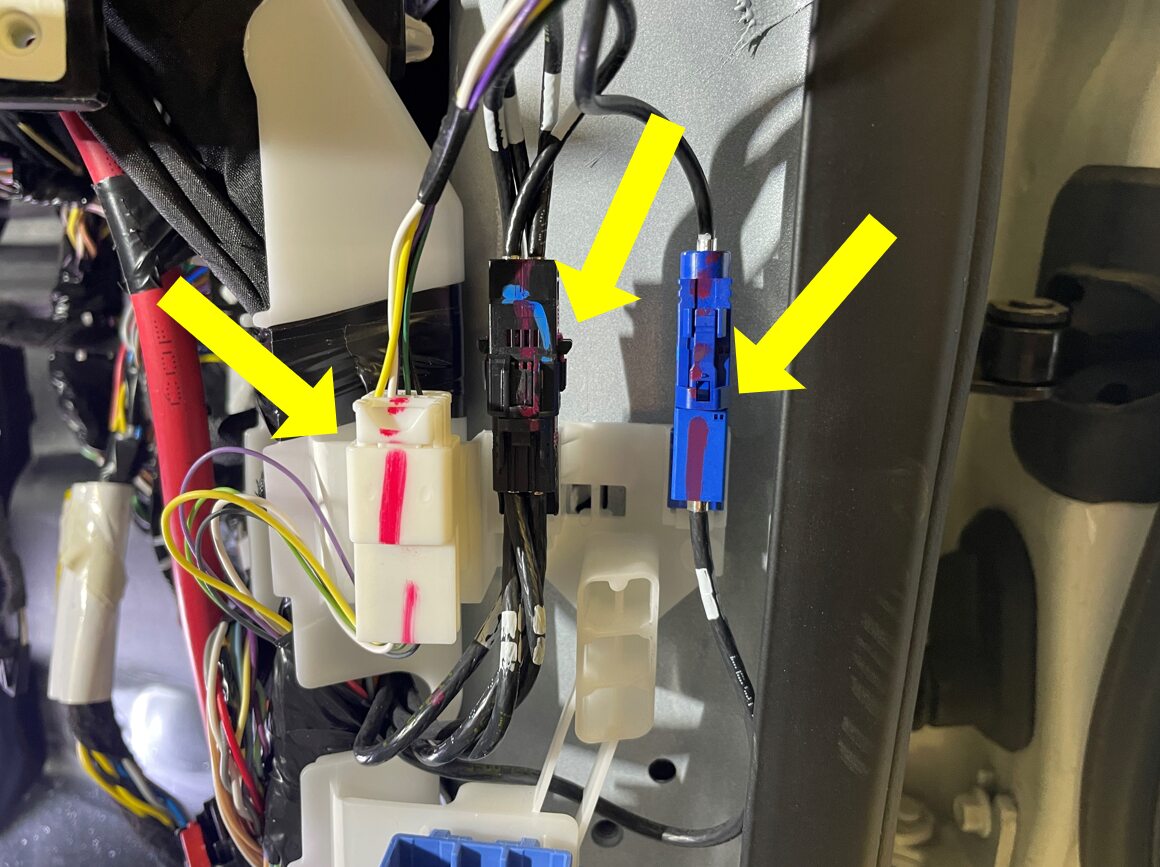

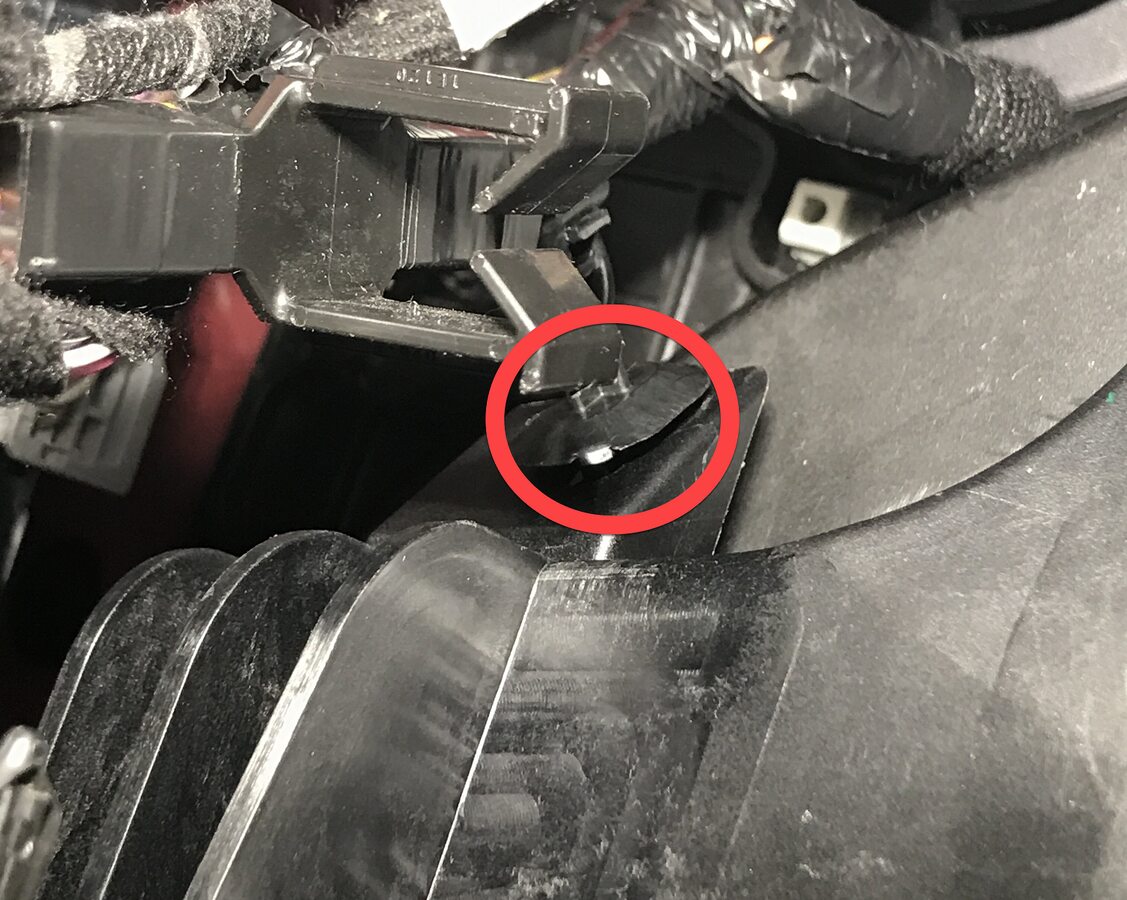

- 断开连接器与右侧 A 柱下部区域线束夹的连接。

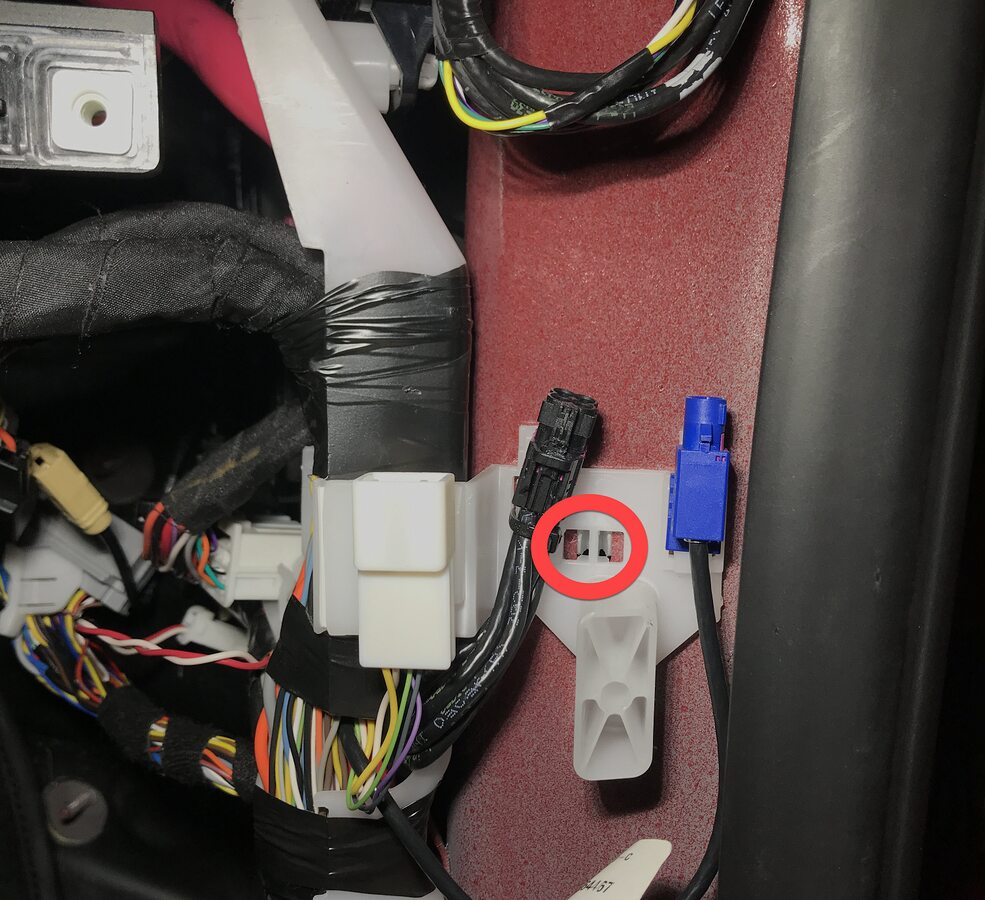

- 将右侧车身线束夹从 A 柱下部区域拆下。

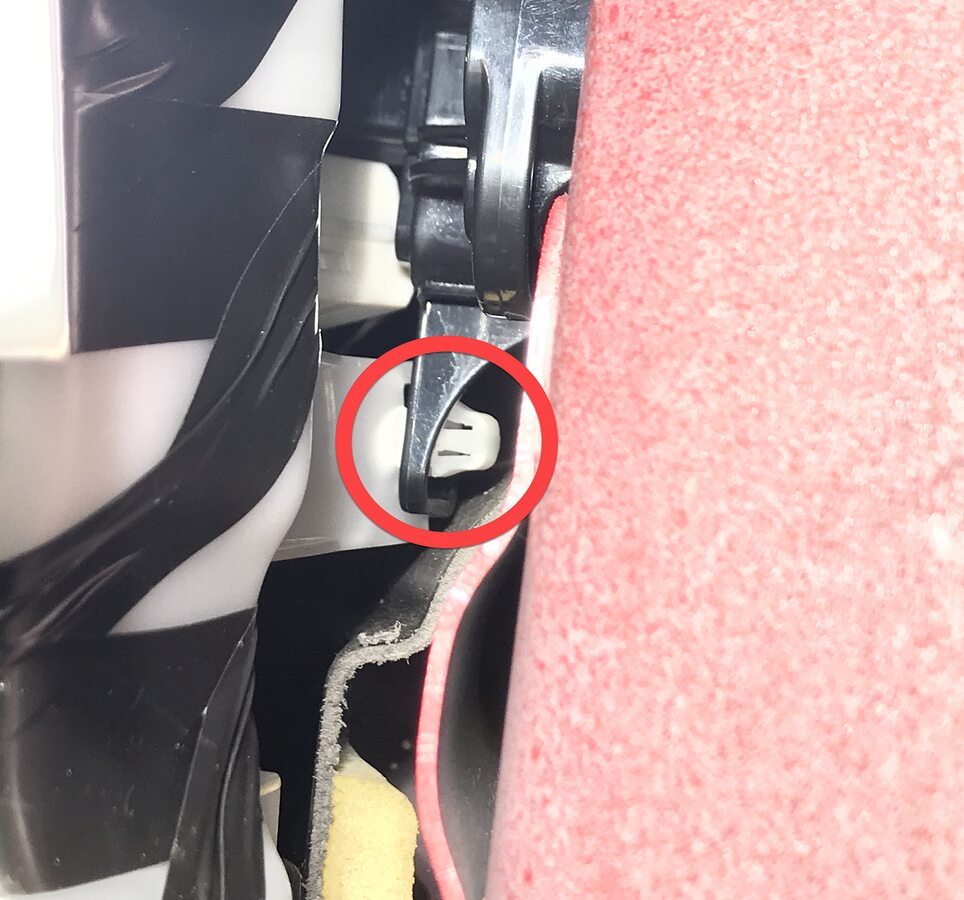

- 将右侧车身线束夹从右侧车身控制器模块上拆下。
- 将右侧车身线束从右侧车身控制器模块中移出。
-

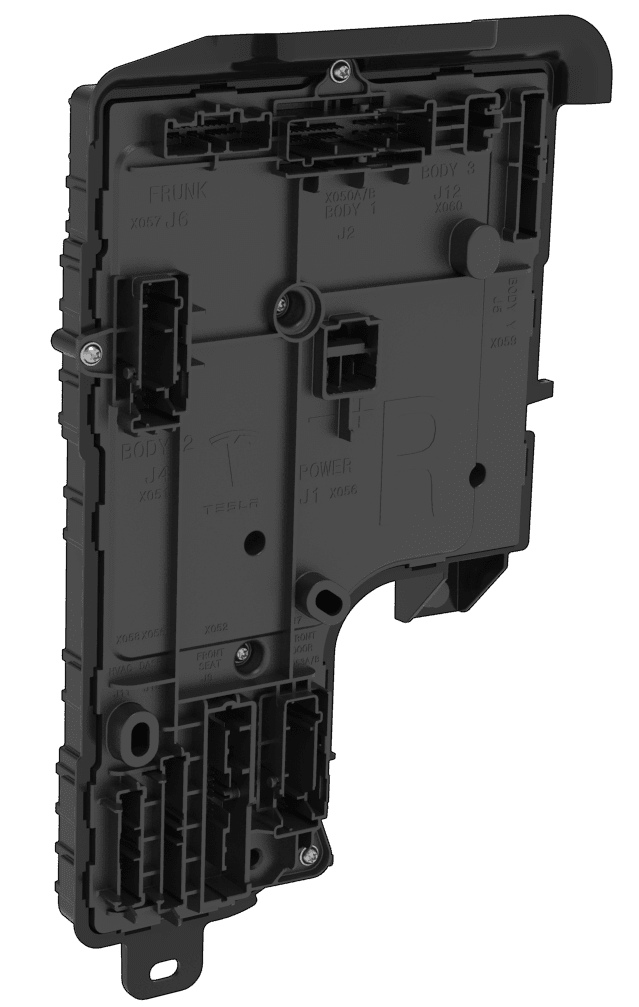

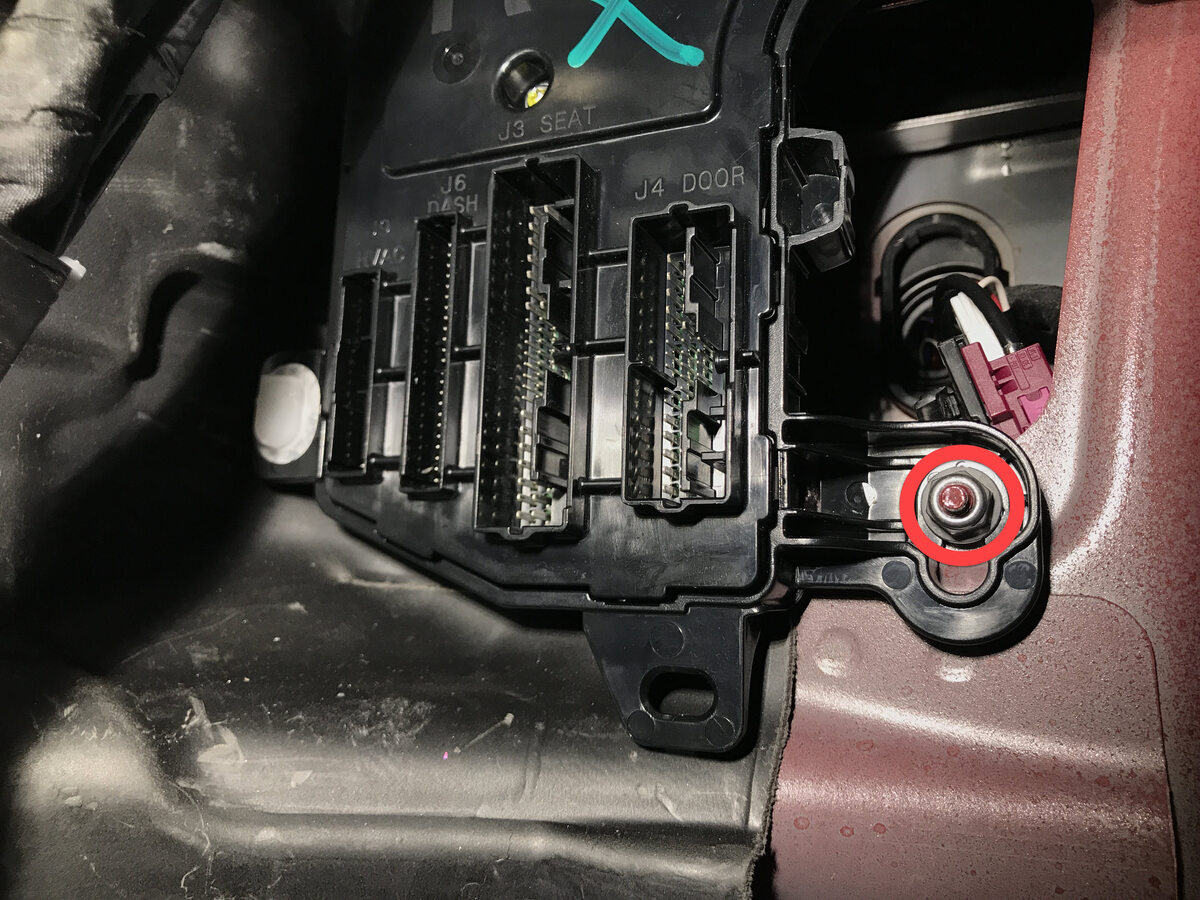

拆下并弃用将右侧车身控制器模块固定到车辆的自锁螺母。
注推荐使用以下工具:

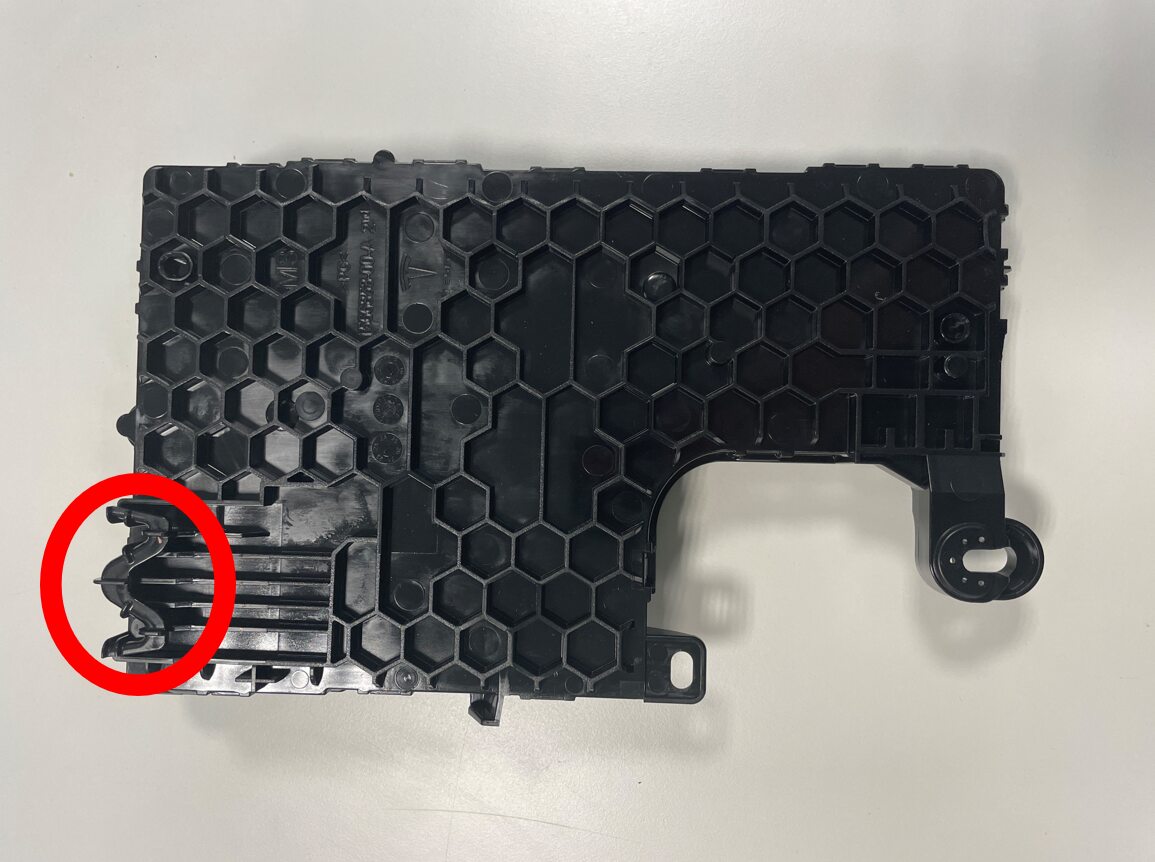

- 向上滑动右侧车身控制器模块,以松开 W 型夹,从仪表板下方移出右侧车身控制器模块,然后从将右侧车身控制器模块车辆上拆下。
安装

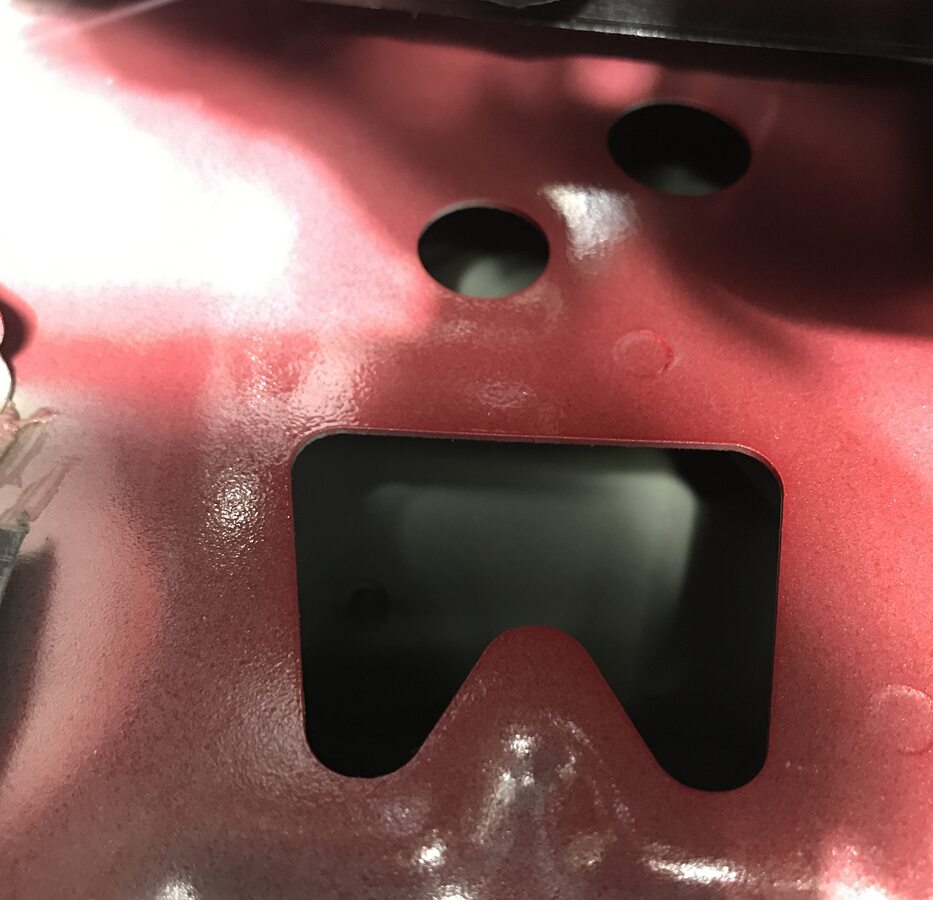

- 将右侧车身控制器模块移入仪表板支架下方的适当位置,将 W 型夹与车身切口对齐,然后向下滑动右侧车身控制器模块以对其进行固定。
-
安装将右侧车身控制器模块固定到车辆的新自锁螺母(扭矩为 6 Nm)。
注推荐使用以下工具:
- 将右侧车身线束移向右侧车身控制器模块。
- 将右侧车身线束夹安装到右侧车身控制器模块上。
- 将右侧车身线束夹安装到右侧 A 柱下部区域。
- 连接右侧 A 柱下部区域线束夹处的连接器。
- 将 J5 车身电气连接器连接到右侧车身控制器模块。
- 将 J12 车身电气连接器连接到右侧车身控制器模块。
- 将 J2 车身电气连接器连接到右侧车身控制器模块:使连接器完全就位,然后接合连接器锁。
- 将 J6 前备箱储物单元电气连接器连接到右侧车身控制器模块。
- 将 J1 电源电气连接器连接到右侧车身控制器模块。
- 将 J4 车身电气连接器连接到右侧车身控制器模块。
- 连接右侧车身线束连接器。
- 将 J11 HVAC 电气连接器连接到右侧车身控制器模块。
- 将 J10 仪表板电气连接器连接到右侧车身控制器模块。
- 将 J9 副驾位座椅电气连接器连接到右侧车身控制器模块。
- 将 J7 车门电气连接器连接到右侧车身控制器模块。
- 安装仪表板支架下方的线束夹。
-
安装固定右侧地毯定位器支架的螺母(2 个)(扭矩为 2.5 Nm)。
注后期车辆可能会使用推拉式卡子而不是螺母。
- 展开右前地毯,然后将线束重新安装到右门槛处的夹子中。
- 安装将右前地毯固定到车身的卡子(3 个)。
- 安装中控台右侧面板处地毯。请参阅侧板 - 中控台 - LH(拆卸和更换)。
- 安装右前脚垫。
- 安装手套箱。请参阅手套箱 - 有膝部气囊(不带加热泵款)(拆卸和更换)或手套箱 - 无膝部气囊(拆卸和更换)。
- 安装副驾位膝部气囊(如果配备)。请参阅气囊 - 膝部 - 副驾位(拆卸和更换)。
- 安装副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)。
- 安装右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)。
- 安装右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)。
- 安装仪表板主饰板。请参阅饰板 - 仪表板 - 主(拆卸和更换)。
- 安装右侧气波端盖。请参阅端盖 - 气波 - LH(拆卸和更换)。
- 安装仪表板右侧端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)。
- 重复第30步和第31步,完成车辆左侧相关操作。
- 连接 12V/低压电源。请参阅12V/低压电源(断开和连接)。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)。
-
通过“维护模式”或 Toolbox 执行以下例行程序(请参阅0005 - 维护模式):
UPDATE_CAN-REDEPLOYvia Toolbox: (link)via Service Mode Plus:
- Drive Inverter Replacement ➜ Drive Inverter DIRE1L Replacement ➜ CAN Redeploy
- Drive Inverter Replacement ➜ Drive Inverter DIRE1R Replacement ➜ CAN Redeploy
- Drive Inverter Replacement ➜ Drive Inverter DIRE2 Replacement ➜ CAN Redeploy
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ CAN Redeploy
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ CAN Redeploy
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ CAN Redeploy
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ CAN Redeploy
- Drive Unit ➜ Front Drive Unit Replacement ➜ CAN Redeploy
- Drive Unit ➜ Rear Drive Unit Replacement ➜ CAN Redeploy
- 固件重新部署完成后,请确认中央显示器上是否显示发行说明。
- 在驾驶位座椅就座,关闭左前车门。
-
通过“维护模式”或 Toolbox 执行以下例行程序(请参阅0005 - 维护模式):
PROC_VCRIGHT_X_POST-REPLACEMENT-PROCEDUREvia Toolbox: (link)via Service Mode Plus: LowVoltage ➜ VCRIGHT Post Replacement ➜ VCRIGHT Post Replacement Procedure
注在校准过程中,保持副驾位座椅无任何物体。
- 关闭前车门,升起车窗。
