Module - Restraint Control (Non-Heat Pump) ((拆卸和安装))

校正代码 20015001 0.43 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-02-04: 发布了新的程序。
警告
Make sure 12V/LV power has been disconnected for at least 1 minute before disconnecting the electrical harness from Supplementary Restraint System (SRS) components, such as Restraint Control Module, sensors, airbags, etc. Disconnect the 12V/LV battery and the First Responder Loop. Failure to do so can result in unintended safety system behaviors. For more information on SRS precautions, see 气囊和辅助约束系统 (SRS) 预防措施.
警告
Supplementary Restraint System (SRS) components can be hazardous if not handled properly. For more information on SRS precautions, see 气囊和辅助约束系统 (SRS) 预防措施.
警告
While performing any Supplementary Restraint System (SRS) related repairs, it is important to disconnect 12V/LV power, by disconnecting the 12V/LV battery and the First Responder Loop. If the vehicle’s 12V/LV power is NOT disconnected and the Restraint Control Module is removed or disturbed, this can result in the deployment of the vehicle’s airbags.

拆卸

  1. Enable Service Mode Plus. See 维护模式增强版

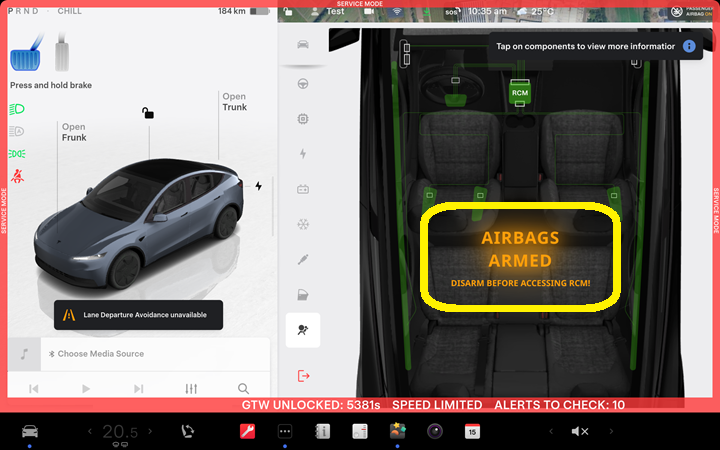

  2. On the touchscreen, touch Service Mode > Safety & Restraints > Airbags > RCM > Disarm RCM, touch Run, and allow the routine to complete.
    注
    Make sure that airbags are disarmed after the routine has completed.

    Model Y shown, other models similar

  3. 拆卸中控台。请参阅 中控台（拆卸和安装）。
  4. 断开 12V 电源/低压电源请参阅 12V/低压电源（断开和连接）。
    警告
    确保已断开低压电源，然后再继续进行下一步。
  5. 松开锁片，然后断开约束控制系统模块上的电气线束。
  6. 拆下并弃用将约束控制模块固定到车身的螺母 (x3)，然后从车上拆下该模块。
    注
    推荐使用以下工具
    • 10 毫米套筒扳手

安装

  1. 将约束控制模块安装到车身上，然后安装新的螺母 （3 个），将模块固定到车身。
    8 Nm (5.9 lbs-ft)
    注
    推荐使用以下工具
    • 10 毫米套筒扳手
  2. 将电气线束与安全辅助系统控制模块连接器相连。
  3. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  4. 安装中控台。请参阅 中控台（拆卸和安装）。
  5. 安装中控台 LH 和 RH 板毡毯。请参阅 侧板 - 中控台 - 左侧（拆卸和更换）。
  6. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  7. Enable Service Mode Plus. See 维护模式增强版
  8. On the touchscreen, touch Service Mode > Safety & Restraints > Airbags > RCM > Re-arm RCM, touch Run, and allow the routine to complete.
    注
    Make sure the airbags are armed after the routine has completed.
  9. Exit Service Mode Plus. See 维护模式增强版
