支架 - 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换） ((拆卸和更换))

校正代码 13070012 0.18 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

注
部分车辆上并未配备该零件，具体取决于车辆制造地点。如果是配备了钻石盖板的车辆，请参阅钻石盖板 - 座椅侧 - 第一排 - LH（拆卸和更换）。

拆卸

  1. 拆卸驾驶位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
    注
    拆卸过程中，执行部分步骤时需要格外小心。请观看动画以获取详细指导。

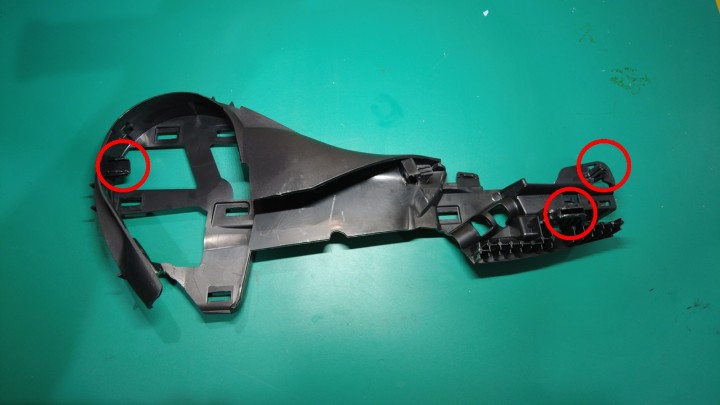

  2. 拆下驾驶位座椅外侧护板支架卡子（2 个）。

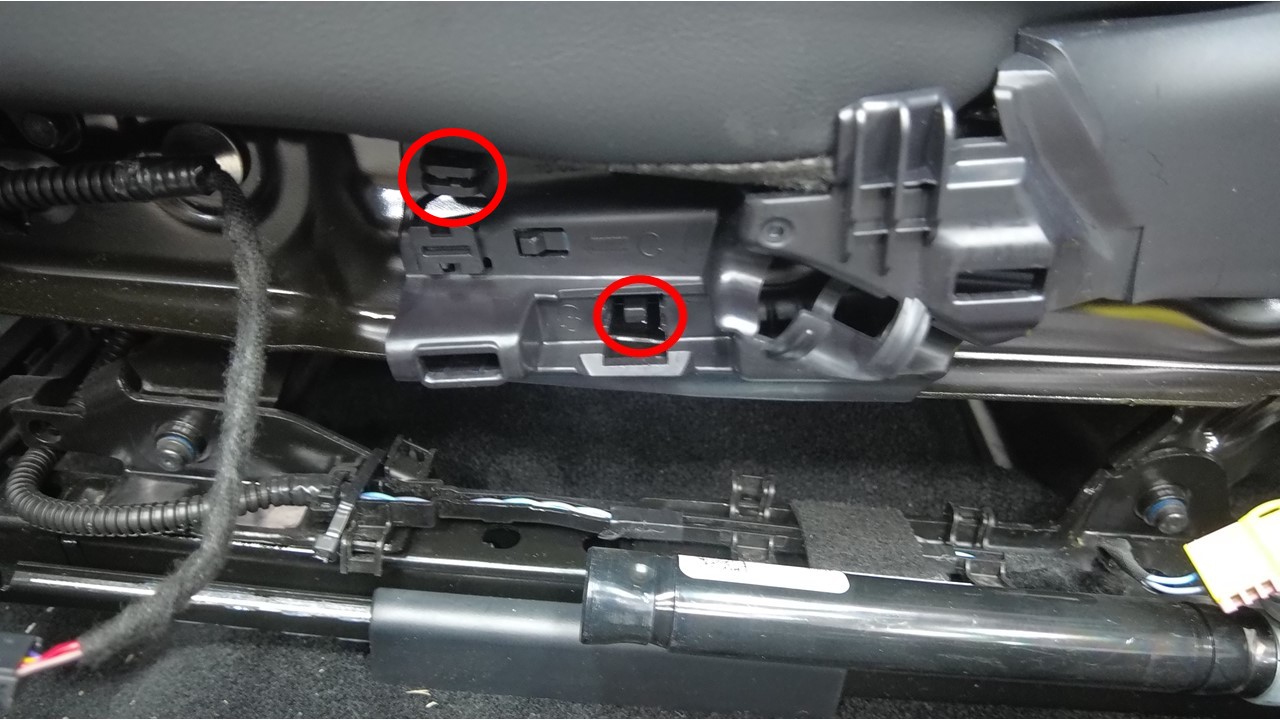

  3. 拆下用于固定驾驶位座椅外侧护板支架的卡子。
    注

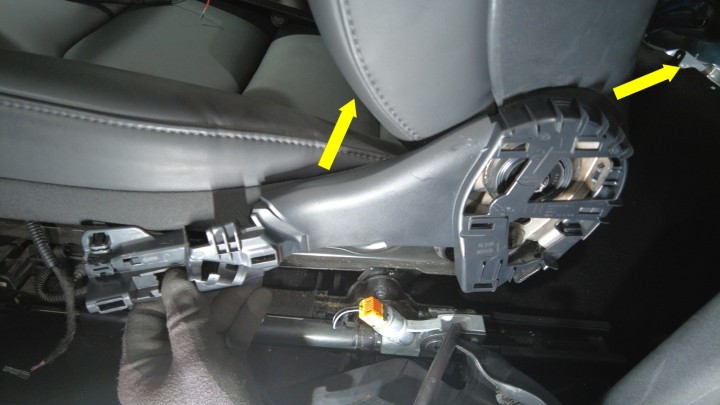

    向后松开定位卡子（2 个）。然后向上提起并向后拉动，以松开其余三个卡子。

安装

  1. 安装用于固定驾驶位座椅外侧护板支架的卡子。
    注
    从上到下对齐两个后部卡子，然后向前推动，确保卡子完全就位。然后安装其余卡子（3 个）。

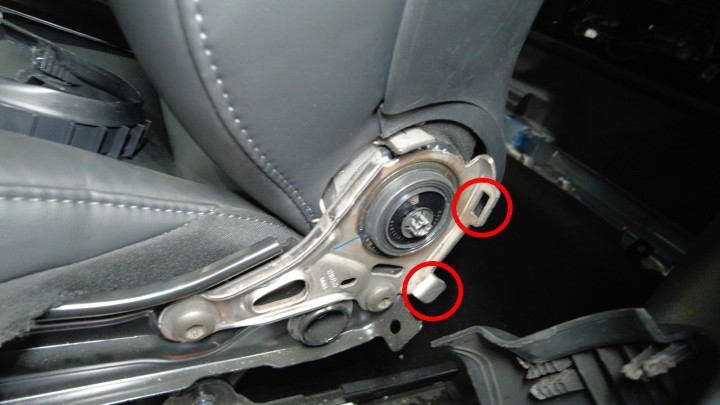

  2. 安装驾驶位座椅外侧护板支架卡子（2 个）。
    注
    向内推入卡子。
  3. 安装驾驶位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
