饰板 - 前（拆卸和更换）

校正代码 10011002 0.78 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

校正代码和 FRT
  • 10011002， 0.78

拆卸

  1. 拆下前车牌架。请参阅 支架 - 牌照 - 前（拆卸和更换）。
  2. 拆下前保险杠饰板请参阅 饰板 - 前（拆卸和安装）。
  3. 断开电气线束与 RH 前转向灯/雾灯连接器的连接。

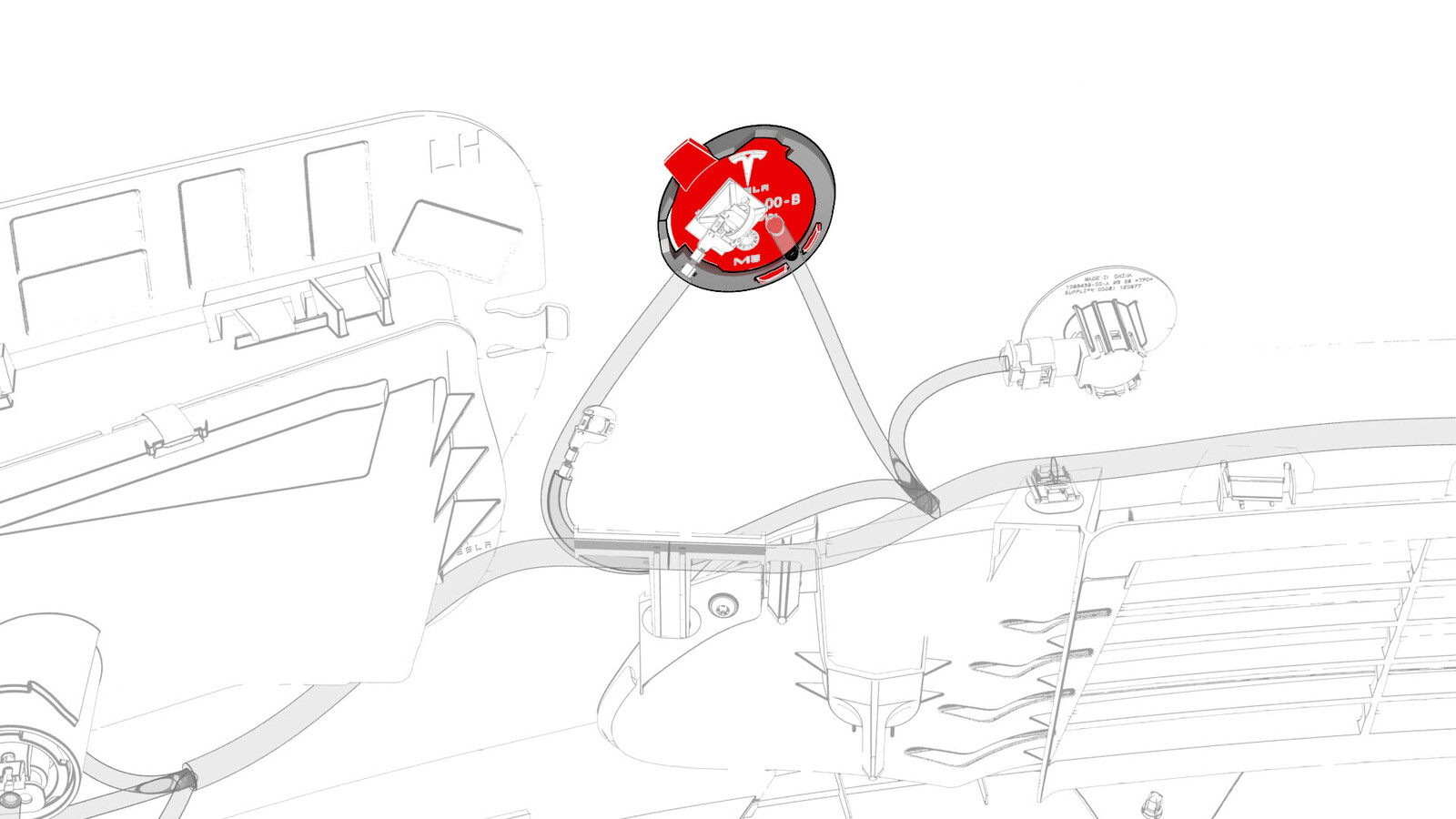

  4. 松开将电气线束固定到前转向灯/雾灯的夹子。

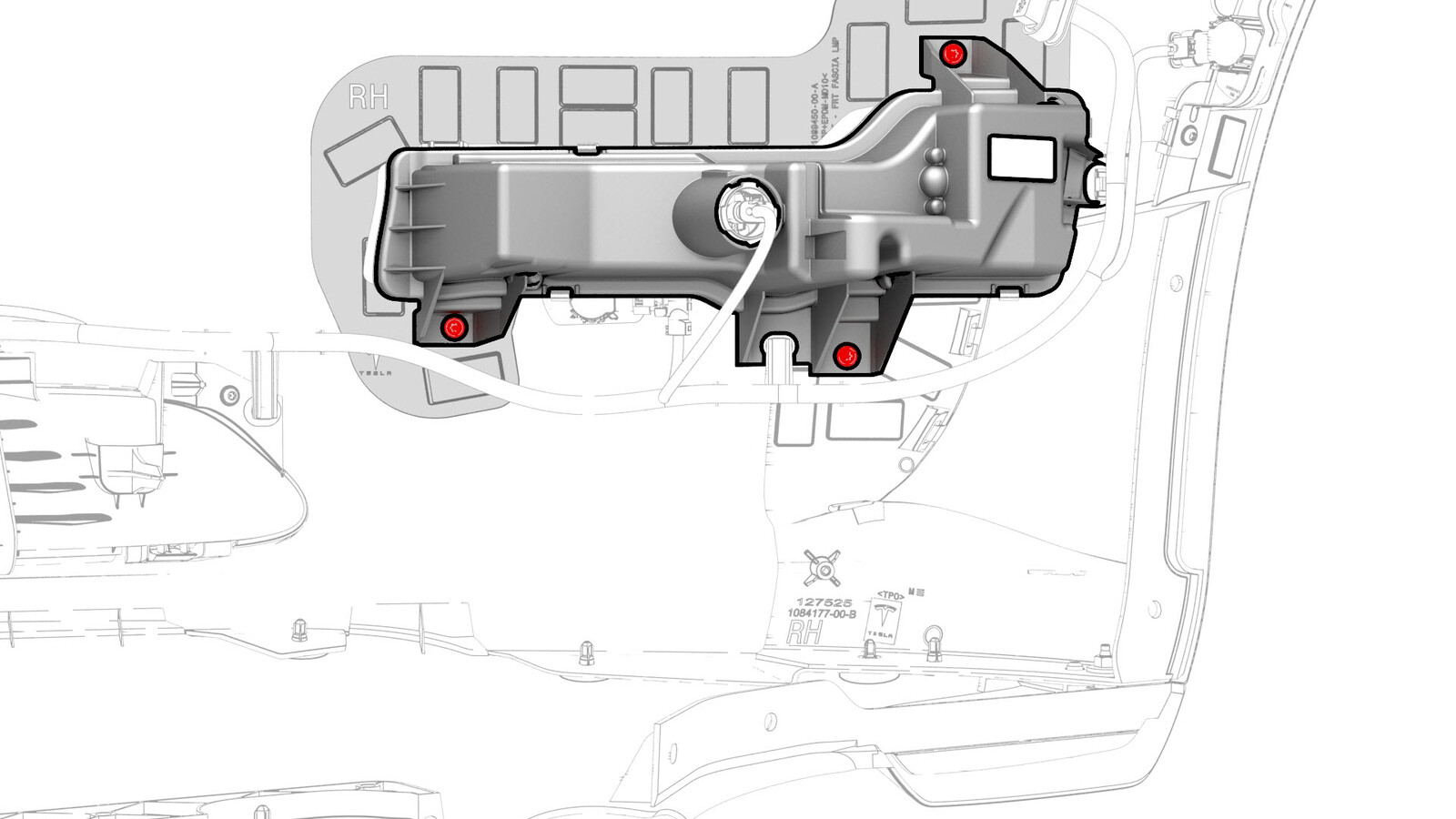

  5. 拆下将前转向灯/雾灯固定到前保险杠饰板的螺钉。
  6. 使用饰板工具松开将前转向灯/雾灯固定到前保险杠饰板的锁片 (x4)，然后从前保险杠饰板上拆下车灯。
  7. 对左前转向灯/雾灯重复第3至第5步。

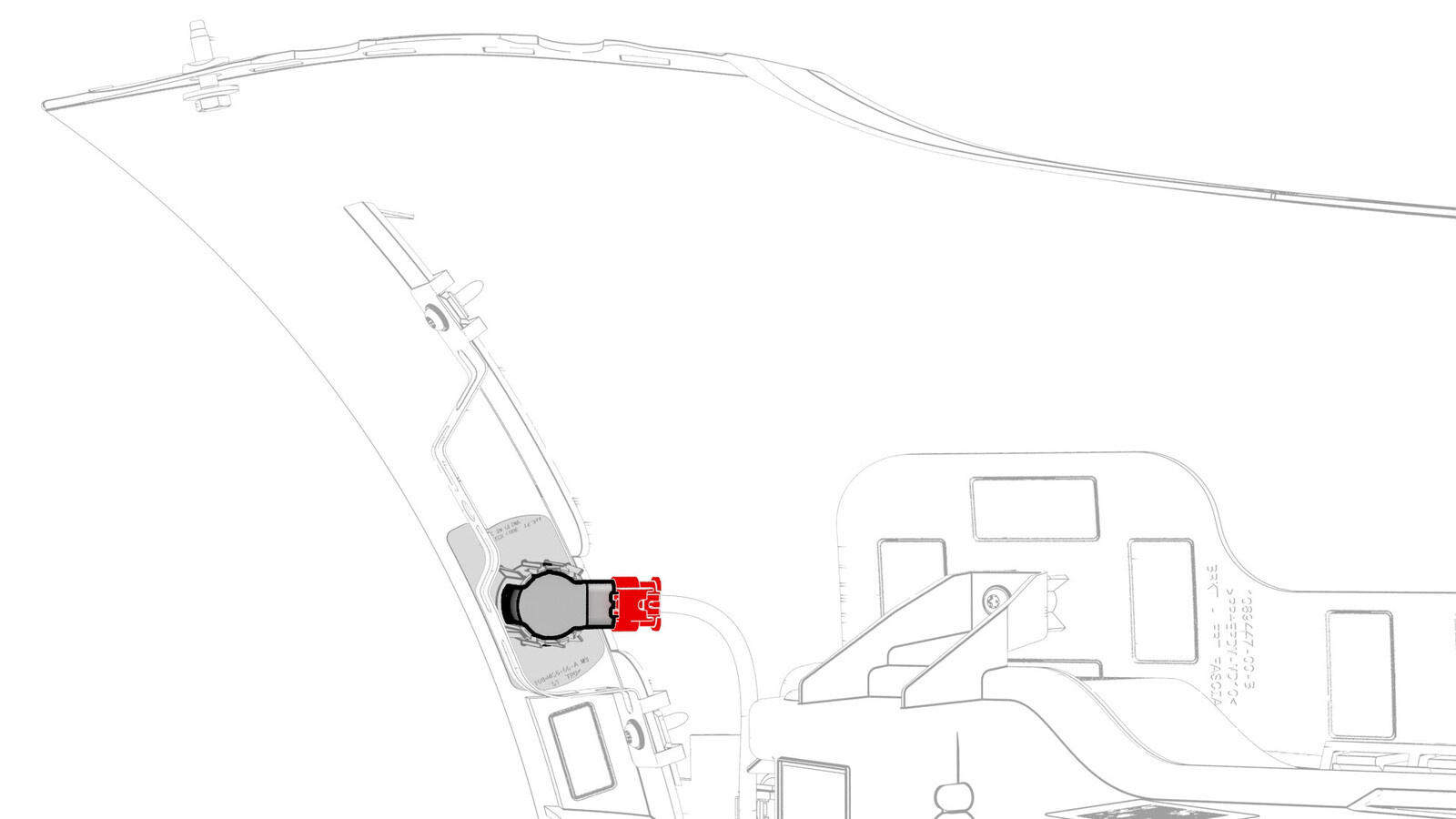

  8. 断开电气线束与所有前驻车记录传感器连接器 (x6) 的连接。
    图 1. LH 前驻车辅助系统传感器如图所示

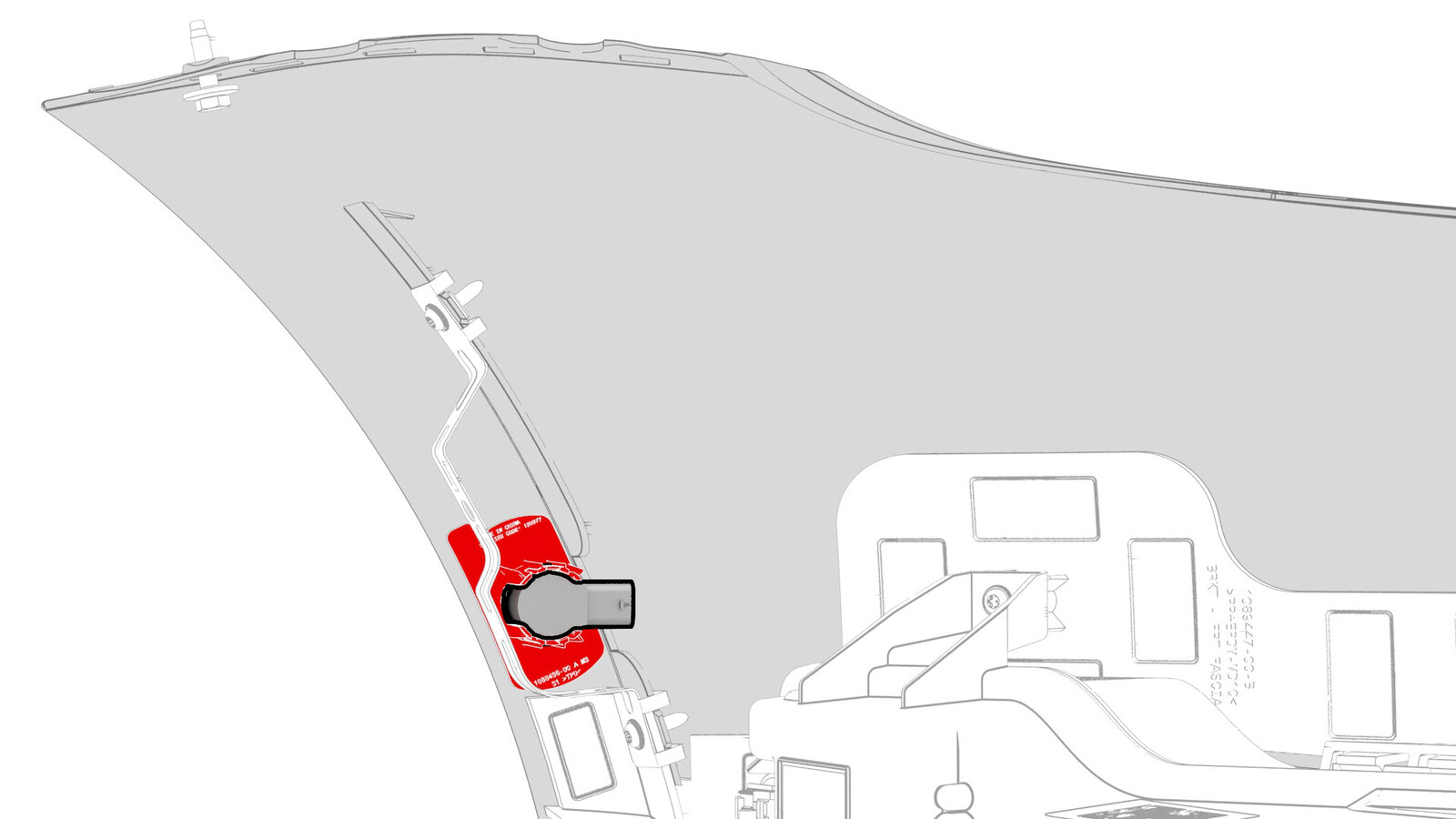

  9. 松开将驻车距离传感器固定到前保险杠饰板的夹子，然后从饰板上拆下传感器 (x6)。
    图 2. LH 前驻车辅助系统传感器如图所示
  10. 将电气线束从环境空气温度传感器连接器上断开。
  11. 松开将电气线束固定到前保险杠饰板的夹子，然后从饰板上拆下电气线束。
  12. 松开将拖钩盖板固定到前保险杠饰板的夹子，然后从饰板上拆下盖板。

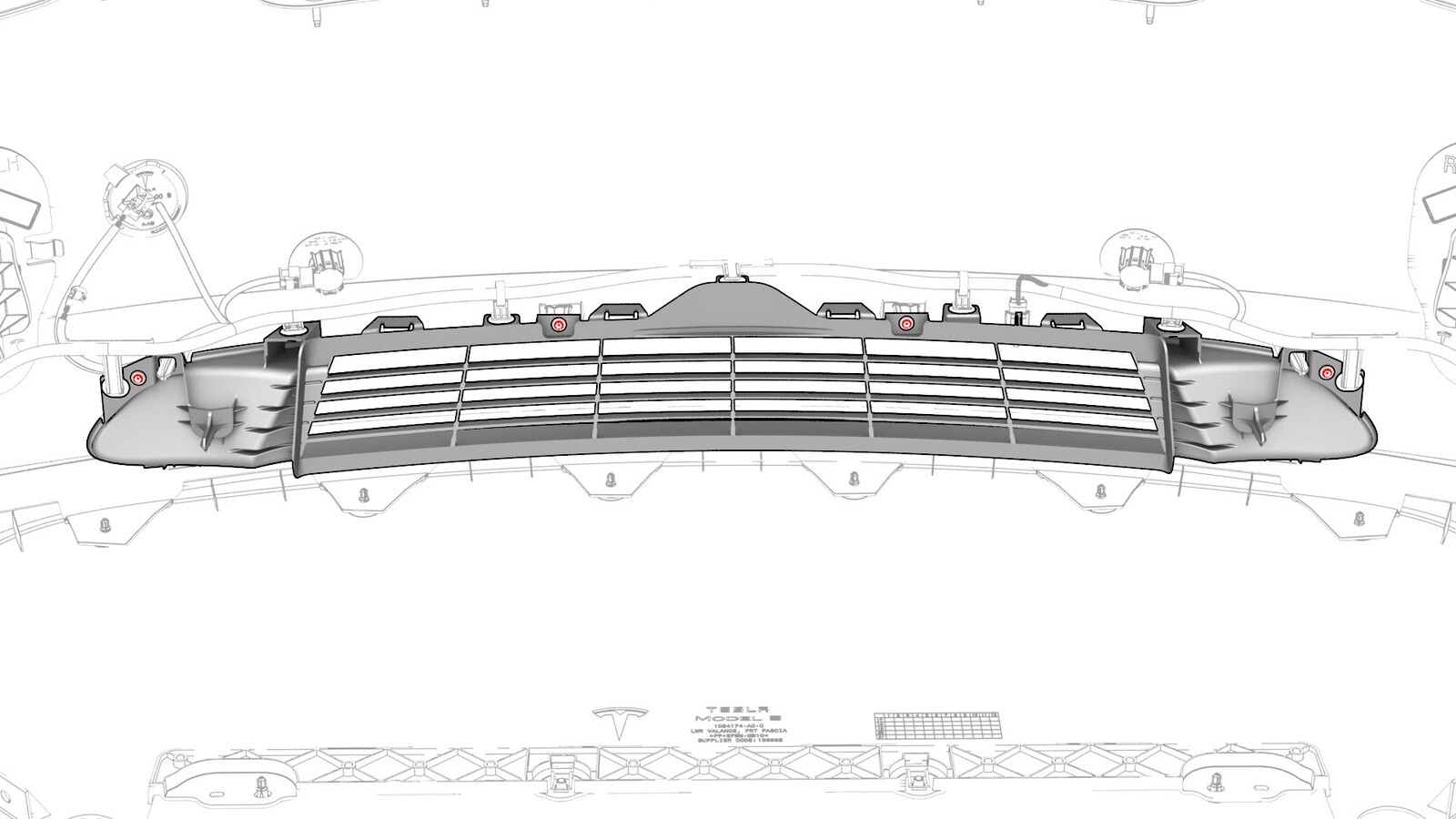

  13. 拆下将前保险杠饰板格栅固定到前保险杠饰板的螺钉。

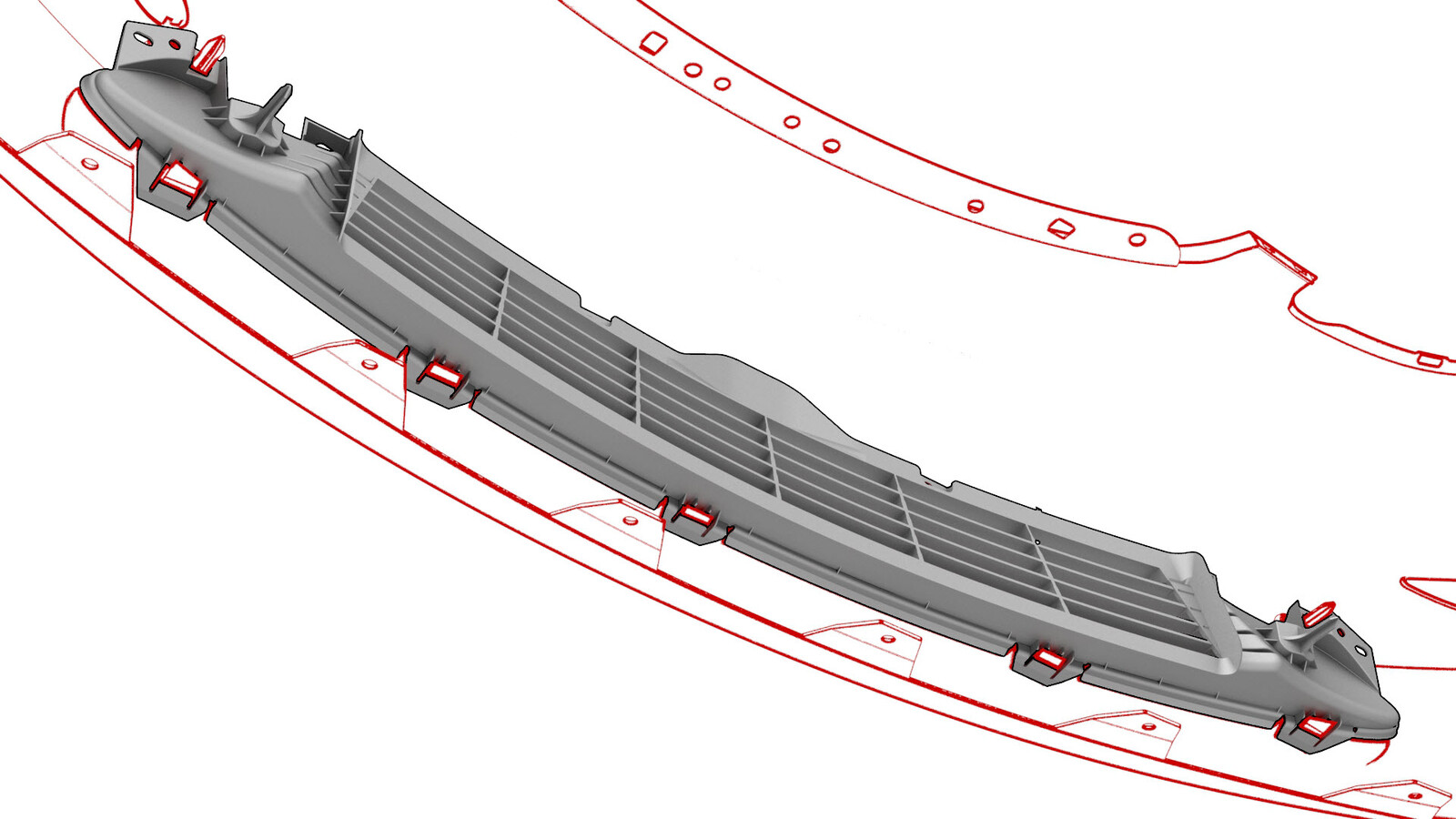

  14. 松开将前保险杠饰板格栅固定到前保险杠饰板的夹子 (x9)，然后从饰板上拆下格栅。
    图 3. 顶部
    图 4. 底部

安装

安装程序与拆卸程序相反。

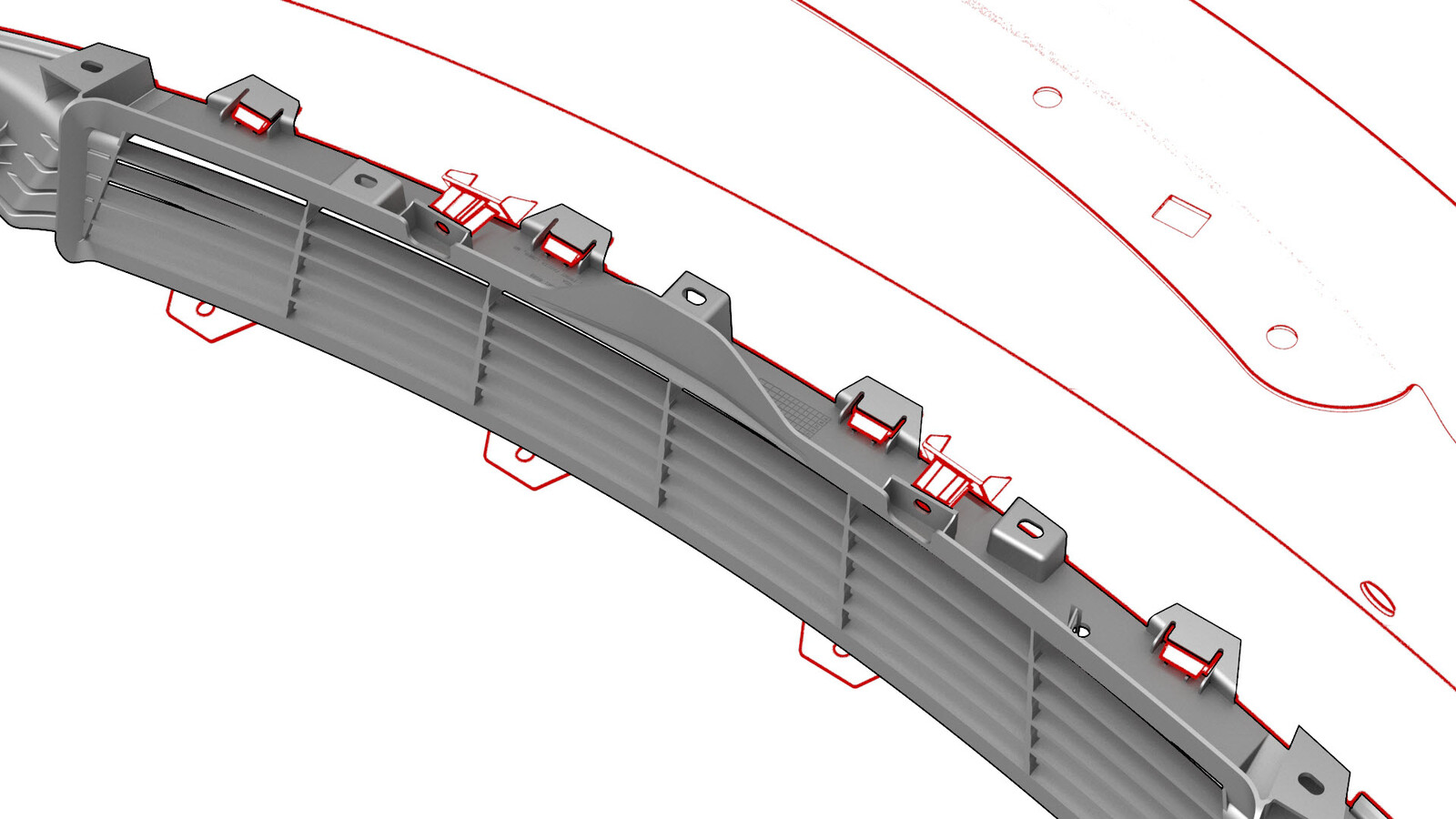

  1. 将前保险杠饰板格栅安装到前保险杠饰板，然后拧紧将格栅固定到饰板的夹子 (x9)。
    图 5. 顶部
    图 6. 底部
  2. 安装将前保险杠饰板格栅固定到前保险杠饰板的螺钉。
    1.8 Nm (1.3 lbs-ft)
  3. 将牵引钩盖板安装到前保险杠饰板，然后拧紧将盖板固定到饰板的夹子。
  4. 将电气线束安装到前保险杠饰板，然后拧紧将电气线束固定到饰板的夹子。
  5. 将电气线束连接到环境空气温度传感器连接器。
  6. 将驻车距离传感器 (x6) 安装到前保险杠饰板，然后拧紧将传感器固定到饰板的夹子。
    图 7. LH 前驻车辅助系统传感器如图所示
  7. 将电气线束连接到所有前驻车记录传感器连接器 (x6)。
    图 8. LH 前驻车辅助系统传感器如图所示
  8. 将前转向灯/雾灯安装到前保险杠饰板，然后拧紧将车灯固定到饰板的锁片 (x4)。
  9. 安装将前转向灯/雾灯固定到前保险杠饰板的螺钉。
    2.8 Nm (2.1 lbs-ft)
  10. 紧固将电气线束固定到前转向灯/雾灯的夹子。
  11. 将电气线束连接到 RH 前转向灯/雾灯连接器。
  12. 安装前饰板请参阅 饰板 - 前（拆卸和安装）。
  13. 安装前车牌架。请参阅 支架 - 牌照 - 前（拆卸和更换）。
  14. 仅在前雷达传感器可能超出校准公差时（由于前端碰撞、拆卸饰板期间有接触等情况），执行雷达传感器校准。请参阅 传感器 - 雷达 - 前部（校准）。
    注
    如果需要校准雷达传感器，请单独添加校正修理代码。
