盖 - 轮毂(拆卸和更换)

校正代码 18 英寸风车轮毂: 34015021 0.05 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 校正代码 19 英寸 Stiletto 轮毂或 20 英寸运动版轮毂: 34015011 0.06 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
  • 1044206-00-A 轮辋拆卸工具

拆卸

  1. 根据轮毂类型拆下轮毂盖。
    • 18 英寸风车轮毂: 参阅步骤 2
    • 19 英寸 Stiletto 轮毂或 20 英寸运动版轮毂: 参阅步骤 3

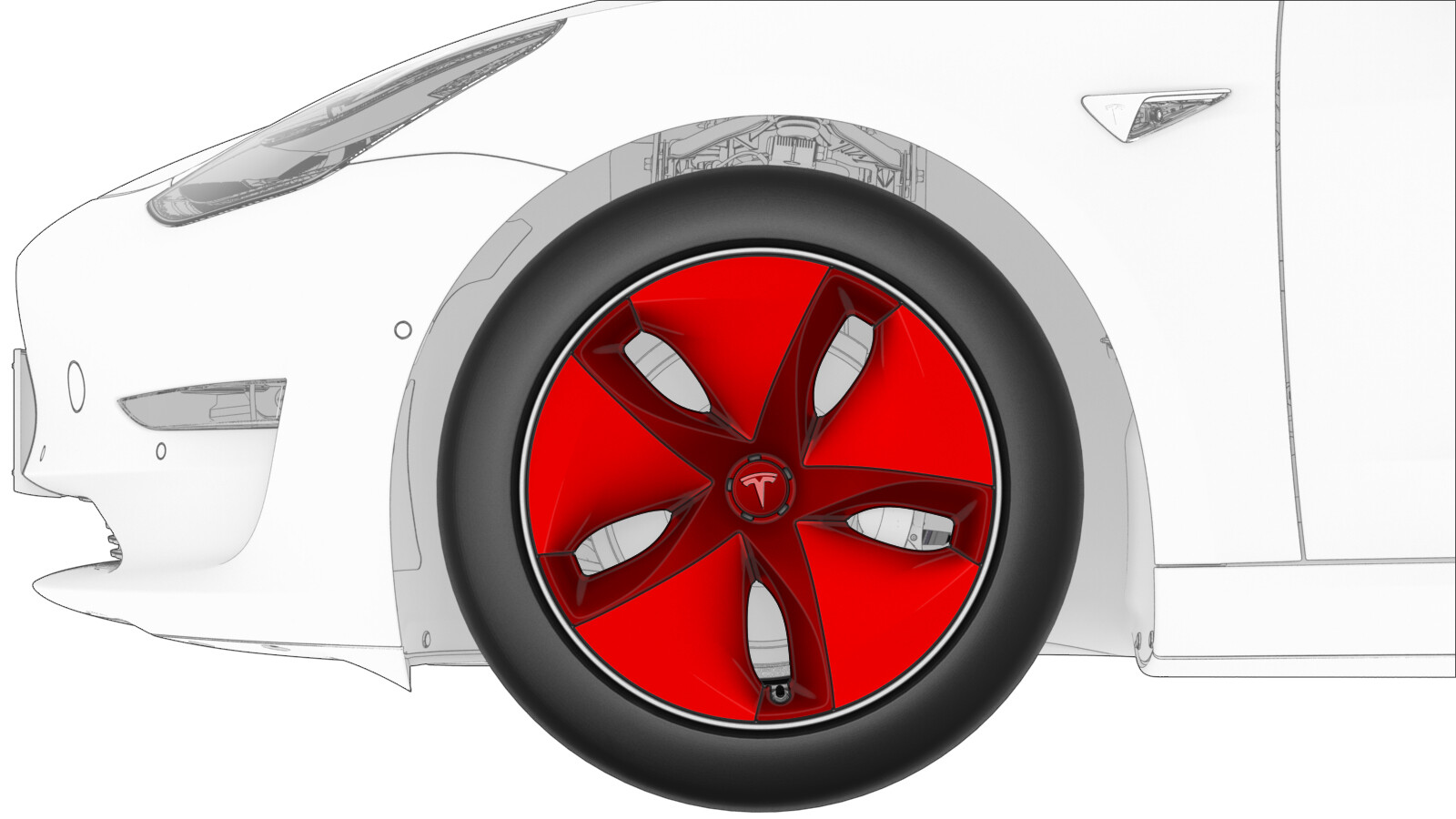

  2. 用双手轻轻拉动轮毂盖,松开将轮毂盖固定到轮毂的卡子。
  3. 在中心盖上的孔中插入轮辋拆卸工具,然后拉动工具以拆下中心盖;

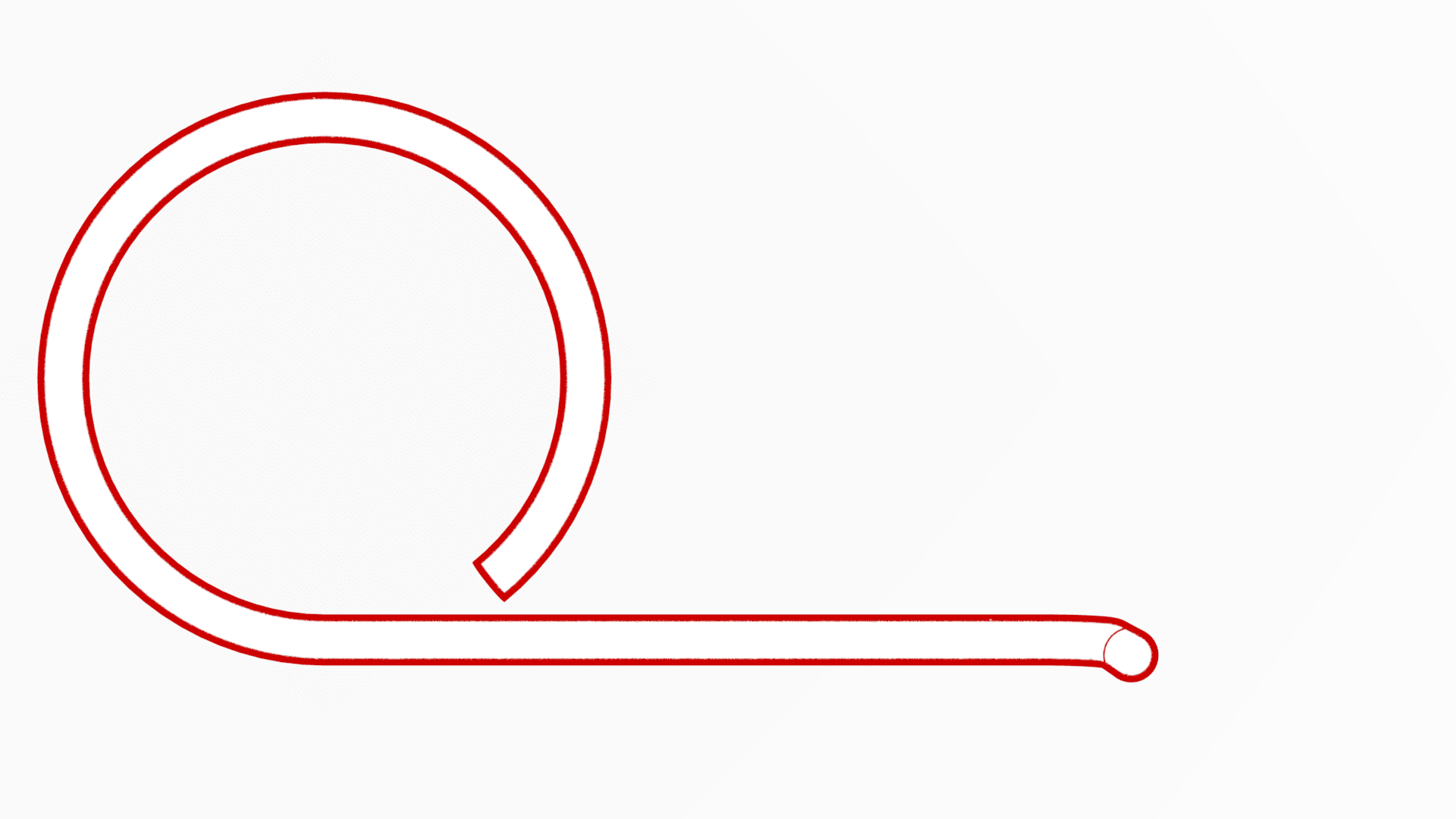

    图 1. 轮辋拆卸工具

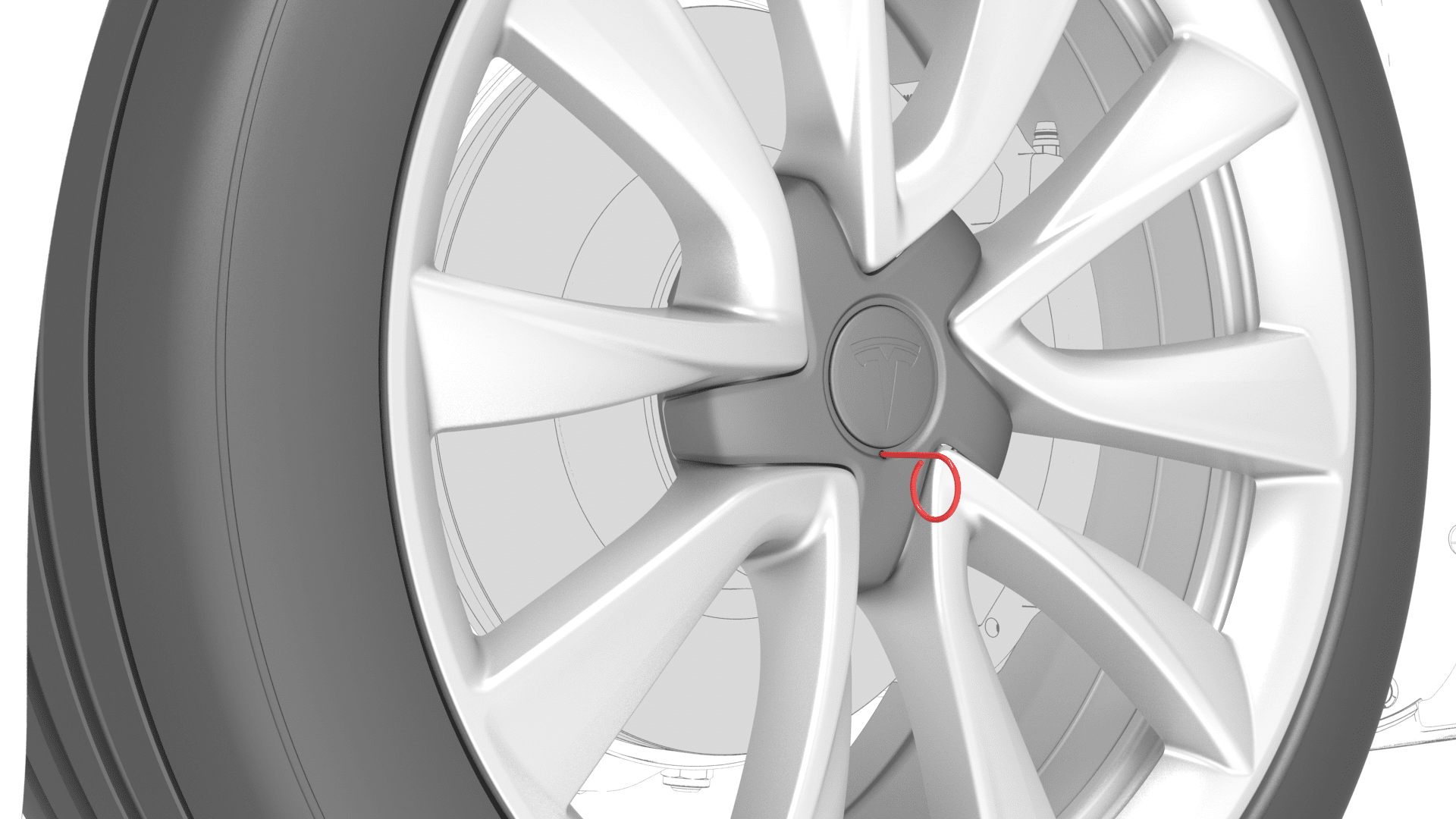

    图 2. 已插入轮辋拆卸工具

安装

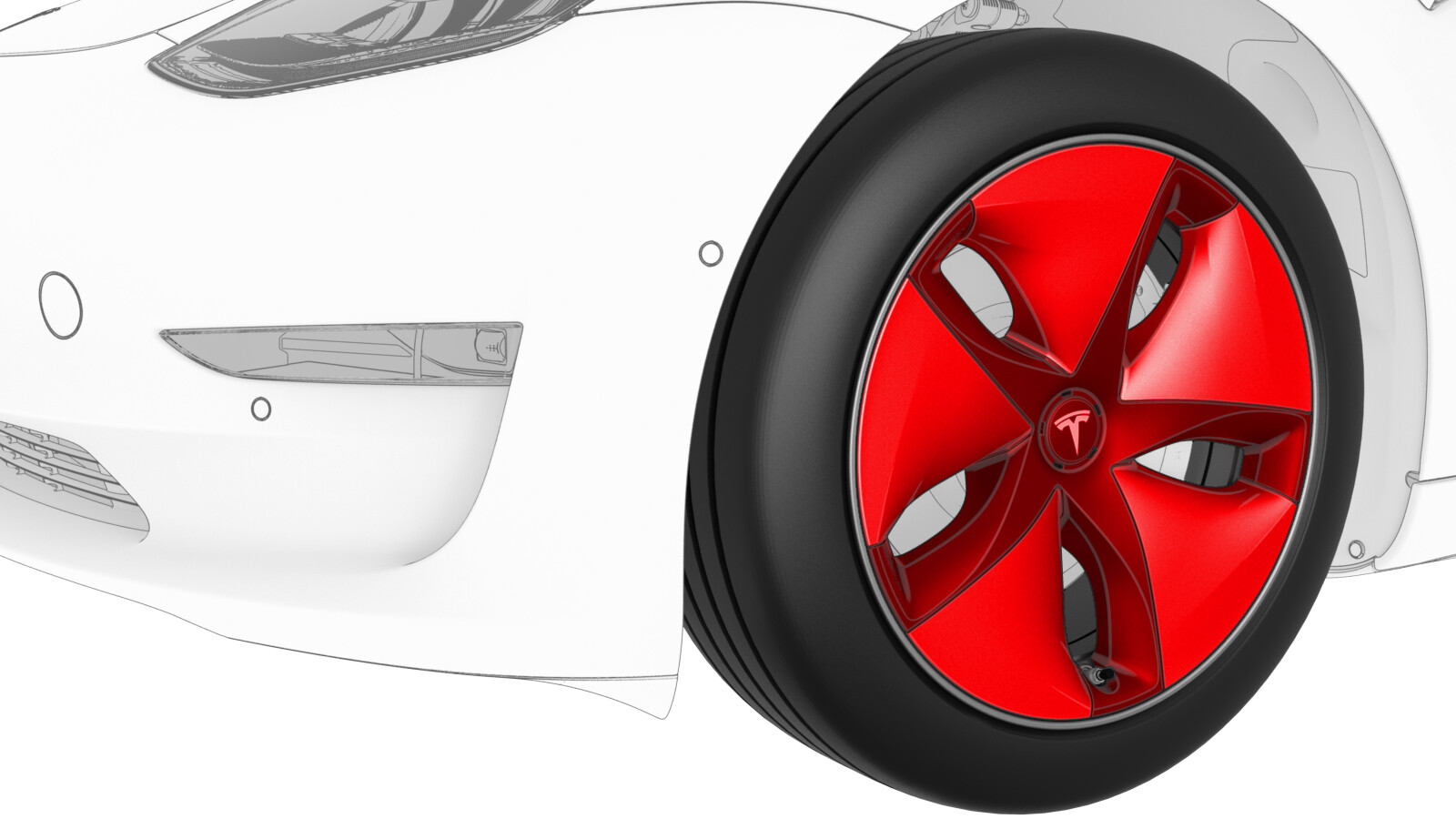

  1. 将轮毂盖置于车轮上方,使 Tesla “T” 型徽标指向气门嘴方向。

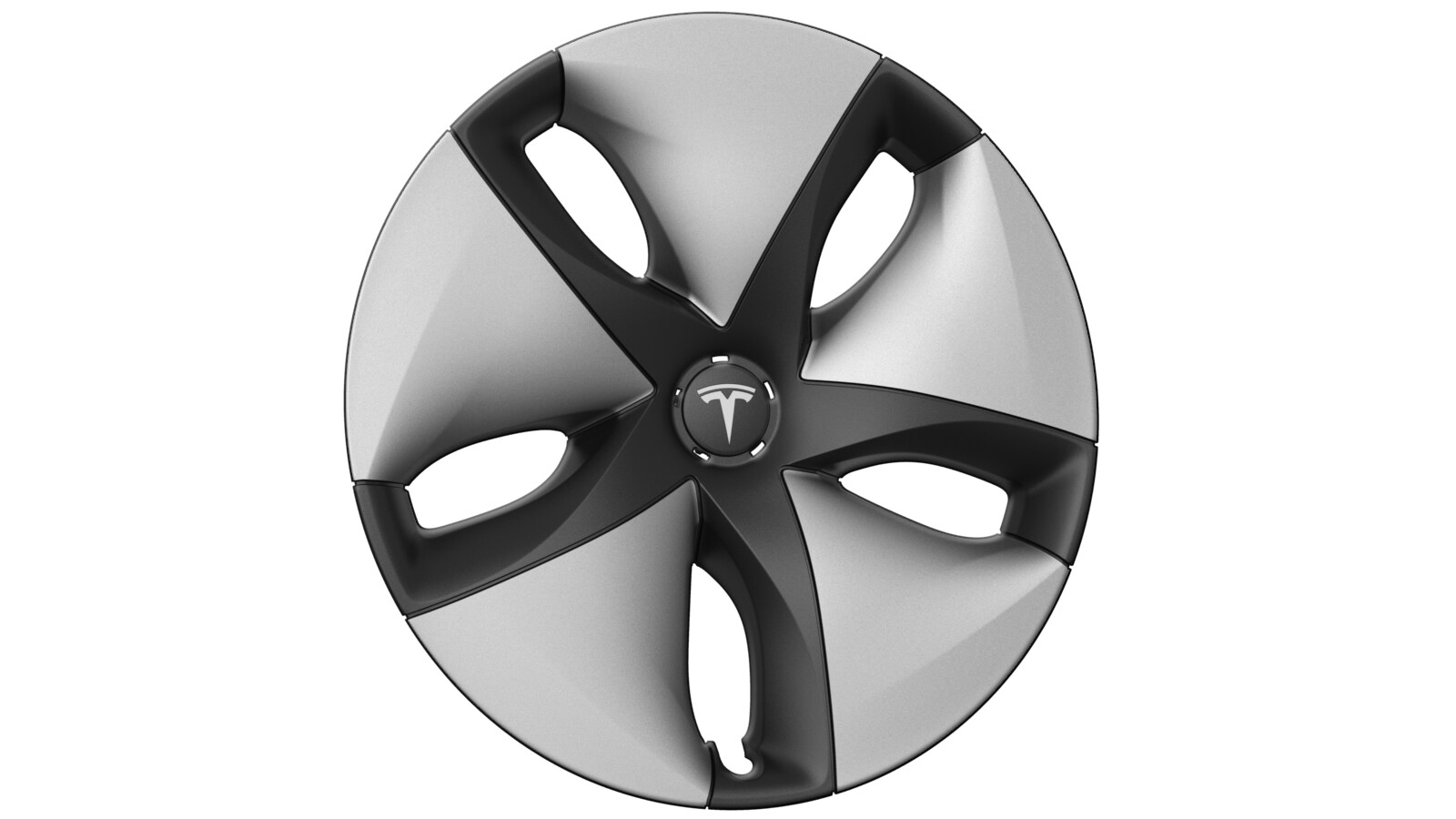

    图 3. 18 英寸风车“气动”轮毂盖
    图 4. 19 英寸或 20 英寸轮毂盖
  2. 将轮毂盖中心用力压到轮毂上,直至卡接入位。
