万向节 - 悬架 - 前 - 左侧（双电机）（拆卸和更换）

校正代码 31010112 0.72 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2023 年 9 月 11 日：更新了将左侧前防抱死制动系统车轮转速传感器和电气线束固定到左侧前悬架转向节的螺栓信息，从更换改为重复使用。
警告
If performing this procedure as a result of a collision, see the Collision Repair Manual to verify whether the steering gear must be replaced as well.

拆卸

  1. 如果配有左前车轮中心盖，则需将其拆下。请参阅 中心盖 - 轮毂（拆卸和更换）。
  2. 松开左前轮毂带耳螺母。
    警告
    Use only hand tools to remove or install the fasteners. Do not use impact or power tools.
    警告
    Use a 6 point socket. Do not use a 12 point socket or a specialty socket.
  3. 松开左侧前驱动电机的半轴螺母。
  4. 升起车辆，然后拆下左侧前车轮。请参阅 轮毂（拆卸和安装）。
  5. 拆下并弃用左侧前驱动电机的半轴螺母和垫圈。
    注
    垫圈固定在螺母上。
  6. 将轮毂拉拔器工具置于左侧前车轮支柱上，然后用手拧紧轮毂螺母 (x5)。
  7. 从左侧前轮毂总成上拆下左侧前驱动电机的半轴，然后将此半轴置于一旁。
    注
    将轮毂固定在适当位置的同时，顺时针转动液压轮毂拉拔器工具把手，从轮毂总成上分开左侧前驱动电机的半轴。
  8. 从左侧前车轮支柱上拆下轮毂拉拔器工具。
  9. 拆下将左侧前制动软管支架固定到左侧前悬架转向节的螺栓。
  10. 拆下并弃用将左侧前制动钳固定到左侧前悬架转向节的螺栓，然后用 S 型挂钩将该制动钳挂到车辆一旁。
  11. 拆下左侧前制动盘。请参阅 制动盘 - 前 - 左侧（拆卸和更换）。
  12. 拆下将左侧前轮毂固定到左侧前转向节的螺栓。
  13. 从车上拆下左侧前轮毂。
  14. 拆下左侧前制动防尘罩。请参阅 罩 - 防尘 - 制动 - 前 - LH（拆卸和更换）。
  15. 拆下将左侧前防抱死制动系统车轮转速传感器和电气线束固定到左侧前悬架转向节的螺栓。
  16. 松开将左侧前防抱死制动系统车轮转速传感器电气线束固定到左侧前悬架转向节的夹子。
  17. 拆下并弃用将左侧横拉杆球头固定到左侧前悬架转向节的螺母，然后从转向节上拆下横拉杆球头。
  18. 拆下螺栓并弃用将左侧上方控制臂固定到左侧前悬架转向节的螺母。
  19. 拆下并弃用将左侧前下方柔性连杆固定到前悬架转向节的螺母。
  20. 拆下并弃用将左侧前下方横向连杆固定到左侧前悬架转向节的螺母。
  21. 从车上拆下左侧前悬架转向节。

安装

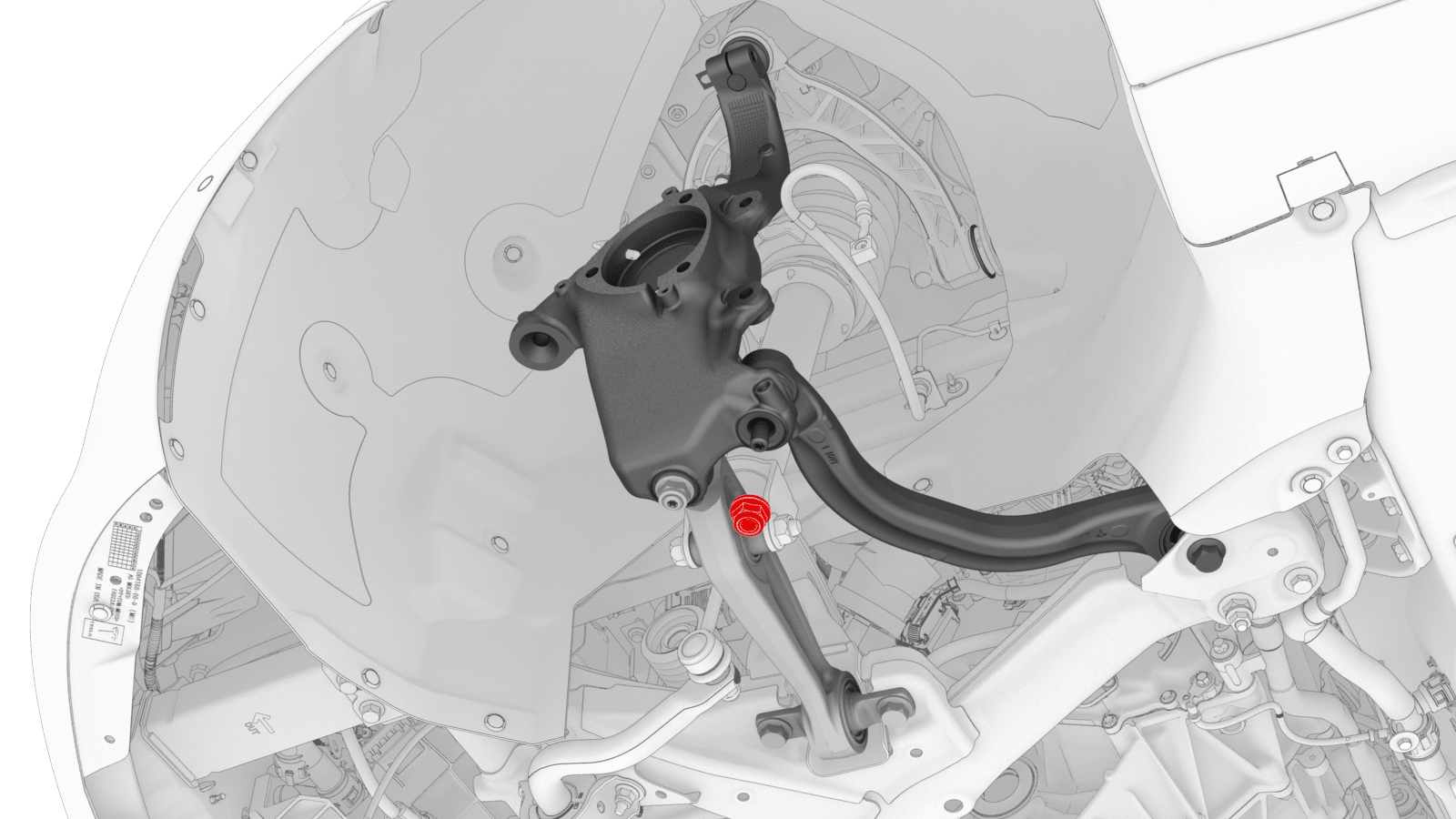

  1. 将左侧前驱动电机的半轴置于左侧前悬架转向节中，然后安装一个将此转向节固定到下方横向连杆的新螺母。
    180 Nm (132.7 lbs-ft)

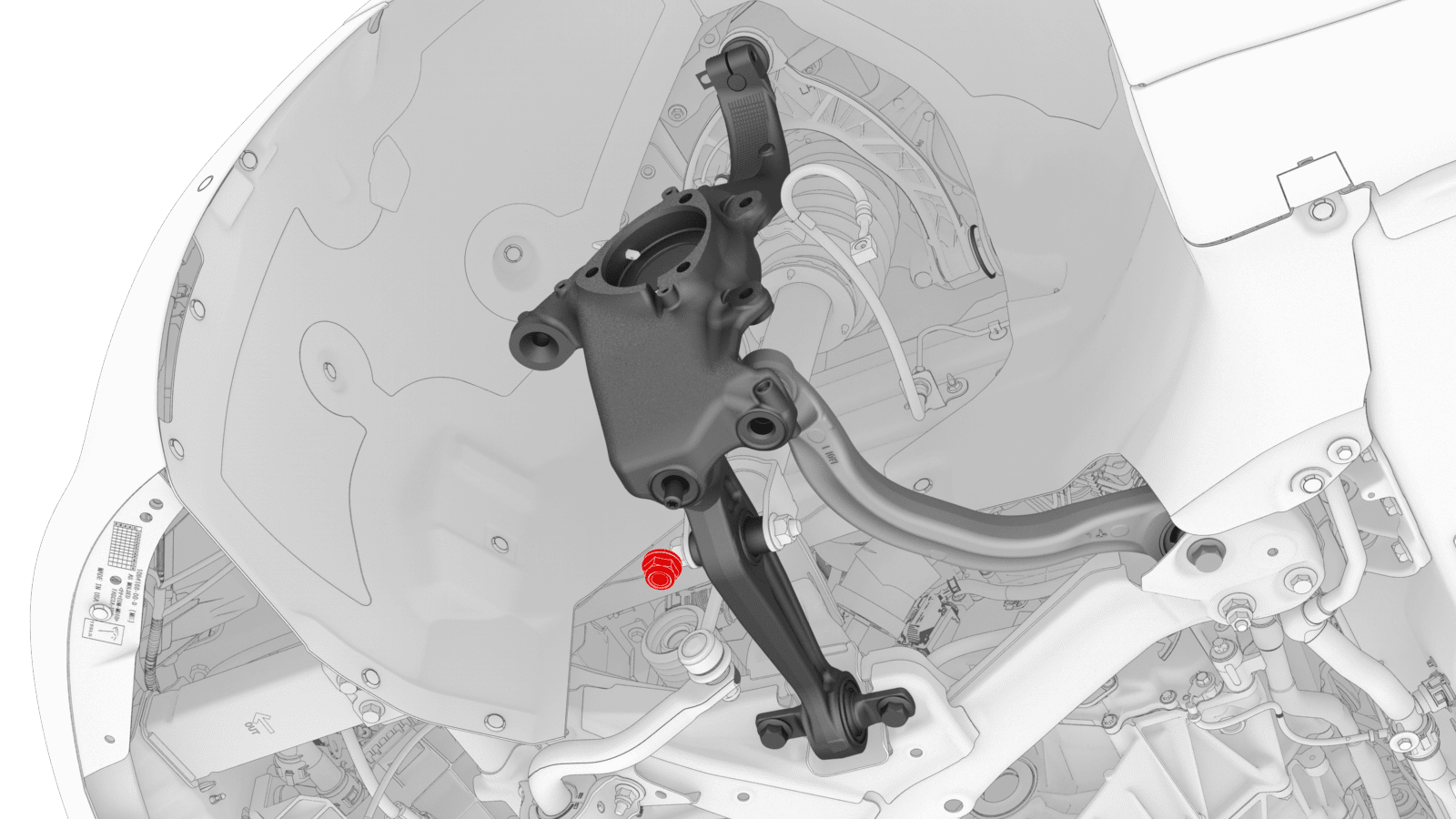

  2. 安装将左侧前下方柔性连杆固定到左侧前悬架转向节的新螺母。
    180 Nm (132.7 lbs-ft)
    注
    使用 T45 钻头将左侧前下方柔性连杆固定在适当位置。

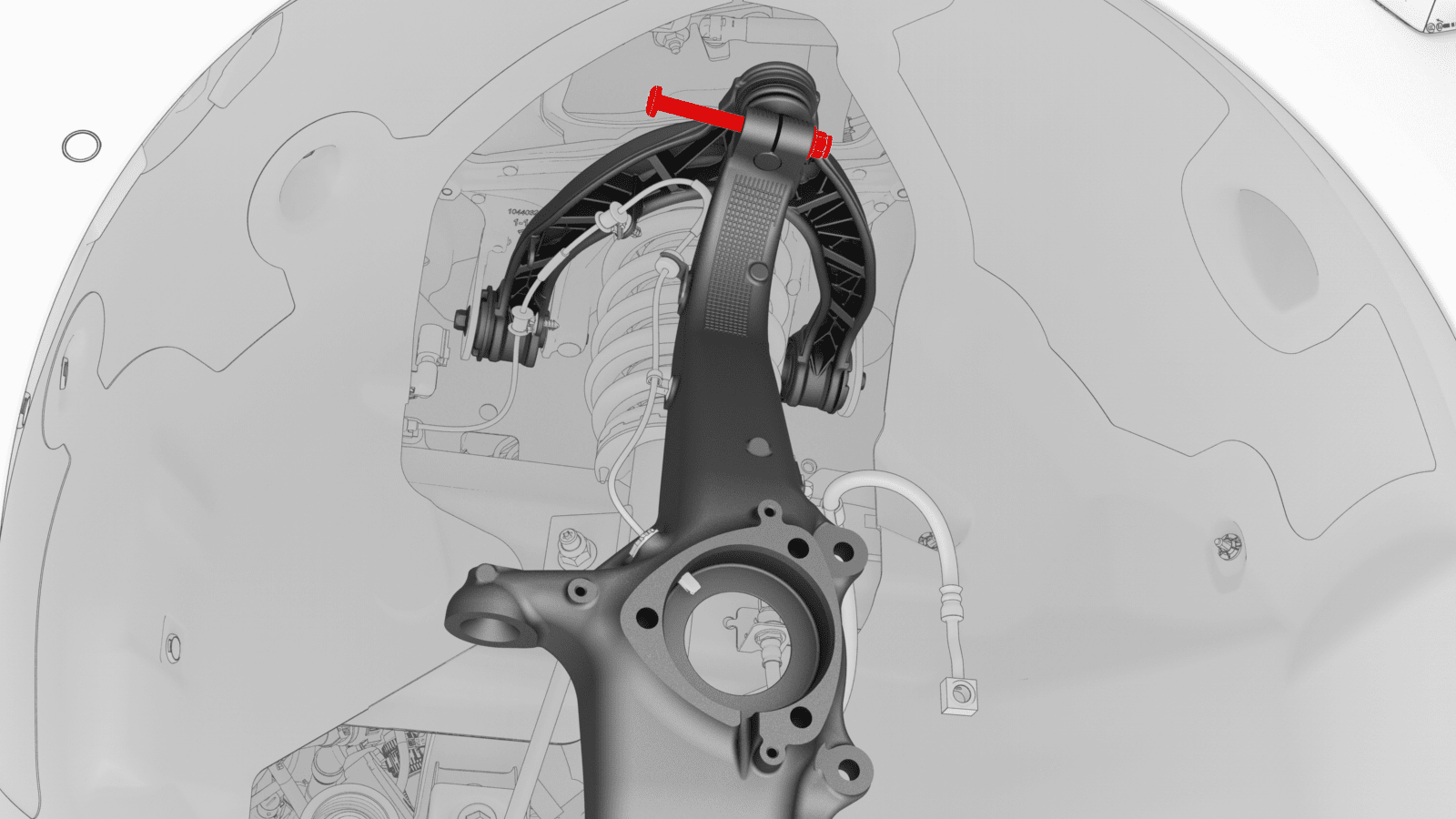

  3. 安装将左侧上方控制臂固定到左侧前悬架转向节的螺栓和新螺母。
    56 Nm (41.3 lbs-ft)
    56 Nm (41.3 lbs-ft)
  4. 安装将左侧横拉杆球头固定到左侧前悬架转向节的新螺母。
    180 Nm (132.7 lbs-ft)

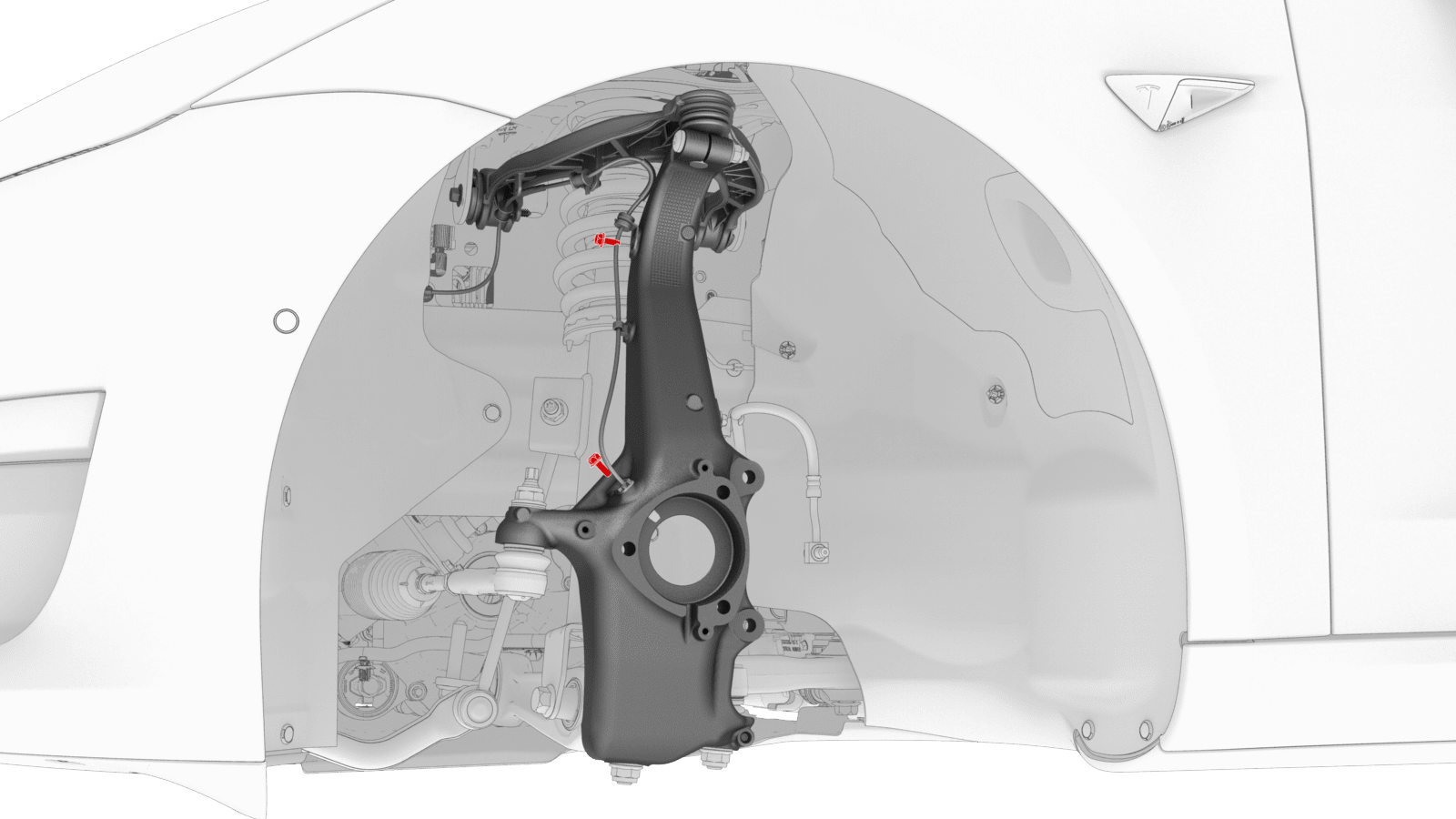

  5. 安装将左侧前防抱死制动系统车轮转速传感器和电气线束固定到左侧前悬架转向节的螺栓。
    5 Nm (3.7 lbs-ft)

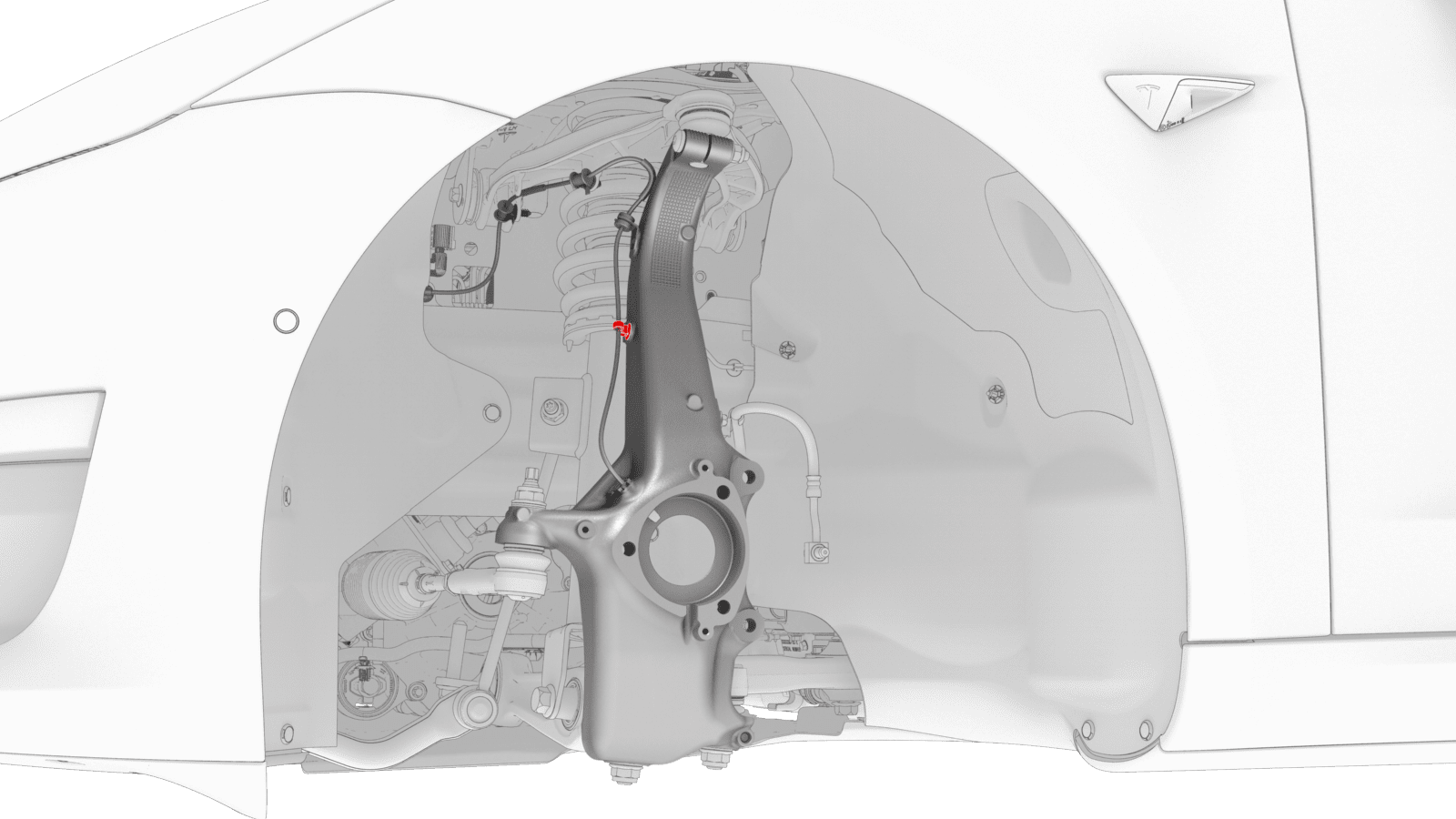

  6. 安装将左侧前防抱死制动系统车轮转速传感器电气线束固定到左侧前悬架转向节的夹子。
  7. 安装左侧前制动防尘罩。请参阅 罩 - 防尘 - 制动 - 前 - LH（拆卸和更换）。
  8. 使用磁场观察卡检查左侧前轮毂的调节环。有关详细信息，请参阅https://toolbox.teslamotors.com/articles/28542。
  9. 仅向左侧前驱动电机的半轴外侧与轮毂之间的接触面上涂抹约 1 克的 Molykote M-77 润滑膏。
    警告
    请勿向半轴花键上涂抹润滑膏。如果错涂润滑膏，请使用车间毛巾将花键擦拭干净。
  10. 拉动半轴内盖，确认卡环锁定到位。如果半轴与驱动电机分离，则需重新安装半轴，然后测试是否完全就位。
    警告
    如果将半轴重新安装到驱动电机上：
    • 注意请勿损坏或移动油封。
    • 确保卡环开口朝向驱动电机底部。
    • 将半轴小心推入驱动电机，直至半轴端头与小齿轮轴接触时发出“咔嗒”声。
    • 将半轴卡环锁定到位时，可以感觉到半轴上有轻微拉力。
    • 拉动半轴内盖，确认卡环锁定到位。如果半轴与驱动电机分离，则需重新安装半轴，然后测试是否完全就位。
  11. 将左侧前轮毂置于左侧前悬架转向节上，然后将左侧前半轴插入轮毂。
  12. 安装将左侧前轮毂固定到左侧前转向节的螺栓。
    85 Nm (62.7 lbs-ft)

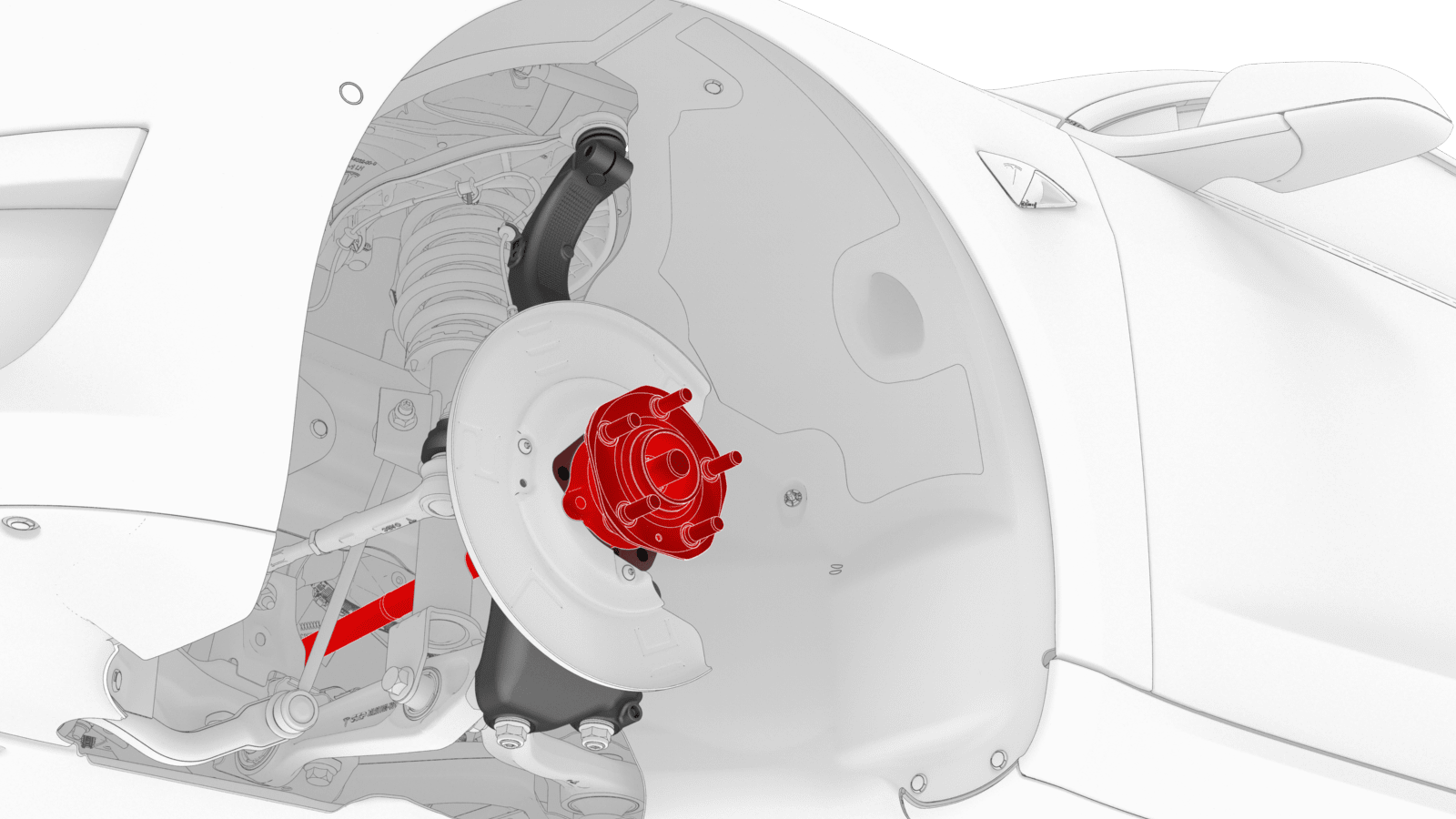

    图 1. 为清晰起见，图中的半轴已隐藏
  13. 安装左侧前制动盘。请参阅 制动盘 - 前 - 左侧（拆卸和更换）。
  14. 拆下 S 型挂钩，然后安装将左侧前制动钳固定到左侧前悬架转向节的新螺栓。
    94 Nm (69.3 lbs-ft)

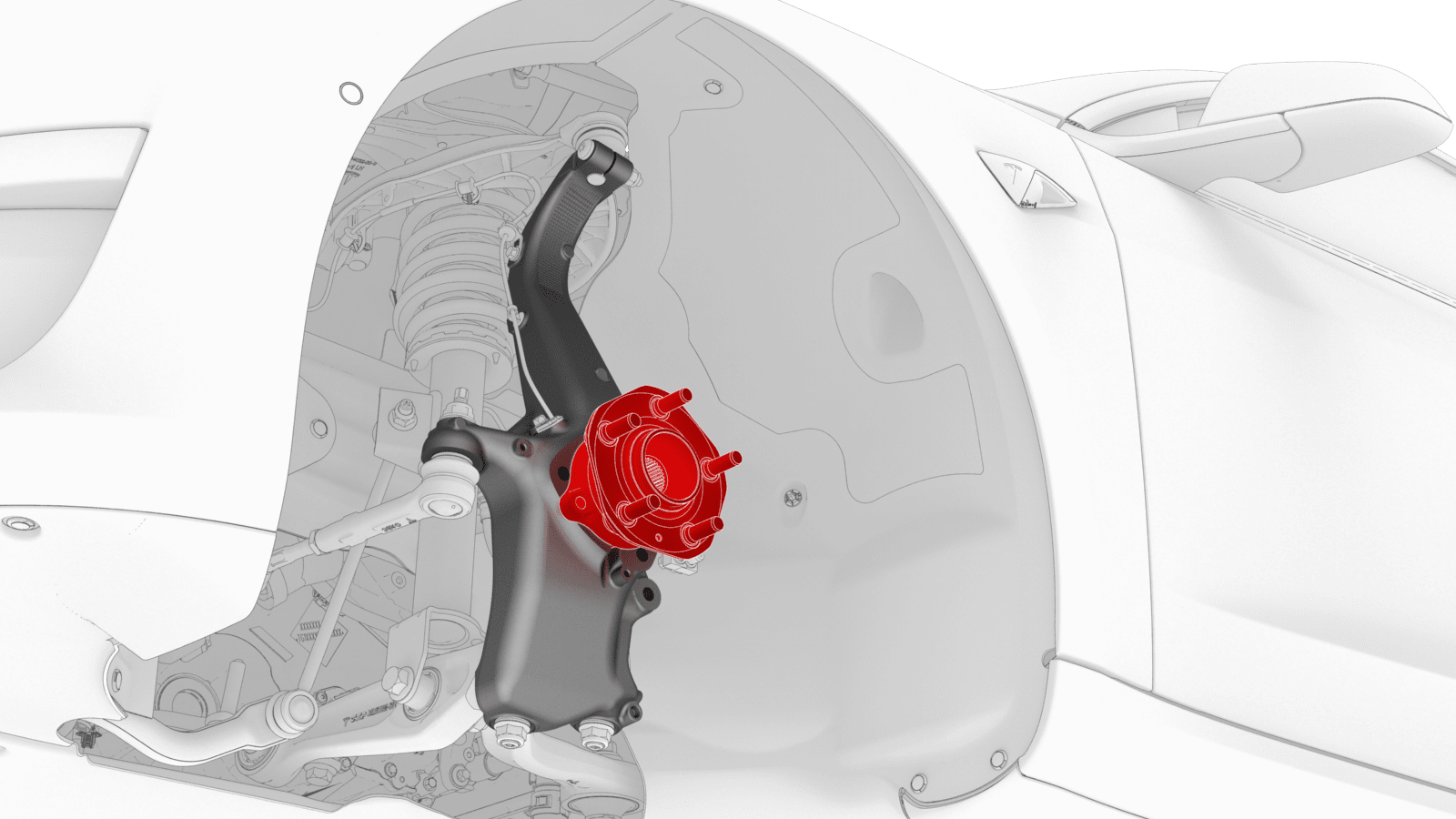

    图 2. 为清晰起见，图中的半轴已隐藏
  15. 安装将左侧前制动软管支架固定到左侧前悬架转向节的螺栓。
    5 Nm (3.7 lbs-ft)
  16. 用手拧紧新的前驱动电机的半轴螺母和垫圈。
  17. 将左侧前车轮放置到车辆上，然后用手拧紧左侧前轮毂螺母。
  18. 降下车辆，直至轮胎接触到地面，然后完全拧紧左侧前轮毂螺母。请参阅 轮毂（拆卸和安装）。
  19. 完全拧紧新的前驱动电机的半轴螺母和垫圈。
    300 Nm (221.2 lbs-ft)
  20. 如果配有左前轮毂中心盖，请进行安装。请参阅 中心盖 - 轮毂（拆卸和更换）。
  21. Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
