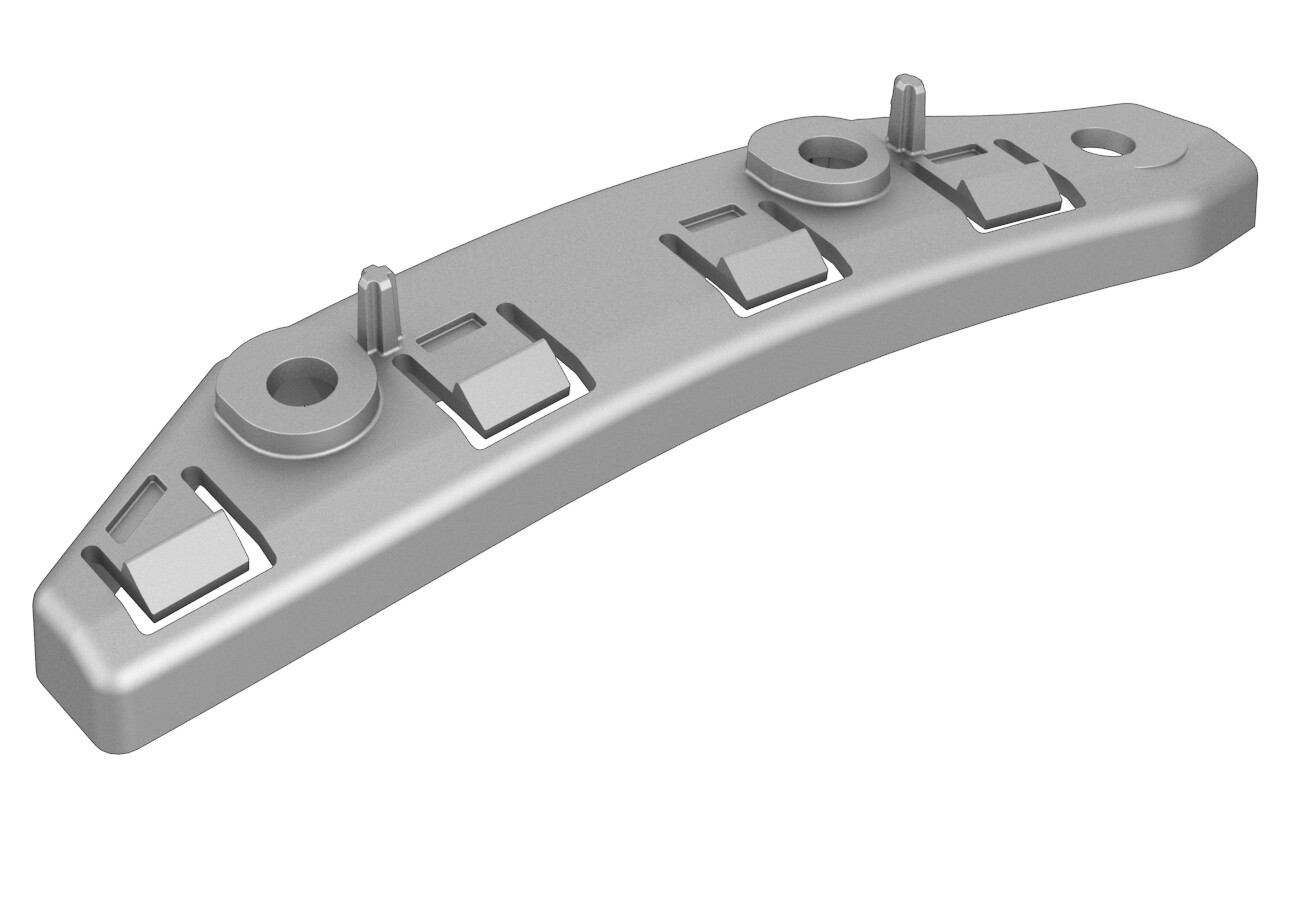

支架 - 饰板侧边至翼子板 - LH（拆卸和更换）

校正代码 10011012 0.12 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 3 月 19 日：更新了“在不拆卸轮毂的情况下，拆下饰板侧至翼子板支架”这一主题。

拆卸

  1. 打开左前车门，降下车窗。
  2. 踩下制动踏板，以打开驱动导轨。
  3. 将方向盘向右打尽。
  4. 拆卸将左前轮拱内衬固定到前饰板的推拉式卡子（3 个）。
  5. 将左前轮拱内衬前部拉离前饰板。

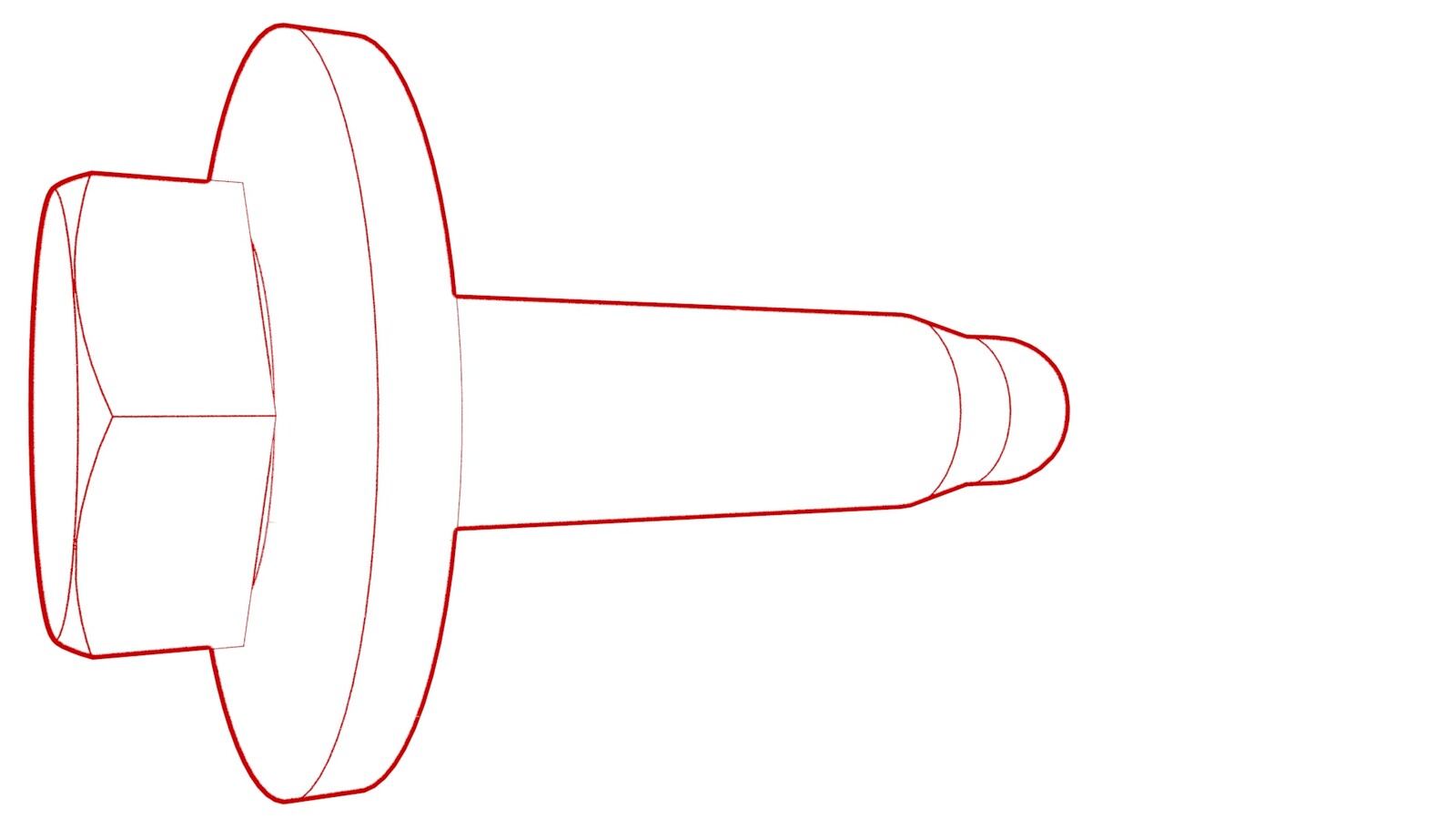

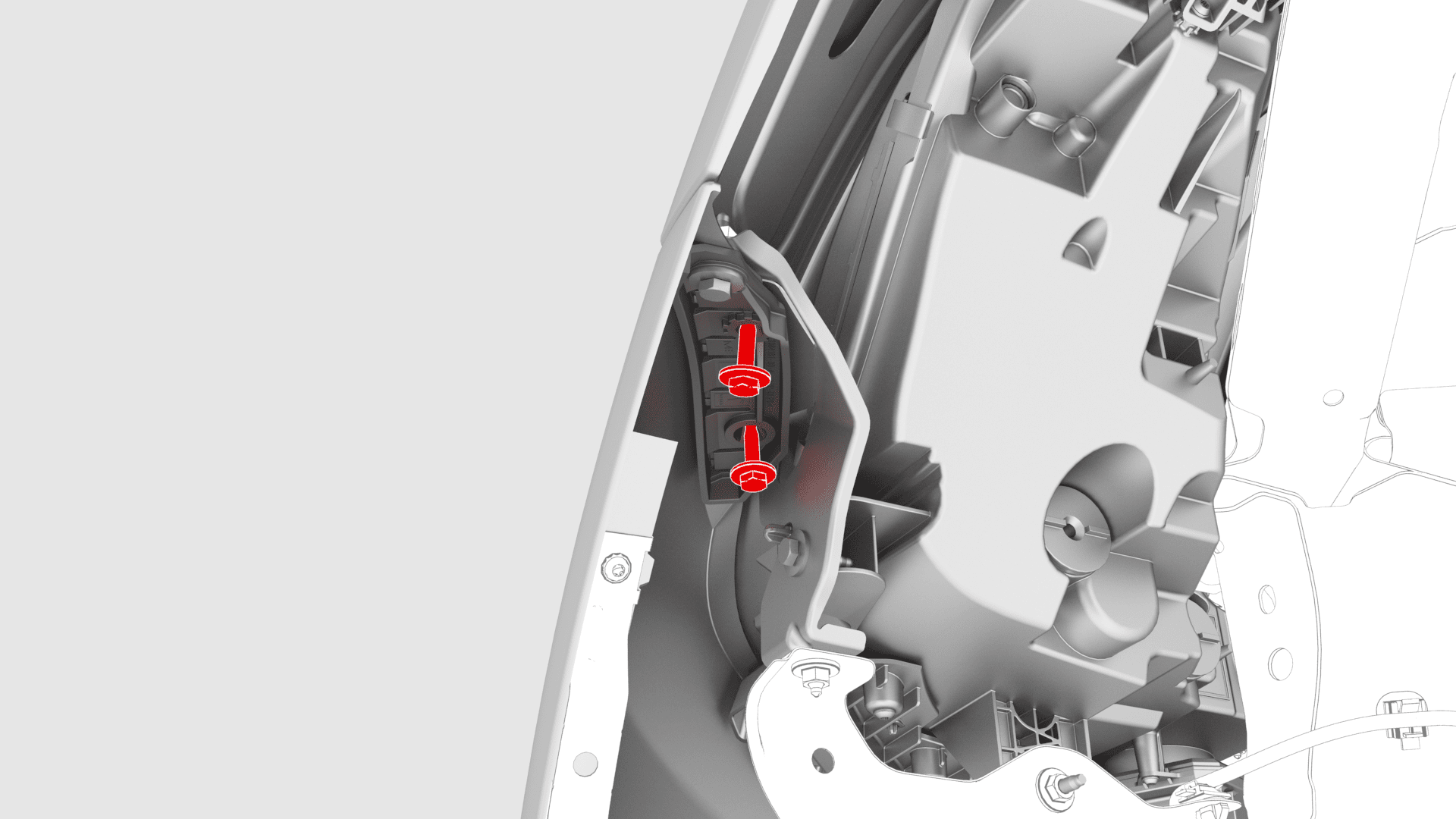

  6. 松开将前饰板固定到左前翼子板的螺栓。
    4 Nm (2.9 lbs-ft)

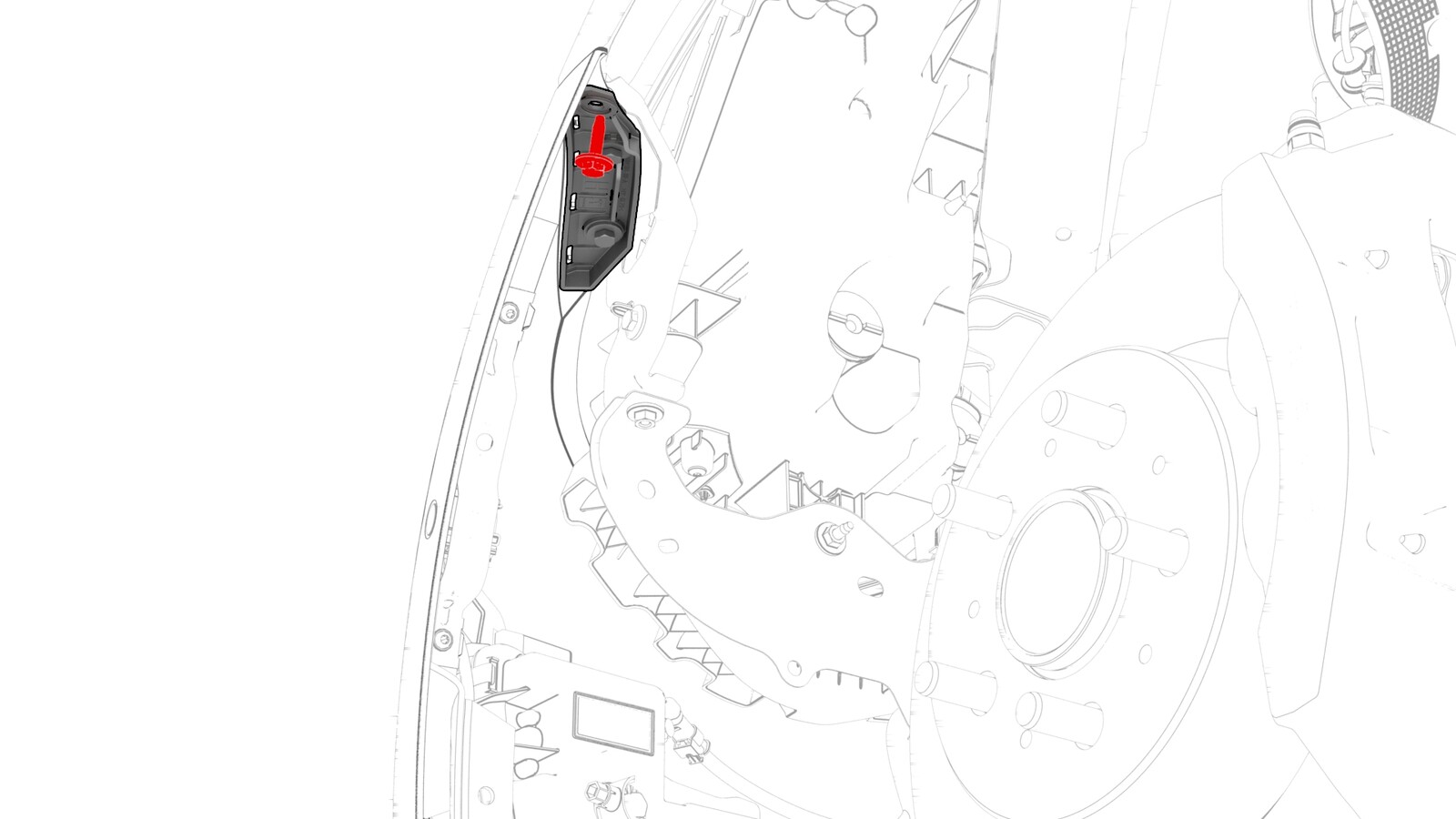

  7. 拆卸将前饰板固定到左前翼子板的螺栓。
    3 Nm (2.2 lbs-ft)
  8. 小心地将前饰板边角拉开，以便露出挡泥板支架的饰板 LH 侧。

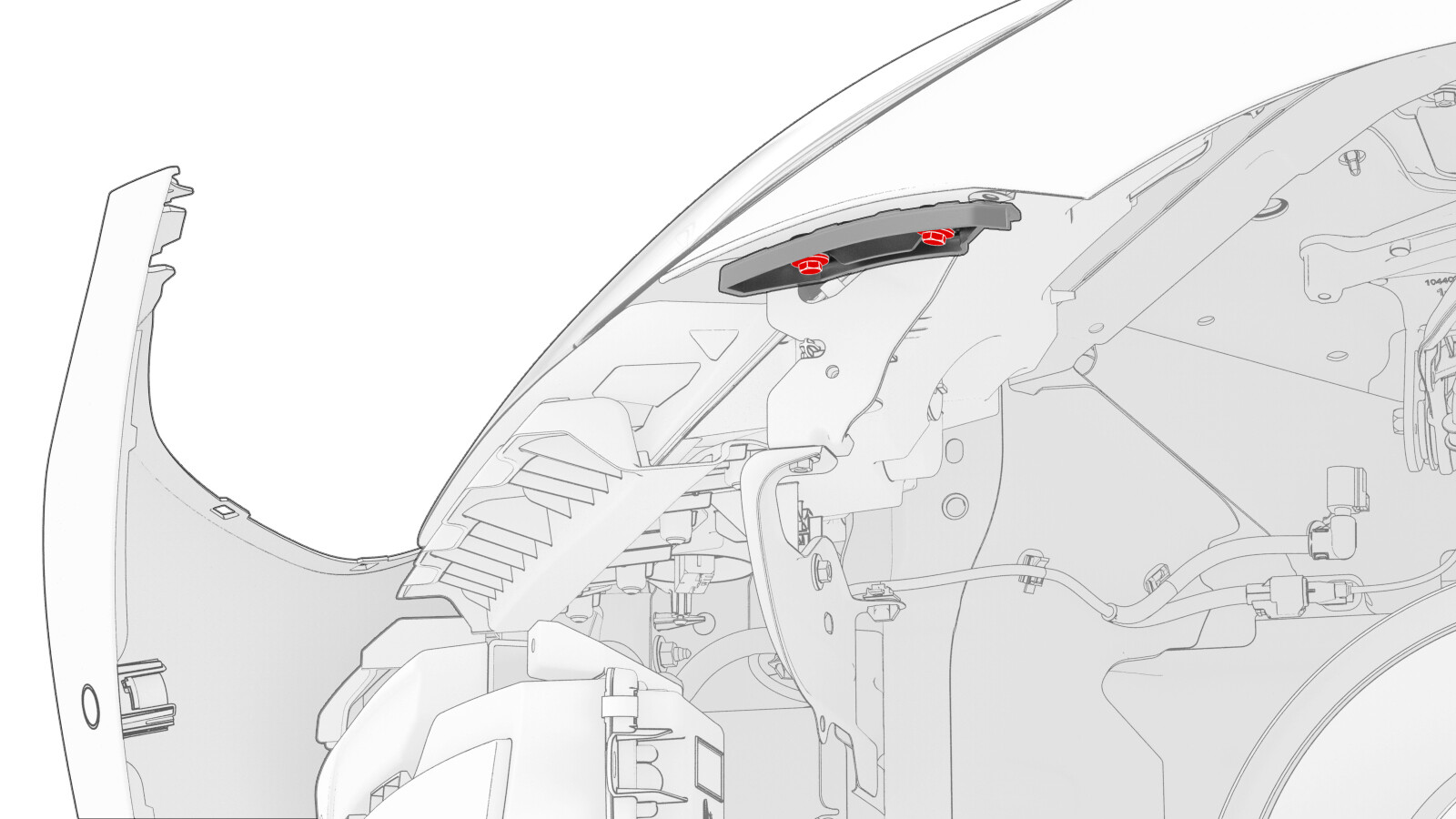

  9. 拆下将挡泥板支架饰板 LH 侧固定到 LH 前挡泥板的螺栓，然后从车上拆下支架。

安装

安装程序与拆卸程序相反，以下各项除外：

  • 先将饰板与翼子板对齐，然后再紧固将饰板固定到翼子板的螺栓。
