总成 - 拖车挂钩（拆卸和更换）

校正代码 12300202 0.84 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 5 月 16 日：添加了有关防止欧盟认证拖车插座腐蚀的说明。

扭矩规格

表 1. 扭矩规格： 总成 - 拖车挂钩（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
拖车挂钩总成至车身螺柱
60 Nm (44.2 lbs-ft)
  • 15 毫米深六角套筒
  • 3/8 英寸棘轮
 重复使用

拆卸

  1. 拆卸后饰板。请参阅饰板 - 后（拆卸和安装）。
  2. 将电气线束从后侧蓝牙被动式进入天线连接器上断开。
  3. 松开将电气线束固定到中后部支架总成的夹子。
  4. 拆卸将中后部支架固定到车身的螺栓（5 个），然后将支架从车辆上拆下。
  5. 断开拖车挂钩跳线线束和车身电气线束与拖车挂钩电子控制单元 (ECU) 连接器之间的连接。
  6. 拆卸将拖车挂钩电子控制单元 (ECU) 固定到拖车挂钩总成螺柱的螺母，然后将电子控制单元 (ECU) 从挂钩总成上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    使用 10 毫米深套筒。
  7. 松开将拖车挂钩跳线线束固定到拖车挂钩总成的树形头卡子。
  8. 拆卸将拖车挂钩跳线线束固定到拖车挂钩总成支架的螺栓（3 个）和螺母（3 个），将跳线线束穿过拖车挂钩总成支架上的开口，然后将跳线线束从挂钩总成上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    螺栓从底部插入，螺母位于顶部。

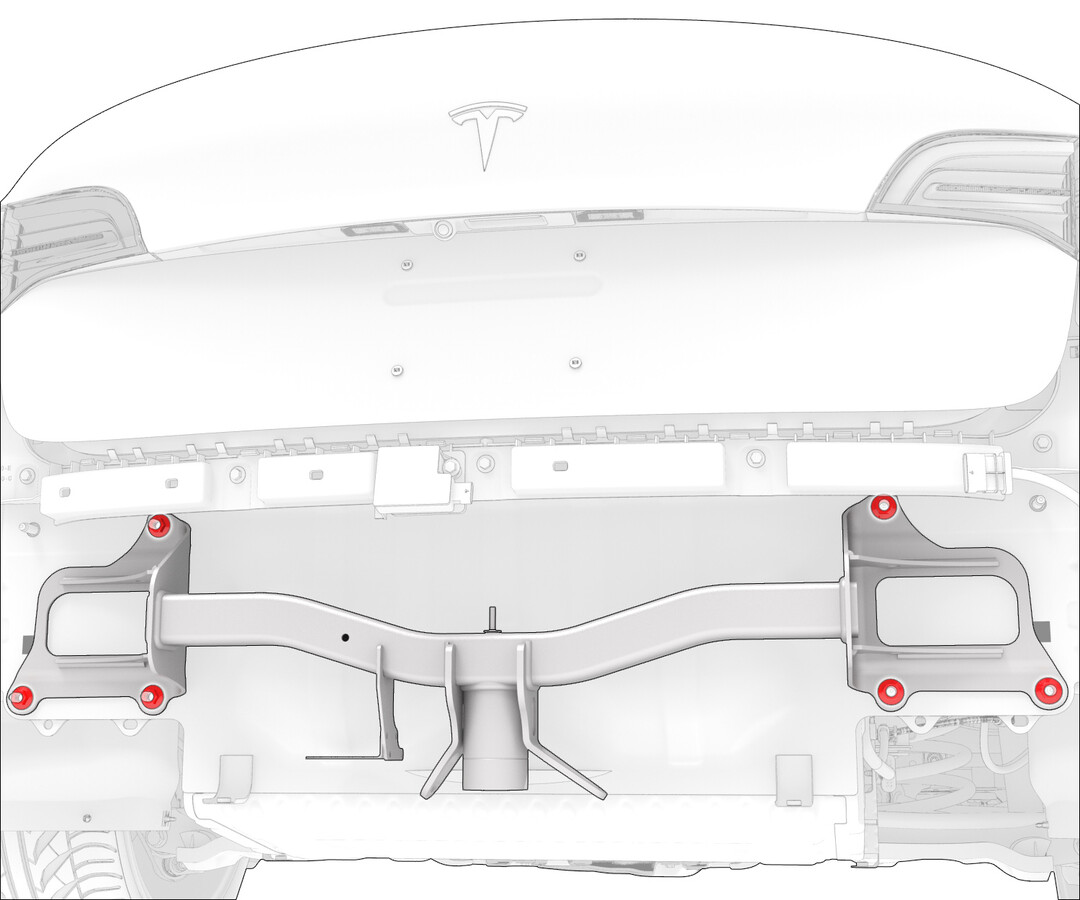

  9. 拆卸将拖车挂钩总成固定到车身螺柱的螺母（6 个）。
    提示： 推荐使用以下工具：
  10. 在协助下，将拖车挂钩总成从车辆上拆下。

安装

  1. 在协助下，将拖车挂钩总成安装到车身螺柱上。
  2. 安装将拖车挂钩总成固定到车身螺柱的螺母（6 个）。
    60 Nm (44.2 lbs-ft)
    提示： 推荐使用以下工具：
  3. 仅适用于欧盟认证拖车插座：安装拖车跳线线束前，请先执行以下子步骤，以防进水。
    1. 切割并拆卸拖车跳线线束上的树形头卡子。
    2. 沿拖车插座至拖车挂钩电子控制单元 (ECU) 连接器方向在拖车挂钩线束上粘贴胶带，使胶带稍稍重合，以免留下间隙。
      Informational PurposesAn informational icon, calling your attention
      注
      粘贴标签角落，注意需要保持标签可见。
    3. 在拖车跳线线束上距离拖车挂钩电子控制单元 (ECU) 连接器大约 23 厘米（9 英寸）处安装新的树形头卡子，然后整理好多余扎带。
  4. 将拖车挂钩跳线线束穿过拖车挂钩总成支架上的开口，然后将跳线线束安装到支架上，使孔对齐，保护盖旋转到左侧。
  5. 安装将跳线线束固定到支架的螺钉（3 个）和螺母（3 个）。
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    螺栓从底部插入，螺母位于顶部。
  6. 紧固将拖车挂钩跳线线束固定到拖车挂钩总成的树形头卡子。
  7. 检查拖车挂钩总成螺柱的底座上是否有斜肩或环氧树脂垫圈：
    • 如果螺柱带有环氧树脂垫圈或螺柱的底座上有大于 0.8 毫米的斜肩，则继续执行下一步操作。
    • 如果螺柱上没有环氧树脂垫圈并且螺柱底座上有小于等于 0.8 毫米的斜肩，请先在螺柱上放置一个环氧树脂垫圈（1016456-00-B 或更高版本），然后再安装 ECU。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果向没有垫圈或斜肩（大于 0.8 毫米）的螺柱上安装 ECU，拧紧螺母时可能会损坏 ECU。
  8. 将拖车挂钩电子控制单元 (ECU) 安装到拖车挂钩总成螺柱上，然后安装将电子控制单元 (ECU) 固定到挂钩总成的螺母。
    6 Nm (4.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  9. 将拖车挂钩跳线线束和车身电气线束连接到拖车挂钩电子控制单元 (ECU) 连接器。
  10. 将中后部支架安装到车身，然后安装将支架固定到车身的螺栓（5 个）。
    4 Nm (2.9 lbs-ft)
  11. 紧固将电气线束固定到中后部支架总成的夹子。
  12. 将电气线束连接到后侧蓝牙被动式进入天线连接器。
  13. 安装后饰板。请参阅饰板 - 后（拆卸和安装）。
