压缩机(不带加热泵款)(拆卸和更换)

校正代码 18203902 2.22 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
更换空调压缩机时,必须检查接收器干燥机中的干燥剂袋,以确认因压缩机故障产生的碎屑是否已进入系统。请参阅接收器干燥机和干燥剂(不带加热泵款)(拆卸和更换)

拆卸

  1. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  2. 拆卸暖通空调 (HVAC) 集气室外侧风管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外(拆卸和更换)
  3. 回收空调制冷剂。请参阅空调制冷剂(回收和重新加注)
    Informational PurposesAn informational icon, calling your attention
    继续此程序,同时回收制冷剂。
  4. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  5. 执行车辆电气绝缘程序。请参阅车辆高压禁用程序
  6. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)

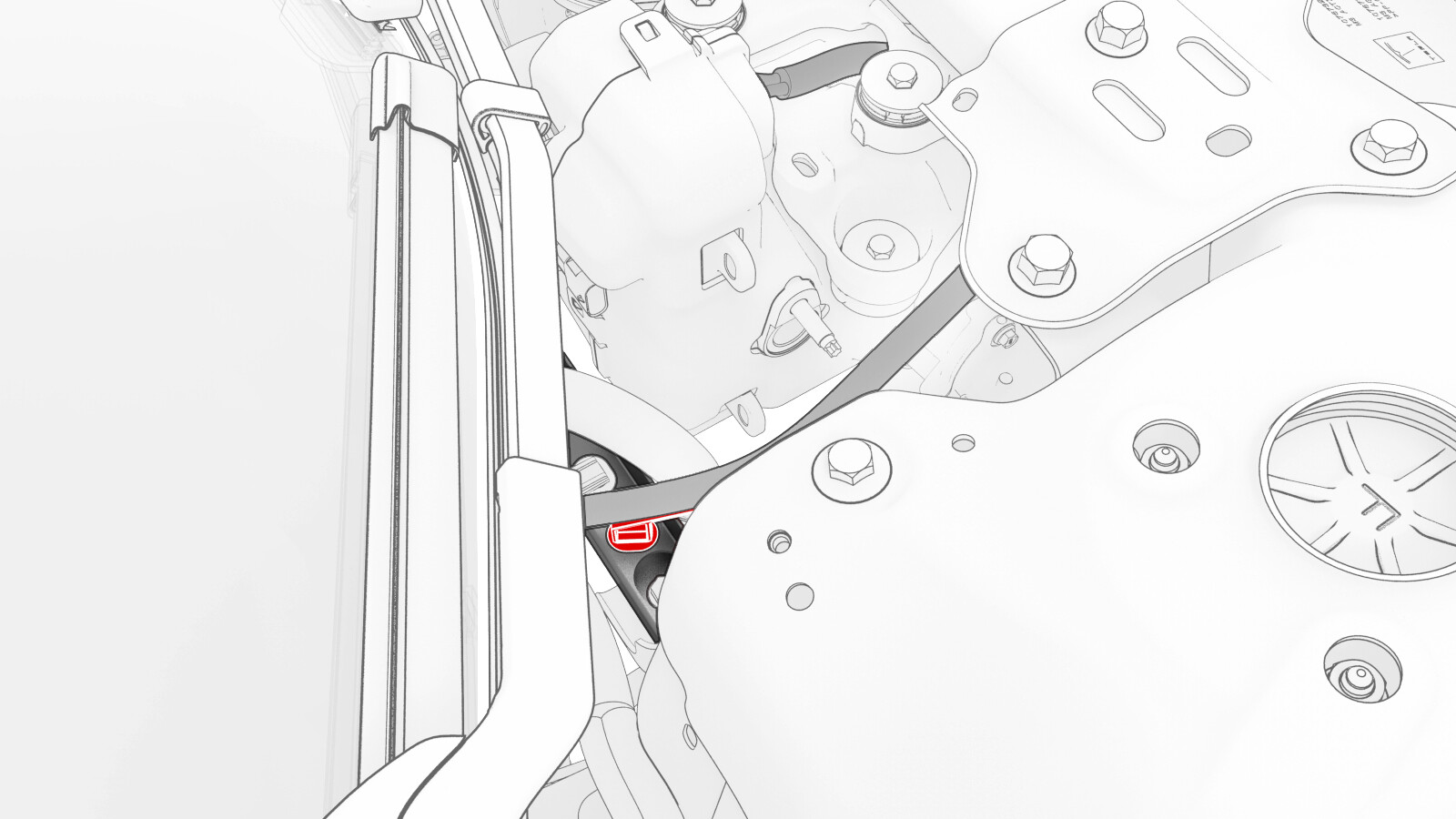

  7. 断开压缩机高压电气连接器与高压电气线束的连接。
  8. 松开将压缩机高压电气线束固定到隔板的夹子。

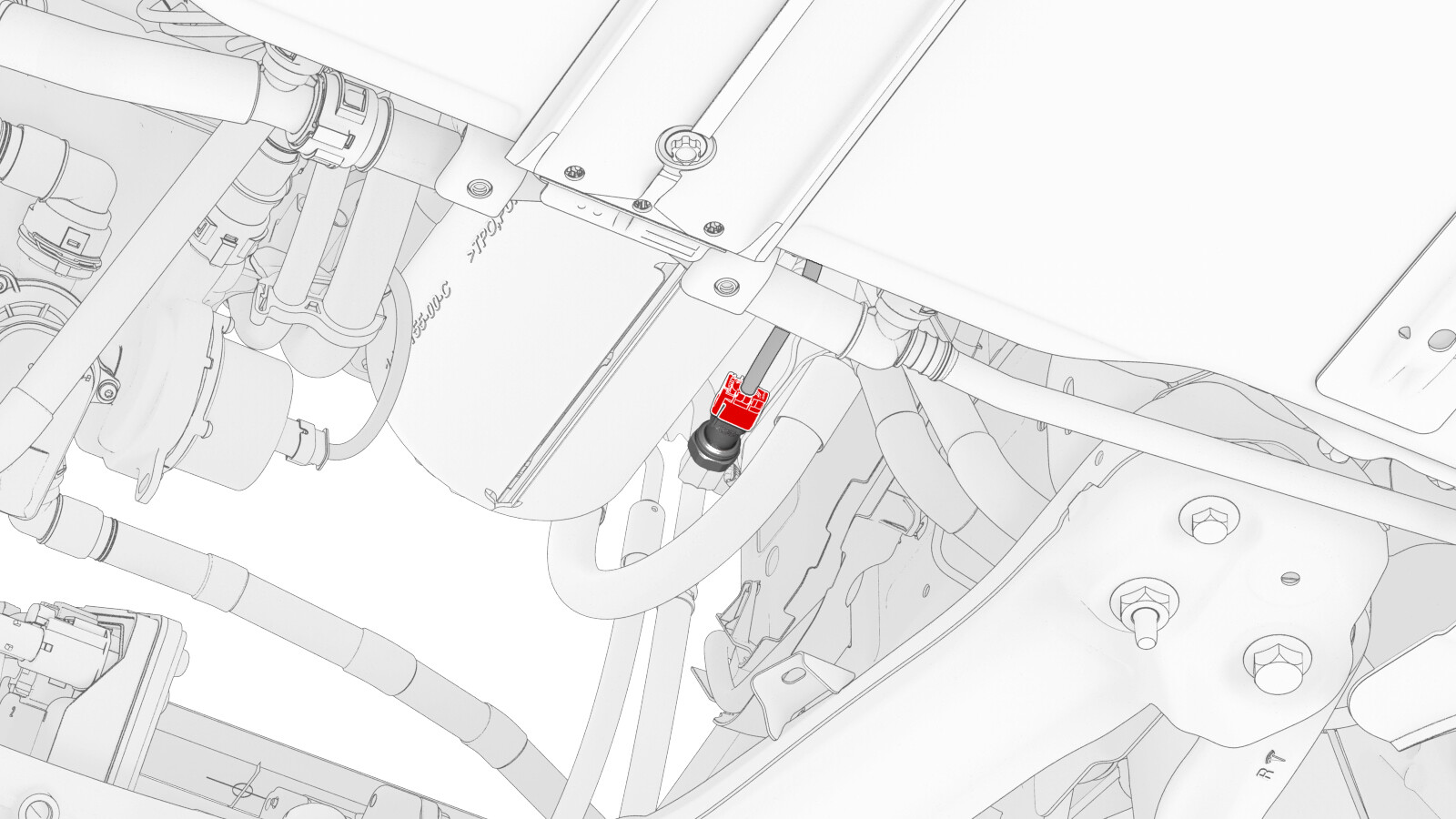

  9. 将电气线束从高压传感器连接器上断开。
  10. 降下车辆。

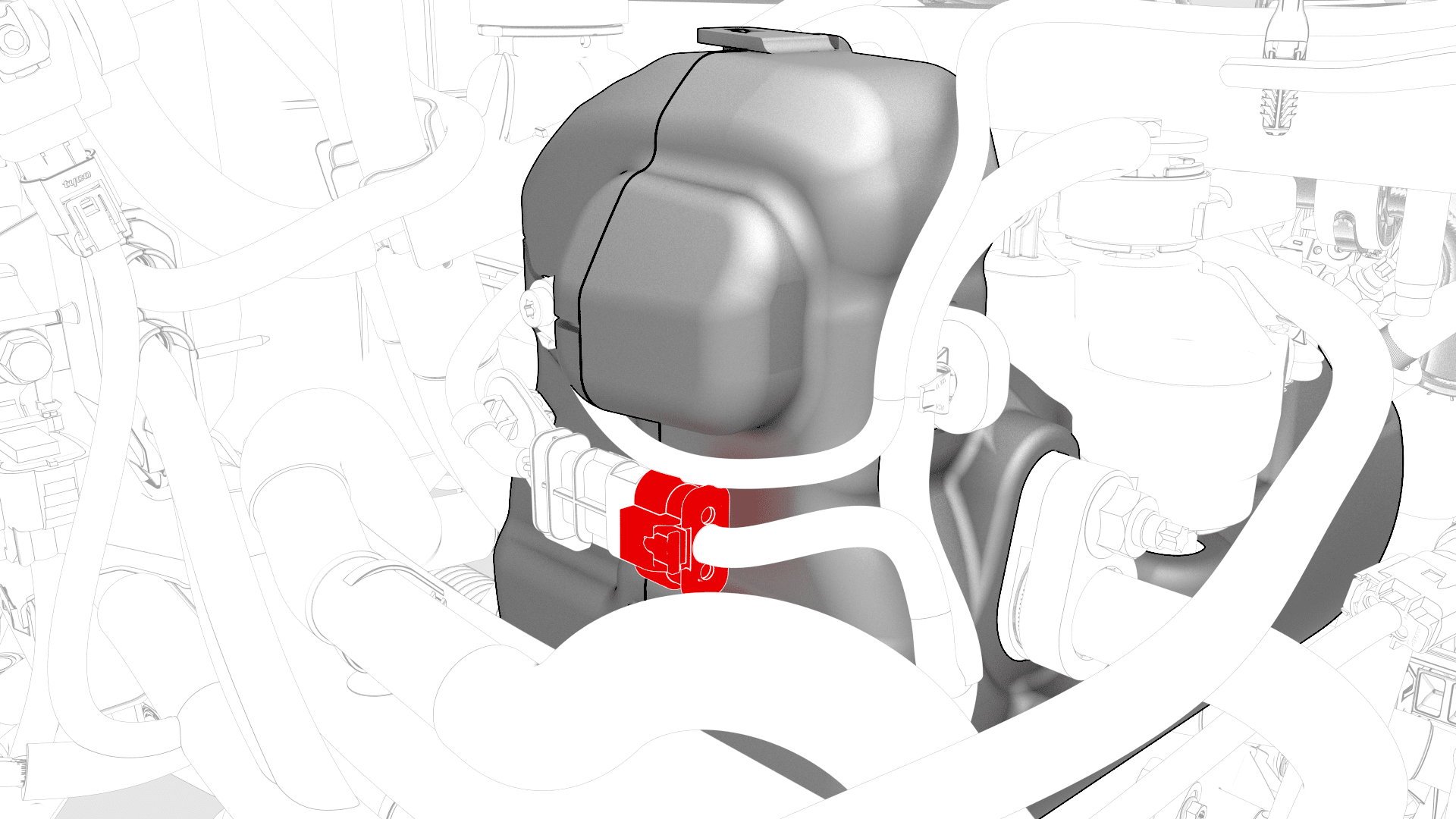

  11. 断开压缩机上的低压电气连接器。

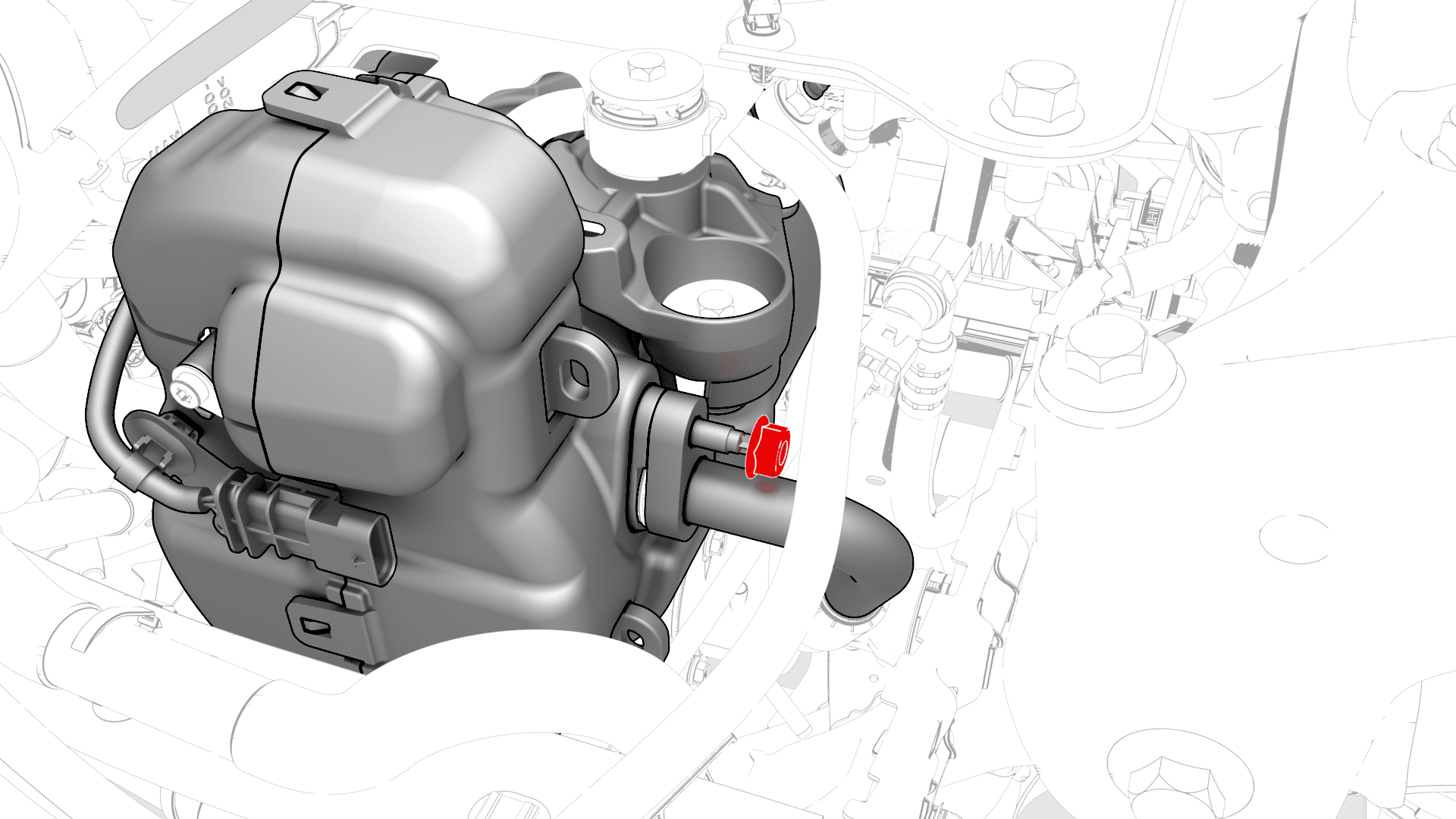

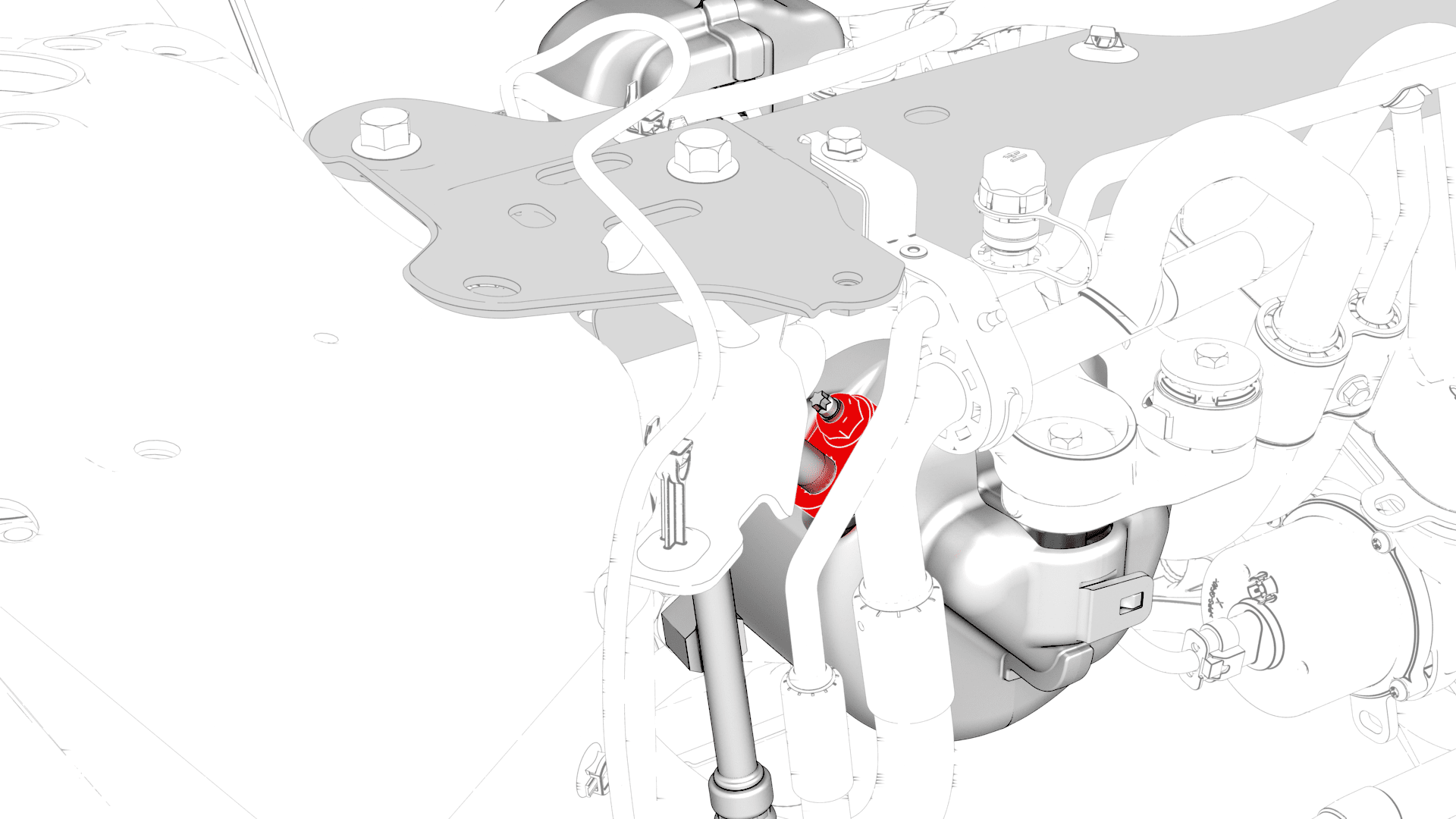

  12. 拆卸将接地线束固定到压缩机的螺栓。
    6 Nm (4.4 lbs-ft)

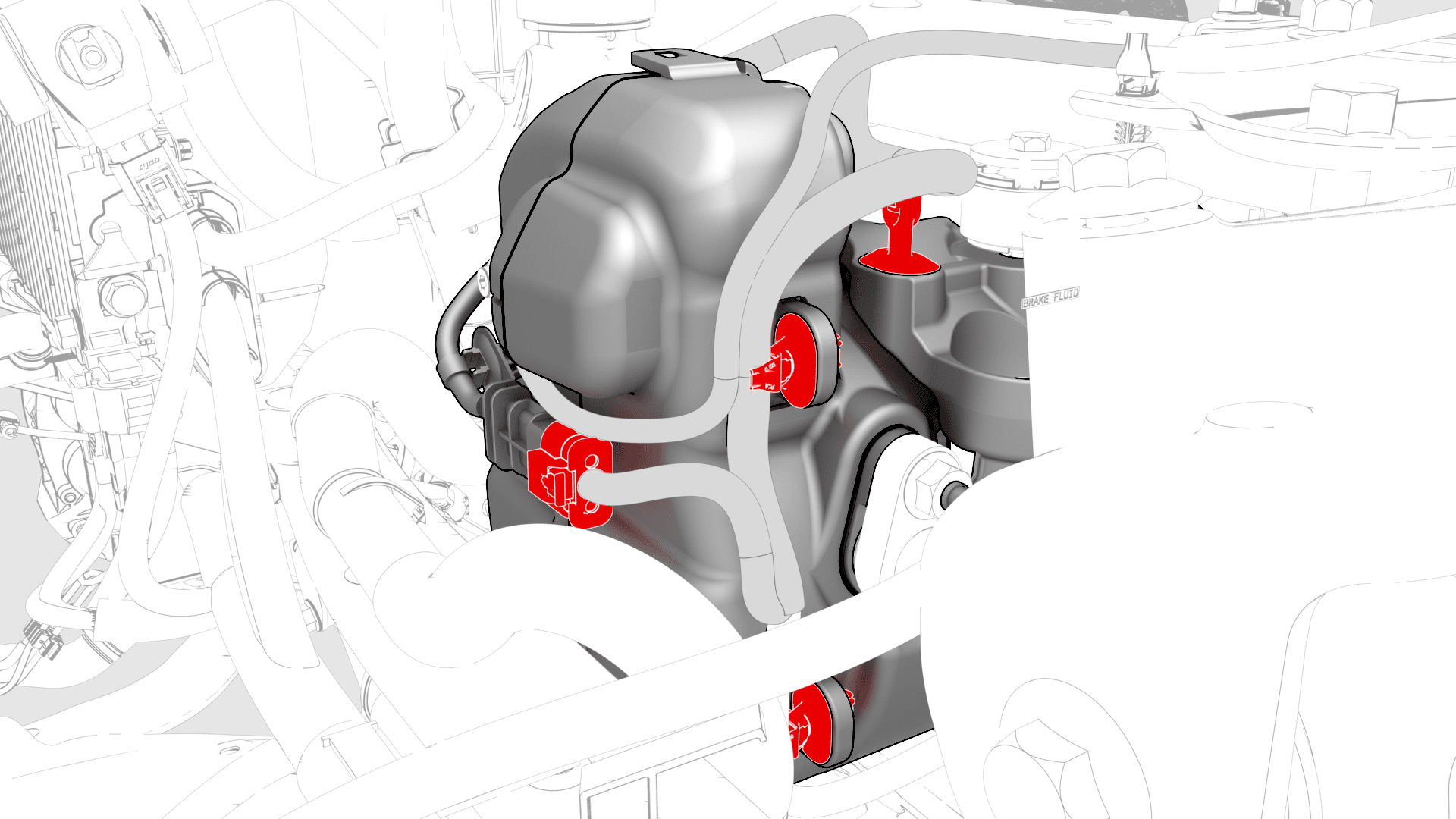

  13. 松开将低压电气线束固定到压缩机和压缩机支架的夹子。
  14. 拆卸将吸入/液体管路支架固定到减震塔支架的螺栓,然后将二者分离。

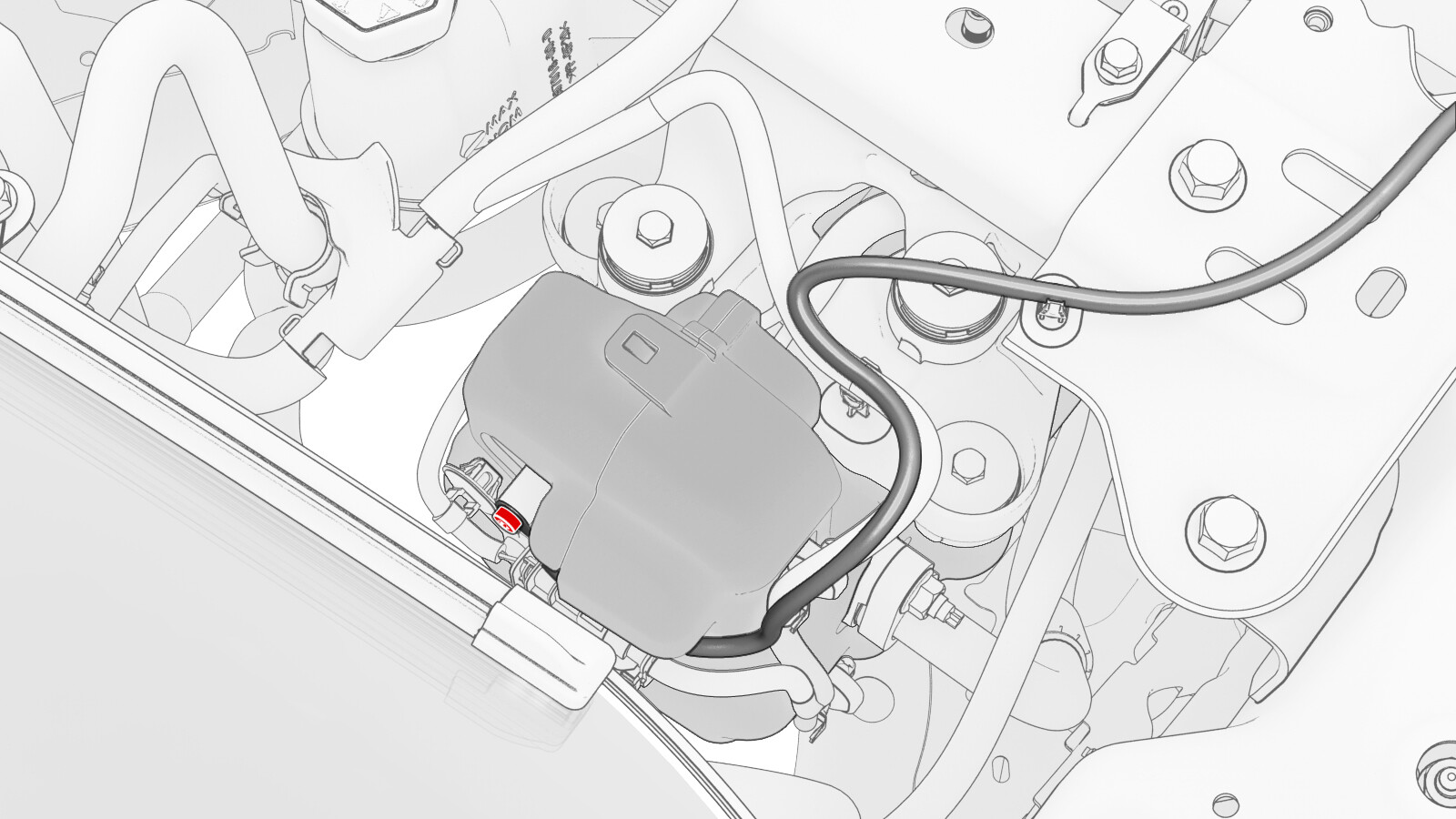

  15. 将电气线束从低压传感器连接器上断开。
  16. Informational PurposesAn informational icon, calling your attention
    继续此程序前,确保制冷剂已完全回收。
  17. 松开将吸入/液体管路固定到制冷器与膨胀阀总成的螺栓,然后从制冷器与膨胀阀总成上拆下管路。
  18. 拆卸并弃置吸入/液体管路接头上的 O 型环。
  19. 松开将电气线束固定到吸液管路的夹子。
  20. 将电气线束从动力总成冷却液泵连接器上断开。
  21. 松开将吸入/液体管路固定到超级瓶的卡子。

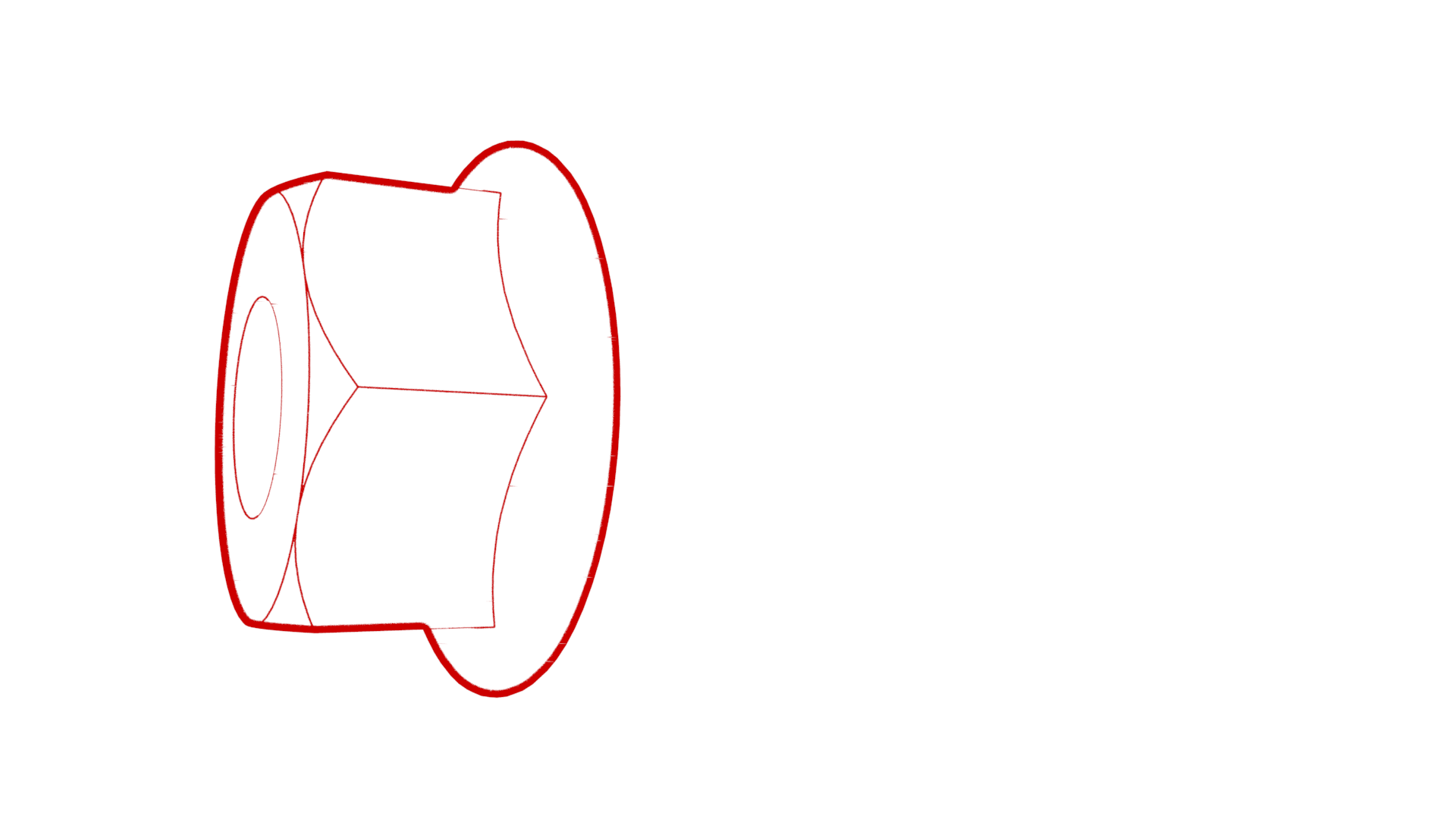

  22. 拆卸将排放管路固定到压缩机的螺母,然后从压缩机上拆下排放管路。
  23. 拆卸并弃置排放管上的 O 型环。
  24. 拆卸将吸入/液体管路固定到压缩机的螺母,然后从压缩机上拆下吸入/液体管路。
  25. 拆卸并弃置吸入/液体管路上的 O 型环。

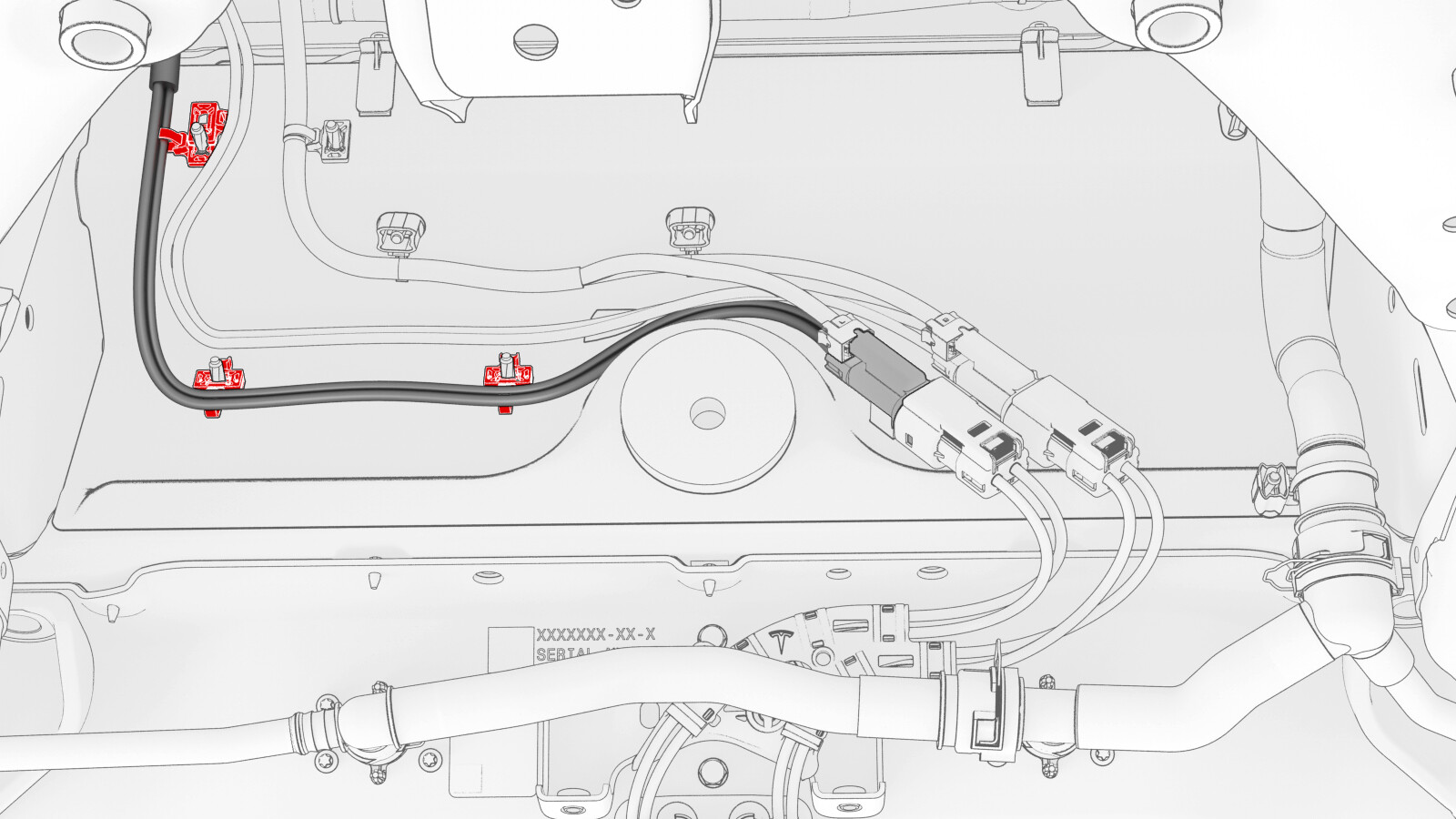

  26. 松开将压缩机高压电气线束固定到横梁的夹子。
  27. 将压缩机高压电气线束向减震塔支架前部移动,以便拆下压缩机。

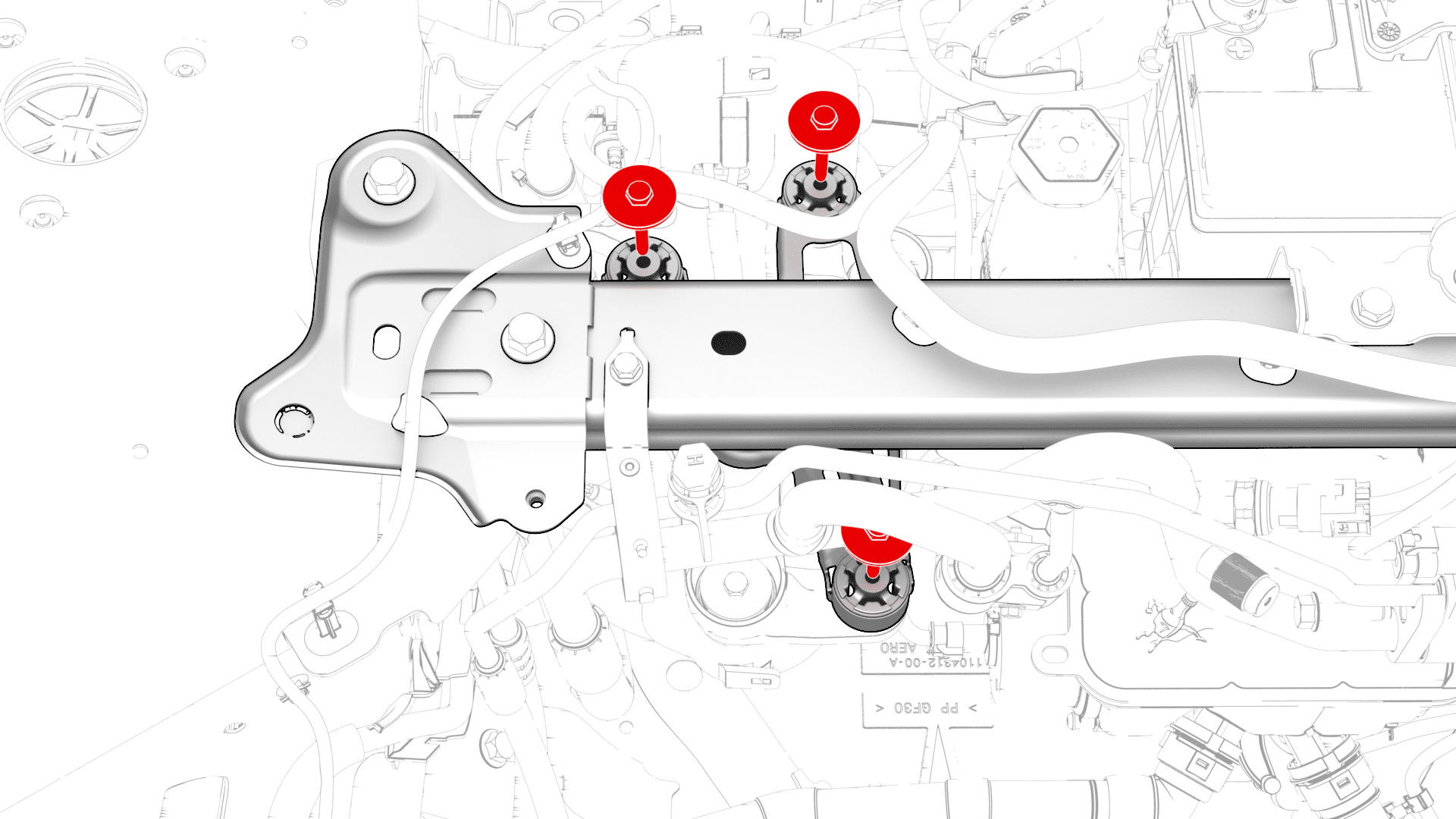

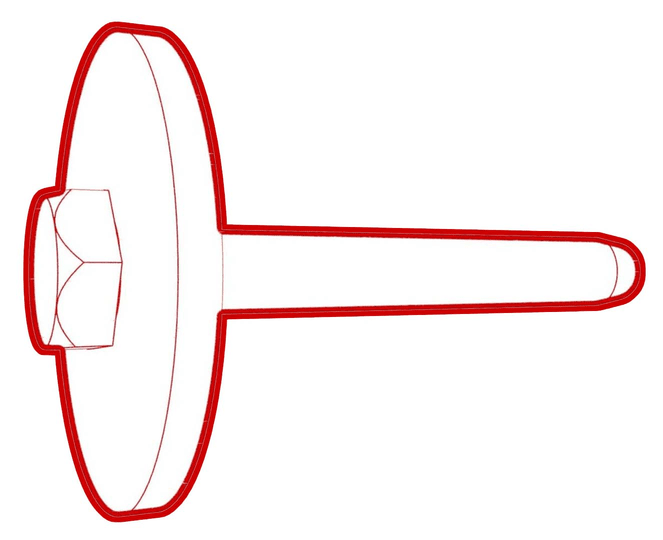

  28. 拆卸将压缩机固定到减震塔支架的螺栓,然后降下压缩机并将其从车辆上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    放置压缩机,使制冷剂接头朝上,防止机油从这些接头中泄漏出来。必须先对已拆卸压缩机及内部机油进行称重,然后才可以安装替换压缩机。
  29. 松开将压缩机高压电气线束固定到中间支架的夹子。

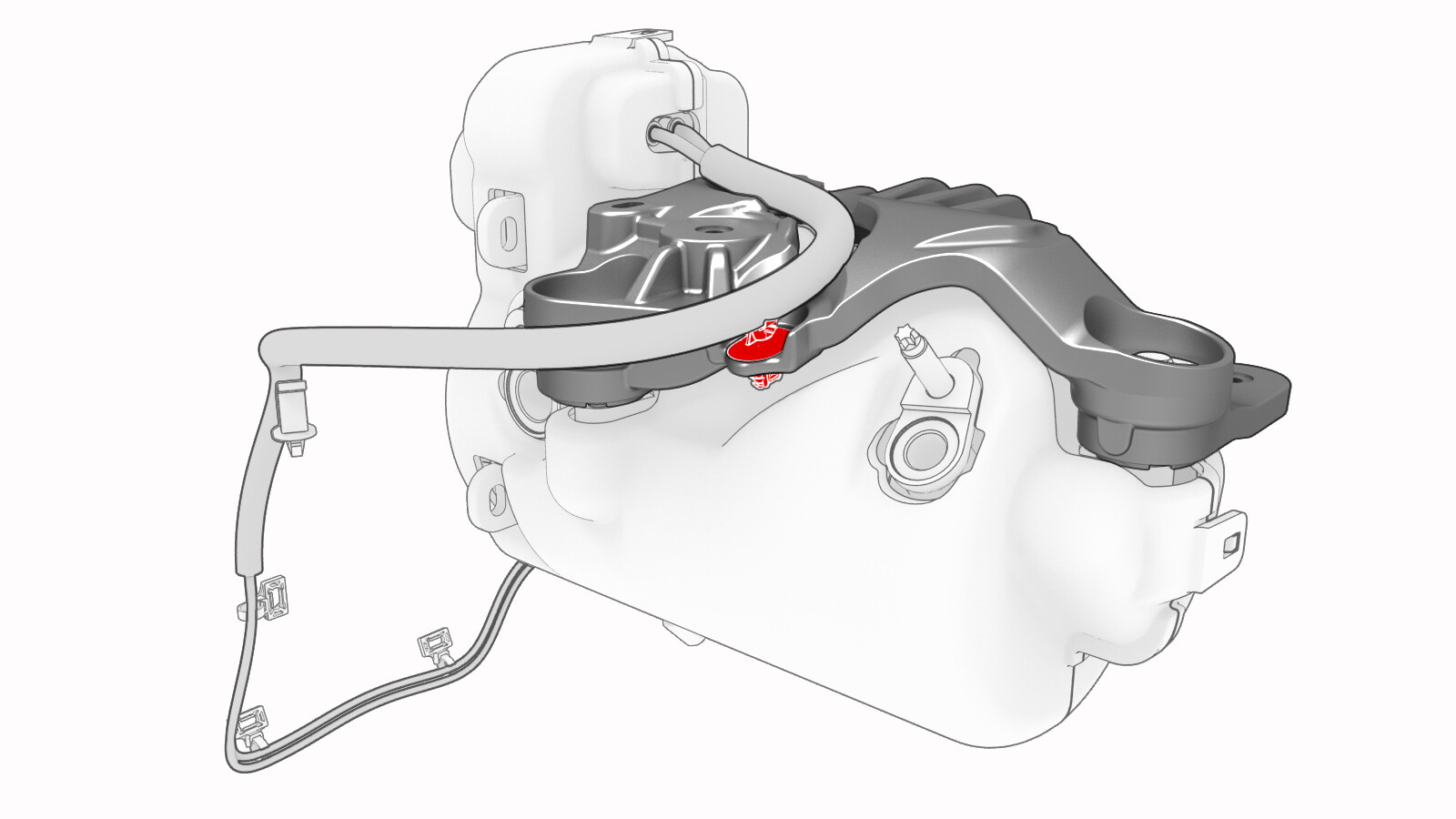

  30. 拆卸将中间支架固定到压缩机的螺栓,然后从压缩机上拆下支架。

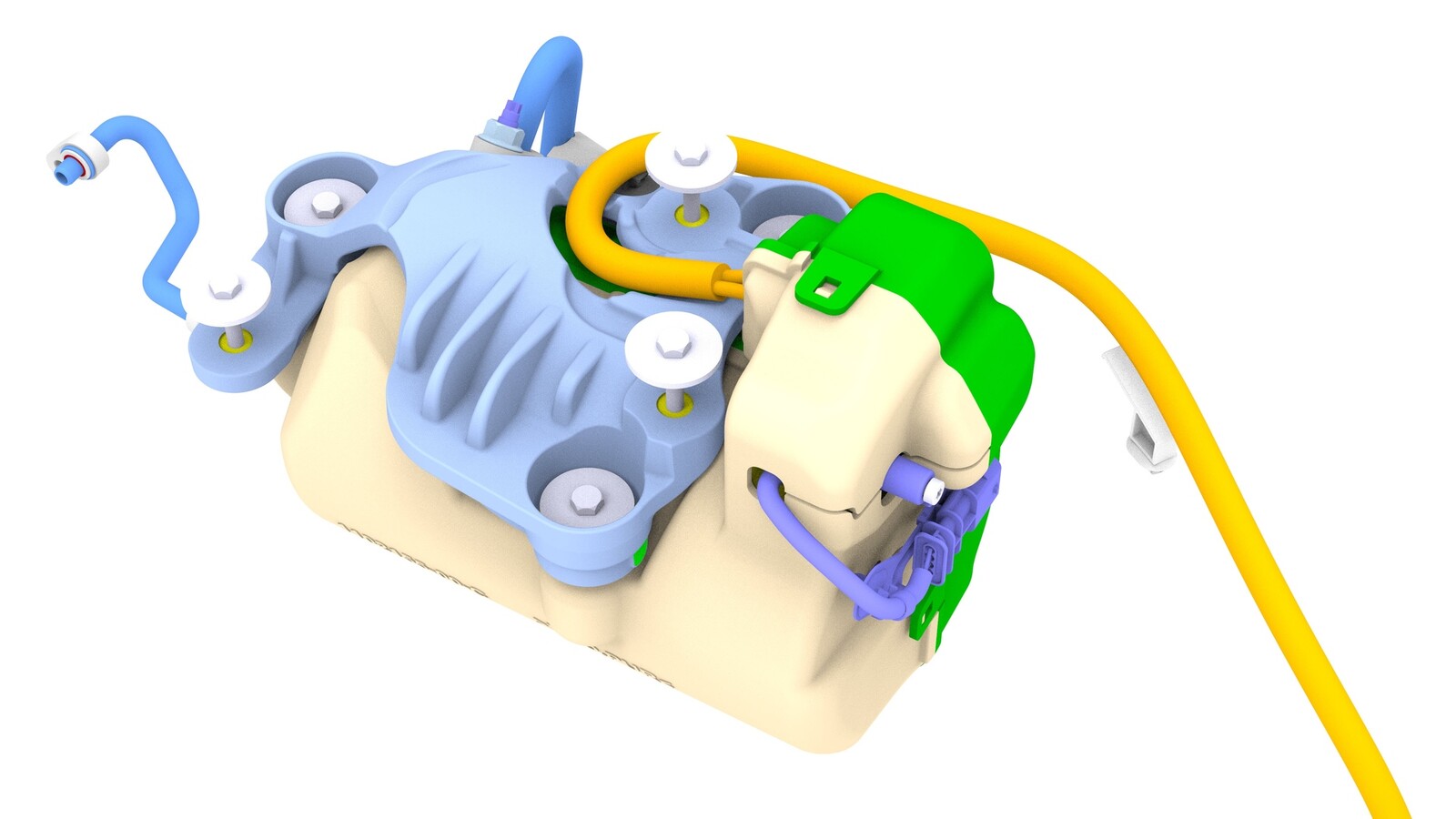

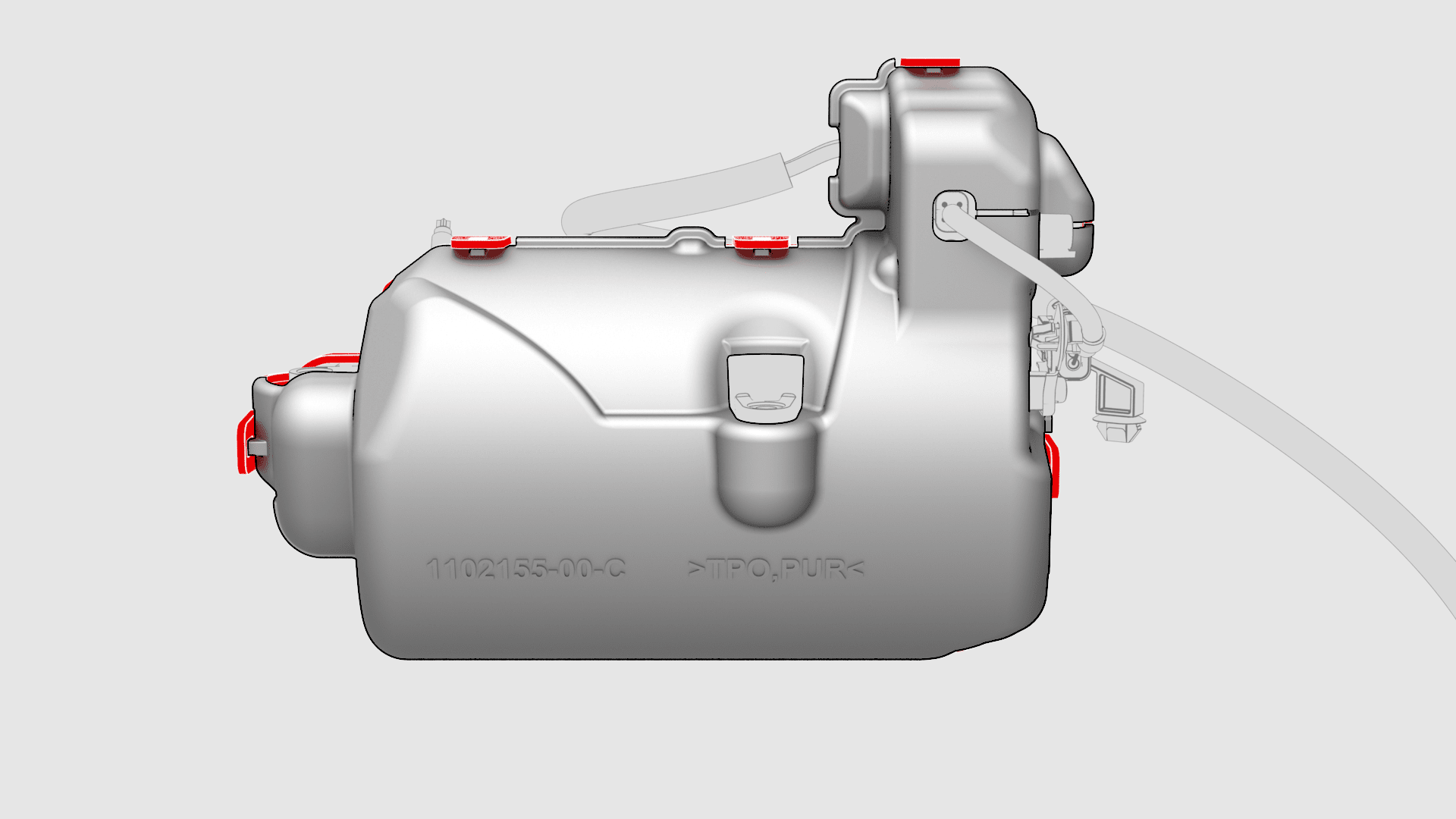

  31. 松开将隔音罩固定到压缩机上方的卡子,然后拆下隔音罩。
  32. 使用电子称称量已拆下压缩机的重量,并记录重量值。
    Informational PurposesAn informational icon, calling your attention
    请勿排放已拆卸压缩机中的机油。

安装

  1. 拆卸替换压缩机上的端口塞和端口螺母。
  2. 使用电子称称量并记录替换压缩机的重量。
  3. 用替换压缩机的重量减去已拆卸压缩机的重量。所得差值等于要从替换压缩机中排出的机油的重量。
  4. 将替换压缩机倒置,通过吸入(大)端口将少量机油排入一个清洁、干燥的收集容器中。
    Informational PurposesAn informational icon, calling your attention
    如有必要,稍后可将收集的机油重新注入空调系统。
  5. 重复第2步至第4步,直至替换压缩机的重量等于已拆卸压缩机的重量。
  6. 在压缩机上方安装隔音罩,然后紧固将隔音罩固定在压缩机上方的夹子。
  7. 将中间支架安装到压缩机上,然后安装将支架固定到压缩机的螺栓。
    10 Nm (7.4 lbs-ft)
  8. 紧固将压缩机高压电气线束固定到中间支架的夹子。

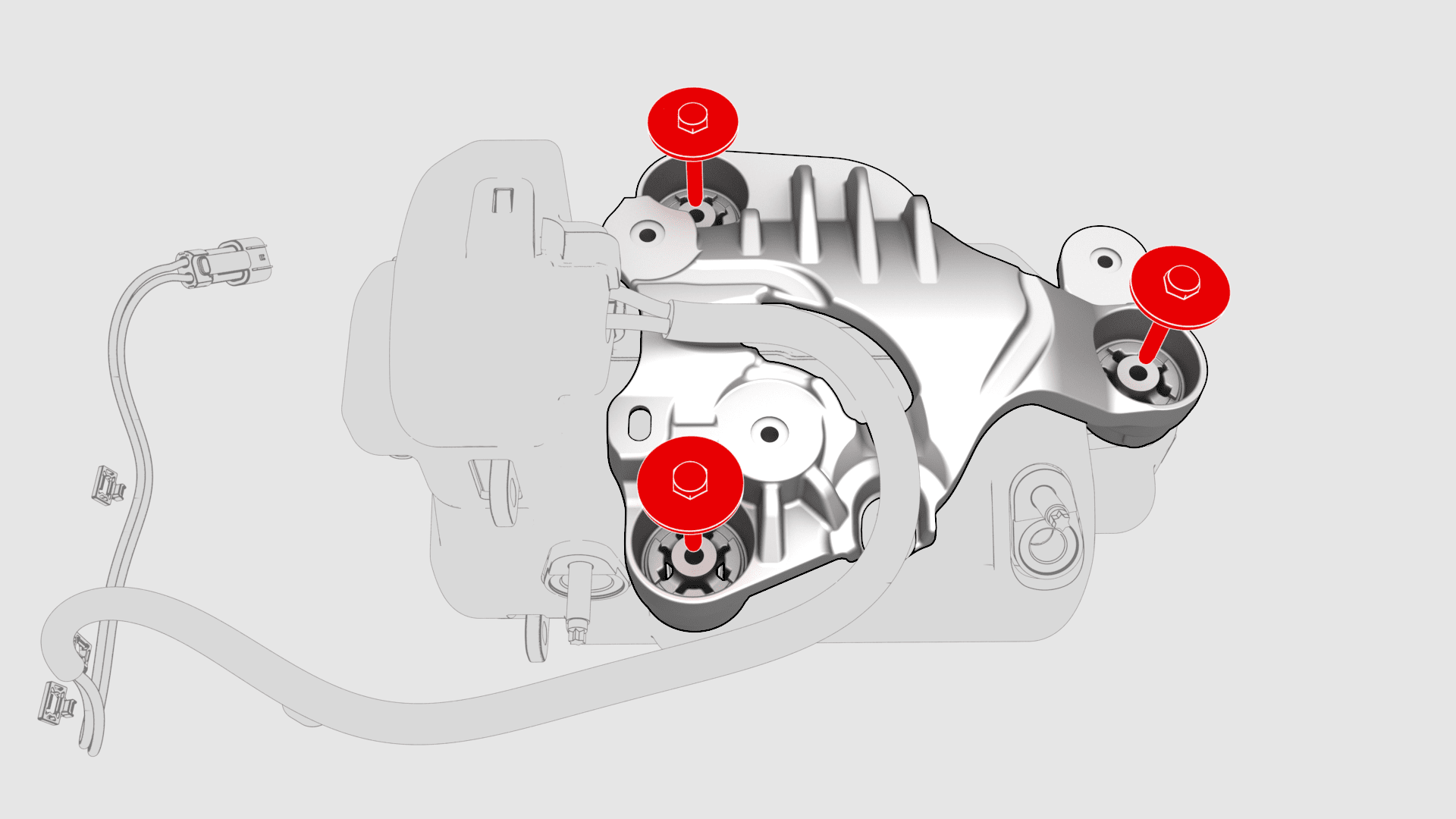

  9. 将压缩机安装在减震塔支架下方,然后安装将压缩机固定到减震塔支架的螺栓。
    10 Nm (7.4 lbs-ft)
  10. 移动减震塔支架后面的压缩机高压电气线束。
  11. 紧固将压缩机高压电气线束固定到车身的夹子。
  12. 向吸入/液体管路上安装一个新的 O 型环,将管路插入压缩机,然后安装将管路固定到压缩机的螺母。
    22 Nm (16.2 lbs-ft)
  13. 向排放管路上安装一个新的 O 型环,将管路插入压缩机,然后安装将管路固定到压缩机的螺母。
    22 Nm (16.2 lbs-ft)
  14. 紧固将吸入/液体管路固定到超级瓶的卡子。
  15. 将电气线束连接到动力总成冷却液泵连接器。
  16. 紧固将电气线束固定到吸入/液体管路的卡子。
  17. 向吸入/液体管路接头上安装新的 O 型环,将接头安装到制冷器与膨胀阀总成,然后安装将接头固定到制冷器与膨胀阀总成的螺栓。
    5.5 Nm (4.1 lbs-ft)
  18. 将电气线束连接到低压传感器连接器。
  19. 将吸入/液体管路支架安装到减震塔支架上,然后安装将吸入/液体管路支架固定到减震塔支架的螺栓。
    5.5 Nm (4.1 lbs-ft)
  20. 紧固将低压电气线束固定到压缩机和压缩机支架的夹子。
  21. 安装将接地线束固定到压缩机的螺栓。
    6 Nm (4.4 lbs-ft)
  22. 将低压电气线束连接到压缩机连接器。
  23. 举升车辆。
  24. 将电气线束与高压传感器连接器相连。
  25. 紧固将压缩机高压电气线束固定到隔板的夹子。
  26. 将压缩机高压电气连接器连接到高压电气线束。
  27. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  28. 将红色高压软管与车辆的高压端口相连,将蓝色低压软管与车辆的低压端口相连。
  29. 开始空调真空和泄漏测试,并在测试运行期间继续此程序。
  30. 安装高压电池仓高压盖帽。请参阅盖 - 高压 - 高压电池仓(拆卸和更换)
  31. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
    Informational PurposesAn informational icon, calling your attention
    请勿在此时安装后挡板。
  32. 空调真空和泄漏测试完成后,再充注制冷剂。请参阅空调制冷剂(回收和重新加注)
  33. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  34. 更新车辆固件。请参阅软件更新
  35. 空调制冷剂重新加注彻底完成后,验证空调系统工况。
  36. 将充电电缆与车辆相连,然后通过 Toolbox 运行TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCESearch for routine in ToolboxThermal System Performance TestThermal / Actions - Test Thermal Performancehv / Front Drive Inverter Replacement - Thermal System Testhv / Rear Drive Inverter Replacement - Thermal System Testhv / Rear Left Drive Inverter Replacement - Thermal System Testhv / Rear Right Drive Inverter Replacement - Thermal System Testhv / Front Drive Unit Replacement - Thermal System Testhv / Rear Drive Unit Replacement - Thermal System Test测试,以验证替换压缩机的工作状况。
  37. 断开充电电缆和笔记本电脑与车辆的连接。
  38. 安装暖通空调 (HVAC) 气室外侧风管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外(拆卸和更换)
  39. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
