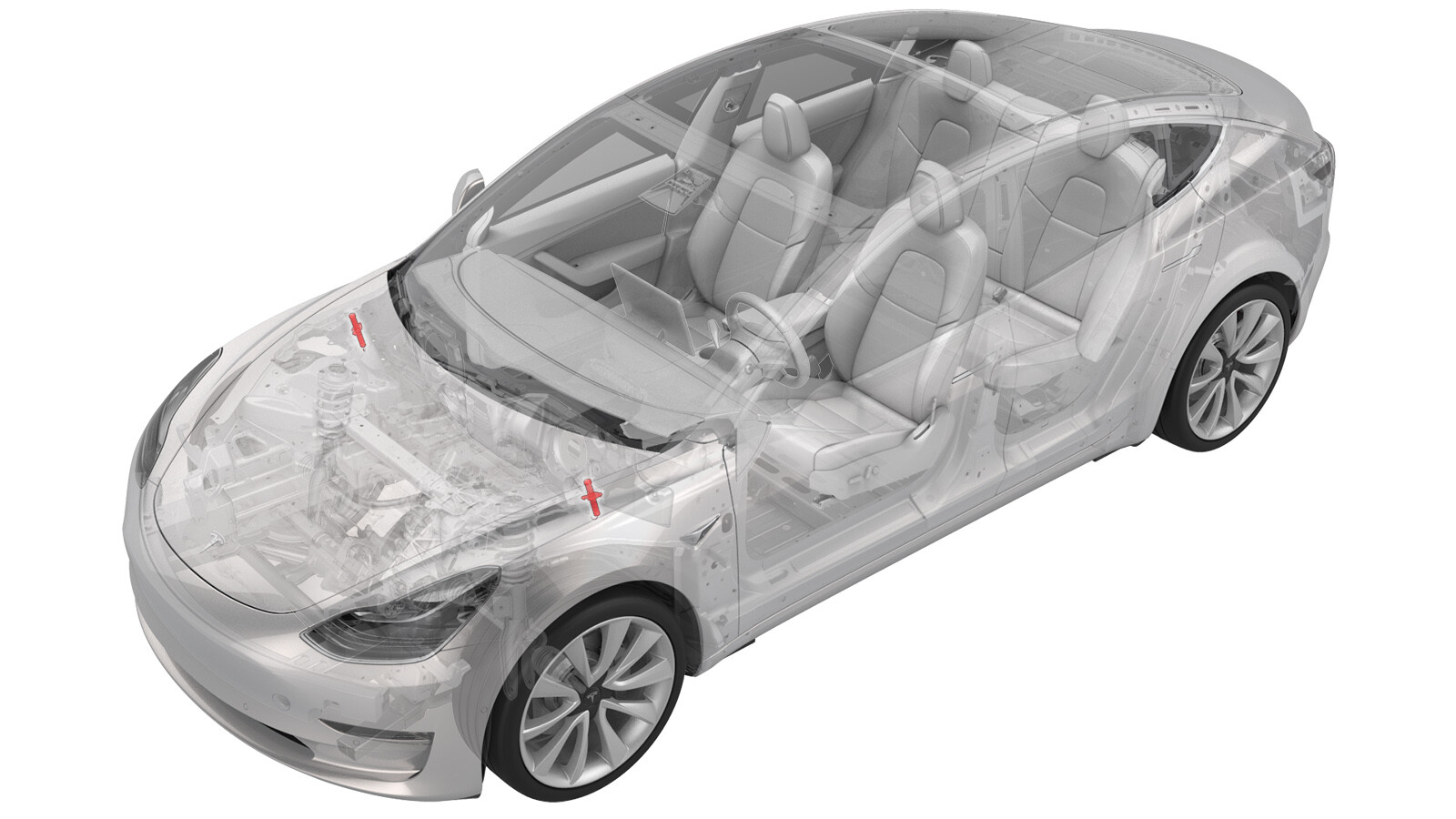

  传动装置 - 行人保护 - LH(拆卸和更换)
     校正代码
    20300102 0.36

          注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。

          注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。。

          注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。
    校正代码
    20300102 0.36

          注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。

          注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。。

          注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。


警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前,确保 12V/低压电源已断开至少 1 分钟。断开 12V/低压电池以及紧急响应回路。否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅气囊和辅助约束系统 (SRS) 预防措施。
警告
          本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|

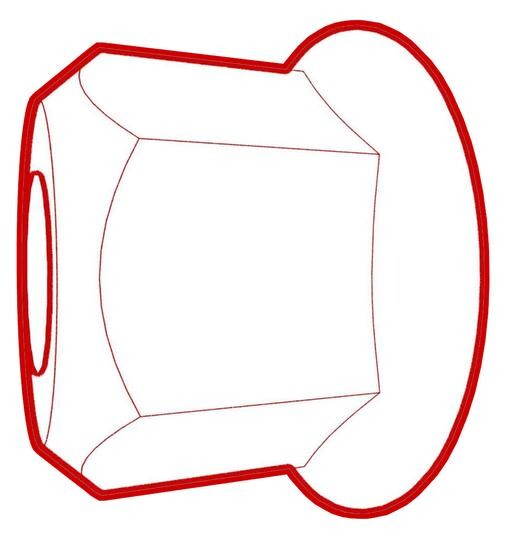

| 将烟火传动装置固定到车身的螺母。 |  6 Nm (4.4 lbs-ft)  |
 | 重复使用 |
拆卸
- 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)。
- 断开 12V 电源。请参阅12V/低压电源(断开和连接)。
- 拆下轮拱内衬。请参阅轮拱内衬 - 前 - LH(拆卸和更换)。
-
          断开烟火执行机构连接器 (x1)。

-

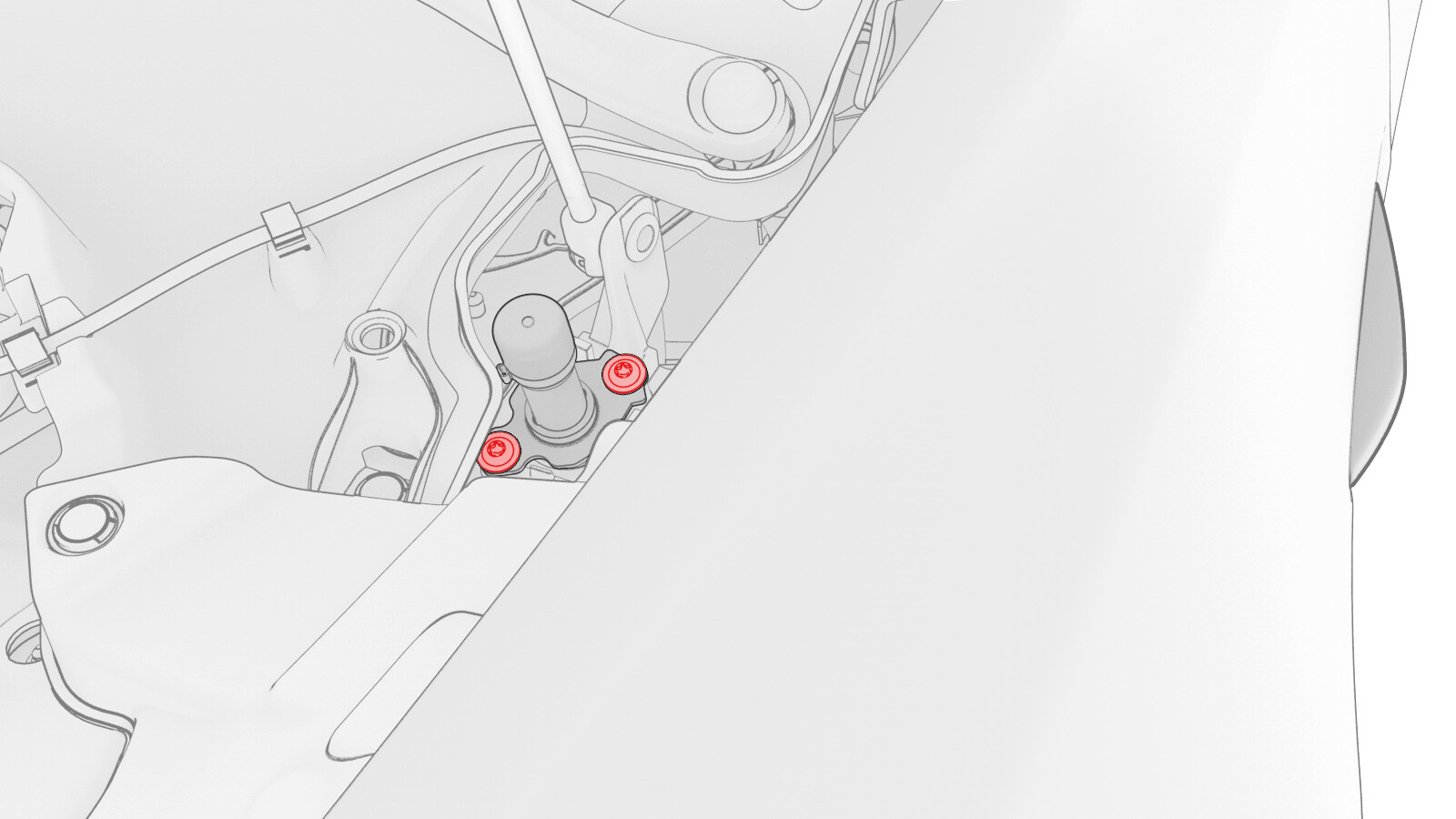

          拆卸将烟火传动装置固定到车身的螺母(2 个),然后将传动装置从车辆上拆下。 6 Nm (4.4 lbs-ft)TIp推荐使用以下工具 6 Nm (4.4 lbs-ft)TIp推荐使用以下工具- T30 梅花套筒
- 1/4 英寸标准棘轮

安装
-
          安装将烟火传动装置固定到车身的螺母(2 个),然后将传动装置安装到车辆上。 6 Nm (4.4 lbs-ft)TIp推荐使用以下工具 6 Nm (4.4 lbs-ft)TIp推荐使用以下工具- T30 梅花套筒
- 1/4 英寸标准棘轮

-
          连接烟火传动装置连接器(1 个)。

- 安装轮拱内衬。请参阅轮拱内衬 - 前 - LH(拆卸和更换)。
- 连接 12V 电源。请参阅12V/低压电源(断开和连接)。
- 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)。
