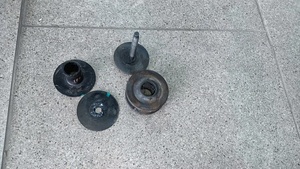

套件 - 冷却风扇模块隔离器 - 空调冷凝器（拆卸和更换）

校正代码 183082240.5注：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  2. 拆卸驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  3. 拆卸前备箱盖闩锁盖板。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  4. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）

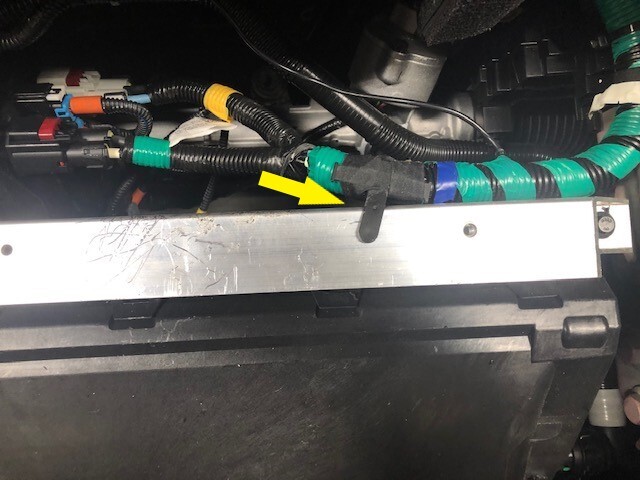

  5. 松开将前部线束固定到前备箱储物单元前部加固支架的夹子。
  6. 拆卸将前备箱储物单元加固支架固定到冷却风扇的螺栓（2 个），然后拆下前备箱加固支架。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件

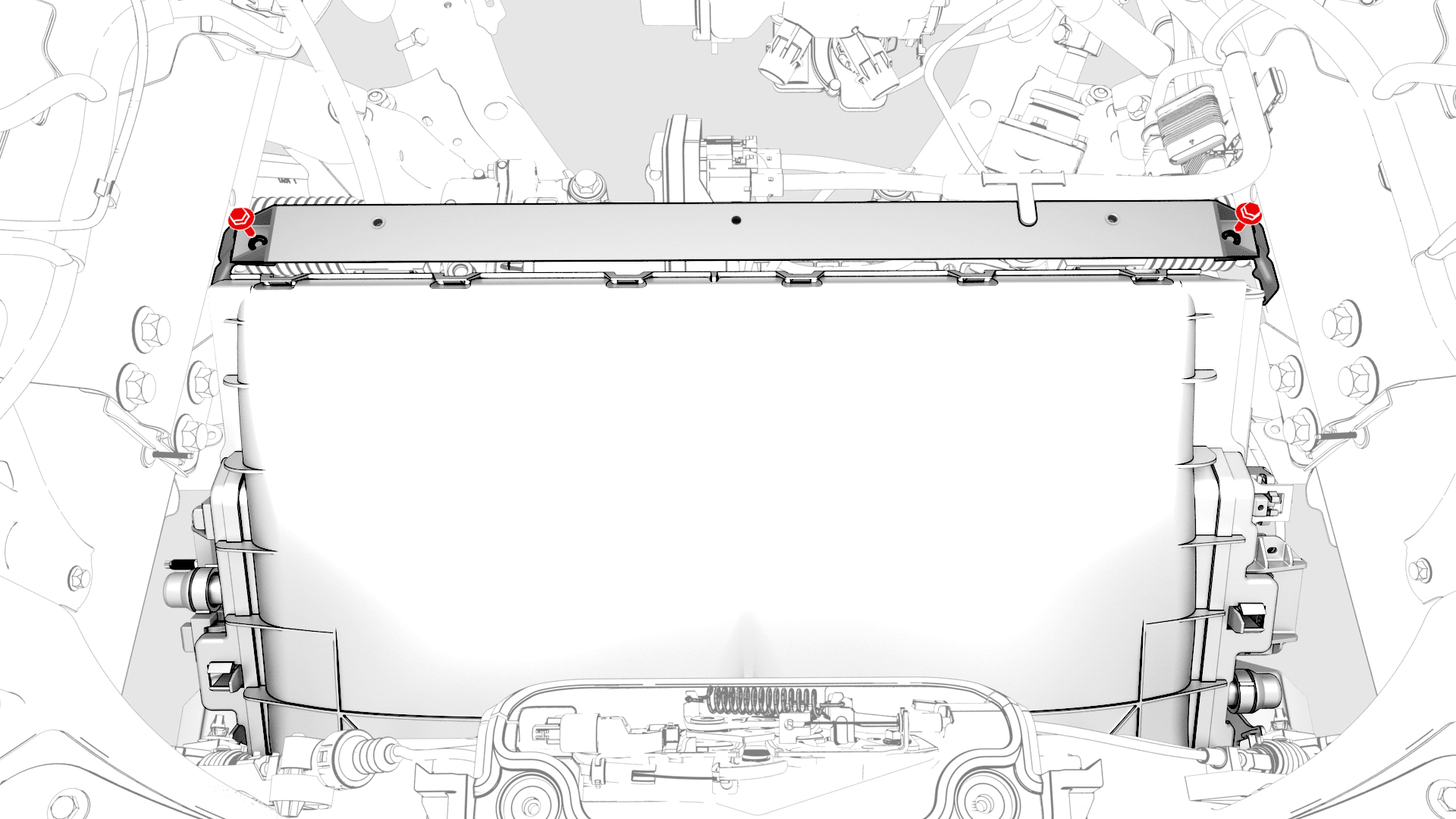

  7. 拆卸将上部冷却风扇模块隔离器固定到加固支架的螺栓（4 个）。
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件
  8. 完全升起车辆，然后将举升机降落至锁止位。
  9. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）
  10. 将前裙板从前饰板上拆下。请参阅裙板 - 前饰板（拆卸和更换）

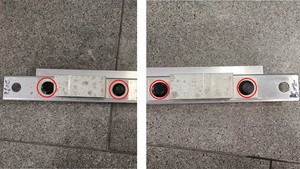

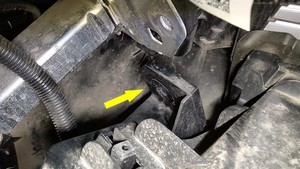

  11. 拆卸将冷却风扇模块左右侧下部固定到踝部止动爪的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    在协助下，向上提起冷却风扇模块，以便拆卸螺栓。
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
    图 1. 左侧
    图 2. 右侧

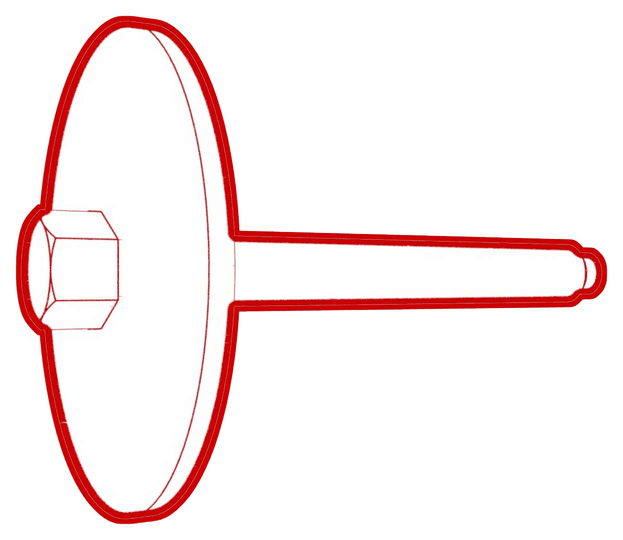

  12. 将下部冷却风扇模块隔离器从冷却风扇上拆下。

安装

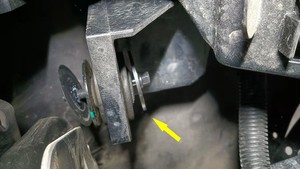

  1. 将下部冷却风扇模块隔离器安装到冷却风扇上。
  2. 轻轻提起风扇模块并确保其就位，然后预装将模块总成固定到车辆的螺栓。
  3. 紧固将冷却风扇模块左右侧固定到车辆的螺栓。
    10 Nm (7.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 8 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
    图 3. 左侧
    图 4. 右侧
  4. 将前裙板安装到前饰板上。请参阅裙板 - 前饰板（拆卸和更换）
  5. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）
  6. 完全降低车辆。
  7. 安装将上部冷却风扇模块隔离器固定到加固支架的螺栓（4 个）。
    6 Nm (4.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件
  8. 将前备箱储物单元加固支架放置到冷却风扇上，然后安装将支架固定到冷却风扇的螺栓（2 个）。
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件
  9. 安装将前部线束固定到前备箱储物单元前部加固支架的夹子。
  10. 安装前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）
  11. 安装前备箱盖闩锁盖板。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  12. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  13. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
