闩锁传动装置 - 充电接口（拆卸和更换）

校正代码 44014002 0.84 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2023 年 10 月 27 日：将充电接口至车身螺栓扭矩更新至 9 Nm。
  • 2023 年 10 月 10 日：添加了“请勿手动关闭充电接口盖板”的注意事项。
  • 2023 年 5 月 24 日：删除了车辆电气绝缘程序。
设备：
  • 1076921-00-B 绝缘电阻万用表，Fluke 1507（北美）
  • 1076921-00-A 绝缘电阻万用表，Fluke 1587（欧洲、中东和非洲）
  • 1076921-01-B 绝缘电阻万用表，Fluke 1508（亚太地区）
  • 1108272-00-B 变流器逻辑连接器盖，3DU
  • 1130480-00-A 超薄测试探针，Fluke TP38
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

警告

Remove all jewelry (watches, bracelets, rings, necklaces, earrings, ID tags, piercings, etc.) from your person, and all objects (keys, coins, pens, pencils, tools, fasteners, etc.) from your pockets before performing any procedure that exposes you to high voltage.

警告
If corrective eyewear is necessary to safely perform any procedure, make sure that the eyewear is securely restrained to the head and cannot fall off.
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE)：

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试器
  • 护目镜
  • 电气绝缘保护安全鞋
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前，需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测，则需弃置这副手套。

警告

确保高压绝缘手套未过期。高压绝缘手套有效期为印在手套上的测试日期后 12 个月内，但首次使用后，即使手套仍处于上述 12 个月有效期内，也只能使用 6 个月。

拆卸

  1. 打开后备箱。
  2. 打开充电接口盖板。
  3. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  4. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  5. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  6. 执行充电接口电压检查程序。请参阅充电接口电压检查。
  7. 拆卸后备箱左侧饰板。请参阅饰板 - 侧边 - 后备箱 - 左侧（拆卸和更换）。

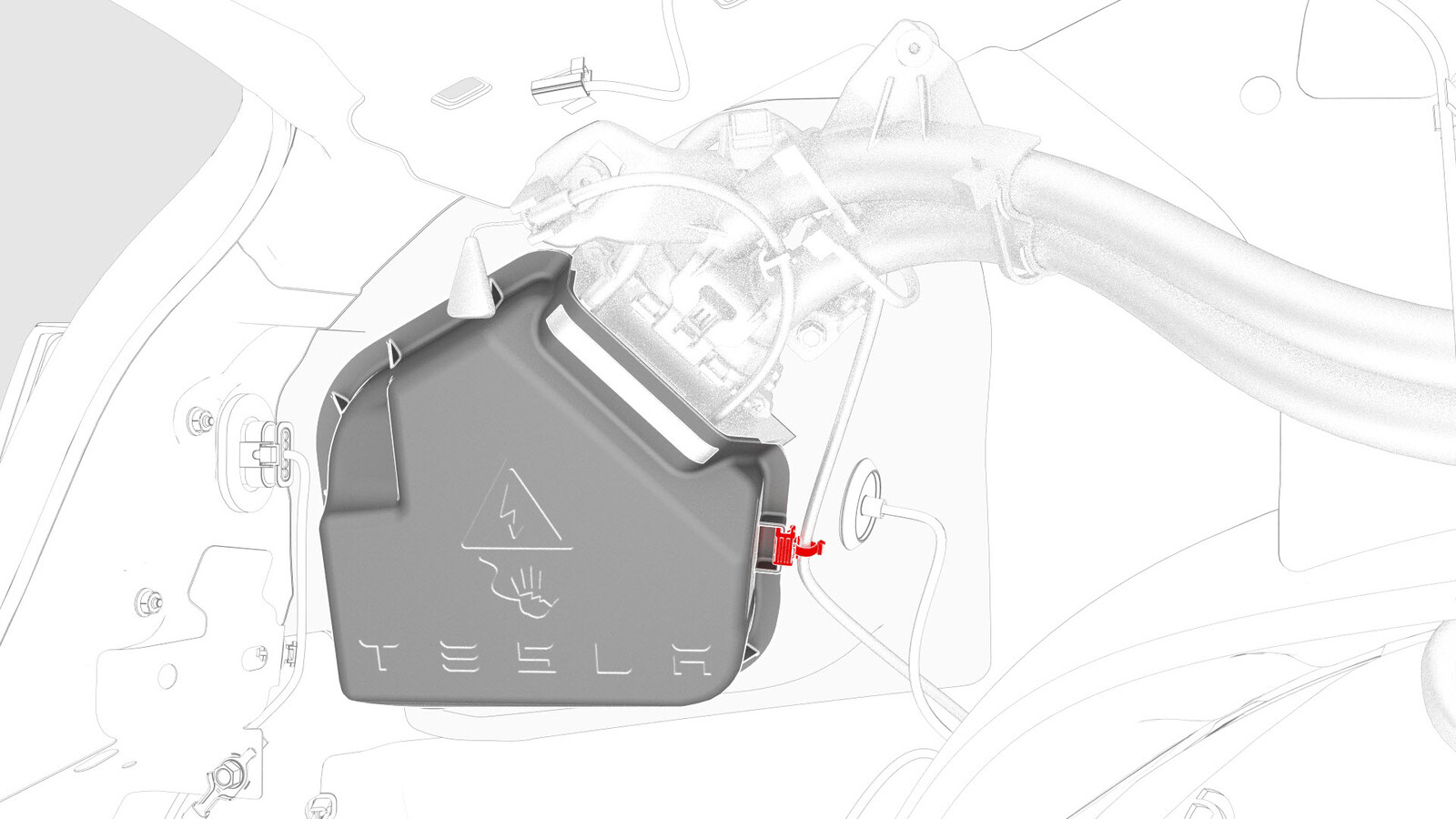

  8. 松开将低压电气线束固定到充电接口封闭板的卡子。

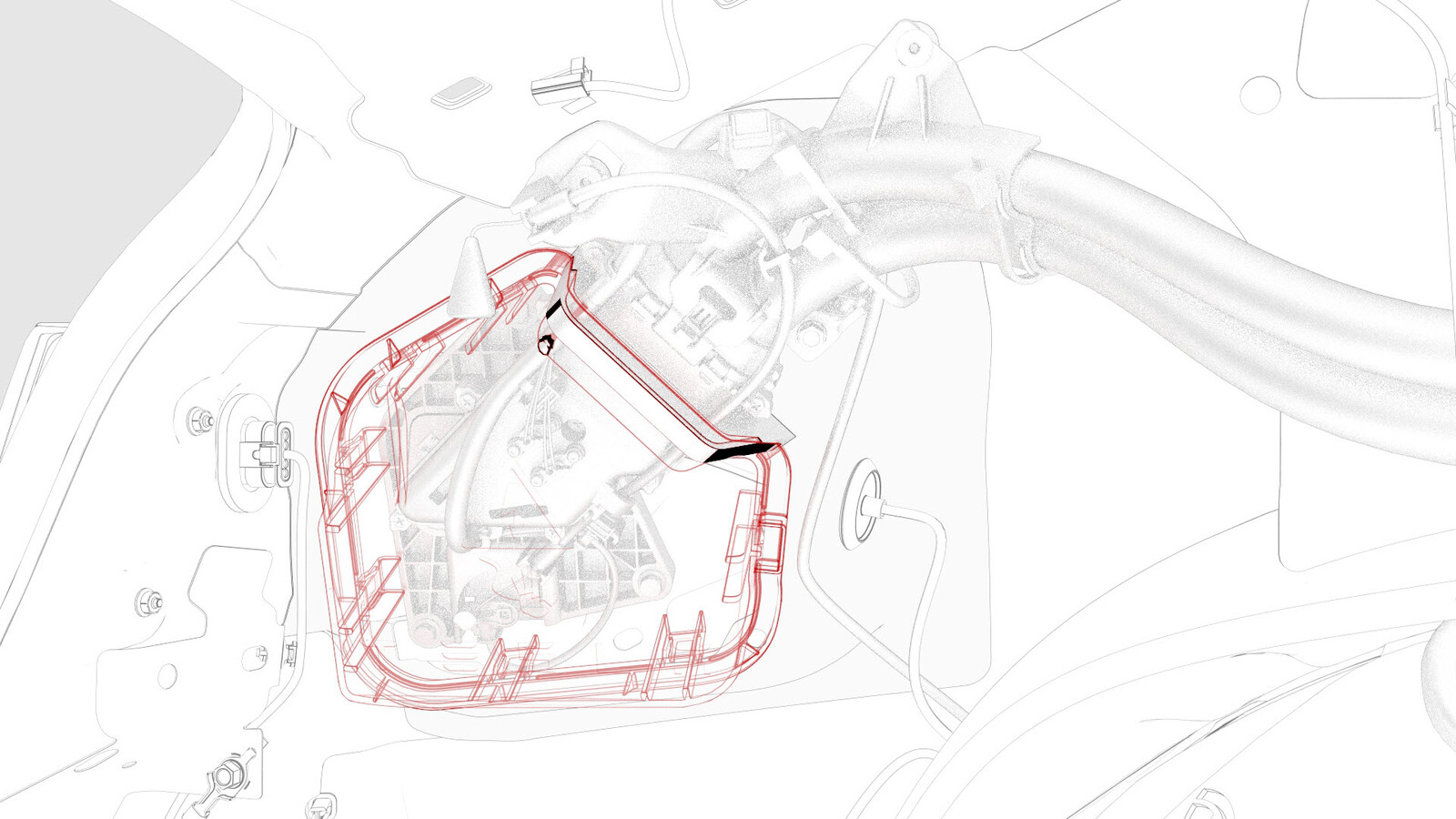

  9. 松开充电接口封闭板周围的锁片，然后从车上拆下封闭板。

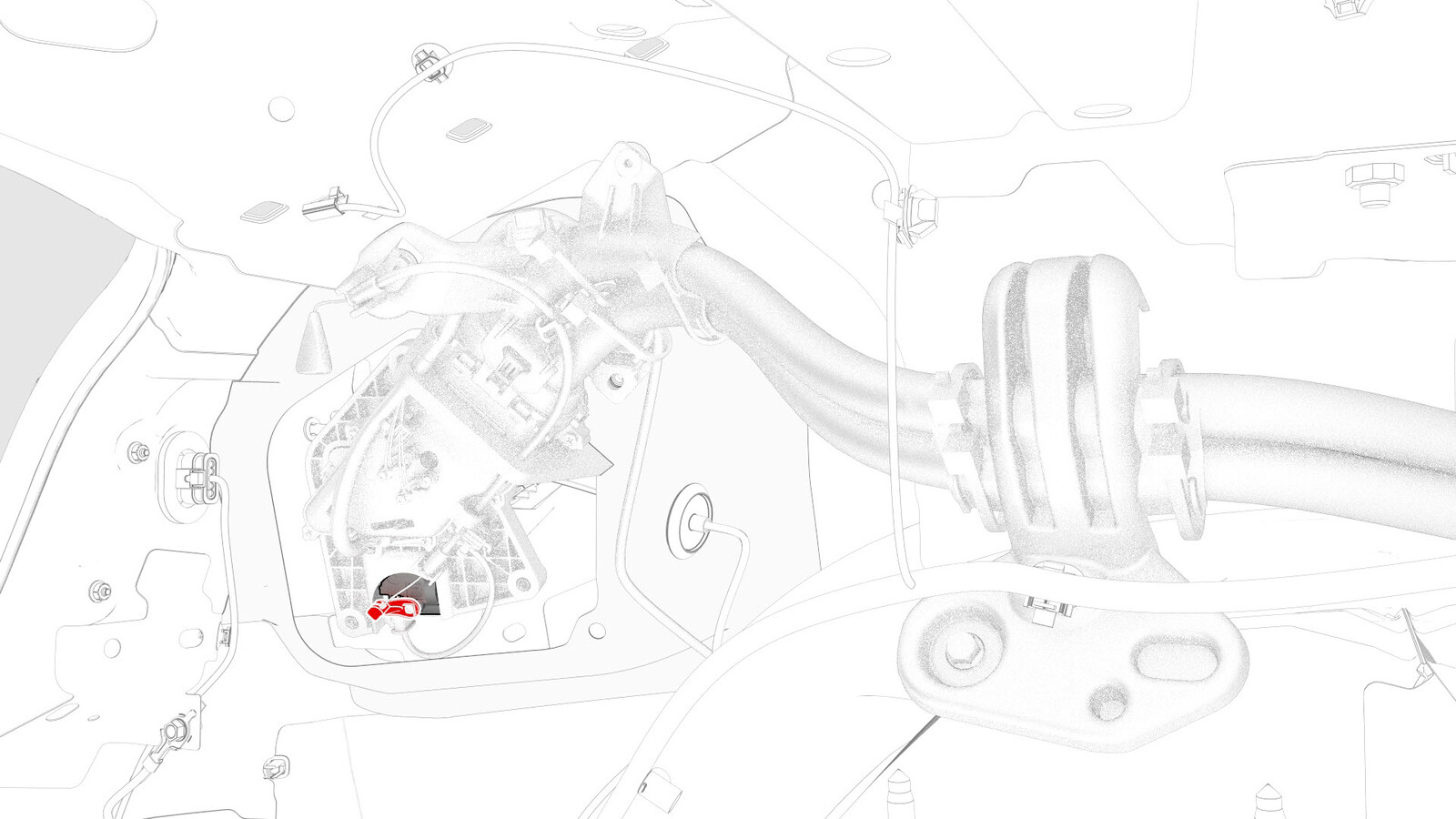

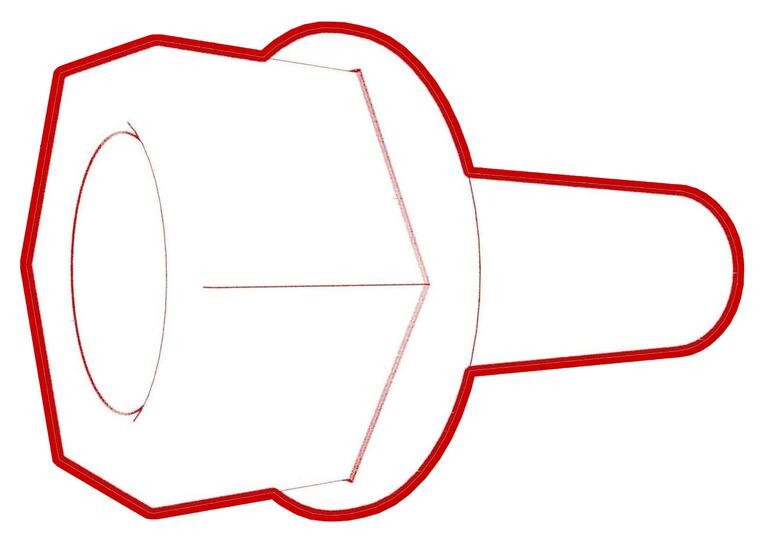

  10. 拆卸将充电接口电气接地固定到车身的螺栓。

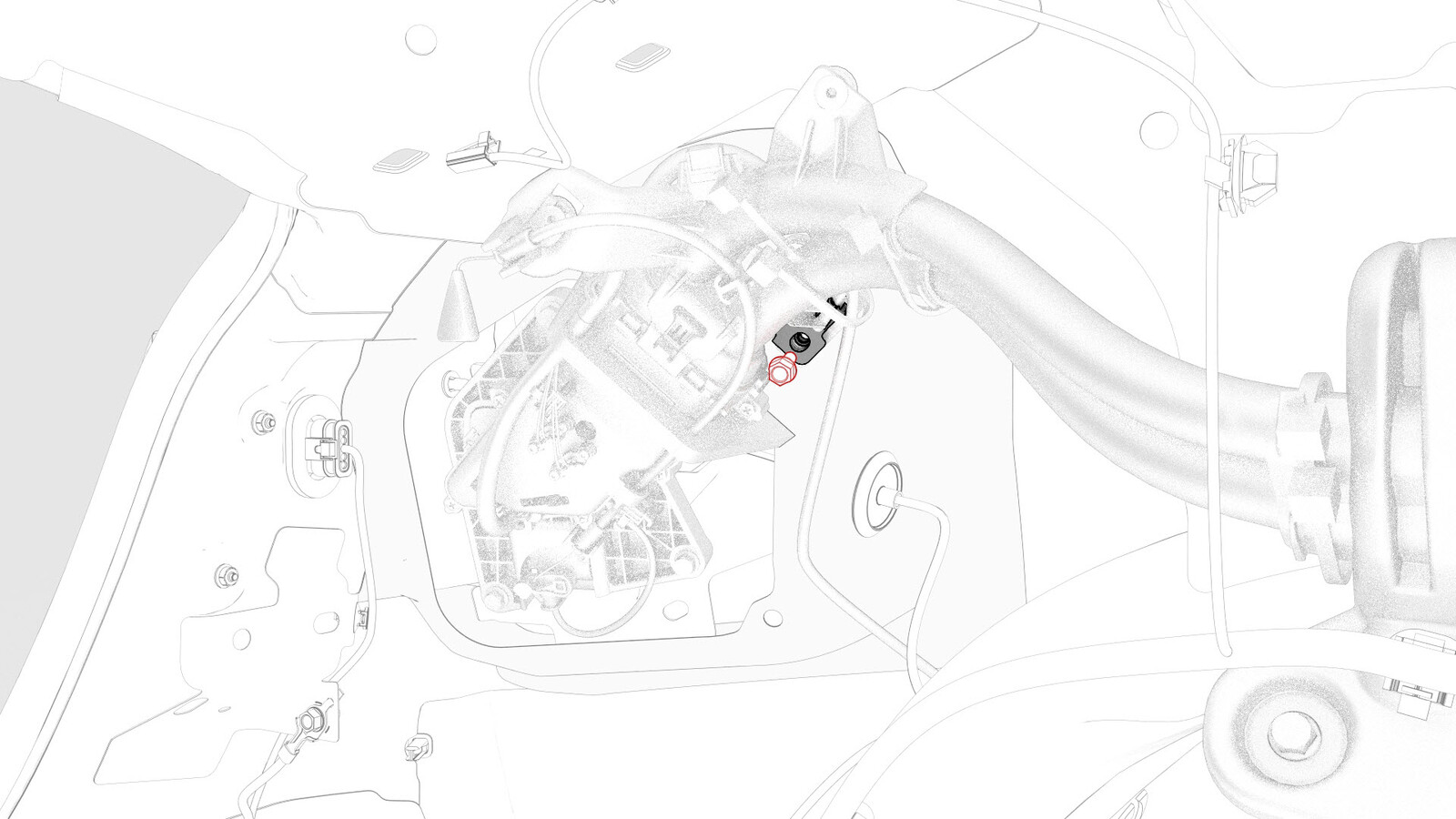

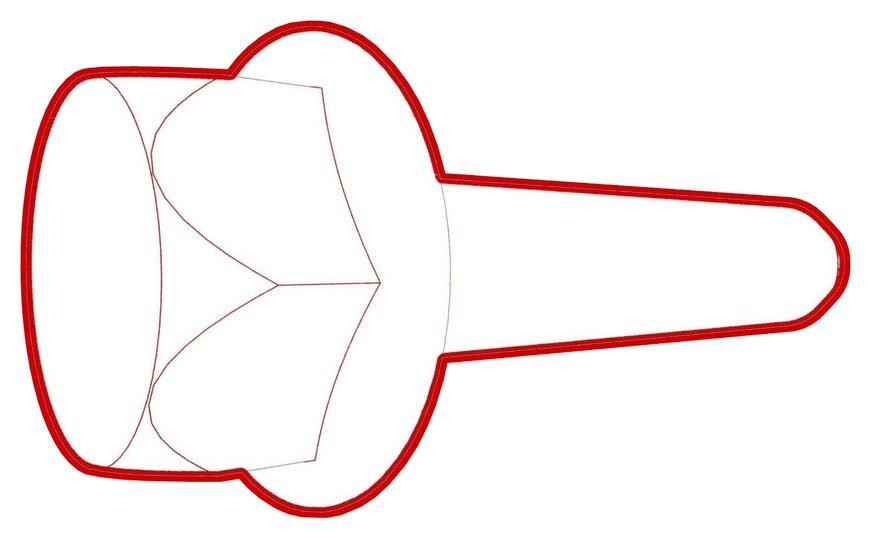

  11. 拆卸将充电接口总成固定到车身的螺栓。
  12. 松开将充电接口电气线束固定到车身的夹子。
    注
    将充电端口拉离车身，以便操作。
  13. 拆卸闩锁传动装置上的释放臂。
    注
    从闩锁传动装置上拆下释放臂之前，注意释放臂的方向。
  14. 断开闩锁传动装置连接器。
  15. 拆卸将闩锁传动装置固定到充电接口的螺钉，然后从车上拆下闩锁传动装置。

安装

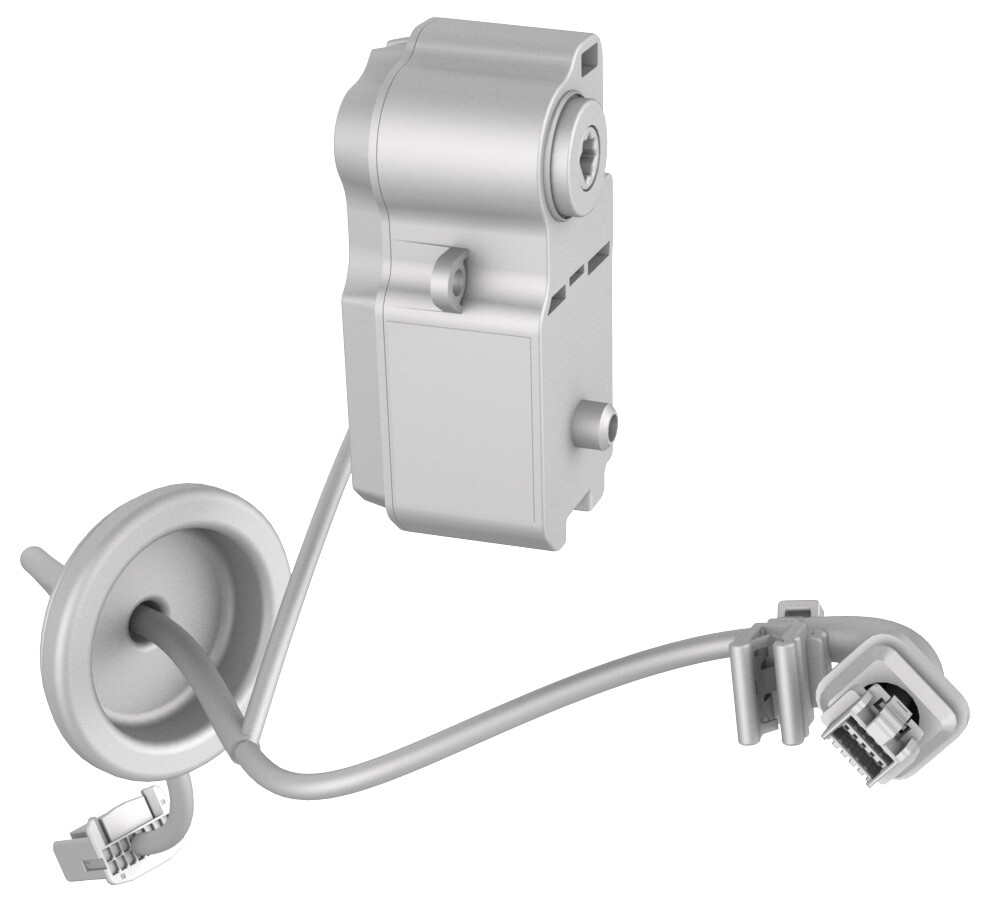

  1. 将新的闩锁传动装置安装到车辆上。
  2. 安装将闩锁传动装置固定到充电接口的螺钉。
    1.2 Nm (.9 lbs-ft)
  3. 连接闩锁传动装置连接器。
  4. 按拆卸时的位置将释放臂安装到闩锁传动装置上。
    注
    安装后，手动转动释放臂，检查闩锁传动装置是否移动。
    警告
    确保闩锁传动装置方向正确，如下图所示。安装不正确可能会导致无法正确闩上。
  5. 安装将充电接口电气线束固定到车身的夹子。
  6. 安装将充电接口总成固定到车身的螺栓。
    9 Nm (6.6 lbs-ft)
    警告
    确保线束已布线，并正确安装带扎带的胶垫。
  7. 安装将充电接口电气接地固定到车身的螺栓。
    6 Nm (4.4 lbs-ft)
  8. 将充电接口封闭板安装到车辆上。用卡子（7 个）固定封闭板。
  9. 将低压电气线束夹安装到充电接口封闭板上。
  10. 安装后备箱左侧饰板。请参阅饰板 - 侧边 - 后备箱 - 左侧（拆卸和更换）。
  11. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  12. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  13. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  14. 关闭前备箱盖、后备箱和充电接口盖板。
    警告
    请勿尝试手动关闭充电端口盖板。
  15. 验证充电系统是否正常工作：
    注
    使用客户的充电设备（若有）。
    1. 轻轻推动充电接口盖板的右下角以打开充电接口，然后关闭充电接口盖板。
    2. 使用 UMC 或壁挂式连接器并按下把手上的按钮以打开充电接口盖板。
      注
      关闭盖板后可能会有短暂超时，直到盖板再次打开。
    3. 将充电手柄连接到充电接口并确认车辆正在充电。
    4. 断开充电手柄并确认充电接口盖板关闭。
