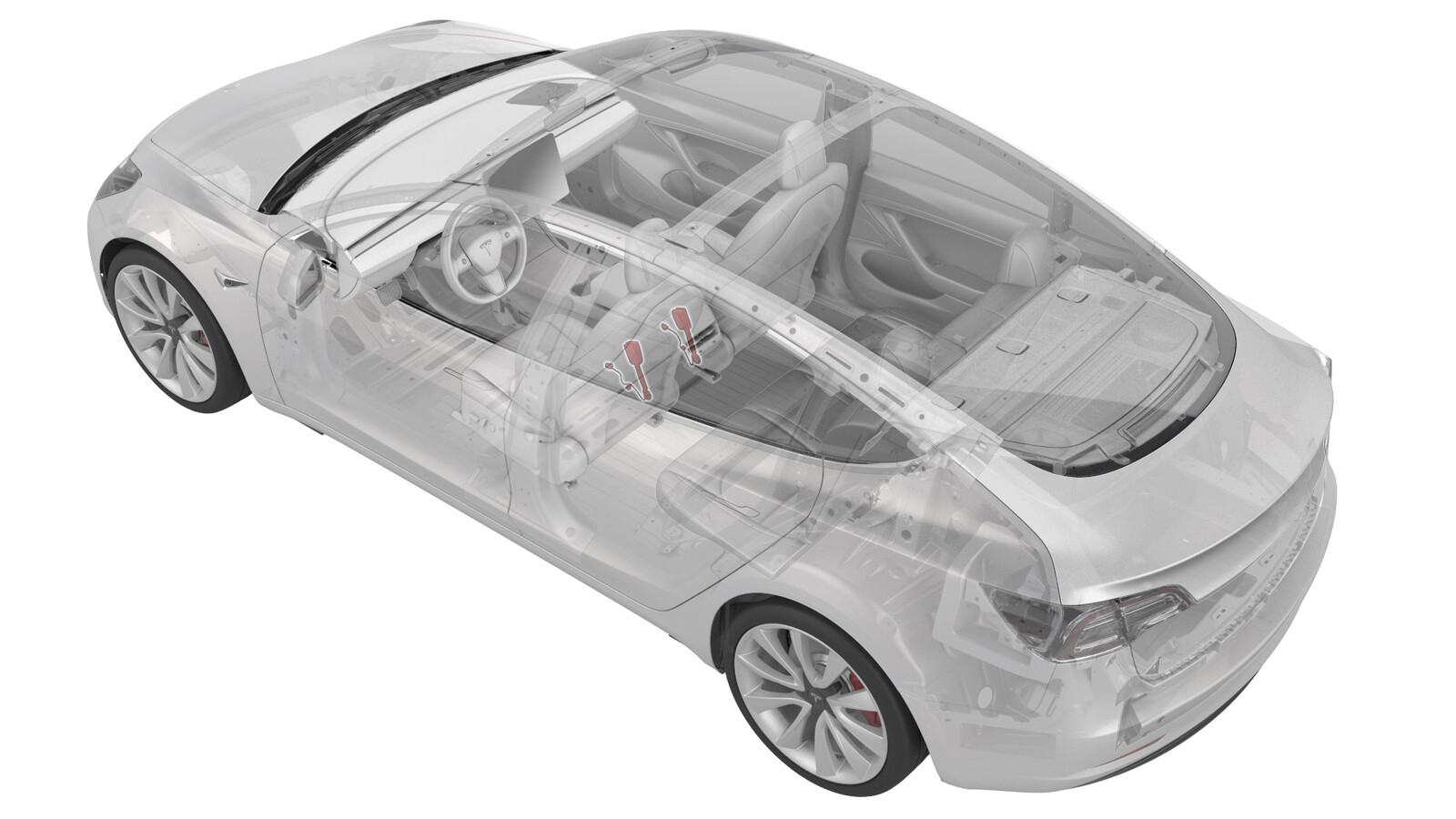

安全带锁扣 - 第一排 - 左侧（拆卸和更换）

校正代码 20054702 0.30 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-10-27: 添加了一条有关辅助约束系统 (SRS) 安全的说明。添加了一项“请参阅《碰撞维修手册》确认碰撞后需要检查或更换的部件列表”的说明。
警告
Supplemental Restraint System (SRS) components can be hazardous if not serviced and handled correctly. See
警告
In the event of an airbag or seatbelt pretensioner deployment, certain components must be replaced, and other components must be inspected for damage. Refer to the Collision Repair Manual for a specific list of items that must be inspected and replaced.

拆卸

  1. 拆下内侧护板。请参阅 侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。

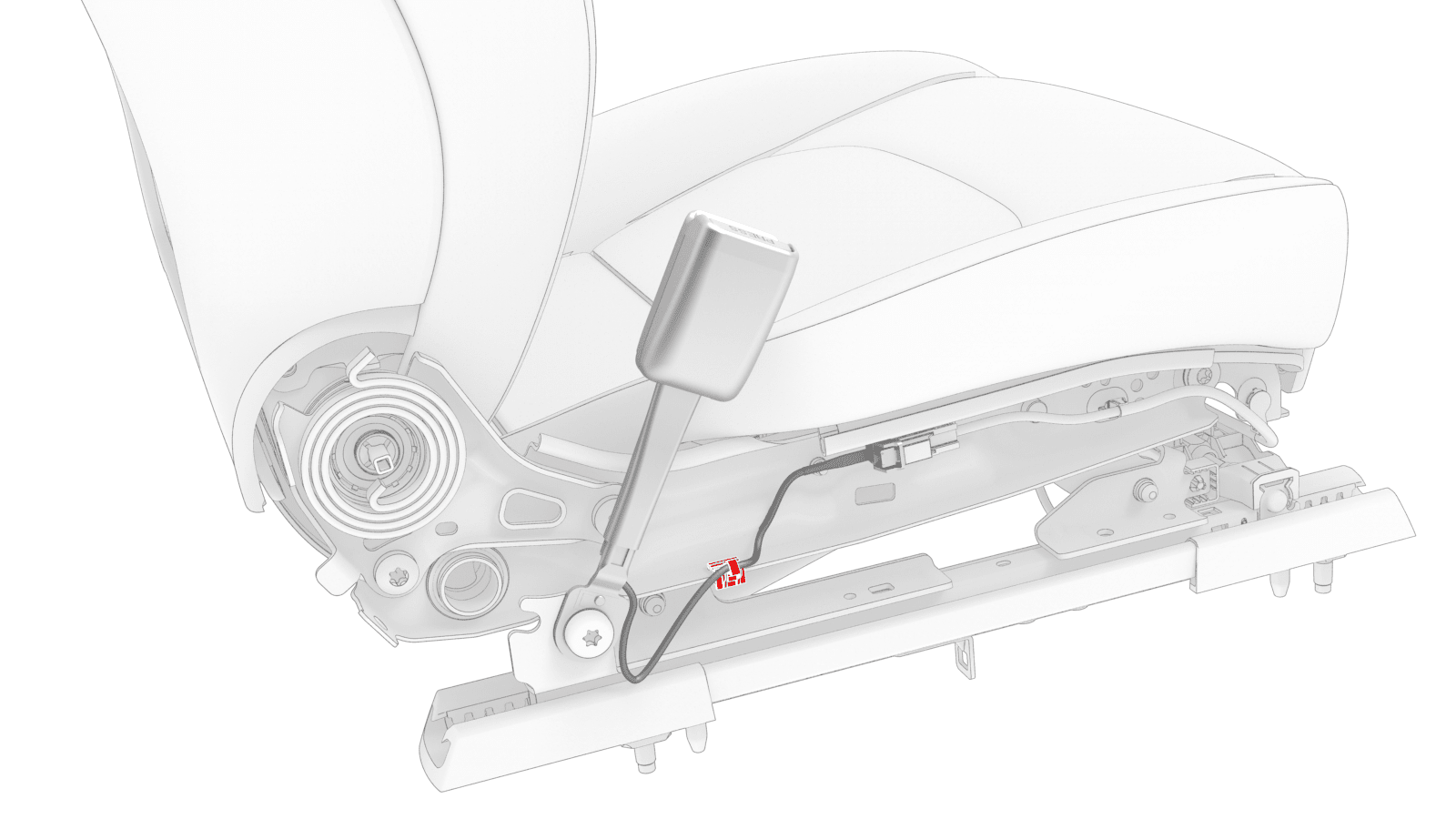

  2. 断开左侧第一排锁扣上的电气连接器。

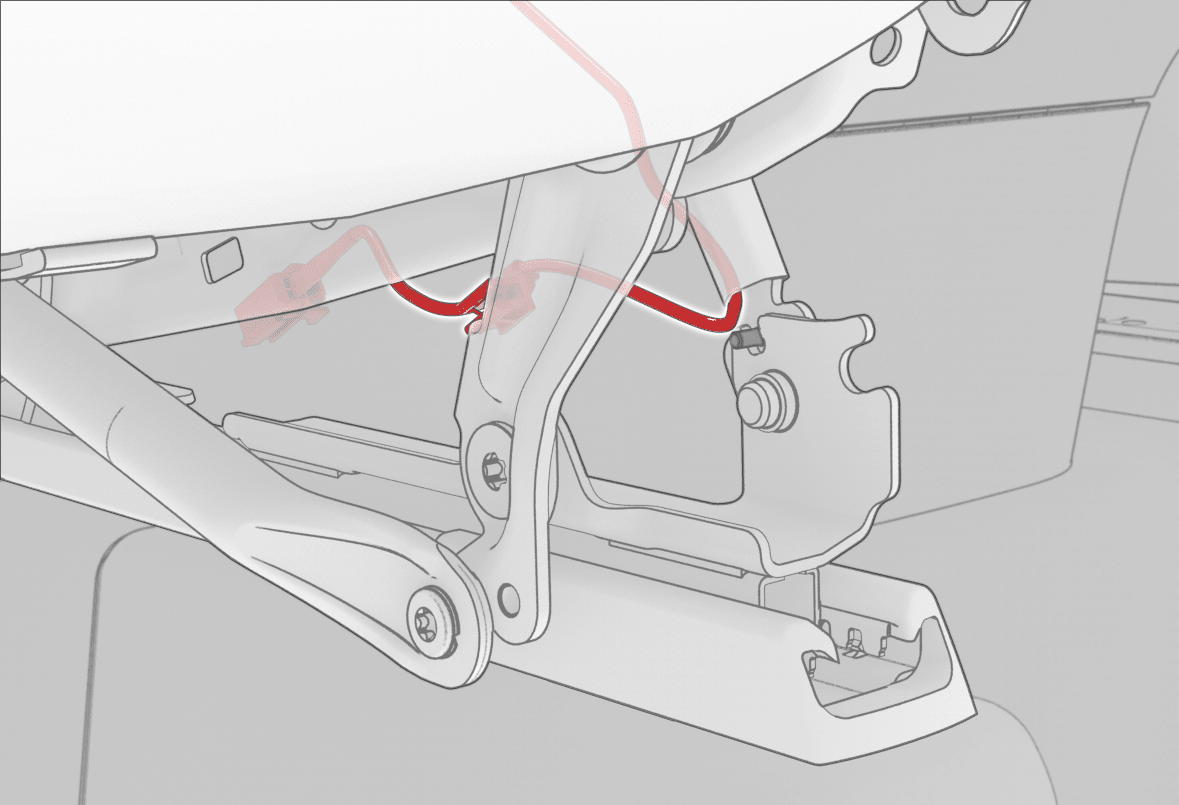

  3. 松开座椅底部框架上的线束夹。
  4. 拆下并弃用将锁扣固定到座椅滑轨的螺纹胶螺栓，然后拆下锁扣。
    提示
    推荐使用以下工具
    • 梅花 T50 套筒

安装

  1. 安装新座椅安全带锁扣随附的螺纹胶螺栓，将锁扣固定到座椅滑轨上。
    40 Nm (29.5 lbs-ft)
    警告
    确保锁扣上的卡销与座椅滑轨上的凹槽接合。
    提示
    推荐使用以下工具
    • 梅花 T50 套筒
  2. 将电气连接器连接到第一排左侧锁扣上。
  3. 将座椅升至最高位置，同时用手电筒检查座椅安全带锁扣线束，确保不会卡住任何部位。
  4. 确保座椅安全带锁扣线束排布在固定销前方，而不是固定销周围。

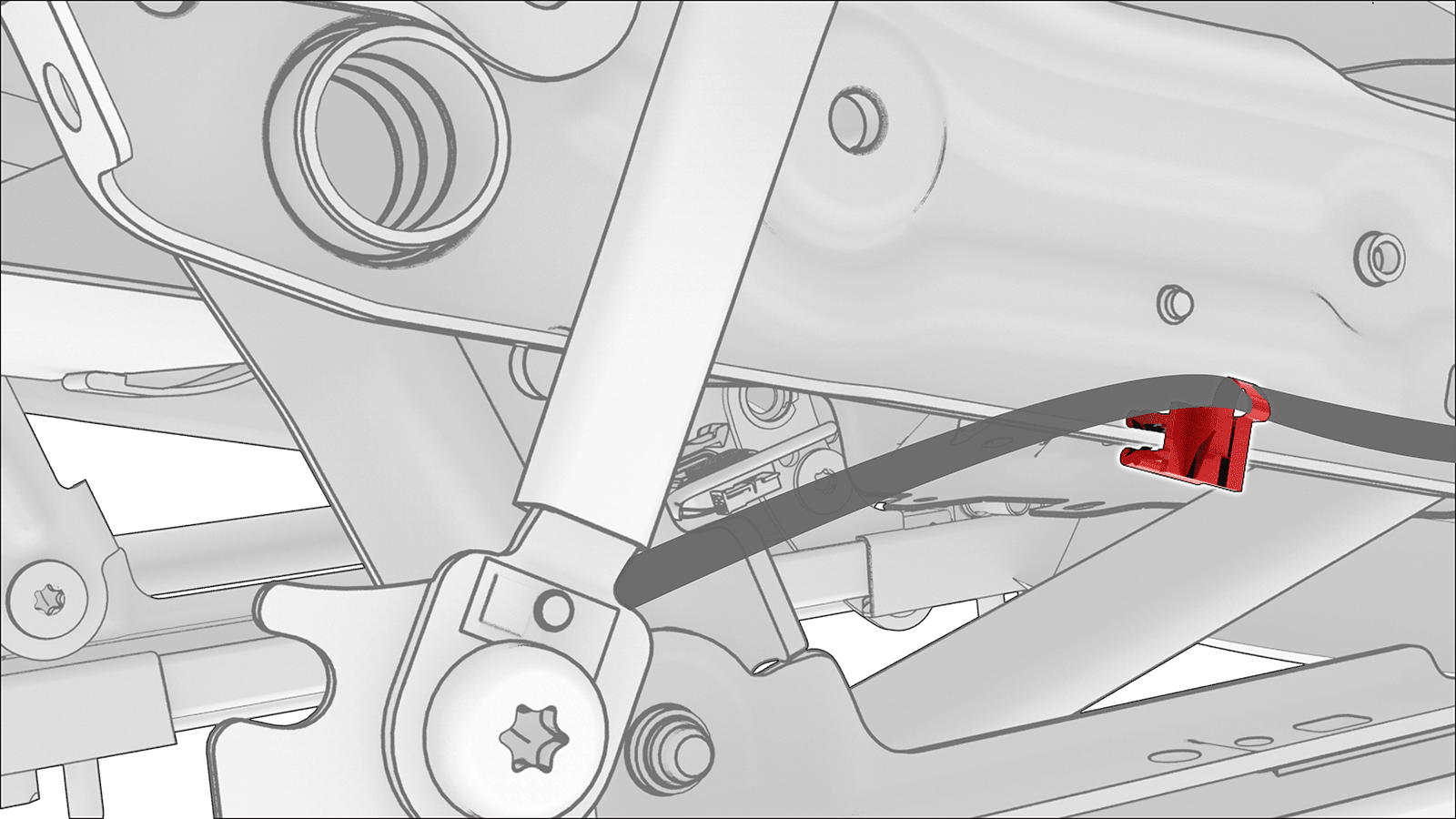

  5. 在座椅仍位于最高位置的情况下，调节并固定沿座椅内侧滑轨排布的座椅安全带锁扣线束夹，然后验证线束是否尽可能向前延伸，线束夹背面没有松弛电线。
  6. 完全升起座椅后降下，用手电筒检查座椅安全带锁扣线束，确保不会刮蹭任何部位。
  7. 安装内侧护板。请参阅 侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。
