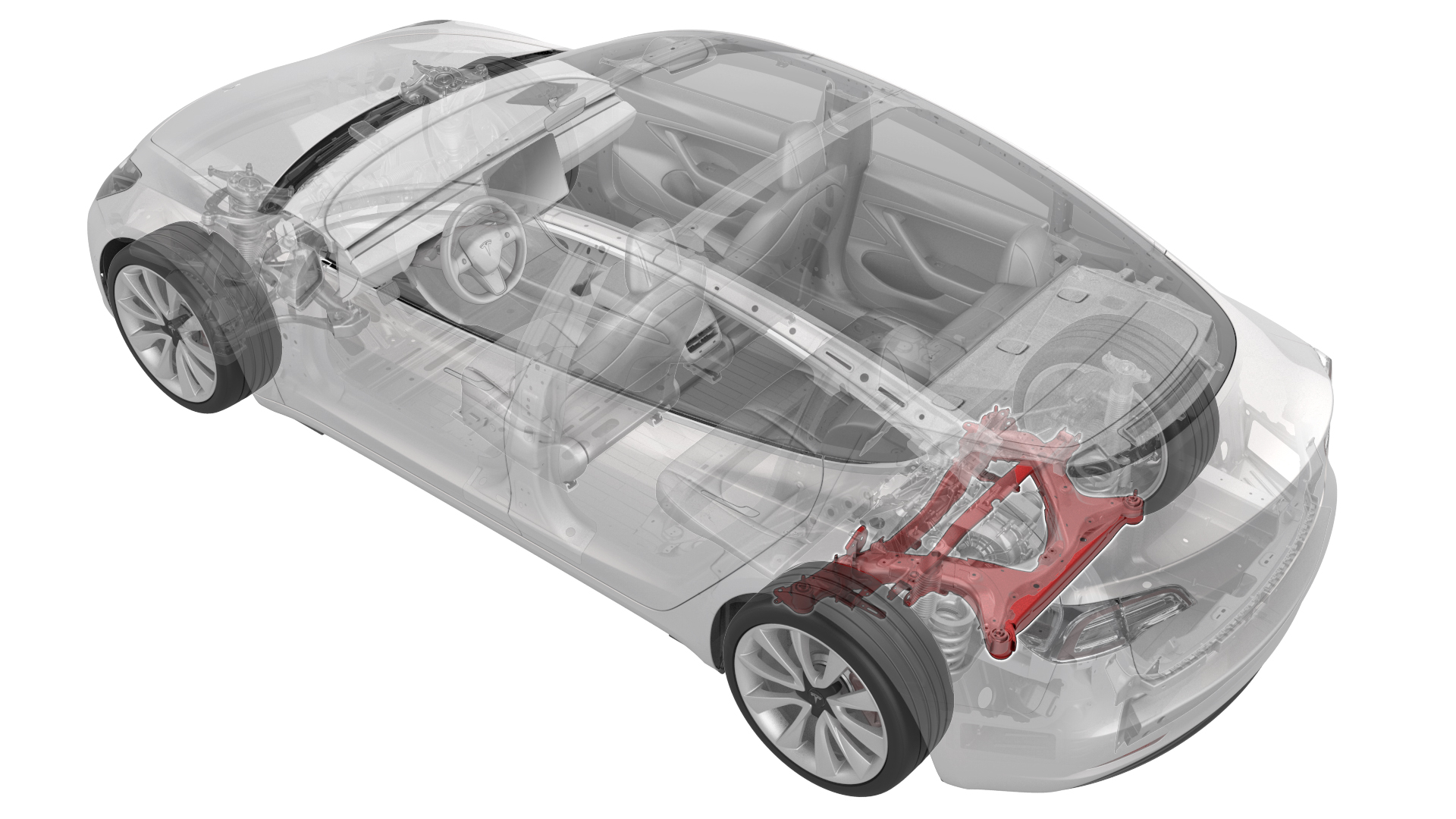

副车架总成 - 后(拆卸和更换)

校正代码 30010202 5.04 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1099645-00-B 副车架固定装置,Model 3
  • 1130279-00-A 驱动单元吊索,Model 3(北美、亚太地区)
  • 1130481-00-A 钣喷中心副车架适配器,Model 3
  • 1096075-00-A 液压轮毂拉拔器工具
  • 1498673-00-A 轴拆卸工具线缆套件,MS/MX/M3
  • 1140311-00-A 高压连接器杆锁,Model 3

拆卸

  1. 拆卸后副车架总成。请参阅副车架总成 - 后(拆卸和安装)
  2. 将电气线束从变流器低压连接器上断开。
  3. 松开将低压电气线束固定到变流器的夹子。
  4. 松开卡子,从变流器冷却液接头处断开后驱动单元入口软管,然后塞住接头。
  5. 松开将后驱动单元进口软管固定到高压线束支架的卡子,然后将软管从后驱动单元上拆下。
  6. 拆卸将高压线束支架固定到变流器的螺栓。
  7. 滑动释放装置,将后驱动单元至高压电池线束的后驱动单元高压连接器把手从固定位置解锁。
  8. 将后驱动单元高压连接器把手抬至最高处。
  9. 拆卸驱动单元高压连接器从后驱动单元高压接头上拆下。
  10. 从后侧下尾连杆上拆下左右螺旋弹簧。

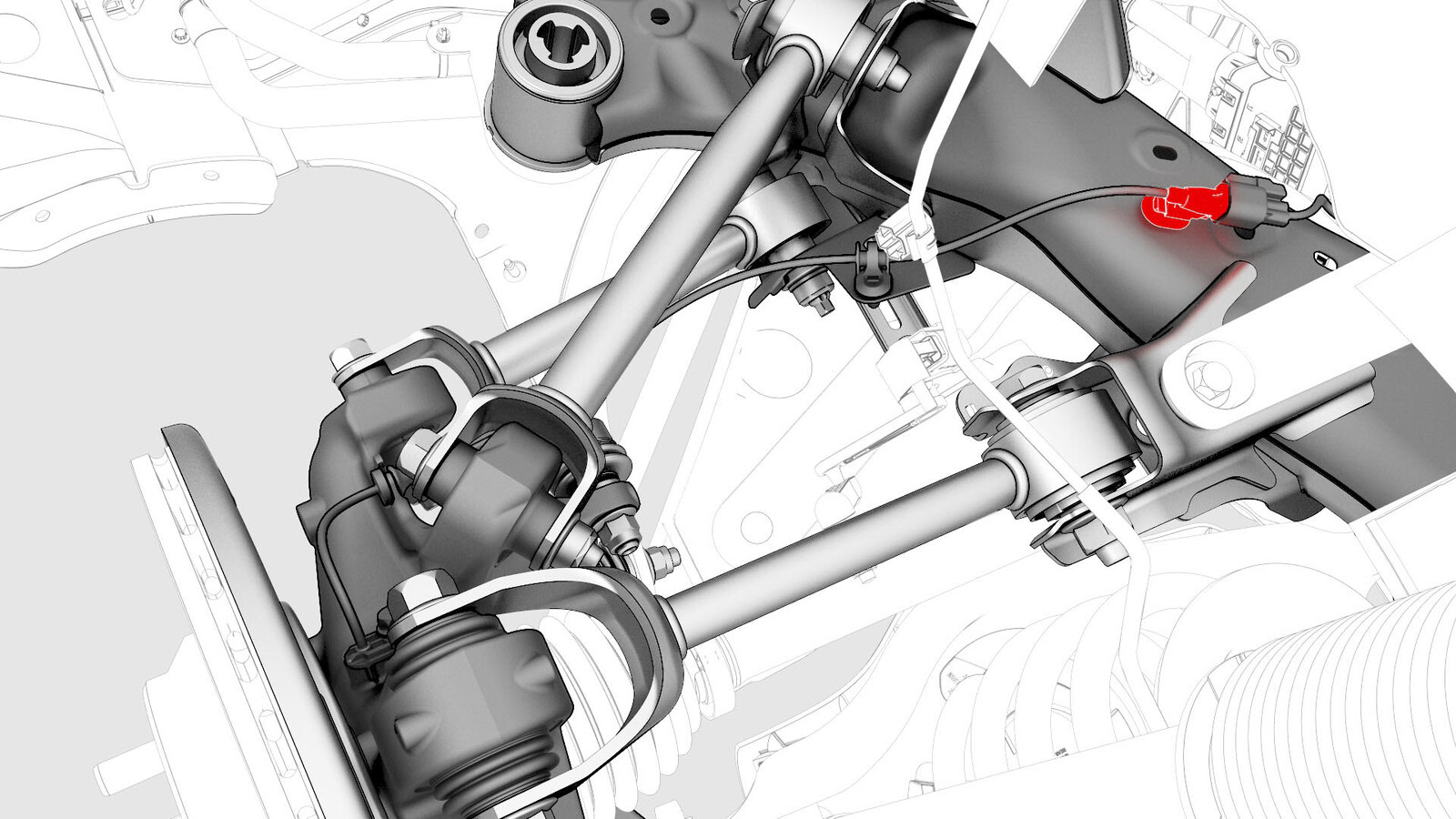

  11. 松开将左后防抱死制动系统车轮转速传感器连接器固定到副车架的卡子,然后将副车架线束从连接器上断开。
    提示: 使用机械拾取工具将连接器固定在适当位置,然后用螺丝刀松开连接器卡子。

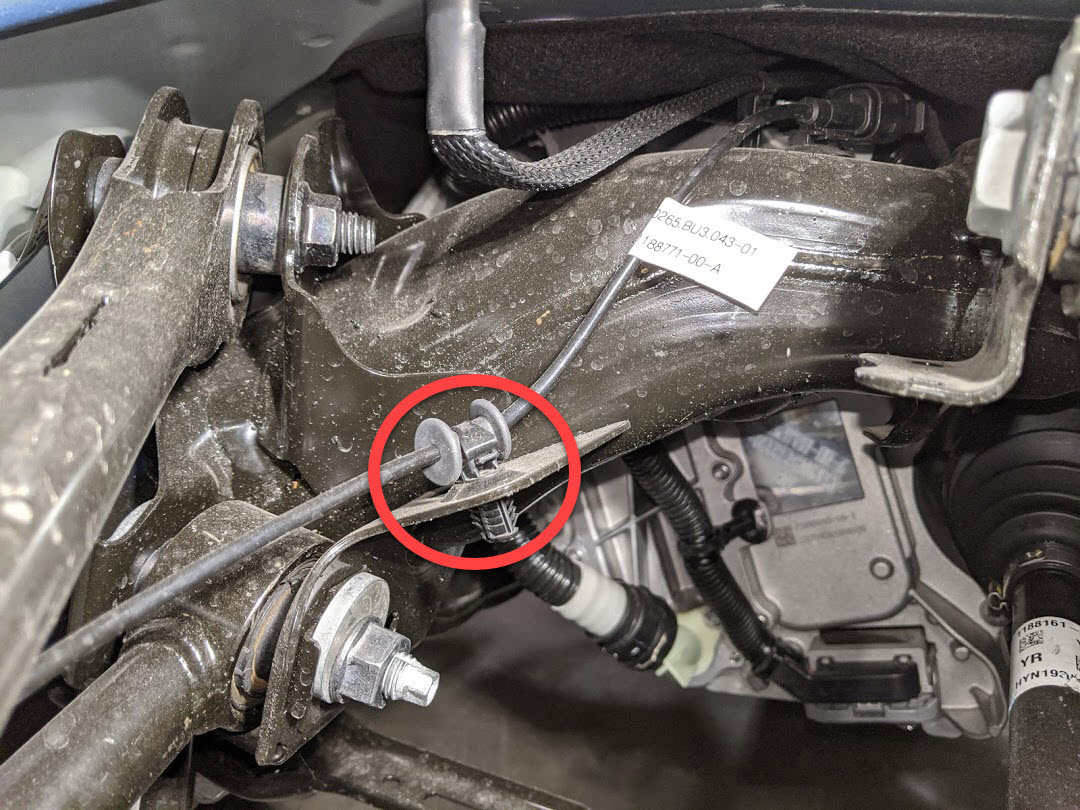

  12. 松开卡子,然后拆下将左后防抱死制动系统车轮转速传感器电缆固定到左后转向节和副车架支架的索环。
  13. 拆卸并弃置将左后防抱死制动系统车轮转速传感器固定到转向节的螺栓,然后从转向节上拆下传感器。
  14. 拆卸并弃置螺母,然后拆下将左半轴固定到轮毂总成的垫圈。
  15. 拆卸将左后制动盘固定到轮毂的螺栓。
    Informational PurposesAn informational icon, calling your attention
    拆卸之前为早期生产的车辆安装的带耳螺母。
  16. 将轮毂轴承拉拔器安装到左后制动盘上,然后将拉拔器垫圈(5 个)和带耳螺母(5 个)安装到制动盘螺柱上并手动拧紧。
  17. 使用轮毂拉拔器将左后半轴从轮毂花键上松开。
    Informational PurposesAn informational icon, calling your attention
    半轴在稍后的步骤中拆卸。
  18. 从左后制动盘螺柱上拆下带耳螺母(5 个),然后从制动盘上拆下轮毂拉拔器。
  19. 安装将左后制动盘固定到轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    重新安装之前为早期生产的车辆安装的带耳螺母。
  20. 拆卸将左后减震器固定到左侧下尾连杆的螺栓和螺母,然后从后副车架上拆下减震器。
  21. 拆卸将左侧下尾连杆固定到转向节的螺栓和螺母。
  22. 拆卸将左侧下前连杆固定到后副车架的螺栓和螺母。
  23. 拆卸将左侧上尾连杆固定到后副车架的螺母和螺栓。
  24. 拆卸将左侧止推杆固定到后副车架的螺母和螺栓。

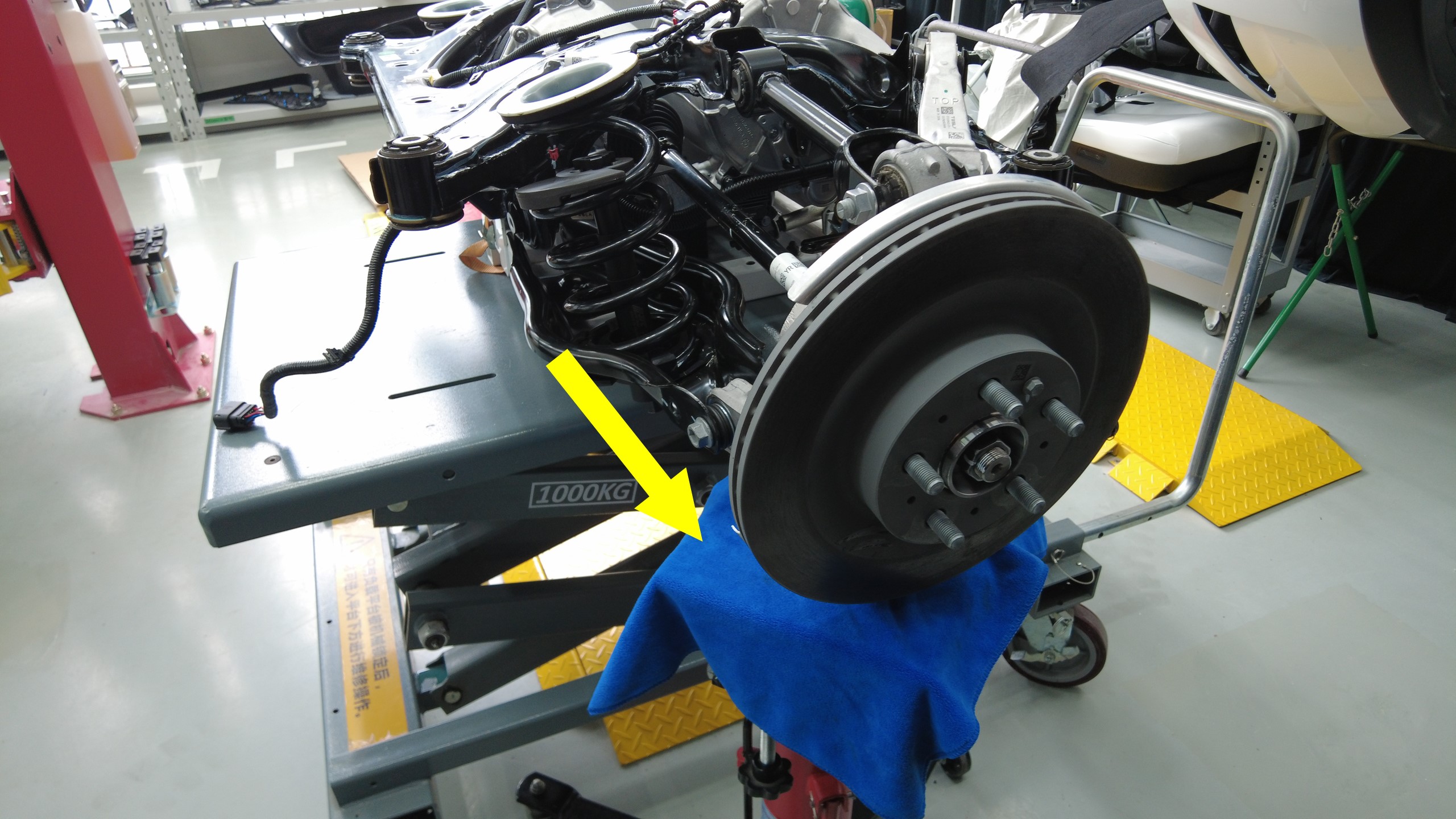

  25. 在协助下,拆下将左侧上前连杆固定到后副车架的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention

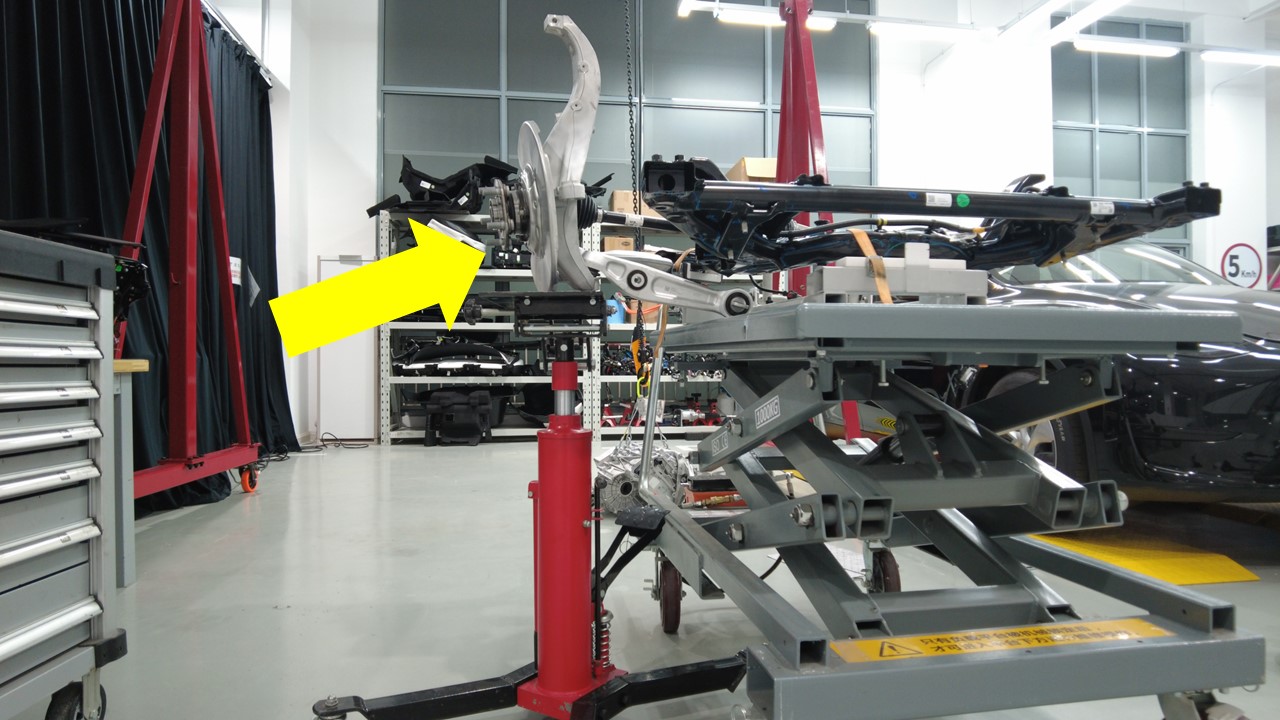

    在协助下,将转向节总成与后副车架分离。
  26. 在协助下,将左半轴与轮毂分离,然后从后副车架上拆下左侧轮毂和转向节总成。

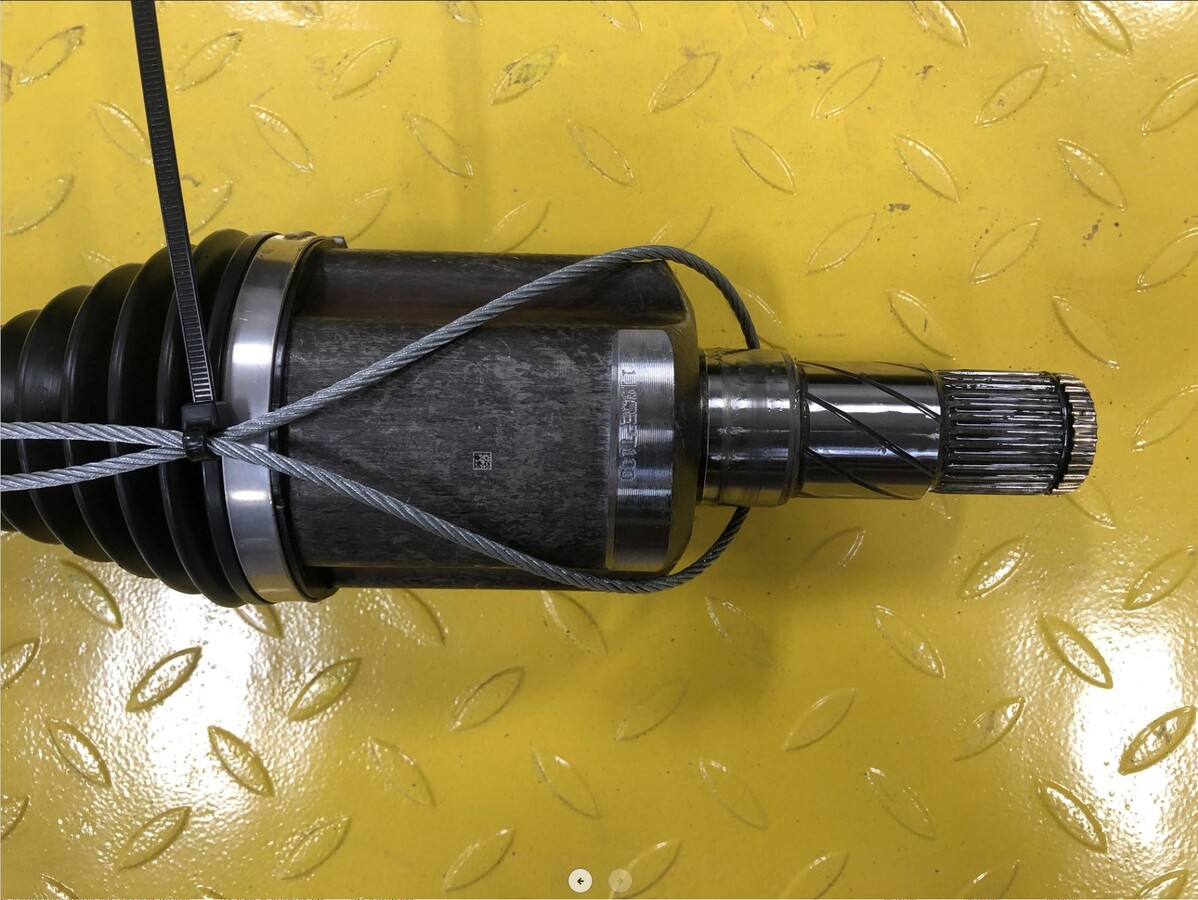

  27. 将轴拆卸工具线缆放置在左后驱动单元半轴内接头周围,然后使用线缆扎带将轴拆卸工具线缆固定。

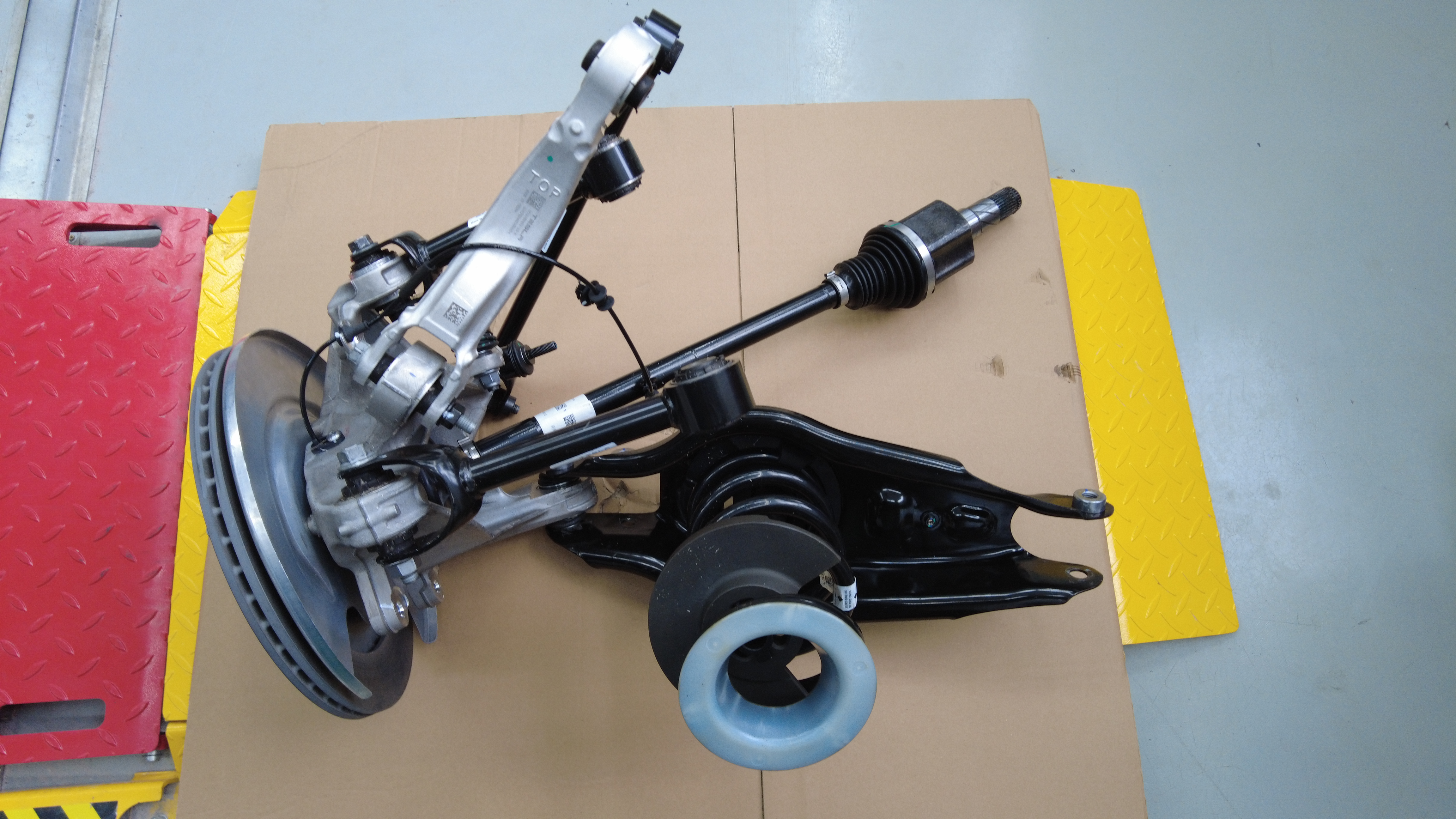

    图 1. 已将车轴从驱动单元上拆下,仅作示范
  28. 将车轴拆卸工具滑动锤挂在 2 个轴拆卸工具电缆环上,然后使用滑动锤将半轴从驱动单元上拆下。
  29. 向变速箱开口中安装一个半轴塞。

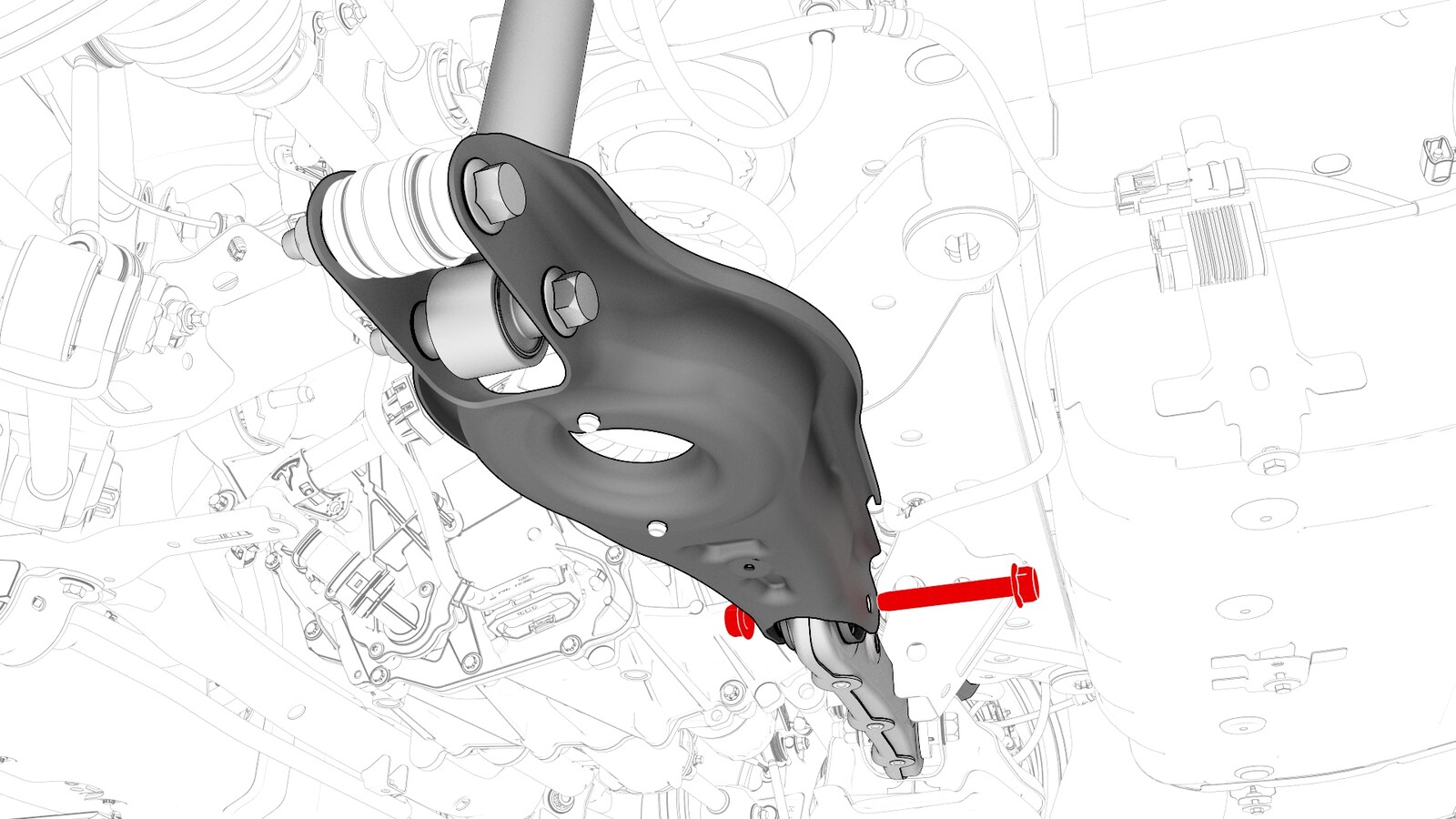

  30. 拆卸将左侧下方控制臂固定到后副车架的螺母和螺栓,然后从后副车架上拆下控制臂。
  31. 对后副车架右侧重复第 11 步至第 30 步。
  32. 松开将后驱动单元接地线束固定到后副车架的夹子。

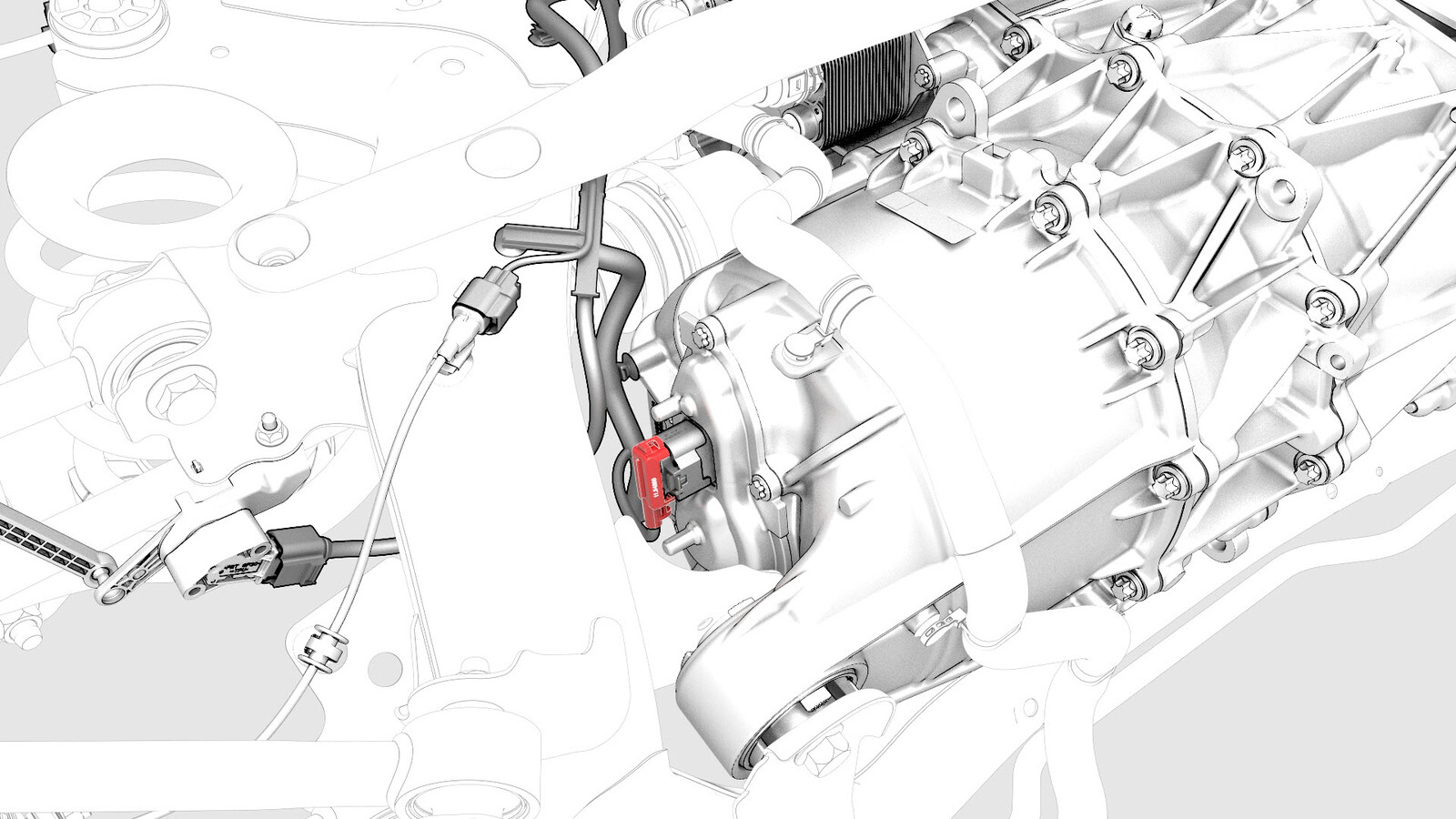

  33. 断开解析器连接器上的电气线束。
  34. 断开电气线束与机油泵连接器的连接。
  35. 将驱动单元吊索专用工具固定到后驱动单元。
  36. 将驱动单元吊索专用工具置于起重机架下方,然后将专用工具固定到起重机架。
  37. 升起驱动单元吊索工具,使拉索处于轻度张紧状态。

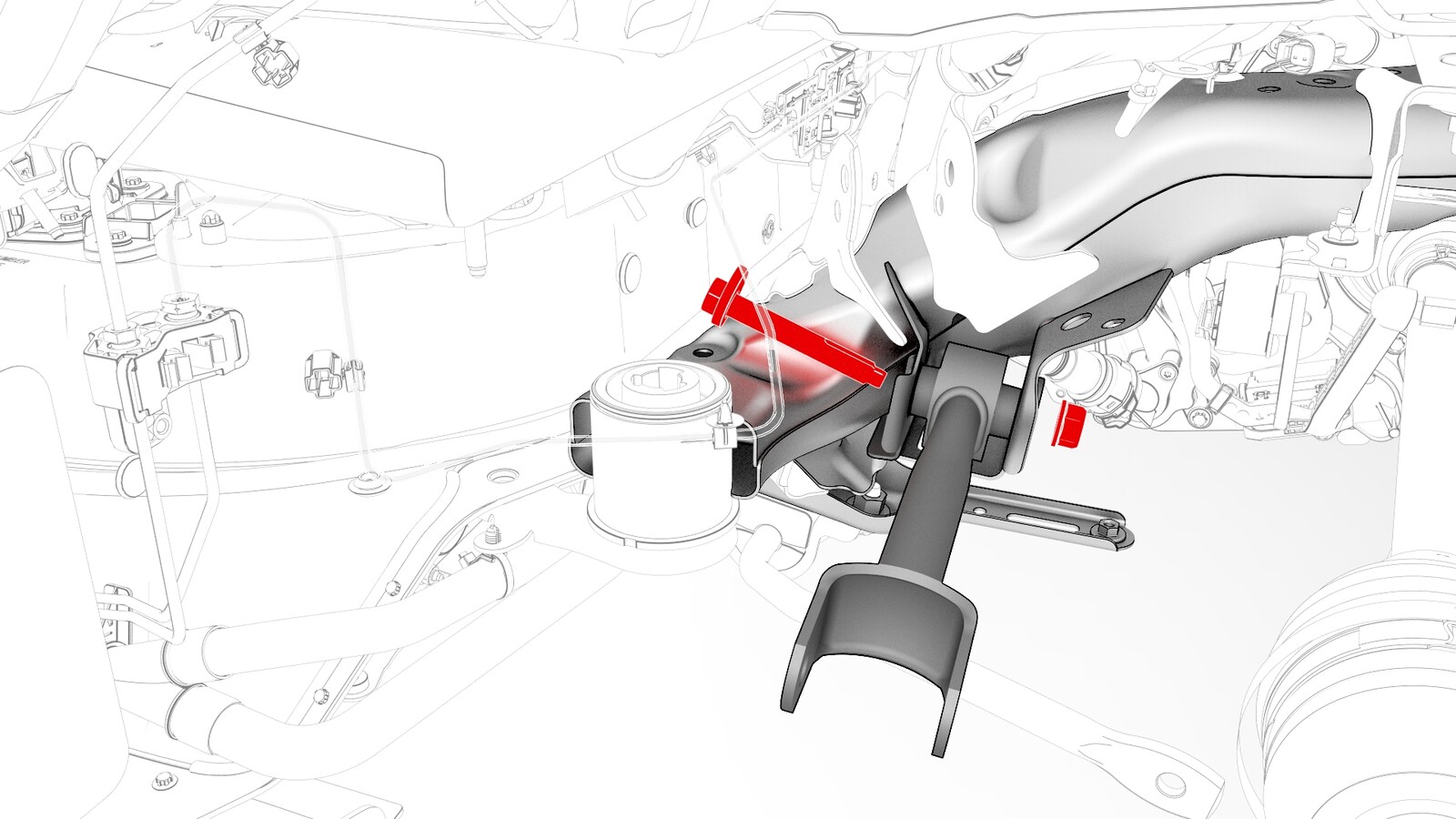

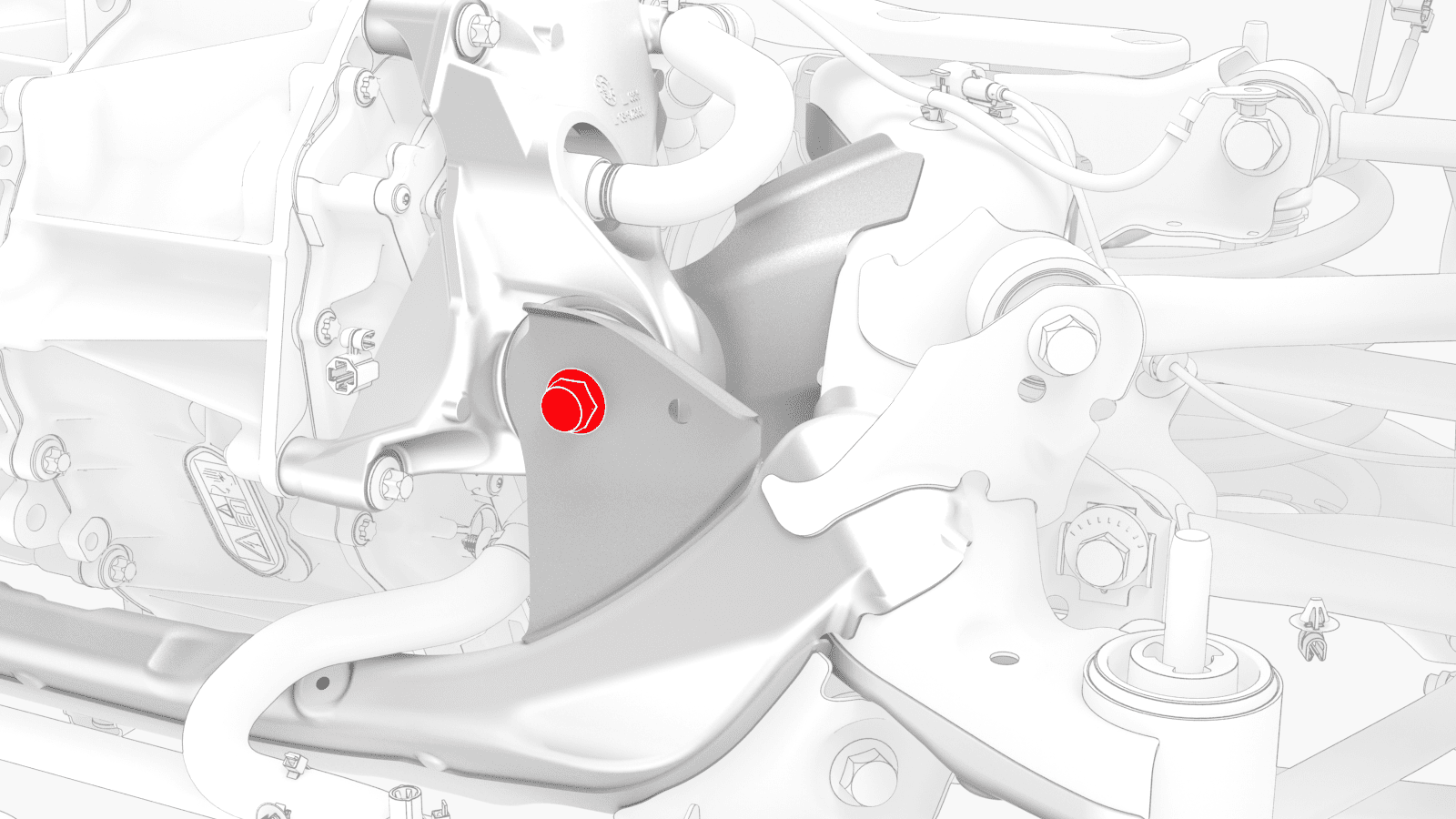

  38. 拆卸将后驱动单元左侧支座固定到副车架的螺栓和螺母。

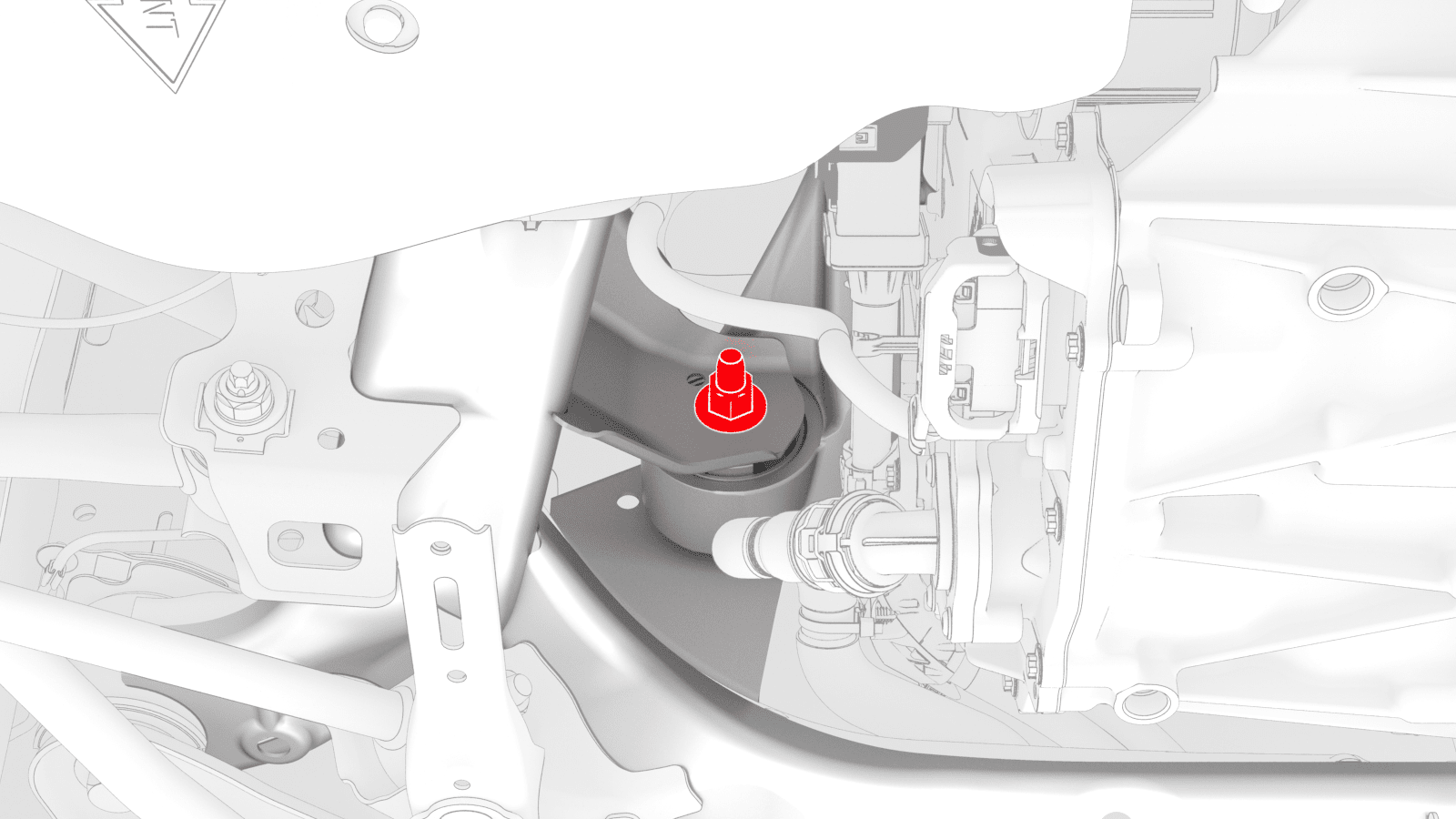

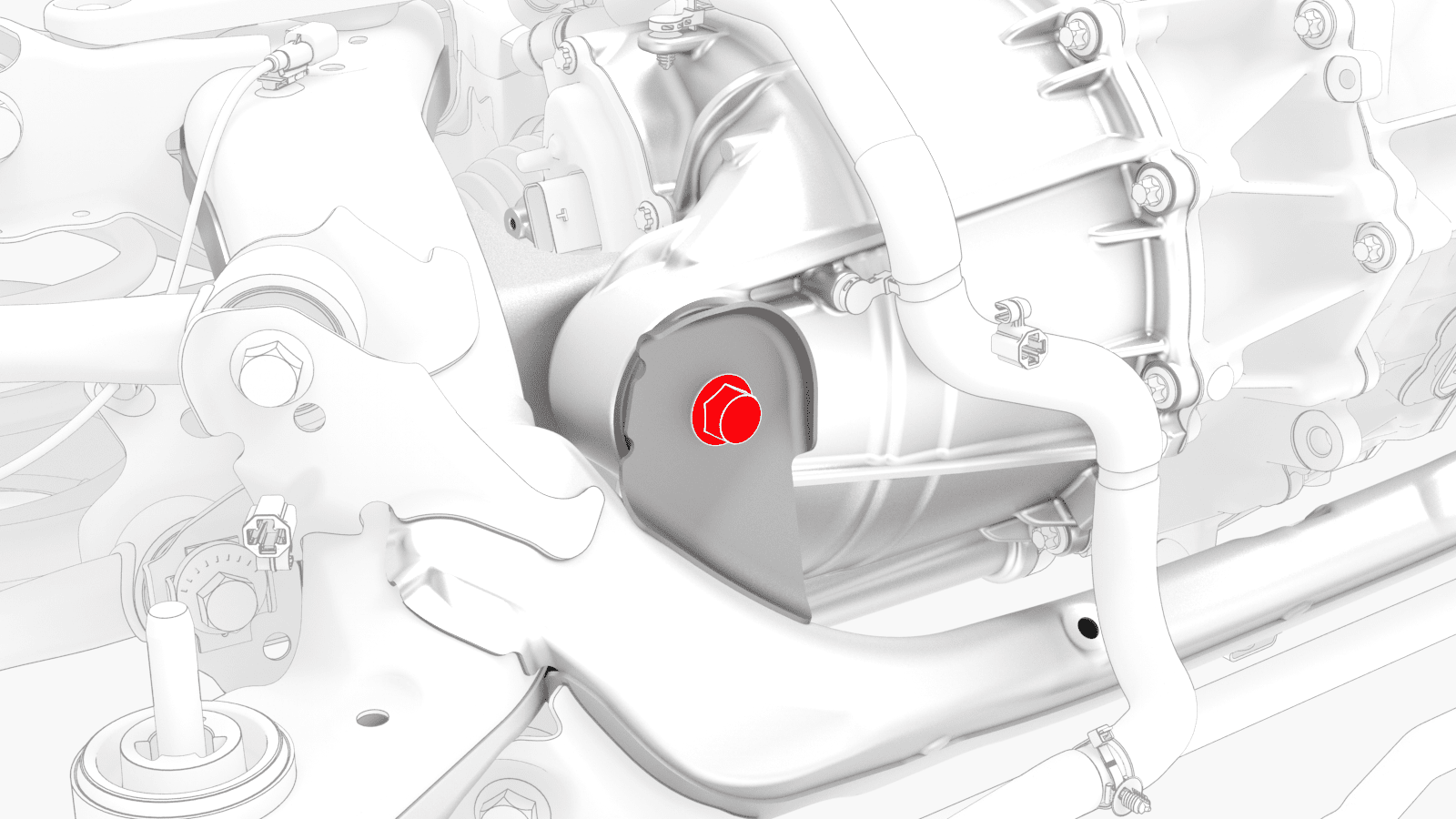

  39. 拆卸将后驱动单元右侧套管固定到副车架的螺栓和螺母。

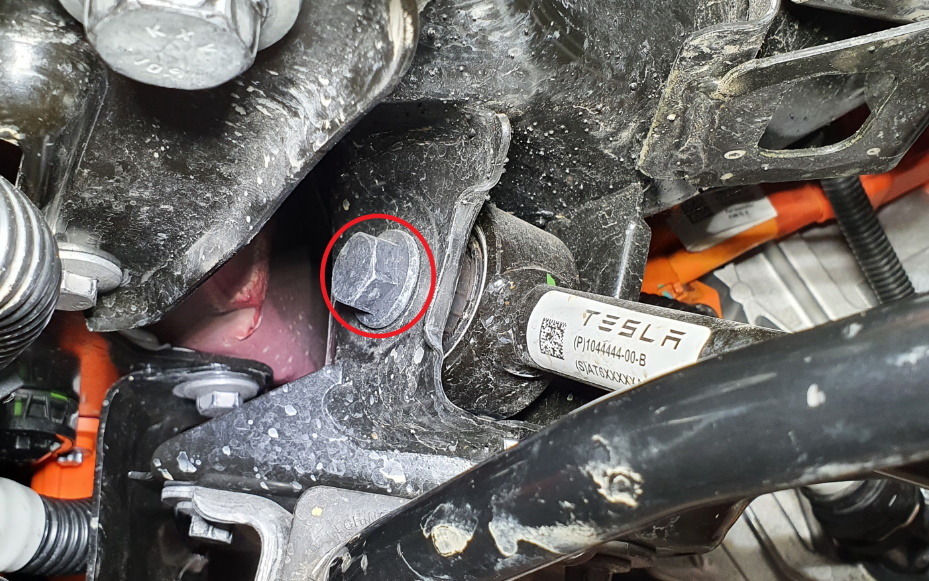

  40. 拆卸将后驱动单元后部套管固定到副车架的螺栓和螺母。
  41. 升起驱动单元吊索工具,以便将后驱动单元从后副车架中提出。
  42. 松开将副车架电气线束固定到后副车架的底部和顶部的夹子,然后从后副车架上拆下电气线束。

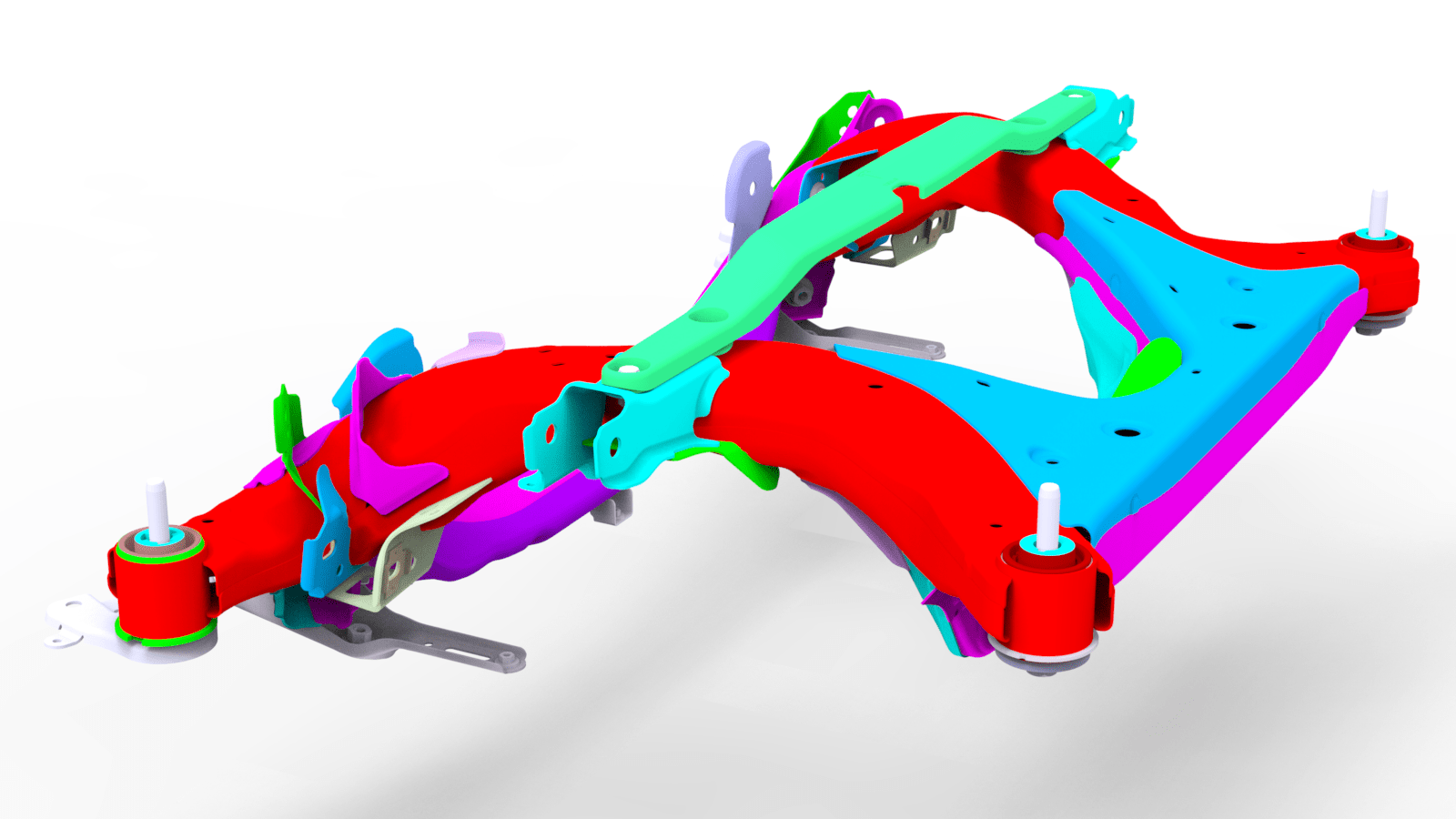

    图 2. 后副车架俯视图
    图 3. 后副车架仰视图
  43. 在协助下,松开固定带,然后从副车架举升工具上松开后副车架。

安装

  1. 在协助下,将新的后副车架安装到副车架举升工具上,然后固定固定带。
  2. 安装将电气线束固定到后副车架的夹子。

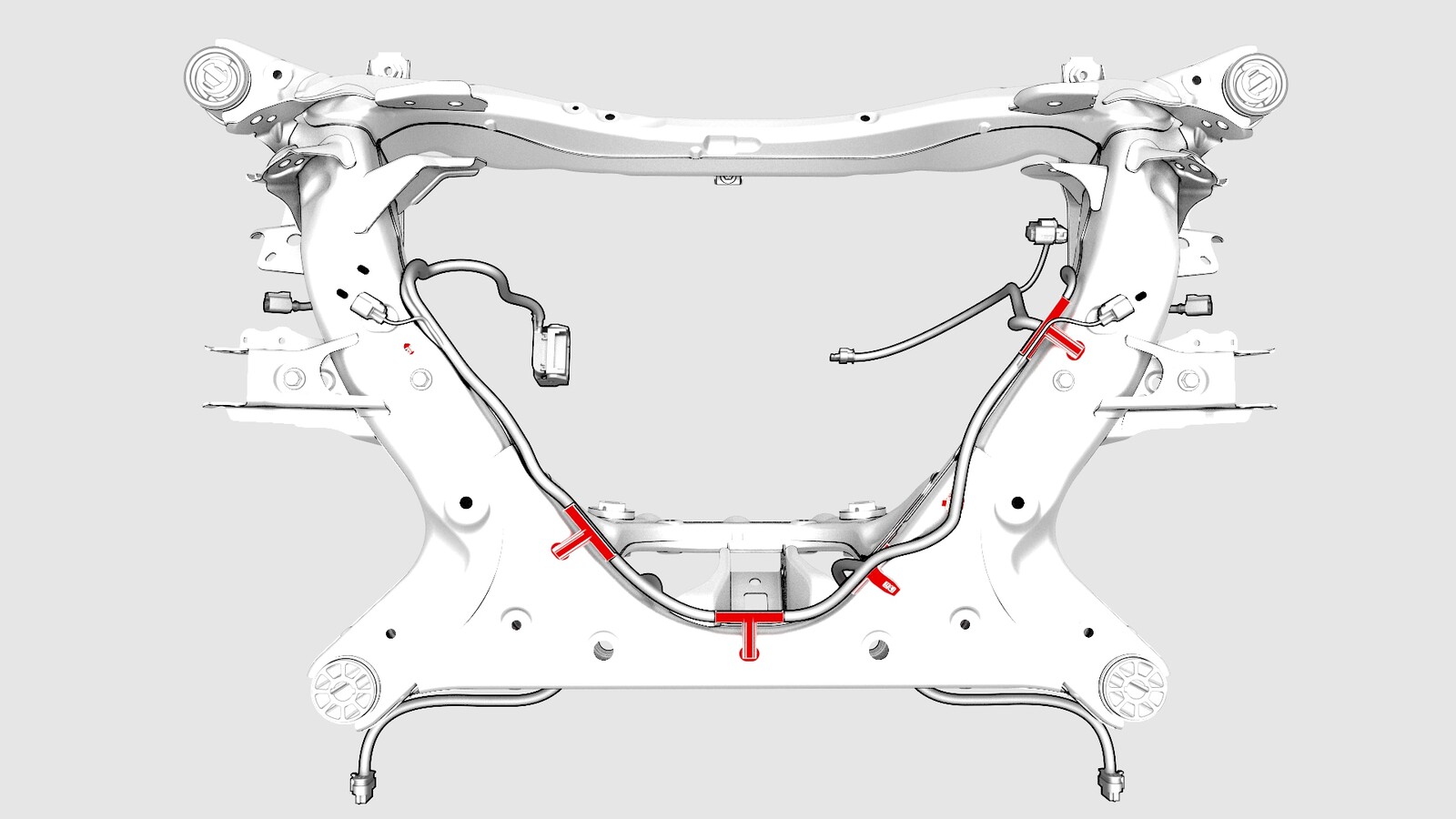

    图 4. 后副车架俯视图
    图 5. 后副车架仰视图
  3. 在协助下,将后驱动单元放置在后副车架上方,然后降低驱动单元吊索工具以将后驱动单元安装到后副车架上。
  4. 安装并手动拧紧将后驱动单元后部套管固定到副车架的螺栓和螺母。
  5. 安装并手动拧紧将后驱动单元右套管固定到副车架的螺栓和螺母。

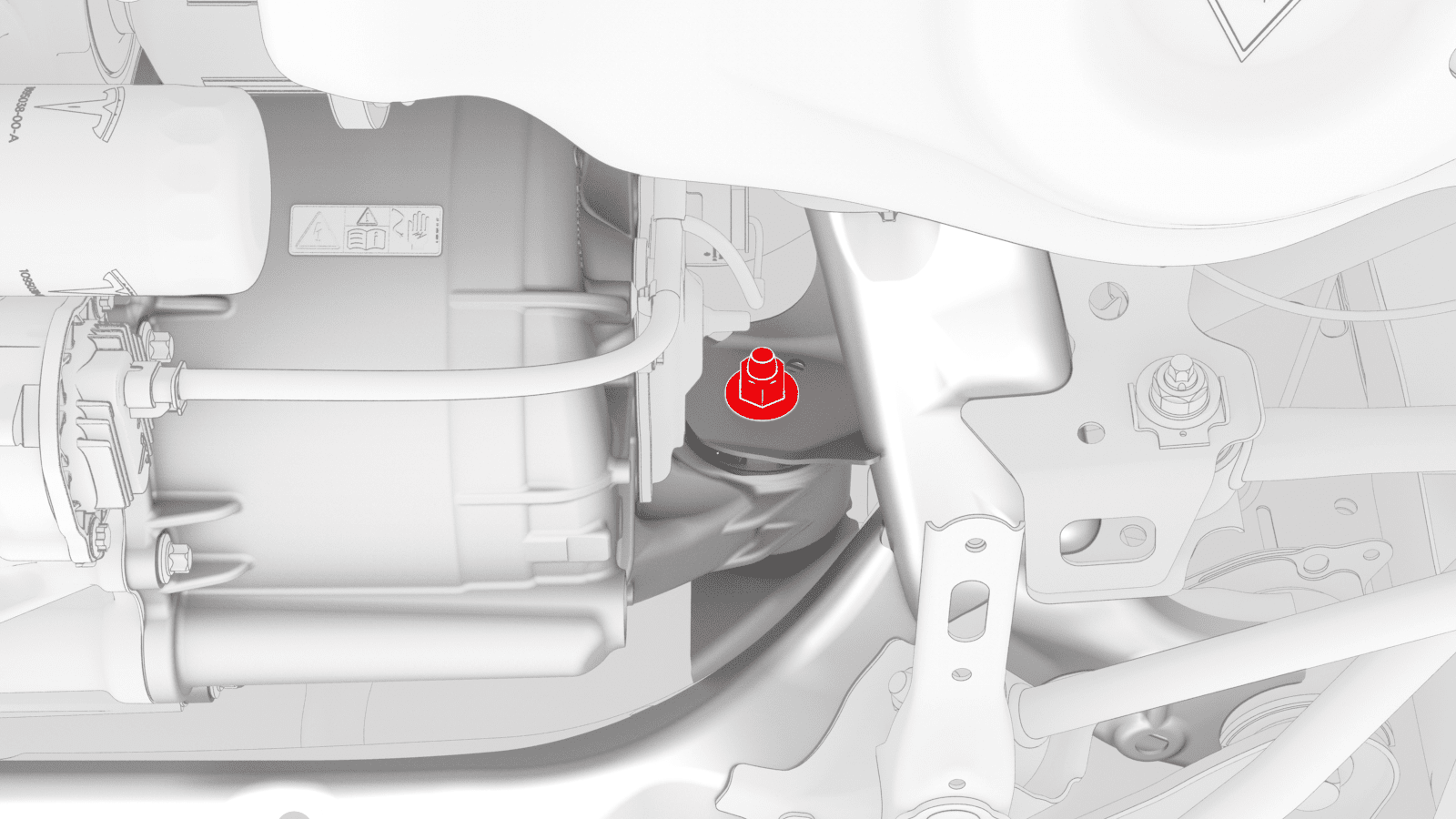

  6. 安装并手动拧紧将后驱动单元左侧支座固定到副车架的螺栓和螺母。
  7. 降下驱动单元吊索工具,释放拉索上的张力。
  8. 将驱动单元吊索工具从起重机架上拆下。
  9. 将驱动单元吊索工具从后驱动单元上拆下。
  10. 紧固将后驱动单元后部套管、右侧套管和左侧支座固定到后副车架的螺栓和螺母。
    80 Nm (59.0 lbs-ft)
  11. 将电气线束连接到机油泵连接器。
  12. 将电气线束连接到解析器连接器。
  13. 紧固将后驱动单元接地线束固定到后副车架的夹子。
  14. 将左侧下尾连杆安装到后副车架,然后安装并手动拧紧将左侧下尾连杆固定到后副车架的螺母和螺栓。
  15. 从变速箱上拆下半轴塞,然后将左半轴安装到后驱动单元上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将半轴安装到驱动单元上时:
    • 注意不要损坏或移动油封。
    • 确保卡环开口朝向驱动单元底部。
    • 将半轴小心推入驱动单元,直至半轴端头与小齿轮轴接触时发出“咔嗒”声。
    • 将半轴卡环锁定到位时,可以感觉到半轴上有轻微拉力。
    • 拉动半轴内盖,确认卡环锁定到位。如果半轴与驱动单元分离,则需重新安装半轴,然后测试是否完全就位。
    • 将左半轴临时放置在下尾连杆上。
  16. 在协助下,将半轴安装到左侧轮毂和转向节总成。
    Informational PurposesAn informational icon, calling your attention
    确保半轴的各个花键彼此对齐。
  17. 在协助下,安装并手动拧紧将左侧上前连杆固定到后副车架的螺栓和螺母。
  18. 在协助下,安装并手动拧紧将左侧止推杆固定到后副车架的螺母和螺栓。
  19. 在协助下,安装并手动拧紧将左侧上尾连杆固定到后副车架的螺母和螺栓。
  20. 在协助下,安装并手动拧紧将左侧下前连杆固定到后副车架的螺栓和螺母。
  21. 在协助下,安装并手动拧紧将左侧下尾连杆固定到转向节的螺栓和螺母。
  22. 在协助下,安装并手动拧紧将左后减震器固定到下尾连杆的螺栓和螺母。
  23. 安装垫圈,然后安装新的螺母,将半轴固定到左后轮毂。
    300 Nm (221.2 lbs-ft)
  24. 将左后防抱死制动系统车轮转速传感器安装到左后转向节,然后安装一个新的螺栓,将传感器固定到转向节。
    5 Nm (3.7 lbs-ft)
  25. 安装索环并紧固将左后防抱死制动系统车轮转速传感器电缆固定到左后转向节和副车架支架的卡子。
  26. 将副车架电气线束连接到左后防抱死制动系统车轮转速传感器连接器,然后紧固将传感器连接器固定到副车架的卡子。
  27. 对后副车架右侧重复第 14 步至第 26 步。
  28. 将左右螺旋弹簧安装到后侧下尾连杆上。
  29. 将后驱动单元至高压电池线束的后驱动单元高压连接器把手抬至最高处。
  30. 将高压连接器专用工具安装到后驱动单元高压连接器上。
  31. 用双手将后驱动单元至高压电池线束的后驱动单元高压连接器牢固连接到后驱动单元高压接头上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保连接器与接头稳固连接,两个固定销都插入把手中。
  32. 将高压连接器专用工具从后驱动单元高压连接器上拆下。
  33. 将后驱动单元高压连接器按压到后驱动单元高压接头上,同时将把手降至最低处。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保把手在降下时不扭结。
  34. 滑动释放装置,将后驱动单元高压连接器把手锁定在固定位置。
  35. 确认后驱动单元高压连接器完全就位,然后比对连接器两侧,确认已正确固定到位。
    Informational PurposesAn informational icon, calling your attention
    连接器就位不当可能在日后导致连接器损坏和后驱动单元故障。
  36. 安装将高压线束支架固定到变流器的螺栓。
    6 Nm (4.4 lbs-ft)
  37. 将后驱动单元入口软管连接到变流器冷却液接头,然后紧固卡子。
  38. 紧固将后驱动单元入口软管固定到高压线束支架的卡子。
  39. 将电气线束连接到变流器低压连接器。
  40. 紧固将低压电气线束固定到变流器的夹子。
  41. 将后副车架安装到车辆上。请参阅副车架总成 - 后(拆卸和安装)
