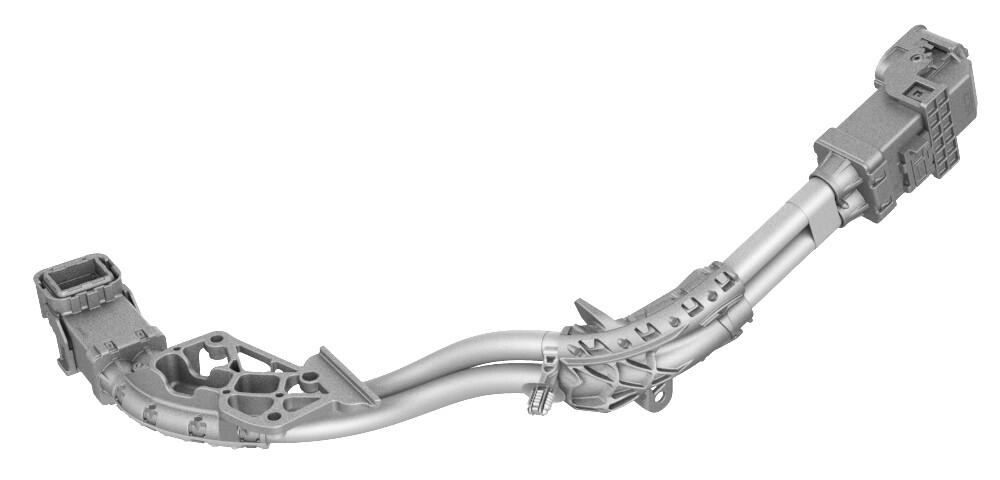

高压线束 - 高压电池至后驱动电机 (3DU)（拆卸和更换）

校正代码 44502202 0.90 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1140311-00-A Lever Lock, HV Connector, Model 3
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

  • 2023 年 6 月 15 日：添加了整个程序的视频，仅作为补充材料予以概括说明。

拆卸

  1. 拆下第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  2. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  3. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  4. 执行车辆电气绝缘程序。请参阅 车辆高压禁用程序。
  5. 拆卸中间流线型护板。请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。
  6. 拆下高压电池后滑板。请参阅 滑板 - 高压电池 - 后部（拆卸和更换）。

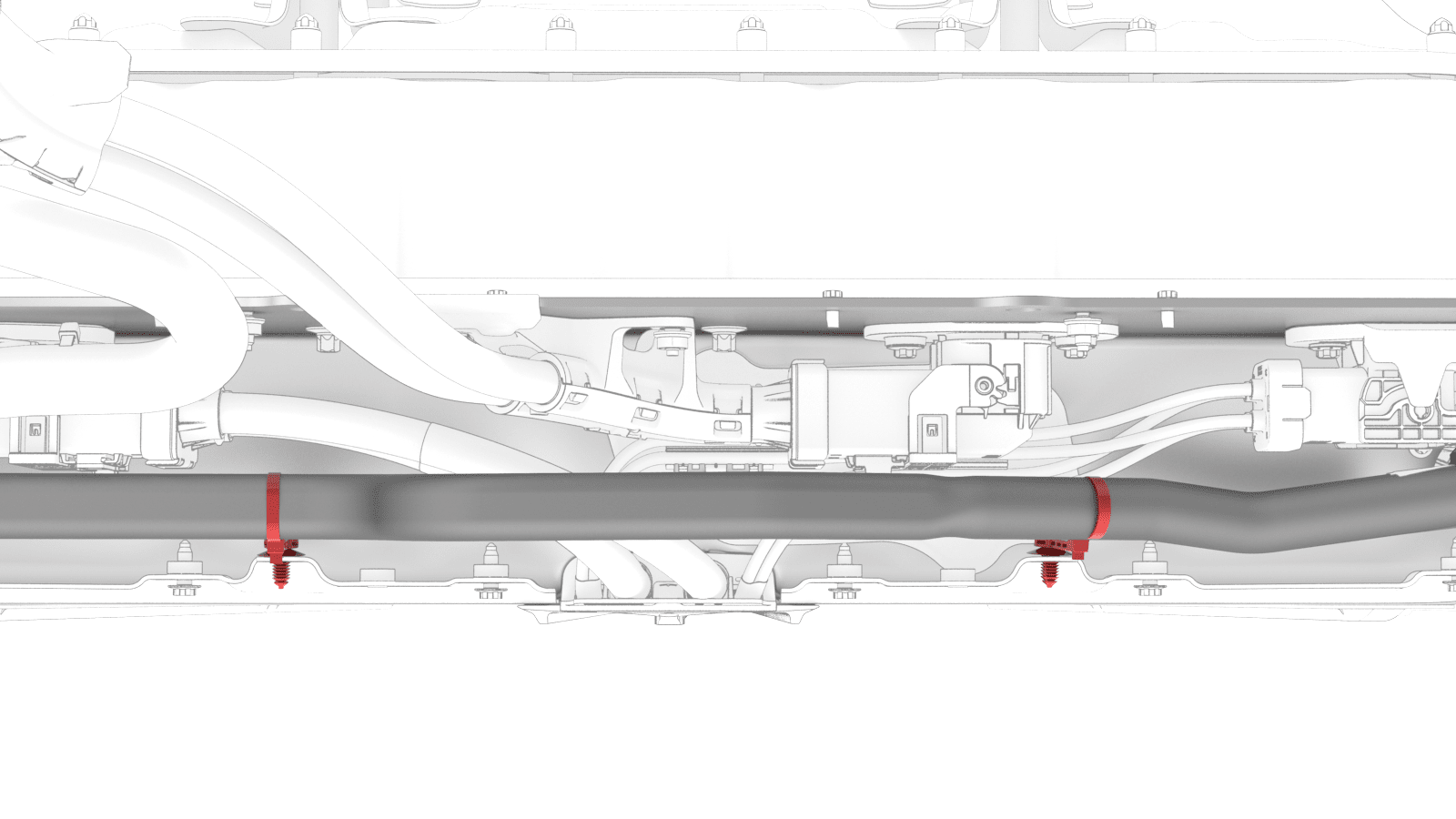

  7. 松开将高压电池右侧内部回路软管固定到高压电池的夹子。
  8. 将冷却液排放工具放置在后驱动电机逆变器下方。

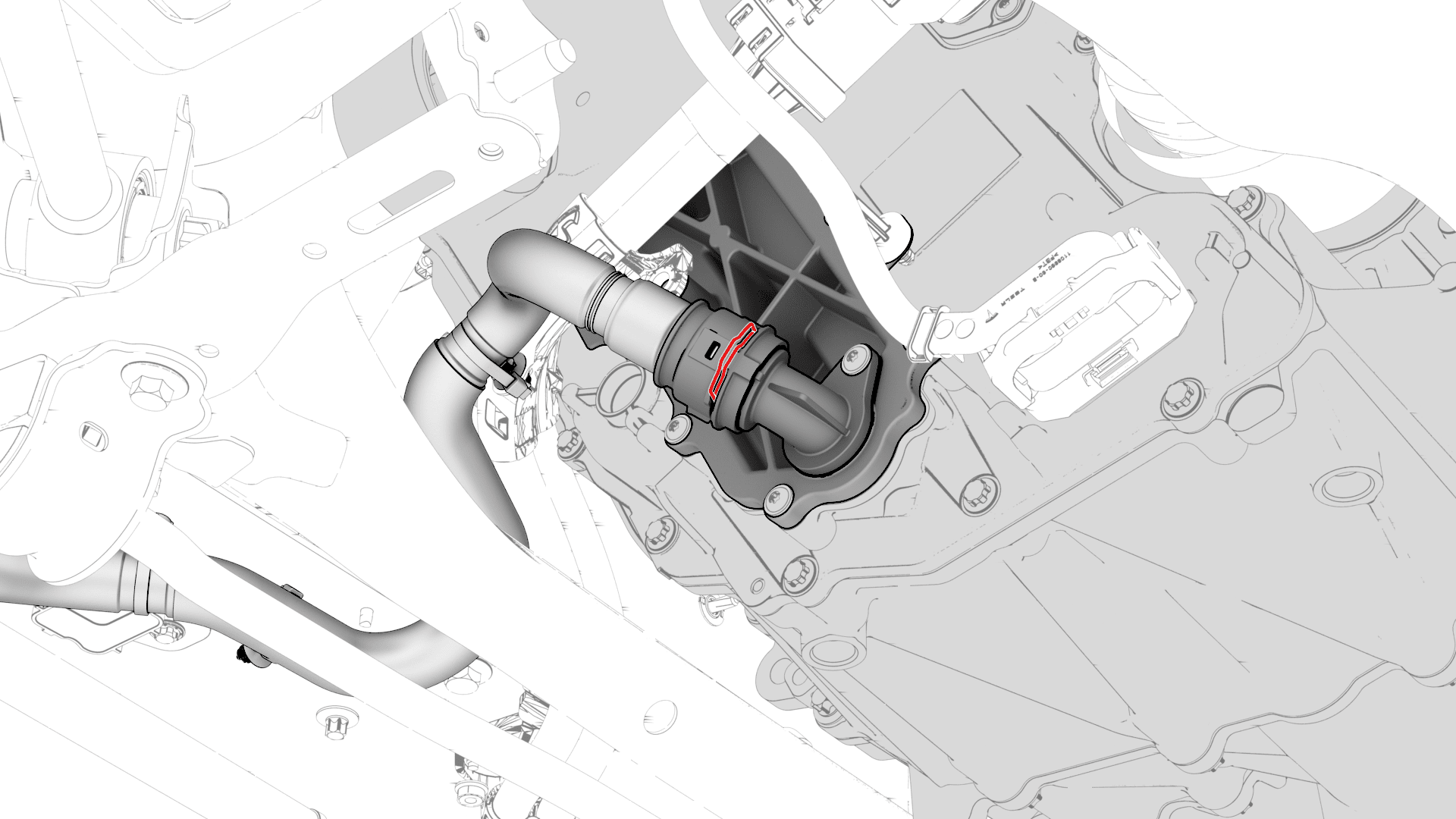

  9. 松开卡子，将后驱动电机入口软管从变流器冷却液接头处断开，然后立即堵住两个接头。
  10. 松开将后驱动电机入口软管固定到高压电池至后驱动电机线束支架的卡子。
  11. 松开将后驱动电机入口软管固定到高压电池的夹子。
  12. 移动后驱动电机与后副框架之间的后驱动电机入口软管的末端，然后向下移动，将其从高压电池与后副框架之间移出。
    警告
    切勿扭结软管。

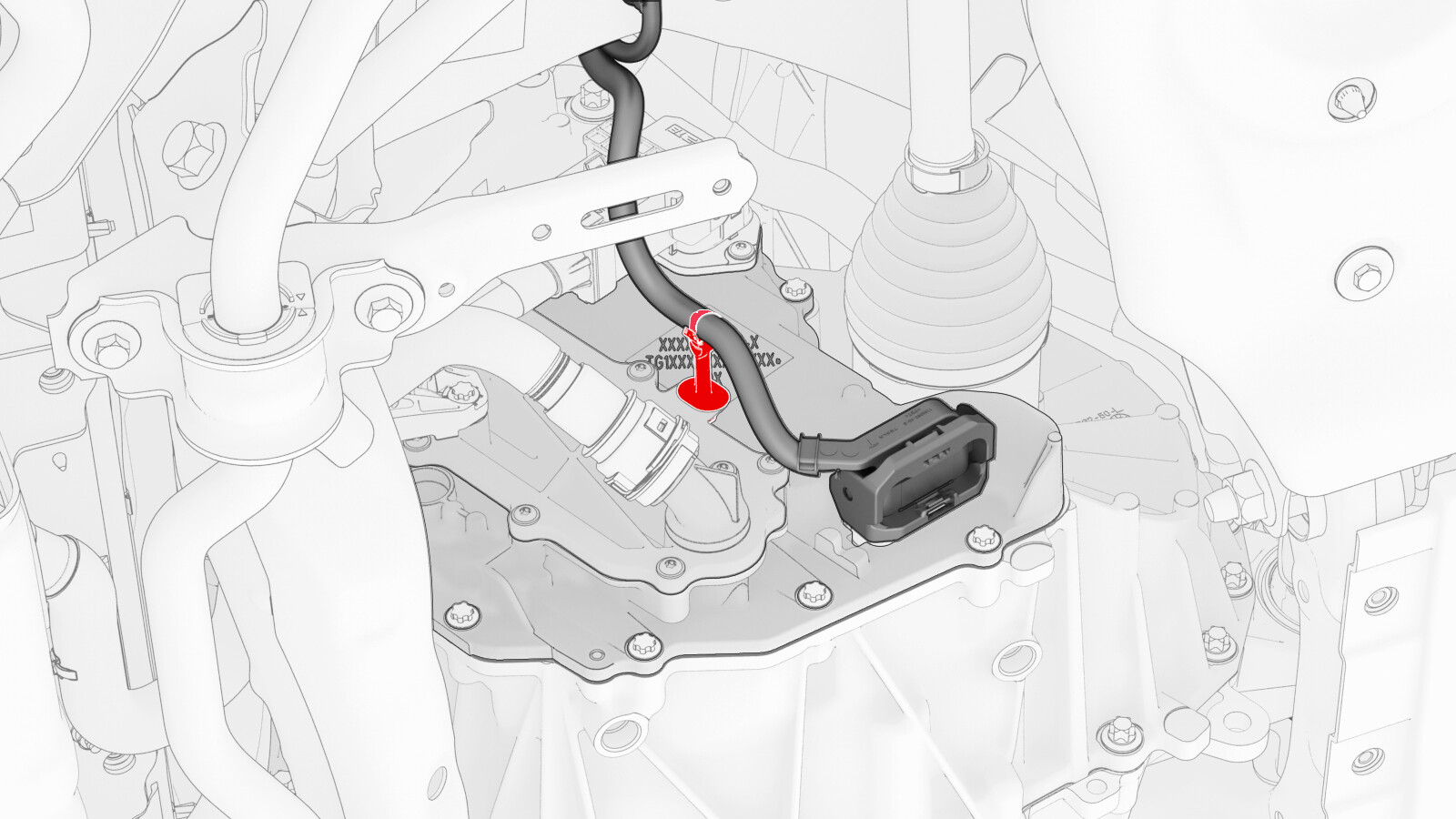

  13. 松开将低压电气线束固定到后驱动电机逆变器的夹子。

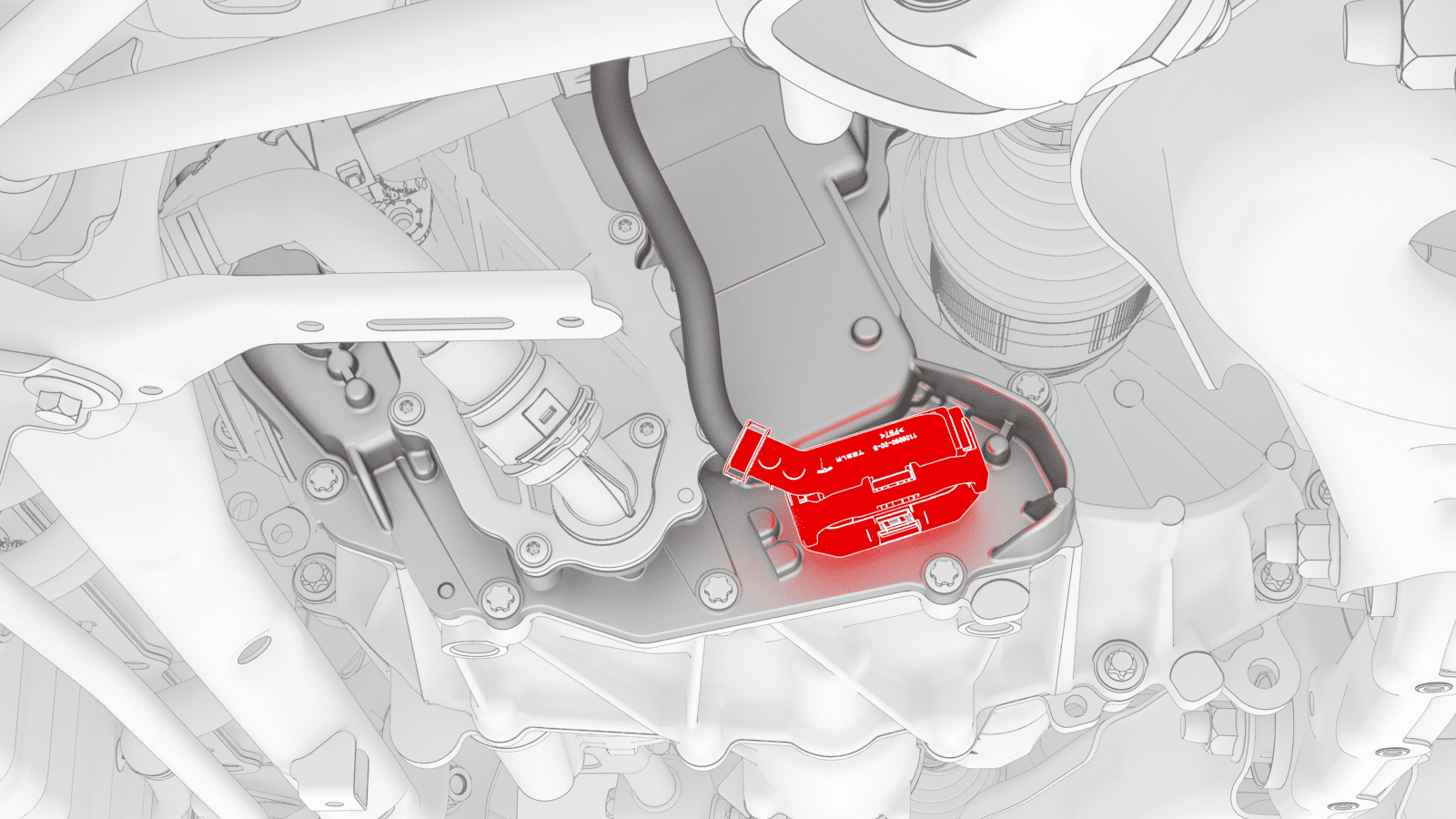

  14. 从后驱动电机逆变器连接器上断开低压电气线束。

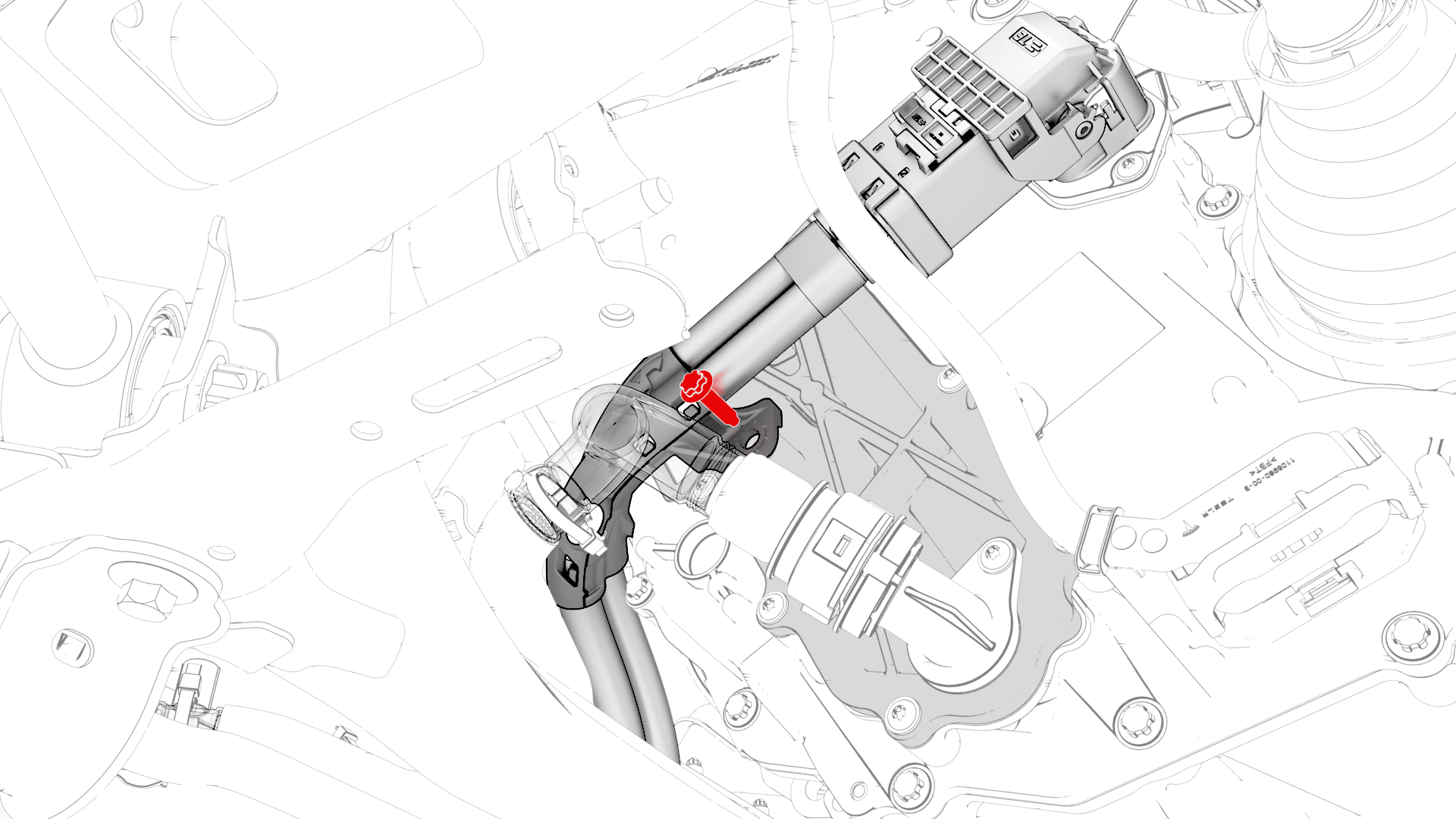

  15. 拆下将高压电池至后驱动电机线束支架固定到后驱动电机变流器的螺栓。

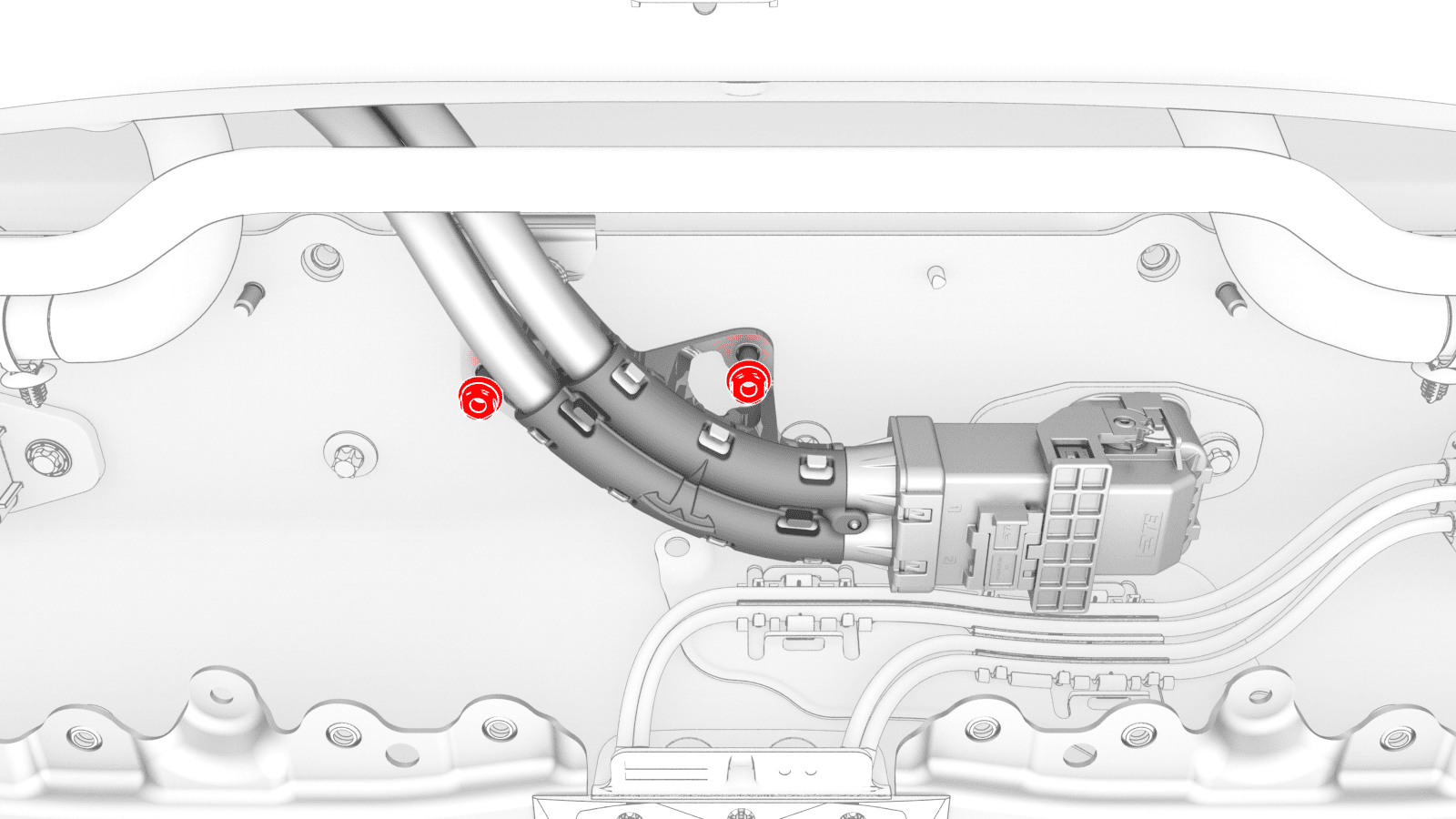

  16. 拆下将高压电池至后驱动电机线束支架固定到高压电池的螺母。

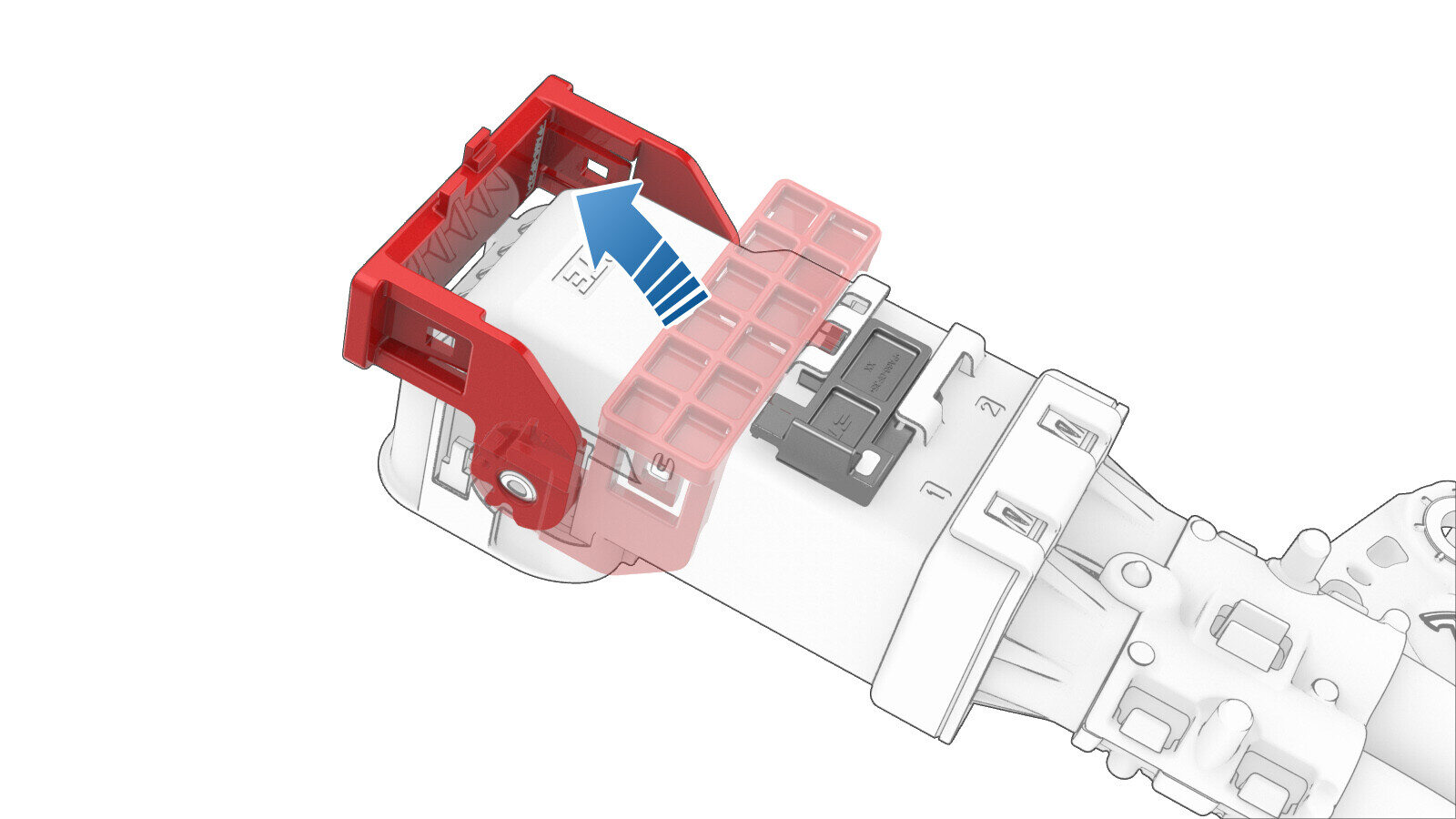

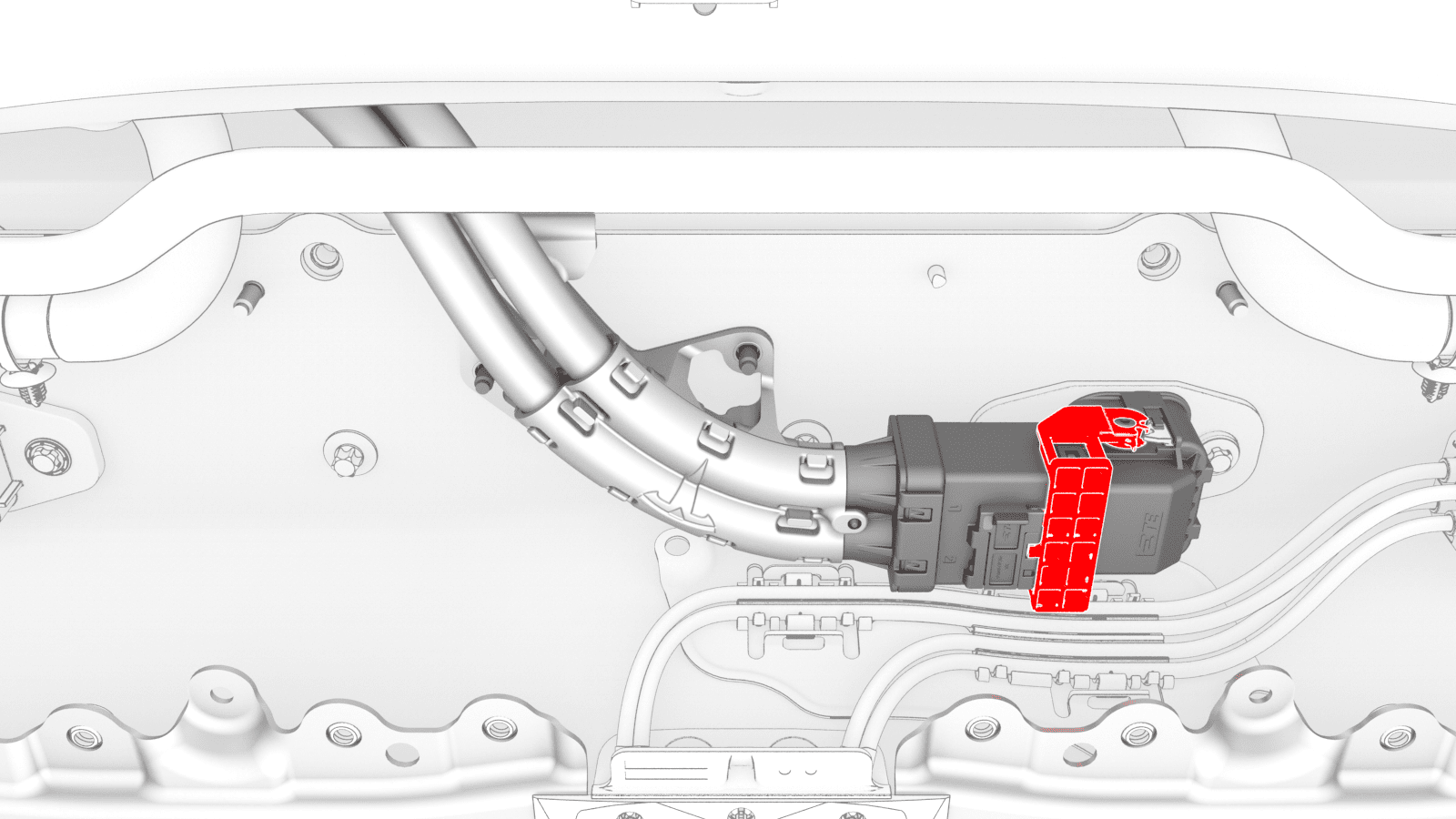

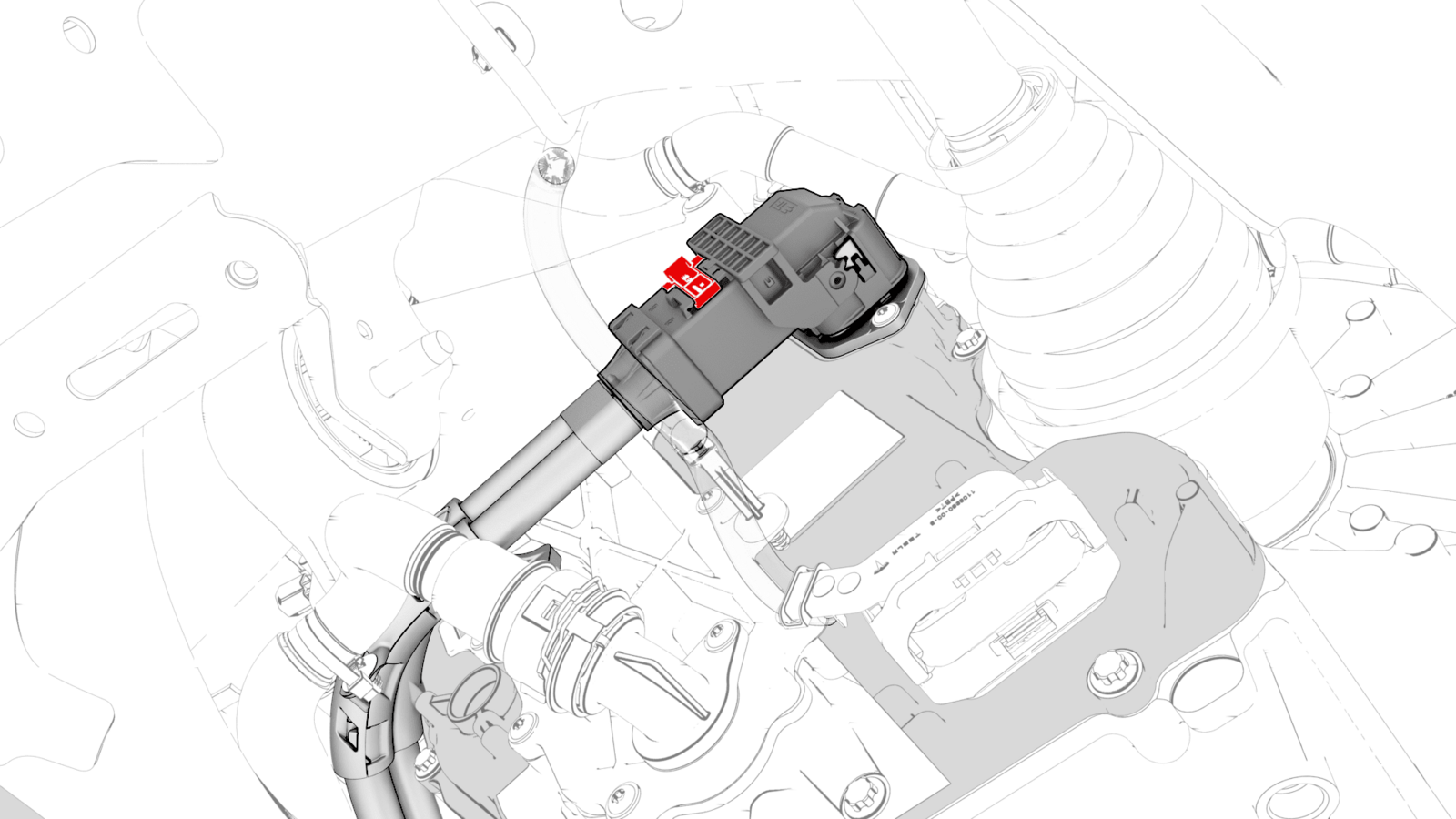

  17. 滑动释放装置，将后驱动电机至高压电池线束处的高压电池后驱动电机连接器把手从固定位置解锁。
  18. 将高压电池后驱动电机连接器把手抬至最高处。
  19. 将高压电池后驱动电机连接器从高压电池接头上拆下。

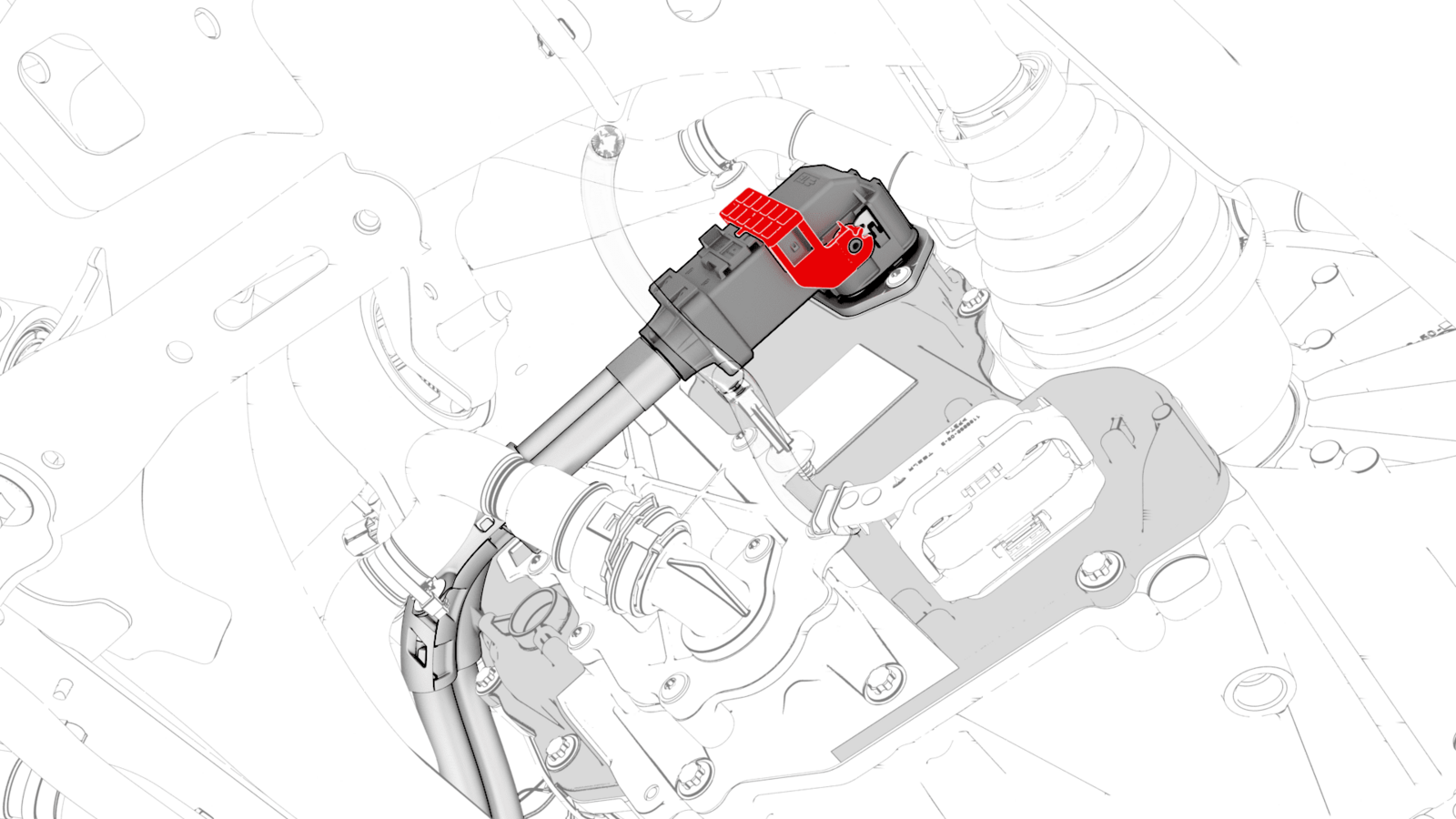

  20. 滑动释放装置，将后驱动电机至高压电池线束的后驱动电机高压连接器把手从固定位置解锁。
  21. 将后驱动电机高压连接器把手抬至最高处。
  22. 将后驱动电机高压连接器从后驱动电机高压接头上拆下。
  23. 向下移动高压电池至后驱动电机线束，将其从后副车架与高压电池之间移出。
    注
    根据需要转动线束，以便移动副车架与高压电池之间线束的后驱动电机变流器连接器端。

安装

  1. 向上移动高压电池至后驱动电机线束上的后驱动电机变流器连接器端，将其移入后副车架与高压电池之间。
    注
    根据需要转动线束，以便移动副车架与高压电池之间的连接器。
  2. 将后驱动电机至高压电池线束的后驱动电机高压连接器把手抬至最高处。
  3. 将高压连接器专用工具安装到后驱动电机高压连接器上。
  4. 用双手将后驱动电机至高压电池线束的后驱动电机高压连接器牢固连接到后驱动电机高压接头上。
    警告
    确保连接器与接头稳固连接，两个固定销都插入把手中。
  5. 将高压连接器专用工具从后驱动电机高压连接器上拆下。
  6. 将后驱动电机高压连接器按压到后驱动电机高压接头上，同时将把手降至最低处。
    警告
    确保把手在降下时不扭结。
  7. 滑动释放装置，将后驱动电机高压连接器把手锁定在固定位置。
  8. 确认后驱动电机高压连接器完全就位，然后比对连接器两侧，确认正确固定到位。
    注
    连接器就位不当可能在日后导致连接器损坏和后驱动电机故障。
  9. 将后驱动电机至高压电池线束的高压电池后驱动电机连接器上的把手抬至最高处。
  10. 将高压连接器专用工具安装到高压电池后驱动电机连接器上。
  11. 用双手将后驱动电机至高压电池线束的高压电池后驱动电机连接器牢固连接到高压电池接头上。
    警告
    确保连接器与接头稳固连接，两个固定销都插入把手中。
  12. 从高压电池后驱动电机连接器上拆下高压连接器专用工具。
  13. 将高压电池后驱动电机连接器按到高压电池接头上，同时将把手降至最低处。
    警告
    确保把手在降下时不扭结。
  14. 滑动释放装置，将高压电池后驱动电机连接器把手锁定在固定位置。
  15. 确认高压电池后驱动电机连接器完全就位，然后比对连接器两侧，确保正确固定到位。
    注
    连接器就位不当可能在日后导致连接器损坏和后驱动电机故障。
  16. 安装将高压电池至后驱动电机线束支架固定到高压电池的螺母。
    10 Nm (7.4 lbs-ft)
  17. 安装将高压电池至后驱动电机线束支架固定到后驱动电机变流器的螺栓。
    6 Nm (4.4 lbs-ft)
  18. 将低压电气线束连接到后驱动电机变流器连接器。
  19. 紧固将低压电气线束固定到后驱动电机变流器的夹子。
  20. 向上移动后驱动电机入口软管的末端，将其移入高压电池与后副车架之间，然后向上移动，将其移入后驱动电机与后副车架之间。
  21. 紧固将后驱动电机入口软管固定到高压电池的夹子。
  22. 紧固将后驱动电机入口软管固定到高压电池至后驱动电机线束支架的卡子。
  23. 取下两个接头上的塞子，立即将后驱动电机入口软管连接到变流器冷却液接头，然后紧固卡子。
  24. 取走车辆下方的冷却液排放容器。
  25. 紧固将右侧内侧高压电池回路软管固定到高压电池的夹子。
  26. 安装高压电池后滑板。请参阅 滑板 - 高压电池 - 后部（拆卸和更换）。
  27. 安装中间流线型护板请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。
  28. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  29. 重新加注冷却系统。请参阅 冷却系统（部分再加注和排放）。
  30. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  31. 安装第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
