套管 - 后驱动电机 - RH (3DU)（拆卸和更换）

校正代码 40012402 4.08 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1137785-00-A Kit, Drive Unit Bushing R&R, Model 3

拆卸

  1. 拆下后轮驱动单元。请参阅驱动电机 - 后 (3DU)（拆卸和安装）。
  2. 将后驱动单元置于空的后驱动单元箱上方。
    注
    如果没有可用的箱子，则使用托盘。

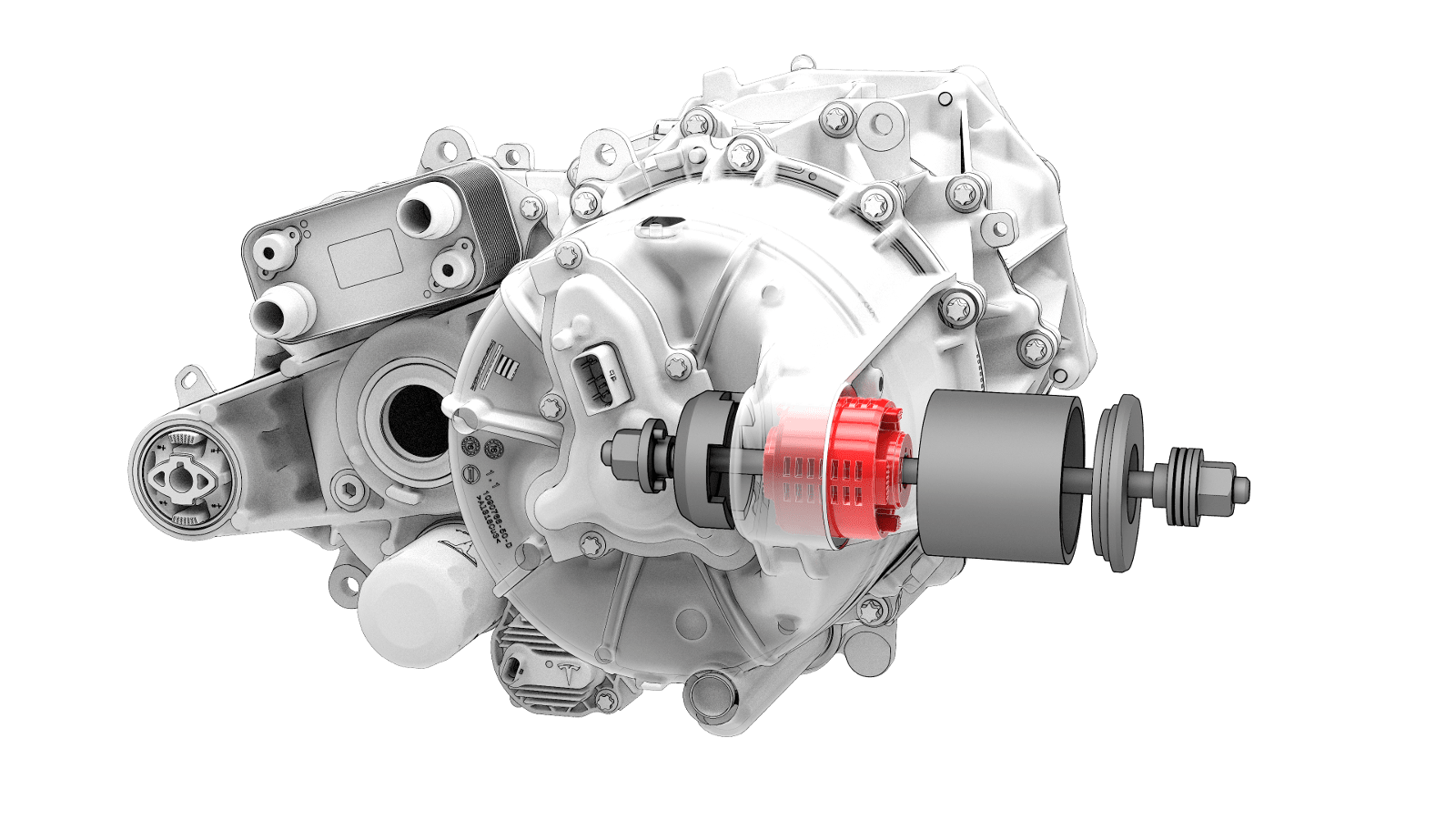

  3. 在 RH 套管上安装套管拆卸工具。
    注
    装配特殊工具时，使用如图所示的“A”、“C”和“D”罩帽。
  4. 将其他螺母固定在适当位置的同时，用扳手转动轴承侧套管拆卸工具螺母。
  5. 在套管已从驱动单元推出后，分离套管拆卸工具，然后将其从驱动单元上拆下。

安装

  1. 安装套管工具，以套上新的套管。
    注
    装配特殊工具时，使用如图所示的“D”和“E”罩帽。
  2. 旋转止推垫圈上的螺母以在驱动单元上套上新的套管。
  3. 分离套管工具，然后从驱动单元上拆下。
  4. 安装后轮驱动单元。请参阅驱动电机 - 后 (3DU)（拆卸和安装）。
  5. Check the vehicle wheel alignment, and adjust if necessary. See 四轮定位检查.
