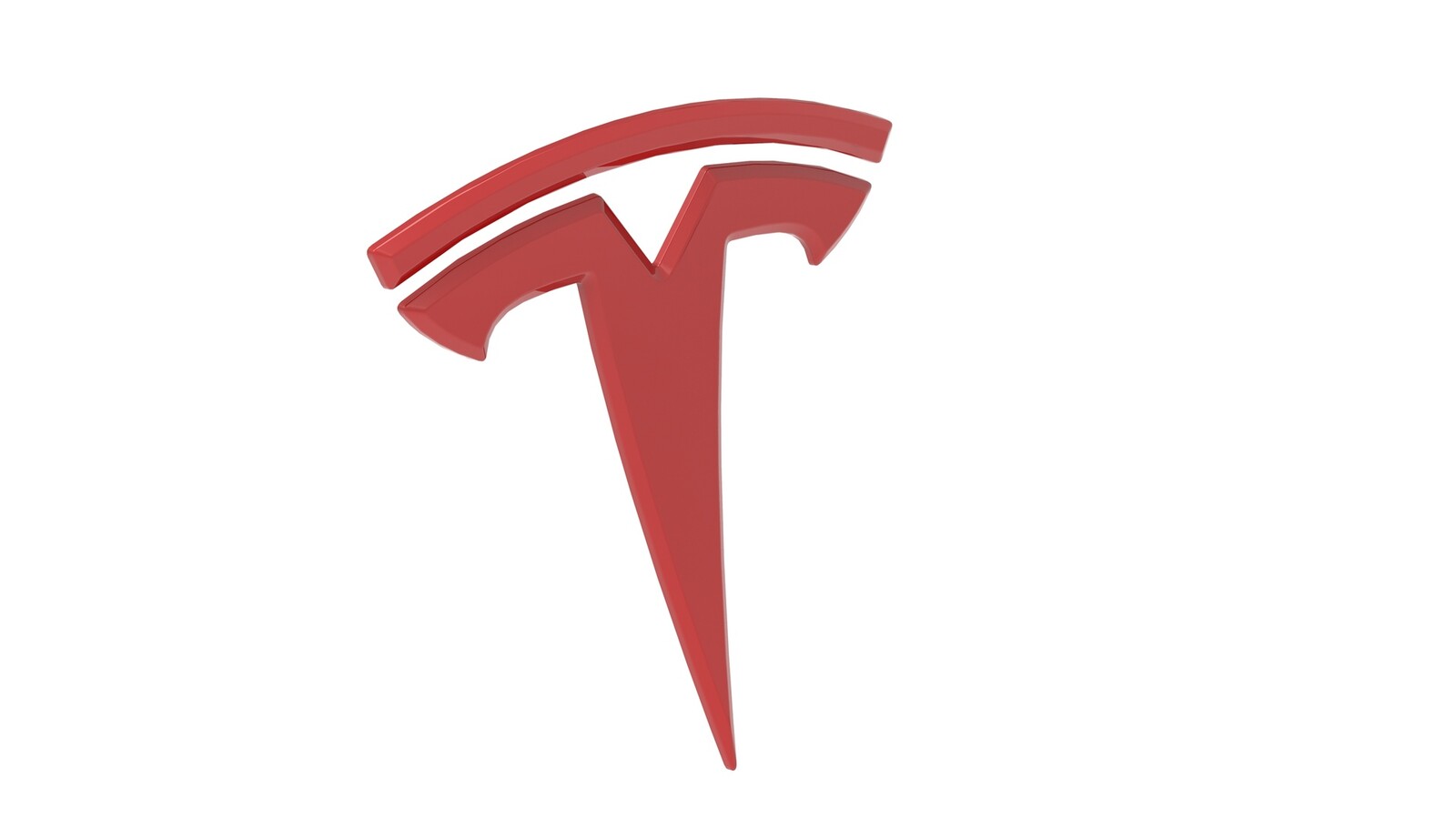

Tesla 徽标 - 后部（拆卸和更换）

校正代码 12050702 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

’
  • 2024 年 8 月 29 日：添加了“由于定位问题，后部徽标不可重复使用”的说明。
设备：
  • 1453028-00-A 徽标拆卸套件
  • 1134703-00-A 后部徽标固定装置，Model 3
注
The badge is not reusable due to the required positioning accuracy. If the badge is removed for any reason, it must be replaced with a new one.

拆卸

  1. 准备徽标拆卸工具和大约 60 厘米长的单丝线。
  2. 抬起后备箱盖，放置徽标拆卸工具，使单丝线在后部 Tesla 徽标的一角下方切割。
  3. 以拉锯的方式移动徽标拆卸工具，将后部 Tesla 徽标从后备箱盖上拆下。
  4. 使用异丙醇 (IPA) 湿巾清洁后备箱盖表面残留的所有粘合剂和杂物。

安装

  1. 部分打开后备箱盖，以为后部徽标固定装置留出空间。
  2. 将后部徽标固定装置安装在后置摄像头上方、后备箱盖之上，然后用胶带将固定装置固定入位。
  3. 揭下后备箱徽标上的胶衬，将徽标保护膜与固定装置的定位柱对齐，然后将徽标朝后备箱按压。
  4. 揭下徽标上的保护膜，然后将固定装置从后备箱盖上拆下。
  5. 将保护膜重新置于徽标上，使用滚压机浸透徽标，然后揭下保护膜。
  6. 使用异丙醇 (IPA) 湿巾清洁徽标和残留杂物。
    注
    确保徽标各边缘稳妥固定在后备箱盖表面上。
  7. 关闭后备箱盖。
