拆卸并弃置前排座椅气囊

校正代码 20010707

Warning IconA warning icon, calling your attention to a possibly risky situation

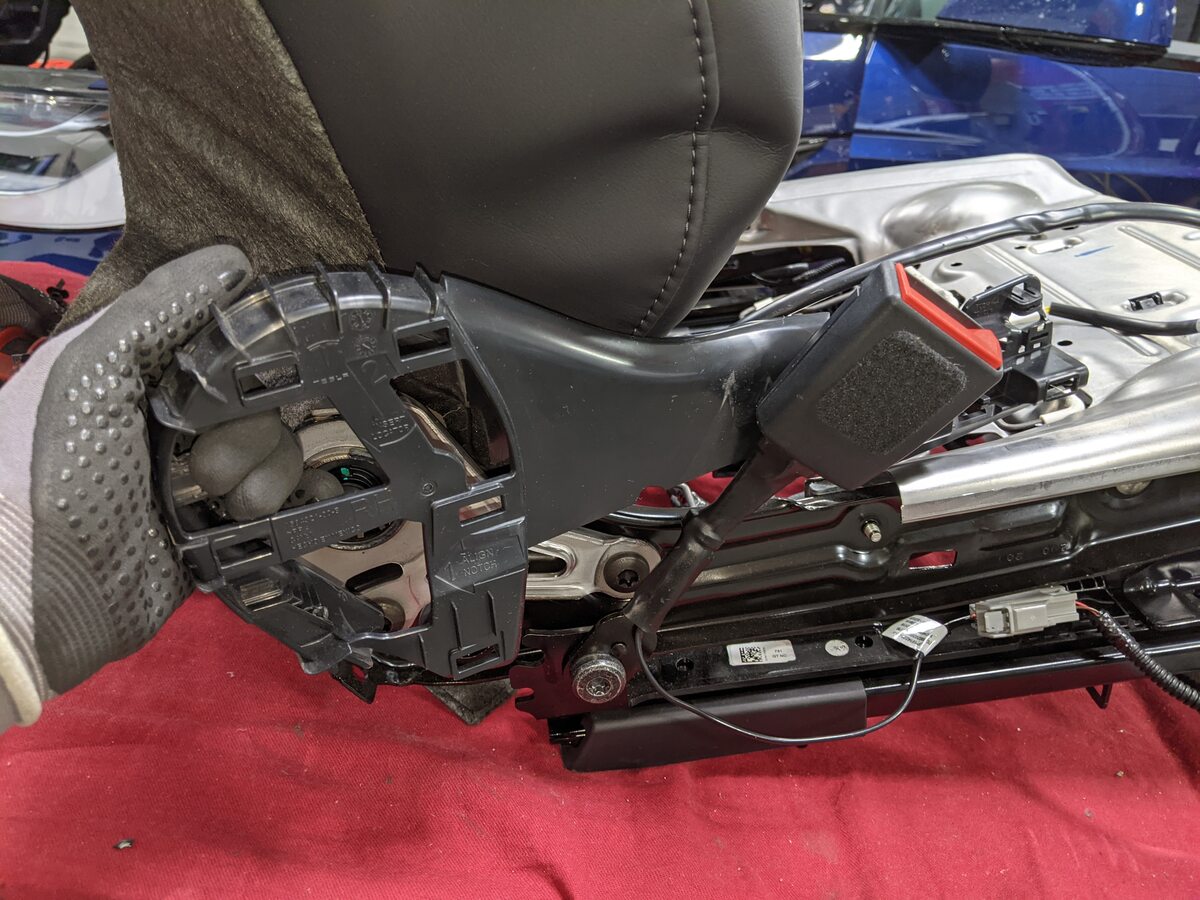

警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
执行本程序前,将座椅从车辆上拆下。座椅安装在车辆上且连接有电源的情况下,请勿执行本程序。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
虽然没有必要给出严格的 ESD 注意事项,但小心请勿触碰连接至爆炸性装置的导线。静电可能会积聚并导致装置爆炸性展开。
Warning IconA warning icon, calling your attention to a possibly risky situation

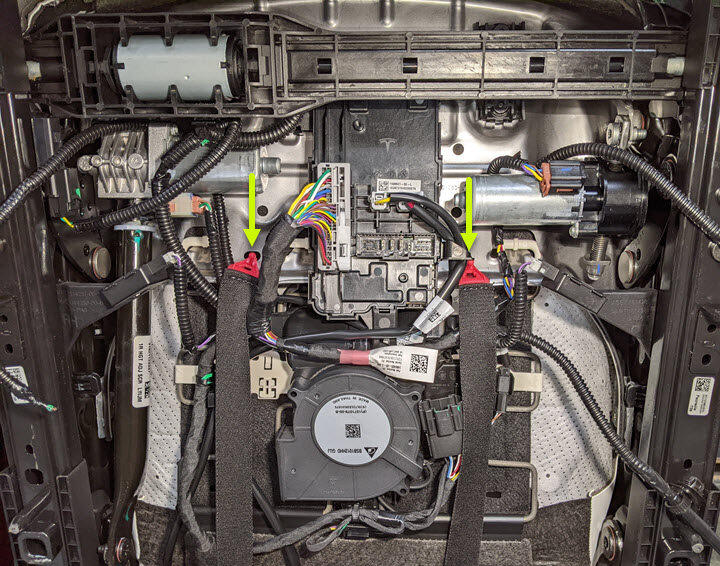

警告
执行以下程序时,请务必佩戴适当的个人防护装备 (PPE)。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
请勿重新使用任何可能导致危险的废弃零件、气囊、卷收器,且预紧器应始终连接至车辆制造操作系统 (MOS),以便追踪车辆历史。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
使用安全刀切割时,需极其谨慎。将气囊从车身上割下,操作时需确保另一只手远离刀片移动路径。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
只有在拆下气囊和预紧器(如适用)之后,才能弃用座椅。气囊或预紧器仍然处于安装状态时,请勿报废座椅;请勿将整个座椅放置在危险废弃物容器中或以其他方式将从座椅上拆下气囊和预紧器的工作外包出去。
Informational PurposesAn informational icon, calling your attention
图示为 Model S 和 Model X 前排座椅气囊拆卸方法。Model 3 和 Model Y 前排座椅气囊拆卸方法类似。
Informational PurposesAn informational icon, calling your attention
本程序仅适用于安装在前排座椅上的气囊。拆卸车辆上其他气囊时,请按照最佳实践操作。请参阅“维修手册”中的“气囊和辅助约束系统 (SRS) 部件更换原则”。
  • 护目镜
  • 安全鞋

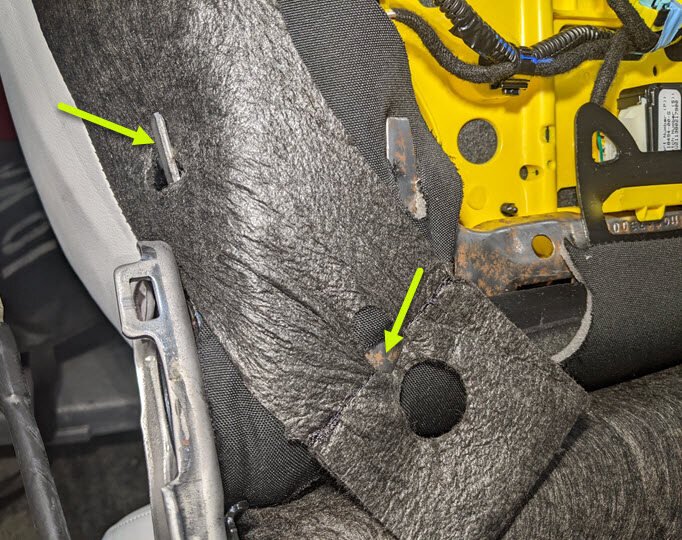

  • 防割手套
  • 防割袖套
  • 尖嘴钳
  • 自回弹安全刀

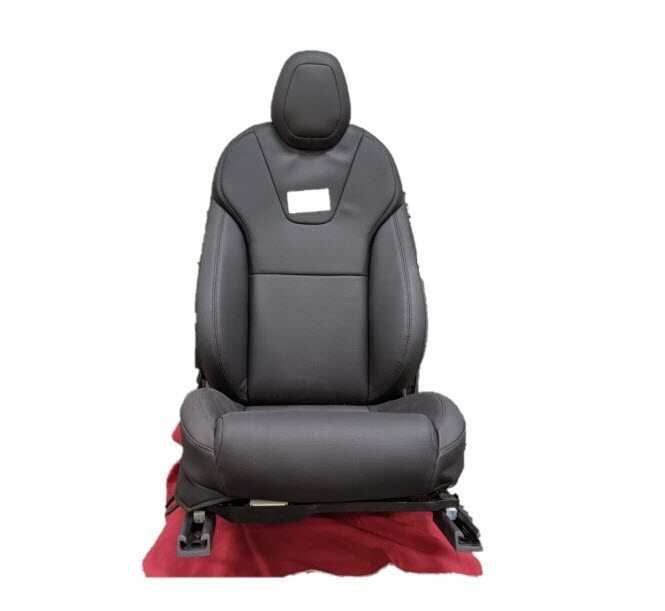

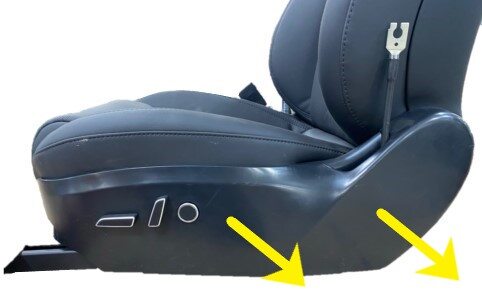

  1. 调整左前座椅位置,以便接触座垫下方
  2. 将固定外罩的螺钉从左前座椅上拆下
    Informational PurposesAn informational icon, calling your attention
    1 个螺钉,T20, 4 Nm;确保座椅前部足够高,可以接触到 T20 螺钉

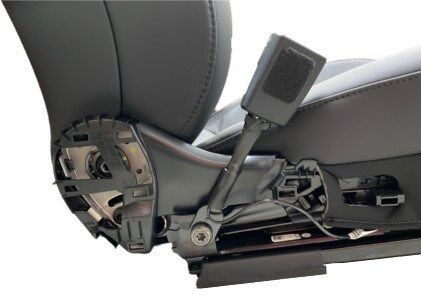

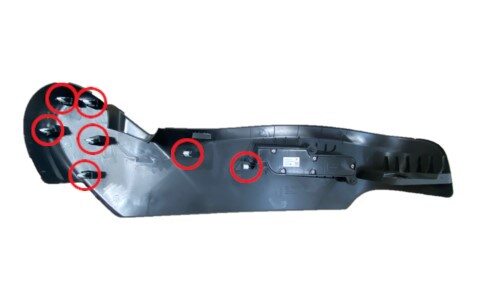

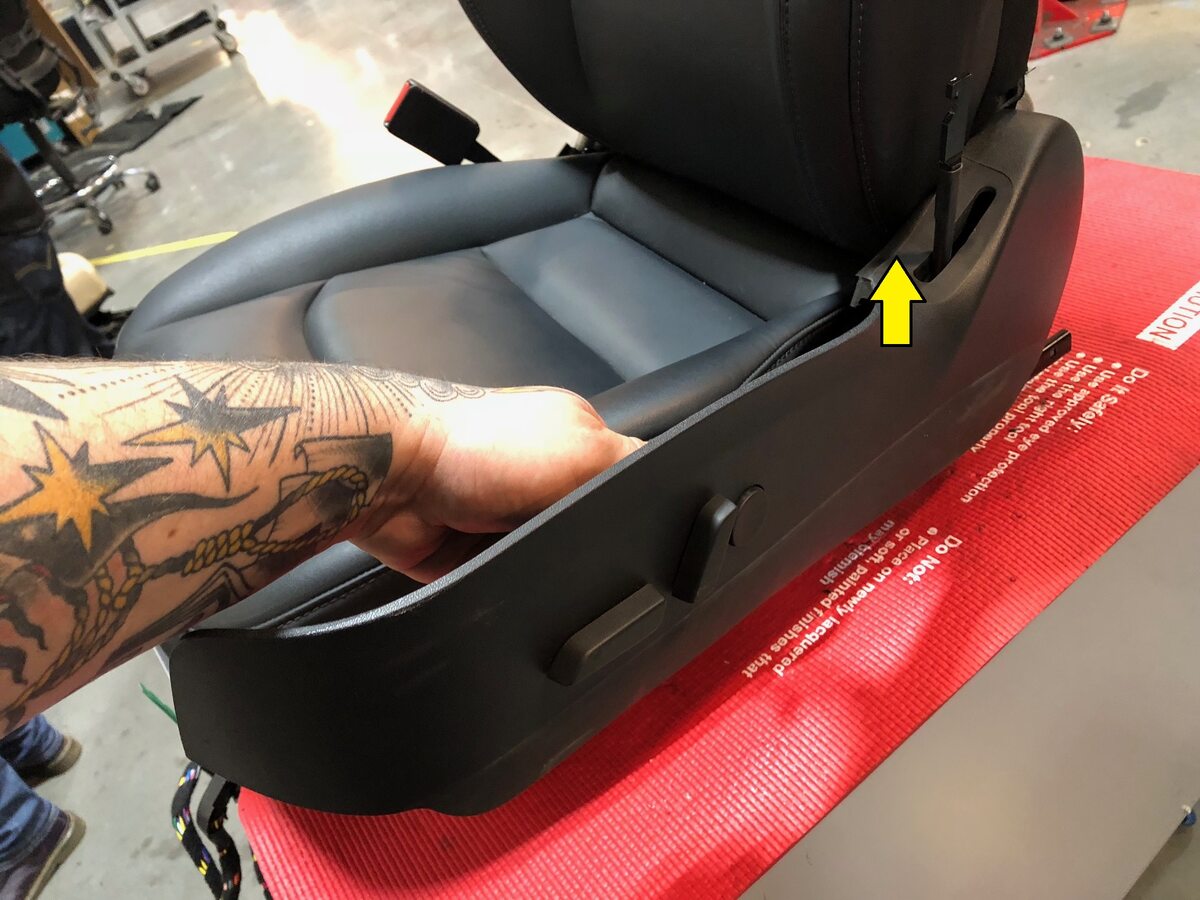

  3. 松开左前座椅外侧护板
    Informational PurposesAn informational icon, calling your attention
    7 个卡子;小心地将外罩从座椅上松开,但请勿完全拆下

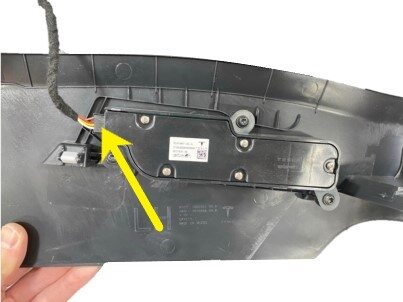

  4. 断开座椅开关连接器

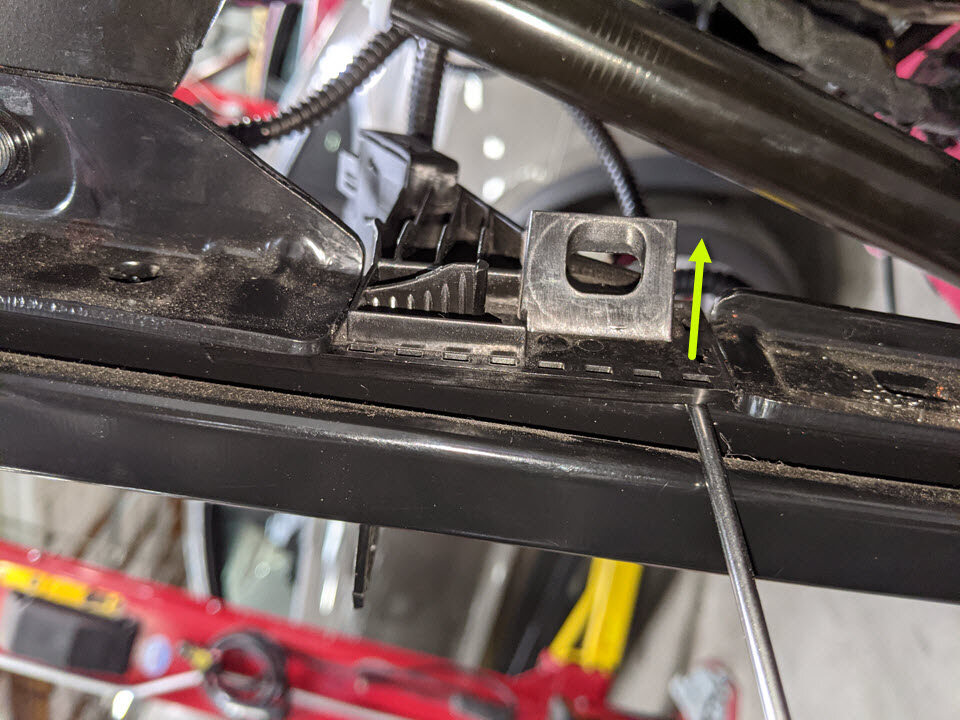

    Informational PurposesAn informational icon, calling your attention

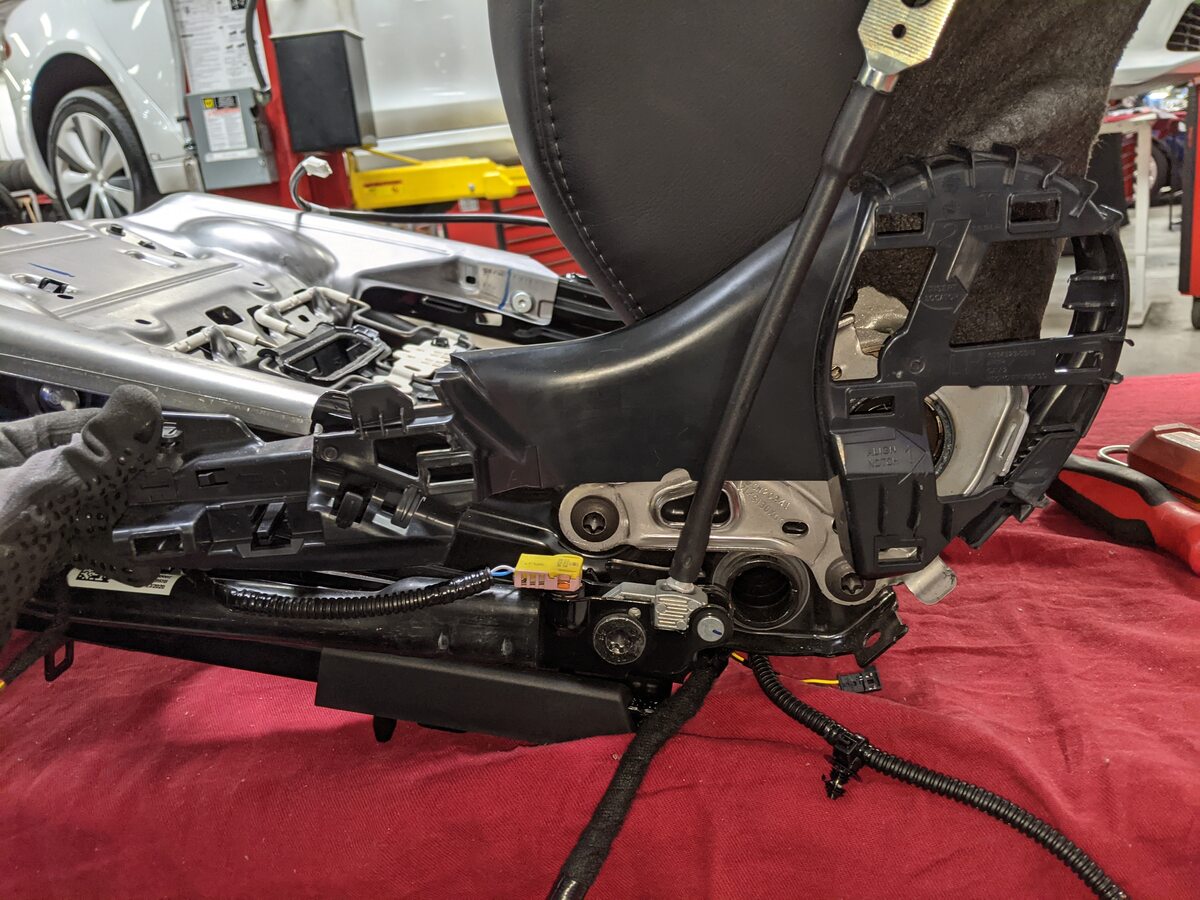

    1 个连接器

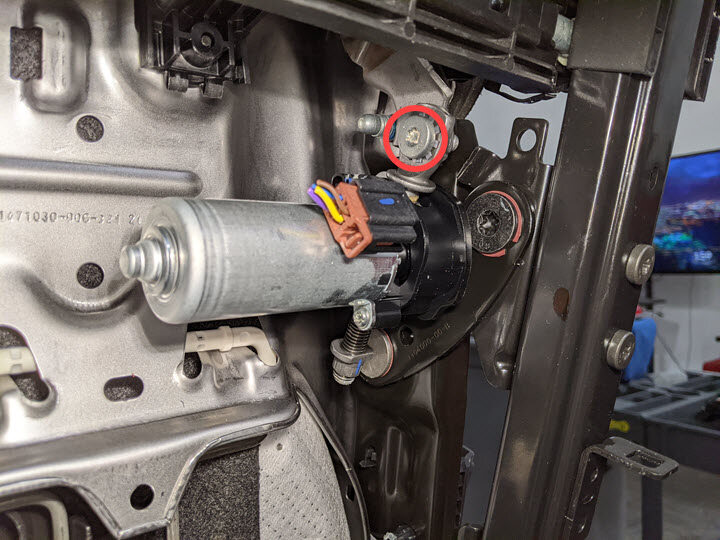

  5. 拆卸左前座椅外侧护板
    Informational PurposesAn informational icon, calling your attention
    1 个卡子;向后滑动外侧盖板以从框架上松开卡子,然后将盖板抬过预紧器并拆下

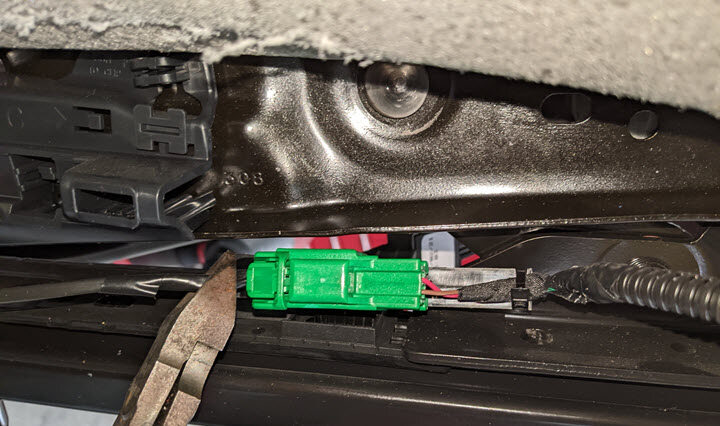

  6. 将左侧腰带预紧器线束从预紧器上断开

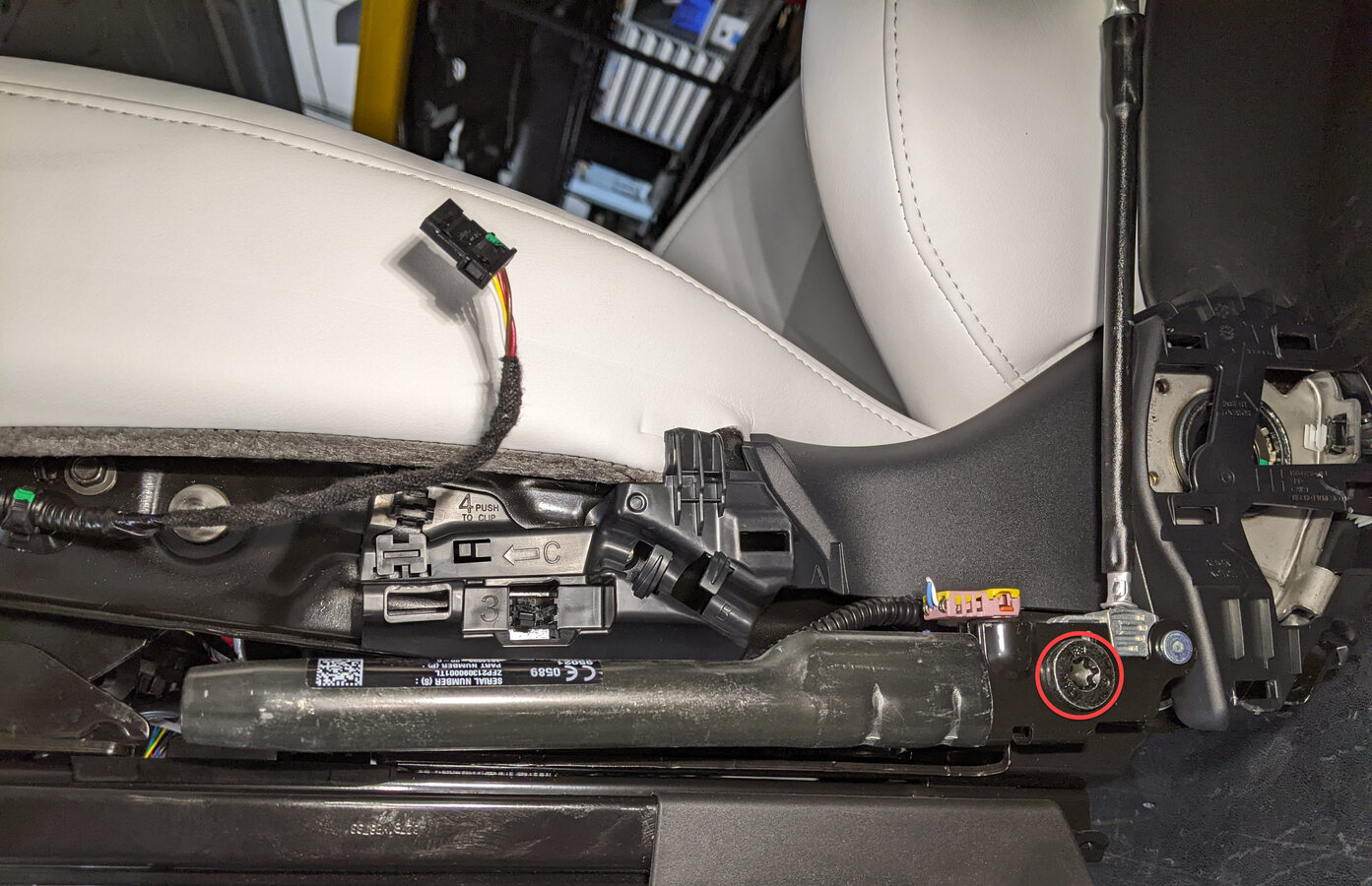

  7. 拆卸左前座椅左侧腰带预紧器
    Informational PurposesAn informational icon, calling your attention
    1 个固定螺栓,T50, 40 Nm;妥善弃置

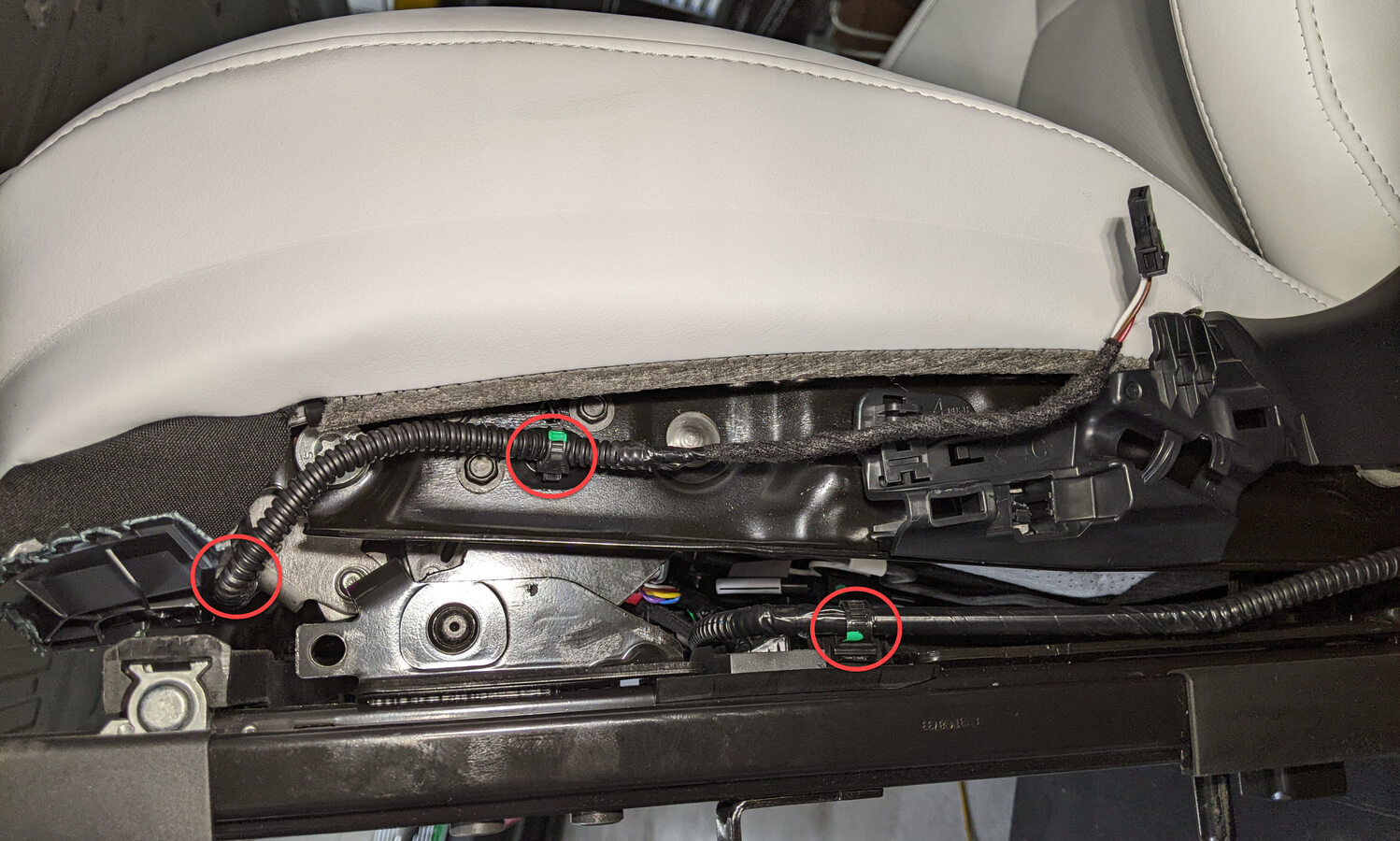

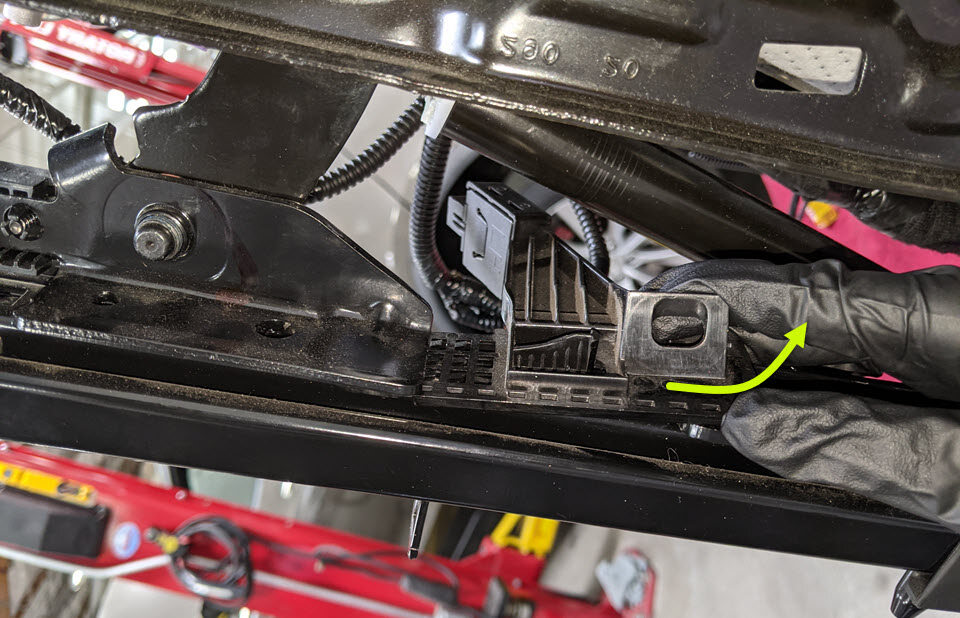

  8. 将左前座椅线束夹从座垫框架左侧割断
    Informational PurposesAn informational icon, calling your attention
    3 个夹子;从左侧滑轨开始排布线束分支
  9. 拆卸左前座椅内侧护板
    Informational PurposesAn informational icon, calling your attention
    7 个卡子;小心松开将内侧护板固定到左前座椅的卡子

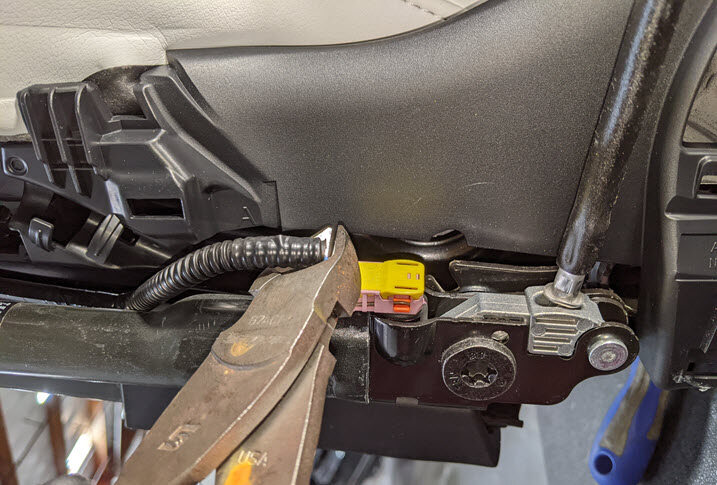

  10. 断开左前座椅锁扣线束
  11. 拆卸左前座椅锁扣
    Informational PurposesAn informational icon, calling your attention
    1 个固定螺栓,T50, 40 Nm;妥善处置
  12. 将左前座椅线束夹从座垫框架右侧割断
    Informational PurposesAn informational icon, calling your attention
    2 个夹子;从右侧滑轨开始排布线束分支
  13. 解开座椅靠背外壳系带
    Informational PurposesAn informational icon, calling your attention
    2 个卡子

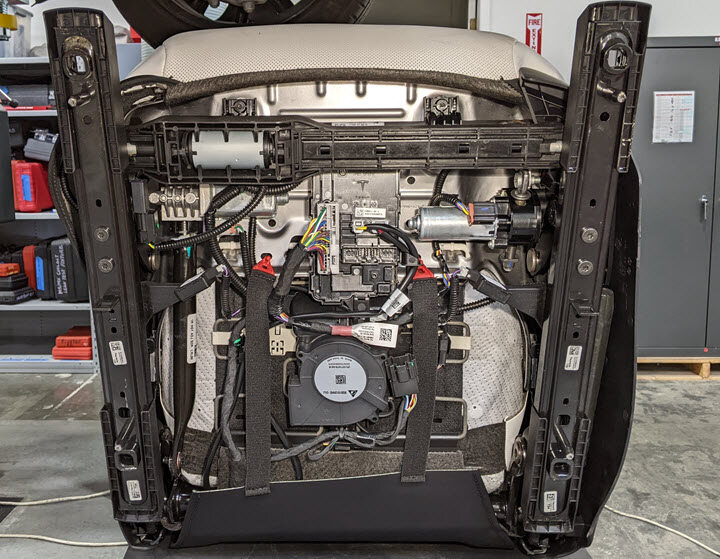

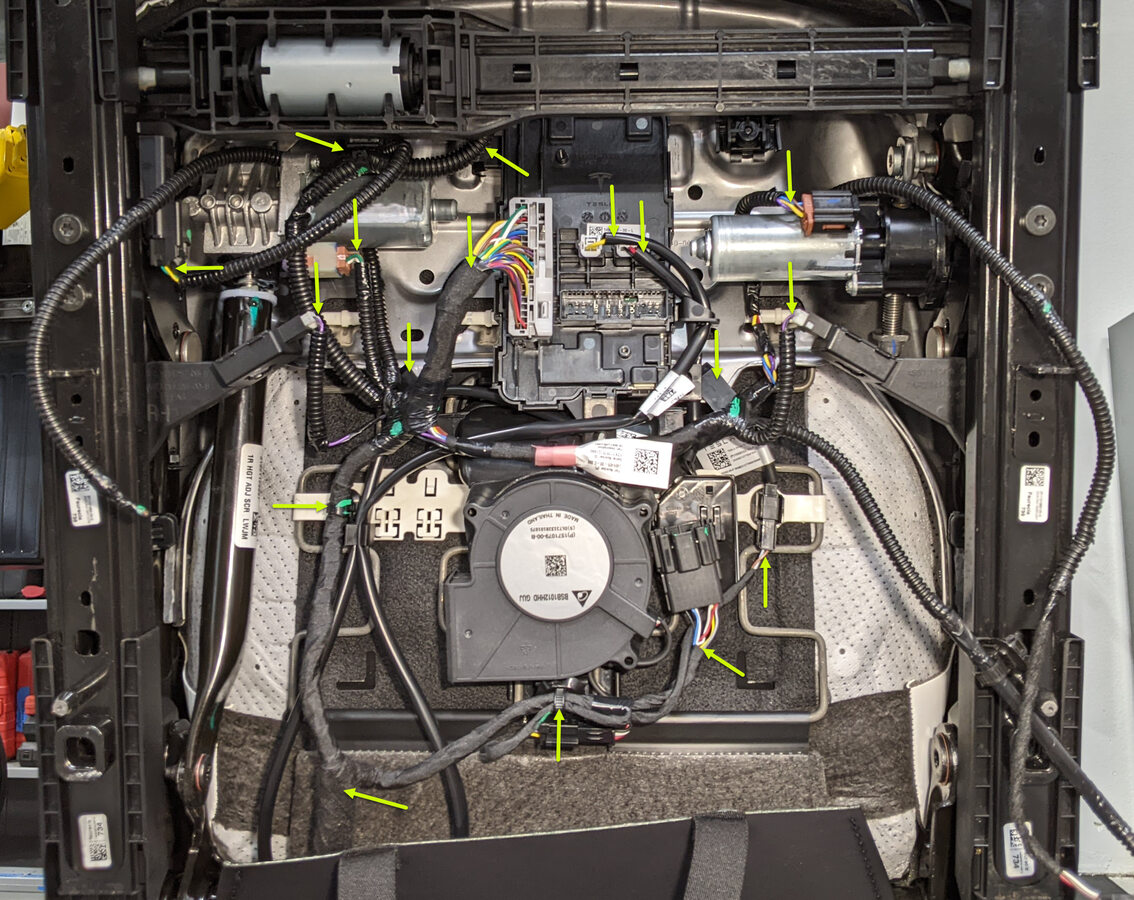

  14. 将左前座椅线束从座垫框架上割断
    Informational PurposesAn informational icon, calling your attention
    18 个定位件;将各线束分支从线束夹或连接器上割断,从而将整个线束总成从座垫框架上拆下

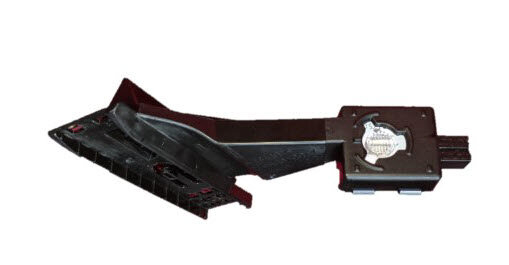

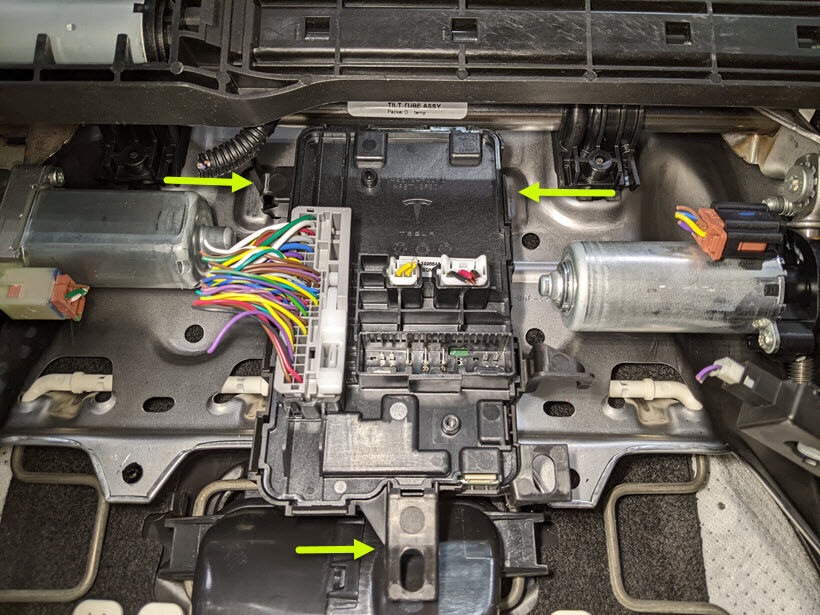

  15. 拆卸左前座椅线束控制器
    Informational PurposesAn informational icon, calling your attention
    3 个夹子;妥善弃置

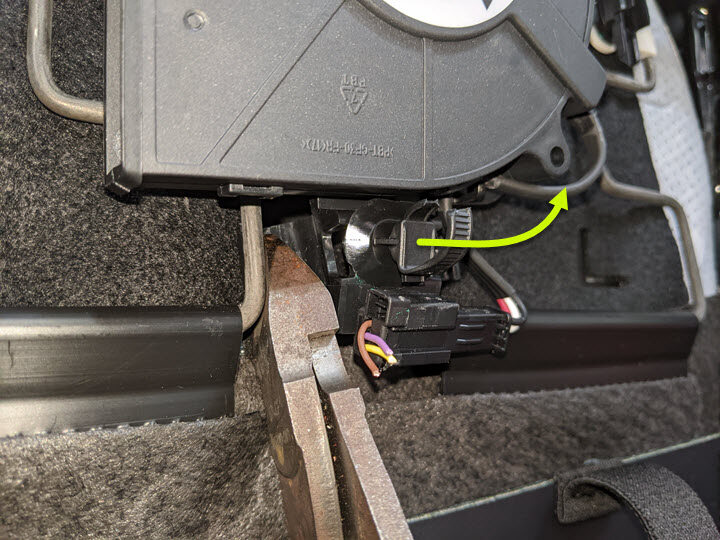

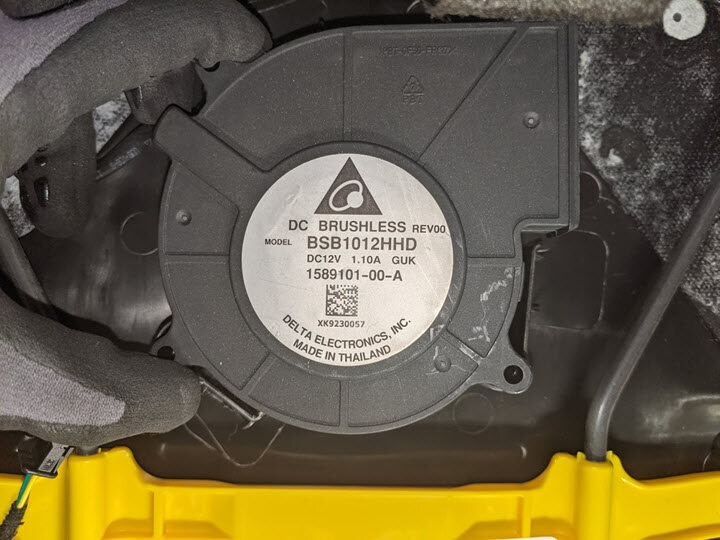

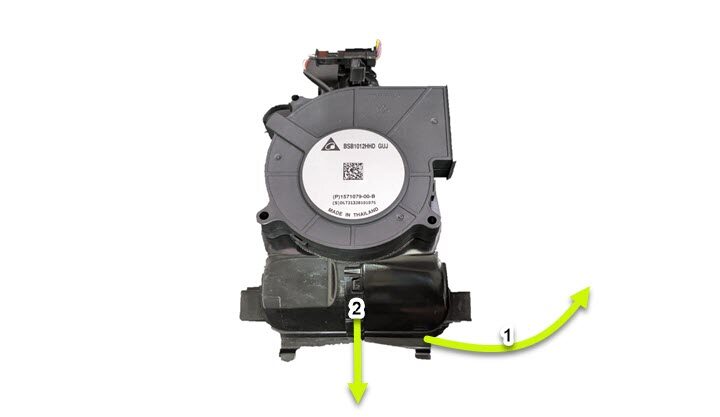

  16. 将左前座椅风扇从座垫框架上拆下
    Informational PurposesAn informational icon, calling your attention
    3 个卡子;破坏左侧下方的卡子以便拆卸;向右旋转总成;松开上部卡子并向下拉动

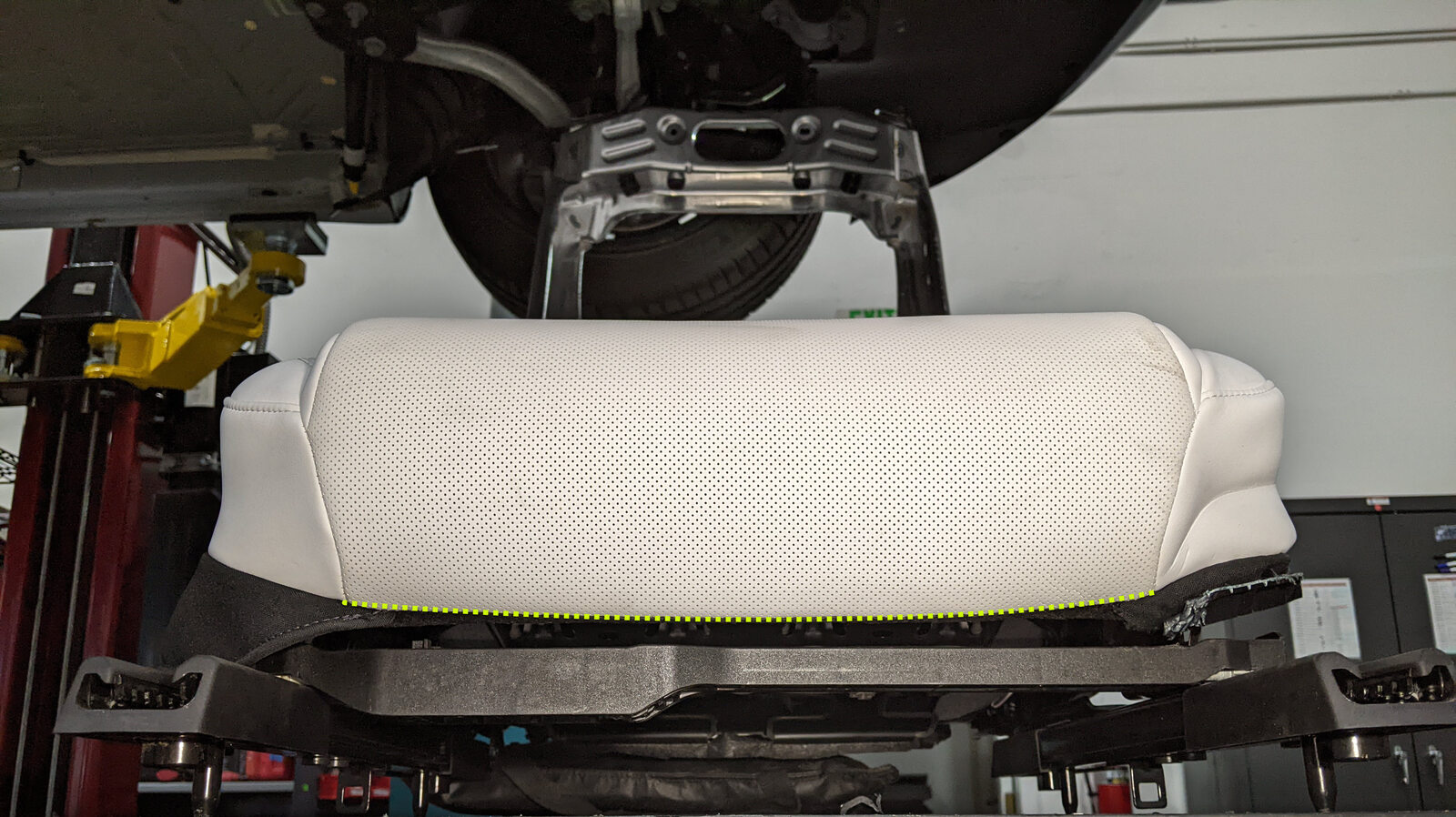

  17. 将下部脚踢饰板从座垫悬架上割下

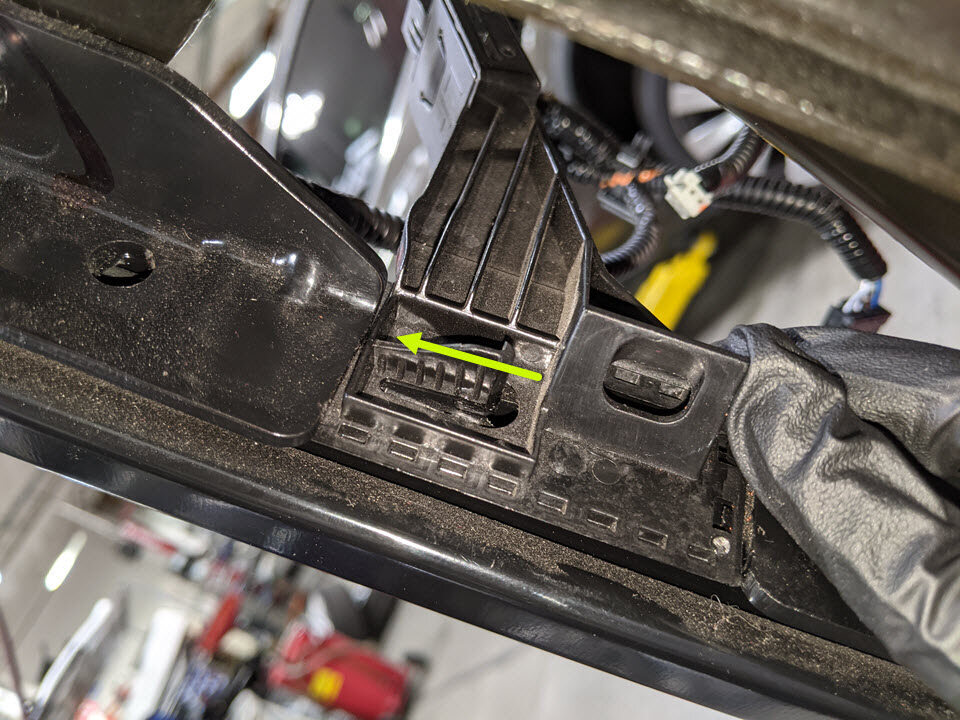

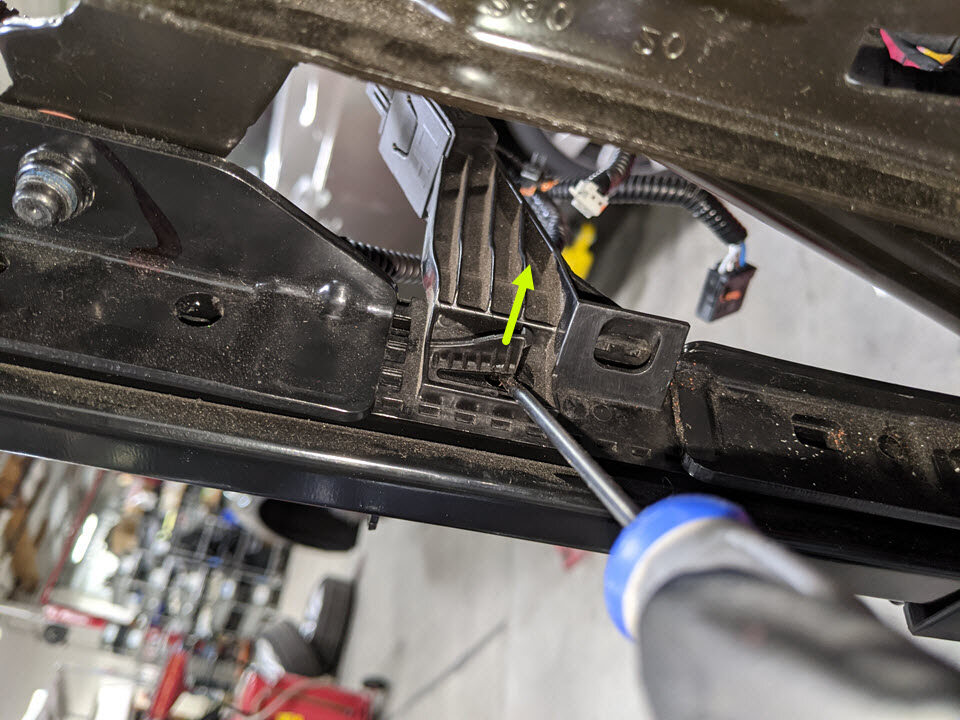

  18. 拆卸左前座椅下方左侧的灯具总成
    Informational PurposesAn informational icon, calling your attention

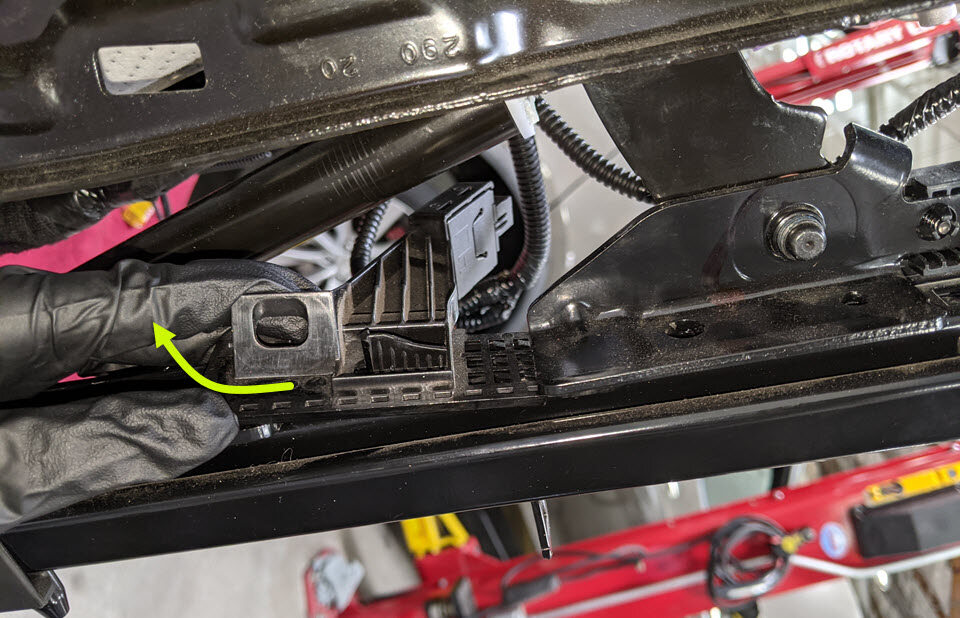

    1 个锁片;抬起锁片,将灯具朝左侧纵梁前部滑动;抬起灯具另一端后拆下

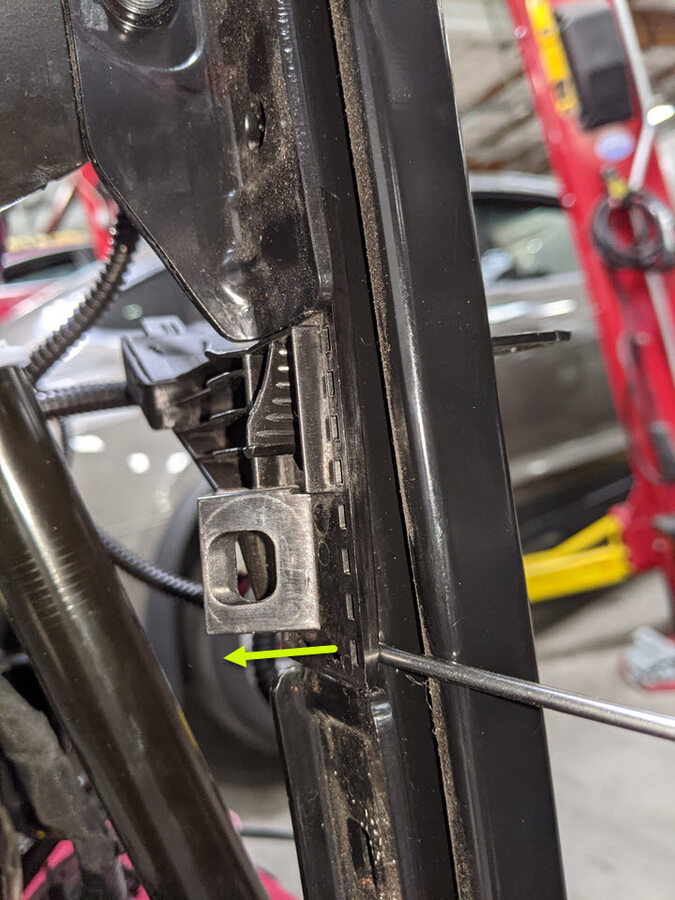

  19. 拆卸左前座椅下方右侧的灯具总成
    Informational PurposesAn informational icon, calling your attention
    1 个锁片;抬起锁片,将灯具朝向右侧纵梁前部滑动;抬起灯具另一端后拆下

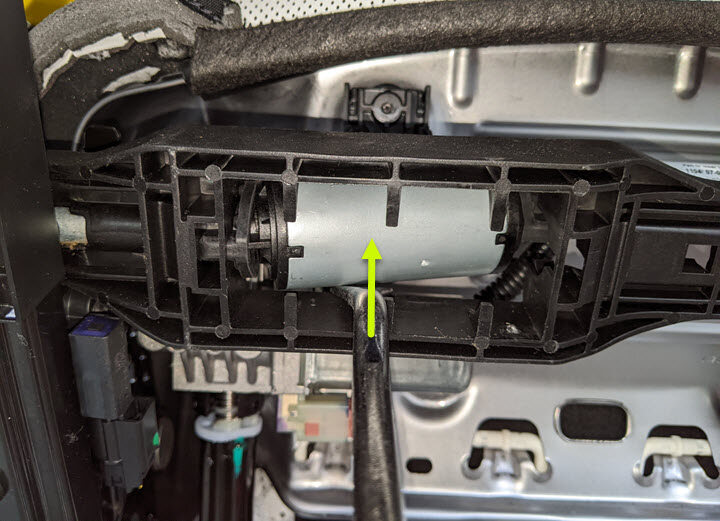

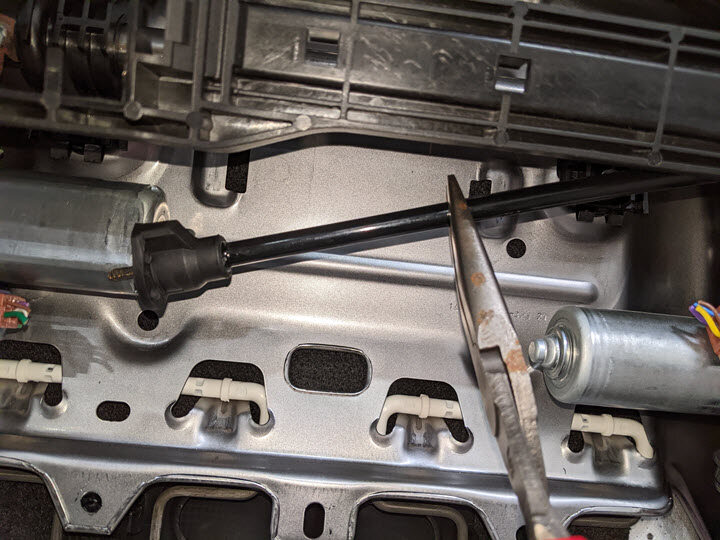

  20. 将左前座椅滑轨电机和线缆从座椅滑轨桥架上拆下
    Informational PurposesAn informational icon, calling your attention
    从电机总成下方施加压力;妥善弃置

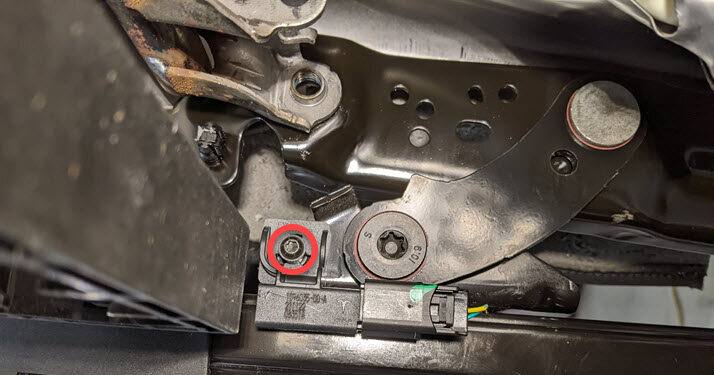

  21. 拆卸左前座椅滑轨位置传感器
    Informational PurposesAn informational icon, calling your attention
    1 个螺钉,T20, 2.0 Nm

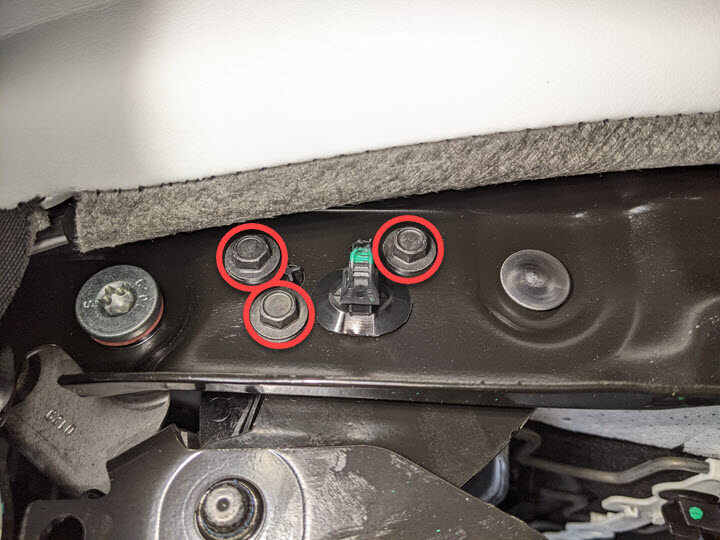

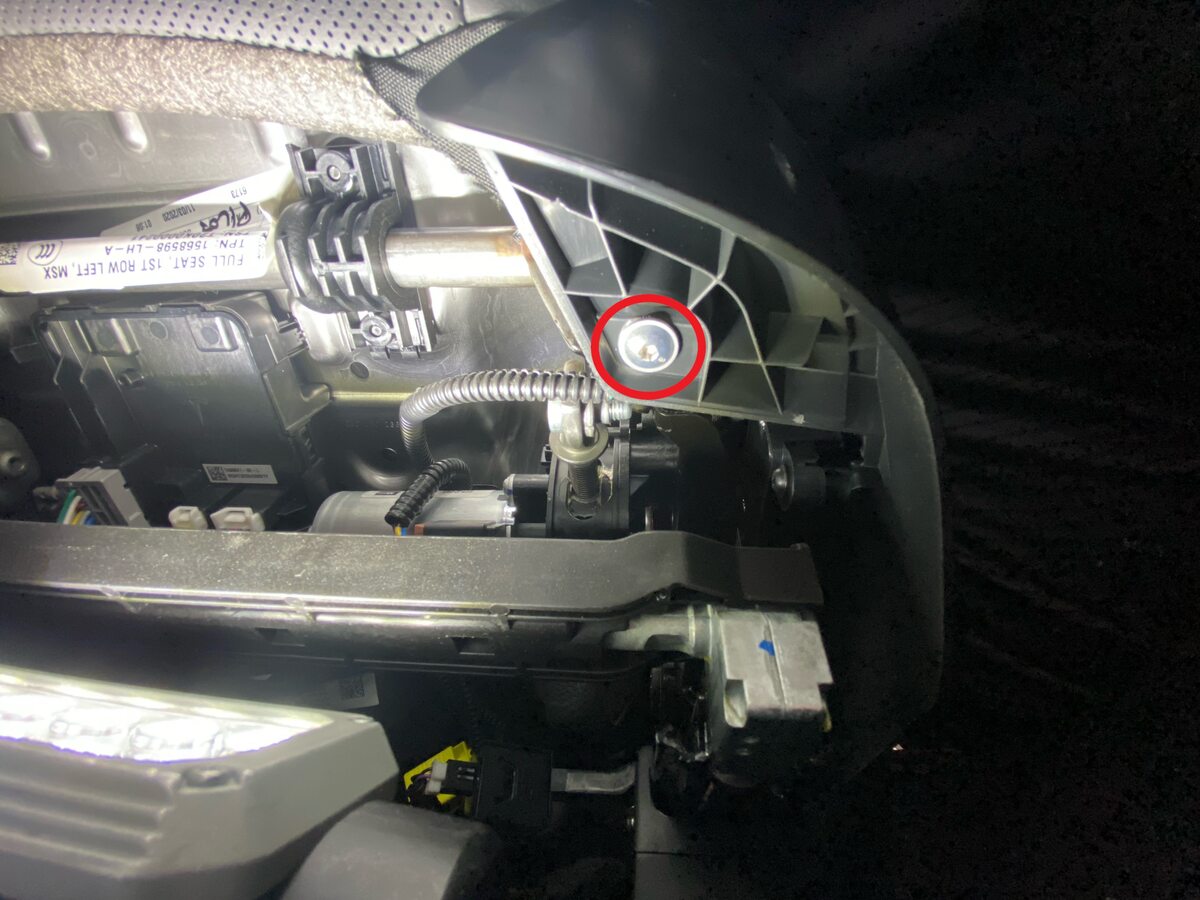

  22. 拆卸用于固定倾斜电机的螺栓
    Informational PurposesAn informational icon, calling your attention
    3 个螺栓,8 毫米,7.5 Nm

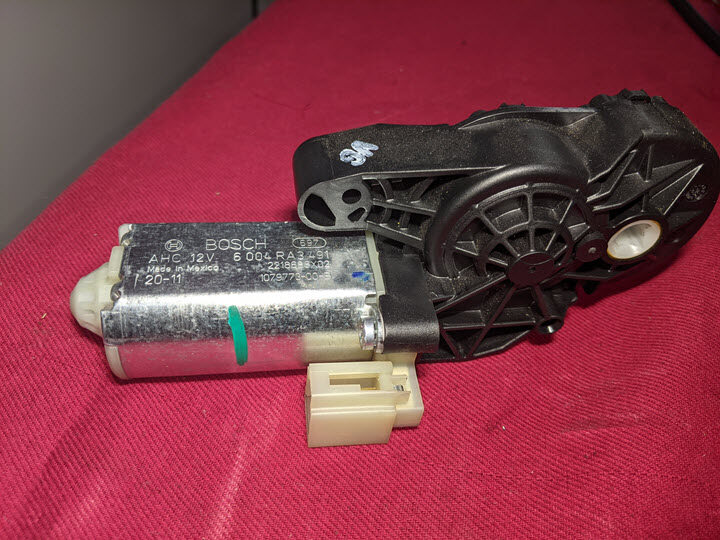

  23. 拆卸左前座椅倾斜电机
    Informational PurposesAn informational icon, calling your attention
    1 个螺栓,T40, 16 Nm
  24. 拆卸左前座椅高度调节器电机
    Informational PurposesAn informational icon, calling your attention
    2 个螺栓,T40, 18 Nm
  25. 立起座椅

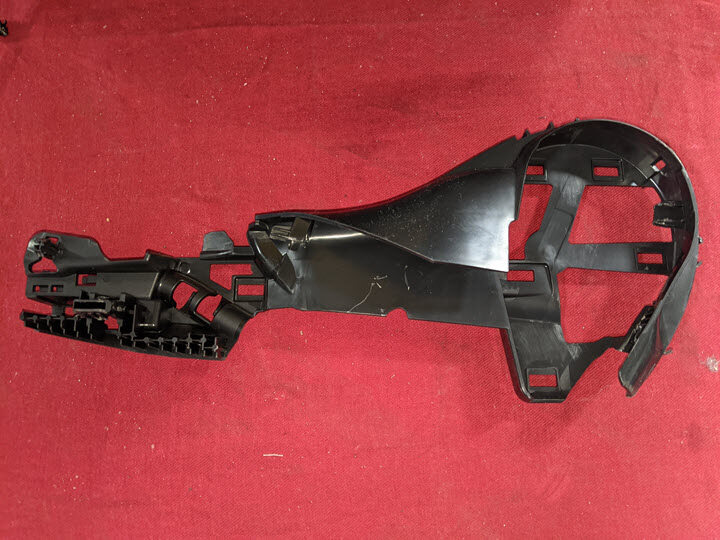

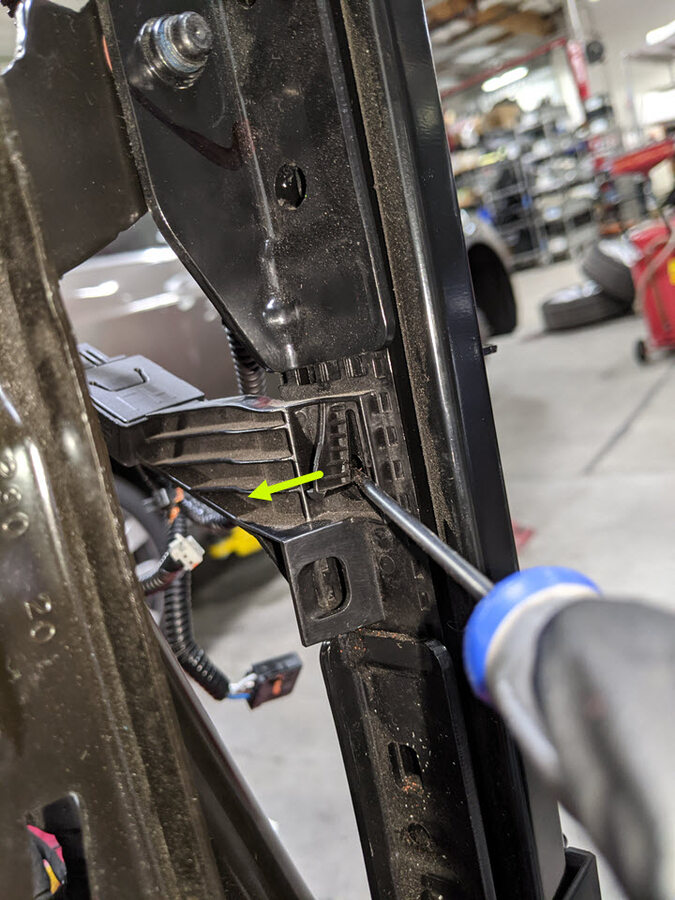

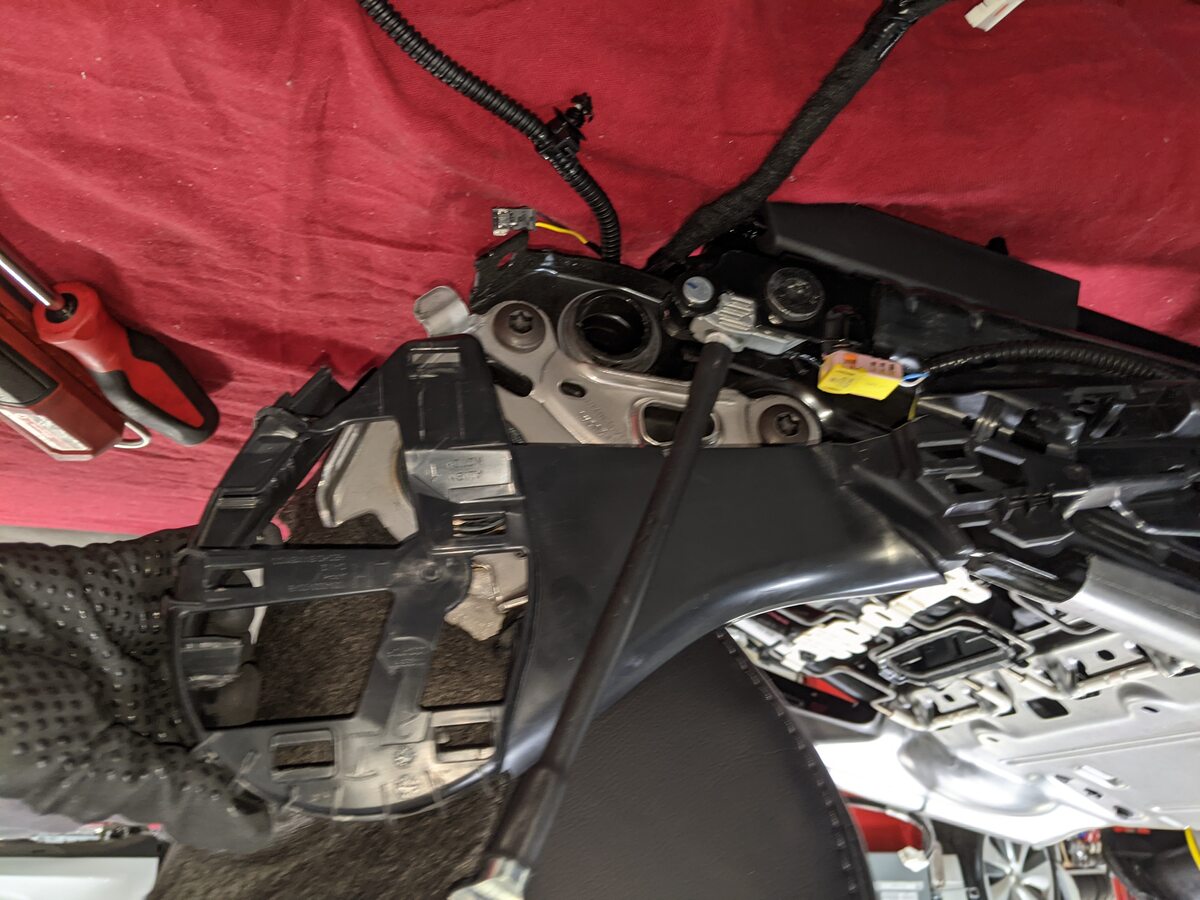

  26. 拆卸左前座椅左侧护板支架
    Informational PurposesAn informational icon, calling your attention
    2 个卡子,2 个锁片;松开饰板前缘并从座椅框架上滑离

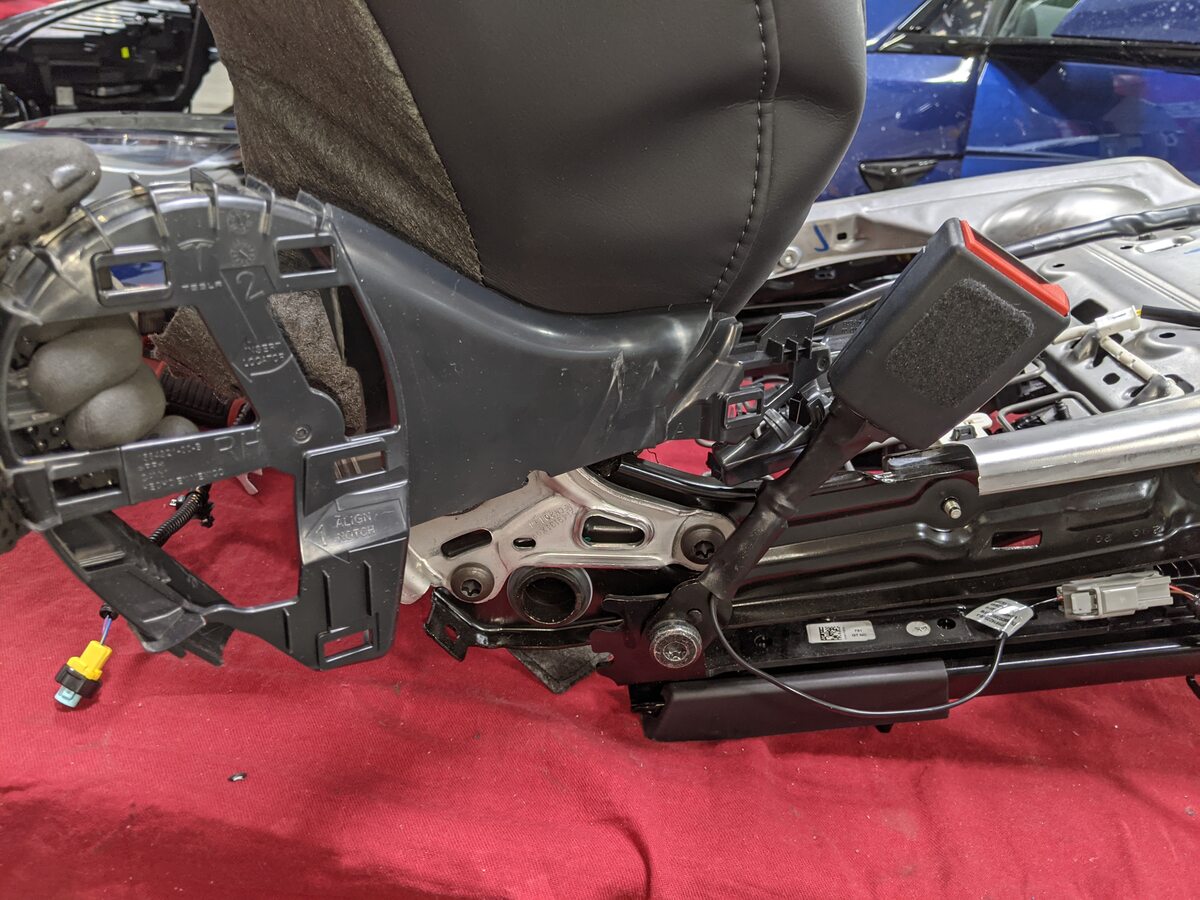

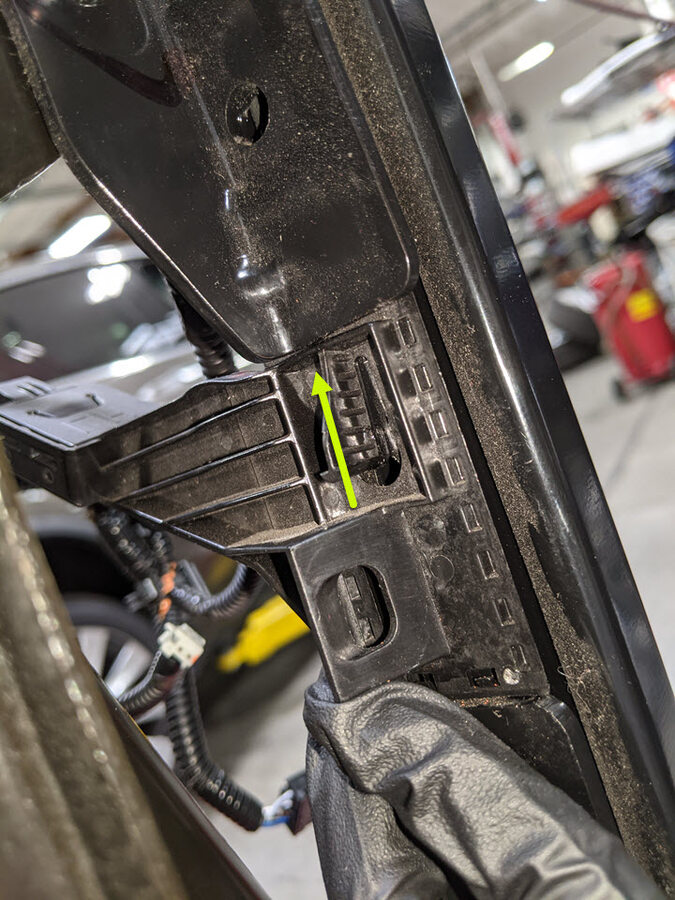

  27. 拆卸左前座椅右侧护板支架
    Informational PurposesAn informational icon, calling your attention
    2 个卡子,2 个锁片;松开饰板前缘并从座椅框架上滑离

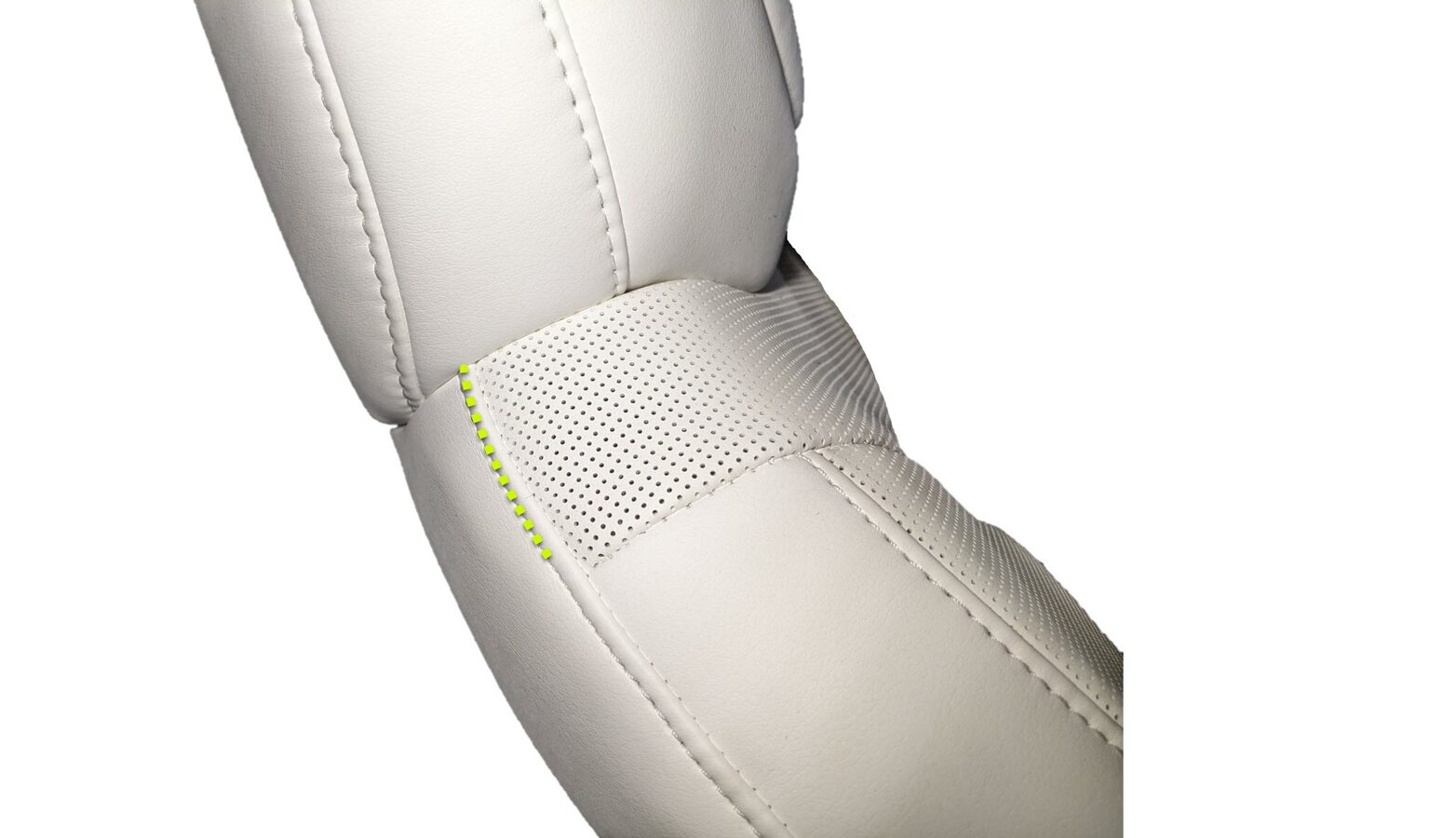

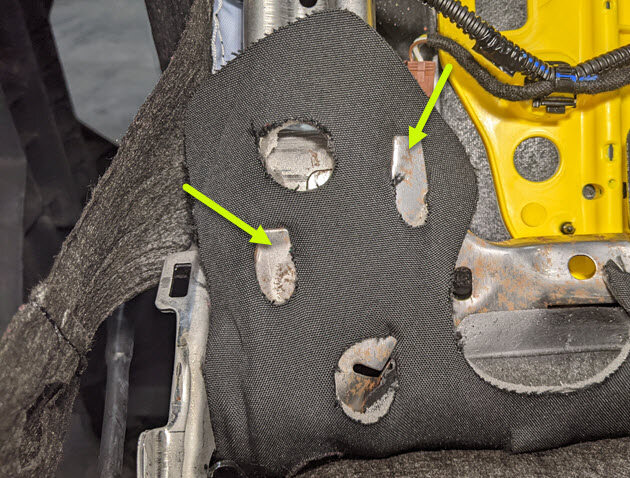

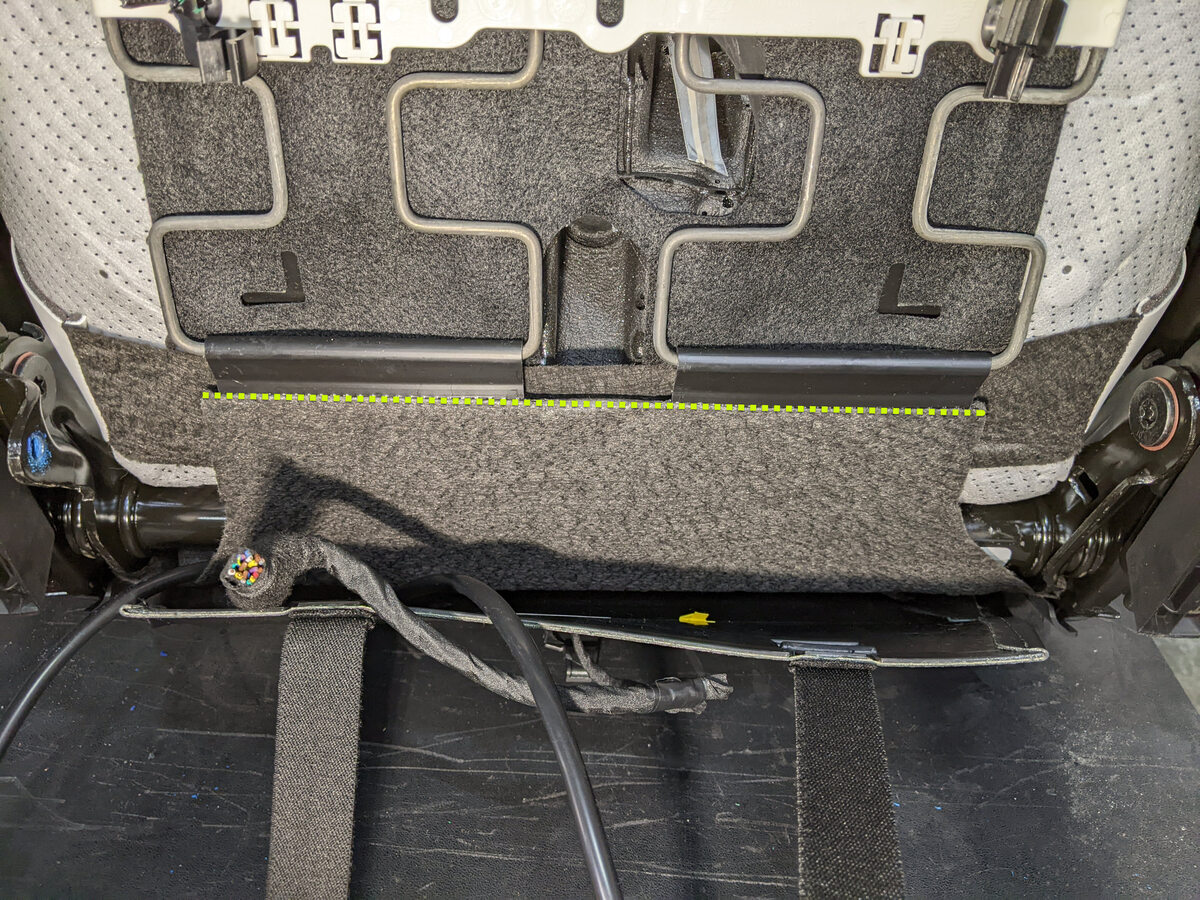

  28. 切割座椅靠背饰板,以露出头枕锁固弹簧
    Informational PurposesAn informational icon, calling your attention
    2 个弹簧;沿座椅靠背饰板左右侧上部切割出一条缝隙,以便接触头枕弹簧

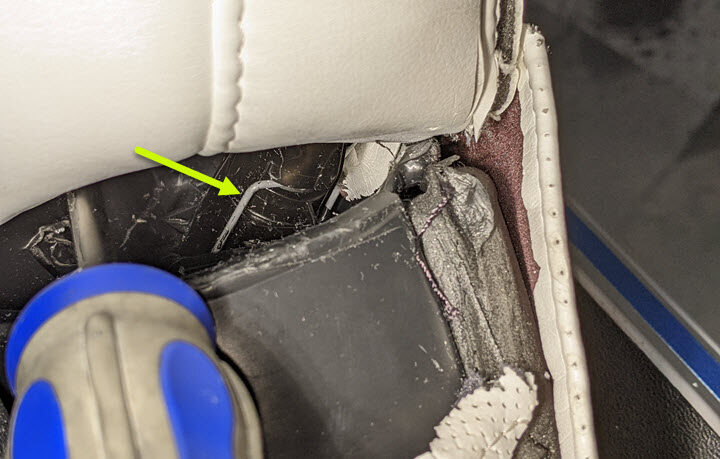

  29. 拆卸左前座椅头枕
    Informational PurposesAn informational icon, calling your attention
    露出头枕锁固弹簧;弹簧位于头枕柱右侧。如需要更大间隙,可使用一字螺丝刀进行撬动。将头枕从座椅靠背上拉离。
  30. 将座椅靠背护罩从左前座椅上松开
    Informational PurposesAn informational icon, calling your attention
    6 个卡子;从座椅顶部开始操作,将护罩拉离框架;这样可以为更换座椅靠背风扇留出间隙。

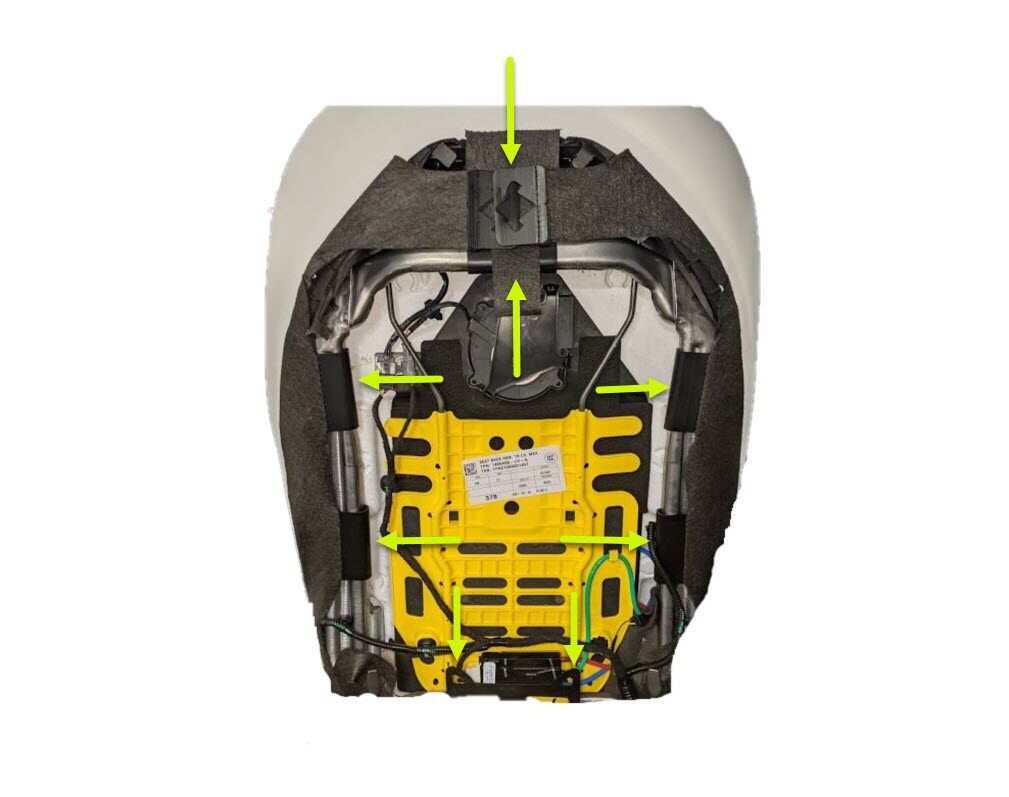

  31. 将座椅靠背饰板固定件从座椅靠背框架上松开
    Informational PurposesAn informational icon, calling your attention
    6 个软饰板固定件,1 个饰板系带;松开饰板系带,然后将固定件从框架上松开
  32. 将座椅靠背饰板翻板右侧从左前座椅靠背框架上松开
    Informational PurposesAn informational icon, calling your attention
    4 个锁片
  33. 将座椅靠背饰板翻板左侧从左前座椅靠背框架上松开
    Informational PurposesAn informational icon, calling your attention
    4 个锁片
  34. 断开左前座椅侧气囊连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器

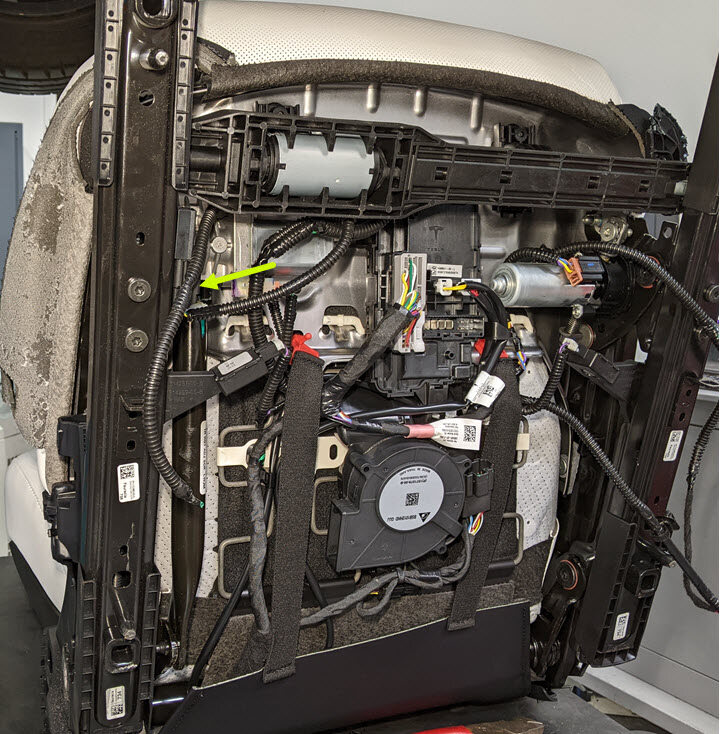

  35. 将左前座椅线束从座椅靠背上断开
    Informational PurposesAn informational icon, calling your attention
    11 个定位件;妥善弃置

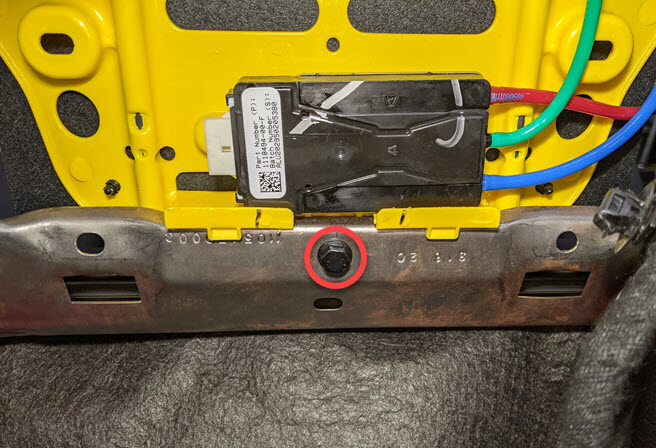

  36. 拆卸将电动腰部支撑总成固定到座椅靠背框架的螺栓
    Informational PurposesAn informational icon, calling your attention
    1 个螺栓,10 毫米,5 Nm

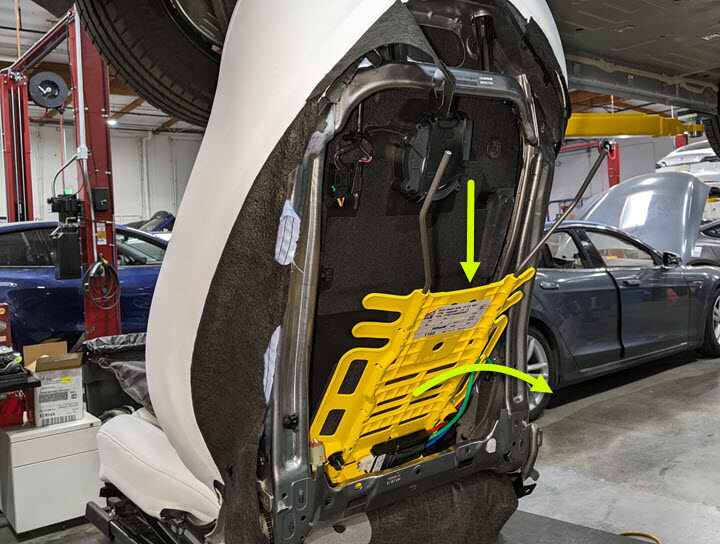

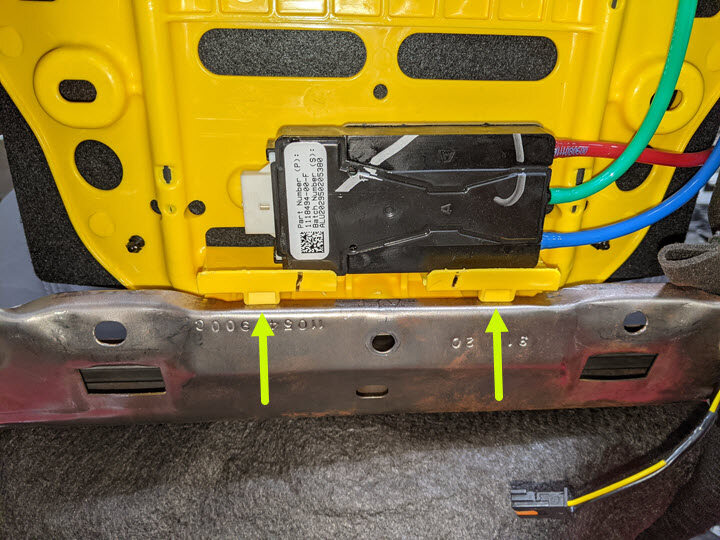

  37. 拆卸左前座椅靠背电动腰部支撑总成
    Informational PurposesAn informational icon, calling your attention
    2 个锁片;清除锁片,然后将总成向下向外滑出

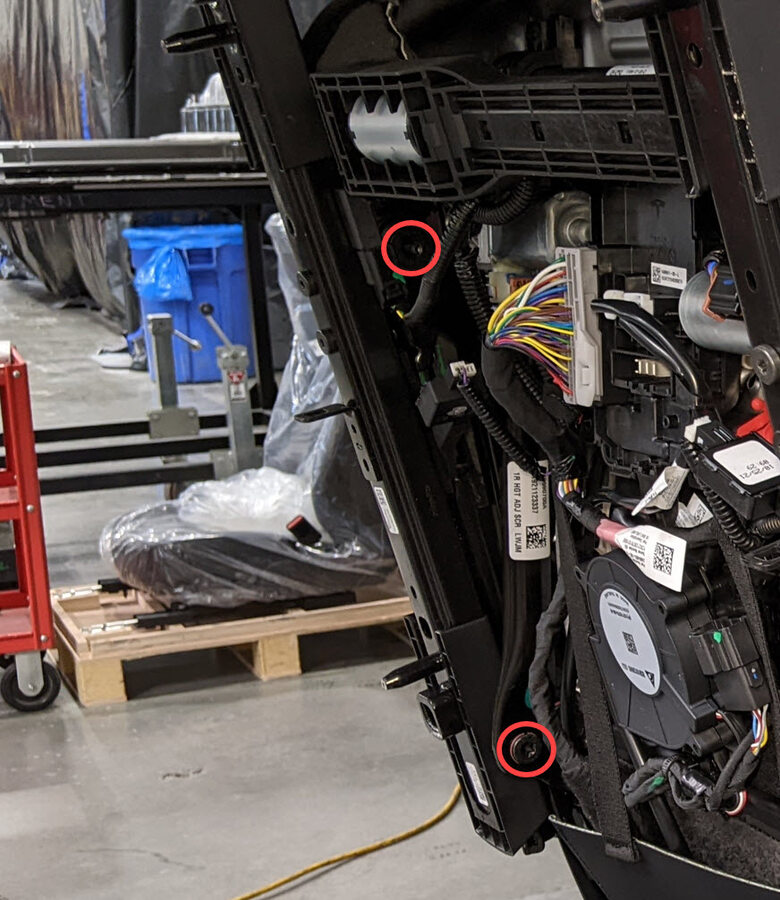

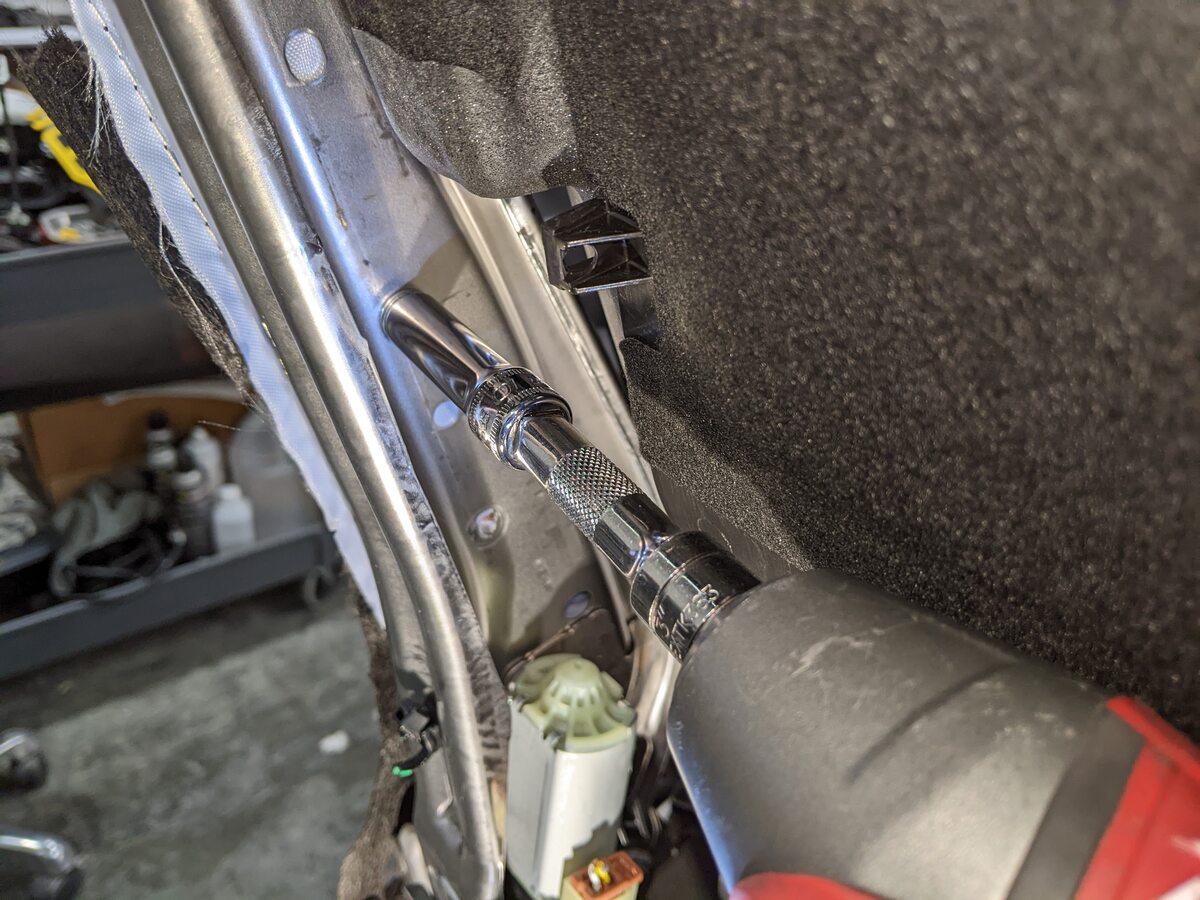

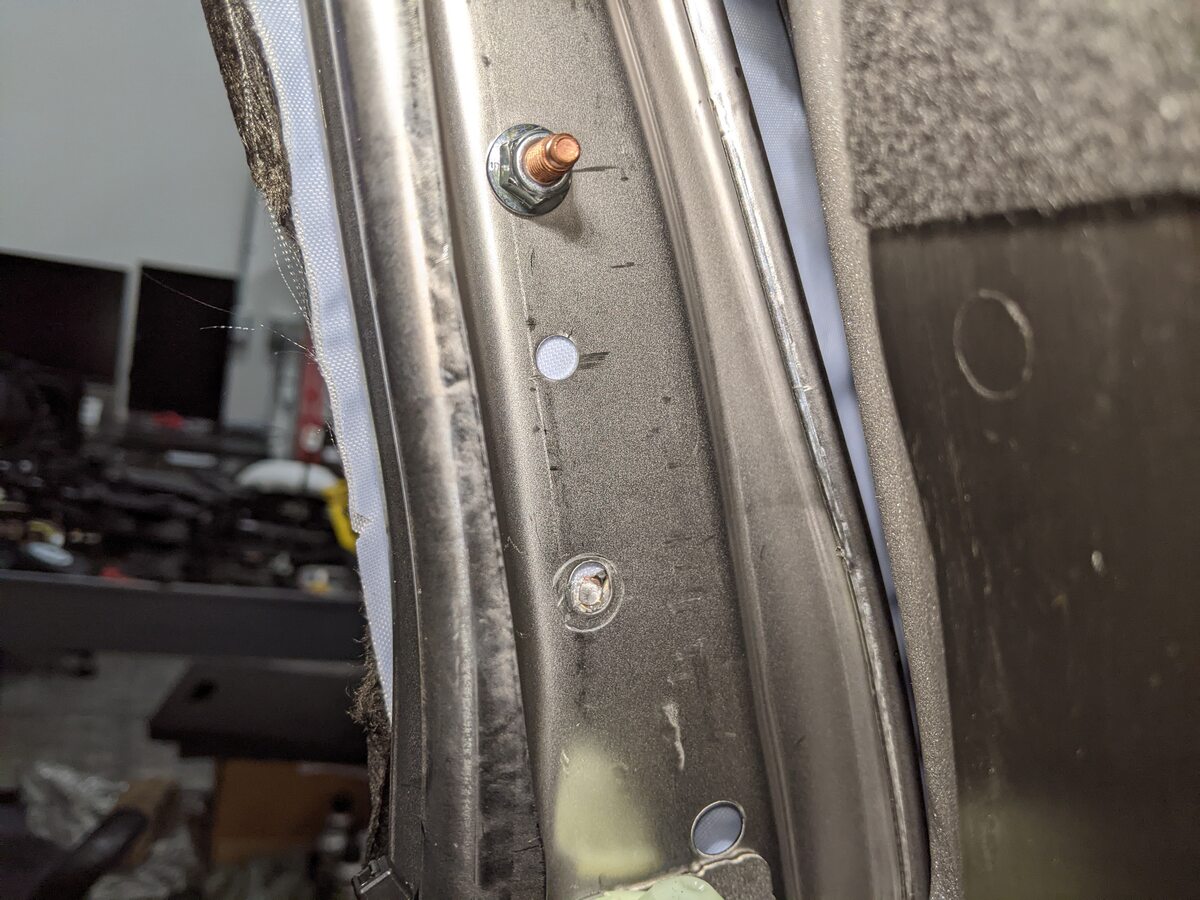

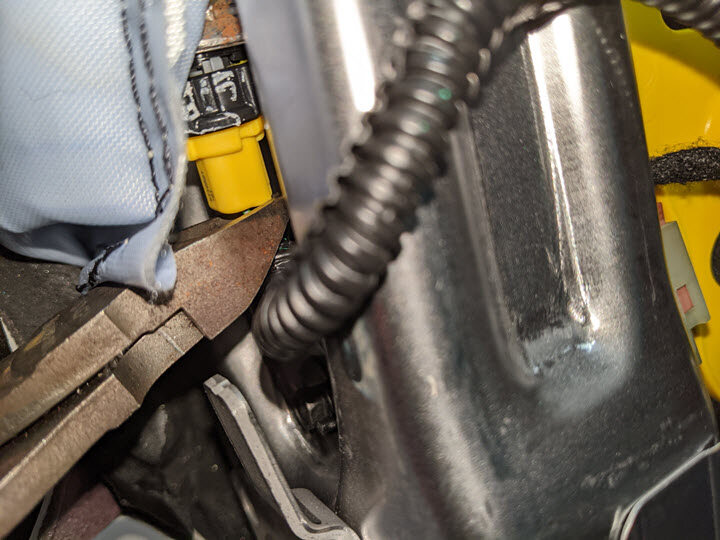

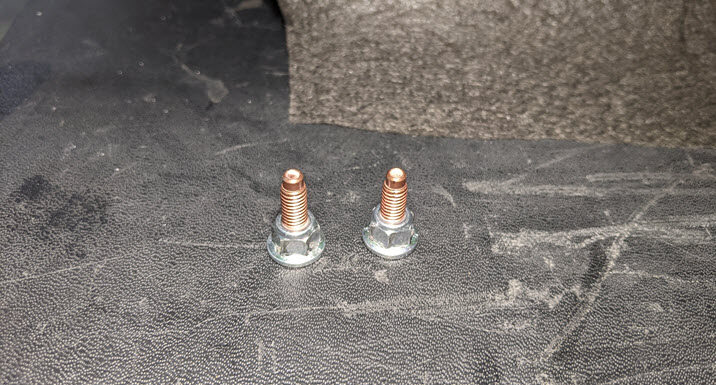

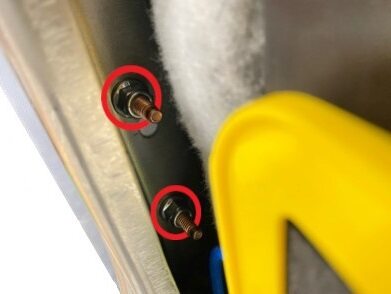

  38. 破坏将左前座椅侧气囊固定到座椅靠背框架的螺柱
    Informational PurposesAn informational icon, calling your attention
    2 个螺母,10 毫米,5.4 Nm;使用冲击工具将螺母紧固到螺柱上,直至螺柱从气囊总成上断裂,这样气囊将无法再次使用。

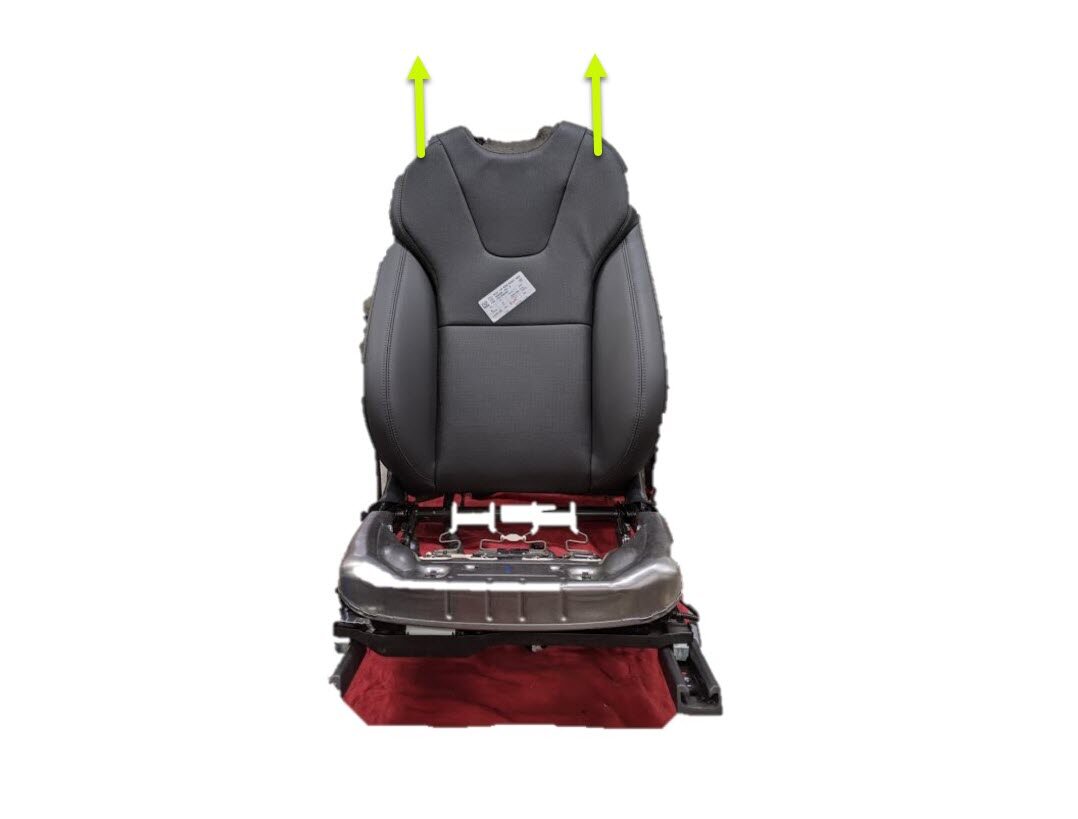

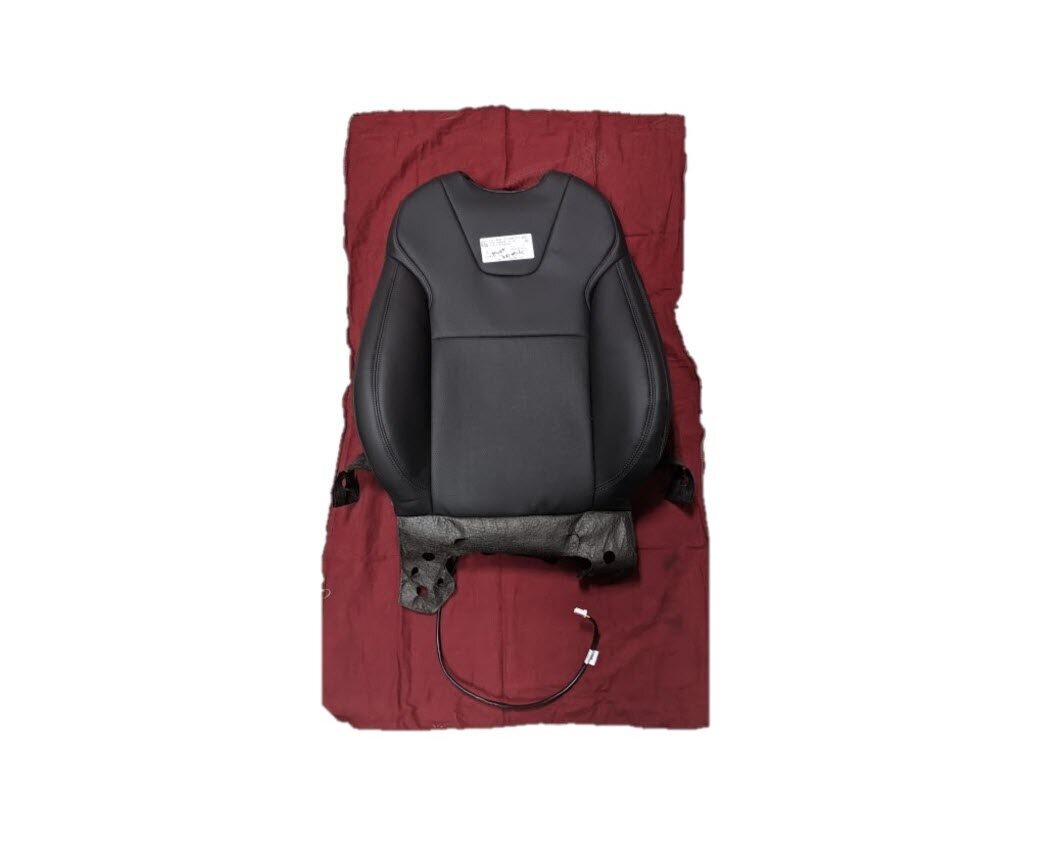

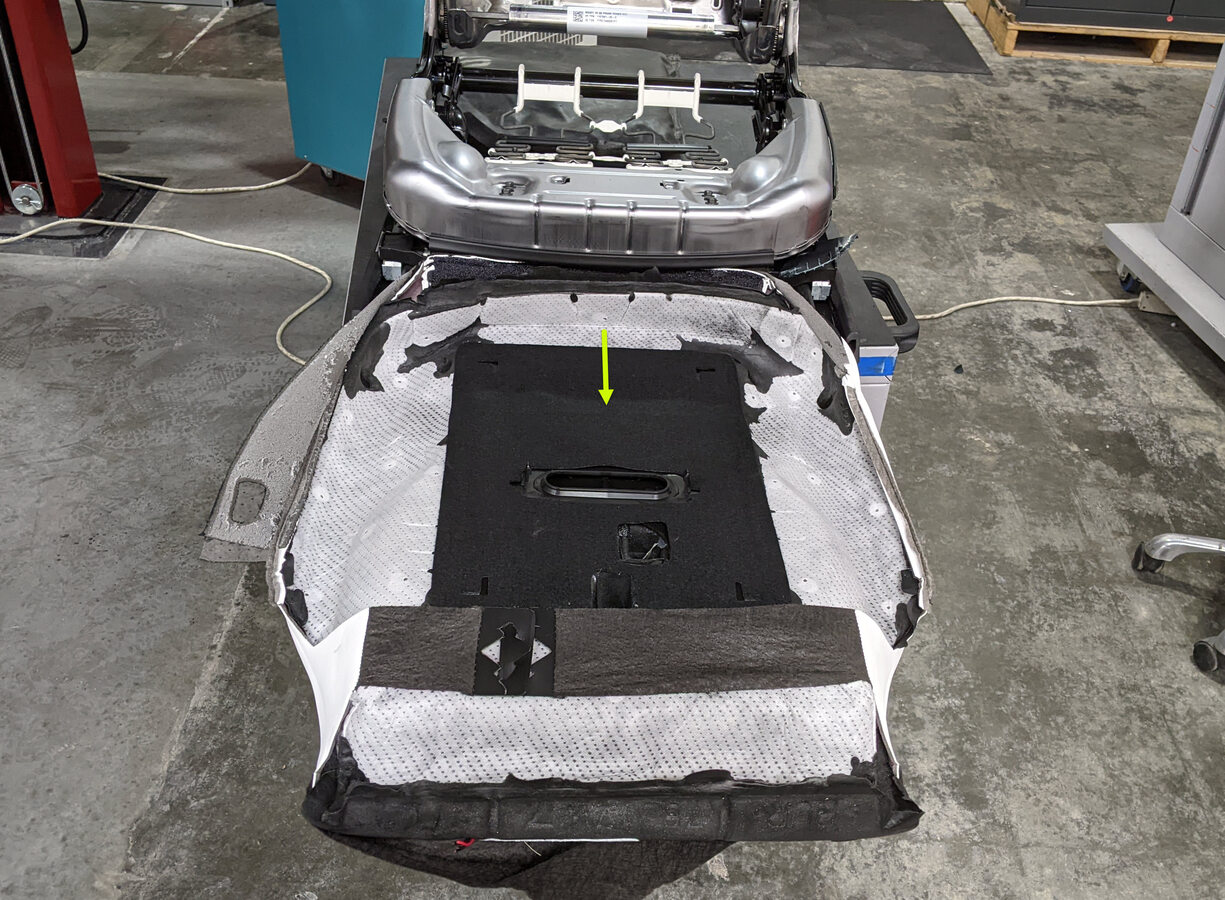

  39. 将左前座椅靠背饰板总成从座椅框架上拆下
    Informational PurposesAn informational icon, calling your attention
    建议寻求他人协助;将座椅靠背饰板总成向上移动,从框架上拆下

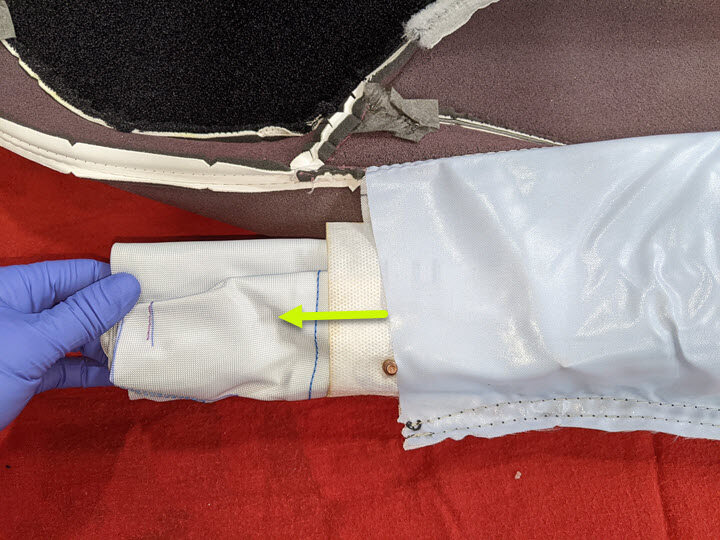

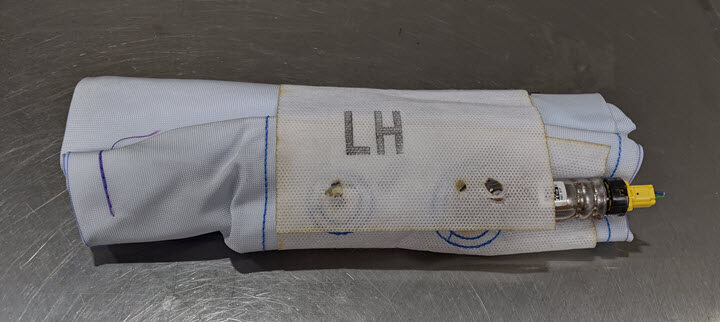

  40. 将左前座椅靠背气囊从气囊袋上拆下
    Informational PurposesAn informational icon, calling your attention
    妥善弃置;气囊不可重复使用。

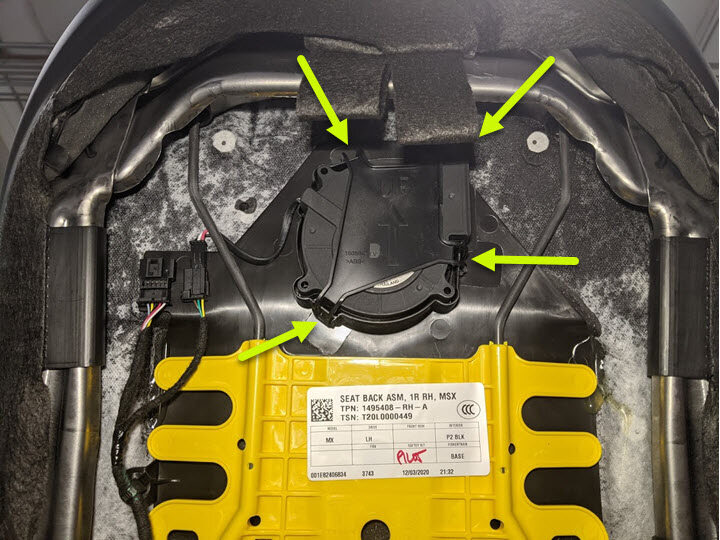

  41. 松开将风扇盖板固定到座椅靠背的锁片,然后将风扇从前排座椅靠背上拆下
    Informational PurposesAn informational icon, calling your attention
    4 个锁片

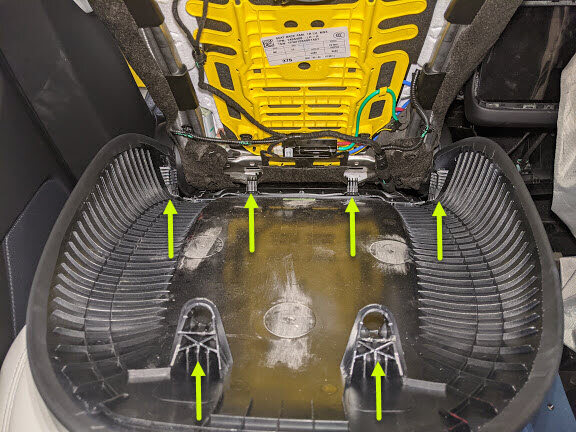

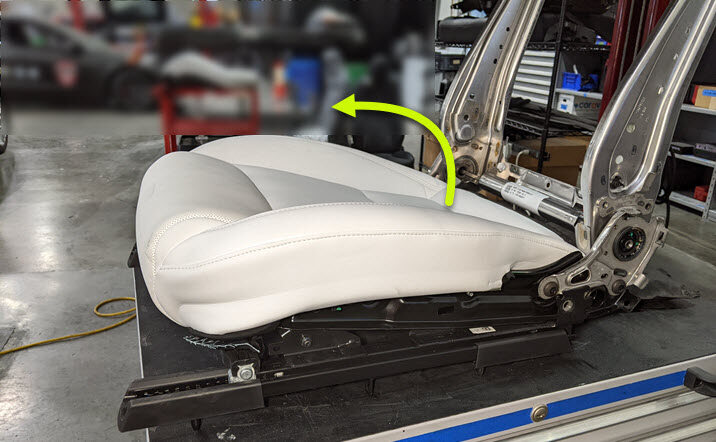

  42. 将座垫从座椅框架上拆下并弃置

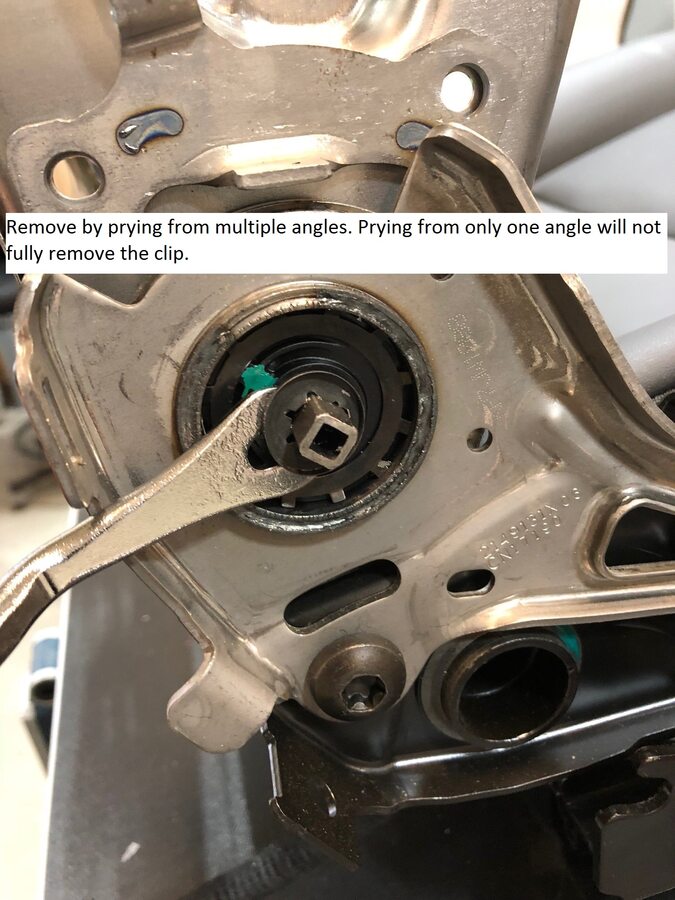

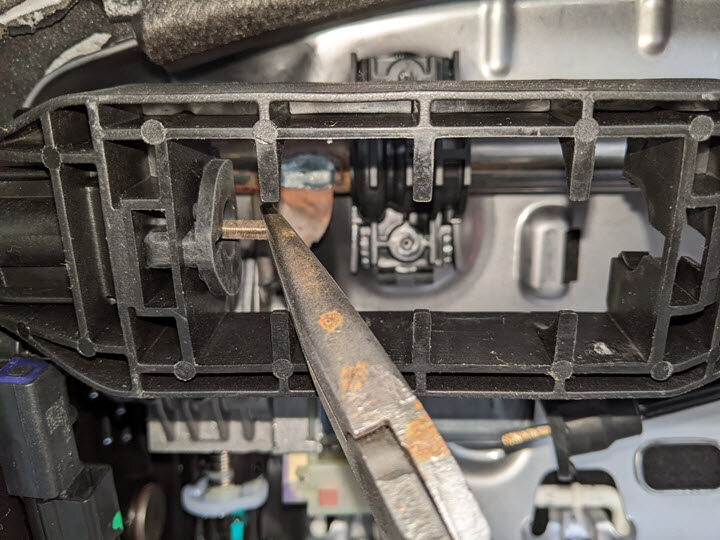

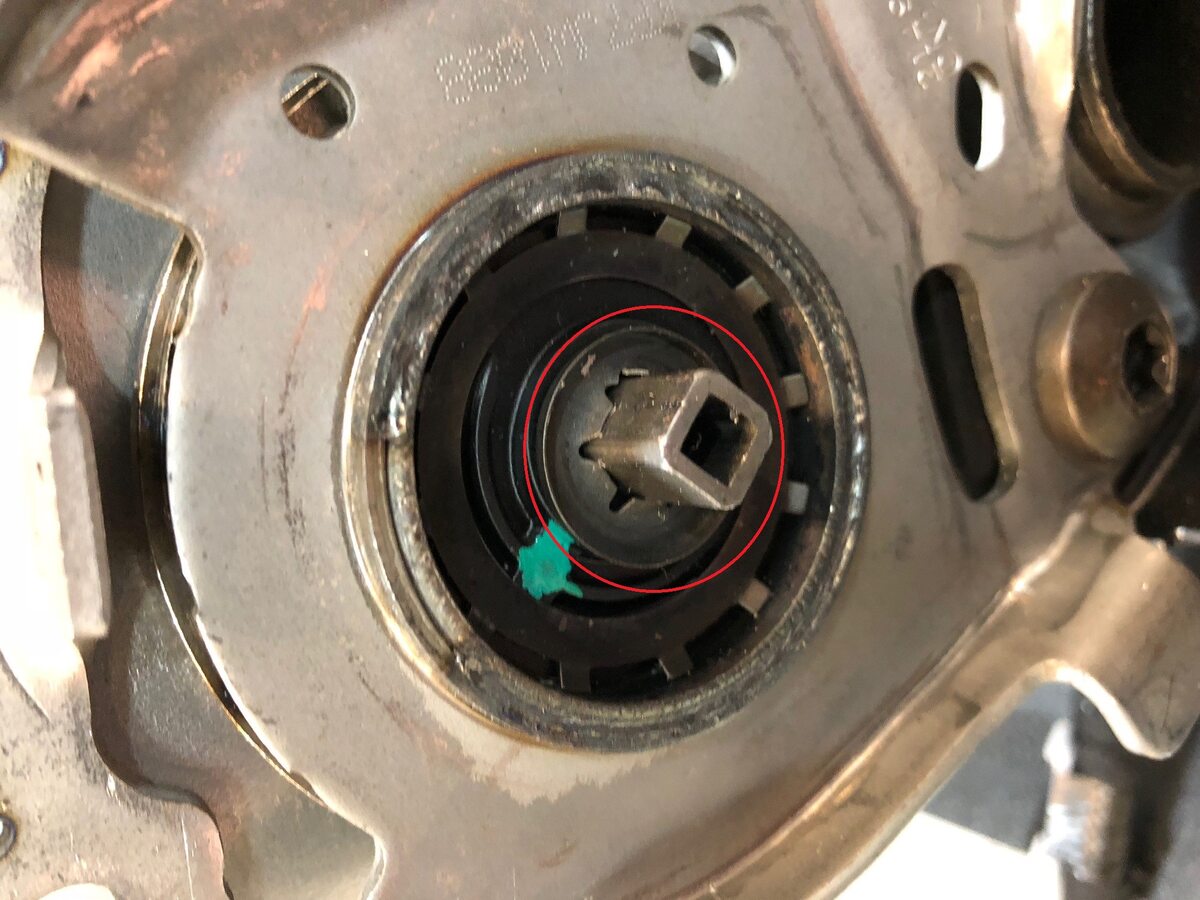

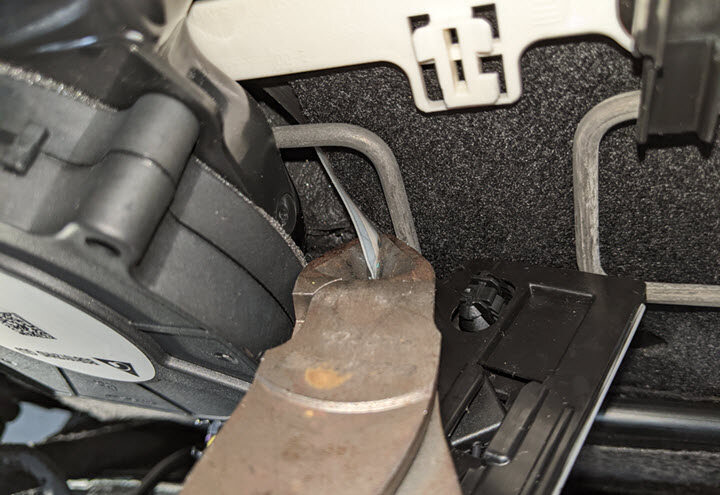

  43. 拆卸左前座椅靠背倾角调节轴上用于固定靠背倾角调节管的卡扣式螺母
    Informational PurposesAn informational icon, calling your attention
    1 个卡扣式螺母;拆卸后弃置;从不同角度操作,将卡子从轴上拆下;如果仅从一个角度操作,则无法将卡子完全拆下

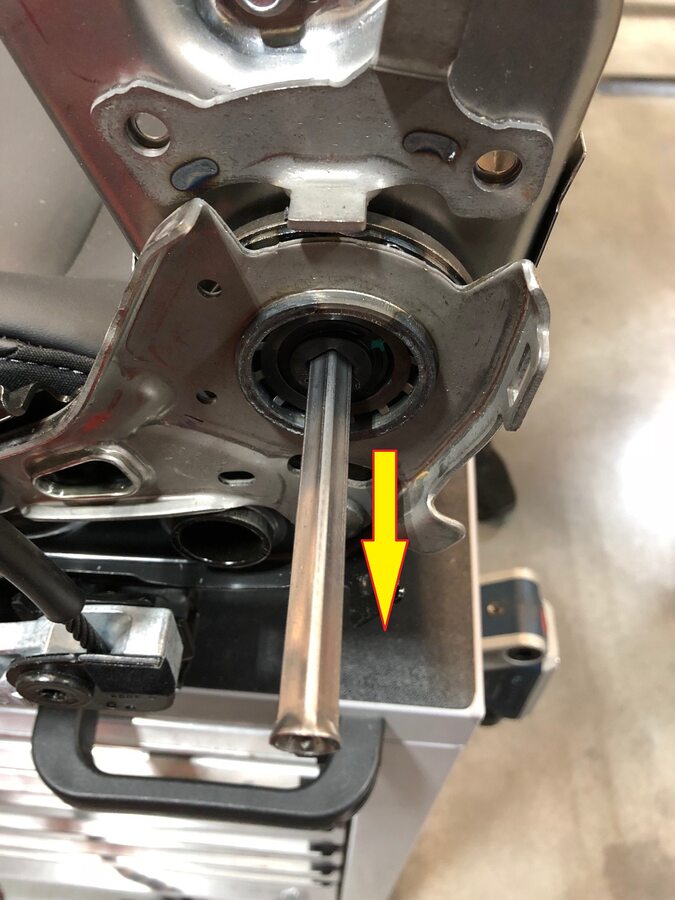

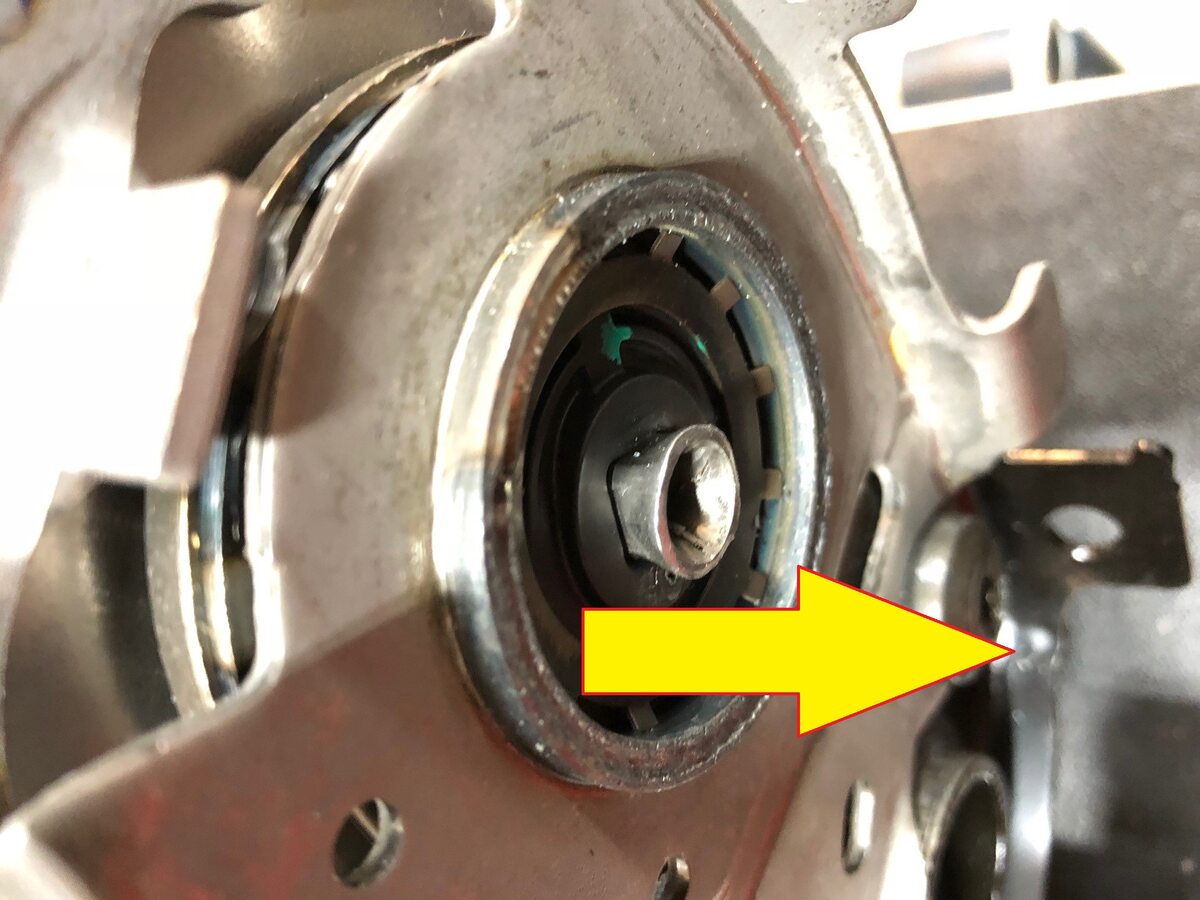

  44. 将靠背倾角调节管从座椅靠背框架上拆下
    Informational PurposesAn informational icon, calling your attention
    将靠背倾角调节管从另一端拉出;拆卸时,将轴从座椅框架上推出,使轴的一小部分在框架外侧可视;将轴拉离框架以完全拆下

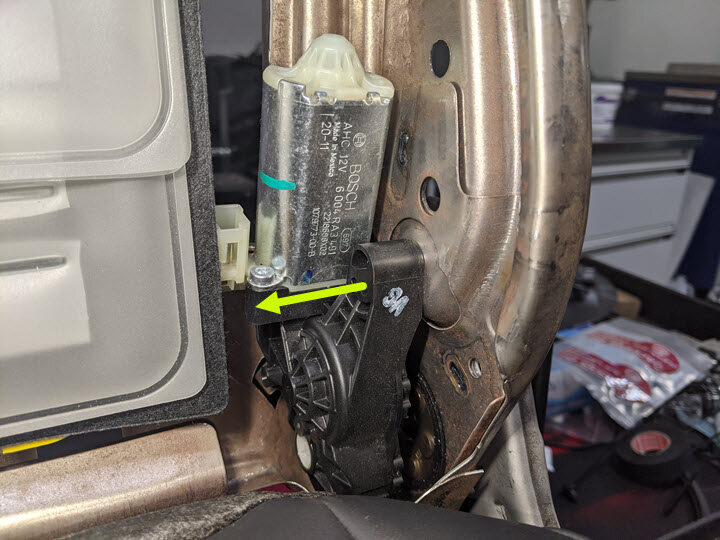

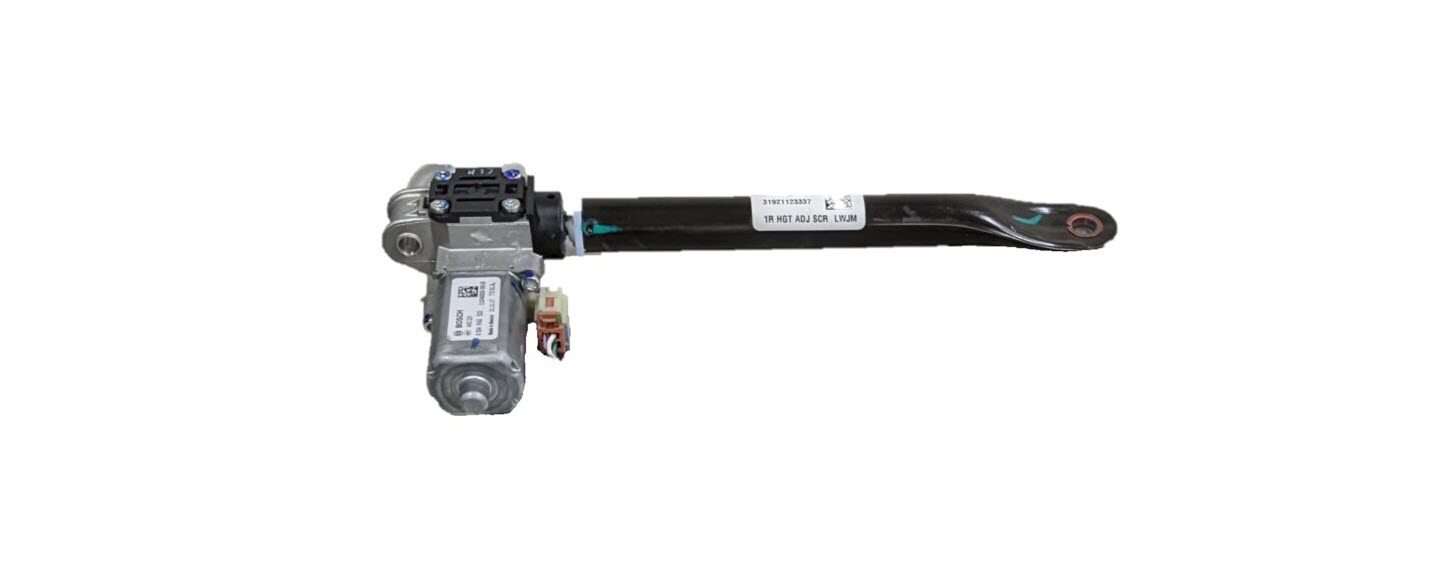

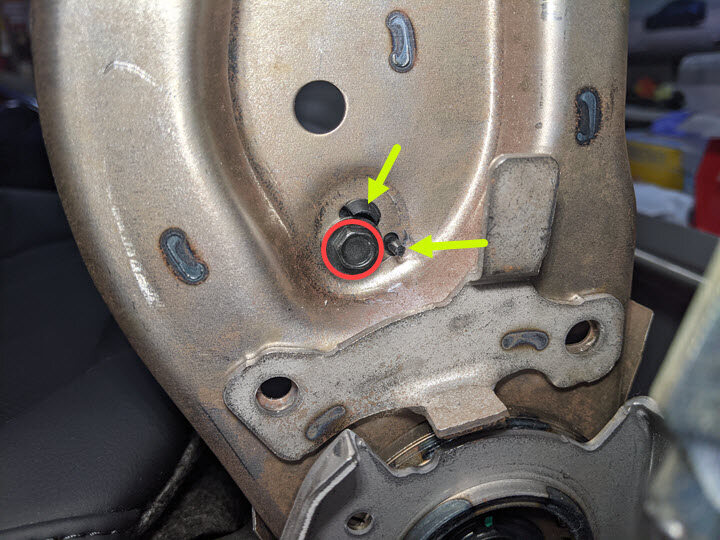

  45. 将靠背倾角调节电机从座椅靠背框架上拆下
    Informational PurposesAn informational icon, calling your attention
    1 个螺栓,8 毫米,5 Nm,1 个暗销,1 个定位销;拆卸紧固件时,将电机固定住,以免损坏暗销

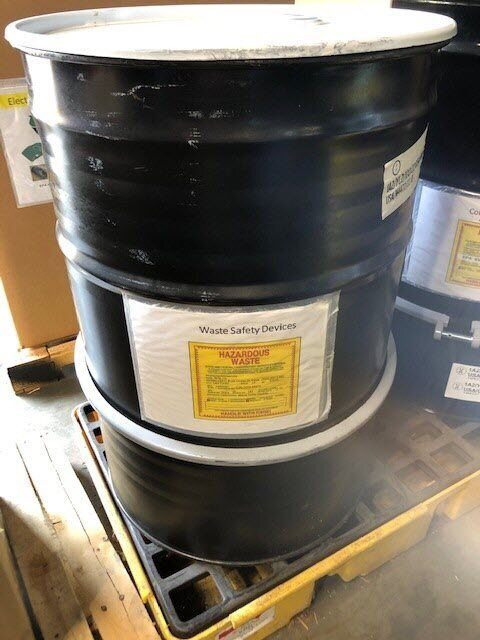

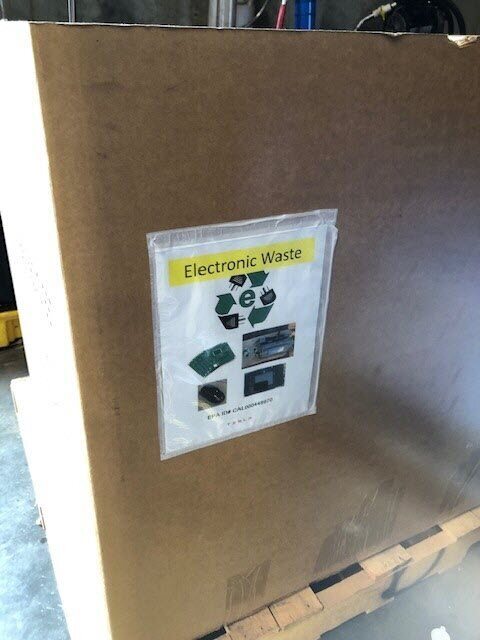

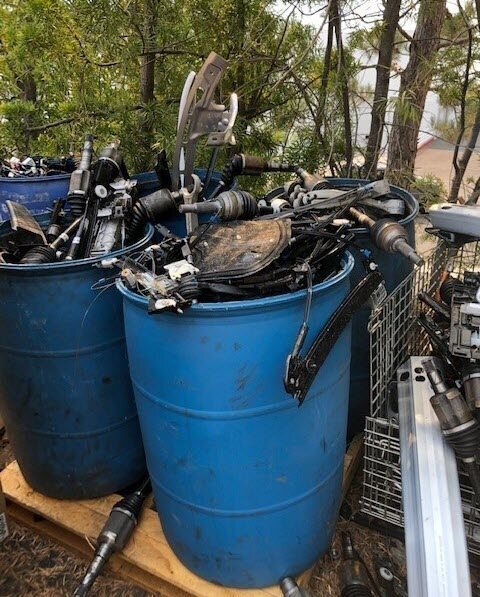

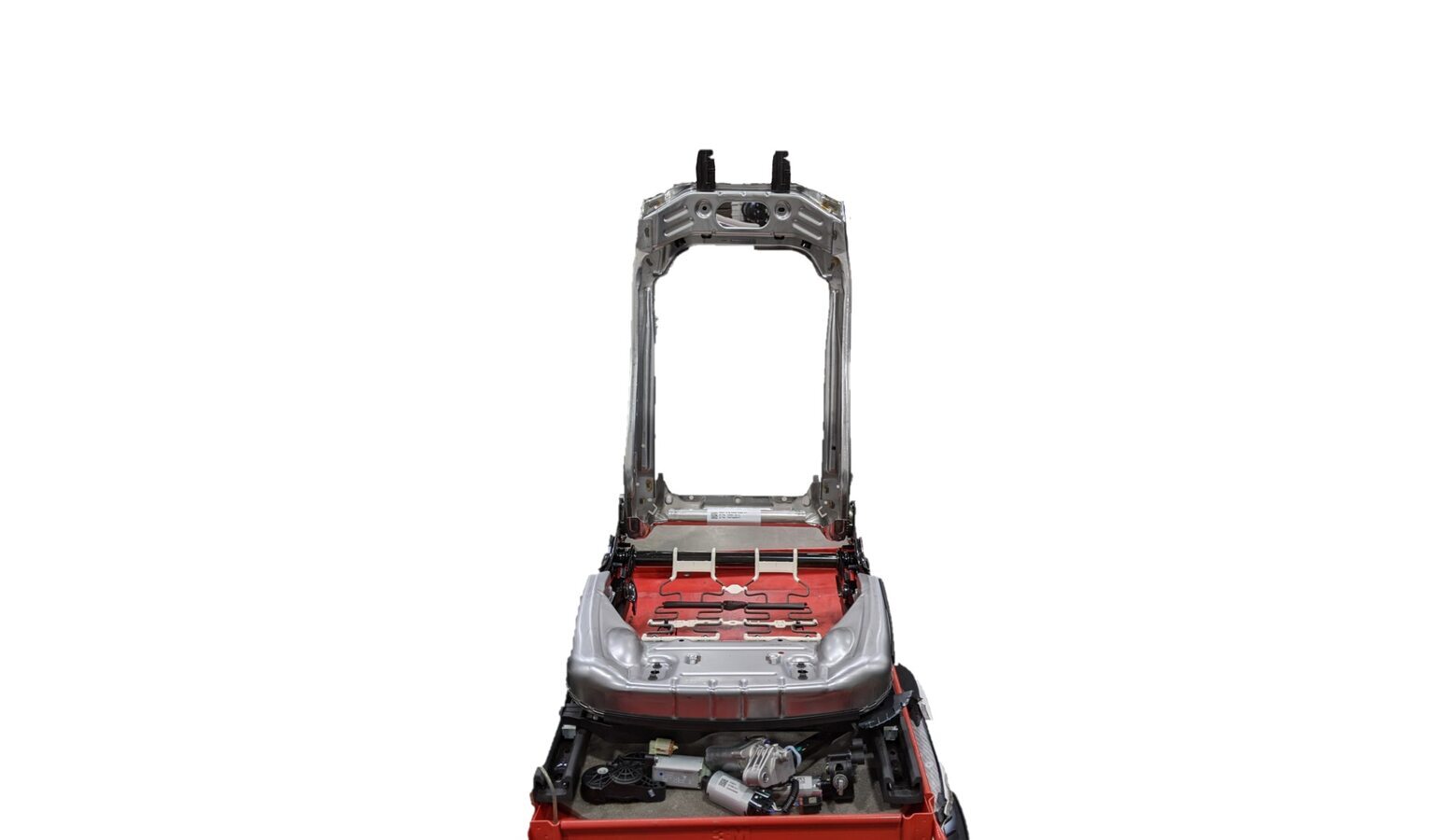

  46. 分开零件并放置在正确的废物箱
    Informational PurposesAn informational icon, calling your attention
    弃置时,请勿混合各类零件需要进行破坏性处理的零件:蒙皮、接线线束、侧气囊、预紧器、座椅安全带锁扣、电机、座椅框架废物箱带有注明垃圾、电子废弃物、有害废弃物(废弃的安全设备)、金属回收和标准回收的标签。严禁自行展开气囊。侧气囊和预紧器归类为辅助约束系统/废弃的安全设备。电机和接线线束归类为电子废弃物。金属座椅靠背框架和座椅底座归类为标准报废可回收金属。
