磁盘外壳冷却液（排放和重新加注）

校正代码 16102020 0.75 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1053600-00-D 驱动单元压力测试固定装置
  • 1132185-00-B 冷却液泄漏测试适配器套件，Model 3
  • 1133843-00-A 冷却液排放和加注适配器套件，M3
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1065131-00-A 电池冷却液排放和加注套件
  • 2023 年 9 月 1 日：更新了松开轮拱内衬以便进行检修的步骤。
表 1. 扭矩规格: 磁盘外壳冷却液（排放和重新加注）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolt that attach the lower rear edge of the LH wheel arch liner to the body
5 Nm (3.7 lbs-ft)
  • 卡子撬具
  • 10 毫米套筒扳手
重复使用

排放

  1. 将车辆停放在双柱举升机上。
  2. 打开 LH 前车门，降下 LH 前车窗。
  3. 将车辆置于“维护模式”。请参阅 维护模式。
  4. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  5. 拆下高压电池前滑板。请参阅 滑板 - 高压电池 - 前部（拆卸和更换）。

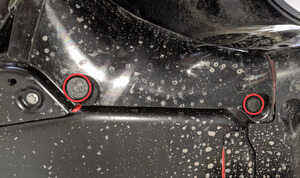

  6. 拆下将 LH 轮拱内衬底部后边缘固定到车身的下部夹子 (x3) 和螺栓，以便接触到冷却液软管，然后使用弹力绳将 LH 前轮拱内衬向后拉。
    提示
    推荐使用以下工具
    • 卡子撬具
    • 10 毫米套筒扳手
  7. 将冷却液排放容器放置在高压电池 LH 前角下方。

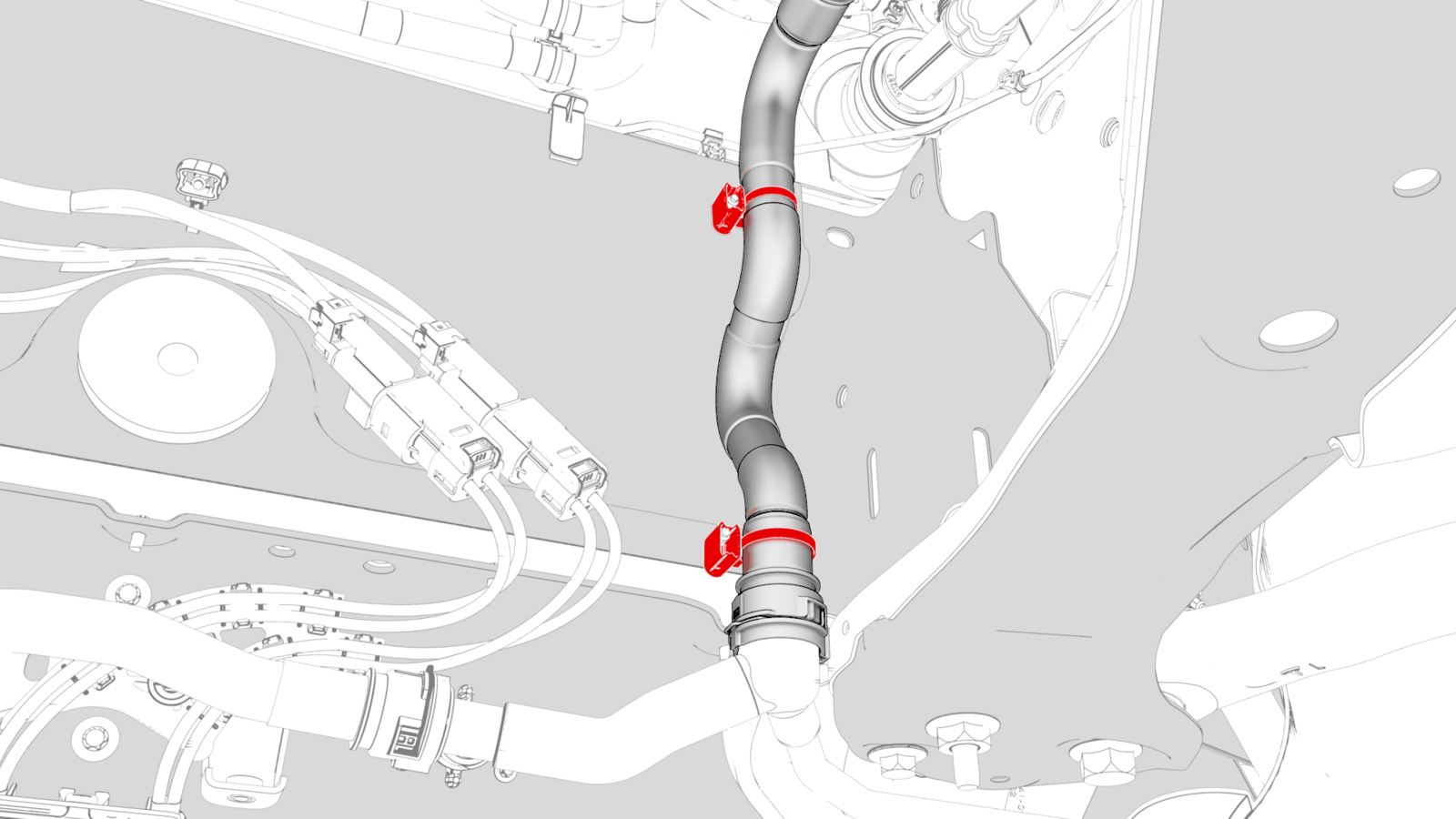

  8. 松开将电池至冷却器软管固定到车身的卡子。

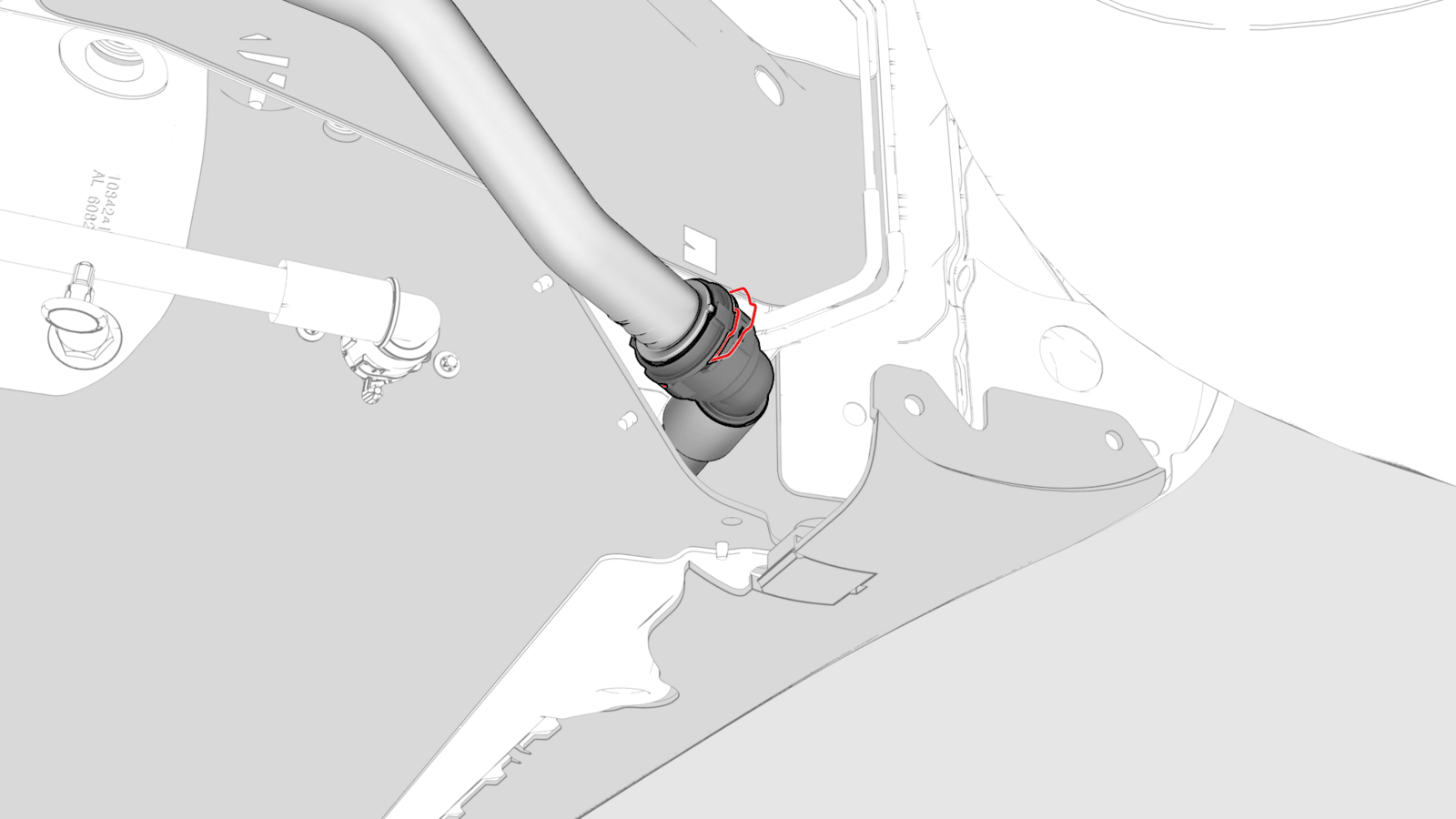

  9. 断开电池与车辆 LH 侧冷却器软管的连接，堵塞软管内螺纹接头，以便电池进行排放。
  10. 将冷却液压力测试适配器至电池连接到冷却器软管外螺纹接头。
    注
    执行推拉推测试，确保适配器完全固定。
  11. 将驱动单元压力测试固定装置连接到冷却液压力测试适配器。
  12. 关闭测试固定装置上的 P1 阀（入口）和 P2 阀（出口），连接压缩空气供应管路。
  13. 完全关闭调整器，然后打开 P1（入口阀）。
  14. 将测试固定装置的调压器设置为 26 psi。
  15. 断开高压电池回路软管与车辆 LH 侧冷却器软管的连接，堵塞软管内接头，以便电池进行排放。
  16. 将冷却液排放适配器连接到内螺纹接头，然后将管路引入冷却液排放容器。
  17. 缓慢打开 P2（出口阀）以加快排放速度。
  18. 至少等待 5 分钟，使冷却液彻底排净。
  19. 不再排出冷却液时，关闭 P2（出口阀）。
    警告
    尽管看不到，但磁盘外壳冷却系统中仍残留有冷却液。维护高压电池时，请考虑此要素。
  20. 将供气装置从测试固定装置上断开。
  21. 将冷却液压力测试适配器和冷却液排放适配器从软管上拆下。
  22. 执行相应维修程序，以便排出高压电池冷却液。
  23. 更换组件后，重新加注冷却液。请参阅 重新加注。

重新加注

  1. 执行磁盘外壳冷却液泄漏测试。请参阅 磁盘外壳冷却液泄漏测试。
  2. 从外螺纹接头上取下塞子，然后连接高压电池回流软管。
  3. 将冷却液加注管插入电池至冷却器软管外螺纹接头。
  4. 从内螺纹接头上取下塞子，然后将电池连接到冷却器软管。
  5. 取走车辆下方的冷却液排放容器。
  6. 松开左前轮毂内衬，然后安装将左侧轮拱内衬下部后边缘固定到车身的下部卡子（3 个）和螺栓，以便接触到冷却液软管。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 卡子撬具
    • 10 毫米套筒扳手
  7. 安装高压电池前滑板。请参阅 滑板 - 高压电池 - 前部（拆卸和更换）。
  8. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  9. 执行冷却系统真空重新加注程序。请参阅 冷却系统（真空再加注）。
  10. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  11. 升起 LH 前车窗并关闭 LH 前车门。
  12. 将车辆从举升机上移走。
